Как мультиметром проверить целостность провода мультиметром: Как найти провод мультиметром: инструкции, фото, видео

Как найти провод мультиметром: инструкции, фото, видео

При организации силовых и осветительных сетей необходимо проверять каждую смонтированную линию. В этом залог долговечной и надежной работы всей системы. Осуществить такую проверку можно с помощью мультиметра. Если вы хотите освоить столь полезный навык, для вас наша статья о том, как найти провод мультиметром.

Contents

• 1 Что такое прозвонка?
• 2 Режим прозвонок на мультиметре
• 3 Техника безопасности, советы для удобства и эффективности
• 4 Прозвон жил кабеля
• 5 Как проверить проводку мультиметром в квартире
  • 5.1 Нет реакции автоматов
  • 5.2 Есть реакция автоматов
• 6 Как проверить целостность провода мультиметром, если нет нужной функции
  • 6.1 Вопрос — ответ

Что такое прозвонка?

Проверять целостность цепи можно при помощи омметра или режима замера сопротивления. Но в таком случае вы увидите только показания на дисплее. Если же использовать функцию прозвонки, то при наличии электросвязи между проверяемыми участками вместе с цифрами на экране будет отчетливо слышен сигнал, похожий на писк. Поэтому режим и называется прозвоном.

Это очень удобная функция, так как она позволяет не смотреть на экран. Вы слышите или не слышите сигнал и понимаете, какой результат проверки. Особенно полезен этот вариант при массовых замерах, к примеру, когда в пучке проводков нужно найти тот самый.

Как работает прозвонка? Основана она на законе Ома. В мультиметре есть источник питания – обычно это батарейка, за счет которой образуется напряжение на исследуемом сетевом участке – даётся ток и по его параметрам определяется результат.

Режим прозвонок на мультиметре

Обозначается он так:

Используя эту функцию, измерительный прибор выдаёт показания, которые определяют, насколько упало напряжение в милливольтах в тестируемой цепи.

Мультиметр создаёт ток, который равен примерно 1 миллиамперам. Так нужно, чтобы стремление напряжения вниз в милливольтах находилось в соответствии со значением в Омах.

Это значит, что, когда мы прозванием электроцепь и электроматериал, то видим, насколько падает напряжение, что приравнивается к значению Омам на данном участке.

Техника безопасности, советы для удобства и эффективности

Главное, о чем ни в коем случае нельзя забывать при проверке проводов мультиметром, — прозвон выполняется только на обесточенных сетях! Нельзя исследовать целостность провода, если он под напряжением.

Есть и другие полезные советы перед поиском обрыва:

1. Совет в отношении необходимого обесточивания: если проверяете прибор, удалите даже слаботочные источники питания. При наличии конденсаторов в сети разрядите их закорачиванием. В противном случае устройство сгорит.
2. Не касайтесь оголённых концов проводника руками.
3. Чтобы руки в ходе проверки были свободными, используйте фиксаторы “крокодилы”.

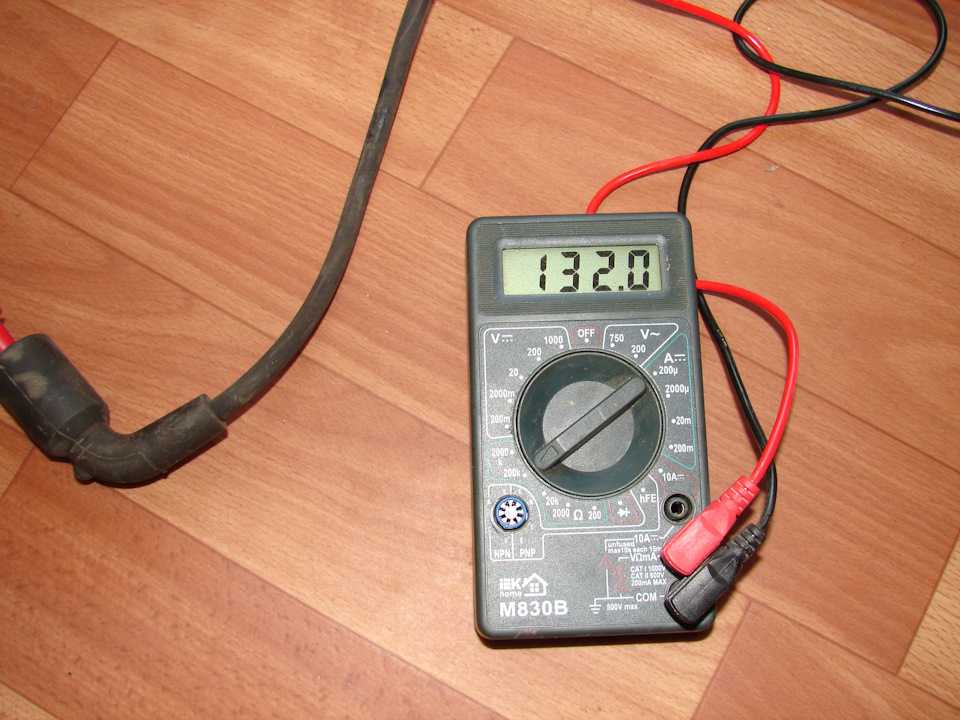

Прозвон жил кабеля

Перед началом всех манипуляций обязательно прочитайте о том, как пользоваться мультиметром, а также инструкцию к своей модели тестера, чтобы правильно выполнить подключение щупов.

Если кабель с несколькими жилами, разделите и зачистите их со всех сторон. Затем проверьте цепь, чтобы узнать, есть ли короткое замыкание: на каждой жилке по очереди закрепите крокодил, к другим прикоснитесь измерительным кончиком, проделав все комбинации.

Если видите цифру 1 и отсутствует писк мультиметра, тогда всё хорошо, другое “поведение” тестера говорит о замыкании между жилками, которые проверяются. Но это может особо ничего не значить, если речь идёт о многожильных проводах малого сечения, которые функционируют в слаботочных сетях. А вот при взаимодействии с высоковольтными линиями это очень важно.

Также необходимо провести немного другую проверку кабеля мультиметром: всё делать так же, но зачищенные жилки закрутите вместе на одном конце. Теперь отсутствие звука показывает, что целостность проводника нарушена.

На двух видео показан принцип такой проверки в подробностях с отличием лишь в том, что используется не режим прозвонки, а просто функция измерения сопротивления:

И ещё такой вариант:

В данном случае также наличие звука тоже указывает на то, что всё в порядке. Подробнее о том, как прозвонить провода мультиметром на обрыв, на видео:

Как проверить проводку мультиметром в квартире

Посмотрим, как можно протестировать электрическую сеть в жилом доме, когда электропроводка сделана так, как надо, то есть линии освещения и розеточного питания разводятся и в каждой комнате свои провода; питание каждой цепи осуществляется от квартирного щита с помощью отдельного автовыключателя.

Представим, что в какой-то комнате перестал гореть свет. Сначала проверяем, исправен ли светильник. Не забываем перед работами лишить квартиру/комнату тока. Если в светильнике применена непрозрачная лампочка накаливания, весьма трудно понять, цела нить или нет. Тут и пригодится наш тестер.

Сначала важно убедиться, сработали ли автоматы. Если нет, то обрыв, скорее всего, произошёл в выключателе, патроне или внутри лампочки. Риск того, что повреждены провода, невысок. В другом случае, когда автомат сработал, нужно тестировать всё, но не выключатель.

Нет реакции автоматов

Как проверить обрыв мультиметром:

1. Проверить, чтобы было напряжение на входе и выходе автомата.
2. Приготовить тестер.
3. Убрать лампочку из патрона.
4. Концом одного щупа дотронуться до цоколя (там, где резьба лампочки). Другим наконечником коснуться контакта в центральной части лампочки (торцевой центр, который изолирован).
5. Если мультиметр выдаёт звук, на экране цифры, которые отличаются от нуля или единицы, то всё в порядке, лампа рабочая.
6. Теперь нужно протестировать патрон: разберите светильник и протестируйте целостность контактов, проводков. Если здесь всё хорошо, идём дальше, в противном случае устраните проблему. Лапочку пока не вкручивайте.
7. Тестирование выключателя: снимите накладку из пластика, открутите винтики ми достаньте устройство из коробки. Посмотрите, нет ли нагара, проверьте, как затянуты крепления. Если с этим всё в порядке, наконечники мультиметра установите на контакты выключателя. Если слышите звук, всё работает. Провода можно не отсоединять.

Обычно на каком-то из этих этапов и выявляется проблема.

Есть реакция автоматов

Не забудьте выключить напряжение, используя общеквартирный аппарат. После этого протестируйте патрон и проводку светильника так, как рассказано выше. Если проблем не выявлено, нужно тестировать проводку.

Инструкция, как прозвонить кабель мультиметром:

1. Отверткой отключите подведенный проводник и отведите его в сторонку. Обычно ноль данной группы расположен на соответствующими зажиме под автоматами.
2. Уберите лампочку из патрона.
3. Мультиметром проверьте линию. Для этого подключитесь одним наконечником тестера к нулю, а другим к проводнику, который отсоединён.
4. Звук говорит о закорочении проводки. Тогда нужно вскрыть коробку соединений над выключателем и рассоединить проводки, затем проверить все группы кабелей, чтобы узнать, где короткое замыкание. Чтобы выявить участок цепи с замыканием нужно проверить тестером цепи на щите квартиры. Наличие сигнала говорит о том, что нужно ремонтировать кабель, который проложен от щитка до короба в комнате. В другом случае нужно продолжать искать неисправность.

Полезное видео о том, как проверить мультиметром кабель на целостность:

Как проверить целостность провода мультиметром, если нет нужной функции

У некоторых моделей мультиметров отсутствует вариант прозвонки. Это ещё не значит, что вам нужно покупать другую модель тестера.

Один из вариантов — использовать функцию проверки диодов, которая присутствует практически на всех моделях.

Показания на дисплее, которые отличаются от единицы, говорят о том, что на проверяемом участке есть электросвязь.

Если же в вашем тестере нет такого режима, используйте функцию проверки сопротивления. В этом случае нужно выбрать границу измерений — 50 или 200 Ом. Затем проводите измерения по обычному алгоритму и смотрите за цифрами на дисплее.

Теперь вы многое узнали о том, как проверить провод на обрыв и как найти провод мультиметром. Делитесь в комментариях своим опытом. Больше полезных статей, например о проверке АКБ в автомобиле, вы найдёте здесь.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как прозвонить провода цифровым мультиметром на обрыв?

Имя: Максим

Ответ: Нужно использовать функцию прозвонки, тогда при наличии электросвязи между проверяемыми участками вместе с цифрами на экране будет отчетливо слышен сигнал, похожий на писк. Для этого нужно прикоснуться наконечниками щупов тестера к проводам.

Вопрос: Как проверить целостность электрического провода мультиметром?

Имя: Ярослав

Ответ: Это можно сделать с помощью режима прозвонки. В остальном алгоритм обычный: щупами дотронуться концов провода. Сигнал говорит о том, что всё в порядке. Прозвон выполняется только на обесточенных сетях!

Вопрос: Как прозвонить кабель с несколькими жилами мультиметром?

Имя: Матвей

Ответ: Если кабель с несколькими жилами, разделите и зачистите их со всех сторон. Затем на каждой жилке по очереди закрепите крокодил, к другим прикоснитесь измерительным кончиком, проделав все комбинации. Если отсутствует писк мультиметра, тогда всё хорошо. Другой вариант проверки: всё делать так же, но зачищенные жилки закрутить вместе на одном конце. Теперь отсутствие звука показывает, что целостность проводника нарушена.

Вопрос: Как проверить кабель на целостность, если погас свет, мультиметром?

Имя: Илья

Ответ: Сначала проверяем, исправен ли светильник. Не забываем перед работами лишить квартиру/комнату тока. Важно убедиться, сработали ли автоматы. Если нет, то проблема, скорее всего, кроется в выключателе, патроне или самой лампочке. В другом случае, когда автомат сработал, нужно тестировать всё, но не выключатель.

Вопрос: Как проверить обрыв без прозвонки на мультиметре?

Имя: Тимур

Ответ: Один из вариантов — использовать функцию проверки диодов, которая присутствует практически на всех моделях. Если же в вашем тестере нет такого режима, используйте функцию проверки сопротивления.

проверить обрыв провода мультиметром в квартире своими руками каким прибором найти разрыв в проводе что такое прозвонка кабеля

Содержание

1. Что нужно знать о приборе для прозвонки проводов
2. Принцип работы
3. Необходимость в выполнении
4. Особенности прозвонки и проверки сопротивления кабелей
5. Настройка мультиметра
6. Показатели и их расшифровка
7. Пределы величин
8. Подключение тестера
9. Проверка ТЭНа
10. Подробная инструкция и последовательность действий
11. Прозвонка длинного проводника
12. Проводка в квартире
13. Проверка целостности сети
14. Провода в автомобиле
15. Кабель для антенны
16. Домофонный провод
17. Некоторые нюансы
18. При отсутствии тестера
19. Если автомат не работает
20. Если автомат сработал
21. Правила безопасности

Отсутствие питания указывает на срабатывание автомата или нарушение электроснабжения из-за обрыва кабеля внутри стен. Перед тем как прозвонить провода мультиметром, цепи обесточивают при помощи переключателя в распределительном щитке квартиры или дома. Прибор указывает на разрыв линии, но неспособен найти точное место повреждения электропроводки.

Что нужно знать о приборе для прозвонки проводов

Для проверки целостности электропроводки используют цифровой или аналоговый мультиметр с отдельным режимом работы. Встроенный зуммер активируется при прохождении тока, но прибор не позволяет определить состояние жил. Например, кабель может иметь повреждения на поверхности сердечника, и тестирование не покажет проблем.

Но при подключении номинальной нагрузки провод перегорит. Можно проверять целостность линий питания по сопротивлению: при разрыве магистрали на экране будет выводиться значение, равное 1 (бесконечное сопротивление).

Принцип работы

Внутри тестового прибора установлены батарея напряжением 9 В и микропроцессорный блок управления. При подключении щупа ток протекает через провода, значение фиксируется контроллером. Встроенный зуммер сигнализирует о работоспособности цепи, отсутствие звука указывает на повреждение жил электропроводки. Если прибор переключен в режим омметра, то микропроцессор рассчитывает сопротивление участка цепи с выводом информации на дисплей.

Необходимость в выполнении

Проверку проводят в случаях:

• неисправности розетки или выключателя;
• отсутствия питания подключенных к сети электроприборов;
• некорректной работы компонентов на электронных платах;
• отказа электрического оборудования на автомобилях;
• определения назначения сердечника в многожильном кабеле;
• диагностики сетей, построенных на основе проводов с металлической центральной частью.

Проверку проводят в случаях неисправности розетки.

Особенности прозвонки и проверки сопротивления кабелей

Для прозвона селектор тестового прибора переводят в положение, обозначенное знаком диода. Для определения сопротивления выбирают режим с соответствующим полем допуска (от 200 Ом до 2 МОм). Если контакты расположены на большом расстоянии, то необходим удлинительный провод для щупа с зажимами.

Настройка мультиметра

Для проверки проводки в набор тестового прибора входят заостренные щупы с присоединительными клеммами. Изделия имеют изоляцию красного и черного цвета для упрощения тестирования цепей постоянного тока. Конструктивно щупы идентичны, подключаются к разъемам COM и VωmA, расположенным на нижней кромке корпуса мультиметра. При проверке проводки полярность не учитывают. Перед началом работы прибор переводят в режим омметра или прозвона линии.

Показатели и их расшифровка

При использовании тестера, переключенного в режим омметра, на экране отображается:

• сопротивление участка цепи при отсутствии повреждений на линии;
• значение 1, указывающее на бесконечное сопротивление и отсутствие прохождения тока по проверяемой проводке.

Если устройство переведено в режим прозвона, то при протекании тока срабатывает зуммер. Прерывистый сигнал указывает на плохой контакт между щупом и проводкой либо на дефект монтажа кабелей.

В этом случае необходимо провести повторный тест либо проверить корректность соединения жил в распределительных коробках.

Пределы величин

Параметр выставляют только при замере сопротивления проводов или элементов. Оборудование имеет до 5 диапазонов с пределом чувствительности от 200 Ом до 2 МОм. Для тестирования цепи на обрыв можно выбрать любой интервал. В случае обнаружения разрыва на линии индикатор покажет значение 1, соответствующее бесконечному сопротивлению.

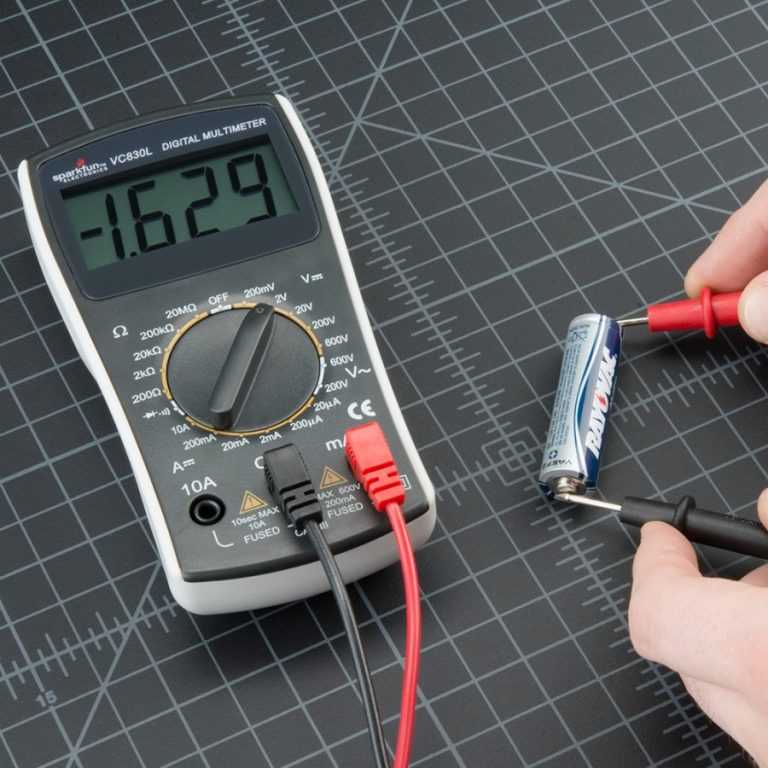

Подключение тестера

После выбора режима работы устанавливают щупы, оснащенные изолированными клеммами. Заостренные наконечники позволяют быстро проверить наличие питания на контактах, скрытых внутри корпусов. Встречаются щупы с пружинными металлическими зажимами для замера параметров цепи. На поверхность рукояток щупов или фиксаторов нанесен слой изолятора, защищающего от удара током.

Проверка ТЭНа

Перед тестированием необходимо высчитать сопротивление нагревательного элемента как соотношение номинальной мощности к напряжению.

Например, если ТЭН развивает 2200 Вт при 220 В, то сила тока в цепи составит 2200 ÷ 220 = 10 А. Для определения расчетного сопротивления необходимо разделить мощность на силу тока в соответствии с законом Ома. Параметр составит 22 Ом. Для проверки тестовым прибором необходимо обесточить оборудование и подключить щупы к разъемам ТЭНа. Если на дисплее высветится 1, значит, в спирали имеется обрыв, 0 указывает на замыкание.

Подробная инструкция и последовательность действий

Для выполнения проверки необходимо:

1. Включить мультиметр и выбрать требуемый режим (прозвона или омметра). Если на экране прибора горит символ в виде пиктограммы батарейки, то следует установить новый элемент питания. Для включения устройства достаточно повернуть переключатель режима из положения Off или нажать на кнопку сбоку корпуса.
2. Установить щупы, на изоляции которых не допускаются разрывы.
3. Приступить к тестированию с учетом особенностей электропроводки. Оголенные участки очищают от загрязнений или окислов, т. к. отложения не проводят ток и не позволяют корректно проверить целостность линии.

Прозвонка длинного проводника

Для проверки длинного одиночного кабеля необходимо:

1. Определить длину магистрали и приобрести тонкий провод соответствующего размера.
2. Зачистить концы и соединить винтовой или пружинной клеммой.
3. Подключить щупы к противоположным выводам. Звуковой сигнал указывает на исправность кабеля.

Если в помещении имеется линия заземления, то ее можно использовать в качестве вспомогательного провода. Тестируемый кабель соединяют с защитной магистралью клеммой либо перемычкой. Щупы прикладывают к зачищенному противоположному концу линии и шине заземления.

При проверке не следует прикасаться к оголенным концам кабеля, поскольку сопротивление человека искажает показания прибора.

Проводка в квартире

Для тестирования необходимо:

1. Обесточить помещение и протестировать проводку от коробки до неработающей розетки или выключателя. Причиной отказа может стать ослабевший винт в зажиме контакта, искрение приводит к образованию нагара и размыканию цепи. При проверке многожильного провода необходимо убедиться в отсутствии замыканий между сердечниками, а затем прозвонить каждую жилу.
2. Проверить целостность линии от автомата до распределительной коробки.
3. Убедиться в работоспособности автоматов, при включении на выходной клемме появляется ток.

Проверка целостности сети

Разветвленную проводку разделяют на участки для проверки. Обеспечивают доступ к концам кабелей (например, снимая розетки и демонтируя крышки с распределительных коробок). Для проверки щупы прикладывают к оголенным частям провода, звуковой сигнал указывает на целостность линии. Если кабели собраны в группы на скрутках или клеммах, то соединение разбирать не обязательно.

Провода в автомобиле

Для тестирования проводки в автомобиле потребуется включить зажигание или запустить двигатель (при отсутствующем ключе в замке электроника размыкает цепи). В машинах в качестве минусового кабеля используется кузов, тестер позволяет найти пробой или разрыв положительной линии. Для проверки электронных компонентов применяют специальный прибор, считывающий коды ошибок.

Кабель для антенны

Если антенна установлена на крыше многоквартирного дома, то проверку проводят со стороны разъема для подключения к телевизору. Необходимо переключить прибор в режим омметра и приложить щупы к контактам. Сопротивление между центральной жилой и оболочкой должно составлять 20 – 70 Ом, отображение на экране числа 1 указывает на повреждение провода. Если сопротивление менее 10 Ом, то произошло короткое замыкание внутри провода или в коробке. Если проблема с работой телевидения есть и у соседей, то требуется проверить линию от антенны до распределителя сигнала.

Если владелец имеет доступ к антенне, расположенной на крыше или балконе, то требуется отсоединить коаксиальный кабель.

Проверка сердечника и экрана на короткое замыкание позволяет найти причину плохого приема сигнала. Если жилы не контактируют, то соединяют сердечник с оболочкой металлической перемычкой (в доме или около антенны) и проверяют целостность полученной петли.

Домофонный провод

Для проверки кабеля от блока на входной двери до квартирного модуля необходимо:

1. Отвинтить провод от контактов в трубке и соединить выводы металлической перемычкой.
2. Спуститься к входной двери и получить доступ к блоку замка.
3. Подсоединить щупы тестера к контактам, соответствующим квартире, в которой установлена трубка. При подаче сигнала линия исправна, но метод не учитывает возможные замыкания на магистрали (например, из-за поврежденной изоляции). Если трубка при прямом подключении к блоку работает, а в квартире не открывается замок, то требуется проложить новую проводку.

Некоторые нюансы

При проверке электрической проводки учитывают особенности разводки кабелей в квартире. Например, расположенные в легкой перегородке розетки могут выходить в смежные комнаты и работать от единой распределительной коробки. В многоэтажных домах встречается перекрестное подсоединение розеток в соседних квартирах. Для проверки целостности проводов можно использовать контакты в коробке, предварительно обесточив цепь и перемкнув выводы в розетке отрезком кабеля с оголенными концами.

При отсутствии тестера

Для проверки целостности проводки используют пробник, состоящий из батарейки с подключенной на длинных проводах лампой. Оголенные жилы прикладывают к контактам проверяемой цепи, при исправности кабеля лампа загорится. Методика не позволяет определить состояние проводки или место разрыва.

Если автомат не работает

Если в помещении отсутствует питание, а автоматический предохранитель не сработал, то необходимо:

1. Проверить прибором наличие напряжения на выходной клемме защитного устройства.
2. Вывернуть лампу из патрона и убедиться в подаче тока к контактам и исправности спирали (проверить светодиодный источник света мультиметром невозможно).
3. Разобрать патрон и выключатели для проверки состояния контактов и корректности работы приборов. Поочередное тестирование позволит найти неисправный элемент и восстановить работу электрической сети.

Если автомат сработал

Установленные в распределительном щитке автоматы срабатывают при коротком замыкании или коммутации чрезмерной нагрузки. Для проверки провода щупы тестера подключают к контактам в розетке, появление сигнала указывает на замыкание линий. Для поиска места повреждения необходимо разъединить контакты в распределительной коробке и заново проверить розетку. Наличие сигнала указывает на замыкание линии внутри стены или потолка.

Правила безопасности

При выполнении работ своими руками соблюдают правила:

1. Проверку проводят на предварительно обесточенном оборудовании.
2. Если распределительный щит расположен в подъезде, то необходимо установить предупредительную табличку или оставить дежурного.
3. Не допускается прикосновение к контактам или оголенным проводам руками (даже в случае отключения электроснабжения).
4. Рекомендуется использовать электротехнические перчатки и боты, защищающие от поражения током.

Если проверяется оборудование с электролитическими конденсаторами, то перед подключением тестера элементы разряжают при помощи куска провода с оголенными концами. В случае затруднений при самостоятельной проверке следует вызвать электрика. Неквалифицированная диагностика или ремонт с использованием подручных материалов снижают надежность работы электропроводки и приводят к коротким замыканиям или пожару.

Как выполнить проверку целостности электрических компонентов с помощью мультиметра?

Что такое тест непрерывности и как проверить непрерывность? Тест на непрерывность для различных электрических и электронных компонентов и устройств

В электронных и электрических системах, монтаже электропроводки, техническом обслуживании, поиске и устранении неисправностей и ремонтных работах. тест на непрерывность проверяет цепь, чтобы увидеть, может ли ток течь через нее или нет. Он в основном определяет, открыта цепь или закрыта.

Содержание

Что такое проверка непрерывности?

Проверка непрерывности — это проверка электрической цепи для определения возможности прохождения тока через нее (известная как замкнутая или замкнутая цепь).

При проверке непрерывности на две точки цепи, которые необходимо проверить, подается небольшое напряжение. Течение тока между этими двумя точками определяет, является ли цепь разомкнутой или замкнутой цепью. Обычно имеется зуммер или светодиод последовательно (внутри измерителя непрерывности), чтобы определить, проходит ли через него ток или нет.

замкнутая цепь обеспечивает замкнутый путь для протекания тока и разомкнутая цепь не допускает протекание тока. Эти цепи можно отличить с помощью проверки непрерывности.

• Сообщение по теме: Как проверить конденсатор с помощью цифрового и аналогового мультиметра?

Почему мы используем тест непрерывности?

Тест на непрерывность очень важный тест при устранении неисправностей любой цепи. Различные варианты использования тестов непрерывности:

• Для проверки соединения проводов внутри цепи. Эти провода могут быть сломаны.
• Используется для идентификации поврежденного компонента .
• Также используется для проверки качества пайки .
• Используется для идентификации определенного провода или электрического соединения .

Процедура проверки целостности цепи

В основном существует два метода проверки целостности цепи с помощью мультиметра.

Первый способ заключается в использовании режима проверки непрерывности в мультиметре, специально предназначенном для этой цели.

Второй метод заключается в использовании омметра .

Использование режима непрерывности

Шаги для проверки непрерывности с использованием режима непрерывности приведены ниже:

Похожие статьи

• Обесточить цепь, если она имеет какое-либо входное питание.
• Установите шкалу мультиметра в режим непрерывности (режим непрерывности обозначается символом звука)
• Вставьте черный щуп в COM-порт .
• Вставьте красный щуп в порт В, Ом .
• Теперь коснитесь щупов друг друга. Если счетчик подает звуковой сигнал или показывает 0, это означает, что счетчик работает нормально.
• Теперь подключите щупы к обоим концам компонента или провода, которые вы хотите проверить.
• Если счетчик показывает 0 и издает звуковой сигнал , это означает, что путь равен завершено (закрыто) или компонент пропускает ток.

• Если счетчик не издает звуковой сигнал и не показывает 1 или OL, это означает, что путь нарушен (разомкнут) или компонент не пропускает ток.

Неразрывность в ненаправленном , не имеет значения, какой щуп должен быть подключен к какой стороне. Результат всегда один и тот же, за исключением некоторых случаев, таких как диоды, которые пропускают поток только в одном направлении.

• Сообщение по теме: Как проверить реле и катушки реле с помощью Multimer?

Использование омметра

Омметр также можно использовать для определения того, является ли цепь замкнутой или разомкнутой, что является основной целью проверки целостности цепи.

Этапы проверки непрерывности с помощью омметра

• Сначала обесточить цепь, если она имеет источник питания.
• Установите шкалу мультиметра на режим сопротивления Ом . Если у него много диапазонов, установите циферблат на минимальный диапазон .
• Вставьте черный щуп в гнездо COM мультиметра.
• Вставьте красный щуп в розетку В, Ом .
• Подсоедините щупы к обоим концам провода или компонента, который вы хотите проверить.
• Если счетчик показывает 0 Ом или около 0 Ом, путь завершен и закрыт .

• Если счетчик показывает 1 или OL , проводное соединение оборвано (разомкнуто) .

Сообщение по теме: Как проверить диод с помощью цифрового и аналогового мультиметра?

Проверка целостности конденсатора

Вы можете проверить конденсатор с помощью проверки целостности цепи.

• Удалите конденсатор, если он есть в цепи.
• Аккуратно разряжайте его, если он заряжен.

Использование режима непрерывности

• Установите мультиметр в режим непрерывности и вставьте черно-красный щуп, как описано выше.
• Подсоедините красный и черный щупы мультиметра к положительной и отрицательной клеммам конденсатора соответственно.
• Если конденсатор исправен , показания должны начинаться с «0» , поскольку конденсатор заряжается от мультиметра. Чтение будет , увеличится на и в конечном итоге станет бесконечность или OL, означает, что конденсатор полностью заряжен и открыт.

• Если конденсатор поврежден , мультиметр покажет либо очень низкое значение (короткое замыкание), либо бесконечность OL (обрыв).

Сообщение по теме: Как проверить транзистор с помощью мультиметра (DMM+AVO)?

Использование режима сопротивления

• Установите шкалу мультиметра в режим сопротивления .
• Поместите красный щуп на положительную клемму, а черный щуп на отрицательную клемму конденсатора
• Если сопротивление начинает увеличиваться от 0 Ом до бесконечности, конденсатор исправен . Потому что он заряжался в начале.

• Если счетчик показывает очень высокое сопротивление даже когда он был разряжен, конденсатор поврежден (обрыв).
• Если показания показывают очень низкое сопротивление , конденсатор короткий .

Связанное сообщение: Как найти значение сгоревшего резистора?

Проверка непрерывности катушки индуктивности:

Вы также можете проверить катушку индуктивности с помощью проверки непрерывности.

Катушка индуктивности представляет собой катушку, и оба контакта катушки электрически короткие .

• Во-первых, вам нужно удалить катушку индуктивности из ее цепи. Его можно проверить при подключении к цепи, но это зависит от самой цепи. Лучший способ проверить это удалить его.

Использование режима непрерывности

• Поверните ручку мультиметра в режиме непрерывности .
• Вставьте черный и красный щупы в гнезда COM и V-ohm соответственно.
• Подсоедините щупы мультиметра к обеим клеммам катушки индуктивности соответственно.
• Если индуктор хороший , мультиметр издаст звуковой сигнал и показания будут показывать очень низкие значения. Но он не идентифицирует поврежденные или короткие повороты .

• Если катушка индуктивности повреждена , мультиметр не подаст звуковой сигнал и показание будет 1 или OL (открыто) .

Сообщение по теме: Как проверить и исправить дефекты печатной платы (PCB)?

Использование режима сопротивления

• Установите шкалу мультиметра в режим сопротивления и установите его на минимально возможные значения.
• Поместите щупы на оба контакта катушки индуктивности.
• Если омметр показывает сопротивление нескольких Ом , катушка индуктивности исправна

• Если сопротивление очень низкое (близкое к 0) , то катушка индуктивности, вероятно, имеет коротких витков .
• Если счетчик показывает очень высокое сопротивление , катушка индуктивности повреждена (обрыв) .

Проверка целостности предохранителей, переключателей, кабелей и т. д.

У нас есть подробная статья о том, как тестировать электрические и электронные компоненты, такие как переключатели/кнопки, предохранители, провода/кабели, аккумуляторы, резисторы и т. д., с помощью мультиметра?

Самодельный тестер непрерывности

Вы даже можете сделать тестер самостоятельно дома, используя батарею 9 В , резистор , зуммер или два провода 30 9 и светодиод 9000

Самый простой тестер можно сделать, как показано на рисунке ниже:

Вы также можете изменить эту конструкцию, добавив кнопку включения/выключения и светодиод для визуальной идентификации.

Похожие сообщения:

• Как проверить аккумулятор с помощью тест-метра?
• Тестер электрических фаз или линий – Конструкция и работа тестера сети
• «Как сделать» Учебные пособия по электротехнике и электронике

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Непрерывность | Мультиметры | Система обучения Adafruit

Преемственность

Сохранить

Подписаться

Пожалуйста, войдите, чтобы подписаться на это руководство.

После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

Что такое непрерывность?

Вы можете спросить: «Что такое непрерывность?» Но не волнуйтесь, это довольно просто! Непрерывность означает, что две вещи электрически связаны. Итак, если две электронные части соединены проводом, они неразрывны. Если они соединены хлопковой нитью, то это не так: пока они соединены, хлопковая нить не проводит ток.

Вы всегда можете использовать тестер сопротивления (омметр), чтобы выяснить, подключено ли что-то, потому что сопротивление проводов очень мало, обычно менее 100 Ом. Однако тестеры непрерывности обычно имеют пьезозуммер, который издает звуковой сигнал. Это делает их очень полезными, когда вы хотите проверить схему и вам нужно сосредоточиться на том, где находятся щупы, а не смотреть на дисплей измерителя.

Для некоторых основных цепей вы можете просто посмотреть, куда идут провода, чтобы определить непрерывность, но всегда разумно использовать мультиметр. Иногда провода рвутся или вы устали и не можете легко отследить все дорожки печатной платы. Я использую проверку непрерывности все время!

Для чего это?

Непрерывность является одним из самых важных тестов. Вот некоторые вещи, для которых он подходит

• Определите, хороша ли ваша пайка. Если ваше паяное соединение представляет собой соединение холодной пайки , оно будет выглядеть соединенным, но на самом деле это не так! Это может быть очень неприятно, если у вас нет опыта визуального обнаружения соединений холодной пайки
• Определите, не оборван ли провод посередине. Шнуры питания и наушники печально известны тем, что ломаются внутри экранирования, кажется, что кабель в порядке, но внутри провода были согнуты так сильно, что в конце концов порвались.
• Убедиться, что что-то не  подключено. Иногда паяное соединение закорачивает два соединения. Или, может быть, на вашей печатной плате есть ошибки, и некоторые дорожки были случайно закорочены.
• Обратный инжиниринг или проверка конструкции на основе схемы

Запомнить!

Вы можете проверить непрерывность, только если тестируемое устройство   обесточено . Непрерывность работает, подавая небольшое напряжение в цепь и наблюдая, какой ток течет, это совершенно безопасно для вашего устройства, но если оно питается, в цепи уже есть напряжение, и вы получите неверные показания

Всегда  проверьте, чтобы убедиться, что ваш глюкометр работает, прежде чем начинать тест, соединив два наконечника вместе и убедившись, что вы слышите звуковой сигнал. Возможно батарея разряжена или не в том режиме.

Непрерывность ненаправленная , вы можете переключать датчики, и это будет то же самое.

Если вы тестируете две точки в цепи и между этими точками есть (большой) конденсатор  , вы можете услышать короткий звуковой сигнал, а затем тихий . Это связано с тем, что напряжение, подаваемое измерительным прибором на цепь, заряжает конденсатор, и в течение этого времени измеритель «считает» его непрерывным (по сути)

Небольшие резисторы (менее 100 Ом или около того), а также все катушки индуктивности  покажутся короткими замыканиями для мультиметра, потому что они очень похожи на провода.

Точно так же непрерывность не означает «короткий» , это просто означает очень-очень низкое сопротивление. Например, если у вас есть схема, которая потребляет ампер от источника питания 5 В, она будет выглядеть как резистор 5 Ом. Если вы измерите это своим измерителем, он подумает, что это короткое замыкание, но на самом деле это просто цепь с высоким энергопотреблением.

Войдите в режим

Первый шаг — перевести мультиметр в правильный режим. Найдите значок, похожий на «звуковую волну».

Вот три примера. Обратите внимание, что иногда используется режим «двойного» (или, возможно, более) использования,

.

Поверните ручку мультиметра так, чтобы она указывала на этот символ.

Touch and Go

Большинство мультиметров готовы к работе. Просто соедините кончики щупов, чтобы они издали звуковой сигнал!

Вот видео-демонстрация:
