С вопросом о том, как подключить люстру, сталкивается почти каждый мужчина хотя бы раз в жизни. Многих пугает работа с электричеством. Однако подключение люстры не требует особых знаний и умений. Человек, не боящийся взять в руки молоток, отвёртку, плоскогубцы и дрель, справится с этой задачей. Ведь состоит она из двух этапов: подключение прибора к электричеству и крепление его к потолку.

Соблюдение техники безопасности

Перед тем, как вешать люстру, нужно припомнить правила техники безопасности. В особенности это касается электробезопасности. Чтобы предотвратить получение травм, нужно придерживаться следующих правил:

1. Работы проводятся только в светлое время суток при качественном естественном освещении (или просто при качественном автономном освещении).
2. Тщательно продумать всю последовательность действий и приготовить все инструменты, которые могут понадобиться, чтобы затем этот вопрос не отвлекал от работы.
3. Обесточить проводку, с которой предстоит работа.
4. Произвести проверку наличия напряжения в проводах с помощью тестера или отвёртки. Не загоревшаяся лампочка разрешает начать работы.
5. Соединять провода лучше всего клеммными колодками.
6. Не стоит забывать о заземлении, если оно предусмотрено домашней разводкой.

Перед работой обязательно нужно проверить, все ли винтики и клеммы в люстре качественно затягиваются и прилегают. Плохой контакт может привести к искрению и перегоранию.

Коммутация люстры с электричеством

Опустим вопросы, как подключить светильник напичканный электроникой. Для этого лучше пригласить квалифицированного электрика. А вот для подсоединения обычной люстры специальных умений не требуется. Главное не перепутать провода.

Маркировка проводки

Напомним общеизвестную теорию. По кабелю в нашем доме бежит переменный ток, напряжение которого 220 В, а частота 50 Гц. А доставка этого тока идёт с помощью двух проводов – «фазы» и «нуля». Может присутствовать ещё и 3-й провод, подключаемый к шине заземления.

Различить их не сложно, т.к. маркировка общепринятая:

• «ноль» – с синей или голубой изоляцией;
• «земля» – с жёлто-зелёной изоляцией;
• «фаза» – имеет изоляцию любого другого цвета.

Нередки случаи, когда один кабель содержит много проводов – ноль, землю и несколько фаз. Это даёт возможность подключать различные комбинации проводов и позволяет работать осветительным приборам в нескольких режимах.

Однако бывают исключения. В домах старой советской постройки применялась проводка с одноцветной изоляцией. Это уже существенно усложнит задачу для непосвящённого пользователя.

Процесс подключения

Следует начать с самого простого варианта – как подсоединить люстру при выходе их полотка двух проводов. Очевидно, что это «ноль» и «фаза». Первый идёт к распределительной коробке, а второй к выключателю, где должен прерываться. Желательно произвести проверку правильности этих общепринятых правил, потому что человеческий фактор никто не отменял и вероятность, что электрики в своё время ошиблись, существует.

Чтобы проверить проводку понадобиться наличие специализированного сигнализационного прибора для обнаружения фазы, который чаще всего выглядит как отвёртка в прозрачном корпусе.

Начать стоит с полного обесточивания помещения с помощью рубильника на распределительном щитке. Это важно для качественной зачистки проводов. Нужно снять с концов изоляцию и возможные окислы размером до 1 см. Затем развести зачищенные кончики в разные стороны, чтобы не допустить замыкания, и снова пустить ток.

Сначала выключатель светильника должен находиться в выключенном положении. Нужно проверить все провода на наличие фазы. Если фаза обнаружится, то с проводкой проблема. Исправить это самостоятельно вряд ли удастся, просто придётся учесть этот факт и быть более осторожным в последующих действиях.

Аналогично нужно найти фазу с включённым выключателем. Этот провод нужно запомнить или пометить.

Отметим, что для установки двухклавишного или трёхклавишного выключателя нужно иметь минимум такое же количество проводов с фазой в кабеле. Эти провода лучше также пометить, чтобы не сделать ошибки. Важно, что проверка наличия фазы нужна, даже если провода промаркированы правильными расцветками.

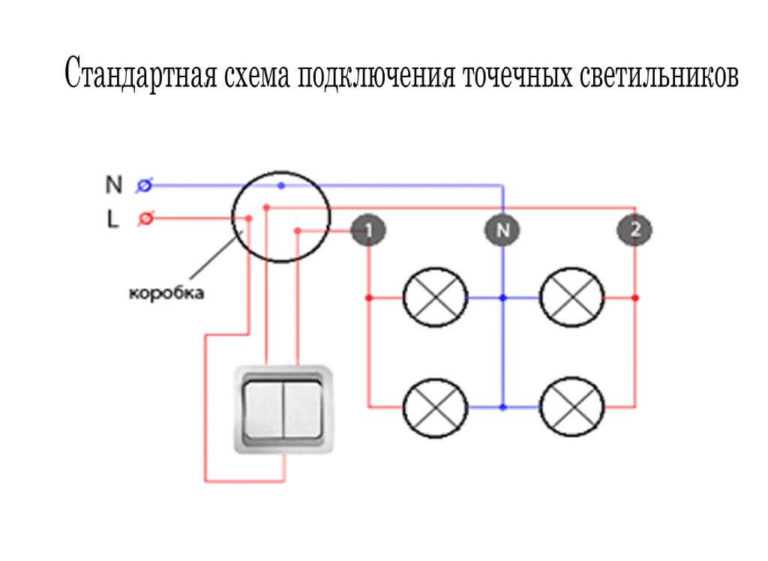

Простейшим случаем станет подключение светильника одно-, двух- или трёхрожкового, проводку которого не требуется подразделять на подгруппы. Все однотипные провода от патронов соединяются к двум контактам – «нулю» и «фазе». Кабель заземления обычно выводят на корпус устройства из металла.

В случае двухконтактного выключателя и необходимости разделить освещение, тогда все «нули» объединяются вместе, а «фазы», идущие от патронов, объединяются в подгруппы, количество которых зависит от числа клавиш выключателя. Например: в пятипатронной люстре фазы от двух патронов кинуть на одну клавишу выключателя, а фазы от оставшихся трёх соединить на вторую клавишу.

Следует напомнить, что все соединения проводов следует качественно спаивать и изолировать или объединять клеммной колодкой.

Иногда возникает сложность, как подключить люстру с 3 проводами, когда внутренняя разводка скрыта устройством или корпусом прибора. В таком случае следует прозвонить провода мультитестером, и провести проверку соответствия их патронам просто последовательно вкручивая лампочку в патроны.

Определить внутреннюю проводку можно многими методами, но прозвон рожков и опыт с лампочкой будет самым простейшим в определении, какой провод относится к патрону. После это нужно произвести раздел проводов на подгруппы и соединение с кнопкой выключения.

Результатом описанной подготовки подключения люстры должно стать чёткое представление человеком схемы коммутации, наличие зачищенных и промаркированных проводов у потолка и подготовленных групп контактов светильника.

Крепёж изделия к потолку

Разобравшись с электрической составляющей, нужно понять, как повесить люстру на потолок. Последовательность проведения работ будет зависеть от двух факторов – конструктивные особенности крепежа самого прибора и разновидность поверхности потолка.

Крепёж посредством крюка

Такой вид монтажа люстры является старейшим и проверенным. Специальный крючок, колечко или петелька устанавливаются на потолочной плоскости и служат крепежом для подвески осветительного устройства.

Установка подобного крючка предусматривалась при строительстве старых многоэтажек. Если он вмонтирован, то достаточно провести проверку его надёжности и разрешается вешать люстру. Для проверки следует подвесить на крюк предмет, превышающий массу прибора в два раза. Если крепление держит груз, то можно смело монтировать светильник.

А вот как повесить люстру, если крючок не внушает доверия, будет рассказано далее. Достаточно установить новое крепление люстры к потолку.

Деревянное потолочное перекрытие просто создано для вкручивания крюка-шурупа и крепежа светильника. Наличие проблем с таким потолком исключаются.

Бетонная потолочная плита предусматривает несколько различных решений:

1. Простейший способ – закрепление крючка на металлическом стержне, помещённом через потолочное отверстие во внутриполостном пространстве плиты, предназначенном для кабелей. Основная задача в таком случае – не допустить повреждения проводки внутри плиты при установке этого стержня.
2. Второй простой способ – использование крюка со специальным пружинным фиксатором, так называемая «бабочка». Этот фиксатор вставляется в потолочное отверстие, там крылья растопыриваются в стороны, не позволяя крюку выйти наружу, как гарпуну. Остаётся просто произвести фиксацию этого подвеса с помощью шайбы и гайки.
3. Бывают случаи, когда «штатного» отверстия в потолке под крепление нет. Тогда его нужно просто просверлить для последующего забивания пластикового дюбеля или, что лучше, анкера из металла с крючком либо кольцом.

Установив крюк любым из перечисленных способов нужно его проверить нагрузкой, описанным выше методом. После этого рекомендуется произвести изоляцию выступающей из потолка металлической части обычной изолентой или термоусадочной трубкой.

Проверив крепление для люстры к потолку, можно её подвешивать. Важно не забыть обесточить проводку при подсоединении контактной части. Желательно использовать клеммные разъёмы, чтобы не допустить возможных искрений и плавления изоляции.

После соединения контактов и подвешивания прибора сам крюк и провода, как правило, прикрываются декоративным колпаком, предусмотренным конструкцией любой люстры.

Окончив все перечисленные работы, следует восстановить питание в сети и провести проверку работы путём включения и выключения устройства (пока без ламп), для проверки на возможные короткие замыкания. Затем следует исключить пробив «фазы» на корпус прибора, использовав индикатор. Если нарушений не выявлено, то можно вставить лампы в патроны, и только тогда включить люстру, окончательно проверяя работоспособность.

Проверив работу прибора, монтаж завершается установкой всех плафонов, подвесок, декоративных элементов и т. д.

Крепёж посредством монтажной планки

Наряду с креплением крючком, во многих люстрах используется подвешивание при помощи отдельной монтажной планки, которая крепится прямо на потолке. Эта конструкция считается более надёжной, т.к. распределение тяжести прибора идёт на несколько точек крепления.

Такая планка обычно воплощается в различных формах и конструкциях, которые обусловлены моделью и массой прибора. Планки бывают прямыми и изогнутыми, с использованием кронштейнов под крепёж либо с выпирающими винтами.

Слишком габаритные люстры комплектуются планками крестообразной формы или выполненными из усиленных профильных деталей.

Часто в планке уже предусмотрена брешь с изолированными краями для пропуска проводов с потолочного перекрытия. Это позволяет планкой и элементами прибора закрыть дырку с выходящей проводкой из потолка.

Дальше проводится стандартное сверление отверстий на потолке под дюбель, согласно с расположением креплений планки, и закручивание саморезов.

После закрепления конструкции следует проверить её надёжность увеличенной нагрузкой.

В процессе монтажа желательно исключить сверление новых отверстий вблизи старых. Края бетона в этих местах могут быть более хрупкими и не обеспечат нужной надёжности. Но выбор места остаётся исключительно за хозяином помещения, т.к. главным остаётся удобство использования освещения.

Иногда в старостроях возникает затруднение, как повесить люстру на крючок, если люстра с планкой. Решений такой проблемы есть несколько.

Когда крючок не препятствует монтажу планки, то им можно усилить качество крепежа. Для этого нужно привязать к крюку тонкую металлическую проволоку, края которой прикрепить к оконечностям планки, надёжно их зафиксировав. После это произвести стандартный монтаж планки.

Если же крюк невозможно использовать из-за особенностей конструкции люстры, то его либо демонтируют, либо просто подгибают к потолку с помощью молотка.

Крепёж прибора к планке также индивидуален, поскольку зависит все от её формы, размера и модели. Зачастую может потребоваться сторонняя помощь по удержанию люстры при проведении коммутационных работ с проводкой. Подсоединив все контакты, основание люстры фиксируется к планке декоративными гайками и винтами.

Проверку работоспособности и завершающий монтаж устройства следует провести по примеру предыдущего раздела.

Крепёж к потолку из гипсокартона

Наличие люстры предусматривают ещё на этапе монтажа гипсокартонного потолка. Устанавливается небольшой аккуратный крюк или особые металлопрофили для удобства фиксации монтажной планки.

А вот как установить люстру, если эта проблема не была учтена на этапе строительства, будем разбираться дальше.

Нельзя подвесить осветительное устройство на крюк, просто вкрутив его в гипсокартон. Конструкция не выдержит.

Последовательность действий такая:

1. Просверлить на потолке отверстие с диаметром, не превышающим размер колпака люстры.
2. В центре этого отверстия с помощью перфоратора пробиваем дыру в бетоне для анкерного крепления.
3. Туда нужно вставить анкер с длинной резьбовой шпилькой, и зафиксировать его нужно так, чтоб кончик этой шпильки был ниже уровня гипсокартона.
4. К этому кончику крепится рым-гайка, предназначенная для последующего подвешивания люстры. Лишнюю длину шпильки следует срезать ножовкой.

В случае наличия в межпотолочном пространстве старой дыры, проводятся работы идентичные обычному потолку. Просто крепятся детали не со стандартным кольцом, а детали, имеющие резьбу, такой длины, чтобы они выходили за пределы плоскости гипсокартона.

Монтаж светильника с помощью монтажной планки обуславливается массой прибора. Если прибор не больше 5 кг, то это возможно. Тогда крепёж планки с листом ГВЛ проводится с помощью специальных дюбелей для гипсокартона – «бабочек» или «улиток».

Удержание первых происходит за счёт распирания конструкции из пластика после вворачивания самореза. Во втором случае удержание происходит посредством очень высокой и резкой резьбы, имеющей большую плоскость соприкосновения при вкручивании в гипсокартон. После вворачивания всей «улитки» по уровню листа ГВЛ, в неё вставляют и вкручивают саморез.

Когда люстры более тяжёлые, то следует использовать методику анкеров со шпильками, описанного ранее. Кончики шпилек с резьбой послужат крепежом планки, а лучше крестовины.

Последующая работа уже не вызывает вопросов.

Крепёж к натяжному потолку

Провести такие работы обычному человеку без подготовки невозможно. Доверять их нужно исключительно специалистам и до подвески потолочного полотна.

Потребуется заранее подготовленная и подвешенная к потолочной плите платформа на такой высоте, чтобы плоскость подвесного потолка проходила по её нижнему срезу. Учитывая размещение этой платформы и уровень полотна, специалисты прорезают и обрабатывают дыры для прохождения проводки и деталей крепежа.

Самостоятельные попытки провести какие-либо работы при уже натянутом покрытии гарантированно приведёт к неудаче.

Проводя монтаж люстры к подготовленным мастерами креплениям и выводам проводки, важно не зацепить натяжной поверхности. Разрыв, порез или прокол приведут к полной порче полотна.

В случае с подвесным потолком рекомендуется применять только модели люстр под светодиодную лампу. Другие виды освещения приведут к быстрой порче и потери привлекательности полотна потолка.

Коротко о главном

Установка люстры на потолке дома или квартиры осуществляется чаще всего с помощью крючка или планки.

При этом очень важно учитывать качество потолочного перекрытия и вес осветительного прибора.

Процесс установки светильника делится на подготовку электросети и подготовку люстры, а также коммутационные и монтажные работы.

Во время подключения очень важно выполнять все правила техники безопасности при работе с электричеством, своевременно обесточивая сеть.

По окончании монтажа обязательно проводить тестирование наличия нежелательных пробивов тока или возможных замыканий.

Как правильно подключить люстру к выключателю

Подключение светильников в доме — обширная тема, которая включает в себя множество тонкостей. В этой статье мы рассмотрим, как подключить люстру, как установить выключатель света, что для этого потребуется, какие меры безопасности нужно соблюсти и конечно саму технологию подключения. Зная все нюансы процесса, Вы с легкостью сможете его осуществить самостоятельно.

Содержание

• 1 Вводный инструктаж
  • 1.1 Инструмент
  • 1.2 Расходные материалы
  • 1.3 Маркировка проводов
  • 1.4 Безопасность
• 2 Монтаж выключателя
  • 2.1 Классификация выключателей
  • 2.2 Последовательность монтажа
• 3 Подключение люстры
  • 3.1 Прозвонка проводов
  • 3.2 Схемы подключения

Вводный инструктаж

Перед началом проведения работ по подключению люстры нужно ознакомиться с вопросами техники безопасности, наличия необходимых инструментов и расходных материалов, а также разобраться с маркировкой проводов для грамотного выполнения монтажа.

Инструмент

Для качественного монтажа в первую очередь понадобится правильный инструмент:

Инструменты

• отвертка плоская (электрики называют «минус»)
• отвертка крестообразная (соответственно «плюс»)
• бокорезы или/и нож (для снятия изоляции и зачистки жил)
• пассатижи или плоскогубцы
• тестер
• мультиметр

В редких случаях могут понадобиться гаечные ключи на 8 и 10. Связано это со способом крепления составных частей люстры.

Весь инструмент должен иметь изолированные рукоятки для защиты от поражения электрическим током.

Отдельно остановимся на тестере и мультиметре. Оба прибора будут необходимы для прозвонки проводов.

Тестер представляет собой обычную отвертку, в которой установлена специальная схема с лампочкой. При одновременном прикосновении жала отвертки к фазному проводнику с одной стороны и пальца с другой, лампа внутри загорится, реагируя на протекающие емкостные токи.

Мультиметр — прибор посложнее. Здесь  будут необходимы только функция прозвонки или замера сопротивления. Процесс использования этого прибора будет описан в разделе «Прозвонка проводов».

Расходные материалы

При подключении светильника через выключатель также важны и расходные материалы. Их нужно подготовить заранее для удобства выполнения работ.

Для подключения люстры понадобятся:

Расходные материалы

• изолента
• клеммники
• гибкий провод сечением 1х1,5 мм² (желательно трех разных цветов, например белый, черный, красный)
• монтажная коробка (в зависимости от выбранного вида монтажа)
• анкера или дюбели с саморезами 5х25

Также при составлении списка материалов, важно определиться с вопросом, как соединить провода в самой люстре. В список расходных материалов не включены гильзы для опресовки проводов, так как данный вид соединения не очень удобен при работах по подключению люстры на высоте. Напротив, при использовании клеммного соединения процесс монтажа  упростится, а также появится возможность быстрой замены старой люстры на новую. Для этого рекомендуется использовать клеммы Wago  с разъемным соединением.

Маркировка проводов

Согласно ГОСТ 31947-2012 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В включительно. Общие технические условия», каждая жила кабеля находится в своей изоляции, обозначенной определенным цветом:

• черный, коричневый, серый или белый – фазные жилы (L)
• синий – нулевая жила (N)
• желто-зеленый – жила защитного заземления (PE)

Маркировка проводов

Важно отметить, что данный ГОСТ 2012 года – обновленный. До этого в старом ГОСТе применялась другая маркировка жил кабеля и монтажники, выполнявшие проводку в вашей квартире или доме, могли руководствоваться именно им. По старому ГОСТу черным цветом обозначалась жила защитного заземления, соответственно фазные жилы могли быть и желтыми и зелеными. В связи с этим, нужно обязательно выполнять прозвонку проводов. Это поможет избежать несчастных случаев в результате коротких замыканий.

Безопасность

Выполняя подключение люстры, необходимо обязательное соблюдение правил  техники безопасности:

1. Все работы должны выполняться с предельной осторожностью
2. Работы по подключению, изоляции, разделки проводов выполнять исключительно при обесточенной сети
3. Работы по прозвонке проводов и на высоте надо выполнять вместе с напарником.
4. Стремянка или стул должны быть максимально устойчивыми.

Чтобы обесточить электроустановки, нужно выключить автоматический выключатель той линии, на которой планируется проведение работ. Он обычно установлен в распределительном щитке. Если это квартира, то выключатель находится на общей площадке в том же щитке, где установлен счетчик, или в квартире под потолком над входной дверью.

Распределительный щит

После отключения электричества стоит убедиться в отсутствии напряжения. Сделать это можно с помощью «тестера». Его жало нужно приложить к винту снизу от язычка выключателя. Если при прикосновении тестера, маячок на нем не засветился, значит все обесточено.

После этого можно проверить наличие напряжения на проводах, также приложив жало тестера к оголенной части провода.

Прозвонка проводов

Когда Вы убедились в том, что все меры безопасности соблюдены, можно приступать к подключению выключателя и люстры.

Монтаж выключателя

Этот пункт статьи написан для тех, кто еще не определился с тем как установить выключатель света, сколько групп светильников он будет запитывать и как выбрать схему подключения выключателя света.

Классификация выключателей

Прежде чем разбираться в технологии монтажа и подключения, нужно определиться с выбором самого выключателя.

В настоящий момент на рынке очень много типов настенных выключателей. В общем виде их можно разделить на некоторые группы:

По способу монтажа:

• открытый монтаж
• скрытый монтаж

Выключатель открытого монтажаВыключатель скрытого монтажа

По способу подключения проводов:

Винтовое крепление проводникаБезвинтовое крепление проводника

• винтовой зажим
• безвинтовой зажим

По количеству клавиш:

• одноклавишный
• двухклавишный
• трехклавишный

Специально не касаемся в этой классификации различных дизайнерских решений как например сенсорный выключатель или выключатель с подсветкой, так как принципиального значения на процесс монтажа и коммутаций они оказывать не будут.

Каждый из видов выключателей имеет свои конструктивные особенности и некоторые нюансы которые стоит учитывать при монтаже.

Например, количество клавиш  говорит о том сколько групп разных светильников можно подключить через данный выключатель.

Через одноклавишный можно запитать только одну группу светильников. Это может быть группа точечных светильников и люстра, при этом количество лампочек будет ограничиваться только их суммарной мощностью.

Через двухклавишный выключатель, как правило, запитывают разные группы ламп в многорожковых люстрах или светильники из разных помещений, например ванна и туалет. Но групп этих может быть только две.

Трехклавишный дает еще больше свободы действий. Через него возможно подключить, к примеру, две группы точечных светильников в разных зонах комнаты, а от третьей клавиши подключить светодиодную люстру. Она, может быть снабжена пультом дистанционного управления и остальное управление уже проходит по командам через пульт ДУ.

Выключатели открытого и скрытого монтажа отличаются конструкцией корпуса и способами крепления к стене.

При скрытом монтаже, выключатель получается встроенным стену и для этого типа понадобится монтажная коробка. Проводка для такого выключателя тоже должна быть скрытой.

Пример скрытого монтажа выключателя

При открытом монтаже, он устанавливается непосредственно на поверхность стены с помощью дюбелей и саморезов или анкеров.

Пример открытого монтажа выключателя

Проводка для таких выключателей может быть как закрытой так и открытой.

Жилы кабелей внутри выключателя подключаются к определенным клеммам, чтобы проводить коммутацию правильно и в соответствии с выбранной схемой. Присоединение проводников осуществляется с помощью винтовых или безвинтовых зажимов. При винтовом способе крепления жила фиксируется с помощью специального винта. Если это выключатель без винтов, то крепление осуществляется подпружиненным контактом. Такой способ более удобный и простой, но не такой надежный, так как со временем контакт может ослабнуть или наоборот «прикипеть», тогда в первом случае получится слабый контакт, который может нагреваться, а во втором придется просто откусывать провода кусачками если нужно будет заменить выключатель.

Последовательность монтажа

Монтаж выключателя проводится уже после того, как будет известно количество групп, которые будут от него запитаны и прокинуты кабели к месту установки.

Стоит отметить очень важный момент.

Выключатель устанавливается только в разрыв фазного проводника

В противном случае, если перепутаны фазный и нулевой проводник, при отключенном выключателя, лампочки светиться не будут, но они останутся под напряжением и может сложиться ситуация, при которой человека ударит током, например, при замене ламп в люстре.

Если к выключателю будет приходить и уходить только фазный проводник, то вместо нескольких одножильных кабелей, используется один многожильный. Но рекомендуется найти кабель, в котором все жилы промаркированы как фазные (см. Маркировку проводов). Во-первых, это поможет сэкономить на кабеле, во-вторых, упростит монтаж (ведь все группы будут выполнены своим цветом и не потребуется дополнительных обозначений), в-третьих, уменьшит место которое займут проводники в кабель-канале.

Последовательность действий при монтаже выключателя:

Завод проводов в монтажную коробку

1. Проверить тестером наличие фазного проводника
2. Убедиться в отсутствии напряжения на остальных проводниках
3. Обесточить сеть, на которой проводятся работы
4. Обозначить фазный проводник меткой
5. Заизолировать оголенные части проводников изолентой
6. Выдавить необходимые окошки из монтажной коробки
7. Завести все проводники в монтажную коробку
8. Закрепить коробку в стене (анкерами, дюбелями с саморезами или с помощью специальных зажимов)
9. Поочередно подключить отходящие к группам светильников проводники к выключателю, в соответствии с обозначением на выключателе (это могут быть цифры 1, 2, 3 или два/три нижних контакта изображенных на задней стенки)
10. Подключить фазный проводник к входу выключателя (обозначен буквой L или один верхний контакт, может быть обозначен стрелкой, направленной в выключатель)
11. Подать напряжение и проверить правильность собранной схемы тестером (при нажатии клавиш напряжение должно появиться на том проводнике к которому относится нажатая клавиша) ВНИМАНИЕ! Очень опасно! Работы проводить предельно осторожно и в присутствии напарника!
12. Обесточить сеть
13. Закрепить выключатель в монтажной коробке или непосредственно на стене
14. Закрепить декоративную панель
15. Установить клавиши

Крепление монтажной коробкиПодключение проводов к выключателю

Совет: как правило выключатель устанавливается так, чтобы при отключенном положении, клавиши были направлены вверх.

Подключение люстры

После того, как все инструменты подготовлены, меры безопасности соблюдены и установлен выключатель, можно приступать к монтажу и подключению люстры.

Общая схема подключения люстры

Прозвонка проводов

Перед подключением люстры нужно определиться, какие жилы кабелей, свисающих с потолка, фазные а какие нулевые. Для этого также понадобится тестер. Все работы по прозвонке проводов нужно выполнять предельно осторожно, так как в этот момент кабель находятся под напряжением.

Чтобы убедиться, что жила кабеля под напряжением, нужно приложить жало тестера к оголенной части проводника. Если это фазная жила, на тестере загорится лампочка, если нулевая – лампочка гореть не будет. Фазные проводники нужно запомнить и после снятия напряжения отметить, чтобы в процессе монтажа не перепутать с нулевым.

Далее нужно идентифицировать провода в люстре. Как правило, в качественно изготовленной люстре фазные, нулевые и заземляющие проводники определяются визуально, согласно маркировке, описанной выше.

В случае, если визуально определить не удалось, можно это сделать с помощью мультиметра или самодельного прибора для прозвонки проводов.

Провод заземления, если он есть, определяется однозначно – он присоединен к корпусу люстры. Нулевые жилы приходят к внутренней резьбе патрона, а фазный к центральному контакту, расположенному в глубине патрона.

Чтобы определить, где какой провод в люстре, нужно сделать следующее:

1. Выставить мультиметр в режим прозвонки или измерения сопротивления
2. Выбрать провод на люстре и приложить к его концу один щуп мультиметра
3. Вторым щупом поочередно прикасаться к каждому контакту патрона до появления сигнала или пока мультиметр не покажет сопротивление, близкое к нулю
4. Отметить фазный провод, чтобы отличить его от нулевого

Схемы подключения

В зависимости от того, сколько фазных проводов в потолке, будет происходить деление ламп в люстре на группы.

Рассмотрим наиболее популярный вариант – как подключить люстру с 5 лампами.

Схема подключения люстры с пятью лампами

Для подключения такой люстры с двухклавишным выключателем, нужно выполнить следующие действия:

Соединение проводов с помощью клеммФиксация жилы в клеммнике

1. Соединить все нулевые провода люстры в один пучок. Предпочтительно это сделать с помощью клеммников
2. Соединить три фазных провода люстры между собой тем же способом
3. Соединить два оставшихся фазных провода люстры между собой
4. Подключить провод заземления из потолка к соответствующему проводу в люстре с помощью клемм
5. Подключить нулевой провод из потолка к нулевым проводам люстры
6. Поочередно подключить пучки из фазных проводов люстры к потолочным фазным проводам
7. Закрепить люстру на потолке
8. Подать напряжение и убедиться в правильности собранной схемы. При нажатии на первую кнопку загорятся три лампы, на вторую две другие. Если нажать обе клавиши, то все лампы в люстре будут светиться.

Подключение люстры

Принципы подключения сохраняются на другие виды люстр и выключателей. Например, подключение люстры с тремя проводами или другим количеством проводов. Ниже приведены возможные схемы соединения для разных комбинаций.

Подключение люстры с четырьмя проводамиПодключение люстры с тремя проводами

Также не имеет значения вид лампы.
Подключение светодиодных светильников мало чем отличается от подключения галогенных светильников.

Однако мы рекомендуем отдавать предпочтение все таки led-светильникам ввиду их экономичности.

Таким образом, если полностью изучить вопрос как подключить лампу, то сам процесс подключения достаточно прост и его может выполнить каждый самостоятельно, самое главное соблюдать технику безопасности. Однако, если вы не уверены в своих силах, доверьте это дело квалифицированному электрику.

Если остались вопросы или предложения по подключению люстры, или не нашли своей схемы подключения, пишите в комментариях, поможем разобраться.

Как установить светильники с переключателем | Главная Руководства

Автор Jerry Walch

Существует два способа установки светильника, управляемого переключателем. При новом строительстве, в зависимости от того, что находится ближе к сервисному щиту, питание может быть подведено к распределительной коробке освещения, а затем к распределительной коробке (прибору) будет подведена простая ножка выключателя (кабель), или питание может быть подведено к распределительной коробке. приборную коробку, а затем ножку выключателя к розетке освещения. Однако, если вы устанавливаете новый свет в готовом помещении, последний подход является самым простым, потому что вы будете получать питание от существующей розетки, а не от сервисного щитка.

1. Выключите автоматический выключатель ответвления розетки, от которой вы будете получать питание. Используйте бесконтактный тестер напряжения, чтобы проверить розетку, чтобы убедиться, что вы выключили правильный выключатель. Через некоторые розетки может проходить более одной цепи, поэтому вам, возможно, придется отключить более одного выключателя. Также отключите выключатели всех электрических цепей, которые могут находиться рядом с местом установки электрических коробок.

2. Отметьте на стене место для установки выключателя. Кодовых требований к высоте выключателя нет, но стандартным считается расстояние от 52 до 54 дюймов от пола до центра коробки. Используйте искатель шпилек, чтобы найти и отметить все шпильки в зоне установки, чтобы не врезаться в шпильку. Также убедитесь, что в полости стены нет водопровода или других инженерных коммуникаций.

3. Поместите одну из коробок устройств к стене и обведите ее. Просверлите 1/2-дюймовые отверстия внутри контура в каждом углу. Используйте портативный лобзик или пилу для замочной скважины, чтобы завершить вырез.

4. Отметьте место, где будет установлена ​​розетка освещения. Используйте искатель шпилек, чтобы убедиться, что вы не будете сверлить или резать элемент каркаса. Нарисуйте контур вокруг распределительной коробки и сделайте вырез, как вы сделали для коробки устройства.

5. Снимите крышку розетки, к которой вы будете получать питание, и снова проверьте с помощью тестера напряжения, чтобы убедиться, что цепь разомкнута. Удалите два винта #6-32, удерживающие розетку в коробке. Удалите все провода из розетки, ослабив винты клемм и вытащив провода из-под них.

6. Мини-ножовкой обрежьте гвозди, которыми коробка с розеткой крепится к стойке стены, и вытащите коробку из стены. Выньте кабели из коробки и вставьте их через отверстия в одной из новых старых коробок для устройств.

7. Проложите кабель Romex от выреза в распределительной коробке к вырезу в распределительной коробке. Отрежьте этот кабель достаточно долго, чтобы он выходил на 12 дюймов из каждого отверстия. Аналогичным образом проложите еще один отрезок Romex от выреза для выключателя до выреза для розетки.

8. Вставьте концы кабеля в коробки так, чтобы они выступали на 6 дюймов за передние края коробок. Вставьте коробки в вырезы. Закрепите их на месте, повернув монтажные барашковые винты по часовой стрелке.

9. Установите новый выключатель освещения. Соедините два белых провода вместе, удерживая их зачищенные концы рядом и завинчивая гайку. Соедините оголенные провода заземления таким же образом. Вставьте эти провода в коробку. Сделайте петли на концах двух черных проводов. Подсоедините их к двум клеммам на переключателе, сдвинув петли под винты в правом направлении и затянув винты на них. Вставьте переключатель в коробку и закрепите его двумя прилагающимися винтами #6-32.

10. Отрежьте 6-дюймовый отрезок черного и белого проводов от запасного куска кабеля для гибких выводов. Код допускает только один провод на клеммный винт, поэтому вам придется сделать 3-сторонние соединения между каждым из проводов, идущих к выключателю, и одним из проводов того же цвета, который изначально был подключен к розетке. Просто держите три конца рядом и завинтите проволочные гайки.

11. Сделайте петли на свободных концах косичек и прикрепите их к розетке. Прикрепите белую косичку к серебряному винту, а черную косичку к латунному винту. Подсоедините другие оригинальные провода к другому набору винтов таким же образом. Соедините все оголенные медные провода вместе. Установите розетку обратно в коробку устройства.

12. Подсоедините черный, белый и оголенный провода светильника к проводам цепи того же цвета. Установите светильник на выходную коробку, используя крепежные детали, предусмотренные для светильника. Установите выключатель и крышки розеток. Включите автоматический выключатель(и) и проверьте работу выключателя и светильника.

Каталожные номера

• Подробная информация: подключение выключателя освещения — конец цепи
• Семейный мастер на все руки: как добавить свет

Ресурсы

• Мелкое жилищное строительство: грубая электропроводка
• Мелкое жилищное строительство: установка электрических коробок и розеток

Writer Bio

Джерри Уолч из Колорадо-Спрингс, штат Колорадо, с 1974 года пишет статьи для рынка DIY4. Его работы публиковались в журналах «Семейный мастер на все руки», «Популярная наука», «Популярная механика», «Умелец» и других изданиях. Вальх проработал 40 лет в сфере электротехники и имеет степень младшего специалиста по прикладным наукам в области прикладных электротехнических технологий в колледже Элвина Джуниора.

Как повесить люстру с розеткой

Хотите люстру, но у вас нет розетки? Без проблем! Узнайте, как повесить штепсельную вилку в люстру.

__________________

Я думаю, что светильники — это украшение комнаты; они подчеркивают, полируют и придают пространству элегантность. (Кстати, я думаю, что мои украшения становятся одинокими… Возможно, мне просто придется сломать их с помощью моих штанов для йоги и футболок. 😉 )

И там так много великолепных люстр и подвесок! Если вы еще не видели его, обязательно подпишитесь на мой БЕСПЛАТНЫЙ электронный курс по созданию курируемого дома; один из уроков посвящен моим любимым местам для покупок. Но не каждая комната оборудована для люстры… Возможно, у вас нет проводки наверху в помещении, или вы хотите повесить ее в углу, где проводка не имеет смысла, или (как в моем случае) вам может понадобиться сохранить потолочный вентилятор для выживания, так что вы найдете другое место, чтобы повесить люстру… Какой бы ни была ваша причина, возможность повесить люстру с розеткой — отличный вариант.

Примечание. Вы можете купить довольно много люстр со штепсельными вилками, но если у вас есть традиционная люстра и вы хотите преобразовать ее в штепсельную вилку, см. этот урок… Затем вернитесь и следуйте приведенным ниже инструкциям.

Как повесить плафон в люстру:

Этот пост содержит партнерские ссылки для вашего удобства. Нажмите здесь, чтобы прочитать мою полную политику раскрытия информации.

Вам понадобится:

• люстра с розеткой (я купил ту, что вы видите здесь; если они распроданы, вы также можете найти ее здесь)
  (см. этот учебник, чтобы преобразовать традиционный прибор в подключаемый модуль)
• искатель шпилек (дополнительно)
• круглый потолочный поддон
• сверло и 2-дюймовые винты
• удлинитель (необходимой длины)
• шнур с дистанционным выключателем
• пластиковые изолированные скобы
• чехол для шнура

Если вы раньше вешали обычные светильники, то это будет совсем несложно. Если нет, то это лучший проект подвесного светильника, потому что вам не нужно беспокоиться об электропроводке!

1. С помощью искателя гвоздей (или старомодного постукивания и проверки) найдите потолочную балку рядом с тем местом, где вы хотите повесить люстру.
   Примечание: если вы не можете найти балку, на которую хотите ее повесить, подойдите к ближайшей балке, а затем перетащите люстру, используя одну из них, чтобы получить точное желаемое место.
2. С помощью дрели и 2-дюймовых шурупов привинтите круглый потолочный поддон через гипсокартон прямо к балке.
3. Прикрепите люстру к круглой потолочной панели с помощью прилагаемых винтов.
4. Сдвиньте потолочную пластину люстры вверх, чтобы скрыть круглый потолочный поддон, оставив достаточно места для выхода шнура.
5. Подключите шнур люстры к удлинителю, который достает до нужной вам розетки.
6. Если розетка еще не подключена к настенному выключателю, используйте этот шнур с дистанционным выключателем (просто воткните шнур с дистанционным выключателем в стену и подключите удлинитель люстры к приемнику дистанционного выключателя).
