Как подключить розетку к ДСУП?
19 апреля 2022 k-igor
Практически любой проект внутреннего электроснабжения включает в себя основную и дополнительную системы уравнивания потенциалов. В этой теме хочу затронуть одно очень интересное требование. Я уверен, большинство из вас даже о нем не знают. Я тоже не знал =)
Можно долго спорить и обсуждать о необходимости включения розетки в ДСУП, например, в ванной комнате. В соответствии с нашими нормами, защитные контакты розеток ванных, душевых и сантехкабин должны включаются в дополнительную систему уравнивания потенциалов.
Как на практике это реализовывают? Устанавливают КУП с клеммником и медным проводом сечением 2,5 мм2 соединяют КУП с защитным контактом розетки.
Однако, есть такой нормативный документ:
СП437.1325800.2018 (Электроустановки низковольтные зданий и сооружений. Правила проектирования защиты от поражения электрическим током.
)
6.3.4 В каждом отдельном помещении дополнительное защитное уравнивание потенциалов должно быть выполнено таким образом, чтобы оно охватывало все доступные одновременному прикосновению открытые проводящие части стационарного и фиксированного электрооборудования, сторонние проводящие части, включая металлическую арматуру строительных конструкций зданий, если она доступна прикосновению.
К системе дополнительного уравнивания потенциалов должны быть подключены защитные проводники электрических цепей электрооборудования, расположенного в соответствующем помещении.
Использование защитного контакта штепсельных розеток для подключения защитного проводника к системе дополнительного уравнивания потенциалов не допускается.
Больше всего приковывает внимание последний абзац данного нормативного требования. В соответствии с этим пунктом, мы не имеем права подключать проводник ДСУП к контакту розетки.
На мой взгляд это очень странное требование.
Что я думаю об этом и как обойти это требование?
Я все-таки надеюсь, что разработчики не ошиблись и буду исходить именно из этого.
В данном нормативном пункте не написано, что не нужно подключить розетку к ДСУП, а лишь то, что мы не должны использовать для этого контакт розетки.
Поэтому, если выполнять ДСУП в соответствии с СП437.1325800.2018, то мы должны применить более глубокую монтажную коробку для установки розетки, чтобы в нее можно было дополнительно установить клемму, например, WAGO на 3 контакта. Таким образом мы не нарушим п.6.3.4 СП437.1325800.2018. Проводник ДСУП будет соединен с контактом розетки через данную клемму.
Полезное видео по подключению розеток и светильников «шлейфом»:
А как вы считаете, как еще можно обойти данное требование?
Советую почитать:
Вы можете пролистать до конца и оставить комментарий.
Уведомления сейчас отключены.
Подключение розеток и оборудования
Элетромонтажные работы › Услуги › Монтаж электроснабжения ›
Подключение розеток и оборудования по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на подключение розеток и оборудования, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.
Время от времени у каждого хозяина возникает необходимость в замене или установке розетки. Электрические приборы окружают нас каждый день, гарант их сохранности и возможность безопасного эксплуатирования напрямую зависит от грамотного подключения этого механизма. Как справится с этим самостоятельно мы расскажем в этой статье, а для наглядного примера можно изучить многочисленные фото подключения розетки.
Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
₽
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений
Условия безопасности
Все работы по установке розеток и выключателей, прокладки электро коммуникации важно делать только после полного отключения тока в сети.
Отключите автомат или пробки. И не подключайте, пока монтажные работы не будет завершены.
Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий.
Моменты, которые стоит учитывать
- Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
- Строго запрещено перекусывать кусачками провода под напряжением.
- В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.
Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.
Стандарты установки розеток:
- не ниже 20 см от пола;
- на каждые в 6–10 кв. м. комнат жилья делается одна розетка.
Правила монтажа розеток и выключателей
Чтобы устанавливаемая система служила долго важно верно выбрать подключаемые провода и кабели, и уложить их как надо.
Для этого стоит принимать во внимание:
- Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
- Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
- При прокладке проводки не стоит укладывать провода, переплетая пучками.
Важно! Установка электрической розетки своими руками, проводка и дальнейший монтаж освещения возможен при условии, что на объекте или в квартире уже установлен и настроен профессионалом (электриком) распределительный щит. Самому, не имея специального образования, собирать его не рекомендуется — это опасно для жизни.
Распространенные способы и схемы подключения розеток
Если розетка устанавливается на бетонную основу, для этого потребуется проделать в стене специальный канал путем штробления.
Далее высверливаются отверстия для подрозетника, прокладываются провода и выполняется монтаж коробки с механизмом. Процесс установки розеток в гипсокартон выполняется в том же порядке. Разница заключается лишь в том, что для этого потребуется приложить гораздо меньше усилий.
Монтаж на глинобитных и деревянных стенах предполагает фиксацию розетки открытым способом. В противном случае эксплуатация будет пожароопасной. На подобных поверхностях конструкция устанавливается вместе с подрозетником.
Полезный совет! Если будет использоваться парное изделие, то для прокладки проводов можно использовать специальный пластиковый короб – кабель-канал.
Существует несколько способов подключения розеток:
- «Звезда» – параллельный тип подключения.
- «Шлейф» – последовательный тип подключения.
При подключении методом «шлейф» каждое последующее изделие фактически питается от предыдущего. Этот способ позволяет выполнять подключение тройной розетки или же собирать в горизонтальный или вертикальный ряд 5 и более конструкций.
К недостаткам метода «шлейф» относится низкая надежность. Не рекомендуется подключать к таким розеткам мощную технику.
Подключение изделий по схеме «звезда» предполагает подвод к распределительной коробке напрямую. При этом каждый элемент получает собственные провода, поэтому можно без риска подключать такой тип оборудования, как компьютер.
Подключение розеток
Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:
- категорически нельзя
- можно в отдельных случаях
- можно всегда, если позволяет конструкция розетки

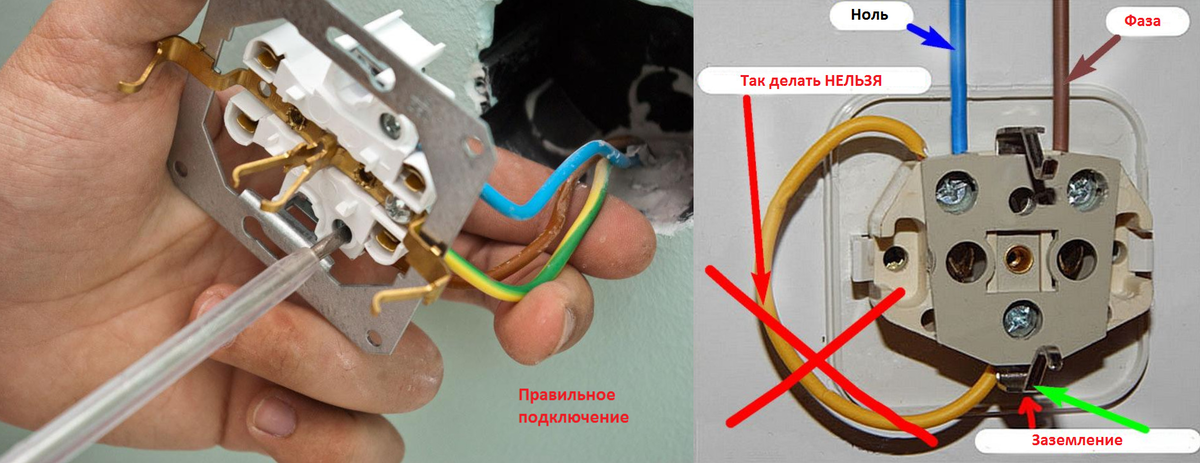

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.
Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.
Однако есть пункт правил ПУЭ п.1.7.144, который гласит:
То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.
Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.
Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.
Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.
Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.
Заводите жилку в гильзу и обжимаете пресс клещами.
Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.
Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.
Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.
Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.
Если сделать по другому, используя заводские клеммы розетки, чем это грозит? Например, у вас есть две двойных розетки подключенных последовательно. Одна на высоте 90см, другая, чуть ниже нее, на уровне выше плинтуса. Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных. Что категорически недопустимо.
Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга.
И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.
То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.
Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.
Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.
А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.
Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.
Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.
Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).
Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.
Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.
Какое из этих мнений верно и как монтировать вам?
Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.
То же самое относится для объектов под сдачу контролирующим органам. Чтобы не переделывать всю проводку и не доказывать собственное прочтение ПУЭ, какому-нибудь инспектору энергонадзора, забудьте про шлейфование. Не давайте лишний повод для замечаний.
Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.
В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.
Поскольку бетон тяжело поддается штробированию, желательно постараться решить все проблемы на месте старой розетки. Если перенос розетки неизбежен, то работа начинается с разметки нового места установки и траектории новой проводки.
Идеально ровные штробы вырезаются при помощи болгарки. Но этот инструмент создает необычайно много пыли, поэтому его применяют только в незаселенных помещениях. В быту для этих целей используют дрель-перфоратор, но лучшим решением является штроборез с подключенным строительным пылесосом.
По траектории будущей проводки вначале густо просверливаются отверстия, а затем, уже долотом, выдалбливаются перемычки. Аккуратность канавки, конечно, не идет ни в какое сравнение с вырезанием штроборезом, но запыленность помещения по сравнению с штроборезом — на несколько порядков меньше.
Штробление стен перфоратором под установку розетки: видео
Отверстие под розетку высверливается электродрелью при помощи специальной насадки — «коронки». Глубина отверстия должна соответствовать высоте подрозеточной коробки. Идеально, если диаметр коробки и диаметр насадки равны. В ином случае полученное отверстие нужно вначале наполнить разведенным водой строительным гипсом (не шпаклевки — она непрочная!) или даже цементным раствором, а саму коробку вдавить в него так, чтобы вокруг нее не оставалось никаких пустот.
Важно! Обращаем внимание, что насадка должна быть именно для бетона и иметь на режущей поверхности твердосплавные резцы.
Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора.
Особенности установки розетки в кирпичную стену
Кирпичная кладка имеет свои особенности. Часто в старых домах толщина штукатурки позволяет укладывать проводку прямо в ней. Но штробить штукатурку нужно очень осторожно, поскольку от вибрации она может отслоиться от кирпичного основания. Поэтому процедура выполняется болгаркой с пылеулавливающей насадкой.
Важно! Если в частном доме стена кирпичной кладки, то от ударов перфоратора от кирпича будут откалываться слишком большие куски. Поэтому для штробления можно использовать только болгарку или штроборез.
Для сверления места под коробку используется такая же коронка, что и для бетона. В крайнем случае, если кирпич не очень плотный — можно просверлить по контуру коробки множество отверстий и потом аккуратно выдолбить среднюю часть. Глубина отверстия для установки розетки должна выбираться так, чтобы как минимум 2/3 высоты коробки располагалось в толще стены, а не в штукатурке. Правила установки коробки — такие же, как и для бетонной стены.
Как монтировать розетку в гипсокартонной перегородке
Особенность строения гипсокартонных перегородок требует особого подхода. В этом случае проводка укладывается еще на этапе возведения перегородки — до зашивания каркаса гипсокартонными листами. В процессе монтажа гипсокартона, в месте установки специальной фрезой выбирается отверстие для подрозеточной коробки, и в нее сразу пропускаются концы проводки. Если сверлить рядом два отверстия — получатся двойные розетки.
Для гипсокартона используются специальные, более толстостенные и более жесткие коробки, которые имеют специальные зажимные лапки, фиксирующие коробку на гипсовой панели. Та же технология используется для размещения розетки на любой панельной поверхности, включая пластиковую вагонку, фанеру и ДСП.
Проводка протягивается под панелями в толще перегородки. В местах пересечения металлических профилей каркаса провод пропускается через монтажную гофру или подходящую трубку.
Важно! Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Это устранит нагрев проводников при максимальном токе в розетке.
Накладные розетки и особенности их монтажа
Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции. Накладная розетка устанавливается на любую прочную ровную основу. Накладные розетки — единственно возможный вариант для создания точки подключения встроенной техники.
Как правило, в этих случаях проводка тоже не утапливается в стены, а тянется по электромонтажным коробам (кабель-каналам) или укладывается под плинтус. Накладные розетки очень удобны в установке, ремонте и замене. Единственный их недостаток, это то, что они сильно выступают и их легко можно сбить неаккуратными действиями.
