Как сделать заземление на водонагреватель в частном доме на 220 своими руками если нет заземления в розетке

В частном доме или на даче удобно использовать водонагреватели: проточный или накопительный, с бойлером. При подключении такого прибора существует опасность поражения электрическим током человека через корпус нагревателя или через поток воды в случае повреждения изоляции, поскольку вода — хороший проводник электрического тока. В целях безопасности водонагреватели нужно заземлять. Как сделать заземление на водонагреватель в частном доме подробно расскажу в этой статье.

Содержание

1. Зачем нужно заземление
2. Для проточных водонагревателей
3. Для накопительных водонагревателей
4. Можно ли использовать водонагреватель без заземления
5. Будет ли работать УЗО без заземления
6. Как подключить УЗО без заземления
7. УЗО в системе tn-c
8. УЗО для водонагревателя накопительного типа
9. Подключение УЗО в двухпроводной сети
10. Популярные причины срабатывания
11. Способы и принципы заземления бойлера
12. Недопустимые способы заземления
13. Как заземлить водонагреватель на даче или в частном доме на 220 В своими руками
14. Заземление бойлера в частном доме
15. На один штырь
16. Обзор лучших водонагревателей
17. 1. Накопительный электрический водонагреватель CLAGE S 10-U
18. 2. Накопительный электрический водонагреватель 30 H-SWS11-30V-UI705 HYUNDAI
19. 3. Накопительный электрический водонагреватель Edisson ER 80V
20. 4. Накопительный электрический водонагреватель Electrolux EWH 50 Quantum Pro
21. 5. Проточный электрический водонагреватель HS774
22. Советы специалистов
23. Выводы

Зачем нужно заземление

Рассмотрим процессы, в результате которых вода становится горячей. Нагревательный элемент включает в себя металлическую спираль с большим сопротивлением. В процессе работы нагревателя через эту спираль проходит электрический ток и нагревает ее. Поскольку водяной поток контактирует со спиралью, то также нагревается. В результате из крана течет горячая вода.

Водонагреватель обязательно заземлять чтобы избежать травмы или смерти.

При такой схеме работы электрического прибора возможен пробой фазы на корпус нагревателя и водяной поток. Чтобы этого избежать, на внешнюю часть корпуса крепится заземляющий провод. Заземляющий провод соединен с системой заземления, которая находится в грунте. При возникновении заряда электрический ток пройдет по заземляющему контуру в грунт, а корпус агрегата и поток воды останутся безопасными.

Для проточных водонагревателей

Проточные нагреватели для воды представляют собой небольшую насадку на кран. Они не имеют бака или какого-то другого накопительного элемента, а нагревают воду мгновенно. К проточным водонагревателям относятся также водогрейные насадки для крана и смесители, в состав которых входит водонагревательный элемент.

Поскольку небольшие проточные нагреватели воды имеют ТЭН, они также имеют опасность пробоя изоляции и возникновения потенциала на металлических элементах системы или в потоке воды. Кроме того, они имеют большую мощность. Поэтому проточные водонагреватели также должны быть заземлены.

Проточный водонагреватель.

Для накопительных водонагревателей

Накопительные приборы имеют большие баки для хранения воды. Некоторые системы включают в себя несколько нагревателей. Риск возникновения опасного потенциала у таких приборов еще больше, чем у проточных водонагревателей. Они подлежат обязательному заземлению.

Накопительный водонагреватель.

Можно ли использовать водонагреватель без заземления

Водонагреватели нужно заземлять по следующим основным причинам:

• Бывают случаи, когда изоляция нагревательного прибора (ТЭНа) нарушается в результате коррозии или слишком сильного нагрева воды при сбое в работе автоматической системы.
• При коротком замыкании электропроводки может возникнуть потенциал на корпусе нагревателя.
• Наличие блуждающих токов на металлической обшивке обогревателя. Такие токи обычно скапливаются на мощных электрических агрегатах.
• Появление статического заряда на корпусе прибора из-за протекания воды.
• Во время грозы разряд молнии может пройти через металлический корпус обогревателя.

ТЭН.

В результате возникший электрический ток на корпусе обогревателя, на его металлических соединениях и на потоке воды, может поразить человека, который случайно соприкоснется с этими элементами или вывести из строя водонагреватель.

Без заземления работа как проточного, так и накопительного нагревателей воды невозможна. Если отключать ток во время пользования приборами, то могут сбиться настройки системы, что приведет к перерасходу электричества. Обязательным условием подключения нагревателей является грамотное устройство и подключение заземляющего контура.

Эксплуатация водонагревателя без заземления может привести к поражению человека электрическим током и летальному исходу, а также гарантийное обслуживание системы производиться не будет.

Для большей безопасности рекомендуется монтировать бак накопительного водонагревателя как можно выше под потолком ванной комнаты. В этом случае исключается соприкосновение человека с бойлером.

Читайте также

Как сделать правильное утепление пола каркасного дома своими руками?
Утепление каркасного дома должно выполняться грамотно, потому что такой дом не имеет толстых стен, которые, как правило, частично выполняют роль утеплителя. Значит, на утеплитель ложится вся нагрузка…

Будет ли работать УЗО без заземления

В частных домах при подключении бройлера или проточного водонагревателя нужно устанавливать Устройства защитного отключения (УЗО) для предотвращения поражения человека электрическим током.

Установка УЗО без заземления не рекомендуется, поскольку УЗО только частично предохраняет человека от поражения электрическим током.

В тех случаях, когда заземление устроить невозможно, специалисты рекомендуют обязательно устанавливать УЗО при подключении водонагревателя. В этом случае оно будет выступать единственной защитой людей и электроприборов.

Подключение УЗО поможет уменьшить риск поражения человека электротоком, но полностью его не исключит.

При повреждении изоляции электронагревателя на корпусе появится опасный потенциал. Человек, прикоснувшись к нагревателю, будет представлять собой проводник и примет на себя удар электрического тока. Ток будет действовать, пока человек не отдернет руку. Но под воздействием тока мышцы могут быть парализованы, и человек не сможет сам убрать руку. В этом случае он может потерять сознание. Возможно, что кто-то другой отключит вводной автомат. Такое развитие событий произойдет при отсутствии УЗО и системы заземления.

Если нагреватель подключить через УЗО, то оно выключит электрическую систему при возникновении тока утечки. Но сделает это не сразу. Вначале ток все-таки пройдет через человека. Когда ток утечки достигнет порога срабатывания УЗО, то аппарат отключит электрическую цепь. Таким образом, при подключении УЗО без заземления, человек подвергнется поражению электротоком, но в течение короткого времени.

УЗО можно подключать без заземления, но только в крайних случаях, когда иначе сделать невозможно. Вместе с УЗО в домах без заземления специалисты рекомендуют устанавливать автоматические выключатели. Они отключат ток в случае короткого замыкания или при перегрузке электросети.

УЗО предназначено для защиты человека от поражения электрическим током.

Как подключить УЗО без заземления

Установка УЗО может быть выполнена двумя способами:

• Монтаж одного УЗО на входе в дом. В этом случае устройство в результате срабатывания обеспечивает отключение тока во всем доме.
• Монтаж одного УЗО на входе и на каждой отходящей цепи. При этом возникновение токовой утечки на каком-либо приборе повлечет за собой отключение соответствующей цепи. Другое оборудование будет продолжать работать.

В первом случае напряжение через вводный кабель поступает на распределительный щиток, затем через двухполюсный автомат — к УЗО. Затем устанавливаются автоматы на отходящие линии.

Преимущество такого подключения состоит в том, что в нем задействовано только одно устройство защиты. В результате подключение получается недорогое. Все компактно размещается в небольшом щитке. Неудобство составляет полное обесточивание всего дома в результате срабатывания защиты.

Схема подключения УЗО без заземления.

Во втором случае УЗО устанавливается на входе, а также на каждой отходящей линии после установки на них автоматов. УЗО могут быть установлены отдельно как на водонагреватель, так и на посудомоечную машину, стиральную машину, электроплиту и другие бытовые приборы. При выходе из строя одного из приборов, остальные продолжат работать.

УЗО, стоящее на входе, кажется лишним, но на самом деле оно страхует всю систему в случае несрабатывания отходящего УЗО.

Такая схема подключения надежна и удобна, но требует значительных затрат, поскольку устройств понадобится несколько. Щиток распределения в этом случае также должен иметь большие размеры, чтобы вместить все УЗО и автоматы.

УЗО в системе tn-c

В старых домах встречается проводка без заземления в системе TN-C и исправить ситуацию невозможно.

Встает вопрос: как заземлить водонагреватель в старом доме, если нет заземления в розетке? В таких случаях приходится обезопасить систему только подключением УЗО.

Система TN-C вызывает споры у специалистов в вопросе подключения УЗО. Такая система может быть трехфазной с четырьмя проводами и однофазной — с двумя проводами. Трехфазная система включает в себя три фазных провода и один нулевой. Однофазная система представлена двумя проводниками: фазы и нуля.

Одни специалисты считают необходимым установку в таких системах УЗО, поскольку это устройство обеспечивает отключение тока при утечке. Другие высказывают мнение, что установка УЗО в подобных системах не только нецелесообразна, но и представляет опасность. По их мнению нельзя считать безопасным срабатывание защиты только в случае непосредственного прикосновения к элементам, находящимся под током. Защита должна срабатывать сразу при появлении тока утечки. Также существует вероятность, что УЗО в системе TN-C, установленное в старых домах, будет срабатывать без каких-либо на это причин.

Тем не менее общепринято считать, что установка УЗО в системе TN-C способствует защите человека от воздействия электрического тока.

УЗО для водонагревателя накопительного типа

При подключении водонагревателя накопительного типа необходима установка УЗО, а в идеале — и заземления. Такие нагреватели имеют небольшую мощность. Вода в бойлере нагревается постепенно, за определенное время. Трубчатые нагреватели находятся внутри емкости и имеют постоянный контакт с водой, подвергаются воздействию перепада температур и электрического тока. Поэтому они достаточно быстро выходят из строя: появляется коррозия, нарушается их изоляция.

В результате вода в бойлере соприкасается с металлическими деталями, по которым проходит ток, и корпус нагревателя оказывается под напряжением. Такая ситуация опасна для человека: при прикосновении к бойлеру человек может получить удар электрического тока. Если есть УЗО, система отключится через определенное время. За это время человек может получить серьезную травму. Если присутствует УЗО совместно с заземлением — заряд перейдет в землю и там подвергнется растеканию. В этом случае обеспечивается полная безопасность.

Подключение УЗО в двухпроводной сети

Однофазная сеть, состоящая из двух проводов, встречается в старых домах. Такая система не предусматривает заземления. Электрическая цепь состоит из нулевого провода N и одного фазного проводника L. Схема подключения УЗО в такой системе представлена выше.

Популярные причины срабатывания

Для вашей безопасности 1 раз в месяц проверяйте работу УЗО: будет ли оно срабатывать при появлении фазы на корпусе. Для этого нажмите на кнопку «Тест». В системе возникает контролируемая ситуация утечки тока. Если система при этом отключается, значит, защита работает исправно.

Часто возникают ситуации, когда система защиты срабатывает. Причинами этого могут быть:

• Нарушение изоляционного слоя нагревательной трубки. Поскольку вода — хороший проводник электрического тока, то под напряжением оказывается корпус нагревателя. Чтобы исправить положение, достаньте нагревательный элемент из воды и тщательно его осмотрите, предварительно очистив от накипи. Если вы обнаружите трещины на поверхности ТЭНа, то это будет означать, что нарушена изоляция нагревательного элемента и его нужно заменить.
• Утечка тока. Может возникнуть если проводка старая. В проводах может возникать замыкание при повреждении изоляции. Причиной может также быть повреждение проводов при ремонте или перестановке мебели. Возможно, вы неправильно подключили УЗО или оно имеет дефекты.
• Замыкание оголенных проводов на поверхности водонагревателя. Если ваш бойлер не заземлен, а к его поверхности примыкает оголенный провод, то УЗО будет отключать систему, а человек может подвергнуться травме электротоком.
• Характеристики прибора защиты не соответствуют необходимой мощности и напряжению. УЗО будет отключаться, поскольку не сможет справляться с действующими нагрузками.
• Неисправность УЗО. При длительной работе может выйти из строя спусковой механизм или кнопка «Тест» начнет западать.

Способы и принципы заземления бойлера

Заземление — это система электродов, расположенная под землей, соединенная с водонагревателем и отводящая ток от корпуса нагревателя в землю. Оно предохраняет человека от поражения электротоком. Опасное напряжение может появиться на корпусе нагревателя или в потоке воды в результате:

• повреждения изоляции нагревательного элемента;
• пробоя фазы на корпус;
• возникновения блуждающих токов;
• появления статического электричества;
• воздействия разряда молнии на систему.

Для создания системы заземления водонагревателя в частном доме или на даче нужно расположить в грунте недалеко от дома заземляющий контур из металлических элементов.

Схема подключения водонагревателя с заземлением через УЗО.

Недопустимые способы заземления

В некоторых случаях в частных или дачных домах можно наблюдать недопустимые приемы по заземлению систем нагрева воды. Вот какие опасные приемы заземления используются собственниками домов:

• Соединение провода заземления с водопроводной трубой или системой отопления. Хотя такие трубы соприкасаются в некоторых местах с грунтом, они не могут гарантировать безопасную работу нагревательной системы. Человек может испытать на себе воздействие электрического тока, прикоснувшись к трубе отопления, к воде или к водопроводу при такой ненадежной системе заземления.
• Присоединение заземления к крепежным элементам, прикрепляющим котел к стене. Эти крепежные детали не связаны с землей. Такие действия никак не связаны с заземлением агрегата.
• Соединение вместе в розетке нулевого и заземляющего проводов. Это действие опасно: в случае обрыва нулевого провода или переключения в щитке, фаза может появиться на всех электроприборах этой сети.
• Заземление нескольких электроприборов последовательно. Если один из приборов повредится, все остальные агрегаты окажутся под напряжением.
• Подключение нескольких проводов к одному клемму. Такое подключение недопустимо. Каждому проводу должен соответствовать свой контакт.

Схема подключения бойлера.

Как заземлить водонагреватель на даче или в частном доме на 220 В своими руками

Чтобы обезопасить себя и близких, нужно правильно выполнить заземление водонагревателя, а именно: грамотно сделать заземляющий контур.

Заземление бойлера в частном доме

Заземляющий контур должен быть расположен в грунте, недалеко от дома. Работу выполняйте следующим образом:

1. Выберите подходящее место для заземляющего контура. Он должен быть удален от дома не более чем на 3–4 м и располагаться не ближе 1 м от фундамента. Место для контура выберите вдали от дорог и тропинок. Идеально, если на месте контура будет впоследствии поставлен какой-либо арт-объект. Дело в том, что это место будет опасно для людей в случае прохождения электрического тока. Там никто не должен находиться.
2. Подготовьте площадку, убрав с нее мусор, и выройте траншею в виде треугольника с равными сторонами шириной 0.4 м и глубиной около полуметра. Стороны треугольника должны быть 1.4-2 м. Более подробно об устройстве заземления для частного дома читайте в статье «Как правильно сделать заземление в частном доме самому».
3. Для пластины, соединяющей контур заземления с домом, выройте траншею таких же размеров.
4. Обработайте антикоррозионной жидкостью все металлические элементы заземления.
5. В места вершин треугольника вбейте штыри на глубину не менее 1.5 м. Под штыри можно использовать арматурные прутья диаметром около 15 мм.
6. Приварите к вбитым в землю штырям горизонтальные электроды, которые могут быть выполнены из полосовой или уголковой стали. Уголки берутся размером 50*50*5 мм, полоса может иметь сечение 50*5 мм. Горизонтальные элементы сварите между собой в виде равномерного треугольника, а затем приварите к вертикальным электродам.
7. Приварите к получившемуся замкнутому контуру стальную полосу для подводки к дому. Ее сечение может быть также 50*5 мм.
8. Прикрепите полосу подводки к дому болтами к стене дома.
9. Перед закапыванием траншеи проверьте сопротивление заземления. Как проверить работу заземления, подробно описано в статье «Как проверить сопротивление заземления мультиметром в частном доме».
10. Если заземляющий контур работает хорошо и полностью обеспечивает безопасную эксплуатацию водонагревателя, то зарывайте траншею.

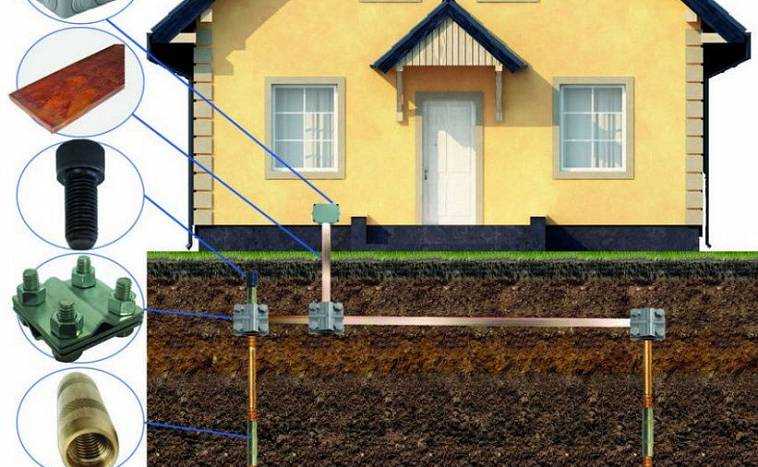

Схема расположения заземляющего контура.

Для соединения заземляющего провода на приборе внутри дома с наружным заземлением можно использовать медный одножильный провод сечением 4 мм кв. или аналогичный алюминиевый провод сечением 6 мм кв.

Можно применить готовый комплект элементов заземления, что значительно ускорит и упростит процесс монтажа заземляющего контура. Сварка в этом случае не понадобится.

Выполненное по представленному выше плану заземление можно использовать не только для водонагревателя, но и для всего дома.

Возможно вам также будет интересно узнать, как выполнить заземление на газовый котел.

Внутри дома подключение оборудования к заземляющему контуру выполняйте в следующей последовательности:

1. Проводник заведите в дом и устройте щиток с клеммной колодкой.
2. Провод подключите к розетке для обогревателя.
3. Если на корпусе есть контакт «земля», подключите его.
4. Водонагреватель должен быть подключен через УЗО, поэтому обязательно используйте защитное устройство.
5. Затем подключите автомат, ток срабатывания которого меньше, чем у вводного автомата.

Вертикальные электроды могут располагаться не только по вершинам треугольника, но и быть вытянутыми в одну линию, что подробно показано в видео.

На один штырь

Метод заземления на один штырь предполагает использование модульно-штыревой системы, поскольку глубина заземления штыря достаточно большая. Достоинствами одноточечного способа заземления перед многоточечным состоит в следующем:

• используется минимальная площадь контура заземления;
• удобство и технологичность монтажа.

В состав комплекта модульно-штыревого заземления входят, кроме других элементов, стальные штыри, покрытые слоем меди и соединительные муфты из латуни. Для устройства заземления штыри забиваются на необходимую глубину, соединяясь между собой по высоте с помощью муфт.

Недостатком метода является большая глубина заземления. Забивать штыри, соединяя их между собой муфтами, придется на большую глубину, поскольку величина сопротивления растекания тока уменьшается по мере заглубления заземления.

Заземление на один штырь.

Обзор лучших водонагревателей

Перед приобретением водонагревателя продумайте все нюансы его использования и подберите наиболее подходящий.

Проточные водонагреватели греют поток воды мгновенно, но только если открыт один кран. Если кранов будет несколько, вода не будет успевать прогреваться. Проточные водонагреватели больше подходят для частных домов, поскольку они потребляют много энергии и для них нужно организовывать особую проводку. В квартире это не всегда можно сделать.

Наибольшей популярностью пользуются накопительные водонагреватели из-за низкого потребления энергии и большого объема нагреваемой воды. Для него не нужно подключать отдельный кабель. Объем бойлера в 10–15 литров подходит для умывания и мытья посуды. Бойлер на 30 литров подойдет для одинокого человека. Для семьи из двух человек нужен бойлер объемом 50–80 литров, а на семью из 4 человек — 50–100 литров.

Проточный

50%

Накопительный

50%

Еще думаю

0%

Проголосовало: 2

1. Накопительный электрический водонагреватель CLAGE S 10-U

Производитель этого нагревателя — Германия, компания CLAGE. Объем бака составляет 10 л. Нагреватель имеет медный резервуар. Достоинством системы является возможность подключения в безнапорном режиме. Нагреватель монтируется на стену вертикально и имеет верхнюю подводку.

Система имеет несколько элементов защиты:

• предотвращения от замерзания;
• от перегрева;
• от включения без воды.

Нагреватель имеет гарантийный срок: 3 года с момента покупки.

2. Накопительный электрический водонагреватель 30 H-SWS11-30V-UI705 HYUNDAI

Производителем этого нагревателя выступает знаменитая марка Hyundai, что уже говорит о его отличном качестве. Это серьезная система, с внушительными характеристиками объема накопительного бака и потребляемой мощности. Объем бака из нержавеющей стали составляет 30 литров. Монтируется электронагреватель на стену вертикально, с нижней подводкой. Потребляемая мощность системы составляет 2 тыс. Вт, управляется механически.

Системы защиты нагревателя представлены следующими элементами:

• обратный клапан;
• предохранительный клапан;
• от перегрева;
• от включения без воды.

Срок гарантии составляет 12 месяцев.

3. Накопительный электрический водонагреватель Edisson ER 80V

Накопительный водонагреватель с объемом бака 80 литров нагревает воду до 75 градусов за 105 минут. Бак покрыт изнутри стеклокерамикой, крепится на стену вертикально с нижней подводкой. Нагреватель управляется механическим путем.

Система имеет следующие варианты защиты:

• обратный клапан;
• от перегрева.

Покупатели отмечают простоту в использовании системы, быстроту нагрева воды, низкую цену. По их утверждению бака хватает, чтобы принять душ четверым членам семьи.

4. Накопительный электрический водонагреватель Electrolux EWH 50 Quantum Pro

Водонагреватель с объемом бака 50 литров нагревает воду за 96 минут до 75 градусов. Бак имеет эмалевое покрытие и крепится на стену вертикально, с нижней подводкой. Нагреватель имеет механическое управление.

Системы защиты водонагревателя состоят:

• из обратного клапана;
• предохранительного клапана;
• от перегрева;
• от включения без воды.

Нагреватель имеет экономичный режим, защиту от накипи, обеззараживает воду.

Гарантия дается водонагревателю на 24 месяца.

5. Проточный электрический водонагреватель HS774

Нагревает воду за несколько секунд, максимально до 60 градусов по Цельсию. Практически, стоит только открыть кран — и можно тут же наслаждаться горячей водой. Для работы нагревателя достаточно напряжение в сети 220 В. Отсутствие бака экономит место в помещении.

Прибор имеет LCD дисплей для контроля температуры воды. Носик крана поворачивается в разные стороны. Кроме того, нагреватель оснащен специальной насадкой, помогающей сберегать воду: с помощью распылительной системы вода тратится экономно.

Советы специалистов

Иногда частники, не владеющие навыками устройства заземления, и не разбирающиеся в электрических схемах, не хотят самостоятельно устанавливать электронагреватель, а приглашают для такой работы специализированную бригаду. В этом случае нужно контролировать действия электриков, которые могут недобросовестно подойти к выполнению задачи по устройству заземления. На что обратить внимание:

• Тщательно изучите договор и найдите в нем раздел об устройстве заземления. Если такой раздел есть, то поставив свою подпись под договором, бригадир несет ответственность за хорошую работу заземления, а фактически за жизнь и здоровье вас и ваших близких. Если же такого пункта в договоре нет, то это значит, что бригада не имеет права заниматься устройством заземления.
• Перед началом работ спросите: к чему будет присоединен заземляющий провод бойлера? Если в доме нет заземления, то рабочие могут просто соединить заземляющий провод от нагревателя с нулем, что делать категорически запрещается. Потребуйте от бригады устройство нормального заземления через заземляющий контур.

Проточный водонагреватель должен иметь как заземление, так и подключение через УЗО. При пробое фазы на корпус вы становитесь уязвимым для поражения электрическим током. Поэтому, если у вас нет в доме заземления и вы не можете его сделать, откажитесь от установки проточного водонагревателя.

Выводы

1. Водонагреватели должны устанавливаться с использованием заземления и УЗО.
2. В тех случаях, когда заземлить аппарат невозможно, установка обязательно должна осуществляться через УЗО.
3. Заземление водонагревателя реально осуществить самостоятельно.

Заземление в частном доме своими руками 220В

28.05.201715.08.2019

Для защиты человека и электроприборов от опасных потенциалов в доме необходимо обустраивать систему заземления. Современная техника не работает без него, поэтому все больше людей задаются вопросом — как сделать заземление в частном доме, чтобы не нарушать технику безопасности и уберечь дорогую бытовую технику от перегорания. В данной статье мы рассмотрим принципы создания заземления и основные нюансы, которые помогут вам самостоятельно собрать его в своем доме.

Содержание:

• 1 Для чего это нужно
• 2 Из чего состоит контур
• 3 Схема заземления
• 4 Необходимые инструменты
• 5 Подбираем оптимальное место для работы
• 6 Проводим земельные работы
• 7 Сборка контура
• 8 Проверка системы
• 9 Послесловие

Для чего это нужно

Согласно требованиям ГОСТ, ПУЭ и СНиП система заземления (или ее настоящее название TN-S) должна присутствовать в любом помещении, где установлена электротехническая аппаратура, будь то жилое помещение, общественное здание или производственный цех. Основная задача системы — увод в землю опасного потенциала при коротком замыкании или повреждении изоляции. Она спасет вас, если проводка будет повреждена или какой-то узел замкнет на корпус бытовой техники, а вы притронетесь к ней, чтобы включить/выключить.

Современное заземление в частном доме

Оптимальный вариант — создание схемы заземления в частном доме с нуля при постройке собственного жилья. Этот вариант обойдется дешевле всего, поскольку вы сразу расположите необходимые выводы, проложите кабель с лишним проводом для земли и продумаете все необходимые подключения. Но если у вас уже есть дом, то можно провести комплекс работ по модернизации электропроводки даже в нем. Мы также советуем установить на частный дом молниезащиту — это спасет его в случае попадания молнии.

Из чего состоит контур

Давайте разберем, как сделать заземление в частном доме своими руками на 220В. Чтобы погасить опасный потенциал, нужно создать контур. Контур состоит из внутренней и наружной части. Они соединяются в распределительном щитке, в котором происходит подключение всей проводки к автоматам и УЗО.

Часть, которая выходит на улицу, состоит из забитых в землю штырей, сваренных друг с другом при помощи металлических пластин толщиной 3-5 мм. К конструкции присоединяется специальная шина, которая входит в щиток и подключается к соответствующей планке. К ней же подключается и “земля” с техники через провода. Шина соединяется с электрощитком (точнее, пластиной) качественным медным кабелем нужного сечения.

Все соединения организуются болтовым способом через шайбы, чтобы не допустить появление окислов в результате взаимодействия металлов различных типов. Сделать контур сможет любой мастер, который освоил искусство сварки и работы с железом. Разберем, как правильно его собирать и подключать.

Схема заземления

Существует два вида варианта, как самому сделать заземление частного дома. Для этого нужно выбрать тип контура. Существует два основных типа, которые эффективно себя зарекомендовали в работе:

1. Линейный. Представляет собой три штыря, вкопанных или вбитых в землю на одной линии, соединенных друг с другом перемычками. Подобную систему можно собрать без сварочного аппарата, но эффективность у нее не очень высокая — при повреждении первого элемента она выходит из строя, как гирлянда.
2. Замкнутая система. Создается в виде треугольника. Считается более надежной, поскольку даже если одна из перемычек выйдет из строя, то вторая гарантированно сработает. Замкнутая система состоит из трех штырей высотой по 2 метра, вбитых в землю с глубины в 0,5 метра (сначала выкапывается яма на 70 см, затем забиваются три штыря на расстоянии друг от друга на 1,2 метра, после чего их верхушки свариваются металлической полоской. Заземляющий контур крепится к одному из штырей посредством винтового крепления, проводник от него в виде круглого стального прутка идет до щитка и планки).

Схема треугольного заземления

Обратите внимание: для дома практичнее всего использовать замкнутую систему, которая защитит вас и вашу технику от выгорания в случае повреждения одной из перемычек.

Отметим, что существуют и иные варианты размещения штырей — по овалу, прямоугольнику, кругу. Но треугольная система наиболее эффективна и доступна — собрать подобный контур заземления в частном доме своими руками сможет любой начинающий мастер.

Необходимые инструменты

Перед началом работ обязательно заготовьте все нужные материалы и инструменты. Вам понадобится:

1. Сварочный инверторный аппарат с набором электродов 3 — 4 мм и маской.
2. Болгарка с отрезным диском по металлу.
3. Штыковая лопата, которую придется использовать для выкапывания ямы.
4. Тяжелая кувалда.
5. Гаечные ключи.

Также вам нужно будет подготовить набор материалов:

1. Уголок из нержавейки длиной 2,5 метра и размерами 50х50 мм либо трубу диаметром 32 мм с толщиной стенки 3.5 мм. Также можно использовать толстую арматуру или металлическую квадратную трубу с площадью сечения не более 150 мм2.
2. Полоску металла длиной 3600 мм, шириной 40 мм, толщиной 4 мм. Полоску нужно будет распустить по длине на три куска по 1200 мм. Ее можно заменить на уголок соответствующей толщины и ширины.
3. Полоску из нержавеющей стали шириной 40 мм и толщиной 4 мм. Длина полоски — от места заземления до крыльца.
4. Болты М10.
5. Качественный медный провод с сечением 6 мм2.

Собрав все необходимые элементы, можно начинать сборку заземление в частном доме своими руками.

Роем форму под треугольник

Подбираем оптимальное место для работы

Выбрать место нужно с умом, чтобы не ошибиться и обезопасить себя и своих близких от поражения током. Если повредится изоляция или произойдет КЗ, то ток должен уйти в такое место, где никого не будет. То есть не нужно располагать заземление возле крыльца или беседки — найдите ему место в тихом уголке. Если в момент разряда на месте залегания штырей будет находиться человек или животное, то высока вероятность летального исхода.

Оптимальный вариант размещения — за домом, не дальше, чем 1 метр от цоколя или фундамента здания. Чтобы на 100% обезопасить своих близких и домашних, после устройства заземления в частном доме своими руками огородите опасную зону заборчиком или оградкой. Если она располагается в саду, то можно задекорировать область камнями или крупной статуей.

Проводим земельные работы

Итак, место подобрано. Пришло время брать в руки лопату. Отметьте три точки — вершины треугольника на расстоянии 120 сантиметров друг от друга и начинайте копать яму. Можно выкопать всю плоскость, чтобы было удобнее работать, можно остановиться только на треугольных канавах. От одного основания треугольника ведите канаву к крыльцу. Глубина ямы — 70 сантиметров.

Сборка контура

После того как яма была выкопана, проводится монтаж заземления в частном доме. По углам выкопанной ямы установите арматуру, уголок или водопроводную трубу и начинайте забивать ее на глубину в 2 метра так, чтобы из ямы торчало не больше 30 сантиметров (220 уйдут под землю).

Обратите внимание: перед тем, как приступать к забивке, при помощи болгарки создайте на арматуре, уголке или трубе острый угол. Работать будет значительно легче.

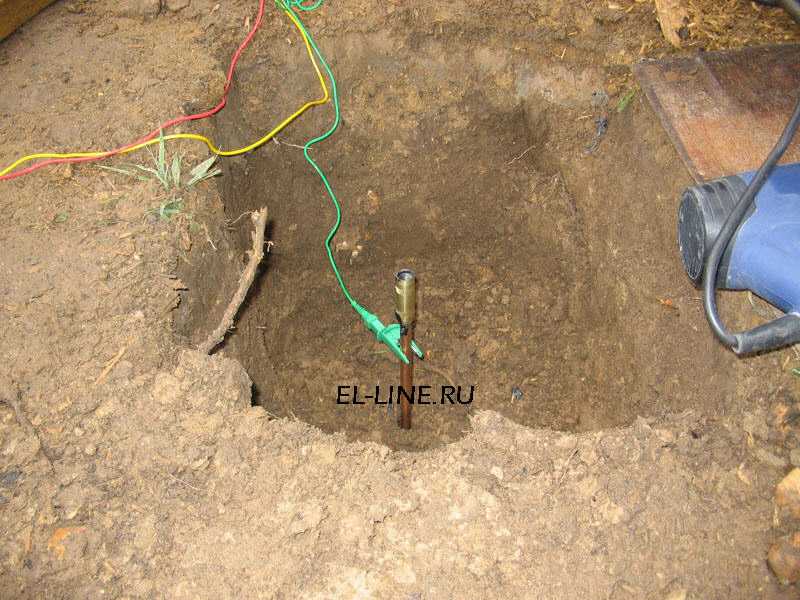

Забитые штыри из арматуры

Затем действуем в следующей последовательности:

1. Свариваем три стержня при помощи полоски или уголка, обвязывая их по периметру (треугольником).

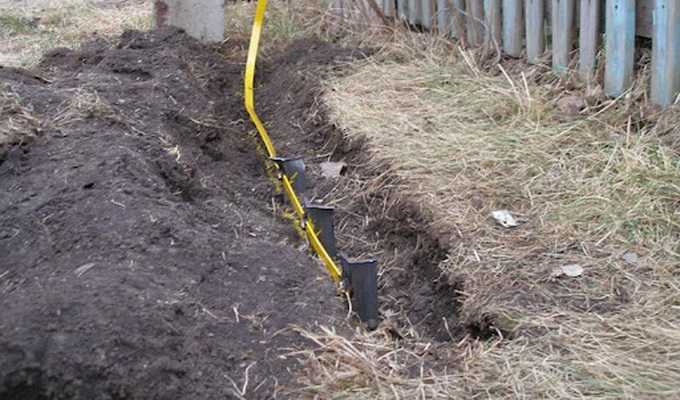

2. Укладываем стальную пластину в траншею, ведущую к дому. Привариваем ее к одному из углов треугольника. Все элементы дожны находиться под землей.
3. Ко второму краю пластины, подходящему к дому, приваривается длинный болт. На него надеваются две шайбы, между ними закладывается конец кабеля, идущего на щиток, и зажимается гайкой намертво.
4. Кабель заводится в дом и подключается к щитку. Он должен быть скрыт так, чтобы к нему кто-то случайно не прикоснулся.

Проверка системы

Как правильно сделать заземление в частном доме и работает ли оно? Если вы все сделали по инструкции, то волноваться не о чем. Чтобы снять все подозрения, возьмите мультиметр и проведите замер сопротивления системы. Сделать это можно следующим способом:

1. Найдите обычную лампу накаливания мощностью 100 и более ватт.
2. Подключите ее одним концом к фазе, а вторым — к заземлению.
3. Проверьте, как горит лампа. Если она светится ярко, то все было сделано правильно. Если она еле горит, то где-то была допущена ошибка или контакт в системе крайне плохой.

Послесловие

Теперь вы знаете, нужно ли заземление в частном доме и как его собрать. Мы настоятельно не рекомендуем заземляться на водопроводную трубу, отопление, газ (а в сети можно встретить и такие варианты) или забор. Это крайне опасно — потенциал может убить вас, ваших близких или соседей. Сделайте качественную систему и защититесь от неприятностей до конца жизни — собрать эту схему можно за один день при наличии материалов и инструмента.

Заземление бетона в вашем доме

Заземление, также известное как «Заземление», — это древняя практика, переживающая современное возрождение в мире. Если вы никогда об этом не слышали, самый простой способ думать о заземлении — это просто соединиться с энергией Земли, подобно электрическому току. Как и в случае с электричеством, ученые изучают свойства заземления и то, как оно может принести пользу вашему здоровью. Все, что вам нужно сделать, это снять обувь.

Вроде.

Видите ли, вы должны установить связь с Землей, чтобы иметь передачу энергии. Земля может дать много энергии, и мы редко этим пользуемся. Если ваш газон пережил засуху в округе Сан-Луис-Обиспо, вы можете выйти на улицу и постоять на траве или пройтись по грязи, но эти методы не работают для всех. Особенно, когда в Пасо-Роблесе 107⁰F. Сухая трава и камни острые, а грязь, ну, грязная. В довершение всего, любой бетон или камень будет очень горячим. Что делать, если вы хотите заземлить себя в помещении?

Возможно.   Есть компании, продающие коврики и одеяла, которые подключаются к заземлению электрической розетки в вашем доме, но их сфера действия ограничена. Вместо этого вы можете сделать весь свой дом местом для соединения с энергией Земли с помощью бетона. Дом нельзя ставить на приподнятый фундамент или использовать для этого пароизоляцию, но это возможно. Для домов в любой из этих ситуаций патио может быть построено или заменено бетоном без пароизоляции или герметика для заземления на бетоне. Бетон состоит из воды, песка, щебня и цемента (обычно с небольшим количеством воздуха внутри). Все это происходит из земли, даже цемент, который обычно состоит из извести, железа, кремнезема и глинозема. Соединяя бетон непосредственно с почвой без какой-либо пароизоляции между ними, а затем оставляя герметик сверху, чтобы ваши ноги могли установить прямое соединение, вы заземляете свой дом и вокруг него каждый раз, когда снимаете обувь.

Многие бетонные тротуары Сан-Луис-Обиспо устроены так же; просто бетон на Земле без бетонного герметика, но это не значит, что ваш дом должен быть того же туманного оттенка серого надгробия, чтобы попробовать заземлить бетон в вашем собственном доме. Мы специализируемся на применении декоративного бетона в округах Сан-Луис-Обиспо, Санта-Барбара и Монтерей и можем использовать добавки и методы шлифовки, чтобы придать вашему дому или патио красивую отделку. Свяжитесь с нами сегодня!

Вот лишь некоторые из преимуществ заземления*:

• Электронный перенос
• Антиоксидант
• Противовоспалительное средство
• Лучший сон
• Меньше боли
• Снижение беспокойства
• Нейтрализует свободные радикалы (может замедлить старение)
• Меньше головных болей и мигреней
• Более быстрое заживление (особенно от усталости, вызванной физической нагрузкой)
• Снижение потерь кальция и фосфора

*Пожалуйста, имейте в виду, что мы бетонный подрядчик, а не врач. Эти преимущества были обнаружены несколькими исследователями, но поговорите со своим врачом, прежде чем предполагать, что что-либо является лекарством или программой лечения.

Теги: бетон Сан-Луис-Обиспо, заземление на бетоне

Электрическое заземление. Методы и типы заземления и заземления

Электрическое заземление, заземление, методы заземления, типы заземления, компоненты заземления и его спецификации в отношении электрического заземления для электрических установок.

Содержание

Что такое электрическое заземление?

Для соединения металлических (проводящих) частей электроприборов или установок с землей (землей) называется Заземление или Заземление .

Другими словами, соединение металлических частей электрических машин и устройств с заземляющей пластиной или заземляющим электродом (который заглублен во влажную землю) через толстый проводник (имеющий очень низкое сопротивление) в целях безопасности называется Заземление или заземление .

Заземлять или, скорее, заземлять означает соединение частей электрического оборудования, таких как металлическое покрытие из металлов, заземляющие клеммы розеток, провода, которые не проводят ток к земле. Заземление можно назвать соединением нейтрали системы электроснабжения с землей, чтобы избежать или свести к минимуму опасность при разряде электрической энергии.

• Связанная запись: Разница между заземлением, заземлением и соединением

Почему важно заземление?

Основная цель заземления состоит в том, чтобы избежать или свести к минимуму опасность поражения электрическим током, возгорания из-за утечки тока на землю по нежелательному пути и гарантировать, что потенциал проводника с током не повышается по отношению к земле, чем это предусмотрено изоляция.

Когда металлическая часть электроприборов (части, которые могут проводить или пропускать электрический ток) вступает в контакт с токоведущим проводом, может быть из-за неисправности установки или повреждения изоляции кабеля, металл заряжается и статический заряд накапливается на это . Если человек прикоснется к такому заряженному металлу , результатом будет сильный удар током.

Во избежание таких случаев системы электроснабжения и части электроприборов должны быть заземлены для передачи заряда непосредственно на землю. Вот почему нам нужно электрическое заземление или заземление в системах электроустановок.

Ниже приведены основные требования к заземлению.

• Для защиты жизни людей, а также для обеспечения безопасности электрических устройств и приборов от тока утечки.
• Для поддержания постоянного напряжения в исправной фазе (при возникновении неисправности на любой из фаз).
• Для защиты электрической системы и освещения зданий.
• Для использования в качестве обратного проводника в системе электротяги и связи.
• Во избежание риска возгорания в системах электроустановок.

Различные термины, используемые в электрическом заземлении

• Земля: Надлежащее соединение между системами электроустановок через проводник с пластиной, заглубленной в землю, называется заземлением.
• Заземлено: Когда электрическое устройство, прибор или система электропроводки подключены к земле через заземляющий электрод, это называется заземленным устройством или просто «Заземлено».
• С глухим заземлением: Когда электрическое устройство, прибор или электрическая установка подключены к заземляющему электроду без предохранителя, автоматического выключателя или сопротивления/импеданса, это называется «глухозаземленным».
• Электрод заземления: Когда проводник (или токопроводящая пластина) закопан в землю для системы электрического заземления. Известно, что это заземляющий электрод. Заземляющие электроды бывают разных форм, например, токопроводящая пластина, токопроводящий стержень, металлическая водопроводная труба или любой другой проводник с низким сопротивлением.
• Заземляющий провод : Токопроводящий провод или токопроводящая полоса, соединенные между заземляющим электродом и системой электроустановки и устройствами, называемые заземляющим проводом.
• Провод заземления: Токопроводящий провод, который соединен между различными электрическими устройствами и приборами, такими как распределительный щит, различные вилки и приборы и т. д., другими словами, провод между заземляющим проводом и электрическим устройством или прибором называется проводником непрерывности заземления. . Он может быть в виде металлической трубы (полностью или частично), металлической оболочки кабеля или гибкой проволоки.
• Вспомогательный заземляющий проводник : Провод, соединенный между распределительным щитом и распределительным щитом, т. е. этот проводник связан с вспомогательными цепями.
• Сопротивление заземления: Это общее сопротивление между заземляющим электродом и землей в Ом (Ом). Сопротивление заземления представляет собой алгебраическую сумму сопротивлений проводника непрерывности заземления, заземляющего провода, заземляющего электрода и земли.

Точки заземления

     Заземление не выполняется. В соответствии с правилами IE и правилами IEE (Институт инженеров-электриков),

• Контакт заземления 3-контактных розеток осветительных приборов и 4-контактных штепсельных вилок должен быть эффективно и постоянно заземлен.
• Все металлические кожухи или металлические покрытия, содержащие или защищающие любую линию или оборудование электроснабжения, такие как трубы GI и кабелепроводы, в которых заключены кабели VIR или PVC, железные переключатели, железные распределительные щиты с плавкими предохранителями и т. д., должны быть заземлены (соединены с землей).
• Корпус каждого генератора, стационарные двигатели и металлические части всех трансформаторов, используемых для управления энергией, должны быть заземлены двумя отдельными и, тем не менее, разными соединениями с землей.
• В трехпроводной системе постоянного тока средние жилы должны быть заземлены на генераторной станции.
• Растяжки, предназначенные для воздушных линий, должны быть соединены с землей путем соединения хотя бы одной жилы с заземляющими проводами.

Связанная статья: Проверка электрических и электронных компонентов и устройств с помощью мультиметра

Компоненты системы заземления

Полная система электрического заземления состоит из следующих основных компонентов.

• Провод заземления
• Провод заземления
• Заземляющий электрод

Компоненты системы электрического заземления

Проводник непрерывности заземления или заземляющий провод

Часть системы заземления, которая соединяет общие металлические части электроустановки, например трубопроводы, воздуховоды, коробки, металлические оболочки выключателей, распределительных щитов, переключателей, предохранителей, регулирующих и управляющих устройств, металлических частей электрических машин, таких как двигатели, генераторы, трансформаторы и металлический каркас, на котором установлены электрические устройства и компоненты. в качестве заземляющего провода или проводника непрерывности заземления, как показано на рис. выше.

Сопротивление проводника непрерывности заземления очень низкое. Согласно правилам IEEE, сопротивление между клеммой заземления потребителя и заземляющим проводником (на конце) не должно превышать 1 Ом. Проще говоря, сопротивление заземляющего провода должно быть меньше 1 Ом .

Размер проводника непрерывности заземления или провода заземления зависит от размера кабеля , используемого в электрической цепи .

Размер Провод заземления

Площадь поперечного сечения проводника заземления должна быть не менее половины площади поперечного сечения самого толстого провода, используемого в электропроводке .

Обычно размер неизолированного медного провода, используемого в качестве проводника непрерывности заземления, составляет 3SWG. Но имейте в виду, что не используйте менее 14SWG в качестве заземляющего провода. Медная полоса также может использоваться в качестве проводника непрерывности заземления вместо оголенного медного провода, но не делайте этого, пока производитель не порекомендует это.

• Сообщение по теме: Как найти подходящий размер кабеля и провода для установки электропроводки?

Провод заземления или соединение заземления

Токопроводящий провод, соединенный между проводником непрерывности заземления и заземляющим электродом или пластиной заземления, называется соединением заземления или «заземляющим проводом». Точка, в которой встречаются проводник заземления и заземляющий электрод, известна как «точка соединения», как показано на рисунке выше.

Заземляющий провод является конечной частью системы заземления, которая соединяется с заземляющим электродом (находящимся под землей) через точку подключения заземления.

В заземлителе должно быть минимум стыков, а также меньшего размера и прямого направления.

Как правило, медный провод можно использовать в качестве заземляющего провода, но медная полоса также используется для высоких установок, и она может выдерживать высокий ток короткого замыкания из-за большей площади, чем у медного провода.

Жесткотянутый оголенный медный провод также используется в качестве заземляющего провода. В этом методе все заземляющие проводники подключаются к общей (одной или нескольким) точкам подключения, а затем заземляющий провод используется для подключения заземляющего электрода (заземляющей пластины) к точке подключения.

Для повышения коэффициента безопасности установки два медных провода используются в качестве заземляющего провода для соединения металлического корпуса устройства с заземляющим электродом или заземляющей пластиной. т.е. если мы используем два заземляющих электрода или заземляющие пластины, будет четыре заземляющих провода. Не следует считать, что два заземляющих провода используются как параллельные пути для протекания токов короткого замыкания, но оба пути должны работать должным образом, чтобы проводить ток короткого замыкания, поскольку это важно для повышения безопасности.

Размер провода заземления

Размер или площадь заземляющего провода не должны быть меньше половины самого толстого провода, используемого в установке.

Наибольший размер провода заземления – 3SWG , а минимальный размер должен быть не менее 8SWG . Если используется провод 37/.083 или ток нагрузки 200А от напряжения питания, то вместо двойного заземлителя рекомендуется использовать медную полосу. Способы подключения заземляющего провода показаны на рис. выше.

Примечание: мы опубликуем дополнительную статью о размерах земной плиты с простыми расчетами… Оставайтесь с нами.

Заземляющий электрод или заземляющая пластина

Металлический электрод или пластина, заглубленная в землю (под землей) и являющаяся последней частью системы электрического заземления. Проще говоря, последняя подземная металлическая (пластинчатая) часть системы заземления, соединенная с заземляющим проводом, называется заземляющей пластиной или заземляющим электродом.

В качестве заземляющего электрода можно использовать металлическую пластину, трубу или стержень, который имеет очень низкое сопротивление и безопасно отводит ток короткого замыкания к земле.

• Запись по теме: Как подключить автоматический и ручной переключатели и переключатели? (1 и 3 фазы)

Размер заземляющего электрода

В качестве заземляющего электрода можно использовать как медь, так и железо.

Размер заземляющего электрода (в случае меди)

2×2 (два фута в ширину и в длину) и 1/8 дюйма толщиной.. Т.е. 2’ x 2’ x 1/8″ . ( 600x600x300 мм )

В случае железа

2’ x 2’ x ¼” = 600x600x6 мм

Рекомендуется закопать заземляющий электрод во влажную землю. Если это невозможно, залейте воду в трубу GI (оцинкованное железо), чтобы обеспечить условия влажности.

В системе заземления поместите заземляющий электрод в вертикальное положение (под землей), как показано на рис. выше. Кроме того, насыпьте 1 фут (около 30 см) слой порошкообразной смеси древесного угля и извести вокруг заземляющей пластины (не путайте заземляющий электрод и заземляющую пластину, так как это одно и то же).

Это действие делает возможным увеличение размера заземляющего электрода, что обеспечивает лучшую непрерывность заземления (система заземления), а также помогает поддерживать влажность вокруг заземляющей пластины.

P.S: Мы опубликуем Пример расчета размера заземляющего электрода… Следите за новостями.

Полезно знать:

Не используйте кокс (после сжигания угля в топке для выделения всех газов и других компонентов, оставшиеся 88% углерода называются коксом) или каменный уголь вместо древесного угля (древесный уголь) потому что это вызывает коррозию пластины заземления.

Поскольку уровень воды в разных местах разный; поэтому глубина установки заземлителя также различна в разных районах. Но глубина установки заземляющего электрода не должна быть менее 10 футов (3 метра) и должна быть ниже 1 фута ( 304,8 мм ) от постоянного уровня воды.

Двигатели , Генератор , Трансформаторы и т.д. должны быть подключены от заземляющего электрода в двух разных местах.

Размер заземляющей пластины или заземляющего электрода для небольшой установки

При небольшой установке используйте металлический стержень (диаметр = 25 мм (1 дюйм) и длина = 2 м (6 футов) вместо заземляющей пластины для системы заземления. Металлическая труба должна быть 2 метр ниже поверхности земли.Для поддержания влажного состояния, положите 25 мм (1 дюйм) угольно-известковой смеси вокруг земляной пластины. 1 дюйм) и 4 м (12 футов) в длину. Мы обсудим метод установки последнего стержня заземления.0003

• Связанный пост: Все о системах электрозащиты, устройствах и агрегатах

Методы и типы электрического заземления

Заземление можно выполнить разными способами. Различные методы, используемые для заземления (проводка в доме или на заводе, а также другое подключенное электрическое оборудование и машины), обсуждаются следующим образом.

Пластинчатое заземление:

В системе пластинчатого заземления пластина из меди размером 60 см x 60 см x 3,18 мм (т.е. 2 фута x 2 фута x 1/8 дюйма ) или оцинкованное железо (GI) размерами 60 см x 60 см x 6,35 мм (2 фута x 2 фута x ¼ дюйма) вертикально закапывают в землю (земля яму), которая не должна быть ниже 3 м (10 футов) от уровня земли.

Для надлежащей системы заземления выполните шаги, указанные выше (введение в заземляющую пластину), чтобы поддерживать влажность вокруг заземляющего электрода или заземляющей пластины.

Заземление трубы:

Оцинкованная сталь и перфорированная труба утвержденной длины и диаметра помещаются вертикально во влажную почву в такой системе заземления. Это самая распространенная система заземления.

Размер используемой трубы зависит от силы тока и типа почвы. Размер трубы обычно составляет 40 мм (1,5 дюйма) в диаметре и 2,75 м (9 футов) в длину для обычной почвы или больше для сухой и каменистой почвы. Влажность почвы определяет длину закапываемой трубы, но обычно она должна составлять 4,75 м (15,5 футов).

Стержневое заземление

 это тот же метод, что и заземление трубы. Медный стержень диаметром 12,5 мм (1/2 дюйма) или диаметр 16 мм (0,6 дюйма) из оцинкованной стали или полая секция 25 мм (1 дюйм) трубы GI длиной более 2,5 м (8,2 фута) вертикально закапываются в землю вручную или с помощью пневматического молотка. Длина встроенных в почву электродов снижает сопротивление земли до желаемого значения.

Система заземления электродов с медными стержнями

Заземление через Waterman

В этом методе заземления для заземления используются трубы Waterman (оцинкованные GI). Обязательно проверьте сопротивление труб GI и используйте заземляющие зажимы, чтобы свести к минимуму сопротивление для правильного заземляющего соединения.

Если в качестве заземляющего провода используется многожильный провод, то очистите концы жил провода и убедитесь, что он находится в прямом и параллельном положении, которое затем можно плотно соединить с водопроводной трубой.

Ленточное или проволочное заземление:

При этом методе заземления ленточные электроды с поперечным сечением не менее 25 мм x 1,6 мм (1 дюйм x 0,06 дюйма) закапываются в горизонтальные траншеи минимальной глубины 0,5 м. Если используется медь с поперечным сечением 25 мм x 4 мм (1 дюйм x 0,15 дюйма) и размером 3,0 мм ² , если это оцинкованное железо или сталь.

Если вообще используются круглые жилы, площадь их поперечного сечения не должна быть слишком маленькой, скажем, менее 6,0 мм ² , если это оцинкованное железо или сталь. Длина проводника, закопанного в землю, обеспечивает достаточное сопротивление заземления, и эта длина не должна быть менее 15 м.

• Запись по теме: Защитные действия по предотвращению и снижению опасности поражения электрическим током

Общий метод установки электрического заземления (шаг за шагом)

Обычный метод заземления электрооборудования, устройств и приборов следующий: около 20-30 футов (6-9метров) в земле. (Обратите внимание, что глубина и ширина зависят от характера и структуры грунта)

Используйте наперстки и болты с гайками для плотного соединения проводов с опорными плитами машин. Каждая машина должна быть заземлена с двух разных точек. Минимальное расстояние между двумя заземляющими электродами должно быть 10 футов (3 м).

Спецификация SI для заземления

Ниже приведены различные спецификации в отношении заземления, рекомендованные индийскими стандартами. Вот несколько;

• Заземляющий электрод не должен располагаться (устанавливаться) близко к зданию, система установки которого заземляется, на расстоянии не менее 1,5 м.
• Сопротивление заземления должно быть достаточно низким, чтобы вызвать протекание тока, достаточного для срабатывания защитных реле или перегорания предохранителей. Его значение не является постоянным, так как меняется в зависимости от погоды, так как зависит от влажности (но не должно быть меньше 1 Ом).
• Заземляющий провод и заземляющий электрод изготовлены из одного и того же материала.
• Заземляющий электрод всегда должен располагаться в вертикальном положении внутри земли или котлована, чтобы он мог соприкасаться со всеми слоями земли.

Related Posts:

• Установка однофазной электропроводки в доме – NEC и IEC
• Установка трехфазной электропроводки в доме – NEC и IEC

Опасности незаземления системы электроснабжения

Как подчеркивалось ранее, заземление предусмотрено для заказа

• Во избежание поражения электрическим током
• Во избежание риска возгорания в результате утечки тока на землю по нежелательному пути и
• Для обеспечения того, чтобы ни один проводник с током не поднимался до потенциала по отношению к общей массе земли, чем его расчетная изоляция.

Однако, если чрезмерный ток не заземлен, приборы будут повреждены без помощи плавкого предохранителя. Вы должны отметить, что на их генерирующих станциях заземлен чрезмерный ток, поэтому заземляющие провода пропускают очень мало или вообще не пропускают ток. Следовательно, это означает, что нет необходимости заземлять какие-либо провода (активные, заземляющие и нейтральные), содержащиеся в PVC. Заземление провода под напряжением — катастрофа.

Я видел, как человека убили просто из-за того, что провод под напряжением оторвался от столба и упал на землю, пока земля была влажной. На генерирующих станциях заземляется избыточный ток, и если заземление вообще неэффективно из-за неисправности, на помощь придут прерыватели замыкания на землю. Предохранитель помогает только тогда, когда передаваемая мощность превышает номинальную мощность наших приборов, он блокирует ток от достижения наших приборов, сдувая и защищая наши приборы в процессе.

В наших электрических приборах, если чрезмерные токи не заземлены, мы можем получить сильный удар током. Заземление в электроприборах происходит только тогда, когда есть проблема, и это должно уберечь нас от опасности. Если в электронной установке металлическая часть электроприбора вступает в непосредственный контакт с проводом под напряжением, что может быть вызвано неисправностью установки или иным образом, металл будет заряжаться, и на нем будет накапливаться статический заряд.

Если вы коснетесь металлической части в этот момент, вас ударит. Но если металлическая часть прибора заземлена, заряд будет передаваться земле, а не накапливаться на металлической части прибора. Ток не течет через заземляющие провода в электроприборах, это происходит только тогда, когда возникает проблема, и только для того, чтобы направить нежелательный ток на землю, чтобы защитить нас от сильного удара.

Кроме того, если провод под напряжением случайно коснется (в неисправной системе) металлической части машины. Теперь, если человек коснется этой металлической части машины, то ток потечет через его тело на землю, следовательно, он получит удар электрическим током, что может привести к серьезным травмам, вплоть до смерти. Поэтому так важно заземление?

Электрическое заземление и заземление….. Продолжение следует…

Пожалуйста, подпишитесь ниже, если хотите получать следующий пост о Заземление/заземление , например:

• Рассчитайте размер проводника непрерывности заземления, заземляющего провода и заземляющих электродов для различных электрических устройств и оборудования, таких как двигатели, трансформаторы, домашняя проводка и т. д., с помощью простых расчетов
• Цепь заземления и ток замыкания на землю
• Защита системы заземления и дополнительных устройств, используемых в системе заземления/заземления
• Пункты, которые необходимо помнить при обеспечении заземления
• Важная инструкция по правильной системе заземления
• Правила электроснабжения о заземлении
• Как проверить сопротивление заземления с помощью тестера заземления
• Как проверить сопротивление контура заземления с помощью амперметра и вольтметра
• Защитное множественное заземление
• И многое другое….
