Как делать заземление в частном доме видео: схемы устройства, конструкция контура, правила монтажа

Заземление в частном доме: устройство контура, видео

Уже не первое столетие наша жизнь неотъемлемо связана с электричеством. Оно необходимо нам и для упрощения бытовой жизни, и для досуга, и для работы. Но электричество не только дарит нам удобство и комфорт, оно влечёт за собой риски связанные с электрошоком. В связи с этим без защитных приспособлений не обойтись. Фундаментальным из них является заземление. Если в многоэтажках инженеры сразу прорабатывают все схемы водоснабжения, электропередачи и прочие коммунальные тонкости, то в частных домах все эти проблемы приходится решать самостоятельно. Можно обратиться в энергослужбу, но проще и дешевле сделать заземление в частном доме своими руками.

Первое, что Вам потребуется – смоделировать схему. Схема заземления поможет просчитать количество необходимых материалов, даст возможность посмотреть на весь проект в целом, а в последующем – убережет от ненамеренного повреждения (чаще всего, в случае ремонта или перепланировки). В схеме Вы должны прописать и разместить абсолютно все части контура заземления:

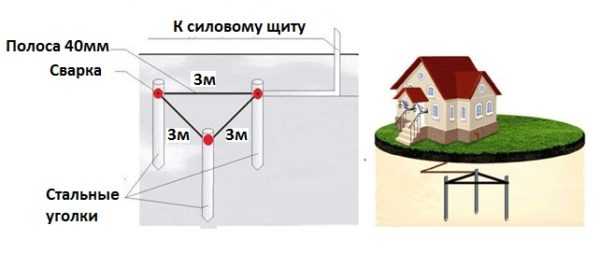

Пример схемы заземления в частном доме

1. Заземлители – электропроводники, находящиеся ниже уровня почвы (вбитые в землю). Не менее 50см заземлителя должно находиться ниже максимального уровня промерзания почвы, так же он не должен находиться на расстоянии ближе двух метров от водо- и газопроводов. Советуем устанавливать не один, а несколько заземлителей, так как земля не является линейным проводником, а её проводимость зависит от площади контакта и силы напряжения. Если же установить 2-3 заземлителя на расстоянии метра друг от друга, то между ними образуется потенциальная поверхность, которая увеличит площадь контакта с землей. Размещать заземлители следует на расстоянии более полутора метра от края отмостки.
2. Металлосвязь – металлическая конструкция, являющаяся связующим звеном между заземлителем и заземляемым объектом. Заводится в дом в виде шин заземления.
3. Главная шина заземления, заземляющая вводный щит или вводное распределительное устройство.

Совокупность вышеперечисленных деталей называют контуром заземления. Контур заземления в частном доме отличается от квартирного количеством расходного материала. Строители многоэтажек стараются свести к минимуму затраты на металл, мотивируя это снижением нагрузки на фундамент. В одноэтажных домах эта проблема не стоит, но стоит помнить, что не следует перегружать контур лишними деталями.

Есть два вида заземления – защитное и рабочее. Защитное заземление предусмотрено для предотвращения сгорания электроприборов и травм людей. Рабочее, или постоянное заземление помимо защиты, обеспечивает нормальную работу электрооборудования при различных перепадах или утечке тока. Устройство заземления в частном доме чаще всего состоит только из защитного заземления, но мы рекомендуем провести рабочее заземление в стиральную машинку, электродуховку и микроволновую печь, персональный компьютер. В виду высокой собственной электрической ёмкости и жестких условий эксплуатации, этот вид заземления будет более уместным.

Покупая все необходимые для последующей работы материалы, стоит учесть следующие факторы:

1. Расцветка оболочки заземлительных клемм должна быть желтой с продольной зелёной полоской.
2. Сечение клемм должно быть выше 4 мм2.
3. Для металлосвязи, по причине быстрого ржавения, нельзя использовать оцинковку.

Монтаж заземления принципиально не отличается от монтажа любой другой электроцепи. Стоит помнить, что провода должны проходить строго горизонтально и вертикально, соединяться под углом 90 градусов. В противном случае электрики с радостью Вас оштрафуют.

Проверка готового контура заземления – самый сложный из процессов. Во-первых, Вам потребуются специальные приборы для измерения сопротивления тока. Бытовым индикатором проверить эти цифры нельзя, поэтому Вам нужно будет взять напрокат электроиндукционный ручной мегомметр или электронный измеритель. Но идеальным вариантом я вижу вызов бригады энергетиков. Они не только профессионально проверят все составляющие схемы заземления, но и смогут выдать Вам акт ввода в эксплуатацию.

Заземление в частном доме крайне необходимо для безопасности как техники, так и людей. Сделать его самостоятельно, или вызвать мастеров – дело Ваше. Лично мы придерживаемся мнения, что каждый из нас в состоянии сделать это без посторонней помощи. Попробуйте, у Вас всё получится! А что бы было более понятно, посмотрите видео, как это делают специалисты.

Поделитесь страницей с друзьями в соц сетях!

Оставить комментарий

Заземление газового котла в частном доме своими руками — Инженерные технологии Коломна

С целью ввода в рабочее состояние и безопасного использования газового котла в квартире или в частном доме, его необходимо заземлить, руководствуясь определенными бумагами, в которых указаны нормы и правила. Как только заземление будет выполнено, нужно составить документы о приемке. В них попадает информация о различных показателях, которые имеет заземляющая схема. В этой статье мы расскажем читателям сайта Сам Электрик, как сделать заземление газового котла в частном доме своими руками.

Для чего это нужно?

Вне зависимости от принципа работы газового котла, во время эксплуатации на корпусе образуется поверхностное напряжение. Заземление позволит избежать следующих проблем при контакте с таким оборудованием:

• Износ электроники — котлы, установленные в частном доме или квартире, а также оборудованные компьютерным управлением, под воздействием вредоносного течения поверхностных токов могут выйти из строя. То же может произойти от статического электричества. В связи с этим от газового оборудования, для которого не оборудован заземляющий контур, не стоит ожидать длительной бесперебойной работы, а исправление ситуации путем замены процессора обойдется крайне дорого.
• Взрывоопасность — электричество статической природы очень часто становится причиной последующего взрыва устройств, функционирующего на газу под давлением. Если сделать заземление, станет исключенной возможность возникновения дуги.

Методика выполнения работ

В документе «Правила устройства электроустановок» четко дано понять, что заземление необходимо, однако нет требований касательно именно собранного изначально комплекта подключения заземляющего контура, касательно этого есть лишь рекомендации. Следовательно, выполнить заземление газового котла допустимо своими руками.

Для того, чтобы сделать эту работу самому корректно, необходимо:

• учесть нужный метод выполнения заземляющего контура;
• выяснить и вычислить характеристики сопротивления материала;
• произвести выбор необходимых материалов для сборки заземляющей цепи;
• выполнить экономический расчет планируемой работы.

Варианты установки заземляющей цепи различаются:

• Согласно принципиальной конструкции того или иного оборудования. Например, для привычных типов бытовой техники, таких как стиральные машины, электрочайники, электроплиты подключение существенно отличается по техническим параметрам от газового котла. ПУЭ оговаривают наиболее серьезные требования к электромонтажу последнего, так как подключить заземляющую цепь нужно предельно корректно.
• Ввиду различий сборки и монтажа. Подключение может быть реализовано либо сразу в сборе (то есть детали и устройства специализированы и сразу подходят друг к другу), либо при помощи отдельных материалов, в том числе подручных.

Схема заземления газового котла может выглядеть следующим образом:

Правила ПУЭ запрещают при заземлении подключаться к любым трубам и стоякам, когда речь идет о газовом котле.

Нужным сопротивлением для того, чтобы произвести монтаж заземляющего контура, будет то, которое рассчитывается не только от типа и параметров газового котла, но и от почвы, к которую лишние токи будут поступать. Правила устройства электроустановок диктуют следующие значения:

• В обыкновенной почве, а также в случае присутствия в ней достаточно большого процента глины, сопротивление не должно быть более 0,01 кОм. Это правило касается сетей с напряжением 380 Вольт.
• Наличие песка в грунте делает необходимым наличие сопротивления не более 0,05 кОм.

Помимо этого в ПУЭ прописаны требования для заземления котла, которые оговаривают правила выбора материала, с помощью которых будет производиться его монтаж. Эти нормы таковы:

1. Заземляющий кабель от электрощита к контуру, который находится в земле, площадью сечения должен превышать 10 мм² для меди, 16 мм² для алюминия, 75 мм² для стали.
2. Монтируемые в почву вертикальные металлоконструкции должны быть изготовлены из профильной трубы, уголка, швеллера или двутавра. Они должны соединяться точечной сваркой со специальной шиной. В составе специального ремкомплекта находятся электроды с цинковым и медным слоем на поверхности.
3. Автоматические выключатели и устройства защитного отключения. Электромонтаж газового оборудования реализуется сразу к щиту с выполненной там электроарматурой. Правила устройства электроустановок не позволяют монтировать устройство защитного отключения в цепи с котлом без заземления, однако допустимы дополнительные, дублирующие системы. Суть их заключается в том, что заземляющий контур монтируется наряду с УЗО.

Более подробно о том, как сделать заземление в частном доме, мы рассказывали в отдельной статье, где предоставили пошаговую инструкцию по монтажу контура своими руками. При расчете стоимости подключения заземляющей цепи для отопительного котла, необходимо обратить внимание на следующие моменты:

• состав почвы;
• сечение кабелей;
• конкретный тип электродов;
• метод монтажа заземления;
• газопровод котла и его протяженность;
• напольного или настенного вида котел планируется установить.

Нельзя также забывать о том, какая контора будет производить проверки правильности произведенных работ, осуществлять замеры сопротивления и работу сопутствующих электрических приборов.

Вопрос касательно проверки заземления известен массой разногласий от тех или иных источников. Произвести работы по контролю смонтированной системы, призванной заземлить газовый котел, должен сотрудник Газового хозяйства. В то же время, измерить и проконтролировать сопротивление использованных при подключении материалов обязан представитель электрической лаборатории. Истина всегда зависит от конкретного муниципального образования, потому эти вопросы нужно решить с инстанциями предварительно, чтобы избежать возникновения возможных казусов.

Протокол проверки сопротивления заземлителей и заземляющих устройств выглядит следующим образом:

Периоды измерения сопротивления регламентируется согласно параметрам конкретного оборудования, но в любом случае выполняются не реже раза в год. Максимальное значение заземляющей цепи рассчитывается зависимо от грунта, показателя его влажности и прочего. В случае соответствия измеренных данных, прописанным в ПУЭ, нормам, собственнику будет выдан акт о заземлении.

Исходя из вышесказанного, заземлить газовые котел в частном доме или квартире — это не только законодательная обязанность, но и обеспечение собственной безопасности. На видео ниже наглядно показывается порядок монтажа заземляющего контура на участке:

Теперь вы знаете, как сделать заземление газового котла в частном доме своими руками. Надеемся, предоставленная инструкция с фото и видео примерами была для вас полезной!
