В процессе ремонта хозяева дома или квартиры сталкиваются с необходимостью выполнить монтаж распределительных коробок. Провода в них нужно правильно монтировать. Самым известным способом в этом случае является скрутка. У него есть определенные преимущества и недостатки. Выполнить скрутку в распределительной коробке своими руками сможет практически каждый. Но при этом нужно узнать обо всех нюансах такой работы. Как выполнить скрутку, будет рассмотрено далее.

С чего начать?

Одним из самых давних способов подключения электрики является скрутка проводов в распределительной коробке. Как правильно выполнить подобную процедуру? Прежде чем приступать к выполнению подобной задачи, нужно рассмотреть все особенности этого процесса.

Вам будет интересно:Отгрузка товара — это что такое?

Нужно понимать, что неправильно выполненное соединение несет потенциальную угрозу для жильцов дома, их соседей. Раньше скрутка была единственным способом соединения проводов. Но со временем эта технология совершенствовалась. Люди стали применять больше электрических приборов, которые имеют высокую мощность. Поэтому на электрическую систему сегодня действуют значительные нагрузки. Обычная скрутка, к сожалению, не выдерживает такого воздействия.

Вам будет интересно:Как делают саморезы на заводе: технологии и оборудование. Станок для производства саморезов

Нужно помнить, что соединение проводов в распределительной коробке по ПУЭ не может быть выполнено с помощью обычной скрутки. В процессе строительства или реконструкции нельзя сдать в эксплуатацию объект, который имеет в этой конструкции провода, соединенные представленным способом.

Однако скрутка не теряет своей актуальности и сегодня. Применяются ее усовершенствованные разновидности. Обычная используется домашними мастерами при подключении проводов с незначительной нагрузкой. Соединение – это слабое место всей электрической системы, поэтому оно должно быть выполнено правильно. Последствиями халатного отношения к требованиям ПУЭ станет не только возможное поражение током пользователей электросети, но и возможность возникновения пожара. В этом случае неправомерные действия хозяев дома или квартиры могут стать поводом для привлечения их к уголовной ответственности. Чтобы этого не произошло, нужно выполнять все работы по подключению электрики правильно.

Распространенные ошибки

Вам будет интересно:Вакуумный подъемник: характеристики и принцип работы

Перед началом работы нужно ознакомиться с установленными требованиями относительно скрутки проводов в распределительной коробке по ПУЭ. Это позволит избежать ошибок. Начинающий электрик должен изучить все требования, которые выдвигаются подобными правилами к созданию соединений.

Некоторые мастера пренебрегают требованиями к личной безопасности. Они применяют неподходящий инструмент, который не имеет защиты от поражения электрическим током. Также важно работать в прорезиненной обуви, отключив электропитание в квартире или доме. Это простые правила, которые нужно выполнять в процессе работы.

Скрутки электрических проводов в распределительной коробке нужно делать по установленной методике. Недопустимо накручивать один провод на другой. Такую ошибку часто допускают начинающие электрики. Жилы в обязательном порядке должны равномерно накручиваться одна на другую. Только в этом случае обвитие может гарантировать достаточную механическую прочность такого соединения. Ток в этом случае будет проходить по проводнику правильно. Такое соединение при правильной эксплуатации прослужит много лет.

Многие мастера допускают ошибку при выборе длины скрутки. Ее размер должен соответствовать требованиям инструкции. Слишком короткое соединение легко разрывается. Существует определенная зависимость между длиной скрутки и толщиной провода. Чем он тоньше, тем короче может быть соединение. Толстые жилы требуют длинной скрутки.

Разновидности

Как сделать скрутку проводов в распределительной коробке? Для этого применяется несколько способов. Выполнив их правильно, можно создать качественное соединение, которое будет безопасно эксплуатироваться несколько десятков лет.

Стоит придерживаться простого правила, которое гласит, что с помощью скрутки можно соединить только однотипные провода. Если же они разные, потребуется применять специальные клеммы, зажимы. Электрики чаще всего используют следующие разновидности скрутки:

простая;
скрутка желобком;
бандажная.

Перечисленные способы могут применяться параллельно, последовательно или с ответвлением. У каждого подвида есть свои особенности. Так, простой способ соединения проводов при помощи скрутки широко применяется домашними мастерами для выполнения соединения в распределительной коробке. Однако для увеличения его надежности применяются дополнительные элементы, например, специальные колпачки.

Вам будет интересно:Подшипник UCP 205: описание, свойства и размеры

Если нужно соединить жилы большого диаметра, используется бандажная скрутка. Методика желобком применяется преимущественно для алюминиевого провода. Очень важно выполнять такое соединение с большой степенью точности.

Стоит отметить, что скрутка проводов в распределительной коробке с помощью представленных способов применяется только в том случае, если сечение жил не превышает 10 мм². Обычно в бытовых условиях применяются провода с сечением 1,5 или 2,5 мм².

В каких случаях скрутка недопустима

В некоторых случаях недопустимо использовать скрутку проводов в распределительной коробке. Как правильно выполнить соединение, указано в ПУЭ. Конечно, независимо от требований стандартов, скрутка остается самым популярным типом соединения. От нее не откажутся как профессиональные, так и начинающие мастера.

Но при этом следует помнить, что с течением времени такая фиксация постепенно ослабевает. Это объясняется остаточной упругой деформацией жил. В месте крепления переходное сопротивление растет, что приводит к перегреву провода. В этом случае соединение нарушается. Только грамотно выполненная скрутка прослужит долго.

В некоторых ситуациях из-за особенностей такого соединения нельзя даже думать о его применении при подключении. Таким ограничением может быть ток в электрической цепи, который превышает 3 А. Также категорически исключено применять представленный тип соединения, если коробка находится в горючем материале.

Если мастер является профессиональным электриком, ему также запрещено применять этот способ коммутации. В противном случае он будет нести ответственность, вплоть до уголовного наказания. Мастер, соединивший провода при помощи представленной методики, подвергает заказчиков потенциальному риску. Если произойдет возгорание (что не является редкостью при использовании скрутки), вина всецело ложится на электрика. Поэтому мастера сегодня избегают применять этот способ при выполнении своих профессиональных обязанностей.

Простая скрутка

Если, например, нужно выполнить скрутку медных проводов в распределительной коробке, которые являются однотипными, можно воспользоваться следующей инструкцией. Нужно отключить напряжение в сети. Далее обе жилы необходимо качественно зачистить. Но при этом действовать нужно осторожно, чтобы не повредить жилу.

Длина скрутки проводов в распределительной коробке может быть разной. Но стандартом считается показатель 5 см. Этого вполне достаточно, чтобы создать прочное соединение на проводах 2,5 мм².

Можно воспользоваться специальным инструментом для скрутки проводов в распределительной коробке. С помощью него легко снять изоляцию с провода, не повредив его. После этого оголенные контакты нужно протереть салфеткой, смоченной в ацетоне. Обезжирив поверхность, нужно зачистить концы наждачной бумагой. Обработку проводят до появления металлического цвета.

Сначала жилы скрещивают, а затем их скручивают с помощью пассатижей. Действовать нужно аккуратно, чтобы витки были равномерными. Должно получиться не менее 5 витков. Готовую скрутку изолируют. Для этого применяется изолента. Вместо нее лучше применять термоусадочные трубки. Их еще называют кембриками. Такие материалы качественно защитят место соединения от неблагоприятного воздействия окружающей среды. Если выполнить все действия в соответствии с инструкцией, можно получить надежную фиксацию проводов. Лучше всего этот способ применять для медного провода.

Скрутка одножильного и многожильного провода

Более сложной задачей является фиксация одножильного и многожильного провода. В этом случае также рекомендуется прибегнуть к иной методике. Но если другого выхода нет, то возможна скрутка в распределительной коробке 6 проводов многожильного типа с одножильным кабелем. Действовать нужно по инструкции, не пренебрегая ни одним этапом проведения работы.

Сначала провода оголяют с помощью специального инструмента. Если его нет, можно воспользоваться ножом, но действовать нужно осторожно. Длина оголенной жилы должна составлять не меньше 5 см. Далее концы одно- или многожильного провода обрабатывают ацетоном и наждачной бумагой.

Когда подготовительные работы будут выполнены, два провода скрещивают и на расстоянии 2,5 см от края начинают наматывать многожильный провод.

Рассматривая методику, как делать скрутки проводов в распределительной коробке, стоит уделить внимание процессу накрутки. Все тонкие жилы должны ровно ложиться на моножилу. Дальше с помощью пассатижей свободный конец нужно загнуть в сторону витков. Одножильный провод плотно прижмет участок, на который намотан многожильный. Соединение изолируется с помощью кембрика.

Эту же методику применяют в том случае, если нужно выполнить фиксацию двух многожильных проводов. Стоит помнить, что соединять алюминиевую и медную жилы нельзя. Такое действие приведет к быстрому разрушению места соединения. В итоге произойдет короткое замыкание, провод перегреется. Из-за этого может начаться пожар. Поэтому нужно совмещать только идентичные материалы.

Советы профессионалов

Вам будет интересно:ФГУП «Маяк»: реалии легендарной «сороковки»

Специалисты дают совет, как сделать скрутку проводов в распределительной коробке. Если хозяева дома все же решили выбрать именно эту методику для соединения жил кабеля, лучше всего дополнительно спаять или сварить место крепления. Это значительно повысит безопасность соединения. Оно станет неразрывным, а поэтому надежным. Если жилы имеют большой диаметр сечения, применение представленных дополнительных действий является обязательным.

Специалисты советуют применять при соединении проводов клеммы Wago. Это значительно упростит процесс крепления, а также сделает эксплуатацию электрической системы безопасной. С помощью таких приспособлений для скрутки проводов в распределительной коробке можно коммутировать кабели из меди и алюминия, жилы разного сечения.

Еще одним надежным методом фиксации является применение зажимов СИЗ. Это недорогие приспособления, которые в несколько раз повышают безопасность соединения. Не стоит экономить на собственной безопасности. Современные приспособления отличаются приемлемой стоимостью. Они обеспечивают высокий уровень безопасности.

Если фиксация была выполнена методом скрутки, не стоит сразу прятать провода в коробку. Нужно включить сеть, а затем электрические приборы. В течение нескольких часов при максимальной нагрузке на линию нужно наблюдать за местом скрутки. Только если с ним все в порядке, можно установить их в предназначенном для этого месте. Если крепление греется, нужно переделать работу снова. Это значит, что место соединения получилось ненадежным.

Пайка или сварка

Скрутка проводов в распределительной коробке будет надежной, если ее спаять или сварить. Для этого потребуется воспользоваться специальным инструментом и материалами. Зачистив концы, их скручивают. Действия похожи на простую скрутку. Но после создания такого соединения, скрученные концы окунают в расплавленный предварительно припой. Жилы опускают после этого в паяльную ванну. Когда материал остынет, нужно место крепления дополнительно защитить кембриком. Можно применять также изоленту.

Также допустимо воспользоваться паяльником. Но этот способ практически невозможно применить, если требуется спаять 3–4 жилы со стандартным сечением (2,5 мм²). В этом случае выполнить спайку можно только при наличии у инструмента толстого жала из меди. Оно должно характеризоваться высокой теплоемкостью. Мощность паяльника должна быть не менее 40 Вт (лучше 60 Вт).

Стоит отметить, что остужать место фиксации при использовании метода пайки в холодной воде категорически запрещено. Крепление в этом случае получится некачественным. В материале появляются из-за резкого перепада температуры микротрещины.

Преимущества и недостатки

Скрутка проводов в распределительной коробке, усиленная методом пайки, имеет высокую надежность и качество места фиксации. Но у этой методики есть и определенные недостатки. О них нужно узнать до начала работы.

Недостатком пайки является потребность приобретать специальный инструмент, с которым нужно уметь правильно обращаться. Процесс фиксации в этом случае получается весьма трудоемким. Конечный результат в итоге получается неразъемным. Чтобы разъединить провода, их нужно будет разрезать. Проводники при этом укоротятся.

ПУЭ также ограничивают применение этого подхода для жилых помещений. В горючих материалах применение подобного типа соединений недопустимо. С течением времени место пайки теряет напряжение, снижается показатель электропроводности.

Применение шуруповерта

С помощью шуруповерта можно создавать равномерную скрутку. При этом применять дополнительные приспособления не потребуется. Провода готовят к проведению соединения. Концы кабеля изгибают и устанавливают их в патроне шуруповерта. Его нужно зажать. Дальше необходимо нажать на кнопку инструмента. Обороты следует выставить небольшие. Провод при этом надо удерживать плоскогубцами. Когда скрутка будет выполнена, кончики обрезают. Дальше можно изолировать скрутку с помощью кембрика или изоленты. Но лучше дополнительно укрепить соединение с помощью пайки. Шуруповерт обеспечивает равномерность накрутки проводов друг на друга. Это повышает качество соединения.

Источник

правильно сделать надежную скрутку медных проводов между собой способы виды правила

Содержание

Области применения электрической скрутки проводов
Преимущества применения скруток
Разновидности скруток
Подготовительные мероприятия
Необходимые инструменты для соединения проводки
Подробная инструкция по скручиванию проводов между собой
Многопроволочные провода
Однопроволочные
Соединение медных и алюминиевых жил
Подключение разных по сечению проводов
Способы изоляции
Распространенные ошибки
Чем опасна скрутка проводов

При прокладке электрических кабелей внутри дома или квартиры жилы соединяют в распределительных коробках. Наиболее распространенная методика основана на перекручивании зачищенных сердечников. Начинающему электрику нужно знать, как правильно скрутить провода между собой и обеспечить надежную изоляцию стыка.

Области применения электрической скрутки проводов

Методику используют для соединения проводов в распределительных коробках или щитках.

При помощи скрутки можно подсоединить боковое ответвление к магистрали. Технологию иногда применяют для наращивания длины кабелей.

Преимущества применения скруток

Преимущества методики:

Быстрота выполнения работ, для которых не требуется специальный инструмент. При условии соблюдения технологии стык имеет высокую прочность и долговечность, а нанесение припоя или сварка усиливают соединение.
Простота разъединения проводов, отсутствие гильз снижают себестоимость монтажных работ.

Разновидности скруток

Существуют 2 типа скруток проводов:

Позволяющая нарастить длину магистрали или соединить линии в распределительной коробке. С сопрягаемых элементов снимают изоляцию, а затем аккуратно скручивают жилы.
Рассчитанная на организацию ответвления. На магистральном кабеле снимают часть изолятора, на оголенный участок плотно наматывают сердечник другой линии.

Подготовительные мероприятия

На этапе подготовки выводят кабели в распаечные коробки и снимают специальными клещами или строительным ножом слой изоляции. Не допускается подрезка жил, поскольку сердечник сломается по линии насечки при изгибе. Повредить одножильный провод сложно, проблема распространена при зачистке ножом медных многожильных кабелей. Если сердечник алюминиевый, то существует риск его поломки при перегибании из-за низкой пластичности металла по сравнению с медью.

Поскольку на поверхность сердечников нанесен защитный лак, жилы надо протереть салфеткой, смоченной растворителем для красок или ацетоном. Для удаления слоя окислов, образующихся при нахождении зачищенного провода на воздухе, используют мелкозернистую наждачную бумагу или надфиль.

Обработанные поверхности протирают сухой салфеткой для удаления следов пыли.

Необходимые инструменты для соединения проводки

Для выполнения работ потребуются:

кусачки для подрезки;
специальные щипцы или строительный нож для снятия изоляции;
плоскогубцы или насадка на шуруповерт для закручивания жил;
тестовый прибор для проверки работоспособности цепи.

Подробная инструкция по скручиванию проводов между собой

Способ соединения выбирают в зависимости от:

количества жил в кабелях;
материала сердечников;
сечения металлических частей.

Многопроволочные провода

Многожильные кабели из меди или алюминия можно соединить по таким технологиям:

Последовательной скрутки с наложением оголенных участков под прямым углом и последующим наматыванием одного кабеля по поверхности другого. Затем на полученное соединение накручивают свободную часть второго провода. Для повышения прочности кабели необходимо потянуть в стороны. Соединение имеет диаметр на 40-50% больше, чем у провода с изоляцией. Перед началом сопряжения на один из кабелей можно надеть термоусадочную трубку.
Параллельной скрутки, предусматривающей соединение жил по спирали. Технология обеспечивает получение плотного стыка с увеличенным пятном контакта. Для изоляции используют усадочную трубку либо ленту из ткани или ПВХ.
Бандажной скрутки, которая рассчитана на провода с увеличенным сечением сердечника, не позволяющим выполнить соединение вручную. Оголенные жилы располагают параллельно, а затем обматывают тонкой проволокой (медной или алюминиевой в зависимости от материала сопрягаемых элементов).

Однопроволочные

При соединении одножильных кабелей возникают сложности, связанные с повышенной жесткостью сердечника. При попытке изгиба элемента с увеличенным сечением (более 10 мм²) возникает риск поломки жилы. Если для удаления слоя изолятора применяют строительный нож, то лезвие направляют под углом около 30° к поверхности, предотвращая повреждение сердечника. Оголенный участок должен иметь длину не менее 50 мм.

Полученную скрутку проверяют путем подключения номинальной нагрузки. Интенсивный нагрев стыка указывает на недостаточную площадь контакта.

Одножильные провода соединяют по технологиям:

Параллельной скрутки с удержанием кабелей щипцами с защитными накладками на губках и закручиванием сердечников по спирали плоскогубцами. На полученное соединение надевают усадочную трубку и нагревают зажигалкой или строительным феном.
Последовательной стыковки с одновременным наматыванием оголенных концов проводов друг на друга. Витки должны ложиться плотно, зазоры ухудшают прочность и снижают качество соединения. Для защиты стыка используют предварительно надетую на один из кабелей усадочную трубку.
Скрутки с обваркой наконечника угольным электродом. Технологию используют при монтаже проводки в распределительных коробках. Для выполнения работ необходим малогабаритный сварочный аппарат (например, «Компакт 160»). Прогревают только наконечники скрученных жил, проварка всей линии стыка не требуется. Для изоляции используют ленту ПВХ либо усадочную трубку.

Соединение медных и алюминиевых жил

При стыковке проводов из разных металлов возникает электрохимическая коррозия.

При прохождении электрического тока сердечники постепенно разрушаются. Правила ПУЭ не допускают прямой стыковки кабелей, изготовленных из меди и алюминия. Наличие влаги либо постоянного искрения ускоряет процесс деградации, нагрев изоляции может вызвать возгорание распределительной коробки.

Для предотвращения электрохимической коррозии необходимо:

защитить соединение от притока воздуха и минимизировать скорость химических реакций;
исключить физический контакт жил из алюминия и меди.

Вместо скрутки, лучше использовать специальные клеммы Wago для разнородных проводов или винтовые зажимы с пластиковым корпусом. В бытовых условиях применяют болтовое соединение с разделением жил шайбами. Методика подходит для обработки проводов с единым сердечником, многожильные кабели при затягивании гайки выдавливаются из полостей между шайбами. Существуют гильзы биметаллического типа, надежно стыкующие алюминиевые провода с медными.

Применять скрутку можно только на короткое время на участках цепи, не предназначенных для высокой нагрузки.

Подключение разных по сечению проводов

При прокладке проводки в доме возникает необходимость в соединении толстого магистрального кабеля с ответвлениями, идущими в комнаты или к розеткам. Попытка скрутить сердечники не позволит получить надежный стык с требуемой площадью контакта. Для коммутации используют рычажные зажимы от Wago либо винтовые клеммы с пластиковым корпусом, напоминающим по конфигурации орех.

Способы изоляции

Для защиты стыка используют:

тканевую или поливинилхлоридную изоляционную ленту;
термоусадочные трубки;
предохранительные соединительные колпачки СИЗ с пружинным зажимом.

Базовым вариантом является изоляционная лента, которую плотно наматывают на скрученные жилы. Тканевый материал впитывает влагу, но пригоден для выполнения работ при отрицательной температуре. Лента на основе ПВХ затвердевает при охлаждении и становится хрупкой, но при нормальных условиях легко наматывается на кабели. В распределительных коробках лучше использовать эластичные трубки, которые плотно обволакивают металлические сердечники при нагреве строительным феном или пламенем зажигалки.

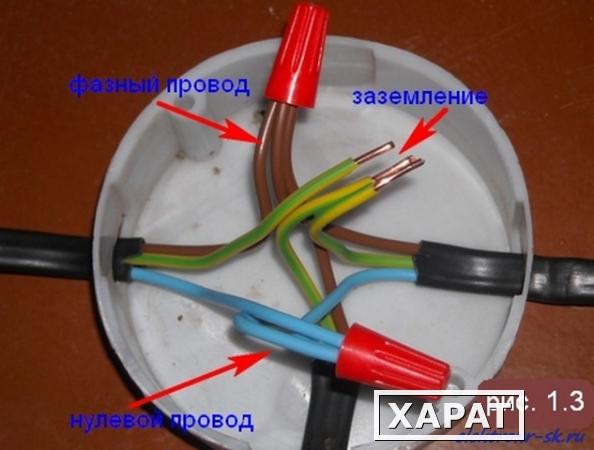

Колпачки СИЗ позволяют быстро соединить жилы, но не защищают стык от влаги. В таблице приведены размеры наконечников и допустимое сечение сопрягаемых жил. Для соединения сердечники собирают в пучок, надевают колпачок и вращают по часовой стрелке. Для создания дополнительного усилия используют специальную отвертку или насадку для шуруповерта. Можно предварительно скрутить жилы, подрезать полученное соединение и навинтить защитный колпачок до упора.

Номер СИЗ	Сечение жил, объединяемых в скрутке, мм²
1	1 – 3
2	1 – 4,5
3	1,5 – 6
4	1,5 – 9,5
5	4 – 13,5
К-6	1,5 – 9
К-8	4 – 16
К-10	8 – 32

Колпачки СИЗ допустимо снимать и использовать повторно, насадки не рассчитаны на многожильные провода. Наконечники позволяют модернизировать старые скрутки, пластиковый корпус не поддерживает горения. Колпачки не обеспечивают высокую прочность соединения жил.

Распространенные ошибки

Чтобы сделать надежную скрутку, необходимо увеличить площадь контакта металлических элементов. Не допускается наматывание жил с разным сечением или стыковка коротких сердечников. Для обеспечения стабильной работы следует снять изоляцию на 50-60 мм. Натяжение электропроводки перегружает соединение, которое расплетается с уменьшением пятна контакта. Для повышения прочности используют закрутку жил при помощи насадки, зажимаемой в патроне дрели или шуруповерта.

Чем опасна скрутка проводов

Недостатки методики:

необходимость тщательной изоляции скрученных жил;
нагрев соединенных сердечников проводов при подключении мощной нагрузки;
риск перегрева и воспламенения скрутки;
при разъединении возможна поломка сердечников кабелей.

Даже правильно выполненная скрутка выдерживает небольшие нагрузки. Линия стыка имеет сопротивление, при прохождении электрического тока жилы нагреваются. При частом включении и отключении питания сердечники разрушаются, обесточивая цепь с подсоединенными потребителями. ГОСТ 10434–82 и ПУЭ предписывают жесткое сопряжение жил с использованием пайки, сварки или зажимов.

Существует ли инструмент, предназначенный для скрепления нескольких электрических проводов, чтобы удерживать их на месте для проволочной гайки?

спросил
9 лет, 7 месяцев назад

Изменено
3 года, 9 месяцев назад

Просмотрено
13 тысяч раз

Я пытаюсь соединить три горячих провода с помощью косички, что означает, что мне нужно скрутить четыре провода 14-го калибра в гайку (я использую желтовато-коричневую гайку, которая, как мне кажется, подходит для этого).

Проблема, с которой я столкнулся, заключается в том, чтобы удерживать их все неподвижно, чтобы я мог хорошенько скрутить их вместе, прежде чем закрыть их колпачками. Есть ли инструмент, предназначенный для этого? Это проблема, которая у меня всегда была, и кажется, что кто-то придумал решение.

электрические

Да. Называется «Плоскогубцы лайнмана».

Применение:

Зачистите провода немного длиннее, чем требуется (1–1 1/2 дюйма).
Держите провода за изоляцию между большим и указательным пальцами.
Зажмите кончики всех проводов пассатижами обходчика.
Скрутите провода вместе с помощью плоскогубцев.
Обрежьте концы проводов до нужной длины.
Скрутите накручиваемый разъем провода.

Вы также можете попробовать использовать обжимные соединители с изолированными колпачками.

Но тогда вам понадобится обжимной инструмент

Или, как указывает Ожай, вы можете использовать вставные соединители для проводов. О чем вы можете прочитать в блоге

Просверлите отверстия AWG # 10 в сплошном коуше, вставьте 2 или 3 провода в отверстия и закрутите с добавлением крылышек на коуше, как барашковую гайку. Это скрутит провода вместе, чтобы сначала получить хорошее механическое соединение, прежде чем надевать разъем типа проводной гайки. Ток проходит по проводам, а не по пружине соединителя с гайкой, поэтому это механическое «соединение» — это то, что было бы желательно с использованием инструмента, который лучше справляется с работой, чем плоскогубцы.

Я видел один в продаже в магазине оптовой торговли электротоварами, но не забыл взять его, думая, что увижу его снова.

Три проволоки удобно удерживаются под углом 120 градусов друг к другу в трехкулачковом сверлильном патроне.

Самый простой «инструмент» для скручивания проводов — гайка.

Вставьте провода в проволочную гайку, раскрутив их, и по мере закручивания проволочной гайки провода будут естественным образом скручиваться.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

electric — Почему в Великобритании не используются «проволочные гайки»?

спросил
11 лет, 1 месяц назад

Изменено
1 год, 10 месяцев назад

Просмотрено
97 тысяч раз

Я никогда не видел, чтобы проволочные гайки использовались в Великобритании, но, похоже, они очень распространены в США. Почему?

электрический
Великобритания

Одна из возможных причин, указанная Ideal Industries в этой статье

Несмотря на то, что в Северной Америке это самый популярный разъем,
разъем с закручивающимся проводом остается практически неиспользованным ресурсом в Великобритании.
рынок электротехники. К сожалению, многие электрики до сих пор ассоциируют
их с некачественными гайками с резьбой от 1970-е годы;
изготовленные из керамики, они имели тенденцию очень легко трескаться.
и оголить провода, что может привести к угрозе безопасности.

Хотя кажется, что Ideal все еще пытается выйти на британский рынок накручиваемых соединителей для проводов с новым Twister® PRO ( , который для меня выглядит как обычная проволочная гайка, за исключением того, что он разноцветный ).

Коротко

Соединители Twist-on имеют плохую историю в Великобритании.
В Великобритании традиционно используются соединители с винтовыми зажимами.
UK Электрики консервативны.

Распределительные коробки

UK, выключатели, потолочные розетки и т. д. содержат достаточное количество встроенных соединителей, поэтому дополнительные незакрепленные соединители обычно не требуются.
Возможно, более популярными альтернативами являются более новые типы рычажных, защелкивающихся или штыревых соединительных блоков.

Закручивающиеся соединители

В статье Википедии о закручивающихся соединителях говорится, что 50 лет назад они были запрещены в Великобритании. Никаких ссылок не дается. Предполагается, что 50 лет назад поворотные разъемы (торговая марка «Scruit») были сделаны из керамики и могли треснуть и обнажить провода.

Великобритания Электрики — консервативная группа. Продавцы новых продуктов должны приложить немало усилий, чтобы убедить их в том, что их продукция соответствует соответствующему законодательству.

В каталоге Ideal Industries Inc. указан номер

.
Полностью соответствует стандарту BS EN 60998 Соединители проводов Twister®
соответствуют BS 7671:2008 (Правила электромонтажа 17-го издания).

Однако нередко можно увидеть напряженные усилия со стороны производителей, направленные на то, чтобы убедить британских электриков в том, что новая продукция соответствует нормам. Например. Крепеж для земли Wagobox и Ezybond Некоторые из этих новых продуктов более или менее исчезают с рынка в течение нескольких лет, другие преуспевают.

Блоки винтовых клемм

В Великобритании электрики почти всегда используют винтовые клеммы.

^{линейка размечена в см с делением в мм}

Типичным примером является белый полупрозрачный соединительный блок на переднем плане. Этот рассчитан на 5А. Доступны другие размеры для различных номинальных токов.

Электрик оставил другие разъемы на этом снимке. Я подозреваю, что они использовались для временных подключений во время установки. Я не видел ни одного в завершенной установке (но я всего лишь домохозяин, а не электрик, поэтому у меня очень ограниченный опыт)

Разъемы «Marr No.1» сзади справа внешне похожи на проволочные гайки США, но сильно отличаются. Металлическая вставка удаляется и для зажима проводов используется контргайка, затем на соединение навинчивается пластиковый изолятор.

Разъемы «Legrand 10mm2» в верхнем левом углу могут быть рассчитаны на более высокие значения тока. Обратите внимание, что пластина, которая давит на провода, устроена так, чтобы не оказывать никакого скручивающего усилия на проводники. Возможно, это позволяет избежать повреждения многожильных проводников. Это, безусловно, предотвращает прижатие проводников к одной стороне винта и, следовательно, их ненадежное зажатие на месте.

Очевидным преимуществом этих соединителей является то, что провода могут быть удалены целыми и, как правило, не требуют обрезки перед повторным подключением. У меня сложилось впечатление, что в США соединения проводов с гайками часто удаляются путем обрезания проводов, что может постепенно оставлять все меньше и меньше проводов в распределительной коробке или задней коробке для повторного соединения.

Когда необходимо соединить более двух проводов, используется немного другой тип винтового соединителя:

Выключатели, распределительные коробки и потолочные розетки часто имеют достаточную емкость, поэтому вам не нужны дополнительные соединители:

Новые соединители

Более простые в использовании соединители становятся все более распространенными:

Некоторые из них представляют собой «разъемы для освещения», используемые для соединения одножильных проводов с многожильными проводами. Все они рассчитаны на 20А и не менее 300В. Все они включают в себя тестовый порт и направляющую для обрезки проводов.

Возможно, британские электрики, ищущие новые соединители, предпочитают их накручиваемым соединителям.

Я британский электрик и жил в США.
когда я впервые увидел и использовал проволочные гайки в США, я пришел в ужас.

Откровенно говоря, стандарты и нормы электропроводки в США слабее, чем в Великобритании, а местная электропроводка довольно любительская.

Примеры.

В США в ванных комнатах разрешены розетки на 110 В. Выключатели освещения с тяговым шнуром не обязательны. В Великобритании электрические розетки и настенные выключатели запрещены.

В США существующие 2-проводные цепи, не имеющие заземления, не требуется приводить в соответствие с нормами даже при продаже недвижимости.
В Великобритании очень-очень редко можно встретить цепи без заземления.

В США в некоторых старых домах используется кабель BX с металлической оболочкой, где металлическая оболочка представляет собой землю. У него очень высокое сопротивление заземления и плохая изоляция.

В США электропроводка является радиальной ответвлением, и допускается совместное использование электроэнергии и освещения в одной цепи. В обычном доме смехотворное количество цепей. В моем собственном доме было около 40 выключателей.

Соединения часто выполняются с помощью проволочных гаек. И они не так велики. Чаще всего проволока повреждается либо из-за предварительного скручивания, либо из-за действия самой проволочной гайки. Сами провода просто затерты в коробку в клубок. Это выглядит ужасно.

В некоторых трехпроводных цепях две фазы имеют общую нейтраль. Теория состоит в том, что чистый ток через нейтраль равен нулю, когда обе нагрузки одинаковы. Однако на это может повлиять коэффициент мощности нагрузки. Также вы можете столкнуться с ситуациями, когда какой-то идиот подключил разные фазы через разные одиночные выключатели (а не через двойной выключатель, соединенный стержнем), а затем изолировал только одну сторону. Человек, работающий над этим, получает шок.

Кабель Romex в США мягче и менее прочный, чем эквивалентный кабель T&E в Великобритании. Он не является механически прочным и может быть легко поврежден.

В США разрешены 2-контактные вилки без заземления. В Великобритании все вилки трехконтактные. Трехконтактные вилки

в США не содержат предохранителей.

Трехштыревые розетки в США не имеют шторок. Ребенок может воткнуть скрепку в розетку и получить удар током. В Великобритании у розеток есть шторки, которые поднимаются длинным заземляющим контактом, который первым контактирует.

Это просто выбор.

Главное, что мне понравилось в системе электроснабжения США, это то, что лицевые панели розеток и светильников можно было поменять местами без необходимости отсоединения проводов. В остальном чувствуется отставание от Великобритании на 50 лет.

Не уверен насчет «почему бы и нет» в Великобритании (хотя у Tester101, кажется, есть хорошее объяснение [как всегда]), но в США есть тенденция, по крайней мере, в сообществе DIY, использовать новые параллельные разъемы.

В целом соединение шире, но мне легче согнуть жгут к задней части коробки, особенно когда есть три или четыре провода. Кроме того, существует тактильная обратная связь о том, что соединение каждого провода надежное, и вероятность того, что один из проводов имеет слабое соединение, меньше, чем в скрученном пучке.

Наконец, обычно требуется меньше зачищенного провода, что полезно, если вам нужно отрезать конец для нового соединения. Иногда после обрезки скрученного провода остается довольно короткий провод.

Tester101 обратился к вам «почему не в Великобритании?» вопрос. Что касается вопроса «почему в США?», я думаю, это потому, что проволочные гайки просты в использовании, дешевы и занимают мало места в коробке.

Даже дилетант может создать хорошее соединение с помощью проволочных гаек. Им не нужно учиться предварительно скручивать или что-то в этом роде: просто выровняйте провода, вставьте их и скручивайте так, как будто от этого зависит ваша жизнь (подсказка: может и так). Затем держите гайку и потяните за каждый провод, чтобы убедиться, что гайка хорошо его зацепила. Ошибся? Попробуйте еще раз, без суеты, без суеты. Действительно искалеченные вещи? Отрежьте концы, зачистите еще немного и повторите попытку. Это намного проще и надежнее, чем любая такая же дешевая альтернатива.

Строительные нормы, часть P в Великобритании не запрещают и не рекомендуют использование винтовых клемм в Великобритании. Следует отметить, что при соединении проводов их следует присоединять к клемме выключателя/контакта или использовать сертифицированное оборудование, имеющее отношение к работе!

Существует также раздел соответствия старого здания, с которым можно столкнуться во время ремонта, и в нем показаны некоторые плохие и хорошие способы выполнения определенных действий, но ничего не упоминается о соединении проводов.

Я заметил, что в каждой электроустановке, с которой я работаю в Великобритании, всегда используются блочные соединители. Я даже разобрал несколько старых светильников, сделанных в Бирмингеме в 1990 году, в которых использовались керамические блочные разъемы для подключения 220 В к балластам.
Когда я проходил сертификацию по электротехнике в Южной Африке, в примерах соединения проводов использовались пластиковые блочные соединители. Но я установил много светильников; например, потолочные вентиляторы — поставлялись с гайками, и я просто использовал их. Но другие лампы галогенного типа имели блочные разъемы.
Интересно, однако, что в течение короткого периода времени в Польше — большая часть проводки, с которой я работал (в довоенных зданиях), использовала какие-то советские керамические колпачки, а разъемы были в дефиците. Однако сегодня вы можете купить только пластиковые блочные соединители, и эти винтовые штучки не одобряются. Вы даже не можете купить их у оптовых продавцов, только на eBay, если вы в отчаянии.

Я никогда не видел каких-либо правил, запрещающих использование этих разъемов, но по моему собственному опыту я ВСЕГДА спрашивал, как долго прослужит этот провод, ввинченный вот так свободно? И я предпочел использовать блочные разъемы для спокойствия!

Если вас интересуют дополнительные строительные нормы и правила, нажмите здесь (Великобритания)

Они также распространены в Бельгии, если это что-то добавляет. Я нашел старые керамические в своем доме и очень эффективно использовал современные качественные для проводки цепей освещения. Простой в использовании, и дом еще не сгорел за 5 лет, поэтому выглядит безопасным.

Проволочные гайки не используются в Великобритании, потому что старые керамические гайки были запрещены много лет назад по уважительной причине; по той же причине запрещены розетки в ванных комнатах: 240 вольт! По крайней мере, во Флориде кодекс требует, чтобы розетка находилась в пределах 3 футов от каждого умывальника, чтобы жена могла подключить фен — отдельная цепь для ванной на GFCI. Бессмысленно говорить, что электропроводка и электрика в США в целом хуже, чем в Великобритании — просто другие системы и другие коды. Недавно у меня было 10 инспекций города для ремонта ванной комнаты, 3 из которых касались электрики — все подводные лодки должны были быть лицензированы. Жаль, что Великобритания не так бдительна в отношении работ, проводимых там на объектах недвижимости.

Причина, по которой мы не используем проволочные гайки, заключается в том, что они повреждают трос, когда их откручиваешь.
Я жил и работал в Великобритании электриком почти 14 лет.

Большинство электриков, которые считаются квалифицированными электриками, имеют не менее 3-4 лет высшего образования. Кроме того, мы проводим регулярные курсы для повышения уровня наших знаний после пересмотра правил электроснабжения. например, 16-е издание, 17-е издание и т. д.

Кроме того, вам необходимо пройти курс тестирования и проверки.

Это важно, так как каждый раз, когда продается или сдается внаем/аренда дом, квартира/квартира или жилище любого типа, необходимо проверить электрику.

Мы не используем проволочные гайки, так как скрученные медные провода ослабевают каждый раз, когда вы их раскручиваете и снова скручиваете. Клеммная колодка считается безопаснее и лучше, поскольку вы ослабляете винт, вытаскиваете провода, проверяете, снова вставляете и снова подключаете.

Сдаваемая в аренду недвижимость, в которой меняются арендаторы, должна регулярно проверяться. Проволочные гайки станут помехой. Во-вторых, как и во многих странах, использующих 220-250 вольт, только квалифицированные электрики могут проверить и сертифицировать состояние электрических систем.

Большинство электриков, которых я встречал в Калифорнии, имеют очень ограниченные знания в области тестирования и поиска неисправностей. Обычно они хотят перемонтировать дом или обновить блок предохранителей / панель, а не найти и устранить неисправность.

Вы не найдете ответа в книге правил по электротехнике, так как они являются скорее руководством по правильной работе с электрооборудованием, чем практическим руководством. Регламент дает вам европейские рекомендации, но не говорит вам, как выполнять работу.

240 Вольт везде имеет какое-то отношение к этому — не очень хорошая идея скручивать провода вместе.
