TOSHIBA 40XV550PR. Ремонт, схема, сервис
Техническое описание и состав телевизора TOSHIBA 40XV550PR, тип панели и применяемые модули. Состав модулей.
Общие рекомендации по ремонту TV LCD LCD
Внешний осмотр внешних и внутренних элементов целесообразно проводить своевременно до начала операций по их демонтажу.
В некоторых случаях видимые внешние повреждения элементов могут подсказать направления поиска неисправности и локализации дефекта ещё до начала проведения необходимых измерений в контрольных точках узлов электронных схем.
Элементы с видимыми повреждениями, например, вздувшиеся после кипения электролита конденсаторы, обуглившиеся резисторы в определённых узлах схемы, а так же кольцевые трещины в пайках помогут мастеру догадаться о причинах и возможных последствиях произошедшей неисправности.
Иногда телевизор TOSHIBA 40XV550PR просто не включается. Не горят и не моргают никакие контрольные лампочки на передней панели, телевизор не реагирует на пульт и не издаёт никаких звуков и любых признаков жизни при включении.
Наиболее вероятная причина неисправности — выход из строя общего модуля питания FSP238-4F03 (PK101V0750I) FSP272-4F02 (PK101V0930I). В случае, если он исправен, необходимо проверить элементы питания дежурного режима на плате Main Board.
При диагностике и ремонте блока питания, в первую очередь следует заменить вспухшие конденсаторы фильтра вторичных выпрямителей и проверить предохранитель и, если он оборван, необходимо выявить причину. Часто в таких случаях обнаруживается лавинный (тепловой) пробой в силовых полупроводниковых элементах модуля — диодах выпрямителя и транзисторах K3569 в первичной цепи.
В большинстве случаев, пробои ключей в импульсных источниках питания (ИИП) не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации.
Возможен брак микросхемы ШИМ 1606B (PFC), STR-A6251M (Standby DIP-7), SSC9502 (PWM resonanr SO-18) от производителя.
Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности инвертора (преобразователя питания ламп подсветки). В таких случаях проверке подлежат лампы, инвертор и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего инвертор.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
При попытках ремонта материнской платы, следует в первую очередь проверить исправность линейных стабилизаторов или преобразователей питания микросхем и, при необходимости, произвести обновление программного обеспечения (ПО).
В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов — CPU: MST99985DLD-LF-1, F25L004A, F25L008A, GT24C32 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
Прежде чем менять тюнер TDAGA4-B03A — RTUDAA019WJQZ // FQ1216ME/IH-5, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом
Следует помнить! Попытки ремонта телевизора TOSHIBA 40XV550PR, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!
Дополнительно по ремонту MainBoard
Внешний вид MainBoard STX40E показан на рисунке ниже:
Дополнительно по PSU
По условиям соответствия современным мировым стандартам для бытовых импульсных источников питания модуль FSP238-4F03 предусматривает использование узла коррекции коэффициента мощности (Power Factor Correction).
Схема PFC представляет собой повышающий обратноходовый преобразователь на основе шим-регулятора 1606B. Реактивное сопротивление электролитического конденсатора сетевого фильтра на частоте 50-60 гц составляет обычно не более 20-30 ом и его заряд непосредственно от сети через открытые диоды мог бы достигать десятков ампер в импульсе, если не применять никакой фильтрации.
В результате работы преобразования PFC, повышенное напряжение на конденсаторе (около 380в) не может непосредственно открыть выпрямительные диоды, на аноде которых напряжение всегда будет несколько меньше (около 300в) и тогда его зарядный ток будет всегда ограничен элементами ШИМ-регулятора. В итоге огибающая высокочастотных импульсов потребляемого тока повторит форму и фазу входного синусоидального напряжения. Наличие повышенного напряжения (+380V) на сетевом конденсаторе указывает на исправность узла PFC.
Внешний вид блока питания
Основные особенности устройства TOSHIBA 40XV550PR:
Установлена матрица (LCD-панель) LTA400HA07.
В управлении матрицей используется Тайминг-Контроллер (T-CON) SYNC60C4LV0.1.
Для питания ламп подсветки применяется инвертор SSI400-16T01.
Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 40XV550PR осуществляет модуль питания FSP238-4F03, либо его аналоги c использованием микросхем 1606B (PFC), STR-A6251M (Standby DIP-7), SSC9502 (PWM resonanr SO-18) и силовых ключей типа K3569.
MainBoard — основная плата (материнская плата) представляет собой модуль STX40E, с применением микросхем CPU: MST99985DLD-LF-1, F25L004A, F25L008A, GT24C32 и других.
Тюнер TDAGA4-B03A — RTUDAA019WJQZ // FQ1216ME/IH-5 обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
Brand : SAMSUNG
Model : LTA400HA07
Type : a-Si TFT-LCD, Panel
Diagonal size : 40 inch
Resolution : 1920×1080, FHD
Display Mode : S-PVA, Normally Black, Transmissive
Active Area : 885.6×498.
15 mm
Surface : Antiglare (Haze 7%)
Brightness : 430 cd/m²
Contrast Ratio : 4000:1
Display Colors : 16.7M
(8-bit), CIE1931 72%
Response Time : 8 (G to G)
Frequency : 60Hz
Lamp Type : 14 pcs CCFL
Embedded (Inverter)
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте [email protected], присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
Ближайшие в таблице модели:
TOSHIBA 42A3000PR
Panel: LC420WX7-SLC1 75008814
T-CON: 6870C-0150B LC420WX7
Inverter (backlight): PPW-EE42VT-M 6632L-0450A LC420WX7 & PPW-EE42VT-S 6632L-0451A LC420WX7
Power Supply (PSU): PE0282 V28A00036301
PWM Power: STR-Z4569, STR-W6765
MainBoard: PE0288 V28A000447A1
Тuner: ENG37E01GF
IC Main: CPU: TC90403FG; Scaler: FLI8541BE
Control: Remote: CT-865, IR PE0287A-3 V28A00044803
TOSHIBA 40XF355D
Chassis(Version) XF350
Panel: LTA400HT-Lh5
T-CON: 404652FHDSC2LV0.
2 Код: SJ-75012988
Inverter (backlight): SSI400HA22 REV0.7 -LJ97-01239B
PWM Inverter: SEM2006
MOSFET Inverter: AP4525GEH
Power Supply (PSU): PE0282 V28A00052901 , PE0428A sj-75009053
PWM Power: STR-Z4569, STR-W6765
MainBoard: PE0406 V28A000527A1 , SJ-75009209 PE0422A
Тuner: SJ-75009070 PE0284B
TOSHIBA 32RV733R. Ремонт, схема, сервис
Техническое описание и состав телевизора TOSHIBA 32RV733R, тип панели и применяемые модули. Состав модулей.
Общие рекомендации по ремонту TV LCD LCD
Диагностику неисправности телевизора TOSHIBA 32RV733R, как и всех других, целесообразно начинать с внешнего осмотра возможных изменений, как внешних, так и внутренних элементов.
В некоторых случаях видимые внешние повреждения элементов могут подсказать направления поиска неисправности и локализации дефекта до начала проведения необходимых измерений в контрольных точках узлов электронных схем.
Кольцевые трещины в пайках выводов греющихся элементов, вспухшие электролитические конденсаторы, обуглившийся слой краски на резисторах — всё это для ремонтника может являться подсказкой в предположениях о причинах и следствиях неисправности.
Если телевизор не включается, не горят и не моргают никакие индикаторы на его передней панели. Так же если телевизор не реагирует на пульт и на кнопки, не издаёт никаких звуков и любых признаков работоспособности при включении, есть определённая вероятность, что неисправен модуль питания DPS-145PP-131 A DELTA 75018013 и ему требуется ремонт. Иногда с похожими проявлениями может встречаться проблема только в отсутствии питания процессора, но это случается гораздо реже.
Диагностику неисправности модуля питания целесообразно начинать с проверки сетевого предохранителя. В случае, если он оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы — выпрямительные диоды и силовой ключ преобразователя K3569 K6A60D, которые часто в таких ситуациях обнаруживаются в состоянии пробоя.
Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы типа N-FET выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации.
Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора A6069H (7) 1607B (8) SSC9502S (18), которую желательно проверить заменой.
В случаях с использованием модуля питания с активным ККМ, поиск неисправностей иногда несколько усложняется.
Если у TOSHIBA 32RV733R нет изображения, но есть звук, есть вероятность неисправности ламп подсветки или преобразователя их питания. Следует убедиться так же в исправности электролитических конденсаторов вторичных выпрямителей общего блока питания.
В большинстве случаев, диагностика и ремонт инвертора VIT1884.00 REV2 LOGAN (75018019!!) затруднительна по причине организации защиты, которая отключает его в аварийных случаях во избежаниe возгораний при замыкании или обрывах в высоковольтных цепях и при разгерметизации ламп. Часто ремонтники блокируют цепи защиты, чтобы произвести необходимые замеры в контрольных точках инвертора для выявления причин возникновения дефекта.
Следует помнить, при отключении защиты, всегда появляется риск выхода из строя силовых элементов инвертора при диагностике.
После ремонта необходимо обязательно восстановить все штатные цепи защиты преобразователя.
В случаях попытки ремонта материнской платы MAIN (PE0828A) 75017984, необходимо проверить работоспособность стабилизаторов питания микросхем и, при возможности, произвести обновление программного обеспечения (ПО).
При ремонте платы MB, необходимо проверить её компоненты TMP91FW27UG , 24C08 , TC90417XBG-R , K4T1G164QF , TC58D02A3TA00 , BM5446 , SiI9287 , UPD720114. Неисправные элементы следует заменить.
При подозрении на неисправность тюнера ENG37F04KF, в первую очередь необходимо убедиться в наличии напряжения питания варикапов (30-33V) на соответствующем выводе тюнера, а так же других питающих его напряжений.
Владельцам и пользователям телевизора TOSHIBA 32RV733R необходимо помнить, что самостоятельный ремонт без специальных знаний,навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Скачать: схема и сервис мануал Toshiba 32RV733R — 37RV733R Service manual and schematic diagram |
Дополнительно по ремонту MainBoard
Внешний вид MainBoard PE0828 показан на рисунке ниже:
PE0828 может применяться в телевизорах:
TOSHIBA 32RV733R (Panel T315HW04 V4), TOSHIBA 37RV733R (Panel 37 inch), TOSHIBA 40RV733R (Panel LTA400HM02).
Дополнительно по PSU
Модуль питания DPS-145PP-131 выполнен с применением схемы коррекции коэффициента мощности (PFC — Power Factor Correction) в целях устранения кратных гармоник переменного тока, вносимых устройством в электросеть. Узел PFC представляет собой обратноходовый повышающий преобразователь (Step-Up Converter) на основе шим-регулятора NCP1607, который равномерно в пределах периода 50гц распределяет высокочастотные импульсы зарядного тока электролитического конденсатора фильтра выпрямителя сетевого напряжения. Ток его заряда в данном случае будет уже определяться не его реактивным сопротивлением (обычно 10-30 ом для частоты сети), а элементами преобразователя. В результате изменение амплитуды импульсов (огибающая) потребляемого тока преобразователя повторит форму и фазу входного синусоидального напряжения. На исправность узла PFC указывает наличие повышенного напряжения (около +380V) в рабочем режиме на конденсаторе сетевого фильтра.
Внешний вид блока питания
Основные особенности устройства TOSHIBA 32RV733R:
Установлена матрица (LCD-панель) T315HW04 V4.
В управлении матрицей используется Тайминг-Контроллер (T-CON) T315HW04.
Для питания ламп подсветки применяется инвертор VIT1884.00, управляется ШИМ-контроллером OZ964SN (20) AS339M-G1 (14). В качестве силовых элементов инвертора применяются ключи типа P4004ED (3) P2904BD (3).
Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 32RV733R осуществляет модуль питания DPS-145PP-131, либо его аналоги c использованием микросхем A6069H (Standby 7pin), NCP1607 (PFC), SSC9502S (PWM 18pin) и силовых ключей типа K3569 K6A60D.
MainBoard — основная плата (материнская плата) представляет собой модуль PE0828, с применением микросхем TMP91FW27UG , 24C08 , TC90417XBG-R , K4T1G164QF , TC58D02A3TA00 , BM5446 , SiI9287 , UPD720114 и других.
Тюнер ENG37F04KF обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
Brand : AUO
Model : T315HW04 V4
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.
5 inch
Resolution : 1920×1080, FHD
Display Mode : AMVA3, Normally Black, Transmissive
Active Area : 698.4×392.85 mm
Surface : Antiglare (Haze 11%), Hard coating (3H)
Brightness : 450 cd/m²
Contrast Ratio : 5000:1
Display Colors : 16.7M
(8-bit), CIE1931 72%
Response Time : 8 (G to G)
Frequency : 60Hz
Lamp Type : 4 pcs CCFL
Embedded (Inverter)
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте [email protected], присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
Ближайшие в таблице модели:
TOSHIBA 32S1750EV
Chassis(Version) MSD3463-T4C1
Panel: K320WD82
T-CON: 6870C-0442B; TL2357ML
LED driver (backlight): integrated into MainBoard
PWM LED driver: OB3350CP
Power Supply (PSU): integrated into MainBoard
PWM Power: LNK6777K
MainBoard: MSD3463-T4C1
IC Main: SPI Flash: MX25L6406E
TOSHIBA 32RV635DR
Panel: LTA320HA04
T-CON: 320HAC2LV0.
2
Inverter (backlight): SSI320_4UC01
Power Supply (PSU): SRV2169WW (68-FB43B)
PWM Power: MIP2F2 (Standby), SSC9500, FA5501 (PFC)
MainBoard: PE0719 (V28A000938A1)
Тuner: ENG37F01KF
IC Main: TAS5705PAPR, PCM1754DBQR, TMP91FW27UG(JZ)

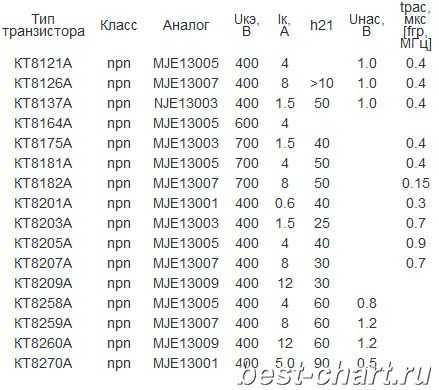

транзистор%20k3569 техническое описание и примечания по применению
Лучшие результаты (6)
| Часть | Модель ECAD | Производитель | Описание | Техническое описание Скачать | Купить Часть |
|---|---|---|---|---|---|
| UJ3C065080T3S | UnitedSiC | Мощный полевой транзистор | |||
| UF3C065080B7S | UnitedSiC | 650 В-80 мОм SiC FET D2PAK-7L | |||
| UF3C120150K4S | UnitedSiC | 1200 В-150 мОм SiC FET TO-247-4L | |||
| UF3SC120040B7S | UnitedSiC | 1200 В, 35 мОм SiC FET D2PAK-7L | |||
| UJ3C065080B3 | UnitedSiC | 650 В, 80 мОм SiC FET D2PAK-3L | |||
| UJ4C075023B7S | UnitedSiC | 750 В, 23 мОм SiC FET D2PAK-7L |
org/Product»>транзистор%20k3569 Листы данных Context Search
| Каталог Лист данных | MFG и тип | ПДФ | Теги документов |
|---|---|---|---|
хб*9Д5Н20П Реферат: khb9d0n90n 6v стабилитрон khb * 2D0N60P транзистор KHB7D0N65F BC557 транзистор kia * 278R33PI KHB9D0N90N схема ktd998 транзистор | Оригинал | 2N2904E до н.э.859 КДС135С 2N2906E до н.э.860 KAC3301QN КДС160 2Н3904 BCV71 KDB2151E хб*9Д5Н20П хб9д0н90н 6В стабилитрон хб*2Д0Н60П транзистор КХБ7Д0Н65Ф Транзистор BC557 киа*278R33PI КХБ9Схема Д0Н90Н транзистор ктд998 | |
КИА78*ПИ Реферат: Транзистор КИА78*р ТРАНЗИСТОР 2Н3904хб*9Д5Н20П хб9д0н90н КИД65004АФ ТРАНЗИСТОР мосфет КИА7812АПИ хб*2Д0Н60П | Оригинал | 2N2904E до н.э.859 КДС135С 2N2906E до н.э.860 KAC3301QN КДС160 2Н3904 BCV71 KDB2151E КИА78*пи транзистор КИА78*р ТРАНЗИСТОР 2N3904 хб*9Д5Н20П хб9д0н90н КИД65004AF ТРАНЗИСТОР MOSFET KIA7812API хб*2Д0Н60П | |
