К1216Ен1 как проверить мультиметром: проверка неисправностей современных и устаревших моделей

проверка неисправностей современных и устаревших моделей

Регулятор напряжения — это электронный прибор, устанавливаемый на автомобильных генераторах для стабилизации входного напряжения на аккумулятор. Оно должно быть в пределах 13,2 — 14,5 вольт. Отклонения как в большую, так и меньшую сторону недопустимы. Это уже будет являться неисправностью генератора. В большинстве случаев виновником неисправности бывает именно регулятор напряжения. Этот прибор хотя и имеет небольшие размеры, но именно он оберегает аккумулятор от преждевременного выхода из строя.

• Первые признаки неисправности реле-регулятора
• ​Виды существующих реле-регуляторов
• Предварительная проверка
• Как проверить регулятор напряжения генератора
  • Проверка отдельного регулятора напряжения генератора
  • Проверяем устаревший 591.3702−01
  • Как проверить мультиметром регулятор к1216ен1
• Полезные советы

Первые признаки неисправности реле-регулятора

Как проверить реле-регулятор генератора. Основным признаком отклонения выходного напряжения генератора является затрудненный пуск двигателя. Особенно часто это проявляется в холодное время года. Проверьте аккумуляторную батарею. Она должна быть чистой и сухой. На ней не должно быть белых выделений. Если они присутствуют, то возможно регулятор вышел из строя, и идет перезаряд батареи, вызывая закипание электролита.

На автомобиле наблюдается слишком яркое свечение ламп накаливания. При этом они часто перегорают. В салоне авто стоит запах горелой проводки. Нередки случаи перегорания предохранителей. При включенных фарах яркость света напрямую зависит от частоты оборотов двигателя. Все это говорит о том, что, возможно, вышел из строя стабилизатор напряжения. А попросту регулятор. Кстати, затрудненный пуск двигателя может наблюдаться как при избыточном, так и недостаточном напряжении.

Следите за контрольной лампочкой зарядного тока. Она находится на щитке приборов. Загорается красным цветом с символикой аккумулятора. Может гореть либо в полный накал, либо половина накала. При запущенном двигателе это говорит о неисправности генератора.

Электрическая неисправность генератора может проявляться тремя способами:

1. Полное отсутствие какого-либо напряжения.
2. Сильно заниженное напряжение.
3. Сильно завышенное напряжение.

​При любой из выше перечисленных неполадок в первую очередь рекомендуется проверить работоспособность реле-регулятора генератора.

​Виды существующих реле-регуляторов

С момента начала появления автомобилей прошел уже целый век. За это время регуляторы не один раз меняли свою начинку и внешний вид. Рассмотрим в первую очередь современные стабилизаторы, а потом уже устаревшие.

Регуляторы наших дней бывают двух видов:

Оба вида имеют неразборные корпуса и не подлежат ремонту. Если на генераторе выходное напряжение имеет отклонения от нормального, и есть уверенность, что виноват именно стабилизатор, то в этом случае просто меняем его на новый.

Предварительная проверка

Для проверки регулятора напряжения генератора понадобится мультиметр. Запускаем двигатель и мультиметром замеряем напряжение генератора. Один щуп измерительного прибора подсоединяем к клемме 30 генератора (та самая шпилька на задней стенке генератора, к которой идет обычно два, иногда три провода и закрепляются гайкой). Напряжение должно быть в пределах 12,5 — 12,8 вольт.

Затем запускаем двигатель и опять делаем замеры напряжения на клеммах генератора. На холостом ходе должно быть не меньше 13,2 вольт, но не более 14 вольт. Затем увеличиваем обороты двигателя до 3500 об/мин, в этом случае пределы напряжения должны быть в рамках 14,2 — 14,5. Напряжение не должно превышать значения 14,8 вольт. Если оно выше, то идет перезаряд аккумуляторной батареи.

Потом включаем дальний свет фар, печку, аварийную сигнализацию и другие приборы и опять замеряем напряжение на генераторе. Оно понизится под нагрузкой включенных приборов, но значение напряжения в этом случае не должно быть ниже 13,2 вольта. Если оно ниже минимального — «недозаряд».

В обоих случаях необходимо произвести проверку стабилизатора напряжения.

Как проверить регулятор напряжения генератора

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

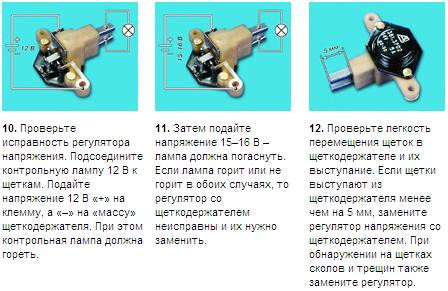

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.

Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.

Проверка отдельного регулятора напряжения генератора

Таким же способом проверяется отдельно стоящий стабилизатор. В основном он крепится на кузове в моторном отсеке. Но иногда и на крышку генератора. В любом случае откручиваем его и подсоединяем к стенду. Пусть, например, это будет стабилизатор типа Я112 В.

Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.

Проверяем устаревший 591.3702−01

Этот устаревший тип реле устанавливался почти на все заднеприводные автомобили. Относится он к отдельно стоящим. Всегда крепился к кузову моторного отсека. Схема подключения для проверки слегка отличается от вышеописанной. Действия и суть проверки остаются прежними.

Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.

Как проверить мультиметром регулятор к1216ен1

И напоследок пару слов о реле к1216ен1. Этот регулятор устанавливался на заднеприводные, и переднеприводные ВАЗы с инжекторными двигателями. Если учесть тот факт, что таких автомобилей эксплуатируется немало по всему постсоветскому пространству, нельзя обойти его стороной.

Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.

Полезные советы

Всегда старайтесь держать в чистоте аккумуляторную батарею и генератор. Так как от попадания влаги контакты часто окисляются. А это сильно мешает нормальной работе всего электрооборудования. Нередко отклонения зарядного тока происходят именно от грязи. Стоит хорошенько почистить контакты и клеммы, как неисправность исчезает сама, без всяких замен и ремонтов. Чистота — залог хорошего здоровья не только для человека, но и для автомобиля.

#s3gt_translate_tooltip_mini { display: none !important; }

Как проверить реле напряжения генератора мультиметром

Содержание

Регулятор напряжения — это электронный прибор, устанавливаемый на автомобильных генераторах для стабилизации входного напряжения на аккумулятор. Оно должно быть в пределах 13,2 — 14,5 вольт. Отклонения как в большую, так и меньшую сторону недопустимы. Это уже будет являться неисправностью генератора. В большинстве случаев виновником неисправности бывает именно регулятор напряжения. Этот прибор хотя и имеет небольшие размеры, но именно он оберегает аккумулятор от преждевременного выхода из строя.

Первые признаки неисправности реле-регулятора

Как проверить реле-регулятор генератора. Основным признаком отклонения выходного напряжения генератора является затрудненный пуск двигателя. Особенно часто это проявляется в холодное время года. Проверьте аккумуляторную батарею. Она должна быть чистой и сухой. На ней не должно быть белых выделений. Если они присутствуют, то возможно регулятор вышел из строя, и идет перезаряд батареи, вызывая закипание электролита.

На автомобиле наблюдается слишком яркое свечение ламп накаливания. При этом они часто перегорают. В салоне авто стоит запах горелой проводки. Нередки случаи перегорания предохранителей. При включенных фарах яркость света напрямую зависит от частоты оборотов двигателя. Все это говорит о том, что, возможно, вышел из строя стабилизатор напряжения. А попросту регулятор. Кстати, затрудненный пуск двигателя может наблюдаться как при избыточном, так и недостаточном напряжении.

Следите за контрольной лампочкой зарядного тока. Она находится на щитке приборов. Загорается красным цветом с символикой аккумулятора. Может гореть либо в полный накал, либо половина накала. При запущенном двигателе это говорит о неисправности генератора.

Электрическая неисправность генератора может проявляться тремя способами:

1. Полное отсутствие какого-либо напряжения.
2. Сильно заниженное напряжение.
3. Сильно завышенное напряжение.

​При любой из выше перечисленных неполадок в первую очередь рекомендуется проверить работоспособность реле-регулятора генератора.

​Виды существующих реле-регуляторов

С момента начала появления автомобилей прошел уже целый век. За это время регуляторы не один раз меняли свою начинку и внешний вид. Рассмотрим в первую очередь современные стабилизаторы, а потом уже устаревшие.

Регуляторы наших дней бывают двух видов:

встроенные — такие крепятся непосредственно к корпусу генератора и выпускаются совмещенными со щеточным узлом;

Оба вида имеют неразборные корпуса и не подлежат ремонту. Если на генераторе выходное напряжение имеет отклонения от нормального, и есть уверенность, что виноват именно стабилизатор, то в этом случае просто меняем его на новый.

Предварительная проверка

Для проверки регулятора напряжения генератора понадобится мультиметр. Запускаем двигатель и мультиметром замеряем напряжение генератора. Один щуп измерительного прибора подсоединяем к клемме 30 генератора (та самая шпилька на задней стенке генератора, к которой идет обычно два, иногда три провода и закрепляются гайкой). Напряжение должно быть в пределах 12,5 — 12,8 вольт.

Затем запускаем двигатель и опять делаем замеры напряжения на клеммах генератора. На холостом ходе должно быть не меньше 13,2 вольт, но не более 14 вольт. Затем увеличиваем обороты двигателя до 3500 об/мин, в этом случае пределы напряжения должны быть в рамках 14,2 — 14,5. Напряжение не должно превышать значения 14,8 вольт. Если оно выше, то идет перезаряд аккумуляторной батареи.

Потом включаем дальний свет фар, печку, аварийную сигнализацию и другие приборы и опять замеряем напряжение на генераторе. Оно понизится под нагрузкой включенных приборов, но значение напряжения в этом случае не должно быть ниже 13,2 вольта. Если оно ниже минимального — «недозаряд».

В обоих случаях необходимо произвести проверку стабилизатора напряжения.

Как проверить регулятор напряжения генератора

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.

Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.

Проверка отдельного регулятора напряжения генератора

Таким же способом проверяется отдельно стоящий стабилизатор. В основном он крепится на кузове в моторном отсеке. Но иногда и на крышку генератора. В любом случае откручиваем его и подсоединяем к стенду. Пусть, например, это будет стабилизатор типа Я112 В.

Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.

Проверяем устаревший 591.3702−01

Этот устаревший тип реле устанавливался почти на все заднеприводные автомобили. Относится он к отдельно стоящим. Всегда крепился к кузову моторного отсека. Схема подключения для проверки слегка отличается от вышеописанной. Действия и суть проверки остаются прежними.

Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.

Как проверить мультиметром регулятор к1216ен1

И напоследок пару слов о реле к1216ен1. Этот регулятор устанавливался на заднеприводные, и переднеприводные ВАЗы с инжекторными двигателями. Если учесть тот факт, что таких автомобилей эксплуатируется немало по всему постсоветскому пространству, нельзя обойти его стороной.

Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.

Полезные советы

Всегда старайтесь держать в чистоте аккумуляторную батарею и генератор. Так как от попадания влаги контакты часто окисляются. А это сильно мешает нормальной работе всего электрооборудования. Нередко отклонения зарядного тока происходят именно от грязи. Стоит хорошенько почистить контакты и клеммы, как неисправность исчезает сама, без всяких замен и ремонтов. Чистота — залог хорошего здоровья не только для человека, но и для автомобиля.

Доброго времени суток, дорогие друзья!

Появилась «безумная идея», так как это не род моей деятельности, проверить регулятор напряжения генератора.
Учитывая, что делаю это в первый раз, то в конце записи изложу вопросы … .

И так, в генераторе моего автомобиля стоит регулятор напряжения фирмы BOSCH 1197311557 ( заменителей много, TRANSPO IB545 в том числе ).
Нашёл схему — как регулятор задействован в системе эл. оборудования автомобиля:

При помощи «метода тыка», нашёл метод ( как его подключить ), для проверки в гаражных условиях.
Только при таком подключении, мне удалось добиться работы ( свечения ) лампы:

Приготовил всё необходимое, из того, что нашлось в гараже.
— Паяльник с принадлежностями для пайки.
— Провода.
— Лампочку.
— Зажимы ( крокодилы ).
— Зарядное устройство ( с функцией регулируемого блока питания ). Взял у знакомых.
— Регулятор напряжения.
— Мультиметр.
— Тонкие провода на щётки, так как показалось, что крокодилы очень сильно сжимают графитовые щётки.
Вообщем, получился такой набор:

Смотрим в TIS, читаем, регулятор постоянного напряжения … — 14,3 вольта:

Исходя из этого, предполагаю, что если напряжение отключится ( лампа не будет светить ) после 14,3 вольта, то регулятор напряжения в идеале.
И так, как говорится — «ближе к телу».
Подключаем — всё по схеме:

Включаем зарядное устройство, устанавливаем напряжение 12 вольт:

Постепенно прибавляем напряжение.
В процессе:

После превышения напряжения в 14,3 вольта, лампа уже не светила:

Поднимаем напряжение дальше, лампа не светится:

Поднял напряжение до 17 вольт ( наверное погорячился ), лампа не светится:

При уменьшении напряжения ( в обратном порядке ), лампочка засветилась при достижении 14. 3 вольта ( плюс, минус 0,01 вольта. «Поймать» такой момент сложновато — на данном «оборудовании». ).

Вроде бы, как всё хорошо, можно сказать, что регулятор в идеале. Но, … .
А теперь вопросы:
— При достижении напряжения в 14,28 вольта, и до отключения лампы в 14,3 вольта, лампочка светится тускло и «мерцает». Это нормально, или в чём-то проблема ( в самом регуляторе, или неправильно подобрана лампа — её мощность ( 12 V, 10 W )?
— Лампа светится тускло ( при напряжении — 12.0 вольт ). В чём причина?
— Может что-то перемудрил с подключением?

Вот, как-то так.
Может, кто-то ( профессионал — по проверке реле регуляторов ) поправит мои действия.
Буду признателен, и учту Ваши рекомендации ( на будущее ).

Когда реле напряжения ломается, появляются проблемы в работе электрооборудования. Причин, вызвавших сбой в регуляторе напряжения, может быть много, но самая распространенная из них – выкипание электролита в аккумуляторе. Регулятор напряжения (РН) ремонту не подлежит, его просто меняют на новый. Однако прежде чем его сменить, нужно убедиться, что неисправен именно он. Проверить реле-регулятор генератора можно самостоятельно.

Предназначение регулятора тока в автомобиле

В машине и в других средствах передвижения для нормального функционирования электрооборудования и других систем необходим постоянный ток -13,5–14,5 В. Если напряжение недотягивает до нормы или наоборот ее превышает, электроприборы начнут выходить из строя, а аккумуляторная батарея из-за избытка заряда сократит свой эксплуатационный срок. Реле-регулятор выступает стабилизатором этого бортового напряжения в заданных пределах, в зависимости от электрической нагрузки, частоты вращения ротора генератора и температуры окружающей среды. Он пропускает допустимое напряжение в бортовую сеть автомобиля, тем самым обеспечивая ее требуемыми параметрами.

Типы реле напряжения и их устройство

Если утрировать, то видов устройства два и работают они оба по одному принципу:

• отдельные или контактные. Устанавливается на кузове транспортного средства под капотом посредством кронштейнов. Сначала провода отходят от генератора, а потом идут на АКБ. Этот тип встречается реже, так как был выпущен лет 30 назад. Также есть модифицированные модели, которые только входят в использование. Их ключевыми элементами конструкции выступают:

1. Два блока сопротивления,
2. Намагничивающая катушка,
3. Контактная группа,
4. Металлический сердечник.

• совмещенные или электронные со щеточным узлом. Монтируется прямо на генератор. Месторасположения реле в корпусе со щетками.

Общее у обоих – неразборные корпуса, часто они просто залиты герметиками или особым клеем. Так как они не подлежат ремонту, то цена на них низкая. Раньше был еще один тип – совмещенный с клеммами, но большого распространения он не получил, поэтому рассказывать о них не стоит.

Старый и новый реле-регуляторы

Внешние признаки поломки

Признаками неисправного реле могут выступать:

• перезарядка АКБ (не хватает выделяемого заряда или выкипает электролит),
• яркость свечения фар (меняется во время поломки, когда на оборотах вала 2 тыс. /мин. Уровень напряжения выше нормы),
• запах гари внутри в салона .

Почему ломается

Нынешние реле гораздо долговечнее предшественников, но ничто не застраховано от сбоев.реле регулятор напряжения Способствовать этому могут, такие факторы как:

• короткое замыкание,
• проникание влаги (может случиться во врем мытья автомобиля),
• механические повреждения ,
• качество самого изделия (покупка устройства неизвестных производителей не гарантирует долгий срок службы).

Когда реле сломалось и происходит перезаряд, то нужно провести диагностику неполадки. Есть два способа проверки регулятора напряжения генератора – не снятого с машины или снятого. Рассмотрим оба варианта.

Проверка напряжения не снимая реле-регулятор

Как проверить реле-регулятора не снимая с машины?

Выявить «нехватку заряда» или «перезаряд» АКБ просто. При нехватке – машина не запустится, или же после вставления ключа мотор медленно начнет крутиться, иногда это сопровождается затуханием лампочек. При перезаряде – те же самые признаки, только причина будет крыться в закипании электролита. Понять это можно по его количеству в банках или белому налету на самом АКБ и вокруг него. Но следует убедиться точно, протестировав бортовой ток с помощью мультиметра, которым нужно измерить напряжение на клеммах батареи во время рабочего двигателя. Подметим, что нормальным напряжением может быть параметр – 12,7В, но если он ниже, например – 12В, то имеются неполадки.

Очень часто виновником проблем могут быть сами клеммы, так как способны окисляться, поэтому перед проверкой необходимо убрать имеющиеся налеты и закиси на клеммах и контактах.

1. Запустить двигатель и прогреть несколько минут.
2. Подсоединить щупы мультиметра к клеммам батареи, соблюдая полярность. Выставить значение на устройстве в 20 Вольт.
3. Смотрим напряжение при включенном ближнем свете, в это время все остальные электропотребители должны быть отключены. Обороты вала должны быть в значениях &#8212, 1,5–2,5 тыс. об/мин. Если напряжение в пределах 13,5–14,8В. это нормально, а если превышает, то реле негодное. В том случае, когда входящий ток меньше 13,5В, то возможно, причина сбоя либо в генераторе, либо в проводке.
4. Теперь поднимаем нагрузку и оцениваем при увеличенных оборотах до 2000–2500 тыс. об/мин. Для этого запускаем дальний свет, печку, стеклоочистители. Напряжение не должно быть меньше 13,5В и больше 14,8В.

Как проверить регулятор напряжения генератора мультиметром мы рассказали, теперь приступаем к проверке совмещенной схемы реле-регулятора вместе со щеточным узлом, так как они наиболее популярны.

Тестирование снятого регулятора (со схемой)

Электронное реле чаще всего крепится на поверхности генератора рядом с валом генератора, по которому двигаются щетки, в районе контактных колец якоря генератора. Весь совмещенный узел закрыт пластиковой крышкой. Снимается она отверткой форма, которой может быть либо крестовидной, либо шестигранник.

Этапы проведения работ:

1. Откручиваем два болта крепления и снимаем крышку.
2. Достаем щеточный узел.
3. Чистим его от графитовой пыли.
4. Собираем схему с использованием блока питания, зарядкой или вольтметром. Находим простую лампу на 12В от машины, можно с «габаритов» и провода, чтобы соединить всю схему в одно целое. Используем АКБ, если зарядное без него не работает. Уже от него провод присоединяем к регулятору, а к щеткам подключаем лампу при помощи &#171,крокодильчиков&#187,. Когда все подключено правильно лампа начнет светиться, потому что щеточный узел служит проводником электричества от вала.
5. Поднимаем напряжение на зарядке до 14,5В свет должен потухнуть, так как такое напряжение, как «отсечка» дальнейшего повышения напряжения. Снизив напряжение на зарядном устройстве, лампа должна вновь загореться. Если напряжение поднялось до 15–16В, а лампа горит, значит, реле негодно.

Схема проверки реле-регулятора

По тому же принципу можно проверить отдельный тип регулятора нового образца.
