Здравствуйте уважаемые читатели сайта sesaga. Сегодня хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны.
Характеристики, аналоги, распиновки и datasheet
IRF3205 — это мощный N-канальный полевой транзистор (MOSFET). Его предназначение заключается в использовании в схемах регуляторов мощности, высокочастотных импульсных источников питания, преобразователей, звуковых усилителей и прочего. Его главная особенность, которая выделяет его на рынке — крайне низкое сопротивление в его открытом состоянии. Оно составляет всего около 0.008 Ом. Именно поэтому его удобно использовать при создании преобразователей постоянного тока.
Помимо прочего, он относится к так называемым Power MOSFET, что означает большую толщину оксида кремния внутри на его затворе. Такое отличие позволяет ему выдерживать высокие выходные нагрузки. Благодаря параметрам этого транзистора, его используют как радиолюбители, так и промышленности. В производстве он используется при создании инверторов, электрического инструмента для коммутации цепей в них. А также зачастую пользуется спросом у автопроизводителей, если у них появляется необходимость в управлении цепями с большим током и относительно небольшим напряжением.
Высокая стойкость к нагрузкам, быстрое переключение и полные лавинные параметры, указанные в datasheet, делают его наиболее востребованным вариантом для большинства проектов.
Устройство IRF3205
Устройство и работа данного транзистора не имеет никаких отличий от устройств и работ других n-канальных МОП-транзисторов.
При подаче положительного напряжения между контактом затвора и истока между подложкой и контактом затвора образуется поперечное электрическое поле. Это поле притягивает отрицательно заряженные электроны к поверхностному слою диэлектрика. В результате такого заряда, в этом слое образуется некая область проводимости — так называемый “канал”.
Стоит заметить, что заряд накапливается, в своего рода, электрическом конденсаторе, состоящем из электрода затвора и подложки с диэлектриком. В этом конденсаторе обкладки — металлический вывод затвора и область подложки, а изоляторы — диэлектрики, состоящие из оксида кремния. Именно исходя из характеристик этого конденсатора и складывается параметр емкости затвора транзистора.
Размеры IRF3205
Такого вида транзисторы зачастую отличаются между собой толщиной и другими размерами. Чтобы не допустить какие-либо ошибки, производители всегда указывают точные габариты в datasheet компонента. Также они учитывают производственные процессы и отмечают допуски.
Исходя из этих размеров, Вы можете рассчитать правильное положение транзистора на плате и в корпусе и подобрать подходящий радиатор.
Характеристики IRF3205
- Постоянный максимальный ток на коллектора при 10В и 25C — 110А
- Постоянный максимальный ток на коллекторе при 10В и 100C — 80А
- Максимальный ток при импульсном режиме — 390А
- Максимальное напряжение на канале сток-исток — 55В
- Напряжение для открытия — 2-4В
- Максимальное напряжение на затворе — ±20В
- Сопротивление канала сток-исток — 8 мОм
- Емкость затвора — ±3200 пФ
- Время открытия — ±14 нс
- Время закрытия — ±50 нс
- Максимальная мощность рассеивания — 200 Вт
- Диапазон рабочих температур — -55-175C
- Температура пайки (до 10 секунд) — 300C
Отдельное замечание по поводу максимального тока на коллекторе. Официально указанные 110 Ампер — это действительно максимальная сила тока для кристалла, но к нему он идет по тонкой проволочке от контакта истока. Она может выдержать максимум 75А. Это ограничение носит название “Максимальный ток корпуса”.
Если Вам необходимы полные характеристики и графики зависимости, то найти Вы их сможете в официальном datasheet.
Виды IRF3205
Данный MOSFET транзистор имеет только одну форму выпуска — в корпусе TO220AB. Если Вам требуется транзистор другого размера, можно попробовать найти подходящий вам вариант среди аналогов IRF3205.
Подключение IRF3205
Подключение данного транзистора ничем не отличается от способа подключения остальных n-канальных МОП-транзисторов в корпусе ТО-220. Ниже Вы можете увидеть цоколевку выводов MOSFET’а:
Управление осуществляется затвором (gate). В теории, полевику все равно где у него сток, а где исток. Однако в жизни проблема заключается в том, что ради улучшения характеристик транзистора контакты стока и стока производители делают разными. А на мощных моделях из-за технического процесса образуется паразитный обратный диод.
Подключение к микроконтроллеру
Так как для открытия транзистора на затвор необходимо подать около 20В, то подключить его напрямую к МК, который выйдет максимум 5, не получится. Есть несколько способов решения этой задачи:
- Регулировать напряжение на затворе менее мощным транзистором, благодаря которому можно управлять напряжением в 5В. В таком случае схема будет простая и все, что придется добавить — это два резистора (подтягивающий на 10 кОм и ограничивающий ток на 100 Ом)
- Использовать специализированный драйвер. Такая микросхема будет формировать необходимый сигнал управления и выравнивать уровень между контроллером и транзистором. Ниже приведена одна из возможных схем для такого способа.
- Воспользоваться другим транзистором, у которого вольтаж открытия будет ниже. Вот список наиболее мощных и распространенных транзисторов, которые можно использовать с микроконтроллерами такими, как arduino, например:
- IRF3704ZPBF
- IRLB8743PBF
- IRL2203NPBF
- IRLB8748PBF
- IRL8113PBF
Как проверить IRF3205
Это делается, как и с любым другим полевым транзистором с изолированным затвором. Для этого достаточно одного лишь мультиметра.
Перед тем, как проводить проверку рекомендую вам замкнуть все выводы пинцетом между собой, во избежания порчи элемента статическим электричеством (если такое имеется).
Проверка диода
На что нужно обратить внимание первым делом, так это на проверку диода внутри транзистора. Для этого включаем на мультиметре режим прозвонки и прикасаемся красным щупом к контакту истока, а черным к контакту стока. Мультиметр в этом случае должен показывать значение около 400-700. После этого меняем местами щупы — тогда мультиметр должен показывать 1, если мультиметр ограничен индикацией — 1999. Высококлассные мультиметры с ограничением в 4000 будут отображать 2800.
Проверка работы транзистора

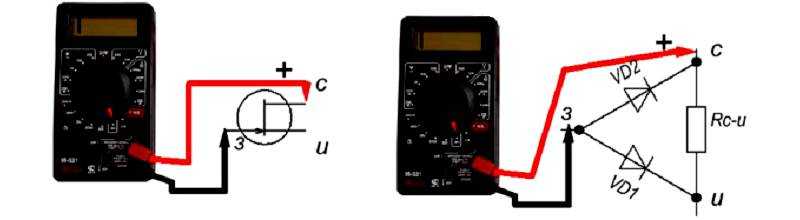

Из-за того, что в нашем случае элемент оснащен n-каналом, то для его открытия необходимо на затвор, приложить положительный потенциал. Только в таком случае через транзистор начнет проходить ток.
Снова включаем режим прозвонки на мультиметре, отрицательным щупом прикасаемся к истоку, положительный же к стоку.
В случае исправного транзистора, линия исток-сток начнет проводить ток, другими словами транзистор откроется. Чтобы это проверить, нужно прозвонить исток-сток. В случае, если мультиметр показывает какое-либо значение, значит все работает.
После проверки открытия транзистора, необходимо проверить его закрытие. Для этого на затвор нужно приложить отрицательный потенциал. Для этого присоединим отрицательный щуп к затвору, а положительный к истоку.
Снова проверяем сток-исток и тогда все, что должен показать мультиметр — падение на встроенном диоде.
Если все вышеописанные условия выполняются, значит транзистор полностью исправен и его можно использовать в своих проектах.
Применение IRF3205
Максимальное напряжение стока-истока в 55 В дает возможность использовать этот транзистор в схемах преобразователей напряжения, импульсных источников питания, блоков питания, источниках бесперебойного питания и прочем. Также зачастую при создании высокочастотных инверторов.
Так как IRF3205 имеет малую паразитную емкость, а, соответственно, и время открытия/закрытия, в совокупности с очень маленьким сопротивлением, то он является универсальным вариантом для многих проектов, связанных с коммутацией небольшого напряжения.
Если же Вам не хватает токовых характеристик этого транзистора, Вы можете подключить несколько штук параллельно, что дает хорошую возможность использовать его для управления большой нагрузкой.
Маркировка IRF3205
В маркировке данного транзистора первые две буквы (IR) означают первого производителя — International Rectifier. Сейчас этот транзистор выпускается многими компаниями, но именно с этой началась история этого компонента.
Помимо оригинальной версии, на данный момент существует еще и бессвинцовая версия, которая помечается постфиксом “Z” — (IRF3205Z), но раньше обозначение выглядело по-другому, а именно — “PbF”, что расшифровывается как Plumbum Free.
А также существуют версии в других корпусах: IRF3205ZL — TO262 (припаивание стока-радиатора к плате для охлаждения) и IRF3205ZS — D2Pak (для поверхностного монтажа).
TO262 и D2Pak, который иначе называется TO263, отличаются тем, что первый предназначен для монтажа в отверстия на плате, после чего загибается и припаивается радиатором к ней же. TO263, в свою очередь, не требует отверстий и обладает короткими выводами, что позволяет использовать его при поверхностном монтаже на небольших платах.
Аналоги IRF3205
В настоящий момент почти каждый именитый производитель, изготавливает аналоги IRF3205, Эта модель выпускается с 2001 года, при этом уже 20 лет удерживается на рынке. Вот небольшой список:
- BUZ111S
- HRF3205
- HUF75344P3
- STP80NF55-06
- STB80NF55L-08-1
Помимо этого существует и отечественный продукт — аналог с маркировкой КП783A.
Безопасная эксплуатация IRF3205
У всех МОСФЕТ транзисторов одинаковые причины для поломки.
Первое, о чем стоит помнить, так это о характеристиках конкретного экземпляра. Не вздумайте использовать его на недопустимых пределах. А при использовании на больших мощностях всегда нужно иметь под рукой дополнительное охлаждения в виде радиатора и, при необходимости, кулера.
Вторая по распространенности проблема — короткое замыкание между стоком и истоком. При такой ситуации кристалл внутри транзистора может легко расплавиться, что приведет устройство в негодность.
Последнее, о чем стоит помнить, это напряжение на затворе. В случае с этим МОП-транзистором, слой диэлектрика способен разрушиться при превышении 25 Вольт на затворе.
Чтобы выбрать подходящий для любого проекта транзистор, нужно опираться на его запас по мощности. Желательно, чтобы этот запас составлял около 30%: этого должно хватить и на нестабильность питания, и на возможную неисправность других компонентов.
Datasheet IRF3205
Даташит компонента можно найти на сайте одного из производителей. https://www.infineon.com/dgdl/irf3205pbf.pdf
Здесь Вы найдете всю наиболее полную информацию о транзисторе, его описание, характеристики, графики зависимостей и важные примечания. Обязательно изучите datasheet перед применением компонента в ответственных проектах.
Производители IRF3205
IRF3205 выпускается многими именитыми производителями радиокомпонентов и микросхем, но наиболее распространенными в СНГ являются модели производства International Rectifier и Infineon Technologies. Иногда можно встретить компоненты, выпущенные First Silicon, Nell, а также Kersemi Electronic.
Все компании имеют примерно одинаковый техпроцесс, а, соответственно, и приблизительно одинаковые характеристики. Но перед использованием конкретной марки, я советую изучить datasheet от этого производителя.
Где купить IRF3205?
Так как этот транзистор выпускается уже много лет и успел обрести огромную популярность в среде производителей и радиолюбителей, приобрести его не составит труда: купить его не только, заказав через Интернет, но и, практически, в любом обычном магазине радиокомпонентов. Однако, вероятнее всего, у нас Вы сможете купить их только с большой наценкой, чего можно избежать, если воспользуетесь услугами AliExpress.
Продавца с наилучшей ценой и быстрой доставкой Вы можете найти по ссылке. Рекомендую сразу покупать пару десятков штук, чтобы хватило на много проектов вперед, поскольку это нужная вещь, которую можно взять очень дешево.
Интересное видео по теме:
youtube.com/embed/4ZY-LGVT9y8?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
IRF3205 MOSFET Распиновка, техническое описание, характеристики и альтернативы
6 января 2019 — 0 комментариев
IRF3205 представляет собой сильноточный N-канальный MOSFET , который может коммутировать токи до 110 А и 55 В.
Конфигурация контактов
Номер контакта | Название контакта | Описание |
1 | Ворота | Управляет смещением MOSFET |
2 | Слив | Ток поступает через сток |
3 | Источник | Ток течет через источник |
Особенности
- N-канальный силовой МОП-транзистор
- Непрерывный ток стока (ID) составляет 110 А, когда VGS составляет 10 В
- Минимальное пороговое напряжение затвора 2 В
- Напряжение пробоя сток-исток: 55 В
- Низкое сопротивление во включенном состоянии 8,0 мОм
- Напряжение затвор-исток (VGS) составляет ±20 В
- Время нарастания 101 нс
- Обычно используется со схемами переключения питания
- Доступен в пакете То-220
Примечание. Полную техническую информацию можно найти в техническом описании IRF3205 , приведенном в конце этой страницы.
Alternatives for IRF3205
IRF1405, IRF1407, IRF3305, IRFZ44N, IRFB3077, IRFB4110
Other N-channel MOSFETS
IRF540N, 2N7000 , FDV301N
IRF3205 MOSFET Overview
IRF3205 представляет собой сильноточный N-канальный МОП-транзистор , который может коммутировать токи до 110 А и 55 В. Особенностью полевого МОП-транзистора является то, что он имеет очень низкое сопротивление всего 8,0 мОм, что делает его подходящим для коммутационных цепей, таких как инверторы, регуляторы скорости двигателя, преобразователи постоянного тока и т. д. Это также один из легкодоступных и дешевых полевых МОП-транзисторов с низким сопротивлением. на-сопротивление.
Итак, если вы ищете MOSFET для использования в вашей схеме переключения, которая работает ниже 55 В и менее 110 А, вы можете рассмотреть возможность использования IRF3205. Обратите внимание, что IRF3205 имеет высокое пороговое напряжение и, следовательно, не идеален для управления включением/выключением со встроенными контроллерами. Вы можете попробовать IRF540N для этой цели.
Приложения
- Коммутационные приложения
- Повышающие преобразователи
- Измельчители
- Солнечные инверторы
- Регулятор скорости
2D-модель компонента
Если вы проектируете печатную плату или плату Perf с этим компонентом, то следующее изображение из таблицы данных IRF3205 будет полезно, чтобы узнать тип и размеры его корпуса.
Теги
МОП-транзистор
IRF3205 MOSFET: распиновка, эквивалент, техническое описание [видео и часто задаваемые вопросы]
Главная Технические статьи о продукте IRF3205 MOSFET: распиновка, эквивалент, техническое описание [видео и часто задаваемые вопросы]
Подробное знакомство с литиевым элементом CR2025 [Часто задаваемые вопросы]
Датчик температуры LM35: схема контактов, техническое описание, эквивалент [Часто задаваемые вопросы]
Автор: Миа
Дата: 17 марта 2022 г.
23831
IRF3205 — сильноточный N-канальный полевой МОП-транзистор модели , способный переключать токи до 110 А и 55 В. Его легко найти в комплекте TO-220AB. Этот чип в основном используется в потребительских приложениях полного моста, а также для динамического рейтинга dv/dt.
В сегодняшнем блоге мы представим вам подробное введение в IRF3205 и постараемся охватить все аспекты этого устройства, включая его распиновку, функции, параметры, эквиваленты, приложения и так далее.
Catalog
IRF3205 Overview |
IRF3205 Related Video Instruction |
IRF3205 Pinout |
IRF3205 Features |
IRF3205 Parameters |
IRF3205 Преимущества |
IRF3205 Альтернативы |
IRF3205 Эквиваленты |
IRF3205 Applications |
IRF3205 Package |
Component Datasheet |
FAQ |
IRF3205 Overview
The IRF3205 is a high-current N- Канальный MOSFET, который может коммутировать токи до 110А и 55В. Особенность МОП-транзистора заключается в том, что он имеет очень низкое сопротивление, всего 8,0 мОм, что делает его подходящим для коммутационных цепей, таких как инверторы, регуляторы скорости двигателя, преобразователи постоянного тока и т. д. Это также один из легкодоступных и дешевых МОП-транзисторов с низкое сопротивление во включенном состоянии.
Итак, если вы ищете полевой МОП-транзистор для использования в вашей схеме переключения, которая работает ниже 55 В и менее 110 А, вы можете рассмотреть возможность использования IRF3205. Обратите внимание, что IRF3205 имеет высокое пороговое напряжение и, следовательно, не идеален для управления включением/выключением со встроенными контроллерами. Вы можете попробовать IRF540N для этой цели.
В этом видео простым способом показано, как IRF3205 работает в схеме.
Видео: Как заставить регулятор напряжения использовать MOSFET irf3205 — (простой способ)
IRF3205 Описание видео :
как сделать регулируемый регулятор напряжения с использованием Mosfet irf3205 вы можете использовать mosfet irf3205 или irfz44n.
IRF3205 Распиновка
Номер контакта | Название контакта | Описание |
1 | Ворота | Управляет смещением MOSFET |
2 | Слив | Ток поступает через сток |
3 | Источник | Ток протекает через источник |
IRF3205 Характеристики
N-канальный силовой МОП-транзистор
Непрерывный ток стока (ID) составляет 110 А, когда VGS составляет 10 В
Минимальное пороговое напряжение затвора 2 В
Напряжение пробоя сток-исток: 55 В
Низкое сопротивление во включенном состоянии 8,0 мОм
Напряжение затвор-исток (VGS) составляет ±20 В
Время нарастания 101 нс
Обычно используется со схемами переключения питания
Доступен в комплектации То-220
IRF3205 Параметры
Параметры | ИРФ3205 |
ID (при 25°C) макс. | 110,0 А |
Крепление | ТГТ |
Ptot max | 150,0 Вт |
Упаковка | К-220 |
Полярность | Н |
QG (тип. при 10 В) | 97,3 нКл |
Кгд | 36,0 нКл |
RDS (вкл) (при 10 В) макс. | 8,0 мОм |
RthJC макс. | 1,0 К/Вт |
Tj макс. | 175,0 °С |
VDS макс. | 55,0 В |
ВГС(й) мин макс | 3,0 В 2,0 В 4,0 В |
VGS макс. | 20,0 В |
IRF3205 Преимущества
Плоскоячеистая структура для широкой SOA
Оптимизирован для максимально широкой доступности от партнеров-дистрибьюторов
Квалификация продукта в соответствии со стандартом JEDEC
Кремний, оптимизированный для приложений, переключающихся ниже <100 кГц
Блок питания со сквозным отверстием отраслевого стандарта
Пакет для передачи больших токов (до 195 А, в зависимости от размера кристалла)
Возможность пайки волной припоя
IRF3205 Альтернативы
Alternatives for IRF3205 : IRF1405, IRF1407, IRF3305, IRFZ44N, IRFB3077, IRFB4110
Other N-channel MOSFETS: IRF540N, 2N7000 , FDV301N
IRF3205 Equivalents
Part Number | Описание | Производитель |
СТП80НЕ06-10 ТРАНЗИСТОРЫ | 80А, 60В, 0,01Ом, N-КАНАЛ, Si, POWER, MOSFET, TO-220AB, TO-220, 3 PIN | STMicroelectronics |
HUF75344P3 ТРАНЗИСТОРЫ | N-Channel UltraFET® Power MOSFET 55 В, 75 А, 8 мОм, TO-220, ЛИТОЙ, 3 ВЫВОДА, JEDEC VARIATION AB, 800/RAIL | Корпорация Fairchild Semiconductor |
HUF75339P3 ТРАНЗИСТОРЫ | Мощный полевой транзистор, 70 А I(D), 55 В, 0,012 Ом, 1-элементный, N-канальный, кремниевый, металлооксидно-полупроводниковый полевой транзистор, TO-220AB | Харрис Полупроводник |
IRF3205 ТРАНЗИСТОРЫ | Мощный полевой транзистор, 75 А I(D), 55 В, 0,008 Ом, 1-элементный, N-канальный, кремниевый, металлооксидно-полупроводниковый полевой транзистор, TO-220AB, TO-220AB, 3 контакта | Международный выпрямитель |
МТР75Н05ХД ТРАНЗИСТОРЫ | Мощный полевой транзистор, 75А I(D), 50В, 0,0095 Ом, 1-элементный, N-канальный, кремниевый, металлооксидный полупроводниковый полевой транзистор, TO-220AB, | Продукция Motorola Semiconductor |
ФКП70Н10 ТРАНЗИСТОРЫ | Силовой МОП-транзистор, N-канальный, QFET®, 100 В, 57 А, 23 мОм, TO-220, 1000-TUBE | ПО Полупроводник |
МТР75Н06ХД ТРАНЗИСТОРЫ | Мощный полевой транзистор, 75 А I(D), 60 В, 0,01 Ом, 1-элементный, N-канальный, кремниевый, металлооксидно-полупроводниковый полевой транзистор, TO-220AB, | Продукция Motorola Semiconductor |
HUF75344P3_NL ТРАНЗИСТОРЫ | 75 А, 55 В, 0,008 Ом, N-КАНАЛ, Si, POWER, MOSFET, TO-220AB, TO-220AB, 3 PIN | ООО «Рочестер Электроникс» |
IRF3205PBF ТРАНЗИСТОРЫ | Мощный полевой транзистор, 75 А I(D), 55 В, 0,008 Ом, 1-элементный, N-канальный, кремниевый, металлооксидно-полупроводниковый полевой транзистор, TO-220AB, БЕССВИНЦОВЫЙ, В ПЛАСТИКОВОМ УПАКОВКЕ-3 | Международный выпрямитель |
IRF3205Z ТРАНЗИСТОРЫ | Мощный полевой транзистор, 75 А I(D), 55 В, 0,0065 Ом, 1-элементный, N-канальный, кремниевый, металлооксидно-полупроводниковый полевой транзистор, TO-220AB, TO-220AB, 3 контакта | Международный выпрямитель |
IRF3205 Приложения
Комплект IRF3205
Лист технических данных компонентов
Часто задаваемые вопросы
IRF3205 – N-канальный HEXFET. HEXFET — это мощный полевой МОП-транзистор, который легко найти в корпусе TO-220AB. Диапазон рабочего напряжения этого пакета составляет 55 вольт и 110 вольт. Этот чип в основном используется в потребительских приложениях полного моста, а также для динамического рейтинга dv/dt. |
Как правило, MOSFET работает как переключатель, MOSFET регулирует напряжение и ток между истоком и стоком. Работа MOSFET зависит от МОП-конденсатора, который представляет собой полупроводниковую поверхность под оксидными слоями между выводами истока и стока. |
1) Держите MosFet за корпус или язычок, но не прикасайтесь к металлическим частям тестовых щупов любыми другими клеммами MosFet до тех пор, пока они не понадобятся. 2) Сначала прикоснитесь положительным проводом измерителя к «Gate» MosFet . 3) Теперь переместите положительный щуп на «Слив». Вы должны получить «низкое» чтение. |
Это связано с тем, что MOSFET работает быстрее, потому что использует оксид металла независимо от bjt, основанного на комбинации электронных отверстий. МОП-транзистор потребляет гораздо меньше энергии при переключении на высокой частоте из-за более высокой скорости переключения. |
Заказ и качество
Фото | Произв. Деталь № | Компания | Описание | Пакет | ПДФ | Кол-во | Цены (долл. США) | ||||||||||||||||||||
АУИРФ3205 | Компания: Infineon Technologies | Примечание:N-Channel 55V 75A (Tc) 200W (Tc) сквозное отверстие TO-220AB | Пакет:ТО-220-3 | Спецификация | В наличии:Под заказ Купить | Цена:
| Купить | ||||||||||||||||||||
АУИРФ3205З | Компания: Infineon Technologies | Примечание:N-Channel 55V 75A (Tc) 170W (Tc) сквозное отверстие TO-220AB | Пакет:ТО-220-3 | Спецификация | В наличии:Под заказ Купить | Цена:
| Купить | ||||||||||||||||||||
АУИРФ3205ЗС | Компания: Infineon Technologies | Примечание: N-канальный 55 В 75 A (Tc) 170 Вт (Tc) D2PAK для поверхностного монтажа | Пакет:TO-263-3, D²Pak (2 провода + вкладка), TO-263AB | Спецификация | В наличии:Под заказ Купить | Цена:
| Купить | ||||||||||||||||||||
АУИРФ3205ЗС | Компания: International Rectifier | Примечание: N-канальный 55 В 75 A (Tc) 170 Вт (Tc) D2PAK для поверхностного монтажа | Пакет:TO-263-3, D²Pak (2 провода + вкладка), TO-263AB | Спецификация | В наличии:Под заказ Купить | Цена:
| Купить | ||||||||||||||||||||
АУИРФ3205ЗСТРЛ | Компания: Infineon Technologies | Примечание: N-канальный 55 В 75 A (Tc) 170 Вт (Tc) D2PAK для поверхностного монтажа | Пакет:TO-263-3, D²Pak (2 отведения + вкладка), TO-263AB | Спецификация | В наличии:Под заказ Купить | Цена:
| Купить | ||||||||||||||||||||
ИРФ3205Л | Компания: Infineon Technologies | Примечание:N-Channel 55V 110A (Tc) 200W (Tc) Сквозное отверстие TO-262 | Комплект: длинные выводы TO-262-3, I²Pak, TO-262AA | Спецификация | В наличии:Под заказ Купить | Цена: | Купить | ||||||||||||||||||||
ИРФ3205ЛПБФ | Компания: Infineon Technologies | Примечание: MOSFET N-CH 55V 110A TO-262 | Пакет:ТО-262 | Спецификация | В наличии:1941 Купить | Цена:
| Купить | ||||||||||||||||||||
ИРФ3205ПБФ | Компания:Infineon Technologies | Примечание: MOSFET N-CH 55V 110A TO-220AB | Пакет:TO-220AB | Спецификация | В наличии:Под заказ Купить | Цена:
| Купить | ||||||||||||||||||||
ИРФ3205СПБФ | Компания: Infineon Technologies | Примечание: N-канальный 55 В 110 A (Tc) 200 Вт (Tc) D2PAK для поверхностного монтажа | Пакет:TO-263-3, D²Pak (2 провода + вкладка), TO-263AB | Спецификация | В наличии:Под заказ Купить | Цена: | Купить | ||||||||||||||||||||
ИРФ3205STRLPBF | Компания: Infineon Technologies | Примечание: MOSFET N-CH 55V 110A D2PAK | Пакет:D2PAK | Спецификация | В наличии:Под заказ Купить | Цена:
| Купить |
Поделиться
Статьи по теме
MAX7219 8-разрядный драйвер светодиодного дисплея Обзор [Видео]
Mia
10 марта 2022 г.
17611
MAX7219представляет собой микросхему, предназначенную для управления светодиодной матрицей 8×8. IC представляет собой драйвер дисплея с последовательным входом и общим отрицательным катодом, который связывает микропроцессоры (или микроконтроллеры) с 7-сегментным номером…
Продолжить чтение »
Ирэн
21 января 2022 г.
1941
Обзор продукта MCP6004 представляет собой 14-контактный корпус с четырьмя операционными усилителями. Операционные усилители известны своей малой мощностью и высоким усилением полосы пропускания. Коэффициент усиления полосы пропускания составляет до 1 МГц, а рабочее напряжение может достигать 1…
Продолжить чтение »
ЦАП MCP4728: техническое описание, адрес, характеристики [видео и часто задаваемые вопросы]
Ирэн
17 марта 2022 г.
988
Обзор продукта Устройство MCP4728 представляет собой четырехканальный цифро-аналоговый преобразователь (ЦАП) с 12-разрядным выходным напряжением и энергонезависимой памятью (EEPROM).
