IP [International Protection] — это международные стандарты защиты
электрического и электротехнического оборудования от потенциально
опасного воздействия окружающей среды.
Этот норматив несёт информацию о защите обслуживающего персонала от
поражения электрическим током при работе с прибором и о степени защиты
расположенных внутри прибора электронных компонентов от проникновения пыли и влаги.
Норматив IP признан во всём мире и используется гораздо чаще, чем ссылки на
национальные стандарты.
Поэтому, выбирая приборы для конкретных условий эксплуатации,
необходимо обращать внимание не только на внешний вид приборов,
но и на степень его защиты по IP.

Согласно принятой классификации, степень защиты IP, которой соответствует
сертифицированное оборудование, сопровождается двухразрядным номером,
например: IP65, IP68.

• Первая цифра стандарта IP — это степень защиты от механических
  повреждений [проникновение и воздействие твердых предметов]
• Вторая цифра стандарта IP — это степень защиты от проникновения
  внутрь корпуса влаги или воды]

Таким образом, чем больше указанное двухзначное число,
тем выше степень защиты оборудования от вредного воздействия
окружающей среды.

Первая цифра стандарта IP: защита от механических повреждений
IP 0x	Нет защиты от механических повреждений. Открытая конструкция, никакой защиты от пыли, никакой защиты персонала от прикосновения к токоведущим частям.
IP 1x	Защита от проникновения в конструкцию крупных предметов диаметром более 50 мм. Частичная защита от случайного касания токоведущих частей человеком (защита от касания ладонью).
IP 2x	Защита конструкции от проникновения внутрь предметов диаметром более 12 мм. Защита от прикосновения пальцами к токоведущим частям.
IP 3x	Конструкция не допускает проникновения внутрь предметов диаметром более 2,5 мм. Защита персонала от случайного касания токоведущих частей инструментом или пальцами.
IP 4x	В конструкцию не могут попасть предметы диаметром более 1 мм. Конструкция защищает от прикосновения пальцами или инструментом к токоведущим частям изделия.
IP 5x	Снижена возможность проникновения пыли внутрь корпуса изделия. Полная защита от прикосновения к токоведущим частям оборудования.
IP 6x	Пыленепроницаемость. Никакая пыль не может проникать внутрь конструкции.

Материал из Википедии — свободной энциклопедии

Ультразвуковой расходомер US-800 двухканальный с однолучевыми УПР

Ультразвуковой преобразователь расхода УПР больших диаметров, двухлучевой, бесфланцевый под сварку

Электронный блок расходомера US-800

Одноканальный двухлучевой ультразвуковой расходомер US-800 с фланцевым УПР большого диаметра

Ультразвуковой расходомер US-800 двухлучевой с фланцевым УПР

Измерительный блок теплосчетчика ЭНКОНТ

Одноканальный двухлучевой ультразвуковой расходомер US-800 с бесфланцевым УПР большого диаметра

Электронный блок расходомера US-800 в уменьшенном корпусе с креплением на DIN-рейку и внешним блоком питания

Ультразвуковой преобразователь расхода УПР большого диаметра, двухлучевой, бесфланцевый под сварку

Ультразвуковой расходомер US-800 с однолучевым фланцевым УПР

Ультразвуковой теплосчетчик ЭНКОНТ с двухлучевыми фланцевыми преобразователями расхода УПР больших диаметров

Ультразвуковой теплосчетчик ЭНКОНТ с двухлучевыми преобразователя расхода

Ультразвуковой преобразователь расхода УПР двухлучевой фланцевый к расходомеру US800

Измерительный блок теплосчетчика ЭНКОНТ

Ультразвуковой преобразователь расхода УПР больших диаметров, двухлучевой, бесфланцевый под сварку

Ультразвуковой теплосчетчик ЭНКОНТ для открытой системы теплоучета

Ультразвуковой преобразователь расхода УПР больших диаметров, двухлучевой, фланцевый

Возможно Вас заинтересует:

• Расходомер воды
• Расходомер воды высокопомехозащищенный
• Расходомер сточных вод
• Расходомер мазута / масла
• Расходомер кислот / щелочей / агрессивных жидкостей
• Расходомер для канализации

• Теплосчетчик ЭНКОНТ для закрытых/открытых систем теплоучета

Расшифровка степеней защиты IP

IP20-IP24

IP30-IP34

IP40-IP45

IP50-IP57

IP64-IP69

IP расшифровка

IP: буквально – International Protection – международная защита; общепринятое – Ingress Protection Rating – степень защиты от проникновения (= класс защиты).

В России обозначение степеней защиты нормируется ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)» (IEC 60529:2013).

Оболочка – элемент, обеспечивающий защиту оборудования от внешних контактов и воздействий.

Записывается как IPXY:

где X – 1-е число – степень защиты от пыли и твердых предметов: 0–6.

       Y – 2-е число – степень защиты от влаги: 0–9.

IP00 расшифровка

Степень защиты IP00 означает:

0 – оборудование не имеет защиты от попадания внутрь оболочки посторонних внешних предметов;

0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.

Электрооборудование со степенью защиты IP00 не защищено от попадания внутрь оболочки твердых внешних предметов или влаги, имеет очень узкую нишу безопасного применения и может использоваться только в надежно изолирующих корпусах в сухих помещениях.

Примеры таких устройств: печатная плата (работающая без корпуса), электропровод (без оболочки) и т.п.

IP10 расшифровка

Степень защиты IP10 означает:

1 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 50 мм;

0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.

Электрооборудование со степенью защиты IP10 может использоваться в закрытых помещениях, доступ в которые разрешается только уполномоченным на это и обученным лицам.

Примеры таких устройств: мультиметры, электрические измерительные приборы, предназначенные для помещения в защищенные короба, потолочные светильники, источники бесперебойного питания, усилители.

IP20 расшифровка

Степень защиты IP20 означает:

2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм;

0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.

Электрооборудование со степенью защиты IP20 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях. Такими помещениями являются теплый сухой цех, театр, офис, магазин и т.п.

Примеры таких устройств: светильники для внутреннего и внешнего освещения, установленные во влагозащищенных корпусах, в охранно-пожарных приёмно-контрольных приборах, розетка открытой установки и т.п.

IP21 расшифровка

Степень защиты IP21 означает:

2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм;

1 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих вертикально.

Электрооборудование со степенью защиты IP21 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях, и/или во влажных помещениях, в заданном вертикальном положении.

Примеры таких устройств: электрический конвектор отопления, клавишный переключатель электрических цепей, розетки, преобразователи частоты и т.п.

IP22 расшифровка

Степень защиты IP22 означает:

2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм;

2 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 15 градусов.

Электрооборудование со степенью защиты IP22 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях, и/или во влажных помещениях, не строго в вертикальном положении.

Примеры таких устройств: светодиодные осветительные устройства, судовые электроконвекторы, блоки питания светодиодных лент и т. п.

IP23 расшифровка

Степень защиты IP23 означает:

2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм;

3 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 60 градусов.

Электрооборудование со степенью защиты IP23 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях, и/или в местах, подвергающихся попаданию дождя, но не струй снизу.

Примеры таких устройств: специализированные светодиодные осветительные устройства, такие как уличные светильники.

IP24 расшифровка

Степень защиты IP24 означает:

2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм;

4 – оборудование имеет защиту от попадания внутрь оболочки брызг, падающих под любым углом.

Электрооборудование со степенью защиты IP24 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях, и/или в местах, подвергающихся попаданию дождя и струй.

Примеры таких устройств: конвекторы, используемые для обогрева ванных комнат и подобных помещений, осветительные приборы, вентиляционные системы, специализированные осветительные устройства – например, на станциях с прохождением транспортных средств.

IP30 расшифровка

Степень защиты IP30 означает:

3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм;

0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.

Электрооборудование со степенью защиты IP30 может использоваться в сухих помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях. Нельзя допускать попадания влаги.

Примеры таких устройств: распределительные шкафы, компактные пластиковые кожухи, источники бесперебойного питания, навесные распределительные шкафы, защитные пластиковые корпуса.

IP31 расшифровка

Степень защиты IP31 означает:

3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм;

1 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих вертикально.

Электрооборудование со степенью защиты IP31 может использоваться в обычных помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях и/или во влажных помещениях, в заданном вертикальном положении.

Примеры таких устройств: терморегуляторы систем «теплый пол», ящики с понижающим трансформаторным напряжением 220В, шкафы учета, электромеханические напольные шкафы и т.п.

IP32 расшифровка

Степень защиты IP32 означает:

3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм;

2 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 15 градусов.

Электрооборудование со степенью защиты IP32 может использоваться в сухих помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях, и/или во влажных помещениях, не строго в вертикальном положении.

Примеры таких устройств: ящики силовые, выключатели нагрузки, пластиковые защитные кожухи, защитные пластиковые корпуса для электрооборудования.

IP33 расшифровка

Степень защиты IP33 означает:

3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм;

3 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 60 градусов.

Электрооборудование со степенью защиты IP33 может использоваться в обычных помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях и/или в местах, подвергающихся попаданию дождя, но не струй снизу.

Примеры таких устройств: светодиодные ленты, некоторые потолочные светильники, сигнализаторы давления, распределительные приборы и т.п.

IP34 расшифровка

Степень защиты IP34 означает:

3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм;

4 – оборудование имеет защиту от попадания внутрь оболочки брызг, падающих под любым углом.

Электрооборудование со степенью защиты IP34 может использоваться в обычных помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях и/или в местах, подвергающихся попаданию дождя и струй.

Примеры таких устройств: приборы фазировки, светодиодные модули, такие как панели заливного света, бытовые вытяжные вентиляторы, акустические системы и т.п.

IP40 расшифровка

Степень защиты IP40 означает:

4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;

0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.

Электрооборудование со степенью защиты IP40 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях.

Примеры таких устройств: LED-светильники, устройства нормирования сигналов, настенные шкафы навесного монтажа, пластиковые корпуса измерительных приборов, сигнальные лампы, лазерные измерительные приборы.

IP41 расшифровка

Степень защиты IP41 означает:

4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;

1 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих вертикально.

Электрооборудование со степенью защиты IP41 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или во влажных помещениях, в заданном вертикальном положении.

Примеры таких устройств: LED-светильники, устройства нормирования сигналов, настенные шкафы навесного монтажа, пластиковые корпуса измерительных приборов, встраиваемые пластиковые боксы, монтажные коробки.

IP42 расшифровка

Степень защиты IP42 означает:

4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;

2 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 15 градусов.

Электрооборудование со степенью защиты IP42 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или во влажных помещениях, не строго в вертикальном положении.

Примеры таких устройств: технический манометр, распределительные коробки открытой установки, настенные шкафы навесного монтажа, пластиковые корпуса измерительных приборов, встраиваемые пластиковые боксы, монтажные коробки.

IP43 расшифровка

Степень защиты IP43 означает:

4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;

3 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 60 градусов.

Электрооборудование со степенью защиты IP43 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или в местах, подвергающихся попаданию дождя, но не струй снизу.

Примеры таких устройств: технические манометры, технические барометры, пожарные извещатели, пластиковые корпуса измерительных приборов, встраиваемые пластиковые боксы, монтажные коробки.

IP44 расшифровка

Степень защиты IP44 означает:

4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;

4 – оборудование имеет защиту от попадания внутрь оболочки брызг, падающих под любым углом.

Электрооборудование со степенью защиты IP44 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или в местах, подвергающихся попаданию дождя и струй.

Примеры таких устройств: технические манометры, технические барометры, пожарные извещатели, кабельные тестеры, фотореле, панельные вилки, пластиковые корпуса электроприборов, розеток, встраиваемые пластиковые боксы.

IP45 расшифровка

Степень защиты IP45 означает:

4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;

5 – оборудование имеет защиту от попадания внутрь оболочки струй, падающих под любым углом.

Электрооборудование со степенью защиты IP45 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или в местах, подвергающихся мойке струями воды средней мощности.

Примеры таких устройств: технические манометры, технические барометры, пожарные извещатели, UV-ловушки для насекомых, наборы для трассировки кабелей, панельные вилки, пластиковые корпуса электроприборов, розеток, встраиваемые пластиковые боксы.

IP50 расшифровка

Степень защиты IP50 означает:

5 – оборудование защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.

Электрооборудование со степенью защиты IP50 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях. Нельзя допускать попадания влаги.

Примеры таких устройств: тумблеры, нажимные кнопки, светодиодные светильники, мультиметры, пластиковые защитные кожухи, защитные пластиковые корпуса для электрооборудования.

IP51 расшифровка

Степень защиты IP51 означает:

5 – оборудование защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

1 – оборудование защищено от попадания внутрь оболочки капель конденсата, падающих вертикально.

Электрооборудование со степенью защиты IP51 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях и/или во влажных помещениях, в заданном вертикальном положении.

Примеры таких устройств: электросчетчики, цифровые индикаторы, поворотные камеры, приборы учета, пластиковые защитные кожухи, защитные пластиковые корпуса для электрооборудования.

IP52 расшифровка

Степень защиты IP52 означает:

5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

2 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 15 градусов.

Электрооборудование со степенью защиты IP52 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или во влажных помещениях, не строго в вертикальном положении.

Примеры таких устройств: пожарные извещатели, UV-ловушки для насекомых, защищенные мультиметры, тепловизоры, пластиковые корпуса электроприборов, розеток, встраиваемые пластиковые боксы, тестеры витой пары.

IP53 расшифровка

Степень защиты IP53 означает:

5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

3 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 60 градусов.

Электрооборудование со степенью защиты IP53 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающихся попаданию дождя, но не струй снизу.

Примеры таких устройств: технические манометры, защищенные мультиметры, тепловизоры, пластиковые корпуса электроприборов, розеток, встраиваемые пластиковые боксы, тестеры витой пары, светосигнальные светодиодные приборы.

IP54 расшифровка

Степень защиты IP54 означает:

5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

4 – оборудование имеет защиту от попадания внутрь оболочки брызг, падающих под любым углом.

Электрооборудование со степенью защиты IP54 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающиеся попаданию дождя и струй.

Примеры таких устройств: технические манометры, защищенные мультиметры, лазерные нивелиры, ультразвуковые тепломеры, встраиваемые пластиковые боксы, тестеры витой пары.

IP55 расшифровка

Степень защиты IP55 означает:

5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

5 – оборудование имеет защиту от попадания внутрь оболочки струй, падающих под любым углом.

Электрооборудование со степенью защиты IP55 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающиеся мойке струями воды средней мощности.

Примеры таких устройств: защищенные мультиметры, лазерные нивелиры, ультразвуковые тепломеры, защитные корпуса электроприборов, многофункциональные кабельные тестеры.

IP56 расшифровка

Степень защиты IP56 означает:

5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

6 – оборудование имеет защиту от попадания внутрь оболочки динамического воздействия потоков воды.

Электрооборудование со степенью защиты IP56 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающихся энергичной мойке или штормам.

Примеры таких устройств: промышленные конвекторы, ультразвуковые тепломеры, защитные корпуса электроприборов, многофункциональные кабельные тестеры, водонепроницаемые выключатели.

IP57 расшифровка

Степень защиты IP57 означает:

5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

7 – оборудование имеет защиту от попадания внутрь оболочки воды при погружении на определенную глубину и время.

Электрооборудование со степенью защиты IP56 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или во временно затопляемых местах или надолго оказывающихся под снегом.

Примеры таких устройств: защищенные мультиметры, ультразвуковые тепломеры, защитные корпуса электроприборов, многофункциональные кабельные тестеры, водонепроницаемые выключатели, радиостанции.

IP64 расшифровка

Степень защиты IP64 означает:

6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

4 – оборудование имеет защиту от попадания внутрь оболочки брызг, падающих под любым углом.

Электрооборудование со степенью защиты IP64 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или в местах, куда попадают дождь и струи воды.

Примеры таких устройств: технические манометры, защищенные мультиметры, встраиваемые пластиковые боксы, тестеры витой пары, приборы управления доступом и охранной сигнализацией.

IP65 расшифровка

Степень защиты IP65 означает:

6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

5 – оборудование имеет защиту от попадания внутрь оболочки струй, падающих под любым углом.

Электрооборудование со степенью защиты IP65 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или в местах, подвергающихся мойке струями воды средней мощности.

Примеры таких устройств: многофункциональные кабельные тестеры, приборы управления доступом и охранной сигнализацией, специализированные светильники, влагозащищенные кондуктометры.

IP66 расшифровка

Степень защиты IP66 означает:

6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

6 – оборудование имеет защиту от динамического воздействия потоков воды.

Электрооборудование со степенью защиты IP66 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или в местах, подвергающихся энергичной мойке или штормам.

Примеры таких устройств: многофункциональные кабельные тестеры, специализированные видеорегистраторы, влагозащищенные кондуктометры, светодиодные приборы.

IP67 расшифровка

Степень защиты IP67 означает:

6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

7 – оборудование имеет защиту от попадания внутрь оболочки воды при погружении на определенную глубину и время.

Электрооборудование со степенью защиты IP67 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или во временно затопляемых местах или надолго оказывающихся под снегом.

Примеры таких устройств: многофункциональные кабельные тестеры, влагозащищенные кондуктометры, светодиодные приборы, счетчики воды, оксиметры, пирометры.

IP68 расшифровка

Степень защиты IP68 означает:

6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

8 – оборудование имеет защиту от попадания внутрь оболочки воды при неограниченном по времени погружении на определенную глубину.

Электрооборудование со степенью защиты IP68 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или при полном подводном погружении.

Примеры таких устройств: многофункциональные кабельные тестеры, влагозащищенные кондуктометры, светодиодные приборы, счетчики воды, водонепроницаемые пьезоэлектрические элементы, подводные камеры.

IP69 расшифровка

Степень защиты IP69 означает:

6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

9 – оборудование имеет защиту от попадания внутрь оболочки воды при неограниченном по времени погружении на определенную глубину и струй воды высокой температуры.

Электрооборудование со степенью защиты IP69 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или при полном подводном погружении/в условиях высокотемпературной мойки водой высокого давления.

Примеры таких устройств: светодиодные приборы, счетчики воды, тепловизоры, подводные камеры.

DSM&T

IP00

Без защиты от твердых тел.

Без защиты от жидкостей.

IP01

Без защиты от твердых частиц.

Защита от конденсата.

IP02

Без защиты от твердых частиц.

Защита от водяных брызг под углом менее 15 градусов от вертикали.

IP03

Без защиты от твердых частиц.

Защита от водяных брызг под углом менее 60 градусов от вертикали.

IP04

Не защищен от твердых частиц.

Защита от водяных брызг с любого направления.

IP05

Без защиты от твердых частиц.

Защита от водяных струй низкого давления с любого направления.

IP06

Без защиты от твердых частиц.

Защита от водяных струй высокого давления с любого направления.

IP07

Без защиты от твердых частиц.

Защита от погружения на глубину от 15 сантиметров до 1 метра.

IP08

Без защиты от твердых тел.

Защищено от длительного погружения до определенного давления.

IP10

Защита от прикосновения руками с расстояния более 50 мм.

Без защиты от жидкостей.

IP11

Защита от прикосновения руками с расстояния более 50 мм.

Защита от конденсата.

IP12

Защита от прикосновения руками с расстояния более 50 мм.

Защита от водяных брызг под углом менее 15 градусов от вертикали.

IP13

Защита от прикосновения руками с расстояния более 50 мм.

Защита от водяных брызг под углом менее 60 градусов от вертикали.

IP14

Защита от прикосновения руками с расстояния более 50 мм.

Защита от водяных брызг с любого направления.

IP15

Защита от прикосновения руками с расстояния более 50 мм.

Защита от водяных струй низкого давления с любого направления.

IP17

Защита от прикосновения руками более 50 миллиметров.

Защита от погружения на глубину от 15 сантиметров до 1 метра.

IP18

Защита от прикосновения руками с расстояния более 50 мм.

Защищено от длительного погружения до определенного давления.

IP20

Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Без защиты от жидкостей.

IP21

Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Защита от конденсата.

IP22

Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Защита от водяных брызг под углом менее 15 градусов от вертикали.

IP23

Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Защита от водяных брызг под углом менее 60 градусов от вертикали.

IP24

Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Защита от водяных брызг с любого направления.

IP25

Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Защита от водяных струй низкого давления с любого направления.

IP26

Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Защита от водяных струй высокого давления с любого направления.

IP27

Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Защита от погружения на глубину от 15 сантиметров до 1 метра.

IP28

Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Защищено от длительного погружения до определенного давления.

IP30

Защита от инструментов и проводов диаметром более 2,5 мм.

Без защиты от жидкостей.

IP31

Защита от инструментов и проводов диаметром более 2,5 мм.

Защита от конденсата.

IP32

Защита от инструментов и проводов диаметром более 2,5 мм.

Защита от водяных брызг под углом менее 15 градусов от вертикали.

IP33

Защита от инструментов и проводов диаметром более 2,5 мм.

Защита от водяных брызг под углом менее 60 градусов от вертикали.

IP34

Защита от инструментов и проводов диаметром более 2,5 мм.

Защита от водяных брызг с любого направления.

IP35

Защита от инструментов и проводов диаметром более 2,5 мм.

Защита от водяных струй низкого давления с любого направления.

IP36

Защита от инструментов и проводов диаметром более 2,5 мм.

Защита от водяных струй высокого давления с любого направления.

IP37

Защита от инструментов и проводов диаметром более 2,5 мм.

Защита от погружения на глубину от 15 сантиметров до 1 метра.

IP38

Защита от инструментов и проводов диаметром более 2,5 мм.

Защищено от длительного погружения до определенного давления.

IP40

Защита от инструментов и тонких проводов диаметром более 1 миллиметра.

Без защиты от жидкостей.

IP41

Защита от инструментов и тонких проводов диаметром более 1 миллиметра.

Защита от конденсата.

IP42

Защита от инструментов и тонких проводов диаметром более 1 миллиметра.

Защита от водяных брызг под углом менее 15 градусов от вертикали.

IP43

Защита от инструментов и тонких проводов диаметром более 1 миллиметра.

Защита от водяных брызг под углом менее 60 градусов от вертикали.

IP44

Защита от инструментов и тонких проводов диаметром более 1 миллиметра.

Защита от водяных брызг с любого направления.

IP45

Защита от инструментов и тонких проводов диаметром более 1 миллиметра.

Защита от водяных струй низкого давления с любого направления.

IP46

Защита от инструментов и тонких проводов более 1 миллиметра.

Защита от водяных струй высокого давления с любого направления.

IP47

Защита от инструментов и тонких проводов диаметром более 1 миллиметра.

Защита от погружения на глубину от 15 сантиметров до 1 метра.

IP48

Защита от инструментов и тонких проводов диаметром более 1 миллиметра.

Защищено от длительного погружения до определенного давления.

IP50

Защита от ограниченного проникновения пыли.

Без защиты от жидкостей.

IP51

Защита от ограниченного проникновения пыли.

Защита от конденсата.

IP52

Защита от ограниченного проникновения пыли.

Защита от ограниченного проникновения пыли.

IP53

Защита от ограниченного проникновения пыли.

Защита от водяных брызг под углом менее 60 градусов от вертикали.

IP54

Защита от ограниченного проникновения пыли.

Защита от водяных брызг с любого направления.

IP55

Защита от ограниченного проникновения пыли.

Защита от водяных струй низкого давления с любого направления.

IP56

Защита от ограниченного проникновения пыли.

Защита от водяных струй высокого давления с любого направления.

IP57

Защита от ограниченного проникновения пыли.

Защита от погружения на глубину от 15 сантиметров до 1 метра.

IP58

Защита от ограниченного проникновения пыли.

Защищено от длительного погружения до определенного давления.

IP60

Защита от полного проникновения пыли.

Без защиты от жидкостей.

IP61

Защита от полного проникновения пыли.

Защита от конденсата.

IP62

Защита от полного проникновения пыли.

Защита от водяных брызг под углом менее 15 градусов от вертикали.

IP63

Защита от полного проникновения пыли.

Защита от водяных брызг под углом менее 60 градусов от вертикали.

IP64

Защита от полного проникновения пыли.

Защита от водяных брызг с любого направления.

IP65

Защита от полного проникновения пыли.

Защита от водяных струй низкого давления с любого направления.

IP66

PЗащищен от полного проникновения пыли.

Защита от водяных струй высокого давления с любого направления.

IP67

Защита от полного проникновения пыли.

Защита от погружения на глубину от 15 сантиметров до 1 метра.

IP68

Защита от полного проникновения пыли.

Защищено от длительного погружения до определенного давления.

IP69

Защита от полного проникновения пыли.

Защита от пароструйной очистки.

Ниже приведена простая справочная таблица, которая поможет вам решить, какой рейтинг IP вам нужен или какой у вас есть.

Справочная таблица IP-классов

IP — классы защиты от проникновения

Классы пылевлагозащиты (IP) разработаны Европейским комитетом по электротехнической стандартизации (CENELEC) (NEMA IEC 60529 Степени защиты, обеспечиваемые корпусами — IP-код), с указанием Защита окружающей среды, которую обеспечивает корпус.

Степень защиты IP обычно имеет две (или три) цифры:

1. Защита от твердых предметов или материалов
2. Защита от жидкостей (воды)
3. Защита от механических воздействий (обычно опускается, третья цифра не является частью IEC 60529)

Пример — степень защиты IP

При степени защиты IP IP 54, 5 описывает уровень защиты от твердых предметов, а 4 описывает уровень защиты от жидкостей.

Знак «X» может использоваться для одной из цифр, если существует только один класс защиты, т. е. IPX1, который обеспечивает защиту от вертикально падающих капель воды, например конденсат..

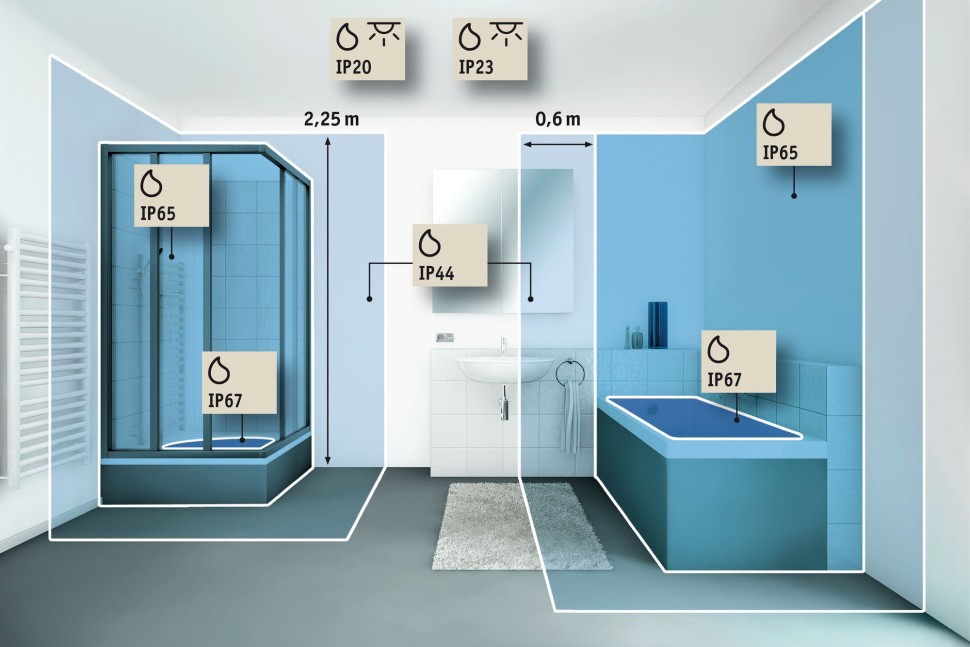

IP Первый номер — Защита от твердых предметов

IP Второй номер — Защита от жидкостей

.

IP Третья цифра — защита от механических воздействий (обычно опускается, третья цифра не входит в IEC 60529).)

4

4404404404404404404404404404404404404141441414414144141441414414144141414

0414141414414141414149E

1414414144141441414414144141441414414144435 (например, 1,5 кг.
