Делаем ионизатор воздуха менее, чем за $10 / Хабр

Перевод статьи из блога индийского инженера Амальдева В.

Этот проект вызревал у меня в голове порядка двух лет, и я всё никак не мог им заняться. В проекте нет ничего сложного или слишком технологичного. Любой человек, умеющий мастерить что-либо руками, должен с ним справиться без особых проблем. Я выложил весь проект в свободный доступ, и у вас должно получиться заказать все запчасти и собрать свой прибор, потратив менее, чем $10.

Предыстория


Я сейчас живу в Мумбаи, в квартире, выходящей окнами на очень загруженную дорогу. И с момента моего заезда сюда я борюсь с пылью, которая оседает на всём, стоит мне открыть окна. Еженедельная уборка квартиры отнимает много сил. И я решил купить очиститель воздуха для комнаты. А потом подумал: а насколько сложно будет собрать очиститель самому? Я провёл исследование и решил, что нужно сделать себе ионизатор (кстати, ионизатор и очиститель – это два разных устройства, но об этом позже). Однако потом я зарылся в текущих проблемах и так его и не собрал.

https://www.instagram.com/p/B6pRxfXJ_jU/

Но в последнее время многие спрашивали меня, как я проектирую и делаю устройства, и я решил в качестве примера дать этот относительно простой проект и подробно описать его создание в виде инструкции

Так что давайте сделаем ионизатор.

Исследования


Если вы хотите что-то сделать самостоятельно, сначала проведите исследования при помощи Google. В нашем случае давайте разберёмся, что такое ионизатор, и на каком базовом принципе он работает.

Ионизатор воздуха (или генератор отрицательных ионов, или люстра Чижевского) – это устройство, использующее высокое напряжение для ионизации (электрического заряда) молекул воздуха. Отрицательные ионы, или анионы – это частицы, имеющие один или несколько лишних электронов, из-за чего их общий заряд оказывается отрицательным.

Пока вроде просто. Ионизаторы используются для удаления частиц из воздуха путём придания им отрицательного заряда, после чего эти частицы притягиваются к положительно заряженной поверхности (стене/полу). В итоге частицы гораздо быстрее оседают, оставляя воздух чистым. Именно это нам и нужно – удалить пыль из воздуха, чтобы не вдыхать её.

Так что, поискав всего 5 минут, мы уже знаем, что нам нужно сделать систему с высоким напряжением, придающую отрицательный заряд частицам. Сначала это меня немного обескуражило, поскольку я раньше не делал системы с высоким напряжением, и если играться с подобными системами неосторожно, всё может закончиться плохо.

Затем мы идём и ищем уже имеющиеся на рынке устройства, работающие на основе данной технологии. Я делаю это для того, чтобы понять, какого рода схемы люди использовали для создания подобных приборов. Если на рынке есть устройство с такой же технологией, учитесь на его основе.

Люди потратили на создание устройства много инженерных человеко-часов. Учитесь на их примере, чтобы сделать свою систему, которая по меньшей мере похожа на готовую, или учитесь на чужих ошибках и сделайте систему лучше.

Для подобных целей вам тоже лучше всего поможет Google. Я находил несколько подтверждений тому, что ионизаторы делали ещё в 1980-е. Если эта технология настолько стара, я могу посмотреть на описание того, как эти устройства разбираются. Ищем в Google «ioniser teardown», и находим кучу видео, на которых видно внутренности устройства. Рекомендую очень хорошие видео за авторством BigClive.

На основе этих роликов я понял, что высоковольтную систему можно сделать при помощи умножителя напряжения, и что это не так уж и сложно. Так что давайте перейдём к проектированию электроники.

Проектирование электроники


Нам нужен умножитель напряжения. Сначала узнайте всё, что можно, из бесплатного контента. Никогда не делайте чего-либо, не обучившись сначала всему, что можно, бесплатно. Это очень важно.

Вам необходимо потратить время на исследования, или же вы будете делать одни и те же ошибки. Я пару часов занимался изучением устройства умножителей напряжения. Чаще всего используется наиболее простое решение, генератор Кокрофта — Уолтона.

Один из принципов, которых я пытаюсь придерживаться при разработке сложных решений — Keep IT Simple, Stupid. Или просто KISS.

Поэтому для меня подходил вариант генератор Кокрофта — Уолтона. Его разработали в 1932 году, и с тех пор использовали уже в сотнях устройств. Поэтому это достаточно надёжный вариант для реализации. Ещё немного погуглив, я нашёл видео Дэйва Джонса с объяснением принципа работы этой схемы. Рекомендую посмотреть видео, чтобы лучше разобраться в этом.

По сути, схема состоит из двух диодов и двух конденсаторов, соединённых «спина к спине». На вход подаётся переменный ток с пиковым напряжением Vp. Первая часть схемы сдвигает входящий сигнал так, что на выходе получается постоянный ток с пиковым напряжением 2Vp. Добавив ещё одну ступень, мы получаем 4Vp. Вы могли бы подумать, что следующая ступень увеличит эту величину до 8Vp, но нет – только до 6Vp.

Добавляя ступени, мы увеличиваем выходное напряжение. 2Vp, 4Vp, 6Vp, 8Vp, 10 Vp, 12Vp, и так далее, относительно входного. По крайней мере, теоретически – на практике в схеме будут потери, и выход будет не таким большим, но для наших целей он и не должен быть чрезвычайно точным.

Возвращаясь к нашей системе: мы хотим выдать постоянный ток высокого напряжения (порядка 6-7 кВ). Для упрощения схемы я решил подавать на неё 230 В AC напрямую (таково напряжение в индийской электросети) [как и в российской / прим. перев.]. Предположим, мы сделаем умножитель с 15 ступенями, тогда на выходе получим DC напряжением 230В x 2 x 15 = 6900 В (теоретически). Достаточно для ионизации.

Я бы мог добавить на вход трансформатор, и сильнее увеличить выходное напряжение с меньшим количеством ступеней, но для первого прототипа я хотел сделать всё очень просто. Поэтому оставим 15 ступеней и входное напряжение 230 В.

Дальше нам нужно выбрать компоненты. Схема очень простая – два конденсатора и два диода на ступень. Как нам подбирать их значения и номинальную мощность?

И вот тут вам пригодится правильное понимание принципа работы схемы. Можно видеть, что на каждой ступени напряжение на диодах или конденсаторе не превышает 2Vp. Разница потенциалов всегда 2Vp, поэтому нам не нужно тратиться на высоковольтные диоды и конденсаторы. Поскольку на вход приходит 230 В, достаточно будет любого конденсатора, рассчитанного на 500 В или выше. Ёмкость его не важна, поэтому я выбрал конденсатор на 0,1 мкФ и 630 В. Я выбрал поверхностный монтаж, поскольку привык паять такие компоненты. Диоды я выбрал 1N4007 на 1000 В. Основное готово. Список материалов можно скачать вместе со схемой.

Разработка печатной платы


Выбрав важные компоненты, давайте выберем остальное. Нам нужно включать устройство в розетку, поэтому на выходе нам нужен резистор с достаточно большим значением, чтобы чего не вышло (например, чтобы, если вы случайно коснётесь схемы, через вас не пошёл ток). Также мне бы хотелось уменьшить ток до минимума, чтобы устройство потребляло как можно меньше энергии при включении. Я выбрал два резистора на 10 МОм (0,25 Вт, допуск 1%, корпус 1026), и это даст нам токи, измеряемые в микроамперах.

Для покупки компонентов я выбрал магазин LCSC.com. Там дешевле, чем в Digikey или Mouser. Поиск по параметрам дал мне резистор 1206W4F1005T5E.

Также мне хотелось бы установить светодиодный индикатор, загорающийся при включении устройства. Ток, идущий через него, должен быть очень маленьким. Я использовал этот светодиод в других проектах, он довольно хорошо светит при токе в 2 мА. Для ограничения тока я взял два резистора на 51 кОм (230 В / 2 мA даёт 115 кОм). Два резистора сильнее рассеивают тепло (P=I2R: (2 мА)2 x 51 кОм = 0,2 Вт). Поэтому я выбрал два резистора на 51 кОм и 0,5 Вт. На LCSC это CR1210J51K0P05Z.

Теперь нам нужно понять, что будет на выходе. Из разбора готовых ионизаторов следует, что для передачи отрицательных ионов пылинкам нам нужно нечто острое. Я решил использовать швейные иглы, припаяв их к большой площадке на выходе. Я выбрал набор иголок на местном рынке за 30 рупий ($0,4). В принципе, подойдёт любой токопроводящий материал с острыми концами. Лучше всего будет работать углеволокно с острыми кончиками. Чем больше острых кончиков, тем больше ионизация.

Учтя всё это, давайте проектировать плату. Для данного проекта я использую Eagle. Схема у меня получилась следующая:

У неё есть две площадки для входа для переменного тока, 15 ступеней умножителя, резисторы для уменьшения тока, большая площадка на выходе и схема для светодиодного индикатора. Рекомендую всегда записывать номера компонентов, которые вы используете, чтобы в будущем было проще искать и заказывать их. Все компоненты обошлись мне в $7,8, и большая часть этого ушла на конденсаторы.

Я решил сделать эту схему вытянутой в длину. Для монтажа платы я разместил отверстия по углам, и использую отверстия для винтов М3. Размеры платы – 145 х 40 мм, слева вход, справа – большая площадка для припаивания острых игл. Убедитесь, что направления размещения диодов размечены, из-за этого собирать устройство будет гораздо проще.

Теперь нужно нарисовать плату в формате Gerber и отправить производителю. Я сотрудничаю для этих целей с JLCPCB. Стоимость прототипов плат получается очень низкой. Плата обойдётся вам в $0,8 (не считая доставки) при покупке 10 штук.

Если хотите удалить моё имя, дату и название платы из файлов, отредактируйте файлы Eagle Board. Вот, как будет выглядеть итоговая плата:

Можно импортировать её в Fusion 360 и получить вот такую красоту:

Я скомбинировал заказ платы у JLCPCB и компонентов с LCSC. При совместном заказе идёт скидка на доставку в $15. Стоимость платы и компонентов получается примерно $9 (не считая доставки). Мне всё пришло за полторы недели. У JLC есть сервис сборки плат, но я люблю всё делать сам.

Сборка и проверка


Вот, какая получилась плата у JLCPCB. Я выбрал отделку ENIG-RoHS, потому что она красивее. Но отделка HASL будет дешевле.

Пайка всех SMD-компонентов заняла у меня примерно час. В местном магазине я купил 2 метра провода и вилку для подсоединения к розетке. Узел на проводе я завязал, чтобы провод не вылезал из вилки.

Следующий шаг не обязательный, но я его очень рекомендую. Я обратился в фирму, где есть лазерная резка, взял с собой кусочек оргстекла толщиной 3 мм, и вырезал из него защитную крышку. Я рекомендую сделать такую – когда я тестировал плату, меня пару раз ощутимо ударило током, когда я случайно прикасался к конденсаторам. DXF-файл для резки тоже есть вместе со всеми файлами.

Я прикрутил крышку к плате при помощи пластиковых винтов М3 длиной 5 мм и сделал пластиковые ножки длиной 20 мм.

Я припаял семь иголок к выходной площадке. Чем больше, тем лучше. Разница в длине значения не имеет.

Пришло время включить устройство в розетку и проверить. Светодиод должен загореться, и в идеале устройство должно заработать.

По-быстрому проверить работоспособность можно, поднеся мокрые ладони к иголкам (только не касайтесь их!). Вы почувствуете движение холодного воздуха, идущего от иголок. Это идёт ионизация. Отрицательные ионы отталкиваются и постоянно летят в сторону от кончиков иголок.

Чтобы доказать, что устройство может заставлять выпадать в осадок дым и пылинки, я подготовил прозрачный кувшин, наполнил его дымом, и засунул в него устройство иголками внутрь. После включения устройства частицы дыма осели очень быстро.

https://www.instagram.com/p/B6pRxfXJ_jU/

На видео кажется, что дым рассеивается из-за дующего в кувшине воздуха. На самом деле, никакого сквозняка там нет – кувшин закрыт. Эффект возникает из-за отталкивания отрицательных ионов, и воздух очень быстро начинает циркулировать по кувшину.

Убедившись, что устройство работает, я подсоединил его к розетке и оставил работать. Оно должно рассеивать пыль вокруг себя без проблем. В идеале установить его рядом с окном, где дует сквозняк, чтобы устройство ионизировало всю проходящую мимо пыль. Я планирую поставить его так и оставить включённым.

Что насчёт энергопотребления? Оно весьма мало. Больше всего потребляет светодиод. Он забирает порядка 2 мА. За год устройство должно накрутить 230 В x 2 мА x 24 ч 365 д = 4 кВт*ч. У нас это будет стоить 4 рупии ($0,05) в год. Чтобы ещё сэкономить, можно просто убрать из схемы светодиод, тогда энергопотребление будет в 1000 раз меньше, и вряд ли его вообще можно будет заметить на счётчике.

Вот так мы и собрали ионизатор всего за $10. Надеюсь, он поможет уменьшить количество пыли, оседающей в ваших лёгких.

После того, как он поработает пару недель, вы заметите, что пыль начинает скапливаться вокруг него. Это нормально. Лучше она осядет там, чем вы будете её вдыхать.

Для США и стран, где напряжение равно 110 В, выходное напряжение будет меньшим (теоретически около 3 кВ), но ионизатор всё равно должен работать.

Что ещё можно улучшить в устройстве: заменить иголки на проводящие щётки из углеволокна. Чем больше у устройства острых концов, тем лучше ионизация. Если распределить острия по большой площади, то увеличиваются шансы ионизации большего объёма воздуха.

Послесловие


После выхода этой статьи некоторые люди обеспокоились тем, что прибор может генерировать также и озон. Однако схема работы генератора озона немного отличается (хотя принцип коронного разряда остаётся тем же). За те пару недель, что у меня работает этот прибор, он, судя по всему, никакого озона не генерирует (или его настолько мало, что я его не ощущаю).

Также касательно разницы ионизаторов и очистителей воздуха. Ионизатор не может служить заменой фильтрам HEPA, устанавливаемым в очистители. Ионизаторы лишь помогают осаждать пыль из воздуха. Эти частицы так и остаются на полу. Он не улавливает частицы дыма, как это делает очиститель с фильтром.

Безопасность


Если вы решите собрать такой прибор, будьте осторожны. Примите меры при работе с переменным током высокого напряжения на входе и постоянным током на выходе. Не давайте прибор детям.

Убедитесь, что кабели для переменного тока хорошо припаяны, и что оголённых проводов нет за пределами платы.

Используйте пластиковую крышку, не прикасайтесь к компонентам схемы, когда она включена. Разряжайте конденсаторы, закорачивая их проводником с изолированной ручкой,

Сделайте узел на проводе питания там, где он подходит к плате, чтобы его никто не вырвал из платы.

отзывы. Как сделать ионизатор воздуха своими руками? — Уют в доме

В последние несколько лет очень популярным стало использование ионизирующих очистителей воздуха. И это не удивительно, ведь в городах атмосфера становится все хуже и грязнее, а такие приборы способны быстро и качественно очистить ее. Это позволяет уменьшить количество вирусных инфекций, усилить иммунную защиту организма, избавиться от аллергии и др. заболеваний.

Прежде всего, специалисты рекомендуют ставить ионизаторы в тех домах, где живут дети и пожилые люди, которые имеют болезни сердца, сосудов и органов дыхания. Также активно использовать ионизаторы воздуха рекомендовано в период вспышек гриппа и острых респираторных заболеваний. Желательно ионизировать воздух в квартирах, где длительное время работает компьютер и телевизор, более 2 ч за сутки. Полезным будет использовать ионизатор, если Вы долго находитесь в закрытом помещении доме, квартире или офисе.

Что такое ионизатор: принципы работы

Всем знакомо, как приятно и легко дышится в горных местностях, у моря или в лесу с большим количеством хвойных деревьев. А все потому, что воздух там по максимуму насыщен ионами кислорода, которые уже давно применяют в лечебных целях. В помещениях, особенно редко проветриваемых, количество этих ионов меньше в 10, а то и 15 раз. Если человек постоянно дышит таким воздухом, он будет страдать от аэроионной недостаточности, что в будущем станет причиной серьезных заболеваний, приведет к преждевременной старости и смерти.

Ионизатор воздуха поможет усилить иммунную защиту организма и стойкость к неблагоприятным факторам окружающей среды. Также он понижает частоту возникновения ОРЗ и др. инфекционных и вирусных заболеваний. При ионизации воздуха устраняются факторы, провоцирующие аллергию. Дыхание становится легким и приятным.

Важным положительным влиянием насыщения воздуха ионами является уменьшение электростатического напряжения от телевизора и компьютерного монитора. При применении ионизаторов воздух очищается от пыли, она обретает отрицательный заряд и оседает на пол и стены. Правда теперь придется чаще протирать пыль на мебели и мыть пол.

Противопоказания для применения ионизатора воздуха:

  • При онкологических заболеваниях применение ионизатора ускоряет развитие опухолей. Но при отсутствии новообразований ионизированный воздух является профилактикой рака.
  • Повышение температуры тела. Ионизатор может вызвать еще больший жар и ухудшить состояние больного человека.
  • При индивидуальной непереносимости ионизатора.

Как сделать ионизатор воздуха своими руками?

Ионизатор можно сделать дома, ведь это очень просто. Заводские и самодельные аппараты работают одинаково. Прибор не потребует приобретения дорогих запчастей и опыта в сборке радиосхем. Аппарат для ионизации воздуха может быть 2 видов: автомобильный и домашний. Элементарный ионизатор для дома сможет собрать человек без опыта за очень короткое время. Вам потребуются такие материалы:

  • 2 контейнера от киндер-сюрприза или подобные емкости из пластика
  • Ножницы
  • 2 провода диаметром 0,5 см, каждый из них должен быть с вилкой
  • Изоляция для проводов
  • Игла.

    • Можно взять 3 или 5 контейнеров, но если Вы ионизатор делаете впервые, следуйте инструкции четко. Всегда есть вероятность, что с 1-го раза у Вас устройство не получится. Материалы подготовьте заранее, чтобы не отвлекаться во время работы на их подбор и поиск.

    Этапы изготовления ионизатора:

    ВНИМАНИЕ! Чувствуете одиночество? Теряете надежду найти любовь? Желаете наладить свою личную жизнь? Вы найдете свою любовь, если будете использовать одну вещь которая помогает Мэрилин Керро, финалистке трех сезонов Битвы Экстрасенсов.
    Подробнее…

    • Сделайте отверстия иголками в каждом из контейнеров. Они не должны быть слишком маленькими, чтобы увеличить их покрутите иголку в отверстии.
    • Тонкие проводки необходимо распустить на отдельные жилки.
    • Эти проводки пропустите через отверстия в контейнерах. При этом 1 должен быть отрицательным «-», а другой положительным «+». Противоположные провода нужно расположить в разных контейнерах.
    • Затем изолируйте провода при помощи изолирующей ленты.
    • Изолированные жилки объедините друг с другом.
    • Присоедините проводки к вилке, а затем включите ионизатор в розетку.

    Самодельный ионизатор довольно хрупкое устройство и его легко сломать. Чтобы защитить прибор сложите его в небольшую коробочку и храните на полке. Ионизатор нужно устанавливать туда, где он будет недоступен для детей и домашних животных.

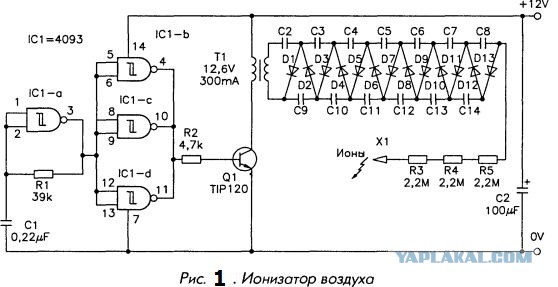

    Собрать ионизатор для автомобиля сложнее, чем для дома и тут потребуется некоторый опыт и аккуратность. Времени изготовление такого устройства займет чуть больше. Сначала подготовьте блок питания, который можно взять, разобрав старую технику, к примеру, компьютер. Аккуратно извлеките трансформатор, удобнее всего это делать при помощи паяльника. Для облегчения процесса специалисты рекомендуют нагреть феррит зажигалкой, а затем при помощи иглы отделить половинки друг от друга. Важно делать это медленно и следить за тем, чтобы они не поломались и не рассыпались.

    Старая обмотка Вам не понадобится. Ее потребуется сделать заново, первичная на 14 оборотов, а вторичная на 600. Между обмоткой не забудьте установить не меньше 2 слоев изоляции, а лучше 3. Подойдет для этой цели простой прозрачный канцелярский скотч. Изоляцию нужно делать через каждые 100 оборотов, в общей сложности у вас получится около 5-6 слоев изоляции.

    Когда обмотка будет готова, подключите таймер к трансформатору. Затем присоедините к ним умножитель напряжения. Эту деталь можно сделать из диодов КЦ106 и конденсаторов с емкостью 10 кВт 3300пФ. Выходные провода раздвиньте на умножителе напряжения на 3 см, а затем подключите прибор к электросети. Если устройство собрано правильно, вскоре Вы ощутите наличие в воздухе озона, он станет свежим и приятным.

    Автомобильный ионизатор воздуха: отзывы

    Люди, которые приобрели ионизаторы воздуха для автомобиля, очень довольны устройством. Многие отмечают, что реже стали болеть гриппом и ОРВИ даже во время вспышек этих заболеваний. Самочувствие заметно улучшилось, появилась бодрость и легкость. Судя по некоторым отзывам можно сделать вывод, что люди, которые страдали хроническими аллергическими заболеваниями, заметили облегчение состояния и стали принимать меньше лекарственных препаратов от аллергии. Ионизация воздуха дома и в офисе также приносит огромную пользу. Покупатели этого устройства заметили, что дышать стало приятнее, а работоспособность повысилась. Постепенно проходят нарушения сна, бессонница, улучшается настроение. Сон становится более глубоким, а просыпаться легче. Многие люди заметили, что стали лучше высыпаться, когда начали пользоваться ионизаторами.

    Читайте также:

    • Как выбрать пылесос?
    • Как выбрать мультиварку?
    • Как выбрать очиститель воздуха?
    • Ионизатор, озонатор — вред или польза?

    Ионизатор воздуха — полезное устройство, которое специалисты рекомендуют установить как дома, так и в автомобиле. Чтобы ощутить действие обогащенного ионами воздуха на себе попробуйте сделать устройство самостоятельно. Также это поможет Вам сэкономить деньги на покупке аппарата. Если у Вас есть противопоказания к использованию ионизатора, лучше от него отказаться.

    Читайте другие интересные рубрики

    Как сделать очиститель воздуха своими руками — Smart Air

    Томас Тальхельм

    Как сделать самодельный очиститель воздуха своими руками? Очистители воздуха могут быть очень дорогими. Но они не должны быть. Изучив, как работают различные воздушные фильтры, я пришел к выводу, что фильтр HEPA — это все, что нужно для создания эффективного очистителя воздуха.

    Учитывая, что большинство очистителей воздуха продаются за тысячи долларов, я решил попробовать сделать самодельный очиститель воздуха своими руками.

    СМОТРЕТЬ: Как сделать самодельный очиститель воздуха

    3 шага, чтобы собрать собственный очиститель воздуха

    Посмотреть это видео на YouTube

    Подпишитесь на Smart Air на YouTube

    Подождите: действительно ли работают самодельные очистители воздуха?

    Я тестировал этот самодельный очиститель воздуха более 1000 часов! Данные показывают, что они работают! Они эффективны для опасных крошечных частиц PM2,5 и даже превосходят многие крупные бренды. Учитывая это, в этом посте я подробно объясню, как сделать самодельный очиститель воздуха своими руками.

    Как сделать очиститель воздуха своими руками

    #1 Купите вентилятор

    Важно, чтобы у него была плоская передняя или задняя часть, чтобы к нему можно было прикрепить HEPA-фильтр.

    Вентиляторы с плоскими передними панелями обычно имеют утопленный блок двигателя, так что ищите его. Вот тот, который я купил:

    #2 Купить HEPA-фильтр

    Для моего самого первого самодельного воздушного фильтра я сначала купил этот примерно за 16 долларов США:

    С тех пор я тестировал HEPA-фильтры всех производителей, которых мог. найти, чтобы посмотреть, смогу ли я сделать еще более эффективный воздушный фильтр своими руками, и нашел тот, который улавливает больше частиц и имеет лучший поток воздуха. Поскольку я покупаю его оптом и отправляю через магазин для своего социального предприятия, он стоит меньше, чем первый купленный мной HEPA. Я протестировал этот фильтр HEPA со своим счетчиком частиц, поэтому я знаю, что он работает (посмотрите живой тест фильтра своими руками здесь).

    #3 Снимите решетку с передней части вентилятора

    Вот где начинается веселье с фильтром своими руками! Помогает, если у вас есть плоскогубцы для этого. Затем установите уровень мощности на 3 и вытащите ручку — мы будем использовать этот самодельный очиститель воздуха на максимальной мощности.

    Ручка мешает HEPA. Без ручки я включаю и выключаю самодельный очиститель воздуха, подключая и отключая его.

    #4 Ремень на фильтре HEPA

    С помощью веревки привяжите фильтр HEPA к передней части вентилятора, и все готово! Ваш собственный самодельный очиститель воздуха своими руками.

    Металлический стержень посередине немного просочится сквозь фильтр. Вы можете отпилить металлический стержень, но мои тесты показывают, что это не имеет значения. Или, что еще лучше, сделайте себе более изысканный очиститель воздуха своими руками, найдя вентилятор без металлического стержня спереди.

    #5 Полюбуйтесь своим новым самодельным очистителем воздуха

    Общая стоимость самодельного воздушного фильтра: 166 юаней (27 долларов США). Сравните это с 8000 юаней (1300 долларов США) за причудливые очистители здесь, в Пекине.

    Хотите сделать мощный очиститель воздуха своими руками?

    С тех пор, как мы поделились этим экономичным самодельным очистителем воздуха со всем миром, появился и самодельный очиститель воздуха Coris-Rosenthal. Этот самодельный очиститель воздуха использует несколько печных фильтров (MERV 13 и выше) с большим вентилятором. Этот тип конструкции имеет более мощный CADR, может быть собран всего за 15 минут и стоит около 100 долларов США.

    Smart Air

    Возможно, ваш следующий вопрос: работает ли этот самодельный воздушный фильтр? Посмотрите живой тест здесь. Вот еще несколько важных вопросов:

    1. Фильтры: Какая комбинация фильтров нужна для защиты от всего?
    2. Более мощный вентилятор: Испытания с самодельной пушкой
    3. Как это проверить: Сравнительные тесты обычных мониторов качества воздуха

    П. С. Должен ли фильтр быть сзади??

    У вас может возникнуть вопрос: «Разве HEPA не должен располагаться сзади вентилятора?» Я всегда думал, что ответ будет таким: «Это работает одинаково хорошо в обоих направлениях». Но я проверил его, и результаты меня удивили.

    Простой способ дышать чистым воздухом

    Основатель Smart Air и профессор Чикагского университета Томас Тальхельм создал 10 лет назад первый самодельный очиститель воздуха, который потряс индустрию очистителей воздуха. Затем Томас создал Smart Air, сертифицированную B Corp , приверженную борьбе с мифами, которые крупные компании используют для искусственного завышения цен на чистый воздух.

    Мы в Smart Air не только обучаем, но также разрабатываем и производим эмпирически подтвержденные, серьезные очистители для дома и бизнеса, в которых используются те же фильтры HEPA за небольшую часть стоимости крупных компаний.

    Купить линейку экономичных очистителей воздуха с поддержкой данных Smart Air

    Бесплатное руководство по безопасному дыханию

    Хотите узнать больше об очистителях воздуха? Присоединяйтесь к тысячам других и будьте в курсе того, как защитить свое здоровье.

    Categories Очистители воздуха Tags DIY, DIY фильтр, DIY очиститель, PM2.5, Тесты

    Самодельный очиститель воздуха, который спасал жизни во время пандемии Covid-19 | Инновация

    Сборка портативного воздушного фильтра Corsi-Rosenthal сводится к соединению воздуховодом комплекта печных фильтров и коробчатого вентилятора.
    Дуглас Ханна, CC BY-ND

    Однажды днем ​​дюжина студентов Университета штата Аризона собралась, чтобы провести утро, вырезая картон, обклеивая вентиляторы и собирая фильтры, чтобы собрать 125 портативных очистителей воздуха для местных школ. В то же утро сотрудники приюта для бездомных в Лос-Анджелесе устанавливали 20 самодельных очистителей воздуха, а в Бруклине, штат Массачусетс, еще один очиститель воздуха, сделанный своими руками, тихо жужжал в конце детского сада, пока дети играли.

    Технология во всех трех случаях — скромная конструкция из клейкой ленты и картона, известная как коробка Корси-Розенталя, — играет важную роль в борьбе с Covid-19. . История его возникновения также многое говорит о сообществах как об источниках инноваций и устойчивости перед лицом стихийных бедствий.

    Простая технология с большим эффектом

    Когда стало ясно, что Covid-19 распространяется воздушно-капельным путем, люди начали носить маски, а управляющие зданиями бросились модернизировать свои системы вентиляции. Обычно это означало установку высокоэффективных фильтров HEPA. Эти фильтры улавливают частицы, содержащие вирусы: воздух нагнетается в пористый мат, загрязняющие вещества отфильтровываются, и через него проходит чистый воздух.

    Эффективность системы вентиляции здания определяется двумя факторами, а не только качеством фильтров. Количество воздуха, проходящего через системы вентиляции, также имеет значение. Эксперты обычно рекомендуют от пяти до шести воздухообменов в час в помещениях общего пользования, что означает, что весь объем воздуха в комнате заменяется каждые 45 минут. Однако системы во многих старых зданиях не могут справиться с этим объемом.

    Переносные воздушные фильтры можно использовать в качестве дополнения к системам вентиляции, но обычно они стоят сотни долларов, что делает их недоступными для школ и других общественных мест, которые сталкиваются с бюджетными ограничениями.

    Здесь на помощь приходит коробка Corsi-Rosenthal. Это куб, состоящий из четырех-пяти готовых печных фильтров, увенчанный стандартным коробчатым вентилятором, выдувающим наружу. После заклеивания лентой его можно поставить на пол, полку или стол. Вентилятор втягивает воздух через стороны куба и выходит сверху. Устройства просты, долговечны и просты в изготовлении, и они более эффективны, чем просто установка одного фильтра перед коробчатым вентилятором. Обычно это занимает 40 минут, минимальные технические знания и от 60 до 9 долларов.0 в материалах, доступных в любом магазине товаров для дома.

    Коробки Corsi-Rosenthal собраны и ожидают доставки в приют для бездомных в Калифорнии.

    Дуглас Ханна, CC BY-ND

    Несмотря на эту простоту, самодельные устройства чрезвычайно эффективны. При использовании в общем пространстве, таком как классная комната или больничная палата, они могут дополнять существующую вентиляцию и удалять переносимые по воздуху загрязняющие вещества, включая дым и содержащие вирусы частицы. Ряд недавних рецензируемых исследований показал, что портативные очистители воздуха могут значительно снизить передачу аэрозолей. Другие предварительные и предварительные исследования показали, что коробки Corsi-Rosenthal работают так же хорошо, как и профессиональные устройства, но при этом стоят намного дешевле.

    Происхождение ящика Corsi-Rosenthal

    Официальная история ящика Corsi-Rosenthal началась в августе 2020 года, когда Ричард Корси, эксперт по качеству воздуха, а ныне декан Калифорнийского университета в Дэвисе, выдвинул идею создания дешевого воздушные фильтры box-fan в Твиттере. Джим Розенталь, генеральный директор компании по производству фильтров из Техаса, обдумывал похожую идею и быстро построил первый прототип.

    В течение нескольких дней ремесленники и инженеры по контролю качества воздуха конструировали свои собственные коробки Corsi-Rosenthal и делились результатами в социальных сетях. В Твиттере возник оживленный разговор, в котором сложный технический анализ инженеров сочетался с проницательностью и усилиями неспециалистов.

    К декабрю сотни людей производили коробки Corsi-Rosenthal, и еще тысячи читали статьи в таких изданиях, как Wired . В разных уголках мира люди корректировали дизайн в зависимости от наличия материалов и различных потребностей. Их коллективные улучшения и адаптации были задокументированы на специальных веб-сайтах и ​​в блогах, а также в новостных сообщениях.

    В некоторых случаях изменения в дизайне оказывали влияние. Например, в ноябре 2020 года домовладелец в Северной Каролине обнаружил проблему с всасыванием воздуха через углы наиболее часто используемых квадратных вентиляторов. Последующие испытания, проведенные экспертами по качеству воздуха, показали, что добавление кожуха к вентилятору повысило эффективность на целых 50 процентов.

    Анализ социальных сетей и новостей дает представление о масштабах феномена ящика Корси-Розенталя. По состоянию на январь 2022 года в школах использовалось более 1000 устройств, еще тысячи — в домах и офисах. Более 3500 человек использовали хэштег #corsirosenthalbox в Твиттере, и еще десятки тысяч приняли участие в онлайн-разговоре. Новостные статьи и пояснительные видеоролики на YouTube в совокупности набрали более 1,9 миллиона просмотров.

    Сообщества как источники инноваций

    История ящика Corsi-Rosenthal является частью более широкой истории массовой реакции на пандемию Covid-19. Первые дни пандемии не просто нанесли людям ужасный урон. Они также активизировали массовые предпринимательские усилия, когда десятки тысяч обычных граждан протянули свои руки для разработки и производства критически важных предметов медицинского назначения и средств индивидуальной защиты, которые внезапно понадобились.

    Моя исследовательская группа отслеживала эти усилия. Благодаря десяткам интервью и месяцам архивных исследований мы создали базу данных более чем 200 стартапов — формальных и неформальных, некоммерческих и коммерческих, чья деятельность варьировалась от разработки кислородных концентраторов до 3D-печати лицевых щитков и создания УФ-дезинфекции. номера. Возникающая картина инноваций сильно отличается от традиционных представлений о лабораторных халатах и ​​менеджерах среднего звена, которые обычно ассоциируются с новыми технологиями.

    Во-первых, немногие из отслеживаемых нами инноваций были изобретены одним человеком или даже одной командой. Скорее, они были совместным проектом широкой сети отдельных участников из разных организаций и организаций. Эта широта важна, потому что она приносит больше знаний и более разнообразные точки зрения. Это также может быть полезно для использования существующих знаний. Например, по мере того, как ящики Corsi-Rosenthal набирали обороты, сообщество могло использовать более ранние версии, которые были разработаны, чтобы помочь с дымом лесных пожаров.

    Во-вторых, инновационному процессу не хватало иерархического контроля. Не было единого человека, руководившего тем, где и как использовалась технология. Отсутствие контроля облегчало эксперименты и адаптацию к местным условиям. Одним из примеров является разработка кислородных концентраторов для использования в больницах Индии. Понимая, что существующие западные технологии часто терпят неудачу в более влажной операционной среде, типичной для Индии, команды новаторов объединились для разработки и обмена улучшенными проектами с открытым исходным кодом.

    В-третьих, эти сообщества обменивались знаниями в Интернете. Это позволяло отдельным участникам напрямую общаться и делиться идеями, что способствовало быстрому распространению знаний по сети. Это также означало, что знания стали более доступными. Подробные проекты и результаты испытаний инженеров по качеству воздуха, работающих над коробками Corsi-Rosenthal, были легко доступны любому сообществу.

    Кроме того, большинство отслеживаемых нами организаций использовали Facebook, Twitter и Slack в качестве инструментов для управления сотрудничеством внутри и между организациями. Как я и другие утверждали, это дает массовым инновациям огромные перспективы, особенно в мире, где широкомасштабные сбои, такие как пандемия, становятся все более частыми.

    Подводные камни инноваций на низовом уровне

    Несмотря на это обещание, есть области, в которых сообщества новаторов на низовом уровне терпят неудачу. Одной из проблем является отсутствие технологической сложности и ресурсов. В то время как некоторые из сообществ, участвовавших в нашем исследовании, производили удивительно сложные устройства, наибольший вклад внесли гораздо более простые продукты, такие как лицевые щитки и хирургические халаты.

    Тогда есть правила и положения. Даже когда низовые сообщества могут производить безопасные и эффективные инновации, существующие правила могут быть не готовы их принять. Некоторые больницы не смогли принять средства индивидуальной защиты, предоставленные сообществом во время пандемии, из-за негибкой политики закупок, и сегодня некоторые школы продолжают запрещать ящики Corsi-Rosenthal.

    И последний вопрос — поддержание усилий. В то время как местные сообщества были жизненно важны для того, чтобы больницы и медицинские учреждения продолжали функционировать в первые дни пандемии, многие из усилий, которые зависели от добровольческого труда, в конечном итоге выдохлись.

    Что это означает для будущего

    По мере приближения второй годовщины объявления чрезвычайной ситуации в США главный урок, который усвоил мир, заключается в важности инвестиций в качество воздуха в помещениях, например, путем мониторинга и улучшения вентиляции и фильтрации.
