Как правильно выбрать инвертор / бесперебойник

Что такое инвертор/бесперебойник для дома — это электронное устройство, которое необходимо для преобразования постоянного (низкого) напряжения аккумуляторов в переменное напряжение 220 В. Инверторы/Бесперебойники  являются центральным звеном любой системы бесперебойного электроснабжения вашего дома в случае отключения электроэнергии. Поэтому очень важно правильно подобрать инвертор, который станет сердцем вашей системы электроснабжения.

Системы электроснабжения, в которых применяются инверторы.

• Система бесперебойного питания для дома, либо промышленного объекта при пропадании основной сети.
• Система бесперебойного питания с солнечными батареями или другим альтернативным источником электроэнергии. В такой системе инвертор/бесперебойник, должен иметь функцию приоритетного использования энергии от альтернативного источника (солнечные батареи, ветрогенератор), благодаря которой, сначала на ваши электроприборы поступает энергия от солнечных батарей, и только если её не хватает, будет «добор» электроэнергии из сети. Данная возможность позволит свести счета за электроэнергию к нулю.
• Полностью автономная система электроснабжения, когда центральной сети нет вообще.
• Путешествия, походы ит.д.

При одинаковой мощности инверторы могут существенно отличаться по возможностям и цене, например:

• инверторы с модифицированной синусоидой (устаревшая технология, так как не всё оборудование может работать от таких инверторов)
• инверторы с чистым синусом
• высокочастотные
• низкочастотные
• без зарядного устройства
• с зарядным устройством и автоматическим переключением сеть/инвертор (бесперебойник)
• со встроенным стабилизатором или солнечным контроллером
• гибридные инверторы
• сетевые инверторы

Итак, что такое модифицированная синусоида и чистая синусоида

Модифицированный синус

Чистый синус

Это форма напряжения 220В на выходе инвертора. Инвертор должен иметь чистый синус, в противном случае, многие электроприборы и котлы отопления не будут работать.

Высокочастотные инверторы

Обычно это инверторы маленькой мощности, без зарядного устройства, с маленьким трансформатором, маленькими конденсаторами, небольшого размера, с низкой ценой. Так же, низкие надёжность и КПД данных устройств.

Чаще всего данные инверторы используются в автономных системах электроснабжения с маленьким потреблением.

Низкочастотные инверторы

Низкочастотные инверторы работают на низкой частоте преобразования энергии от аккумуляторов, частота 50 Гц., которая соответствует частоте централизованной сети. На такой частоте работают, более менее большие и тяжёлые трансформаторы. Такой трансформатор является промежуточным буфером между электроникой инвертора и нагрузкой, что увеличивает надёжность инвертора.

На фото ниже инвертор TrippLite 6 кВт (внутри, вид сбоку, стандартный трансформатор справа)

У инвертора МАП HYBRID 6 кВт внутри (вид сверху, трансформатор «тор» слева). Тор имеет большее КПД чем у обычного трансформатора и меньше наводит помех. Так же у инверторов с тором ниже самопотребление электричества на холостом ходу.

Трансформатор занимает чуть менее половины корпуса приборов, увеличивая размер и вес низкочастотного инвертора, по сравнению, с высокочастотниками. Благодаря трансформатору возрастает мощность и надёжность инверторных систем.

Самые именитые и дорогие мировые бренды, из-за непревзойдённых параметров торов, используют в своих инверторах только низкочастотные трансформаторы в виде тора.

Какой инвертор выбрать на 12-ть, 24 или 48 Вольт

Аккумуляторные батареи могут быть 2-х, 6-ти и 12-ти вольтовые, а коммутировать их можно последовательно либо параллельно, либо последовательно-параллельно, наращивая их общую ёмкость. Чаще всего инверторы выпускают рассчитанные на 12 В или на 24 В или на 48 В. Очень редко можно встретить модели на 96 В, т. к. такое напряжение уже считается опасным. Напряжение 12 В можно встретить в бортовой сети автомобиля, 24 В – в автобусах и на яхтах. В принципе, любое из этих напряжений может работать с инвертором, для бесперебойного питания электрооборудования дома. Однако низкое напряжение не позволяет технически получить большую мощность. Так, например, из 12-и вольт невозможно получить мощность более 3-х кВт, из 24-х вольт – более 9 кВт, а из 48-и В – более 18 кВт. Понятно, что высокочастотные инверторы обычно делаются на 12 В и мощностью до 3-х кВт (и рассчитаны они на применение в автомобилях), а мощные низкочастотные инверторы обычно представлены моделями на 24 или 48 В с мощностью от 3 кВт и выше (и рассчитаны они на применение в доме или здании). Это в среднем. Но бывают и исключения, когда например, высокочастотные инверторы, прежде всего за счёт своей низкой цены, пытаются занять свою нишу в домашнем сегменте или наоборот, бесперебойники, сделанные по низкочастотной технологии с тором мощностью всего 900 Вт, имеющие относительно большой вес и цену, пытаются занять нишу в сегменте высокочастотных инверторов за счёт таких своих качеств, как надёжность, мощные зарядные возможности и широкий функционал.

Инверторы со встроенным стабилизатором

Что такое стабилизатор напряжения? Обычно это отдельное устройство, позволяющее в широком диапазоне, и с хорошей точностью, выравнивать напряжение промышленной сети, если оно очень низкое или высокое. Например, качественный стабилизатор, позволяет поднять до 220 В сетевое напряжение, даже если в сети всего 120 В. Или наоборот, понизить сетевое напряжение, допустим с 270 В, до тех же 220 В. Качественные стабилизаторы выполнены на долговечных и быстродействующих симисторах, имеют минимум 8 переключающихся порогов. Ну а теперь посмотрите на характеристики встроенной в инвертор функции стабилизатора. Обычно это только 2 или 3 порога, используются не симисторы, а реле. В итоге, малая долговечность и узкий диапазон выравнивая сетевого напряжения. И есть ещё одна неприятная особенность у инверторов со встроенным стабилизатором. Они мало подходят для использования в условиях автономии, то есть там, где нет сети вообще. Ведь даже имея хорошее встроенное зарядное устройство, они не могут заряжать аккумуляторы от большинства обычных бензо/дизель генераторов. Почему? Потому, что именно из-за встроенного стабилизатора, они требуют очень качественного и устойчивого напряжения на своём сетевом входе. Т.е. генератор должен быть дорогим и с большим запасом мощности (а такой стоит в несколько раз дороже обычных генераторов).

Почему же встроенный в инверторе стабилизатор так повышает его требования к качеству и мощности бензо/дизель или газо генератора? Посудите сами. Генератор при увеличении нагрузки, чтобы удержать напряжение в районе 220 В, автоматически прибавляет обороты. При снижении нагрузки – снижает обороты по той же причине. Теперь рассмотрим цепочку генератор – стабилизатор – инвертор – меняющаяся нагрузка. Допустим, что-то включили, например электрочайник мощностью 2 кВт. Нагрузка подастся на 220 В, проходящее через стабилизатор, от работающего генератора. Напряжение в первую долю секунды начнёт проваливаться. Как вы думаете – кто среагирует первым стабилизатор или генератор? Правильно, стабилизатор, так как генератор более инерционен, обороты мгновенно не поднимешь.

Итак, стабилизатор переключится на повышающую обмотку, чтобы компенсировать провал. Но затем этот провал всё же доходит и до генератора. Генератор со своей стороны тоже повысит напряжение. На это повышение снова среагирует стабилизатор и понизит порог, на стабилизатор опять среагирует генератор и т.д. Возникнет колебательный процесс, который может пойти в разнос. И тогда одно из двух – система будет аварийно отключаться, или, этот колебательный процесс быстро затухнет и всё войдёт в норму. Так вот всё почти мгновенно «устаканивается», в том случае, если генератор качественный и имеет большой запас мощности. Тогда он на чайник 2 кВт будет реагировать как на «муху залетевшую в окно», потому что тогда чайник не сможет раскачать его обороты. Но стоят такие генераторы слишком дорого.

Инверторы с встроенным солнечным контроллером

Теперь посмотрим насколько правильно встраивать солнечный контроллер внутрь инвертора. Вообще, солнечный контроллер необходим чтобы можно было солнечные панели (некоторые называют их солнечными батареями) подключить к аккумуляторам, к тем самым, к которым подключён инвертор. Солнечный контроллер преобразует энергию от высокого напряжения солнечных панелей в более низкое напряжение аккумуляторов. Таких инверторов со встроенным солнечным контроллером не много. Но у такого решения есть плюсы – ведь цена такого решения несколько ниже и, кроме того, проводов подключения будет чуть меньше. Теперь посмотрим на минусы такого решения. Высококачественные и мощные солнечные контроллеры (имеющие КПД 98%, высокое входное напряжение и управление внешними нагрузками) довольно большие и внутрь инвертора их не вставишь. Посмотрите на разобранный солнечный контроллер КЭС Dominator 200/100.

Поэтому контроллеры заряда, встроенные в инверторы, как и встроенные стабилизаторы, несколько урезаны по своим возможностям.

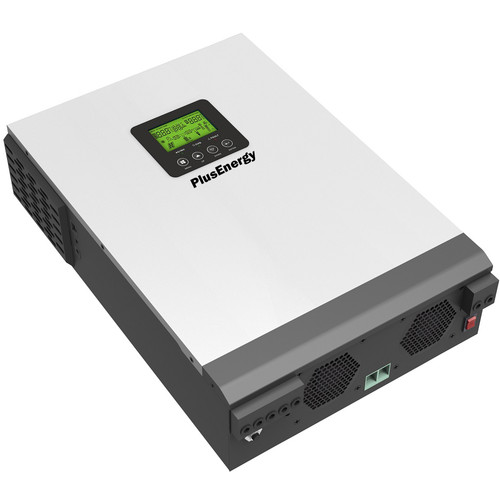

Сравните на фото инвертор со встроенным солнечным контроллером (слева) и два полноценных отдельных солнечных контроллера. Отдельный контроллер по размеру это почти половина инвертора. Разница в функционале и параметрах у них тоже заметна.

Другой минус – в случае порчи солнечного контроллера, придётся отдавать в ремонт всё устройство, т.е. лишаться и инвертора. Равно как и в случае порчи инвертора, лишаться и контроллера.

В общем, самые дорогие и качественные брендовые инверторы никогда не содержат в себе ни стабилизаторов, ни солнечных контроллеров. Поэтому, само их наличие в инверторе, говорит о уровне изделия. Говорит о том, что ради рекламы присутствия эфемерных преимуществ или вроде бы, как бы, более низкой цены (по сумме якобы двух продуктов в одном), производитель готов идти на некий компромисс с реальной целесообразностью. Особенно это касается встроенного стабилизатора. Наш совет-приобретать инверторы с встроенным стабилизатором или со встроенным солнечным контроллером, можно при стеснении в средствах, и при условии их использования не в полной автономии, а как резервной системы.

Сетевой инвертор

Сетевой инвертор – это одновременно и инвертор и солнечный контроллер с технологией МРРТ. Но у сетевого инвертора совсем другая идеология, нежели чем у рассмотренного нами выше обычного, подключаемого к аккумуляторным батареям, высокочастотного инвертора со встроенным солнечным контроллером. Он отличается принципиально. Эта идеология имеет свои истоки от других условий стран Евро-зоны, США и др.

Вот так выглядит, например, сетевой инвертор мощностью 500 Вт. На первый взгляд ничего необычного. Только удивляет отсутствие клемм для подключения аккумуляторов.

Идеология сетевого инвертора – энергию, полученную от солнечных панелей (соединённых на ВЫСОКОЕ напряжение, обычно в диапазоне 200 – 600 В), преобразовать сразу в переменное ВЫСОКОЕ напряжение 220 В и сразу подавать её в промышленную сеть, синхронизируясь с ней. Так как напряжение на входе и на выходе высокое, можно обойтись без трансформаторов, что должно удешевлять сетевые инвертора (хотя они почему-то стоят раза в 2 дороже обычных батарейных инверторов).

Как используют сетевые инверторы за рубежом? Если нагрузка в доме большая, а солнечной энергии поступает немного, то она вся уходит на домашнее потребление. Если же нагрузки почти нет, и солнце в зените – тогда эта не используемая владельцем энергия закачивается в промышленную энергосеть. Т.е. его счётчик крутится в обратную сторону, сматывая показания. Кроме того, сетевой инвертор обходится и без аккумуляторных батарей! Иначе пришлось бы их, подсоединять к очень высокому напряжению (на линию между узлом солнечного контроллера и узлом инвертора), что весьма опасно. Получается, что вместо аккумуляторов задействуется огромная электросеть. В неё можно качать солнечную электроэнергию, выкручивая счётчик в большой минус, а потом, вечером, или гораздо позже, в зимний период, возвращать себе обратно то, что отдавали летом! Промышленная электросеть это гигантский неисчерпаемый аккумулятор, вечный и не имеющий потерь. Но, к сожалению, пока в России есть два фактора, которые сводят на нет все преимущества сетевых инверторов:

1. У нас не разрешено частным лицам что-либо закачивать в сеть. И таких счётчиков (которые позволяют вычитать обратную энергию) больше нет. Причём многие современные счётчики эту энергию (которая подаётся обратно в сеть) приплюсуют к потреблённой, и счета за электричества увеличатся!
2. Если в Европе электричество практически не отключают, и там зачастую можно не иметь резервную систему на аккумуляторах, то в России такие отключения и аварии не редкость.

Поэтому аккумуляторные батареи жизненно необходимы не только в случае полной автономии, но и для резерва, даже если сеть 220 В имеется. Хотим обратить Ваше внимание, что в случае отключения промышленного 220 В, сетевой инвертор не будет выдавать свои 220 В даже если светит солнце и энергии как бы в избытке. Его конструкция сделана так, что промышленное 220 В для него является опорным и ведущим. И, кроме того, по требованиям безопасности – чтобы когда ничего не подозревающий электрик отключит подачу сетевого 220 В и, допустим, приступит к ремонту сети голыми руками, – чтобы его не убило, сетевой инвертор не должен при этом продолжать генерировать 220 В. Поэтому, если электричество в сети исчезнет, а будет установлен только сетевой инвертор с солнечными панелями, то вы останетесь без электричества. Большие деньги затрачены, а резервного электроснабжения не будет. И так будет, пока регламент электросетей не изменят, пока у нас аварии электроснабжения не прекратятся, пока электричество не перестанут планово отключать…

Гибридные инверторы

Что же такое гибридный инвертор (HYBRID)? Это вершина эволюции инверторов. Это и обычный, то есть батарейный, и сетевой инвертор, объединённые в один, то есть в гибрид!

Гибридный инвертор, как и сетевой инвертор, умеет синхронизироваться с промышленной сетью и подкачивать туда энергию как от аккумуляторов, так и от солнечных панелей с солнечным контроллером. Т.е. он умеет делать не только тоже, что и сетевой инвертор, но и больше. Например, «умощнять» сеть при перегрузках – при возникновении необходимости, он сможет приплюсовать к выделенной мощности сети мощность от аккумуляторов и/или от солнечного контроллера. Гибрид будет работать и при исчезновении в сети 220 В. Гибрид по вашему желанию может ограничить подкачку солнечной энергии только в домашнюю сеть или же и во внешнюю сеть. Т.е. проблема со счетчиками, плюсующими отданную энергию к счетам на оплату, снимается.

Гибрид накладывает свой синус на синус сети с чуть большей амплитудой и может перехватывать на себя всю нагрузку или часть нагрузки. Если в меню установлено разрешение подкачки пока напряжение на 1 аккумуляторе будет выше 12,7 В (что соответствует 100% заряда), то при отсутствии внешнего поступления энергии (например от Солнца), подкачка прекратится, и тогда далее всё будет питаться только от сети. Появится Солнце – снова продолжится подкачка, настолько, насколько позволит эта энергия солнца, или насколько израсходуют потребители.

Отметим, что аккумуляторы при наличии сетевого 220 В не расходуются и не портятся, хотя солнечная энергия подкачивается в сеть. Но можно и разрешить небольшой разряд аккумуляторов – это позволит подкачивать накопленное и вечером, правда ресурс аккумуляторных батарей тогда будет в небольшой степени сокращаться.

Подкачка необходимой энергии непосредственно в домашнюю сеть – на порядок лучше, чем автоматическое переключение потребителей с сети, на 220 В получаемые от аккумуляторов и солнечных панелей, не только потому, что в последнем случае расходуются, а значит портятся аккумуляторы, но и потому что частые переключения ведут к ускоренному износу внутреннего реле в обычном инверторе.

Наличие аккумуляторов как резерва, позволяет гибридным инверторам работать и при исчезновении 220 В в сети.

Ещё один плюс гибридов – только они могут обеспечить трёхфазное автономное или резервное напряжение. В этом случае используются три инвертора, каждый на свою фазу. Они связанны между собой дополнительными проводами для обеспечения синхронной работы со смещением фаз на 120 градусов. Естественно возможна и генерация всех трёх фаз от аккумуляторов, либо регенерация одной или двух исчезнувших фаз. А ведь если необходимо обеспечить питание трехфазных двигателей или трёхфазных насосов, без таких инверторов не обойтись.

Получается, что только гибридные инверторы это единственное идеальное решение для России.

Инверторы с широкими функциональными возможностями и без таковых.

«Зачем нужны какие-то возможности? – может подумать кто-то. – Мне нужно чтобы инвертор давал 220 В, всё остальное – напрасно потраченные деньги!»

Давайте, разберёмся напрасно или нет, судить, конечно, вам…

О каких же функциональных возможностях речь?

Нам удобней показать все эти возможности на примере российского низкочастотного инвертора, сделанном на основе тора, модификации МАП HYBRID.

1. Режим поддержки сети или генератора, то есть автоматическое добавление мощности инвертора с аккумуляторами, к мощности сети или генератора

Например, если на дом (или на одну фазу) выделено только 5 кВт мощности, то используя, например, МАП HYBRID 12,0 кВт с аккумуляторами, можно выставить в его меню ограничение потребления от сети 5 кВт. Тогда прибор будет сам увеличить мощность на своём выходе вплоть до 11 кВт, добавляя к имеющейся сетевой, необходимую мощность от аккумуляторов. Эта возможность может быть полезна и при использовании генератора. Ведь генератор, например, всего 2 кВт, с помощью инвертора гибрида, сможет вытягивать большие пусковые мощности.

2. Установка периодов времени заряда аккумуляторов и приоритета аккумуляторов

Если установлен двухтарифный счётчик, то можно, для экономии, разрешить инвертору заряжать аккумуляторы от сети только в ночное время. Ещё есть возможность использования двухтарифного режима ЭКО, то есть приоритетная зарядка аккумуляторов в ночное время и приоритетная генерация от аккумуляторов в дневное время, вместо использования сети. Реализована и возможность приоритетной генерации от аккумуляторов днём, запасённой ночью энергии. Однако на сегодня это не выгодно, т.к. один цикл расхода аккумулятора пока дороже выигрыша от перекидывания ночного тарифа на день. Но времена меняются – аккумуляторы ведь медленно, но дешевеют, а тарифы за электроэнергию растут. Рано или поздно наступит день, когда и эта возможность будет востребована.

3. Возможность работы с аккумуляторами любого типа (кислотные, гелевые, AGM, щелочные и литий железо-фосфатные)

У хорошего инвертора должна быть возможность обеспечить качественный, интеллектуальный четырёхстадийный заряд с температурной компенсацией и доступностью любых регулировок. Для работы с литий железо-фосфатными аккумуляторами, предусмотрен автоматически отключаемый выход на BMS. Это особые самые передовые и перспективные аккумуляторы. Они имеют рекордный срок службы, до 30-и лет, но и стоят дороже обычных и требуют особого управления зарядом с помощью специальных устройств – BMS.

4. Возможность совместной работы с сетевыми инверторами (автоматическое управление ими)

Мы рассказали ранее о сетевых инверторах. Но у них есть ещё одно возможное применение. В случае подключения сетевого инвертора к выходу 220 В продвинутого инвертора, последний будет являться опорным источником напряжения для сетевого инвертора (в том числе при пропадании 220 В в сети).

При наличии излишков энергии от солнечных панелей, инвертор будет направлять их в аккумуляторы. Однако, если не будет нагрузки, а аккумуляторы окажутся заряженными, то для прекращения заряда, надо временно отключить выработку энергии сетевым инвертором. В соответствии с заложенными в сетевой инвертор возможностями, это достигается изменением частоты выходного напряжения на которое он «опирается» 220В с 50 Гц до 52 Гц (и последующем возвратом к 50 Гц, когда напряжение на аккумуляторах снова упадёт). Отметим, что мало какие инверторы обладают функцией изменения частоты на своём выходе в зависимости от состояния аккумуляторов (т.е. умеют управлять сетевыми инверторами). Чтобы это происходило автоматически, используя сетевой инвертор, необходимо соответственно запрограммировать в меню гибридного инвертора, например, МАП HYBRID, отметив соответствующую опцию в ПО Монитор МАП. Подчеркнём, что эта возможность больше заложена на будущее. Использовать сетевой инвертор вместо солнечного контроллера, это более дорогое решение и заряжает он не так плавно, и многих важных функций солнечного контроллера в нём нет. К тому же, это решение не годится для России, если речь идёт не об автономии, а о подкачке в сеть. Потому что гибридный инвертор только собственное 220 умеет не подкачивать во внешнюю сеть. А ограничивать от этого сетевой инвертор он не умеет. Напомним, что выше шла речь об ограничении заряда аккумуляторов. Тем не менее, если в России разрешат отдачу в сеть свободной энергии потребителей, это решение может стать востребованным.

5. Возможность прямого подключения к компьютеру для мониторинга и программирования

У серьёзных инверторов должно быть доступно бесплатное ПО для мониторинга электросетей и оборудования, в том числе дистанционно. В том числе весьма полезной может быть возможность отправки СМС по событиям или по запросу, и накопление статистических данных по всем меняющимся параметрам. Для инвертора МАП SIN создано уже четыре варианта разного программного обеспечения (в том числе независимыми разработчиками), с немного разным функционалом и под разные операционные системы, включая Андроид.

6. Возможность выбора напряжений защиты от выбросов или провалов напряжения в сети

Защита от выбросов и провалов напряжения в сети может обеспечиваться переходом на аккумуляторы, при выходе напряжения во входной сети за указанные рамки, в большую или в меньшую сторону. Транслируемый со входа на выход диапазон допустимого входного напряжения (без перехода на аккумуляторные батареи, по умолчанию 175В – 250В), настраивается пользователем. Диапазон может быть сужен, что обеспечивает дополнительную защиту потребляющей аппаратуры.

7. Возможность модернизации (апгрейда) самого инвертора, и/или модернизации с помощью новых прошивок

Некоторые новые возможности современного инвертора могут получить пользователи, купившие инвертор ранее, с помощью простой его перепрошивки на новую версию ПО. Так, например, за последнее время, покупатели купившие инвертор МАП SIN и обновившие прошивку, получили следующие новые важные возможности инвертора:

• Появился заряд новейших литий-железо фосфатных аккумуляторов и работа с BMS.
• Добавилось управление внешним реле, в том числе на включение генератора.
• Добавилась совместная работа инвертора с солнечным контроллером по шине I2C.

Разумеется, всем понятно, что быть здоровым и богатым, конечно лучше, чем бедным и больным. Но не всегда наши возможности совпадают с нашими желаниями. Грамотный выбор, позволяет найти оптимальное решение проблемы.

Для задач попроще, например, использование в автомобиле, в походных условиях, или при серьёзных затруднениях в деньгах, можно остановить выбор на высокочастотных моделях инверторов или упрощённых низкочастотных, с обычным трансформатором, без широких функциональных возможностей

СОВЕТ ОТ АЛЬТЭКО

Для серьёзных задач, таких как резервное энергообечение домов, предприятий, тем более для автономного электроснабжения и/или использования солнечных панелей для уменьшения потребления от сети нужны серьёзные инверторы. А именно:

• с чистым синусом на выходе
• разработанные по низкочастотной технологии (лучше с трансформатором в виде тора)
• с возможностью быстрого заряда любых типов аккумуляторов
• с богатыми функциональными возможностями (и с программным обеспечением)
• при наличии сети 220 В и планируемых (пусть даже в перспективе) солнечных панелях, необходимы только гибридные инверторы

Итак, мы рассмотрели разные варианты конструкций инверторов. Мы надеемся, что помогли сделать ваш выбор более осмысленным.

Предлагаем ознакомиться с таблицей сравнительных характеристик инверторов, ведущих производителей (МикроАрт(МАП), Schneider Electric, Victron, Studer, Outback, Rich, SMA)

Желаем вам правильного и удачного выбора!

Инверторы для дома — режимы работы, организация бесперебойного питания дома и дачи

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

Инверторы для дома преобразуют постоянный ток аккумуляторных батарей в переменный однофазный (трёхфазный) ток стандартных параметров – 220 Вольт (380 Вольт), 50 Гц.

Для того, чтобы правильно выбрать инвертор для дома следует знать их основные характеристики и принцип работы.

По форме генерируемого напряжения различают инверторы:

С синусоидальной формой напряжения.

Эта группа дорогих инверторов применяется для питания приборов, чувствительных к форме напряжения.

Например, при несинусоидальной форме напряжения некоторые электродвигатели и трансформаторы перегреваются как следствие работают с меньшей мощностью. К этой же группе относятся измерительные, лабораторные приборы, медицинское оборудование, профессиональная аудиоаппаратура.

С квазисинусоидальной формой напряжения.

Выходное напряжение данной группы инверторов имеет упрощённую форму (обычно форму трапецеидального синуса). Такие инверторы на порядок дешевле и используются для питания большинства, используемых дома, бытовых приборов.

Сюда относятся электронные установки с импульсным блоком питания (компьютеры, телевизоры), нагревательные и осветительные приборы, электроинструмент.

РЕЖИМЫ РАБОТЫ ИНВЕРТОРОВ

Инверторы, используемые дома, могут работать в 3-х режимах:

• Номинальный режим.

  При этом режиме мощность нагрузки электроприёмников соответствует номиналам инвертора на протяжении длительного времени.

• Режим пуска.

  Большинство моделей способны генерировать кратковременную мощность, достаточную для запуска электродвигателей или ёмкостных нагрузок. Такая мощность может превышать номинал инвертора в 2-3 раза.

• Режим перегрузки.

  В таком режиме многие модели способны короткое время (не более 30 минут) генерировать мощность, превышающую номинал инвертора в 1,5 раза.

СИСТЕМЫ БЕСПЕРЕБОЙНОГО ПИТАНИЯ ДЛЯ ДОМА

На основе инверторов реализуются системы резервного электроснабжения дома или дачи. Они обеспечивают надёжную бесперебойную работу сигнализации, системы связи, отопления.

Также эти системы используются, если качество напряжения основного источника электроснабжения дома – энергосистемы – неудовлетворительно. Кроме того, системы бесперебойного питания могут применяться для автономного питания электроприёмников в полевых условиях.

Устройство и принцип работы.

Система бесперебойного питания содержит:

• инвертор;
• зарядное устройство;
• аккумуляторную батарею;
• контроллер.

Аккумуляторная батарея через зарядное устройство заряжается от внешнего источника питания (энергосистемы). Контроллер заряда исключает чрезмерную зарядку а также глубокую разрядку аккумулятора. Он также отслеживает параметры напряжения внешней сети – уровень напряжения и частоту.

Если качество этих параметров не соответствует допустимым значениям или напряжение пропадает, по команде контроллера система отключает внешний источник питания переключая всю нагрузку на питание от аккумулятора через инвертор.

Схемы бесперебойного питания.

Существует две основных схемы организации резервного электроснабжения дома на основе инверторов:

• Схема с трансферным реле.

  При этой схеме питание электрической нагрузки и зарядка аккумуляторов происходят одновременно от внешней электрической сети. При пропадании внешнего напряжения ( до момента его восстановления) система переводит всю нагрузку на питание от аккумулятора через инвертор.

• Схема online.

  Такую схему применяют при плохом качестве напряжения внешней сети. В online схемах внешняя сеть используется лишь для зарядки аккумулятора. Инвертор всегда включен. Он обеспечивает стабильным и качественным напряжением бытовые приборы.

  Эти схемы дороже, а аккумуляторные батареи подвергаются тяжёлым режимам работы. Однако они незаменимы когда большие искажения напряжения внешнего источника питания невозможно исправить с помощью обычного стабилизатора.

© 2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Руководство по покупке силового инвертора

| Eaton Tripp Lite

Что такое инвертор?

Инвертор мощности — это устройство, которое преобразует низковольтную энергию постоянного тока (постоянного тока) от батареи в стандартную бытовую мощность переменного тока (переменного тока). Инвертор позволяет вам управлять электроникой, бытовой техникой, инструментами и другим электрическим оборудованием, используя энергию, вырабатываемую аккумулятором автомобиля, грузовика или лодки, или возобновляемыми источниками энергии, такими как солнечные батареи или ветряные турбины. Инвертор дает вам энергию, когда вы находитесь «вне сети», поэтому у вас есть портативное питание, когда и где бы оно вам ни понадобилось.

В чем разница между инвертором и инвертором/зарядным устройством?

Инвертор просто преобразует мощность постоянного тока (батареи) в мощность переменного тока, а затем передает ее подключенному оборудованию. Инвертор/зарядное устройство делает то же самое, за исключением того, что это инвертор с подключенными батареями. Он остается подключенным к источнику питания переменного тока для непрерывной зарядки подключенных аккумуляторов, когда доступно питание от сети переменного тока, также известное как береговое питание.

Инвертор/зарядное устройство — это тихая альтернатива газовым генераторам, не требующая дыма, топлива или шума. Во время длительных отключений вам может потребоваться время от времени запускать генератор для подзарядки батарей, но инвертор/зарядное устройство позволяет вам запускать генератор реже, экономя топливо.

Для чего используется инвертор?

Проще говоря, инвертор выдает энергию переменного тока, когда нет доступной розетки или подключение к ней нецелесообразно. Это может быть автомобиль, грузовик, дом на колесах или лодка, строительная площадка, машина скорой помощи или машина скорой помощи, кемпинг или передвижная медицинская тележка в больнице. Инверторы или инверторы/зарядные устройства могут обеспечить питание для вашего дома во время отключения, чтобы поддерживать работу холодильников, морозильников и дренажных насосов. Инверторы также играют важную роль в системах возобновляемой энергии.

Преобразование постоянного тока в переменный: как работают инверторы

Постоянный ток или мощность постоянного тока, поступающая от батареи, течет в одном направлении от отрицательной клеммы батареи, через замкнутую цепь и обратно к положительной клемме батареи. Однако типичные 12-вольтовые или 24-вольтовые батареи обеспечивают только относительно низковольтную мощность. В зависимости от вашего местоположения приборы должны работать от сети переменного тока с напряжением 120 или 230 вольт.

Инверторы мощности 120 В

Силовые инверторы 230 В

Инвертор устраняет это несоответствие, увеличивая напряжение и используя транзисторы или полупроводники для быстрого изменения полярности входа постоянного тока туда и обратно, посылая его в одном направлении по цепи, затем очень быстро меняя его и отправляя в другом направлении. В большинстве случаев он делает это 60 раз в секунду (60 Гц).

Типы инверторов мощности

Инверторы мощности для дома

Если вам требуется аварийное резервное электроснабжение дома из-за того, что в вашем доме происходит отключение электроэнергии во время гроз, ураганов или суровых зимних погодных условий, инвертор/зарядное устройство поможет поддерживать работу основных приборов.

Чаще всего аварийный домашний источник питания питается от стандартного автомобильного аккумулятора, превращая ваш автомобиль в генератор. Автомобиль должен работать, пока инвертор используется, чтобы предотвратить разрядку аккумулятора. Инвертор все еще можно использовать, если автомобиль выключен, но это не рекомендуется в течение длительного времени. Если вы используете инвертор без непрерывно работающего двигателя, заводите автомобиль каждый час и дайте ему поработать в течение 10 минут, чтобы зарядить аккумулятор.

Для создания резервной системы без автомобиля можно подключить два автомобильных аккумулятора 12 В к одному инвертору. Этого будет достаточно для работы среднего домашнего холодильника на срок до двух дней, в зависимости от размера батарей, размера холодильника и степени его заполнения. Разумно иметь под рукой запасную батарею или две на случай, если сбой питания превысит время работы от батареи.

Ищите инвертор или инвертор/зарядное устройство с мощностью, превышающей мощность электроприборов, необходимых для работы. См. Таблицу 2 : Стандартная мощность обычных бытовых приборов ниже. Готовы купить инвертор/зарядное устройство прямо сейчас? См. наши рекомендуемые инверторы/зарядные устройства для аварийного домашнего резервного питания.

Инверторы питания для автомобилей, внедорожников и фургонов

Прикуриватель на 12 В в автомобиле или грузовике можно использовать с небольшим портативным инвертором для зарядки телефонов, планшетов, ноутбуков, DVD-плееров, легких инструментов и других устройств. Портативные инверторы — отличный выбор для семейных поездок. Эти мобильные инверторы оснащены одной или двумя розетками переменного тока, а некоторые модели также имеют два USB-порта для зарядки. Ассортимент компактных портативных инверторов Tripp Lite включает модели мощностью до 400 Вт.

Преобразователи мощности для жилых автофургонов, грузовиков и лодок

Не отказывайтесь от (электрических) домашних удобств, когда вы отправляетесь в поход, катаетесь на лодке или доставляете товары по дороге. Для грузовиков, лодок и транспортных средств для отдыха стационарный инвертор/зарядное устройство, подключенный напрямую к аккумуляторной батарее, позволяет запускать компьютеры, планшеты, телевизоры, кофеварки, блендеры и другие подключаемые устройства.

При наличии источника переменного тока, такого как генератор или береговое электроснабжение, инвертор/зарядное устройство передает питание на ваше оборудование и одновременно заряжает подключенные батареи. При отключении от источника питания инвертор/зарядное устройство автоматически переключается на питание от батареи, и ваша электроника и бытовая техника продолжают работать без перебоев. Ознакомьтесь с нашим ассортиментом инверторов/зарядных устройств, предназначенных для жилых автофургонов и морских судов.

Мобильные инверторы питания для рабочих площадок и промышленного применения

Инверторы/зарядные устройства, предназначенные для автономных рабочих площадок и рабочих грузовиков с ограниченным доступом к береговому источнику питания, используют аккумуляторы отдельно от основного аккумулятора транспортного средства или полностью вне транспортного средства. Многие электроинструменты, приборы и электроника, используемые в промышленности, требуют кратковременных всплесков мощности, превышающих их непрерывную номинальную мощность, либо при запуске, либо во время использования, либо в обоих случаях. Мощные инверторы/зарядные устройства временно обеспечивают дополнительную выходную мощность, чтобы справиться с этими пиковыми нагрузками без отключения. См. инверторы/зарядные устройства PowerVerter APS компании Tripp Lite.

Преобразователи мощности для больничных тележек

Инвертор медицинского назначения может использоваться для модернизации передвижной медицинской тележки в медицинских учреждениях. Мобильность дает врачу, медсестре или техническому специалисту возможность доставлять пациенту лечебное, контрольное или диагностическое оборудование. Инверторы для мобильных медицинских тележек должны иметь розетки больничного класса и соответствовать стандарту UL 60601-1. См. подборку Tripp Lite инверторов медицинского назначения для питания больничных тележек.

Преобразователи мощности для машин скорой помощи/автомобилей скорой помощи

Специальные медицинские инверторы обеспечивают безопасное и надежное мобильное питание для критически важного бортового оборудования скорой помощи/скорой помощи. Инверторы, используемые в медицинских транспортных средствах, должны соответствовать требованиям UL 458. Tripp Lite предлагает инвертор со встроенной системой зарядки, предназначенный для установки в машинах скорой помощи/скорой помощи. См. инвертор Tripp Lite для автомобилей скорой помощи/скорой помощи.

Инверторы мощности для чувствительной электроники

Многие устройства, такие как электроинструменты с регулируемой скоростью, банкоматы, компьютеры с активными источниками питания PFC, лазерные принтеры, сетевое оборудование и аудио/видео компоненты, требуют чистой синусоидальной энергии. Стабильная, управляемая микропроцессором синусоидальная мощность позволяет вашему оборудованию работать с меньшим нагревом, служить дольше и работать без сбоев или снижения производительности, вызванных нестандартным питанием. Tripp Lite оснащен несколькими инверторами, которые обеспечивают чистую синусоиду на выходе.

Как купить инвертор мощности

Инверторы мощности бывают разной мощности, измеряемой в ваттах. Вот 12 ключевых факторов, которые следует учитывать при покупке инвертора:

1. Инвертор или инвертор/зарядное устройство — И инверторы, и инверторы/зарядные устройства обеспечивают ток от аккумуляторной батареи, но только инверторы/зарядные устройства подключаются к источникам переменного тока, пропускают переменный ток через к оборудованию, заряжать аккумуляторы и автоматически переключаться на питание от аккумуляторов, когда сеть переменного тока недоступна. Инверторы, которые не являются инверторами/зарядными устройствами, полагаются на работающие транспортные средства для перезарядки аккумуляторов и не подключаются напрямую к источникам переменного тока.
2. Напряжение In – Чаще всего для питания инверторов используются аккумуляторы на 12 В. Это тип аккумулятора в вашем автомобиле. Также доступны сверхмощные инверторы/зарядные устройства, в которых используются батареи 24 В, 36 В или 48 В для приложений, требующих более высокой мощности. Убедитесь, что выбранные вами батареи соответствуют входному напряжению инвертора.
3. Выходное напряжение . В Северной Америке электроэнергия, поступающая в ваш дом, представляет собой напряжение переменного тока 120 вольт. Если вы находитесь в Северной Америке, убедитесь, что выход вашего инвертора совместим с сетью 120 В для питания вашей электроники, электроинструментов или небольших бытовых приборов.
4. Номинальная непрерывная выходная мощность — Определите общую мощность, необходимую для всех подключенных устройств. Номинальная непрерывная выходная мощность инвертора или инвертора/зарядного устройства должна быть больше, чем мощность всего оборудования, которое будет питаться одновременно. Вы можете оценить требуемую мощность, используя Таблицу 2: Типичная мощность обычных бытовых приборов .
5. Входное соединение – Небольшие портативные инверторы подключаются непосредственно к автомобильной розетке 12 В (прикуриватель). Инверторы для тяжелых условий эксплуатации имеют входные клеммы постоянного тока, которые подключаются непосредственно к батареям с помощью кабелей, предоставляемых пользователем. Инверторы/зарядные устройства подключаются как к батареям, так и к источнику питания переменного тока, чтобы батареи могли перезаряжаться, когда доступно береговое питание.
6. Пиковая и непрерывная мощность — Многим инструментам, приборам и насосам требуются кратковременные скачки мощности при запуске, во время использования или в обоих случаях. Это означает, что требуется временная мощность, превышающая постоянную номинальную мощность инвертора. Ищите инвертор или инвертор/зарядное устройство, которые могут справиться с такими пиковыми потребностями в мощности, обеспечивая до 200% номинальной мощности в непрерывном режиме.
7. Розетки . Подумайте, сколько розеток вам понадобится и нужна ли вам специальная защита от розеток GFCI для влажной или влажной среды. Многие сверхмощные инверторы/зарядные устройства могут быть жестко подключены к вашему основному электрическому щиту, чтобы подавать ток непосредственно к розеткам переменного тока вашего дома. В целях безопасности используйте для установки профессионального электрика.
8. Время работы (количество времени, в течение которого инвертор будет подавать питание на ваше оборудование) — если вы используете инвертор, подключенный к аккумулятору работающего автомобиля, у вас будет питание до тех пор, пока автомобиль продолжает работать. Если ваш инвертор или инвертор/зарядное устройство работает от аккумулятора без другого источника питания, время работы зависит от количества доступного заряда аккумулятора и нагрузки, которую он поддерживает. Вы можете увеличить время работы, подключив больше батарей. Количество аккумуляторов, которые можно подключить, не ограничено.
9. Охлаждающие вентиляторы – Многоскоростные охлаждающие вентиляторы предотвращают накопление тепла и продлевают срок службы инвертора.
10. 3-этапная зарядка — инверторы/зарядные устройства Tripp Lite используют усовершенствованное 3-этапное зарядное устройство, которое заряжает батареи быстрее, защищая их от перезарядки, чрезмерной разрядки и случайного разряда.
11. Сбрасываемые автоматические выключатели — Защитите свой инвертор/зарядное устройство от повреждений в результате перегрузок или отказа зарядного устройства.
12. Специальные функции — При покупке инвертора или инвертора/зарядного устройства подумайте, нужны ли вам какие-либо из этих специальных функций для безопасного и эффективного питания вашего оборудования:
    • USB-порты — легко заряжайте телефоны, планшеты, носимые фитнес-трекеры и другие мобильные устройства.
    • Выходной сигнал с чистой синусоидой — для электроинструментов с регулируемой скоростью и чувствительной электроники, такой как компьютеры, сетевые устройства и аудио/видео оборудование.

    Розетки

    • GFCI — соответствуют требованиям OSHA для использования во влажной среде, в том числе вблизи раковин.
    • Розетки для больниц — сертифицированы UL для использования в медицинских учреждениях.
    • Возможность дистанционного управления — некоторые инверторы/зарядные устройства имеют коммуникационный порт RJ45, который позволяет подключать дополнительный модуль дистанционного управления.

    Светодиоды состояния

    • — показывают уровень заряда батареи и предупреждения о низком заряде батареи, уровни нагрузки, предупреждения о перегрузке, системные сбои и режимы работы.

    DIP-переключатели конфигурации

    • — настраивайте автоматическое переключение высокого и низкого напряжения в соответствии с вашим приложением.
    • Высокая начальная мощность — поддерживает пиковые нагрузки устройств с высокими требованиями к начальной мощности, таких как двигатели, компрессоры и насосы.

Häufig gestellte Fragen

В чем разница между инвертором и источником бесперебойного питания (ИБП)?

Инверторы и системы ИБП обеспечивают питание от батарей при отсутствии питания переменного тока. ИБП обычно включает в себя аккумулятор и зарядное устройство в одном автономном блоке. Аккумуляторы для инвертора обычно поставляются пользователем.

Система ИБП также может поддерживать связь с оборудованием, на которое она подает питание, сообщая оборудованию, что оно работает в режиме ожидания, выдавая ему предупреждения об отключении или связываясь с человеком в контуре. Инверторы обычно не имеют такой возможности.

В зависимости от инвертора он будет реагировать на отключение питания через 4,2–16,7 миллисекунд. ИБП реагирует за долю этого времени, что делает ИБП лучшим выбором для приложений, которые должны оставаться под напряжением, таких как компьютерное сетевое оборудование.

В чем разница между инвертором и генератором?

Генератор работает на бензине, дизельном топливе или пропане для производства электроэнергии. Инвертор преобразует энергию постоянного тока, хранящуюся в батареях, в мощность переменного тока, необходимую для работы инструментов, электроники, бытовой техники и других устройств.

Генератор может быть лучшим выбором, когда требуется большое количество энергии в течение длительных периодов времени. Тем не менее, инвертор/зарядное устройство является более чистым и экологичным выбором. Он тихий и не выделяет дыма, что делает его предпочтительным для жилых районов или для использования в помещении.

Инвертор/зарядное устройство может работать вместе с питанием от генератора, когда генератор работает, что позволяет отключать генератор на время для экономии топлива, не выключая оборудование.

Что такое инвертор/зарядное устройство?

Инвертор/зарядное устройство преобразует мощность постоянного тока (аккумулятора) в мощность переменного тока, а затем передает ее подключенному оборудованию. Когда он подключен к источнику питания переменного тока, он непрерывно заряжает подключенные аккумуляторы. При отключении электроэнергии инвертор/зарядное устройство автоматически переключается на питание от батареи, чтобы обеспечить питание подключенного оборудования. Батареи будут перезаряжены, когда снова станет доступен источник питания переменного тока.

Как использовать инвертор для основного домашнего аварийного питания?

Чаще всего аварийное домашнее электроснабжение работает от стандартного автомобильного аккумулятора, превращая ваш автомобиль в генератор. Автомобиль должен работать, пока инвертор используется, чтобы предотвратить разрядку аккумулятора. Инвертор все еще можно использовать, если автомобиль выключен, но это не рекомендуется в течение длительного времени. Если вы используете инвертор при выключенном двигателе, запускайте автомобиль каждый час и дайте ему поработать около 10 минут, чтобы зарядить аккумулятор.

Для создания резервной системы без автомобиля можно подключить два автомобильных аккумулятора 12 В к одному инвертору. Это обеспечит достаточную мощность для работы среднего домашнего холодильника до двух дней, в зависимости от размера батарей и размера вашего холодильника. Разумно иметь под рукой запасную батарею или две на случай, если продолжительность сбоя питания превысит время работы от батареи.

Ищите инвертор с мощностью больше, чем электроприборы, необходимые для работы. См. Таблица 2: Стандартная мощность обычных бытовых приборов ниже. Готовы купить? См. наши рекомендуемые инверторы/зарядные устройства для аварийного домашнего резервного питания.

Могу ли я запитать свой дом, используя свой автомобиль и инвертор?

Абсолютно! Во-первых, узнайте общую мощность приборов, которые вам нужны для работы, используя приведенные ниже рекомендации. Это поможет вам купить правильный инвертор для вашей домашней аварийной системы резервного копирования.

Инвертор не является водонепроницаемым, поэтому держите его подальше от дождя, пыли и прямых солнечных лучей. Хотя вы можете подключить инвертор к аккумулятору автомобиля с помощью соединительных кабелей и зажимов типа «крокодил», предпочтительным методом является кольцевая клемма, которая надежно крепится к опоре инвертора. Затем подключите удлинитель на расстоянии не более 200 футов от инвертора к устройствам, которые вы хотите запустить. За пределами этого расстояния вы, вероятно, испытаете потерю сигнала.

Чтобы аккумулятор оставался заряженным, вы должны запускать машину примерно на 10 минут каждый час. Инвертор будет работать, когда автомобиль выключен, пока вы не разрядите аккумулятор.

Обеспечивает ли инвертор защиту от перенапряжения?

Да. Поскольку инвертор преобразует мощность постоянного тока в мощность переменного тока, выходной сигнал переменного тока обрабатывается до того, как он достигнет вашего оборудования. Инвертор обеспечивает стабильное выходное напряжение и частоту для защиты вашего оборудования от скачков напряжения и сетевых шумов, позволяя вашему оборудованию работать на пике своих возможностей.

Может ли инвертор питать холодильник или морозильник?

Да, но следует помнить об одном важном моменте. Когда холодильник или морозильник включается, он потребляет высокий пусковой импульс мощности, в несколько раз превышающий мощность, которая требуется при непрерывной работе. Убедитесь, что ваш инвертор может справиться с пиковым выбросом. Как правило, убедитесь, что ваш инвертор может выдерживать пиковые нагрузки 500–750 Вт для холодильника и 500–1000 Вт для морозильного ларя.

Какой тип батареи следует использовать с инвертором?

Чаще всего для питания инверторов используются аккумуляторы на 12 В, подобные тем, что установлены в вашем автомобиле. Доступны инверторы/зарядные устройства для тяжелых условий эксплуатации, в которых используются батареи на 24 В, 36 В или 48 В для приложений, требующих более высокой мощности. Убедитесь, что выбранные вами батареи соответствуют входному напряжению вашего инвертора.

Аккумуляторы глубокого разряда выглядят как обычные автомобильные аккумуляторы, но могут обеспечивать постоянную мощность в течение более длительного периода времени и надежно работать до разрядки до 80%. Они идеально подходят для инверторных применений, особенно в жилых автофургонах, лодках и автономных возобновляемых источниках энергии из-за их способности почти полностью разряжаться до того, как их нужно будет перезарядить.

Помимо батареек вам понадобятся предохранитель и держатель предохранителя. Одним из самых простых типов предохранителей является предохранитель «ANL», который можно вставить в положительный провод, идущий от аккумуляторной батареи.

Какой тип кабеля следует использовать для подключения батарей?

Большинство инверторов продаются без кабелей, поэтому пользователь может выбрать кабель, наиболее подходящий для его применения. В общем, расстояние между батареей и инвертором должно быть как можно короче, в идеале не более 10 футов. Кабели, используемые для подключения инверторов, должны быть типа SGX, который обычно используется для подключения аккумуляторной батареи к электронной системе автомобиля и ее заземления.

Приведенная ниже таблица рекомендуемых размеров проводов является общим практическим правилом. Фактический размер провода, который вам нужен, будет варьироваться в зависимости от напряжения вашей батареи, общей силы тока, потребляемой вашим оборудованием, и длины кабеля. Наш лучший совет — придерживаться того, что указано в руководстве пользователя вашего инвертора.

Таблица 1: Рекомендуемые калибры проволоки

Действительно ли важен инвертор с чистой синусоидой?

В зависимости от того, какое оборудование вы используете, ответ может быть утвердительным. Инвертор с чистой синусоидой формирует плавный синусоидальный сигнал на выходе переменного тока с очень низким уровнем гармонических искажений. Чувствительная электроника, инструменты с регулируемой скоростью, медицинское оборудование, такое как кислородные концентраторы, телевизоры и аудио- и видеокомпоненты, люминесцентные лампы с электронными балластами и любые приборы с микропроцессорным управлением не будут хорошо работать при измененной мощности синусоидального сигнала.

Инвертор мощности какого размера мне нужен?

Чтобы определить правильный размер инвертора для вашего приложения, вам необходимо суммировать мощность всех приборов, инструментов или электроники, которые будут работать от инвертора одновременно. У многих бытовых приборов и электроинструментов номинальная мощность указана на этикетке на самом изделии или в руководстве по эксплуатации изделия. Если ваши устройства показывают только ампер, мощность можно получить, используя эту простую формулу:

Вольт x Ампер = Ватт

Пример: Вы хотите запустить небольшой мини-холодильник. Вы знаете из этикетки продукта, что он использует 0,7 ампер. В США напряжение 120. Следовательно:

120 x 0,7 А = 84 Вт

Теперь учтите, как долго вы хотите, чтобы устройство работало. Это его время выполнения. Предполагая, что вы используете батареи на 12 В, разделите общую мощность на 12.

В примере с нашим мини-холодильником:

84 ÷ 12 = 7 ампер постоянного тока

Это количество ампер-часов постоянного тока, необходимое для работы холодильника в течение 1 часа, если он будет работать непрерывно. Вам нужно будет понаблюдать за работой холодильника в течение определенного периода времени, чтобы определить, как долго он активно работает, поэтому понаблюдайте за ним в течение 15 минут и запишите продолжительность его работы.

Допустим, вы хотите, чтобы холодильник работал в течение 12 часов, прежде чем потребуется подзарядка аккумуляторов. Ваше наблюдение показывает, что холодильник работает в течение 5 минут в течение 15-минутного периода наблюдения. Используйте эту формулу:

Требуемое активное время работы = Минуты работы ÷ Минуты наблюдения x Общее требуемое время работы

12 часов = 5 минут ÷ 15 минут x 4 часа

Затем умножьте требуемый ток постоянного тока на предполагаемое количество часов, в течение которых холодильник может работать без зарядки батарей.

7 ампер постоянного тока x 4 часа = 28 ампер-часов. оценка с коэффициентом 1,2.

28 ампер-часов x 1,2 = 33,6 ампер-часов

Это минимальное количество ампер-часов, которое должны обеспечивать ваши аккумуляторы.

Сколько ватт потребляют обычные бытовые приборы и инструменты?

Эта таблица общих приборов, электроники и инструментов поможет вам оценить ваши потребности. Обязательно ознакомьтесь с фактическими требованиями к мощности на этикетке продукта и помните, что многие инструменты и устройства имеют значительно более высокие требования к пиковым перенапряжениям при запуске/цикле.

Таблица 2: Типовая мощность обычных бытовых приборов

Установка инвертора и инвертора/зарядного устройства: Советы по безопасности

Внутри инвертора/зарядного устройства существует потенциально опасное для жизни напряжение, когда подключен источник питания от батареи и/или вход переменного тока. Прежде всего, внимательно следуйте всем инструкциям по технике безопасности, приведенным в руководстве пользователя или руководстве по установке, прилагаемом к вашему инвертору/зарядному устройству и аккумуляторам. Установка инвертора предполагает работу с током под напряжением, поэтому вы должны иметь хотя бы базовые знания об электричестве и проводке. Если сомневаетесь, наймите опытного электрика. Вот общие рекомендации, о которых следует помнить:

• Инверторы мощностью 400 Вт и выше должны иметь жесткую проводку и соответствующие предохранители.
• Инвертор выделяет тепло. Убедитесь, что ваша установка обеспечивает надлежащую вентиляцию и рассеивание тепла, оставляя зазор не менее двух дюймов со всех сторон и сверху.
• Аккумуляторы могут выделять потенциально взрывоопасный газообразный водород, который может скапливаться рядом с аккумуляторами, если они плохо вентилируются. Аккумуляторный отсек должен иметь некоторую вентиляцию для наружного воздуха.
• Не размещайте инвертор рядом с источником тепла, рядом с чем-либо легковоспламеняющимся или под местом, где используются или перекачиваются жидкости. Убедитесь, что место не подвергается воздействию дождя, влаги и пыли и не подвергается воздействию прямых солнечных лучей.
• При установке инвертора в доме на колесах подключите его к аккумулятору, используемому для питания салона дома на колесах, а не к аккумулятору, питающему двигатель.
• Используйте провод соответствующего сечения. См. Таблицу 1 : Рекомендуемые сечения проводов .
• Заземлите инвертор с помощью основного вывода заземления. Обычно это можно сделать, установив заземляющий разъем инвертора на стержень болта в раме автомобиля. Используйте провод того же калибра для кабеля заземления, что и для кабеля питания.

Products Mentioned in this Article

Mobil

Kompakt

Hochleistung

Wechserichter/Ladegeräte

Reine Sinuswelle

Stromversorgung für Krankenhauswagen

Дополнительная литература

• Как выбрать и установить систему резервного питания инвертора/зарядного аккумулятора для дренажного насоса

Зачем покупать у Tripp Lite от Eaton?

Мы знаем, что у вас есть из чего выбрать. На первый взгляд все они могут показаться одинаковыми. Разница в том, что вы не видите. Приобретая Tripp Lite от Eaton, вы получаете надежные инженерные решения, проверенную надежность и исключительное обслуживание клиентов. Все наши продукты проходят строгий контроль качества, прежде чем они поступят в продажу, а независимые испытательные агентства проверяют, соответствуют ли наши продукты последним стандартам безопасности и производительности. Наша приверженность качеству позволяет нам поддерживать нашу продукцию ведущими в отрасли гарантиями и отзывчивым обслуживанием клиентов. Это отличие Tripp Lite от Eaton.

Для чего предназначены аварийные домашние инверторы

Предыдущая Следующая

Давайте взглянем на преимущества инвестирования и наличия инвертора мощности для резервного питания дома во время чрезвычайной ситуации, стихийного бедствия или зимнего шторма, а также на то, как использовать инвертор аварийного питания дома, если в вашем доме когда-либо отключится электричество. выходить.

Что такое инвертор мощности?

Инверторы мощности, которые варьируются от небольших устройств мощностью 150 Вт до моделей мощностью 7000 Вт и выше, преобразуют энергию постоянного тока 12 В, 24 В, 36 В и даже 48 В (вольт) в электричество переменного тока, которое можно использовать для питания электроприборов и электротонических устройств. в вашем доме, если вы когда-либо страдаете от отключения электроэнергии.

Инвертор мощности (для домашнего резервного питания) может получать энергию от аккумулятора автомобиля или грузовика, а также аккумуляторов глубокого разряда. Инверторы часто продаются как часть автономных комплектов солнечной энергии для людей, которые не подключены к сети или испытывают регулярные перебои в подаче электроэнергии.

Преобразователи мощности с модифицированной синусоидой и инверторы мощности с чистой синусоидой

Два наиболее распространенных типа инверторов — это инверторы мощности с модифицированной синусоидой и инверторы мощности с чистой синусоидой. Оба типа инверторов могут использоваться для аварийного резервного питания. Короче говоря, модифицированные синусоидальные инверторы, которые могут питать компьютеры, электронику и насосы, работают не так «чисто» или «плавно», как чистые синусоидальные инверторы.

Чистое синусоидальное питание, также известное как «чистое питание», представляет собой надежный вариант резервного питания при работе компьютерных систем или сложного электронного оборудования (например, медицинского оборудования). Инверторы мощности с чистым синусоидальным сигналом работают тише и быстрее, чем другие инверторы, в целом с меньшим количеством сбоев, предлагая более плавные и эффективные волны мощности. При этом модифицированные синусоидальные преобразователи мощности по-прежнему являются отличным инструментом в чрезвычайной ситуации, способным управлять морозильными камерами, бытовой техникой, двигателями, электроинструментами, насосами, холодильниками и многим другим.

Инверторы для аварийного домашнего резервного питания

Как мы уже отмечали, инверторы для аварийного домашнего резервного питания бывают разных размеров (напряжения). Но инвертор мощности какого размера вы должны инвестировать? Что ж, это зависит от того, сколько приборов, устройств и инструментов вы хотите или должны запустить, если у вас возникнет перебой в подаче электроэнергии.

Если вы хотите подключить только несколько светильников, зарядить сотовый телефон или аварийное радио (другими словами, самое необходимое), вы можете выбрать инвертор меньшего размера.
