Основные отличия инверторного сварочного аппарата от обычного трансформаторного
Сварочные аппараты становятся незаменимыми не только в промышленном производстве, но и в быту. Подтверждением тому служит огромный выбор техники бытового и полупрофессионального назначения. При этом среди других типов оборудования все большую популярность приобретают инверторные устройства. В чем же состоит отличие инверторного сварочного аппарата от обычного?
Принцип работы трансформаторного сварочного аппарата
Современные трансформаторные сварочные аппараты отличаются надежностью и неприхотливостью. Работают они на частоте 50 Гц. Электрический ток преобразовывается с помощью трансформатора. Происходит это следующим образом. Сначала ток напряжением 220В подается на первичную обмотку трансформатора. Он намагничивает составной сердечник, который создает переменное магнитное поле. В результате возникает переменный ток во вторичной обмотке, но его параметры уже другие: напряжение – 50-90В, сила тока – 100-200А.
Последняя величина напрямую зависит от количества витков во вторичной обмотке трансформатора. Регулируется она механическим путем. Пример такого устройства – WESTER ARC 130.
Так выглядят сварочные трансформаторы
Впервые электросварку на практике использовал русский изобретатель Н.Н. Бенардос в 1881 году.
Преимущества трансформаторов
Сварочные трансформаторы имеют ряд преимуществ:
- Они недорогие. При равнозначных характеристиках сварочный трансформатор стоит в два раза меньше инвертора.
- Устройства имеют простую и надежную конструкцию.
- Отремонтировать их можно даже в бытовых условиях.
- Они могут работать при отрицательных температурах.
Недостатки трансформаторов
- Трансформаторы отличаются солидными габаритами и большим весом. Они мало приспособлены для частых перемещений.
- Работая на переменном токе, сложно обеспечить высокое качество швов.
- КПД устройств не более 80 %.
- Аппараты потребляют большое количество электроэнергии.
- Их нельзя подключать к внутридомовой сети.
Принцип работы сварочного инвертора
Серийное изготовление сварочных инверторов было налажено около 30 лет назад. Более точное их название – выпрямители с транзисторным инвертором. Главное отличие сварочных аппаратов этого типа – в последовательности преобразований электрического тока. В этих приборах ему приходится менять свои характеристики несколько раз. Сначала ток выпрямляется и становится постоянным, проходя через полупроводник. На следующем этапе его пропускают через фильтр для дополнительного сглаживания. Затем ток поступает в инвертор и преобразуется в переменный частотой порядка 100 кГц. После этого он попадает в трансформатор, в котором напряжение понижается, а сила тока увеличивается. Далее он поступает в высокочастотный фильтр и затем в выпрямитель.
На выходе получается постоянный ток требуемых параметров.
За счет таких сложных преобразований удалось уменьшить габариты сварочного аппарата. Пример такого устройства – ELITECH АИС 200 ПНС.

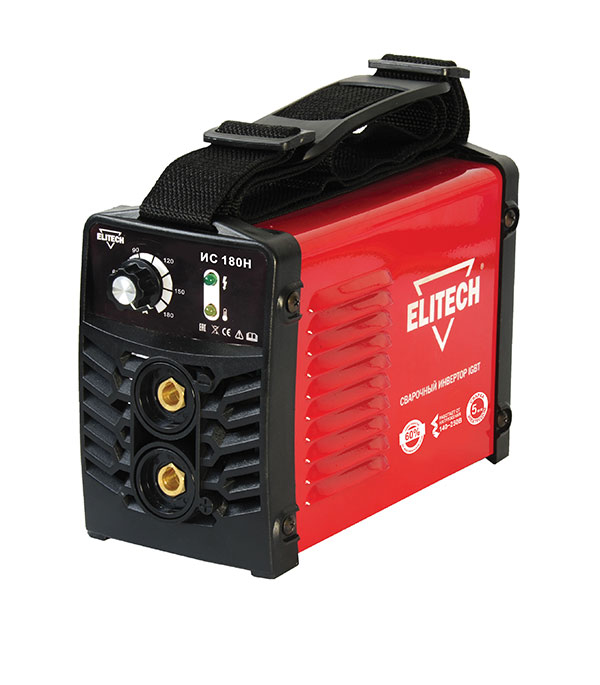

Так выглядит сварочный инвертор
Преимущества инверторного аппарата
- КПД устройств достигает 95 %. Потери энергии минимальны.
- Аппараты отличаются повышенной электробезопасностью.
- Их можно без последствий подключать к обычной бытовой сети.
- Устройства имеют очень широкий диапазон регулирования силы тока. Благодаря этому возможно использовать разные типы электродов и подбирать требуемый режим сварки для металлов.
- Вся работа приборов регулируется управляющими схемами и микропроцессорами. Это обеспечивает легкий поджиг и стабильное удержание дуги.
- Напряжение и сила тока в инверторных аппаратах регулируются плавно.
- Аппараты комплектуются защитой от перепадов сетевого напряжения.
- Сварку можно вести в любых пространственных положениях.
Недостатки инверторного аппарата
- Их стоимость значительно превышает аналогичный показатель сварочных трансформаторов.
- Устройства чувствительны к пыли. Она может быть причиной выхода из строя.
- Инверторные сварочные аппараты плохо переносят повышенную влажность и низкие температуры. Хранить их нужно только при положительной температуре.
- При нарушении правил эксплуатации выходит из строя блок с силовыми транзисторами. Его замена может обойтись в половину стоимости аппарата. Ремонт устройства – очень дорогая процедура.
В итоге отличие инвертора от сварочного аппарата трансформаторного типа с точки зрения пользователя заключается в следующем: он мобильный, обеспечивает отличное качество швов, с ним удобно работать. Эти функциональные преимущества обеспечиваются электроникой и автоматизацией процессов. По этой же причине такие устройства дороже стоят.
Сварочные трансформаторы – это своеобразные «рабочие лошадки». Их следует использовать тогда, когда не предполагается перемещение устройства и не требуется высокое качество сварки.
Сварочные аппараты и инвертора в Москве
- Главная
759 шт.
Автоматизированная сварка (11)
Автоматизированная сварка — это технологический процесс, образующий единое целое со всей производственной системой. Все компоненты согласованы друг с другом и выполнены с максимальной точностью для достижения неизменно высоких результатов сварки
Сварочные выпрямители (14)
Сварочные выпрямители — это источники постоянного сварочного тока. Они включают в себя силовой трансформатор, силовые полупроводниковый вентили и устройство регулирования сварочного тока.
Сварочные инверторы (280)
Сварочные инверторы — представляют собой трансформатор, понижающий напряжения сети до необходимого для холостого хода источника.Их преимуществом является улучшение динамической характеристики дуги.
Сварочные полуавтоматы (238)
Сварочные полуавтоматы — это электромеханический приборы для выполнения сварочного процесса плавящимся электродом в виде проволоки путем механизированной подачи его к месту сварки (к сварочной ванне).
Сварочные трансформаторы (12)
Сварочные трансформаторы – это аппараты, преобразующие переменное напряжение сети в переменное напряжение для сварки (как правило, до значения менее 141 В).
Регулирование силы тока в таком сварочном трансформаторе осуществляется с помощью подвижной обмотки.
Установки воздушно-плазменной резки (66)
Установки воздушно-плазменной резки необходимы для интенсивного расплавления разрезаемого металла в объеме полости реза. Эти устройства являются наиболее эффективным способом для нарезания листов, обработки профилей и обтачивания различного металла.
Установки для аргоно-дуговой сварки (138)
Установки для аргоно-дуговой сварки обеспечивают хорошее качество и формирование сварных швов, а так же позволяют точно поддерживать глубину проплавления металла, что очень важно при сварке тонкого металла при одностороннем доступе к поверхности изделия.
Сортировать по:
Цене
Свароч.
току
Выводить по:
20
40
Все
Aurora PRO Overman 200 Инверторный сварочный полуавтомат
бесплатная доставка
22 500,-
7.7кВт / Ручная дуговая сварка (MMA) ,Cварка в среде защитных газов (MIG) / 220В / 200A / 0.6 — 1мм
Добавить к сравнению
Перейти к сравнению
Foxweld Master 202 Сварочный инвертор
бесплатная доставка
14 200,-
4.5кВт / Ручная дуговая сварка (MMA) / 220В / 200A / 5мм
Добавить к сравнению
Перейти к сравнению
Aurora PRO Overman 160 Инверторный сварочный полуавтомат
бесплатная доставка
20 000,-
5.
6кВт / Ручная дуговая сварка (MMA) ,Cварка в среде защитных газов (MIG) / 220В / 160A / 0.6 — 1мм
Добавить к сравнению
Перейти к сравнению
Aurora PRO Overman 180 Инверторный сварочный полуавтомат
бесплатная доставка
21 000,-
6.5кВт / Ручная дуговая сварка (MMA) ,Cварка в среде защитных газов (MIG) / 220В / 180A / 0.6 — 1мм
Добавить к сравнению
Перейти к сравнению
Aurora PRO Airhold 42 Установка плазменной резки
бесплатная доставка
18 500,-
6.6кВт / Воздушно-плазменная резка (CUT) / 220В / 40A / 1 — 4мм
Добавить к сравнению
Перейти к сравнению
Brima MIG/MMA 180 Сварочный инвертор полуавтомат
бесплатная доставка
15 800,-
4.
3кВт / Ручная дуговая сварка (MMA) ,Cварка в среде защитных газов (MIG) / 180A / 1мм
Добавить к сравнению
Перейти к сравнению
Brima ARC 250 220/380В Professonal Сварочный инвертор
бесплатная доставка
акция
24 800,-
16 000,-
8кВт / Ручная дуговая сварка (MMA) / 220В / 250A / 5мм
Добавить к сравнению
Перейти к сравнению
Ресанта САИПА-135 Сварочный инвертор полуавтомат
бесплатная доставка
14 155,-
3.5кВт / Cварка в среде защитных газов (MIG) / 220В / 110A / 0.8мм
Добавить к сравнению
Перейти к сравнению
Aurora PRO Inter TIG 202 Сварочный аппарат
бесплатная доставка
19 500,-
4.
5кВт / Ручная дуговая сварка (MMA) ,Аргонодуговая сварка (TIG) / 220В / 200A / 0.9 — 5мм
Добавить к сравнению
Перейти к сравнению
Brima ARC-200 MARS комплект Сварочный инвертор
9 807,-
7.9кВт / Ручная дуговая сварка (MMA) / 220В / 200A / 1.6-5мм
Добавить к сравнению
Перейти к сравнению
TIG-169 DC Аппарат аргоно-дуговой сварки
бесплатная доставка
16 250,-
6.0кВт / Аргонодуговая сварка (TIG) / 220В / 160A
Добавить к сравнению
Перейти к сравнению
TIG-209 DC Аппарат аргоно-дуговой сварки
бесплатная доставка
20 620,-
7.1кВт / Аргонодуговая сварка (TIG) / 220В / 200A / 4мм
Добавить к сравнению
Перейти к сравнению
ERGOMAX MIG 140 S Сварочный полуавтомат
бесплатная доставка
17 800,-
3.
5кВт / Cварка в среде защитных газов (MIG) / 220В / 140A / 0.8мм
Добавить к сравнению
Перейти к сравнению
Brima ARC-200 MARS кейс Сварочный инвертор
бесплатная доставка
10 632,-
7.9кВт / Ручная дуговая сварка (MMA) / 220В / 200A / 1.6-5мм
Добавить к сравнению
Перейти к сравнению
Brima РБ-302 Реостат балластный
4 550,-
11.8кВт / Ручная дуговая сварка (MMA) / 380В / 300A
Добавить к сравнению
Перейти к сравнению
Brima MARS MIG-2000-1 Сварочный инвертор полуавтомат
бесплатная доставка
26 868,-
5.2кВт / Ручная дуговая сварка (MMA) ,Cварка в среде защитных газов (MIG) / 220В / 200A / 0.
6-1.0мм
Добавить к сравнению
Перейти к сравнению
Brima TIG 200P AC/DC Инверторный аппарат
бесплатная доставка
32 500,-
4кВт / Ручная дуговая сварка (MMA) ,Аргонодуговая сварка (TIG) / 220В / 200A / 4мм
Добавить к сравнению
Перейти к сравнению
Brima MMA-2500 MARS кейс Сварочный инвертор
бесплатная доставка
11 988,-
7кВт / Ручная дуговая сварка (MMA) ,Аргонодуговая сварка (TIG) / 220В / 200A
Добавить к сравнению
Перейти к сравнению
Aurora PRO Inter 202 Сварочный инвертор
бесплатная доставка
11 900,-
7.2кВт / Ручная дуговая сварка (MMA) / 220В / 200A / 1.
6 — 5мм
Добавить к сравнению
Перейти к сравнению
Brima TIG 160S Инверторный аппарат
бесплатная доставка
17 388,-
2.6кВт / Ручная дуговая сварка (MMA) ,Аргонодуговая сварка (TIG) / 220В / 160A / 1.6мм
Добавить к сравнению
Перейти к сравнению
Сварочный аппарат в хозяйстве позволяет без чужой помощи варить сталь и резать металл при выполнении строительных или ремонтных работ дома, на даче и в гараже. Благодаря доступным ценам на оборудование бюджетного класса, недорогие модели могут окупить свою стоимость даже при редком использовании за счет экономии на услугах специалистов.
Какой же выбрать?
Ведь столько моделей от зарубежных и отечественных производителей! Для начала необходимо определиться с предполагаемым кругом задач. Для ручной дуговой сварки электродами лучше всего подойдет современный инвертор – недорогой и компактный агрегат, с помощью которого можно выполнить значительную часть работ.
Следует подбирать сварочный инвертор, исходя из требуемого режима работы и диаметра используемых электродов, обязательно учитывая:
- номинальный рабочий ток (по паспорту) с запасом мощности в пределах 30-50%
- предполагаемые условия работы сетей.
Не все силовые сети выдают стабильное напряжение. Поэтому аппараты для регулярной работы в электросетях невысокого качества стоит выбирать с некоторым запасом по характеристикам, чтобы техника смогла без негативных последствий пережить просадку и скачки напряжения.
Сколько стоит сварочный аппарат
Стоимость оборудования зависит от класса аппарата, качества сборки, схемы изготовления и других параметров, напрямую влияющих на функциональные качества. Наибольшие различия по цене – между устройствами различных классов, предназначенных для работы в совершенно разных режимах.
- бытовые — используются в повторно-кратковременном режиме с периодическими выключениями
- профессиональные – могут работать непрерывно на протяжении длительного времени
Полезно знать, что оборудованию инверторного типа не все задачи по плечу. Для соединения некоторых сплавов (например, алюминиевых) лучше купить аппарат для сварки, способный варить металл проволокой или неплавящимися электродами в среде защитных или инертных газов.
Инверторные и трансформаторные сварочные аппараты: пояснение различий
Каждый сварщик хоть раз задумывался над этим, инверторные или трансформаторные сварочные аппараты?
Основное отличие заключается в том, что инверторный сварочный аппарат значительно эффективнее и легче. Но трансформаторные сварочные аппараты более надежны в долгосрочной перспективе и лучше подходят для более суровых условий.
Итак, ответ не так прост, как вы думаете. Некоторые сварщики доверяют трансформаторному сварочному аппарату, а другие никогда не откажутся от удобства инверторного сварочного аппарата, несмотря ни на что.
Помимо этого краткого введения существует еще много различий, и в этой статье подробно рассматривается каждая технология, чтобы помочь вам решить, какая из них лучше всего соответствует вашим потребностям.
Inverter vs Transformer Welder: A Quick Overview
| Inverters | Transformers | |
|---|---|---|
| Weight | Low | High |
| Size | Compact | Huge |
| Efficiency | High | Low |
| Duty Cycle | Longer | Shorter |
| Generator Support | Worse | Better |
| Current Output | AC и DC | AC и DC (только с выпрямителем) |
| Advanced Digital Arc Control | Да | Нет |
| Multiple Processes In One Welder | Yes | No |
| Arc Stability | Better | Worse |
| Cost | $$ | $$$$ |
| Технология Возраст | Относительно новый | старый |
| Срок службы | Шортер | Долго |
По правде говоря, в каждом сварочном аппарате есть трансформатор, даже в сварочных инверторах.
Однако сварщики трансформаторов не используют передовые технологии для уменьшения размера сердечника.
Итак, когда мы говорим «трансформаторный» или «трансформаторный сварочный аппарат», мы имеем в виду старую технологию громоздких, тяжелых машин.
Что такое сварочный аппарат с трансформатором
Традиционный сварочный аппарат с трансформатором представляет собой надежную технологию с ограниченным контролем дуги и значительным весом. Поэтому сегодня трансформаторные сварочные аппараты в основном используются в тяжелой промышленности или в качестве стационарных рабочих лошадок в сварочных цехах.
Благодаря долговечности трансформатора эти машины могут дожить до ваших внуков. Многие сварочные цеха до сих пор используют такое оборудование, которому более 50 лет.
Однако, поскольку их трансформаторный сердечник огромен и тяжел, их трудно перемещать и почти невозможно транспортировать.
Краткая история трансформатора
Первые сварочные аппараты на основе трансформатора появились в начале 1900-х годов, но эти ранние модели были в основном экспериментальными.
Прошло много лет, прежде чем инженерам удалось сконструировать машины с относительно стабильной дугой.
Только в 1920-х и 1930-х годах трансформаторные сварщики получили реальное распространение. В то время соединение стали в основном осуществлялось заклепками, газовой сваркой и ковкой.
Дуговая сварка стала широко применяться ближе к концу Второй мировой войны. К 1980-м годам почти все выпускаемые аппараты для дуговой сварки были трансформаторными. Таким образом, сварочные аппараты с трансформаторными сердечниками прошли почти сто лет исследований и разработок, что во многом объясняет их надежность.
Как работает трансформаторный сварочный аппарат?
Сварщики с трансформаторами используют «понижающий трансформатор». Эта простая технология берет высоковольтный ток с малой силой тока и преобразует его в низковольтный ток с большой силой тока.
Итак, вход переменного тока высокого напряжения (110В, 220В, 380В и т.д.) с малой силой тока (30А, 40А, 60А и т.
д.) становится 17В-45В при 200А-600А.
Схема понижающего трансформатора
«Сердечник» трансформатора состоит из трех частей:
- Первичная катушка – Обмотка из медного провода, подключенная к основному входному напряжению от источника питания.
- Вторичная катушка – Обмотка, подключенная к сварочным проводам. Эта катушка имеет меньше провода, чем первичная катушка. Итак, когда магнитное поле от первичной катушки индуцирует электричество во вторичной катушке, напряжение и сила тока меняются местами. В этом суть системы с понижающим трансформатором.
- Сердечник – концентрирует магнитное поле, создаваемое в первичной обмотке, во вторичной обмотке.
Мостовой выпрямитель
Сварочные аппараты на основе трансформатора выдают только переменный ток, если они не имеют моста выпрямителей. Добавленные выпрямители блокируют одну из двух полярностей переменного тока, оставляя чистый постоянный ток (DC), предпочтительный для большинства типов сварки.
Связанный чтение : AC VS DC DINGINESS
Преимущества и недостатки сварщиков трансформаторов
Pros
- ТАКАЯ ТЕХНОЛОГИЯ, разработанная в течение
- , простой, покрасной дизайн без цифровой
- , SARD-RENDSANT DESIGENTIONS без цифрового дизайна.
- Проще ремонтировать и обслуживать, чем инверторные аппараты
Недостатки
- Тяжелый
- Громоздкий
- Иногда сварочные кабели должны быть очень длинными, поскольку аппарат трудно перемещать, что может привести к падению постоянного тока
- Менее стабильная дуга по сравнению с инверторами
- Низкий рабочий цикл в портативных сварочных аппаратах на основе трансформатора
- Ограниченное количество функций для управления дугой
- Дорогой
Сварочные аппараты с инвертором
Сварочные аппараты с инвертором используют современные технологии для повышения эффективности и резко снизить вес машины.
Кроме того, инверторные сварочные аппараты могут улучшить качество дуги и обеспечить ценные функции, которые были невозможны со старыми трансформаторными сварочными аппаратами.
Что такое инверторный сварочный аппарат
Инверторный сварочный аппарат — это сварочный аппарат, в котором используются полупроводниковые электронные компоненты для повышения эффективности преобразования электрического тока. Инверторные сварочные аппараты легкие, портативные и часто не больше вашей коробки для завтрака.
Кроме того, инверторные сварочные аппараты часто имеют множество цифровых функций для управления дугой. Они используют аппаратное и программное обеспечение для управления стабильностью дуги, частотой, шириной конуса дуги, профилем валика, начальной и конечной силой тока, балансом переменного тока, потоком защитного газа, прогоранием проволоки, индуктивностью и настройками многих других параметров сварки.
Часто сварочные аппараты на инверторной основе включают цифровой дисплей, который помогает вам со всеми настройками, но некоторые современные аппараты на основе трансформатора имеют его.
Таким образом, цифровое управление не обязательно означает, что сварщик использует инверторную технологию.
Как работает инверторный сварочный аппарат?
Сварочные инверторы работают за счет увеличения частоты входной мощности с 50 Гц до 20 000–100 000 Гц. Для этого высокочастотного тока требуется значительно меньший сердечник трансформатора, чем у старых трансформаторных сварочных аппаратов. В старой технологии трансформатор был рассчитан на использование стандартной частоты переменного тока 50–60 Гц, доступной в настенной розетке.
Поскольку в инверторных сварочных аппаратах используются электронные переключатели, которые включают и выключают питание до 1 миллиона раз в секунду, эта технология позволяет инвертору значительно увеличить частоту переменного тока.
Таким образом, используя более высокую частоту, инверторные сварочные аппараты «заряжают» сердечник намного быстрее, 100 000 раз в секунду вместо 60 раз в секунду. Это позволяет использовать сердечник меньшего размера без потери выходной мощности, что делает инверторные сварочные аппараты намного более эффективными.
Что такое технология IGBT?
Биполярные транзисторы с изолированным затвором, или IGBT, представляют собой полупроводниковую технологию с тремя выводами, используемую для высокоэффективного переключения электроэнергии. БТИЗ были разработаны для удовлетворения потребности в синтезе сигналов сложной формы и используются не только в сварочных аппаратах.
Вы можете найти системы IGBT в электромобилях, поездах, холодильниках, кондиционерах и т. д. Это второй наиболее широко используемый силовой транзистор в мире.
БТИЗ имеют значительное преимущество по сравнению с предыдущими системами MOSFET, особенно в высоковольтных и сильноточных системах сварочных аппаратов. Таким образом, инверторные сварочные аппараты с технологией IGBT более долговечны, чем инверторные сварочные аппараты на основе MOSFET.
Преимущества и недостатки сварщиков инверторов
Pros
- Низкий вес и небольшой размер
- Высокий эффективность
- Нижний питание
- требует более низкого уровня. количество цифровых функций для управления дугой
- Более длительный рабочий цикл
- Позволяет машине выполнять сварку в несколько процессов
Минусы
- Меньший ожидаемый срок службы
- Сложность ремонта
- Менее прочный и легко повреждаемый из-за чувствительной электроники
- Только специализированные инверторные сварщики могут эффективно работать с электродом E6010
Инверторные и трансформаторные сварочные аппараты – что лучше?
Хотя выбор технологии носит субъективный характер, кажется, что все больше сварщиков ежедневно присоединяются к клубу инверторных технологий.
Да, инверторные машины первого поколения были не очень надежными. Но сегодня большинство инверторных сварочных аппаратов используют современные технологии.
Итак, приобретя сварочный аппарат известного бренда, вы сможете воспользоваться преимуществами современной техники без особых недостатков.
Производительность
Сварочные аппараты с трансформатором обеспечивают достаточно приличную дугу, но аппараты с инвертором обеспечивают более стабильную дугу с большей консистенцией. Поскольку трансформаторные машины не могут изменять дугу в режиме реального времени, они подвержены колебаниям напряжения дуги, возникновению дуги и другим проблемам, связанным с дугой.
Внутренний микроконтроллер управляет IGBT в инверторных сварочных аппаратах, позволяя контролировать дугу в реальном времени. Это обеспечивает надежное постоянное напряжение, более стабильную дугу и позволяет использовать значительно больше функций, о которых мы поговорим позже.
Таким образом, инверторные машины обеспечивают более высокую производительность. Профессионалы выигрывают от меньшей очистки после сварки, равномерного провара и стабильного профиля валика. Новичкам выгодна более легкая в управлении дуга.
Надежность и ожидаемый срок службы
Хотя инверторные сварочные аппараты претерпели значительные улучшения за последние 30 лет, трансформаторные аппараты по-прежнему более надежны. В настоящее время нет инверторного сварочного аппарата старше 30 лет, кроме как в музее. Тем не менее, по всей территории США используются тысячи 50-летних трансформаторных блоков, и они до сих пор находятся в хорошем состоянии.
Но это не значит, что инверторные сварочные аппараты ненадежны. На качественные инверторные сварочные аппараты распространяется расширенная гарантия (3 года и более), и большинство из них переживает гарантийный срок. Но сварочные аппараты на основе трансформатора имеют более длительный срок службы.
Затраты
Сварочные инверторы были дорогими, когда они только появились. Но сегодня IGBT-аппараты значительно дешевле, чем трансформаторные сварочные аппараты, если только вы не покупаете бывшее в употреблении оборудование.
Инверторы сделали сварочное оборудование доступным для всех. То, что раньше стоило несколько тысяч долларов, теперь стоит всего несколько сотен долларов или даже меньше. Конечно, стоимость зависит от множества факторов, таких как марка машины и качество сборки. Но нельзя отрицать влияние инверторов на рынок. Таким образом, производители постепенно отказываются от сварочных аппаратов на основе трансформаторов, и многие бренды больше не поставляют их на коммерческий рынок.
Сварочные среды
Аппараты на основе трансформаторов лучше справляются с пыльными и влажными средами, чем сварочные аппараты на основе инверторов. Они заслужили свою надежную репутацию. Тем не менее, вы должны соблюдать рейтинг безопасности вашего устройства и руководство по эксплуатации. Многие инверторные сварочные аппараты лучше подходят для сомнительных условий, чем трансформаторные.
Кроме того, многие старые аппараты на основе трансформаторов не имеют устройства снижения напряжения («VRD»), в то время как качественные инверторные сварочные аппараты MMA имеют его. VRD является важным элементом безопасности при сварке электродом. Он снижает напряжение холостого хода («OCV») до безопасного уровня, чтобы предотвратить случайное поражение оператора электрическим током. Таким образом, вы можете выполнять сварку в неблагоприятных условиях, таких как тесные пространства, высокая влажность и влажные помещения, без риска поражения электрическим током. К сожалению, многие сварщики были ранены или погибли при использовании оборудования, отличного от VRD, а старые трансформаторные системы обычно не поддерживают эту меру безопасности.
Энергия
Сварочные инверторные аппараты намного эффективнее старых трансформаторных агрегатов. Они могут выдавать такое же количество энергии, но требуют на 50% меньше входной мощности. Вот почему многие инверторные машины поддерживают стандартную домашнюю розетку 110 В.
Например, трансформаторный сварочный аппарат Hobart Ironman 240 требует входа 50 А и 240 В для выхода 200 А. Напротив, для инверторного устройства Eastwood MIG 250 требуется вход 46 А и 240 В для выхода 250 А. Но тот же блок Eastwood выдает 140 А при подключении к розетке 120 В с цепью 20 А. Итак, инверторы намного превосходят по энергоэффективности, обеспечивая большую мощность и часто позволяя использовать 110/115/120В.
Портативность и вес
Благодаря своему огромному весу трансформаторные сварочные аппараты лучше всего использовать в качестве стационарных в сварочных цехах и на производственных предприятиях. Нецелесообразно использовать тяжелые, громоздкие машины для работы, требующей мобильности.
Машины на базе инвертора мобильны, легки и портативны. Кроме того, портативность инверторов позволяет быстро перемещаться на новое рабочее место. Вы можете сваривать в своем гараже или загрузить машину в кузов грузовика, чтобы работать в другом месте.
Рабочий цикл
Обычные сварочные трансформаторы имеют массивный сердечник, который аккумулирует тепло из-за электрического сопротивления. Небольшие трансформаторы в инверторных машинах также нагреваются от сопротивления, но они могут быстро рассеивать это тепло благодаря значительно меньшей массе. Вот почему инверторные сварочные аппараты часто имеют более длительный рабочий цикл, чем старые трансформаторные блоки.
Кроме того, небольшие электрические компоненты, такие как печатные платы в инверторных сварочных аппаратах, быстро нагреваются, но их легко охладить. Итак, вы часто увидите инверторные машины с системами вентиляторов и решетками для потока воздуха. Их механические части легко охлаждаются благодаря малой массе. Итак, если вам нужен длительный рабочий цикл, инверторная технология — хороший выбор. Тем не менее, это сильно различается между конкретными моделями. Существуют трансформаторные сварочные аппараты с лучшими рабочими циклами, чем у некоторых инверторов.
На генераторе
Некоторые генераторы имеют тенденцию выдавать «грязную» мощность, что является причудливым способом сказать, что их выходное напряжение может колебаться. Иногда выходное напряжение генератора может быть достаточно высоким, чтобы повредить чувствительные детали инверторных сварочных аппаратов.
Однако вам не о чем беспокоиться, если вы используете качественный генератор. Ищите генератор с суммарным коэффициентом гармонических искажений («THD») ниже 6%. Чем ниже THD, тем меньше возникновение непредсказуемых скачков напряжения от генератора.
Таким образом, трансформаторные сварочные аппараты более неприхотливы и не выдерживают никаких повреждений на большинстве современных генераторов. Но многие инверторные сварочные аппараты имеют системы защиты, обеспечивающие их безопасность.
Например, коррекция коэффициента мощности («PFC») автоматически компенсирует скачки напряжения и обеспечивает необходимое напряжение для инвертора. Кроме того, многие производители используют высоковольтные конденсаторы для предотвращения повреждений и позиционируют эти инверторы как безопасные для генераторов.
Характеристики
Модели на основе трансформатора не могут сравниться с многочисленными функциями, доступными на инверторных сварочных аппаратах. Таким образом, хотя у старых трансформаторных сварочных аппаратов есть свои способы обеспечения основных полезных функций с помощью механических методов, они не могут сравниться с универсальностью инверторов с цифровым управлением.
Например, инверторные аппараты для сварки TIG на переменном токе могут выводить сигналы различной формы, такие как прямоугольные, треугольные и мягкие волны. Сварщики трансформаторов ограничены простой синусоидой. Одно только это изменение может значительно улучшить вашу работу. Кроме того, инверторы представили возможность выполнять импульсную TIG, что значительно улучшило результаты при сварке тонкого металла.
Но MIG, FCAW и дуговая сварка также не лишены улучшений. Инверторная технология позволяет выполнять импульсную сварку MIG, что снижает тепловложение и разбрызгивание, обеспечивая при этом высокую скорость наплавки и визуально ошеломляющие сварные швы. Многие инверторные сварочные аппараты имеют «синергический» или «автоматический» режим, который автоматически обновляет скорость подачи проволоки и напряжение в режиме реального времени, что упрощает работу для новичков.
Инверторная технология также позволила объединить несколько сварочных процессов в одной машине. Таким образом, вы можете носить с собой сварочный аппарат размером с чемодан, не вспотев, и иметь возможность сварки TIG, MIG, сварки с флюсовой проволокой и MMA на переменном/постоянном токе с двумя входами напряжения. Кроме того, каждый процесс имеет множество функций для точной настройки, таких как частота и ширина импульса дуги, баланс переменного тока, амплитуда EN/EP, сила дуги, горячий старт, индуктивность, контроль обратного прожига и другие.
Прекрасным примером этого является аппарат для сварки и плазменной резки Yeswelder MP200 5-в-1.
Известные проблемы
Не все сварочные аппараты с инвертором могут работать со штучным электродом E6010. Этот целлюлозный электрод используется для сварки труб, сварки в нерабочем положении и соединения ржавой стали. Сварщики трансформаторов не испытывают затруднений с электродом E6010, потому что он имеет высокое OCV, обеспечивая достаточное напряжение для поддержания дуги.
Однако большинство инверторных сварочных аппаратов не имеют достаточно высокого OCV или необходимых алгоритмов для эффективного управления дугой с помощью электрода E6010. Итак, если вам нужно использовать этот электрод, ищите инверторные сварочные аппараты, где производитель специально указывает, что сварочный аппарат поддерживает его. Эта информация обычно включается в рекламную брошюру или лист спецификаций.
Сварочные аппараты на основе трансформатора также имеют одну менее известную оговорку. Так как это в первую очередь стационарные машины, для маневрирования на работе необходимо использовать очень длинные тросы. Это не проблема, если вы используете выход переменного тока. Но поскольку в большинстве сварочных процессов используется выходная мощность постоянного тока (за исключением TIG переменного тока), напряжение будет падать в длинных проводах и ухудшать результаты сварки.
Wrapping It
Сварочные аппараты на основе инвертора гораздо проще сваривать благодаря многочисленным полезным функциям. Кроме того, они легкие и портативные. Благодаря низкой стоимости и лучшей стабильности дуги домашние мастера и сварщики-любители получают наибольшую выгоду от инверторных аппаратов. Но профессионалы также получают большую выгоду от более дорогих, высококачественных инверторных машин.
Итак, инверторные сварочные аппараты имеют значительное преимущество перед старыми трансформаторными агрегатами. Но старая трансформаторная технология заслужила репутацию долговечности. Машины на основе трансформаторов могут работать десятилетиями, поскольку они имеют простую и надежную конструкцию без каких-либо цифровых элементов.
Только вы можете решить, что лучше для вас, исходя из ваших потребностей. Надеемся, что информация в этой статье предоставила вам полезную информацию, которая поможет вам с выбором. Спасибо за чтение!
Ссылки
https://edisontechcenter.org/Transformers.html
https://www.allaboutcircuits.com/textbook/alternating-current/chpt-9/step-up-and-step-down-transformers/
Сварка: Принципы и приложения, 8-е изд., Ларри Джеффус.
https://www.e-education.psu.edu/eme812/node/711
Что такое инверторный сварочный аппарат?
Инверторный сварочный аппарат — это относительно новый и инновационный тип сварочного аппарата, который имеет множество преимуществ по сравнению с обычными сварочными аппаратами, к которым привыкло большинство из нас. Инверторные сварочные аппараты используют сложную технологию на основе кремния по сравнению с тяжелыми медно-алюминиевыми трансформаторами и выпрямителями, используемыми в традиционных сварочных аппаратах.
Нельзя отрицать, что, когда инверторные сварочные аппараты были впервые представлены, они создали довольно много проблем, связанных с прорезыванием зубов, как и любая новая технология. Однако с тех пор инверторная технология стала надежной, экономичной и имеет свои достоинства.
Одним из основных преимуществ инверторного сварочного аппарата является его небольшой размер, компактность и портативность, и его можно носить с собой, как легкий портфель. В инверторах используются трансформаторы гораздо меньшего размера, поэтому они гладкие, более компактные, легкие и портативные. Это разительно отличается от обычного сварочного аппарата , который, как известно, громоздок и не может поместиться в узких местах.
Кроме того, они потребляют меньше энергии и могут работать от обычного бытового тока. Меньшее энергопотребление означает, что инверторный сварочный аппарат можно подключить к любой обычной настенной розетке на 110 В с бытовым током, а не с током высокого напряжения.
Это разительно отличается от обычного сварочного аппарата , который, как известно, громоздок и не может поместиться в узких местах. Инверторный сварочный аппарат можно подключить к любой обычной настенной розетке на 110 В, имеющей бытовой ток вместо тока высокого напряжения, что устраняет необходимость в использовании промышленного генератора.
Меньшее энергопотребление означает экономию общих затрат на электроэнергию. Кроме того, инверторный сварочный аппарат лучше воспринимает нечистую энергию от генераторов, чем обычные сварочные аппараты, и это может привести к более быстрой работе и меньшему количеству плохих сварных швов.
Поскольку выходная мощность инверторов регулируется электронным способом, у вас есть широкий диапазон регулировки мощности от нуля до 100%, что позволяет точно настроить их в соответствии с вашими конкретными потребностями. Например, в отношении сварочных аппаратов MIG иногда значение 2 может означать недостаточную мощность, а значение 3 может быть избыточным. Вот здесь и помогает инверторный сварочный аппарат.
Конечно, это не означает, что инверторный сварочный аппарат является совершенным и идеальным устройством для всех видов сварки . Тот факт, что инверторный сварочный аппарат может работать с током более низкого напряжения, обусловлен высокотехнологичными электронными компонентами. Аргумент о том, что инверторные сварочные аппараты относительно хрупкие и, следовательно, подвержены более частым поломкам, имеет право на существование, а их использование также приведет к более высокой стоимости на ампер.
Обычный сварочный аппарат, с другой стороны, имеет гораздо более простую и устойчивую конструкцию и будет намного надежнее в долгосрочной перспективе. Можно сказать, не опасаясь возражений, что традиционные сварщики будут более дешевыми долгосрочными инвестициями. Если размер, внешний вид и вес не имеют большого значения, вероятно, правильным выбором будет обычный сварочный аппарат.
