Как выполняется укладка инфракрасного теплого пола под линолеум

Содержание

1. Можно ли под линолеум стелить плёночный пол
2. Какой ИК тёплый пол лучше под линолеум
3. Принцип монтажа и порядок укладки ИК пола под линолеум
4. Какой нужен линолеум под ИК тёплый пол
5. Рекомендации правильного использования

ИК теплые полы предназначены для укладки под любой тип напольного покрытия. Единственным ограничением является использование материалов, которые при нагревании выделяют вредные вещества формальдегиды. Укладка инфракрасного теплого пола под линолеум требует соблюдения определенных условий монтажа.

Можно ли под линолеум стелить плёночный пол

Укладывать инфракрасный плёночный тёплый пол под линолеум — это по крайне мере экономически оправдано. Если учесть, что укладку матов можно выполнить самостоятельно, а стоимость даже качественного линолеумного покрытия ниже, чем у керамической плитки, становится очевидной экономия при выборе этого отделочного материала.

Единственное, что необходимо учитывать, если принимается решение положить инфракрасный теплый пол под линолеум, это безопасность самого покрытия. Поэтому при выборе материала для отделки стоит узнать о его составе и классе безопасности.

Обычно производители сами предупреждают о составе и входящих в него вредных веществах, делая соответствующие пометки в инструкции по безопасности. Стелить ИК теплый пол под линолеум можно, еще по той причине, что система отопления предназначена, в том числе и для такого типа покрытия, о чем прямо говорится в руководстве по эксплуатации.

Какой ИК тёплый пол лучше под линолеум

Существует два типа системы отопления, использующей инфракрасное излучение.

1. Пленочный пол — является бюджетной и недорогостоящей версией, что и обеспечивает высокую популярность продукции. Инфракрасные плёночные тёплые полы, укладываемые под линолеум, несколько хуже нагревают помещение и уступают по техническим характеристикам аналогам. При желании сэкономить, являются оптимальным решением.
   Возможен монтаж пленочного теплого пола под линолеум своими руками. Маты легко режутся ножницами, а с их монтажом справится любой человек, с минимальным опытом работ и наличием строительного инструмента.
2. Стержневой пол — основой такой системы отопления является композитный материал. Гибкие стержни встроены в термопары с токопроводящими шинами. Термопленка, в которую упакован нагревательный элемент, является полимером, который и излучает ИК лучи при нагреве.
   Преимуществом стержневого решения является то, что это саморегулируемый ИК пол. Сами пластины и являются термостатом, который регулирует температуру нагрева.

Сравнительно недавно появился переносной мобильный ИК пол, который можно использовать в виде коврика, обогревая только ограниченную площадь.

Принцип монтажа и порядок укладки ИК пола под линолеум

Установка плёночного или стержневого пола достаточно простая, что позволяет выполнить все работы по подключению самостоятельно.

• Подготовка основания. Смонтировать пол можно только на сухую, ровную и прочную поверхность. Если основание имеет существенные перепады и неровности, имеет смысл предварительно сделать стяжку или настелить фанеру.
• Монтаж пленочного ИК тёплого пола. Маты можно разрезать по 25 см. Места реза особо обозначены производителем. После разрезания необходимо изолировать кромку специальной лентой. До труб системы отопления и нагревательных приборов должно оставаться не менее 30 см.
• Подключение пола к питанию. Пленка укладывается медными шинами вверх. Категорически запрещается наложение стыков друг на друга. Остальные работы по подключению силового кабеля выполняются согласно инструкции установки.
  Технология укладки плёночного тёплого пола под линолеум имеет еще одну особенность. Обязательно подключение терморегулятора, который не будет давать, чтобы система отопления разогревалась свыше 30°С. Поэтому, обычно маты используют в качестве дополнительного обогрева помещений, а не как основной источник тепла.
• Стелим линолеум. В небольших помещениях покрытие укладывается и оставляется на несколько дней. После этого края прижимаются плинтусами. В больших комнатах может потребоваться приклеить линолеум. В таких случаях понадобится предварительно зафиксировать маты и проложить армирующую сетку сверху. Делается это с помощью специального клеевого раствора.

Существуют разные способы укладки под линолеум. Решение о том, как выполнить работы, принимается с учетом того, будет ли необходимо разбирать и переносить систему в дальнейшем, а также технических характеристик теплых полов.

Какой нужен линолеум под ИК тёплый пол

Принцип работы ИК пола позволяет его применение под любой тип отделочных материалов и напольных покрытий. Но при выборе линолеума необходимо обращать внимание на отсутствие вредных веществ в составе. Наилучшим вариантом будет приобретение натурального покрытия.

Некоторые виды линолеума, используемого для ИК пола, как показывает практика, не могут выдержать постоянного перепада температуры. Со временем начинают сморщиваться, появляется гармошка. Связано это с двумя причинами:

1. Температура нагрева. Если стелится под линолеум инфракрасный стержневой теплый пол, температура нагрева будет регулироваться автоматически. Для пленочной системы обязательно установить ограничение при нагреве не более 30°С, а некоторые специалисты советуют снизить температуру до 27°С.
2. Качество напольного покрытия. Линолеум должен быть устойчивым к нагреву и деформации, иметь среднюю толщину материала. Оптимально будет использование покрытия коммерческого класса, со специальным защитным покрытием.

При решении какой стелить линолеум, важно ориентироваться на мнение производителей систем отопления. Обычно в инструкции четко указаны технические характеристики для покрытия, которое можно использовать.

Рекомендации правильного использования

Существует несколько основных правил касающихся безопасной эксплуатации и подключения ИК пола:

• Теплые полы могут использоваться как дополнительный источник обогрева. Если планируется эксплуатация как основной системы отопления, в качестве напольного покрытия следует выбрать керамическую плитку или ламинат.
• Обязательное соблюдение правил монтажа. Высокая пожаробезопасность обеспечивается, в том числе правильным подключением. Электричество проводят через отдельный автомат, напрямую от счетчика. Обязательна установка УЗО.

Под теплые инфракрасные полы допускается использование линолеума, но только при условии ограничения мощности нагрева и отсутствия в покрытии вредных веществ.

пошаговый инструктаж по укладке пленочной ИК системы

Линолеум — относительно недорогое и несложное в монтаже напольное покрытие. Но оно не всегда хорошо переносит обогрев. Поэтому, выбирая тёплый пол под линолеум, необходимо ориентироваться на целый ряд факторов. С указанными ориентирами стоит ознакомиться, согласны?

Мы расскажем, какой вариант напольной греющей системы лучше выбрать для укладки под ламинированное покрытие. У нас вы узнаете, как производится ее монтаж, какие технологические правила следует соблюдать во время сборки. С учетом наших рекомендаций вы сможете обустроить комфортное для проживания пространство собственными руками.

Содержание статьи:

• Выбор подходящей марки линолеума
• Инфракрасная пленка — идеальный вариант
• Подготовка к укладке теплого пола
• Руководство по установке системы
• Особенности укладки линолеума
• Выводы и полезное видео по теме

Выбор подходящей марки линолеума

Бытует мнение, что линолеум — это полностью синтетическое напольное покрытие, которое при нагреве выделяет опасные для здоровья химические вещества, например, фенол.

Также в упрек линолеуму ставят плохую способность переносить нагрев. Под воздействием высоких температур покрытие может заметно деформироваться.

Мармолеум — это разновидность линолеума, изготовленного из натуральных материалов. Такое покрытие прекрасно выглядит и сочетается с теплым полом

Наконец, изначально материал создавался не для того, чтобы передавать тепло, а чтобы защищать от проникающего снизу холода. Все это верно, но лишь отчасти. Линолеум отличается простым монтажом и умеренной стоимостью, поэтому он остается исключительно популярным напольным покрытием.

Современные технологии и разработки позволили производителям создать новые виды линолеума. Среди них есть и такие, которые прекрасно передают тепло, переносят умеренный нагрев без ущерба для внешнего вида и не выделяют никаких опасных испарений.

Можно выделить пять основных видов линолеума:

• алкидный или грифталевый;
• нитроцеллюлозный, он же коллоксилиновый;
• релин или резиновый;
• виниловый, а точнее ПВХ;
• натуральный, известный как мармолеум.

Не вдаваясь в подробности технологии производства, сразу же можно отметить, что первые три варианта для использования с теплым полом категорически не подходят. Все они плохо реагируют на нагрев, а релин и вовсе не подходит для применения в жилых помещениях.

Галерея изображений

Фото из

Выбор линолеума в специализированном маркете

Допустимый к применению мармолиум

Линолеум с теплоизоляционной подложкой

Сухая стяжка для укладки покрытия

Самый популярный вариант линолеума — это его ПВХ-версия. Такое покрытие очень разнообразно по дизайну и толщине, относительно безопасно, и отличается приятно умеренной ценой. После монтажа виниловое покрытие почти всегда источает не особенно приятный характерный запах, который выветривается со временем.

Тем не менее, линолеум ПВХ не опасен, он подходит для помещений, в которых живут люди. При покупке рекомендуется изучить маркировку материала, на упаковке должна иметься отметка о том, что это покрытие предназначено для монтажа по системам теплого пола.

Например, обычный линолеум может быть снабжен дополнительным слоем теплоизолирующего материала, который над теплым полом совершенно не нужен.

Не всякий линолеум подходит для укладки поверх систем теплого пола. Маркировка на упаковке напольного покрытия поможет выбрать подходящий материал (+)

Натуральный линолеум, он же мармолеум, это передовое слово на рынке напольных покрытий. В состав материала входят исключительно естественные компоненты, такие как измельченная кора пробкового дерева, сосновая смола и льняное масло, порошковый известняк и красители натурального происхождения.

Разумеется, при нагреве такой материал не может выделять никаких вредных веществ, только натуральные испарения. Мармолеум чувствителен к сильному нагреву, поэтому к вопросу выбора температурного режима для такого покрытия приходится подходить очень ответственно. Впрочем, это верно и в отношении виниловых материалов.

В вину мармолеуму можно поставить разве что солидную цену, но высокая износостойкость и безопасность материала полностью оправдывают такие затраты. Мармолеум не изменяет цвет со временем, а также эффективно сопротивляется возгоранию.

Подбирая линолеум для теплого пола, нужно уделить внимание толщине материала. Слишком тонкое покрытие обнажит все неровности основания, в чрезмерно толстый материал снизит эффективность обогрева помещения.

Инфракрасная пленка — идеальный вариант

Как известно, теплый пол разделяют на две основные группы: водяной и электрический, одной из разновидностей которого является  инфракрасный вариант. Выделяющая ИК излучение система энергозависима, поскольку для его работы необходима электрическая энергия.

Пленка работает в благоприятном для покрытия диапазоне, благодаря чему именно инфракрасный теплый пол считается прекрасным выбором для монтажа под линолеум.

Как уже упоминалось, линолеум чувствителен к чрезмерному нагреву. Даже если последствия перегрева поверхности не становится очевидными сразу, со временем они проявятся в виде деформации, размягчения, вспучивания и т.п.

Оптимальной для линолеума считается тепловая мощность около 150-230 Вт на каждый квадратный метр обогреваемой площади. обеспечивает именно такие параметры.

Галерея изображений

Фото из

Инфракрасный пленочный пол — одно из самых простых и оперативных решений для устройства напольного обогрева. В отличие от водяных полов, инфракрасные системы можно укладывать в квартирах

Технология устройства карбонового греющего пола предельно проста: пленку полосами укладывают на пол и подключают к питающим устройствам

Пленка с карбоновыми полосами, излучающими инфракрасное тепло, легко раскраивается на полотнища

Для сборки и подключения карбонового напольного обогрева в комплектации есть все приспособления и устройства. Комплект сопровождает инструкция, освещающая все моменты укладки

Инфракрасные обогревающие системы абсолютно безопасны, допущены к применению в обустройстве детских садов и лечебных учреждений

Инракрасное излучение отличается направленным действием. Оно эффективно даже на открытых площадках, верандах, лоджиях

Карбоновые пленочные полы превосходно работают в паре с любыми стройматериалами и отделкой, не наносят вреда даже чувствительной древесине

Для управления карбоновой греющей системой используется терморегулятор, к которому можно подключать несколько ИК секций

Рулон карбоновой инфракрасной пленки

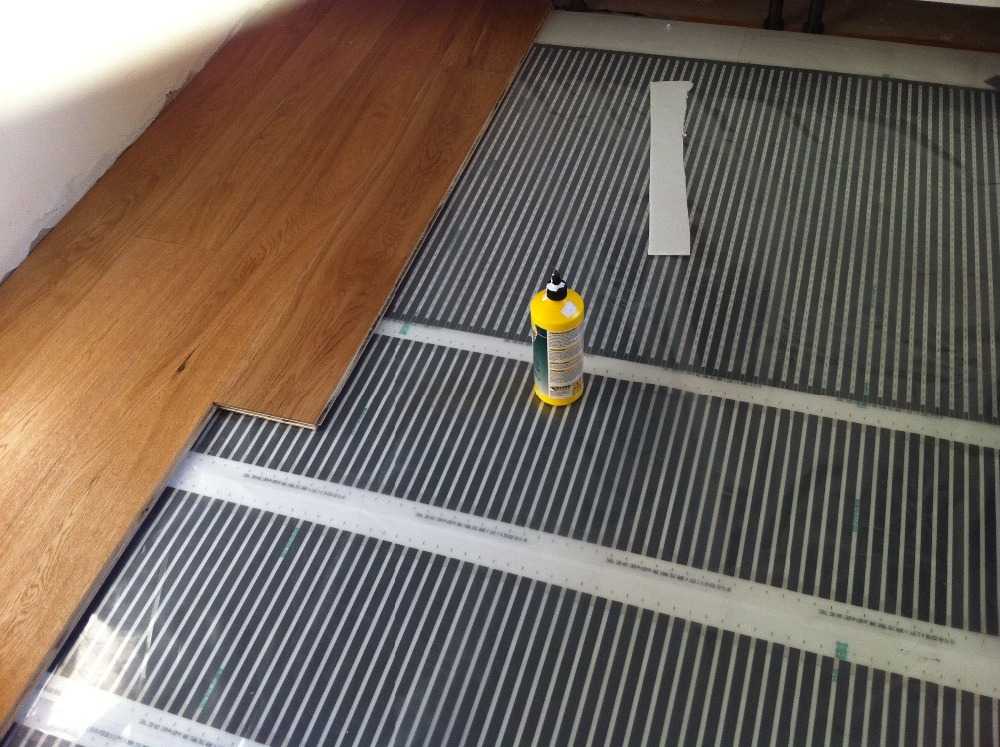

Укладка карбоновой пленки

Раскрой пленочной системы на полотнища

Процесс сборки инфракрасного пола

Пленочная греющая системв в детском саду

Устройство карбонового пола на лоджии

Карбоновые полы в сочетании с пиломатериалами

Система управления инфракрасным полом

Наименование “пленочный” этот материал получил из-за внешнего вида. Это действительно двухслойная полимерная пленка, внутри которой заключены углеродные нагревательные элементы с уникальной наноструктурой. Именно это содержимое испускает инфракрасное излучение, способное нагревать окружающие поверхности.

Нагревательные элементы, которые выглядят как черные полоски шириной около 15 мм, соединены контактными шинами, выполненными из меди и серебра. Слой полимера надежно защищает эту конструкцию от повреждений. Инфракрасные лучи считаются не только безвредными, но и в определенной степени полезными для людей.

Пленочный теплый пол не сложно уложить, поскольку при этом не обязательны “мокрые” работы по заливке стяжки. Эта система обеспечивает равномерный прогрев помещения, прекрасно поддается регулировке в автоматическом режиме и может быть интегрирована в систему типа “умный дом”.

Еще один положительный момент — легкий демонтаж теплого пола. При необходимости можно просто удалить напольное покрытие, убрать пленку и уложить ее на новом основании даже в другом помещении. Расход электроэнергии при использовании пленочных систем примерно на 30% меньше, чем при использовании электрического греющего кабеля на аналогичной площади.

Подготовка к укладке теплого пола

Перед началом монтажа нужно тщательно подготовиться к работам. На обычном листе бумаги следует составить план комнаты, отметив на нем места, в которых будут установлены стационарные предметы мебели или крупной бытовой техники, плотно прилегающие к полу. Здесь укладывать инфракрасную пленку не имеет смысла.

Полосы инфракрасной пленки укладывают встык по длине помещения. Это позволит сократить количество соединений отдельных полос и облегчит монтаж теплого пола

Затем составляют план укладки полос пленки. Чем меньше будет линий разреза, тем меньше понадобится соединений, и тем проще будет монтаж. Поэтому полосы пленки укладывают вдоль длинной стороны комнаты. Когда план составлен, можно просчитать длину пленки и количество соединителей, которые необходимы для монтажа. На плане также следует отметить места установки термодатчиков и терморегулятора.

В комплект поставки пленочного теплого пола под линолеум обычно входит инфракрасная пленка и соединители, которые комплектуются по две штуки, температурные датчики и терморегулятор, а также битумный скотч, который выполняет роль изолятора.

Дополнительно придется приобрести:

• электрокабель;
• теплоизоляционный материал;
• пленку для гидроизоляции основания;
• контакторы (для работ с системами большой мощности).

Для подключения пленочного пола обычно используют медный кабель с сечением не менее 1,5 кв. мм. В качестве гидроизоляционного материала можно положить слой полиэтилена не менее 0,1 мм. Список теплоизоляционных материалов, которые подходят для пленочного пола довольно обширен.

Чтобы выполнить монтаж инфракрасного пола самостоятельно, понадобятся самые обычные инструменты: пассатижи, отвертка, монтажный нож, скотч, рулетка, ножницы и т.п.

Можно использовать , пробковые материалы, жидкие композиты и т.п. Под линолеум успешно применяют вспененный полиэтилен или ламинированный изолон.

В любом случае следует изучить маркировку теплоизолятора, чтобы убедиться, что материал разрешается использовать с теплыми полами. Недопустимо применение теплоизоляционного материала с металлическим фольгированным покрытием.

Самый сложный инструмент, который понадобится при монтаже — это специальное приспособление, чтобы выполнять обжим контактных соединителей. Но при определенной сноровке для этого подойдут обычные пассатижи.

Кроме того, нужно приготовить отвертку и кусачки, ножницы и монтажный нож для разрезания пленки, а также изоляционных материалов, молоток и т.п. Таким образом, под укладку линолеум можно выполнить с помощью самых обычных строительных инструментов.

Руководство по установке системы

Если план раскладки пленки уже составлен, а все материалы и инструменты уже подготовлены, можно начинать работы с подготовки основания. Его нужно сделать чистым и максимально ровным.

Собственно пленка очень тонкая, менее 0,5 мм. Если уложить материал на неровное основание, нагревательные элементы будут подвергаться дополнительным нагрузкам, а это может вызвать их повреждение.

Основание для инфракрасного теплого пола должно быть чистым и ровным. Обычно достаточно выполнить только небольшой ремонт поверхности, но иногда бывает необходима заливка свежей стяжки

При обширных повреждениях следует провести дополнительные работы по выравниванию основания, например, залить новую стяжку поверх старого основания. Но если изначально черновой пол достаточно ровный, его достаточно очистить от грязи и пыли и устранить отдельные перепады по высоте, если это необходимо.

На подготовленное основание кладут слой теплоизоляционного материала. Если это рулонный материал, то обычно полосы укладывают встык и скрепляют места соединения скотчем. Утеплитель должен лежать очень ровно, при правильной подготовке основания проблем в этом отношении обычно не возникает.

Разрезание инфракрасной пленки на полоски подходящей длины — ответственный момент. Для разрезов предусмотрены специальные места, обозначенные пунктиром. Если резать в других местах, пленка наверняка будет испорчена.

Места, предназначенные для разрезания инфракрасной пленки, обозначены на материале пунктиром. Не стоит пренебрегать этими указаниями, чтобы не испортить систему

Самый узкий кусок пленки, разрезанной по пунктиру, может быть менее 20 см, а самый длинный — около 8 метров. Это позволяет сделать полосы нужной длины в нужном количестве. Чем меньше разрезов, тем проще выполнить монтаж.

Нарезанные полосы инфракрасной пленки раскладывают в соответствии с планом поверх слоя теплоизоляционного материала. При этом медную полосы нужно поместить той стороной вверх, которая в инструктаже указана производителем.

Пленку следует аккуратно разровнять, чтобы она плотно прилегала к основанию. Наличие воздушной прослойки между нагревательными полосами и теплоизоляцией недопустимо. После того, как полосы пленки уложены, можно начинать установку контактов.

Соединительный зажим устанавливают на медную полосу и зажимают с помощью специального инструмента или обычных пассатижей. Соединители следует устанавливать таким образом, чтобы одна часть элемента оказалась между слоями пленочной оболочки и прикреплялась к медной шине, а вторая часть находилась снаружи.

Соединитель устанавливают так, чтобы его часть оказалась между слоями оболочки инфракрасной пленки. Чтобы зафиксировать соединение, можно использовать обыкновенные пассатижи

После этого нужно скрыть под кусочками битумной изоляции все места подключения биметаллической шины к силовой линии. В изоляции также нуждаются все контакты полос, не подключенные к проводам. Они находятся со стороны, противоположной стороне подключения.

После того, как работы по изоляции завершены, следует с помощью скотча зафиксировать положение пленки на полу, чтобы она не сдвинулась во время укладки линолеума.

Все места контактов при укладке инфракрасной пленки необходимо изолировать битумным скотчем, который входит в комплект. Битумная изоляция наклеивается отдельно сверху и снизу, перегибы недопустимы

Теперь нужно . Обычно его подвешивают на стене в легкодоступном месте. Подключение нужно выполнить в соответствии со схемой. Неопытным в электрике мастерам на этом этапе следует проконсультироваться со специалистом. Термодатчики укладывают под пленку и соединяют с терморегулятором проводами.

Чтобы спрятать кабель, ведущий от терморегулятора, в стене можно сделать штробу. Если же ремонт уже завершен, кабель кладут поверх стены и закрывают декоративным пластиковым коробом. Внизу для маскировки кабеля используют плинтус. Края кабеля, обеспечивающего электропитание, присоединяют с помощью соединителей и прижимают плоскогубцами.

Чтобы места установки датчика температуры и подсоединенного к нему провода не выделялись на пленке инфракрасного теплого пола, в теплоизоляционном материале аккуратно вырезают подобие канала и углубления подходящей формы

Затем место подключения изолируют. Там, где установлена изоляция, а также в месте крепления термодатчика к пленке, появятся утолщения. Они могут затруднить дальнейший монтаж напольного покрытия.

Чтобы этого не случилось, следует с помощью монтажного ножа вырезать углубления в слое теплоизоляционного материала. Это устранит перепад по высоте, и поверхность пленки снова станет ровной.

На этом можно считать завершенным, остается проверить характеристики системы перед монтажом напольного покрытия. Для этого на пленку подают электропитание. Сначала нужно с помощью электротестера убедиться в надежности изоляции, проверить отсутствие напряжения следует на каждом изолированном участке.

На этой схеме наглядно представлен порядок подключения пленочного пола к электропитанию. Терморегулятор следует устанавливать в доступном для обслуживания месте

После этого проверяют степень нагрева каждой отдельной полосы. Если тепло отсутствует, или если отдельные участки оказались холоднее или горячее других, значит, монтаж выполнен неправильно. Следует найти и устранить возможные ошибки.

Проблемы обычно возникают при таких нарушениях, как укладка полос пленки не встык, а внахлест, такое положение нагревательного материала недопустимо. Не стоит также обрезать пленку слишком близко к медной шине, это может вызвать нарушение изоляции. Полное или частичное отсутствие изоляции — одна из самых распространенных причин неисправности теплого пола.

Особенности укладки линолеума

Под линолеум также понадобится подготовить основание. Сначала поверх инфракрасной пленки укладывают слой полиэтилена. Этот материал выполняет функции гидроизоляции.

Отдельные полосы кладут с перехлестом в 10-20 см и закрепляют скотчем. При этом нужно передвигаться по поверхности инфракрасной пленки очень осторожно, чтобы не нарушить целостность графитовых нагревателей.

Далее монтируют ровную поверхность из ДВП. Этот материал надежно защитит теплый пол и станет подходящим основанием под линолеум. Напольное покрытие этого типа поставляется свернутым в рулоны, поэтому перед монтажом его рекомендуется расстелить и оставить на несколько суток.

Перед укладкой линолеум необходимо разложить на ровной поверхности теплого пола, включить систему и подождать, пока покрытие выровняется

В случае с теплыми полами процесс можно улучшить. Линолеум стелют на основание из ДВП без закрепления, и потом включают инфракрасную пленку. Под воздействием тепла процесс выравнивания пройдет быстрее. Терморегулятор при этом следует установить на уровень 28 градусов или чуть меньше. Для линолеума такая температура считается оптимальной.

После того, как покрытие станет достаточно ровным, остается только закрепить линолеум на основании. Эту операцию выполняют с помощью двустороннего скотча или клея.

Использование клеевого состава считается более подходящим для использования с теплыми полами, если не запланирован демонтаж и перенос оборудования. Клеящее вещество обеспечивает плотное прилегание и равномерный прогрев.

Со спецификой устройства напольных греющих систем и вы узнаете, ознакомившись с рекомендуемыми нами статьями.

Выводы и полезное видео по теме

В этом ролике подробно и наглядно продемонстрирован процесс укладки инфракрасного пола:

Пленочный теплый пол — превосходный выбор для укладки под линолеум. Монтаж таких систем кажется не слишком сложным, но это обманчивая простота.

В укладке инфракрасной пленки необходимо строго придерживаться технологии работ и точно выполнять рекомендации производителя. Это позволит избежать ошибок и уложить систему правильно, чтобы обеспечить длительный срок эксплуатации.

Хотите рассказать о том, как устраивали напольную греющую систему собственными руками? Желаете поделиться информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

Углеродный теплый пол — инструкция по установке своими руками

Карбоновый пол — это инновационный тип системы электрического обогрева. Нагревательными элементами в нем являются проводники, созданные на основе углеродного волокна. Токопроводящие конструкции размещаются под различными типами напольных покрытий и являются источниками полезного инфракрасного излучения. В этой статье мы рассмотрим, что такое карбоновый теплый пол, а также как установить два разных вида этой системы: стержневые и пленочные ТЭНы.

• Стержень
• Пленка

Стержень

Настил из углеродного стержня выполнен в виде конструкции на основе токопроводящих стержней из композитного материала. В состав материала входит аморфная форма углерода, также присутствуют графит и серебро. На фото отдельный стержень:

Стержни инфракрасного пола соединены параллельно. Соединение осуществляется медным многожильным проводом в термостойкой оболочке. Собранная конструкция имеет вид проволочного мата, который расстилается на подготовленное основание под настил.

Схема соединения элементов:

Тип собираемого мата:

Карбоновый теплый пол в стержневом исполнении имеет ряд особенностей, определяющих его преимущества перед другими системами:

• легкость нагревательных элементов, за счет чего отопление не нагружает перекрытия здания;
• высокая коррозионная стойкость, обеспечивающая эффективность обогрева в течение всего периода эксплуатации здания;
• повышенная пожарная безопасность за счет применения негорючих материалов;
• возможность использования в помещениях с повышенной влажностью;
• возможность установки практически любого типа напольного покрытия;
• высокая надежность – при выходе из строя одного или нескольких стержней (что само по себе маловероятно) система не теряет работоспособности;
• уникальный эффект саморегулирования нагрузки, определяемый свойством используемого токопроводящего материала.

Саморегуляция заключается в том, что используемый углеродный композит увеличивает электрическое сопротивление при повышении температуры, в отличие от металлических проводников. Это свойство предотвращает перегрев нагревательных элементов даже в условиях плохого отвода тепла (например, когда часть обогреваемого пола закрыта стоящей мебелью).

Единственным свойством стержневой системы, которое условно можно отнести к недостаткам, является то, что данная конструкция должна укладываться в тонкую стяжку или слой клея под плитку.

Технические характеристики стержневых нагревательных элементов:

Монтаж стержневого инфракрасного теплого пола начинается с укладки теплоизоляционной подложки на предварительно подготовленную поверхность. В качестве подложки используется двухслойный материал, состоящий из слоя вспененного утеплителя и теплоотражающей лавсановой пленки. Такая процедура позволит более рационально использовать электроэнергию при обогреве помещения. На следующем этапе раскладывают маты, как показано на фото ниже:

В комплект системы должна входить инструкция по подключению, согласно которой необходимо производить все электрические соединения. После выполнения этих операций наступает очередь залить стержни слоем стяжки или плиточного клея. Желательно ограничить толщину стяжки двумя-тремя сантиметрами. Электричество производится после полного высыхания слоя стяжки или клея.

Схема укладки плитки и ламината:

Инструкция по сборке инфракрасного пола своими руками представлена ​​на видео:

Укладка карбоновых стержней

Помимо вышеперечисленных плиток, монтаж стержневого теплого пола может осуществляться под ламинат, под линолеум, а также под доску.

Пленка

Углеродный пленочный теплый пол содержит два слоя плотной термостойкой полимерной пленки, между которыми расположены углеграфитовые токопроводящие дорожки. Углеродный токопроводящий слой наносится с помощью высокотехнологичного нано-напыления. Плотно скрепленные слои полиэстера предотвращают попадание влаги на проводники и электрические контакты. Особый состав полимера обеспечивает высокую механическую прочность конструкции. Температура плавления пленки 120°С. На фото внешний вид пленочного варианта системы теплый пол:

Инфракрасная карбоновая пленка обладает всеми основными преимуществами, присущими стержневому аналогу, но имеет некоторые особенности:

1. При укладке пленочного пола не заполняется цементной стяжкой или плиточным клеем, что ограничивает ее применение для монтажа под плитка. В каждом случае необходимо следовать инструкциям производителя.
2. Монтаж пленки быстрее и проще, чем стержней, при необходимости ее можно так же быстро снять.
3. Толщина пленки меньше толщины мата сердцевины, что в ряде случаев может сыграть решающую роль при выборе дизайна.

В соответствии с рекомендациями производителей, для обогрева помещения достаточно около 70% его площади застелить теплым полом. Определив площадь покрытия, нужно рассчитать метраж материала. Для этого нужно знать, какова пропускная способность выбранного обогревателя. О том, как рассчитать мощность теплого пола, мы рассказали в отдельной статье.

Монтаж пленочного теплого пола довольно простой. Перед укладкой пленки на предварительно подготовленную гладкую поверхность укладывается слой теплоотражающей подложки. Сверху аккуратно уложена пленка. Далее в соответствии с прилагаемой инструкцией подключаются электрические контакты. Затем можно приступать к напольному покрытию.

Инструкция по монтажу инфракрасной карбоновой пленки показана на видео:

Правила монтажа пленочного покрытия

Технические характеристики, которыми обладает стержневой и пленочный инфракрасный пол, определяют широкий спектр его применения. Такие системы используются для обогрева жилых помещений, санузлов, санузлов. Удобно использовать этот вид отопления для лоджий, зимних садов. Возможность быстрой регулировки мощности обогрева и реализации суточных графиков обогрева помещений делает перспективной интеграцию отопления в систему «умный дом». Теперь вы знаете, что такое карбоновый пол, какие бывают системы и как установить ТЭНы своими руками!

Рекомендуем также прочитать:

• Инфракрасные обогреватели: плюсы и минусы
• Экономичная система отопления дома
• Лучшие производители теплых полов

Укладка карбоновых стержней

Правила монтажа пленочного покрытия

Опубликовано:
13.04.2017
Обновлено: 04.11.2017

Пока без коментариев

как правильно подключить, установка и установка пленочного пола, схема подключения

Наличие в помещении теплого инфракрасного пола создает особую уютную атмосферу. Преимущества ИК-покрытия в том, что заметно увеличивается теплоотдача пола, снижаются денежные затраты на электроэнергию. Монтаж теплого пола под плитку дело непростое, оно имеет ряд особенностей. В этом материале рассмотрим технологии, которые используются в этой сфере.

Особенности

Инфракрасное излучение теплого пола равномерно распределяется по стенам, потолку, предметам в помещении, нагревая их. Технология работает без использования проволоки и подходит для полов с покрытием:

• Ламинат;
• Линолеум;
• Ковер.

Инфракрасный теплый пол под плитку чаще всего нужен в таких помещениях:

• Теплицы;
• Бассейны;
• Кухни;
• Ванные комнаты;
• Технические помещения.

Существует два типа инфракрасных полов, которые используются под плитку:

• Стержень;
• Пленка.

Второй примечателен тем, что в его производстве используются плоские элементы, в которых присутствует карбоновая взвесь. С двух сторон на нее монтируется пленочное полимерное покрытие толщиной 0,5 миллиметра, ширина полосы может быть от 30 до 120 сантиметров.

При укладке пола обязательно соблюдайте правила техники безопасности и используйте заземление. Такая конструкция создает комфорт и уют в помещении, что не может не сказаться на психическом и эмоциональном состоянии человека.

Преимущества и недостатки

Преимущество инфракрасной системы обогрева пола:

• Отсутствие электромагнитного излучения;
• Простота эксплуатации;
• Эффективность;
• Не сушит воздух;
• Нет опасности возгорания;
• Не вызывает накопления пыли;
• Универсальность — ИК пленку можно крепить даже на стену или потолок.

Высота инфракрасной конструкции не превышает трех сантиметров, и даже в помещениях, где потолки всего два с половиной метра, пленка практически незаметна.

Преимуществом ИК-пленки можно также назвать то, что она не сушит воздух в помещении. Традиционная технология радиаторного отопления такими преимуществами не обладает.

Недостатки:

• Для установки ИК оборудования требуется высокая квалификация. За мастера без солидного практического опыта в таких проектах лучше не браться;
• Запрещается монтировать такие устройства под мебелью. Плитку следует тщательно проверять на наличие дефектов, так как инфракрасное излучение может вызвать расслоение этого материала. Керамическое напольное покрытие лучше покупать известных марок, так как, например, китайская плитка некачественная и не выдерживает даже небольших нагрузок.

При монтаже оборудования и плитки необходимо соблюдать все технологические требования. Это главное правило данного вида работ.

Схема работы

Пол с инфракрасной пленкой под плитку – вариант, достаточно распространенный. Подключить инфракрасную пленку к полу электричеством вполне возможно, она будет нормально работать, если сверху сделать стяжку, а на нее положить плитку. Эти работы несложные, их можно сделать если не самостоятельно, то с привлечением мастера.

Возможны два способа укладки плитки на пленку:

• Поверх пленки монтируется малярная сетка для повышения адгезии. На нее заливается стяжка или специальная самовыравнивающаяся смесь. Толщина слоя — не более 10 мм.

Листы ГВЛ

• укладываются на пленку, фиксируются шурупами, которые проходят между планками нагревательных элементов; от мастера требуется большая аккуратность, так как хрупкие конструкции можно легко повредить.
• Далее плитка монтируется по стандартной технологии с использованием клея для теплых полов.

В начале работы необходимо нарисовать схему с размерами, в которой будут отражены все кабели и нагревательные элементы.

Стержневой пол специально разработан для плиточного покрытия, поэтому в этом случае стяжку делать не надо. Для керамической плитки созданы стержневые инфракрасные обогреватели, которые подключаются к термостату. На них монтируется керамическое покрытие.

Между двумя проводниками расположены стержни (выглядят как ступени), которые изготовлены из графита и углеродистого серебра. Размеры салфеток:

• Ширина — 82 см;
• Расстояние между стержнями до 10 см.
• Длина — до 20 метров.

При прохождении тока от стержней испускается ИК излучение, оно имеет длину волны от 8 до 14 мкм. Эта технология экономит значительные средства. Схема разработана таким образом, что при работе расходуется минимальное количество энергии.

Как подключить?

Перед началом работ по монтажу пленочного инфракрасного пола необходимо:

• Подготовить основание;
• Расположить теплоотражающий материал по всей плоскости;
• Подготовьте место для термостата.

Монтаж начинается с того, что материал распределяется по всему помещению. Его необходимо закрепить скотчем или изолентой, загерметизировать стыки.

Пленку рекомендуется свернуть на максимальную длину — чем меньше лишних контактов, тем лучше.

Можно уменьшить расход проводов, если контакты направить в сторону регулятора. На медной полосе закреплен зажим, его сторона находится внутри покрытия, вторая сверху медной полоски. Линии разреза изолируются битумом. Пленка фиксируется с помощью изоленты. Для этого необходимо выровнять основание, положить на пол теплоотражающий материал.

Этапы работ:

1. Монтаж теплоотражающего материала;
2. Монтаж пленки;
3. Подключение блоков, подключение их к термостату;
4. Датчик температуры устанавливается между первым и вторым слоями стяжки в гофрированной трубе.
5. Укладка слоев, фиксация их шурупами
6. Заливается стяжка, можно сделать самому
7. Плитка уложена на стяжку.

При работе необходимо учитывать следующее:

1. Установка ИК-системы под мебелью возможна только при ее расположении на ножках на высоте не менее трех сантиметров;
2. Необходимо правильно уложить утеплитель, он защитит от перерасхода электроэнергии;
3. Нельзя использовать изоляцию, в которой присутствует фольга, она подвержена коррозии;
4. Чтобы положить крышку на нужную сторону, следует внимательно изучить инструкцию-памятку.

Допускается применение пленочной теплоизоляции:

• Лавсанова;
• Полипропилен.

Терморегулятор устанавливается на стену, к нему подводится электропроводка

Провода нельзя прокладывать по полу, их следует укладывать в пластиковый короб. Провода не должны создавать неровностей. Необходимо выполнить следующее:

• Вырезать вырез для провода в теплоотражающей изоляции;
• Очистите наконечники проводов перед их установкой;
• Кончик провода вставляется в контактный зажим, фиксируется;
• Место примыкания изолировано битумной мастикой.

Затем необходимо закрепить термостат, рекомендуется делать это внутри гофры; затем устройство подключается к регулятору температуры. Его верхняя часть крепится снизу к черной силиконовой полосе блоков, которые нагреваются с помощью битумной мастики. В месте, где происходила установка, следует сделать разрез, это будет гарантией того, что не появится деформация.

Датчик может выйти из строя, поэтому нужно поставить его таким образом, чтобы можно было легко его снять.

Монтажные работы следует доверить опытному специалисту.

Советы по выбору

Правильно подобранный материал – залог нормальной работы оборудования. Рекомендуется знать его основные технические характеристики:

• Пленка способна меньше нагреваться и отдавать больше тепла;

Пленка

• Standard выдерживает температуру до 80 градусов Цельсия;
• Можно соединять между собой серебряные и медные шины, за счет этого можно уменьшить толщину прослойки, а значит продлить срок службы устройства;
• Токопроводящие полосы изготовлены из сплавов, в которых присутствует серебро. На пленке они хорошо просвечивают, и чем больше серебра, тем качественнее будет пленка. Если основная основа белая, то это подтверждает, что в составе присутствует качественный, прочный полимер.

• На лентах не должно быть следов окисления;
• Bad – это пленка, у которой ширина медной полосы менее 14 мм.
• Система потребляет мощность от 125 до 440 Вт/м2. Если пленка будет лежать под ковром, ей будет достаточно мощности до 160 Вт/м2. Если пленка расположена под плиткой или керамогранитом, то потребуется мощность не менее 215 Вт/м2. Если теплый пол будет в сауне, то мощность понадобится более 220 Вт/м2;
• Минимальная толщина пленки 0,3 мм. Чем толще покрытие, тем дольше оно прослужит, поэтому при выборе необходимо использовать пленку толще 0,3 мм.
• Пленка устанавливается таким образом, чтобы соседние листы плотно прилегали друг к другу, но не накладывались друг на друга. Если вы выберете ширину рулона таким образом, это уменьшит количество отходов и сэкономит деньги.

Модели повышенной мощности применяются в лакокрасочных цехах, саунах и т. д. В таких устройствах графитовые стержни запаяны в сверхпрочное покрытие.

Вы должны знать, что углерод и графит имеют схожую молекулярную структуру, но их свойства заметно различаются. Углерод более устойчив к нагрузкам, а графит менее прочен.

Рекомендуется подключать ИК-устройство с помощью специалиста с практическим опытом. Укладка плитки может производиться своими руками, особенно если это небольшая площадь, например, в ванной или на балконе. Если самые сложные работы доверить профессионалам, а более простые сделать самостоятельно, то обустроить квартиру можно, не затрачивая лишних денег.

Производители

Пленка Heat Life популярна во всем мире. Heat Life — производитель, который изобрел пленку с углеродным покрытием. Аналогов на рынке много, но все они уступают по качеству продукции южнокорейской компании. Также Heat Life производит уникальную ИК-пленку, которую можно укладывать прямо на стяжку. Пленка выдерживает температуру свыше двухсот градусов по Цельсию, технология ее изготовления является ноу-хау компании.

Heat plus — Это еще одна южнокорейская компания, которая уже десятилетие уверенно присутствует на российском рынке. Компания Heat Plus открыла множество сервисных центров по всей стране и производит как полосатую, так и сплошную пленку мощностью от 85 до 460 Вт

Фирма Caleo (Южная Корея) производит ИК-пленку с 2006 года. Она считается одной из лучших, на счету компании много разработок и инновационных ноу-хау. Например, именно Caleo изобрел полы с сеткой что предотвращает появление искр.

Компания имеет производственные мощности на трех континентах (Европа, Америка и Азия) и уверенно продолжает завоевывать рынок. Использование пленки Caleo позволяет сэкономить до 20% электроэнергии по сравнению с обычными нагревательными приборами.

Ассортимент ИК пленок от компании очень широк: от дешевых моделей до очень дорогих. Гарантия Caleo предоставляется на срок до 15 лет, что само по себе уже говорит о качестве товара. Также южнокорейская компания выпускает различные комплектующие и системы, обеспечивающие отопление труб и крыш.

Средняя цена на покупку и установку пленки составит от 5 до 10 долларов США. Инфракрасная пленка из США Carolique также очень популярна в России и подходит практически для любого покрытия.

Пленка недорогая и представляет инновационное поколение систем ИК-обогрева. Инфракрасная энергия равномерно и быстро распределяется по помещению. Производители уверяют, что такого рода технологии позволяют снизить счета за электроэнергию минимум на пятьдесят процентов. Отзывы об ИК-пленке от Carolique только положительные.

При покупке инфракрасной пленки рекомендуется обращать внимание на наличие сертификатов качества, ведь очень часто продукция известных брендов подделывается. Лучше немного переплатить, приобретя брендовый товар, чем тратить большие деньги на ремонт.

Теплотекс – еще один южнокорейский производитель, выпускающий качественную продукцию толщиной 0,36 мм. Ширина рулонов 0,5 и 1 метр. Пленка может нормально работать три десятка лет.

Rexva — эта фирма более известна на родине, в Южной Корее, где занимает более 50% рынка. В России о пленке этого производителя мало что известно. Эта компания лидирует в отрасли по количеству научных разработок. Компания применяет специальную ламинацию, которая гарантирует 100% изоляцию от влаги.

Eastec — Это компания, которая разработала и внедрила технологию инфракрасных полов. Она продолжает предлагать новые оригинальные модели, пользующиеся постоянным спросом у потребителей. Мощность пленки — от 60 Вт, ширина — от 30 см.

Монокристалл (Украина) — компания, которая позиционирует свою продукцию как лучшую в Европе. У компании действительно есть уникальная разработка, например, пленка с низким содержанием серебряной пасты, но более массивным углеродным слоем. Есть интересная модель, которая предназначена специально для керамической плитки. Эта пленка имеет высокий коэффициент адгезии.

Компания производит как полосатую пленку, так и сплошную. Толщина рулона — 30 и 64 см. Мощность – от 130 до 620 Вт. Такую пленку хорошо использовать для утепления лоджий, для крепления по периметру окон и дверей.

Отзывы

Отзывы об инфракрасных полах в основном положительные. Особенно активно обсуждается тема, касающаяся сложности монтажа теплых полов. Многие пользователи выступают за самостоятельную установку таких конструкций, это сулит существенную экономию денежных средств.

Некоторые домовладельцы утверждают, что сделать правильное подключение техники своими руками не представляется возможным. Следует признать, что, когда речь идет об укладке плитки, здесь требуется определенная квалификация. – новичок не сможет ровно нанести это покрытие даже на маленьком участке.

Очень хвалят фирму Heat Life. Южнокорейские производители умеют делать качественную продукцию. Особенно мне нравится недорогая пленка, которую можно монтировать прямо в бетонную стяжку. Простота надежности этой техники вызывает множество положительных эмоций.

В отзывах часто возникает вопрос, как распознать контрафактную продукцию. Это очень важный момент, так как от качества изделия напрямую зависит срок службы инфракрасного теплого пола.
