Индикатор напряжения: разновидности и подбор инструмента

14.06.2019

Даже при простейших работах в электрических цепях в хозяйстве пригодится индикатор напряжения – устройство показывающее наличие или отсутствие электрического тока и напряжения в сетях от 220 до 1000в.

Разновидности индикаторов

Главная функция, которую должен выполнять указатель напряжения, это проверка целостности электрической цепи – именно от этого зависит, будет работать включенный в розетку прибор или нет. Различные устройства справляются с этой задачей по-разному – стандартная отвертка индикатор напряжения использует для проверки ток, который уже есть в сети (пассивная), а внутри многофункционального тестера-пробника напряжения есть целая схема с отдельным питанием (активный), что позволяет прозванивать даже обесточенные электрические цепи. Все эти устройства работают по схожему принципу, но имеют некоторые различия в правилах применения.

Пассивная отвертка индикатор

Это однополюсный бытовой индикатор фазы, выполняющий одну-единственную задачу – показать наличие или отсутствие напряжения в определенной точке электрической цепи. Профессиональными электриками не используется, ввиду крайне ограниченного функционала, но дома среди набора инструментов «на всякий случай» она может пригодиться.

Бесспорное преимущество устройства в том, что наличие напряжения однополюсный индикатор показывает после прикосновения к любому токоведущему контакту: чтобы проверить напряжение надо жалом отвертки коснуться проводника, а рукой дотронуться до контактной пластины на ручке.

Активная отвертка индикатор

Внутри корпуса прибора собрана схема, запитанная от собственного источника питания (батарейки), поэтому это более чувствительный детектор напряжения. Вместо неоновой лампы здесь используется светодиод, который реагирует не только на прикосновение к проводнику, но и если жало просто попадает в электромагнитное поле, которое есть вокруг любого проводника под напряжением. Это его свойство с успехом используется для поиска проводки в стенах или мест ее обрыва. Нужно взять отвертку за жало и провести ее вдоль провода – если в каком-то месте лампа перестала светить, значит там (+/- 15 см) повреждена проводка.

Многофункциональная активная отвертка индикатор

Этот тестер напряжения является улучшенным вариантом предыдущего инструмента – отличается наличием переключателя, которым можно регулировать чувствительность прибора, а также использовать его в контактном и бесконтактном режиме.

Зачастую такая многофункциональная индикаторная отвертка оснащена жидкокристаллическим мини дисплеем, на котором показывается не только наличие напряжения, но и его вольтаж. Это позволяет определять паразитные токи наводки, которые трудно распознать, пользуясь обычным индикатором наличия напряжения в цепи.

Мультиметр – все и сразу

Электрический универсальный тестер, объединяющий в одном корпусе все основные приборы, которыми пользуются электрики и радиолюбители – вольтметр, амперметр и омметр. Кроме того, устройство может проверять диоды и транзисторы, а также измерять емкость конденсаторов.

Указатель напряжения отличается высокой точностью измерений – в зависимости от выставленного режима, определяет силу тока, сопротивление проводников и прочие значения до сотых и тысячных долей единиц. Для вывода результатов измерений оснащен жидкокристаллическим индикатором.

Что лучше выбрать

Все устройства имеют свои плюсы и минусы, которые надо учитывать при их покупке. Кроме того, надо понимать, зачем оно будет нужно.

Как ни странно, но если человек не разбирается в электрике, то ему лучше купить все таки полупрофессиональное устройство – хотя бы универсальный пробник на 220-380в. Кроме того, что это просто надежное и нужное устройство, если придется приглашать электрика или просить знакомых посмотреть проводку, то лучше если под рукой окажется хороший прибор.

Так и не смогли определиться, какой инструмент предпочесть? Позвоните нам по тел. +7 (423) 230-20-13. Наши консультанты всегда с удовольствием ответят на все интересующие вас вопросы, а так же помогут сделать верный выбор!

Все новости

Индикатор напряжения: виды, функции, применение

В каждом доме имеется определенный набор инструментов, с помощью которых можно решать неотложные задачи по ремонту бытовой техники, электропроводки, осветительных приборов и других объектов. Среди них следует особо отметить индикатор напряжения, позволяющий точно установить наличие или отсутствие электричества на том или ином участке. Этот прибор становится актуальным при внезапном исчезновении света, поскольку именно индикатор напряжения используется во время первичных мероприятий.

Содержание

Классификация указателей напряжения

Индикаторы или указатели напряжения, применяемые в бытовых условиях, представляют собой компактные переносные устройства. Сюда же входит и мультиметр. Их основная функция заключается в определении наличия или отсутствия разности потенциалов на участках токоведущих элементов и частей. Все они оборудованы световыми сигналами – индикаторами, которые загораются в случае обнаружения напряжения на проверяемом участке и рассчитаны на разный вольтаж.

Индикаторы разделяются на устройства замеров напряжения до 1000 В и свыше 1000 вольт. Конструктивно они бывают одно- или двухполюсными.

Однополюсный индикатор напряжения касается только одной токоведущей части. Замыкание на землю происходит непосредственно сквозь человеческое тело при замыкании пальцем специального контакта указателя. Электрический ток, протекающий в этот момент, составляет не более 30 мА и совершенно безопасен для человека.

Данные индикаторы изготавливаются в виде отверток или авторучек. Все конструктивные элементы размещаются в диэлектрическом корпусе со смотровым отверстием. В первую очередь, это сам индикатор и резистор. Вверху расположен металлический контакт для касания, а снизу – щуп, соприкасающийся с токоведущими частями. С помощью этих приборов совершаются: определяется фаза и ноль, наличие напряжения на контактах автоматов и других предохранительных устройств.

Значительно больше функций у двухполюсных индикаторов напряжения. При совершении проверочных действий соприкосновение прибора происходит сразу с двумя точками участка или электроустановки. В результате, по устройству начинает протекать электрический ток и загорается индикаторная лампочка, мощностью не выше 10 Вт. Она потребляет очень малое количество тока, что совершенно не влияет на четкость и устойчивость сигнала. В качестве ограничителя тока в цепи устанавливается резистор, соединяемый последовательно с лампой.

Двухполюсный указатель используется при диагностике оборудования постоянного и переменного тока. Приборы этого типа могут выполнять более широкий диапазон мероприятий по сравнению с обычными индикаторами.

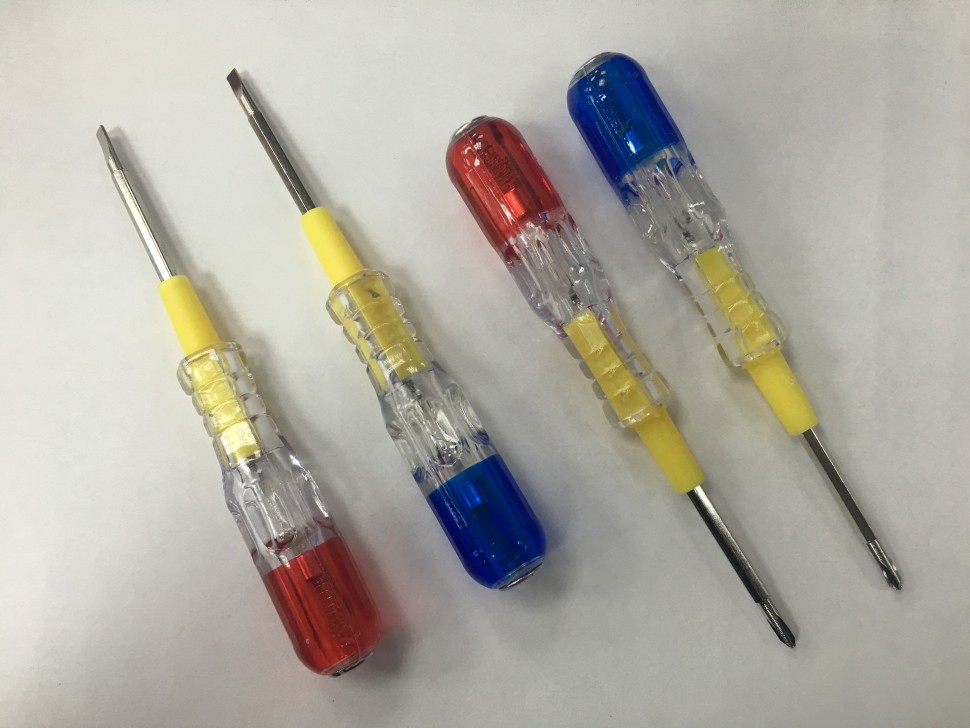

Пассивная отвертка – индикатор напряжения

Единственной функцией такого индикатора является определение напряжения на участке электропроводки или контактах оборудования. Стандартный указатель состоит из двух рабочих частей. Одна из них представляет собой плоскую отвертку, осуществляющую непосредственный контакт с деталями, находящимися под напряжением. Вторая часть вмонтирована в ручку отвертки и создает необходимое сопротивление.

Понять как пользоваться индикатором, можно на примере обычной электрической розетки, к которой подключены фазный и нулевой проводники. Чтобы определить принадлежность, нужно зажать большим пальцем контакт, находящийся вверху рукоятки. После этого по очереди нужно коснуться рабочей частью отвертки контактов розетки. На одном из них присутствует напряжение, о чем сразу же просигнализирует индикатор, загораясь внутри отвертки оранжевым или красным светом. На прикосновение к нулевому проводу никакой реакции не последует.

Положительными качествами такого индикатора являются следующие:

Работа прибора осуществляется непосредственно от фазы и не требует дополнительных источников питания.
Простая конструкция обеспечивает высокую точность показаний.
Возможность функционирования в широком температурном диапазоне.
Не требует специальных знаний и навыков при использовании. Пользоваться индикаторной отверткой очень просто. При необходимости может применяться как обычная плоская отвертка.
Срок эксплуатации практически не ограничен.

К минусам можно отнести необходимость снятия защитных перчаток во время работы с прибором, а также слабое свечение лампочки, плохо различимое при солнечной погоде. В целом же индикатор наличия напряжения идеально подходит для тестирования внутри помещений.

Индикаторная отвертка с расширенными функциями

Данное устройство также оборудовано световой индикацией и может использоваться в контактном и бесконтактном вариантах. Оба метода позволяют установить наличие или отсутствие обычного или низкого напряжения на проверяемом участке. Кроме того, прибор дает возможность проверить состояние цепи и ее отдельных элементов – предохранителей, кабелей и проводов.

Указатель разделяется на две основных составляющих. Одна из них выполнена в виде плоской отвертки, непосредственно контактирующей с проверяемыми элементами. С помощью второй детали осуществляется бесконтактная проверка напряжения. Обе части, дополняя друг друга, позволяют определить целостность электрической цепи.

Светодиодный электронный индикатор расположен в рукоятке, изготовленной из прозрачного диэлектрического материала. При наличии фазы подается световой сигнал. Здесь же размещаются и батарейки, которые служат источником питания.

Определение фазы и нуля осуществляется по такой же схеме, как и с обычной индикаторной отверткой. То есть жало инструмента поочередно касается контактов. Наличие фазного провода подтверждается загоревшимся индикатором. Бесконтактная проверка выполняется с помощью верхней рабочей части. В этом случае инструмент необходимо правильно удерживать в руке за середину рукоятки и не касаться, при этом, нижней рабочей части. Несоблюдение этого правила приведет к переходу в режим прозвонки и сигнал о наличии фазного провода будет ложным.

Верхняя часть индикаторной отвертки подносится к изоляционному покрытию проводника, не касаясь его поверхности. Наличие фазы начнет определяться в момент приближения указателя к проверяемому участку, а индикатор подаст световой сигнал. Целостность проводников определяется путем прозвонки. Данная операция выполняется при полном отсутствии напряжения в сети.

Сама проверка выполняется в следующем порядке:

Защитные перчатки нужно снять и пальцем одной руки зажать верхнюю рабочую часть устройства.
Жалом индикатора коснуться жилы провода на одном из концов. Другой рукой нужно дотронуться до второго конца проводника.
Срабатывание индикаторной лампочки указывает на целостность проверяемой жилы. Если же пробник не сработал, следовательно у жилы имеется повреждение, скорее всего полный обрыв. Данный способ может использоваться не только в отношении проводов, но и предохранителей.

Несомненными плюсами подобных индикаторов является хорошо различимая световая сигнализация, возможность определения напряжения контактным и бесконтактным способами. Можно прозвонить цепь и проверить ее целостность, а сам указатель использовать как обычную плоскую отвертку. Незначительные минусы связаны с регулярной заменой батареек и ограниченным температурным диапазоном в пределах от минус 10 до плюс 50 градусов.

В целом устройство считается простым и надежным и вполне может использоваться не только в быту, но и в профессиональной деятельности.

Цифровой индикаторный указатель с расширенными функциями

В указателях этого типа отсутствуют какие-либо источники питания. Примерно по середине корпуса расположен жидкокристаллический дисплей в форме прямоугольного окошка. На этом экране высвечивается установленный цифровой ряд значений напряжения – 12, 36, 55, 110 и 220 В.

Цифровой индикатор напряжения оборудован двумя полюсными кнопками. Одна из них используется при бесконтактных измерениях, другая – при контактных. Рабочая часть выполнена в стандартном варианте и представляет собой плоскую отвертку.

Результаты тестирование цифрового индикатора проводимые на отключенном автоматическом выключателе

По результатам проверки работоспособности было выявлено следующее:

Вначале рабочая часть соприкоснулась с нулевым контактом. На экране высветился незначительный показатель напряжения, хотя такое возможно только при включенной нагрузке. В данном случае дисплей должен был оставаться чистым.
При контакте с фазным проводом тестер выдал два значения. Первое в количестве 110 вольт отобразилось четко, а второе – 220 В было едва различимо на экране, хотя оно как раз и является реальным показателем.
Заявленный бесконтактный режим не сработал, хотя без нажатия соответствующей кнопки на экране отобразился плохо видимый значок в виде молнии. Таким образом, напряжение все-таки удалось определить бесконтактным способом, не отраженным в паспорте изделия.

Несмотря на большое количество заявленных функций, в целом указатель проявил себя, как не вполне надежный в эксплуатации. Полученные значения отображаются лишь приблизительно, а бесконтактный способ практически не работает. Возможно все дело в отсутствии собственных источников питания, которые могли бы поддерживать на должном уровне работоспособность устройства. К недостаткам также можно отнести ограниченный температурный диапазон и верхний предел измеряемого напряжения, составляющего 250 В.

Данная модификация индикатора напряжения, помимо вышеперечисленных функций, оборудована звуковой сигнализацией. За счет этого существенно повышается электробезопасность при выполнении проверочных мероприятий.

Звуковой сигнал подается только в бесконтактном режиме в случае обнаружения напряжения. Одновременно загорается зеленая лампочка светового индикатора. При работе устройства в контактном режиме звук не подается, а обозначается лишь индикацией красного цвета. Следовательно, в приборе установлены две разноцветные сигнальные лампочки.

Звуковые сигналы подаются через динамик, установленный в верхней части индикатора. Неподалеку от него в торце располагается переключатель, изменяющий рабочие режимы. Он может устанавливаться в следующие положения:

Позиция «О». Включает контактное световое оповещение. Напряжение возможно определить лишь напрямую контактируя с фазой.
Позиция «L». Активирует среднюю чувствительность при бесконтактном звуковом оповещении. Сопровождается индикацией зеленого цвета. Напряжение определяется с небольших расстояний, даже, если проводники покрыты двойной изоляцией. Такая позиция превращает прибор в бесконтактный индикатор напряжения.
Позиция «Н». Приводит в действие максимальную чувствительность бесконтактного звукового оповещения. Напряжение в этом случае возможно определить даже с больших расстояний через изоляционный слой. При положительном результате загорается зеленая лампочка.

Рабочее жало индикатора представляет собой плоскую отвертку, защищаемую колпачком. В торце прибора имеется контакт, с помощью которого выполняется прозвонка, то есть определяется целостность участка цепи. Если включен бесконтактный режим максимальной чувствительности защитный колпачок можно не снимать.

В целом, в ходе проверок, указатель зарекомендовал себя как надежный и качественный прибор. Световая и звуковая индикация дублируют друг друга. Определенным минусом является быстрая разрядка батареек, в связи с чем прибор приходится проверять на работоспособность перед каждым использованием.

Особенности двухполюсного индикатора

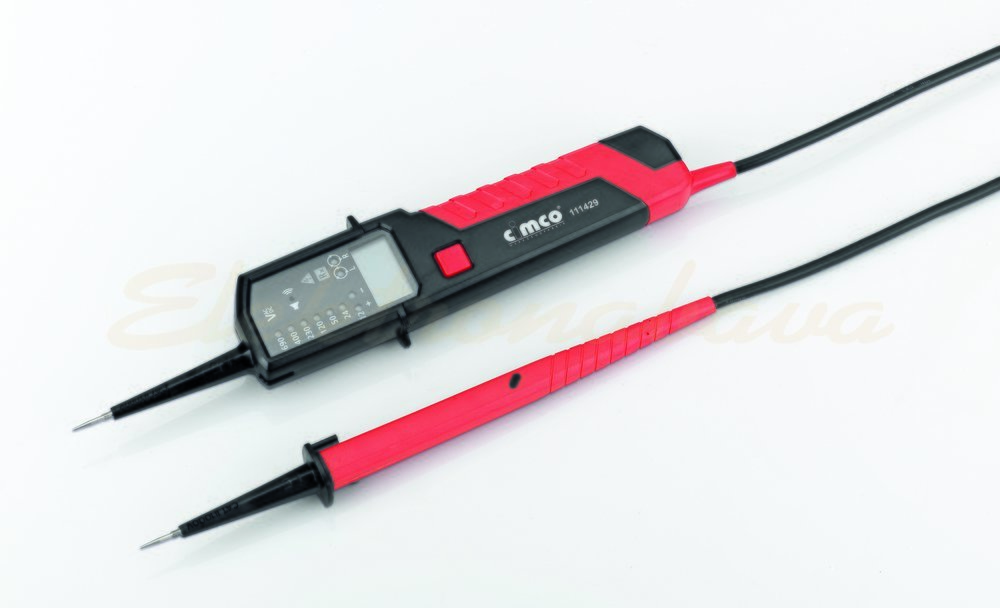

Двухполюсный или двухконтактный индикатор напряжения относится к категории профессиональных устройств. Функционально он существенно отличается от однополюсного прибора, поскольку не может определить наличие фазы и нуля в проводниках или контактах устройств. Двухполюсные индикаторы способны лишь в целом установить, имеется ли в данной сети напряжение, или нет.

В конструкцию входят два щупа, на концах у которых находятся заостренные штыри, являющиеся рабочими частями. Соединение их между собой с помощью гибкого медного провода.

Основная часть прибора оборудована экраном, отображающим измеряемое напряжение по установленной шкале значений. Индикатор может применяться и в сетях на 380 В. Данное устройство устанавливает не только точное значение напряжения, но и выявляет наличие пониженного напряжения и перенапряжений в сетях 220 В.
