Импульсные реле – что это такое?

Главная

Обзоры и советы

Статьи

Импульсные реле – что это такое?

При необходимости управления осветительными устройствами из нескольких точек, удаленных на некотором расстоянии друг от друга, используют несколько проходных (перекрестных) выключателей. В данном случае к каждому отдельному выключателю ведется два-три провода (в зависимости от типа светильника) сечением, соответствующим току нагрузки данного осветительного устройства.

Если количество мест, с которых планируется управлять светильниками, не более двух-трех, при этом расстояние до светильника сравнительно небольшое, способ применения традиционных проходных и перекрестных переключателей актуален. Во всех остальных случаях наиболее предпочтительно использовать для управления осветительными устройствами импульсные реле.

Что такое импульсное реле?

Приведем краткую характеристику данных электрических аппаратов и приведем аргументы в пользу их применения для управления осветительными устройствами.
Для начала рассмотрим, что же такое импульсное реле. Принцип работы обычного электрического реле следующий. В реле есть катушка, которая втягивает сердечник, соединенный с группами контактов. При подаче напряжения на данную катушку, втягивается сердечник, который в свою очередь замыкает или размыкает контакты, в зависимости от их изначального положения. Основное преимущество реле заключается в том, что ток (напряжение), который подается на катушку управления реле, как правило, небольшой, а ток, который коммутируется контактными группами реле, может быть в несколько раз больше.
При этом реле находится во включенном положении в том случае, если на катушке будет присутствовать напряжение (ток). Когда напряжение с катушки будет снято, реле будет выключено, и контакты примут исходное положение.
Принципиальное отличие импульсного реле от реле традиционного типа в том, что для его включения не нужно постоянно подавать напряжение на цепь управления – достаточно одного импульса. Причем подачей импульса реле замыкается, таким же импульсом реле размыкается.
Если для управления обычным реле необходимо постоянно подавать напряжение на катушку, то в случае использования импульсного реле электроэнергия, расходуемая цепями управления реле, потребляется только в момент подачи импульса.
Применение импульсного реле в различных электронных устройствах не всегда оправдано, так как в нем отсутствует возможность контроля текущего положения контактных групп. Для осветительных сетей данное устройство подходит идеально. Ниже приведем краткую характеристику импульсных реле, применяемых для управления освещением.
Импульсные реле бывают двух типов, в зависимости от принципа работы: электромеханические и электронные. Импульсное реле электромеханического типа имеет конструкцию по принципу работы аналогичную всем электромеханическим реле, независимо от типа – катушка, сердечник, контакты и другие механические устройства, которые обеспечивают выполнение одной функции – поочередного отключения и включения в случае подачи импульса на катушку управления.
В импульсных реле электронного типа данную функцию выполняют полупроводниковые элементы или микропроцессоры. Основное преимущество импульсных реле электронного типа в том, что в них, помимо основной функции замыкания и размыкания контактов при подаче импульса, может быть реализовано множество дополнительных функций.
Преимущества импульсного реле Legrand

Использование импульсных реле для управления осветительными устройствами

Приведем несколько примеров использования импульсных реле для управления светильниками.
Например, в здании есть очень длинный коридор, в нем установлено несколько светильников. Для удобства управления осветительными устройствами планируется предусмотреть возможность включения освещения с четырех различных точек. Как и упоминалось в начале статье, что использование традиционных перекрестных и проходных выключателей для управления освещением актуально только в том случае, если расстояние между местами установки выключателей сравнительно небольшие и их общее количество не более двух-трех. В противном случае целесообразнее использовать для управления освещением импульсные реле.
Использование импульсных реле для централизации управления
Основное преимущество использования импульсного реле, по сравнению с обычными выключателями освещения в том, что для подключения кнопок управления данным реле можно выбрать провод с минимальным сечением. В то время как в случае использования обычных выключателей все провода (кабеля) должны иметь сечение, которое соответствует фактической нагрузке электроприборов, в данном случае осветительных устройств.
Существуют отдельные типы импульсных реле, которые имеют несколько цепей управления. Например, при подаче импульса на первую цепь реле может замыкаться и размыкаться, а при подаче импульса на другую цепь – только размыкаться. Чем это удобно? С помощью данной функции можно реализовать возможность одновременного отключения всех светильников, расположенных во всем доме. Например, можно объединить цепи отключения всех реле, установленных для управления светильниками в доме, и вывести их на кнопку, расположенную недалеко от входной двери. Теперь, когда вам необходимо выйти из дома, не нужно бегать по всем комнатам и проверять отключенное положение светильников – достаточно нажать одну кнопку и все светильники отключатся.
Также следует отметить такое преимущество использования импульсного реле, как удобство управления. Во-первых, кнопкой управлять значительно удобнее, чем клавишным выключателем. Во-вторых, благодаря тому, что для управления данным реле достаточно короткого импульса, можно дать волю фантазии и реализовать необычный способ включения освещения или других электроприборов при помощи импульсного реле.

Автоматика: Импульсные (бистабильные) реле (ABB / F&F) – CS-CS.Net: Лаборатория Электрошамана

Импульсные реле ABB E257 с централизованным управлением в ассортименте

Продолжаем начатый расказ про автоматику. На этот раз действительно будет интереснее, потому что сегодня я буду рассказывать про штуку, которая давно есть, но про которую многие незаслуженно забывают. Это импульсные (бистабильные) реле. Эти устройства берут своё начало от обычных реле, которые, как известно, представляют собой катушку с контактной группой. Если на катушку подать напряжение, то возникающее магнитное поле притянет якорь (металлическую железку), который подвинет контакты и изменит их состояние. Например, замкнёт, разомкнёт или переключит. Самая главная фишка реле вообще — это то, что напряжение или ток, которыми надо питать катушку, могут быть достаточно маленькими, а токи, на которые будут рассчитаны контакты реле — огромными. Ну а если напряжение с катушки убрать, то под действием пружинки (которая обязательно там есть;) контакты вернутся в исходное состояние, как и было.

ВНИМАНИЕ! С осени 2015 года импульсные реле серии E250 (E251, E257 C) сняты с производства. Вместо них надо использовать Новые импульсные реле серии E290. Читайте про них новый пост с обзором и ссылкой на каталог.

Хитрая информация. Оказывается, кнопки для импульсных реле покупать не обязательно. Достаточно сделать (или найти подходящие) под них пружинки. Я написал про это отдельный пост: https://cs-cs.net/impulse-relay-buttons-ferum-ks.

Хорошо. А что ж такое импульсное реле и чем оно отличается от обычного? Ха! А вот чем. Оно умеет запоминать своё состояние: включенное или выключенное, даже если убрать напряжение с его катушки. А ещё оно работает по немного другому принципу. Если обычное реле при подаче напряжения на катушку принимает заранее известное состояние (включено, выключено или переключено), то импульсное — меняет своё состояние. Что-то вроде бумажки, на которой с одной стороны написано «Вкл», а с другой «Выкл», и кто-то эту бумажку каждый раз переворачивает, когда подаётся напряжение.

Из этого можно сказать, что самый главный плюс этого реле в том, что напряжение оно жрёт только в момент его переключения. А в другие моменты — вообще ничего не потребляет. Но это одновременно и минус, так как особо предугадать в каком оно сейчас положении будет — нельзя. Для какого-нибудь термостата это будет плохо. Вдруг напряжение пропадало, электроника ещё не успела запуститься, а реле так включенным и осталось? А вот для освещения — это огромное раздолье. Далее по тексту мы будем рассматривать импульсные реле применительно для управления освещением квартиры, дома, дачи и т.д., потому что конкретно ABBшные именно для этого и созданы.

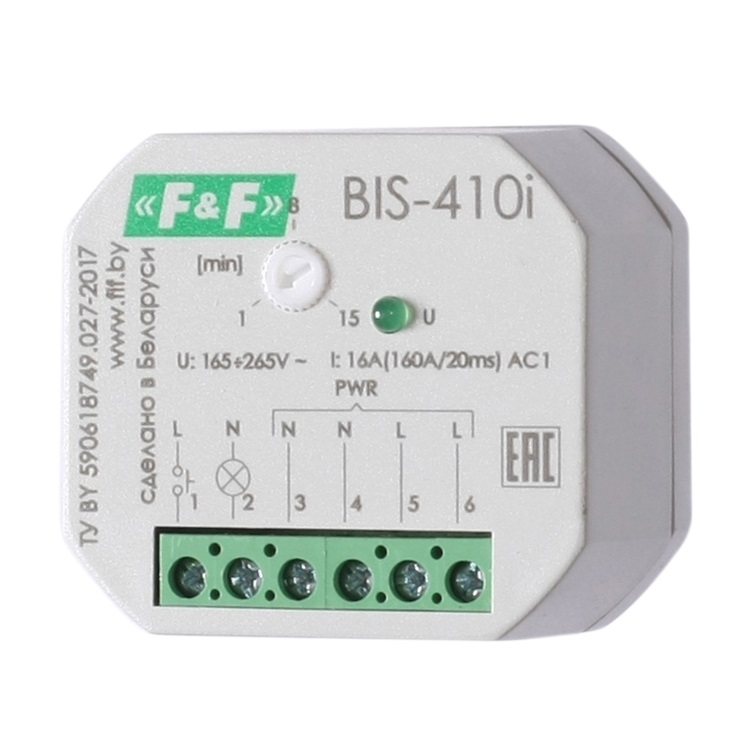

Импульсное реле F&F BIS-402 в подрозетнике

Начнём экскурс с того, что импульсные реле у разных производителей называются по разному. У одних оно импульсное, у других — бистабильное, у третьих — блокировочное (потому что само себя блокирует в одном из положений). Импульсные реле бывают электромеханические и электронные. В электромеханических внутри будут находиться катушка с проволокой и контакты. Ну и пара рычажков с пружинками. К сожалению, я был бы рад ради статьи разобрать ABBшное электромеханическое импульсное реле, но оно сцуко дорогое и лишнего у меня нет. Если вдруг попадётся брак — обязательно разберу, мне ж самому интересно. В электронных импульсных реле внутри будет схема, которая считывает состояние входов и управляет обычным электромагнитным реле по какому-нибудь алгоритму.

Самый главный недостаток у электромеханических реле — только тот, что они не светятся красивыми индикаторными светодиодами и выполняют всего лишь одну функцию. Скажем, выключаются или включаются попеременно. Хотите что-то другое? Милости просим в каталог, заказывайте, оплачивайте, ждите недель так 10. С другой стороны, электромеханика имеет одно главное преимущество перед электроникой — там НЕЧЕМУ ГЛЮЧИТЬ (об этом чуть позже)! Ну а главный плюс электроники в том, что функционал внутри неё можно реализовать любой. Кто мешает поставить какой-нибудь переключатель режимов и выбирать разные варианты у одного и того же изделия?

Управление освещением при помощи импульсных реле

Импульсные реле ABB E251 в ассортименте (в кучке)

А теперь переходим к самому вкусному. Почему же так часто управление освещением и импульсные реле стали одним целым и в последнее время одно без другого не может? Давайте посмотрим внимательно и подумаем. Как будет работать наше импульсное реле? Так как напряжение на него надо подавать кратковременно, то возьмём обычную кнопку и соберём простую схемку: кнопка будет подавать напряжение на катушку (включим её в разрыв одного из питающих проводов катушки реле). Что у нас будет? Нажали на кнопку один раз — реле, скажем, включилось. Нажали ещё раз — отключилось. А теперь если повесить на контакты реле питание лампочки — она и будет включаться и выключаться по кнопке.

Хорошо. Но вопрос — нахрена? Для одной лампочки можно и обычный выключатель поставить. Парируем, можно сказать, споря с воображаемой аудиторией. А вот вы часто ночью в туалет просыпались? Если вы ещё и творческий человек (или просто распиздяй), то в темноте пока до выключателя света дойдёшь, который обычно при входе в комнату, можно и об какие-нибудь джинсы или книги грохнуться об пол. Было бы круто сделать так, чтобы свет в комнате можно было включать с двух мест: у кровати и при входе. Круто! Опытные электрики сразу же скажут: а поставим-ка мы сюда проходной выключатель! Он как раз и создан для того, чтобы одной лампочкой управлять с двух мест!

Но мы и на это найдём ответ. А если у нас места три? Скажем, мать его Г-образный коридор, или просто длинный. И например хочется включать свет с трёх мест: у его начала, конца и середины, где как раз удобная дверь в комнату. Ну так для этого есть более навороченная схема: два проходных выключателя и один перекрёстный выключатель в середине цепочки. И тут начинается геморрой. Чтобы это всё посчитать, купить, и, главное, подключить, надо явно употреблять тяжёлые глюкогенные средства, чтобы контактировать с космосом напрямую. Потому что между этими выключателями в лучшем случае кладётся трёхпроводный кабель. На концах он подключается одним способом, на перекрёстном другим, а с той стороны где в подрозетнике будет коммутация самого светильника — третьим. И причём каждый электрик делает по-своему. Например я в один подрозетник подвожу питание 220 на свет, концы от лампы и от цепочки проходных выключателей. Кто-то любит фазу подавать на начало цепочки, ноль — на другой конец, а лампу вообще хрен знает где ставить. Ещё кто-то — питание с одного конца, лампу — с другого. А если вся эта хренота ещё и двухклавишная, то это можно сразу умереть.

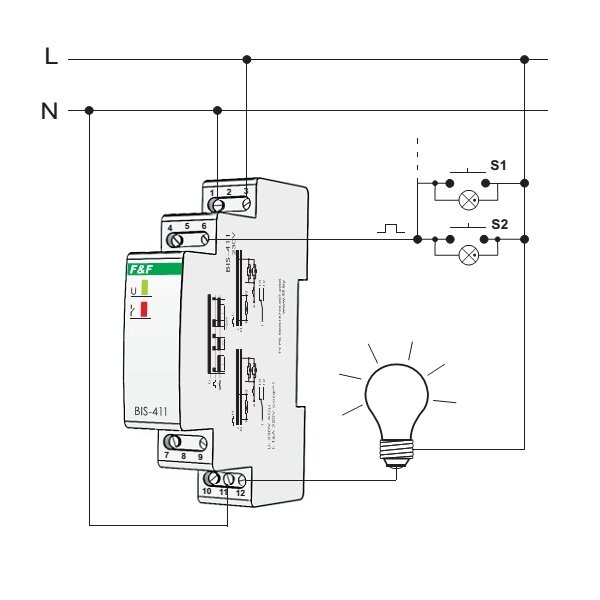

Импульсные реле F&F BIS-411 в щитке

Скажу честно — я никогда больше двух проходных (основного и ответного) не ставил. И не буду. И не потому, что у меня ума или усидчивости не хватит, чтобы все провода правильно и нормально скоммутировать, а ввиду бесполезности этого занятия. Зачем извращаться, если есть импульсные реле? Давайте-ка вместе заценим их удобство. Помните недавно описанную схему? Питание катушки реле через кнопку. А если таких кнопок параллельно поставить штук 5? А если 10? А если 20? А не вопрос! Да хоть 50! Кнопки ставятся тупо параллельно, между ними можно заложить чуть ли не несчастный ШВВП (на самом деле — не стоит, потому что для стационарной проводки он не предназначен; используйте обычный моножильный кабель 3×1,5 кв.мм!) о двух проводах, и ошибиться с подключением ну никак невозможно — негде ошибаться. В итоге подключение кнопок превращается в радость. А любая кнопка включит или выключит реле.

Давайте разовьём идею дальше. Откроем каталог импульсных реле и вычитаем там что-то такое мутное про «централизованное управление». На самом деле мутного там ничего нет, главное правильно понять. Если импульсное реле имеет централизованное управление, то у него кроме выводов для катушки будут ещё несколько выводов. Выводы работают просто: независимо от того состояния, в котором реле было (вкл или выкл) они насильно включают или выключают его. Вот входов централизованного управления может быть 1 или 2. Если 1 — то он скорее всего принудительно выключает реле, а если два — то один включает, другой выключает.

ОКей. Ясно. Ну а почему управление централизованное? А тут вообще всё просто! Можно взять несколько импульсных реле. Например пусть у нас вся квартира будет иметь управление светом на импульсных реле. По одному реле на каждую комнату, а в комнате — по нескольку кнопок (у входа, кровати-дивана-телика и т.д.) Вот возьмём и соединим вместе все контакты «OFF» таких реле. Прямо тупо параллельно, без каких-то специальных схем или заморочек. Теперь если подать на этот OFF питание (обычно между одним из контактов штатной катушки и одним из централизованных конткатов), то ВСЕ наши реле сразу же отключатся, без разницы в каком они состоянии были. Чуете чем пахнет? Умный дом, ёпт! Ставим отдельную кнопку при выходе из квартиры, в прихожей. Нажал — весь свет сразу погас. «Уходя — гасите свет». И думать — не надо!

Чтобы было интересно, большинство производителей предлагают к своим импульсным реле с центральными управлением некую штуку — групповой модуль. У ABB он например зовётся E250 GM. Эта штука похожа на диод и занимается тем, что пропускает сигналы управления только с входа на выход. Нужна она вот зачем. Скажем, квартира у нас плоская, и отключать весь свет сразу — отличная идея. А если у нас двухэтаэный (или больше) дом? Было бы круто сделать отключение света по этажам такой кнопкой. «Ну так и хорошо!», — скажете вы — «Объединим реле по этажам, и на этажах сделаем кнопки». Ага. А самая главная фишка «при выходе из дома нажал — отключил весь свет» потерялась. Теперь соединить вместе все входы OFF у всех реле всех этажей не получится — они все сразу и будут отрубаться. Вот тут-то групповой модуль нам и пригодится. Его надо будет поставить на все группы реле на каждый этаж. Он не пропустит локальный сигнал отключения этажа на другие этажи (назад сигнал не идёт, только «вперёд»), а вот глобальный сигнал отключения пропустит сразу на всё. И таких групп можно делать сколько влезет. Они будут подобием некоей вложенной иерархии. И каждый раз более «главный» сигнал будет отключать всё, что ему подчиняется.

Вот такие вот фишки на проходных выключателях уже не реализуешь! Гы гы гы! Поэтому я и решил, что если где-то будет больше 2х проходных, то вот там и следует рассмотреть возможность установки импульсного реле. Пойдём дальше.

Сравнение импульсных реле ABB и F&F (электромеханика против электроники)

Сравнивать есть что, потому что я попользовался по разику одними и другими реле. Попробую аккуратно по абзацам разобрать их различия и возможности.

Первое. Удобность и надёжность. У ABB — электромеханика. Как я уже говорил, там сгорать или глючить нечему. Кратковременное перенапряжение? Да пофигу! Полярность — какая полярность на переменном токе?! Помехи или линия управления метров под 100? Установи ограничитель импульсных перенапряжений (варистор), и забей на всех! У F&F — наоборот. Ему требуется полноценное аккуратное питание. И желательно стабильное в 220-230 вольт. Фаза и ноль должны подаваться на реле всегда, а для кнопки они предусмотрели отдельный управляющий вход.

Как оказалось, у F&F электроника безбожно глючит как понос. Насчёт реле напряжения CP-721 ничего сказать не могу, а вот эти сраные импульсные реле живут себе на уме и включаются и выключаются как им хочется. Я писал об этом вот здесь: NYM + F&F = ФТопку!, а радовался — когда собирал на них щиток: Силовой щиток с автоматикой. Оказалось, что у напарничка что-то со стояком в подъезде, потому что напряжение в нём прыгает на 2-5 вольт постоянно так, что даже заметно подёргивание света. Опросили соседей этажами выше-ниже — та же фигня. Вот видимо F&F при этом думает сцуко что потенциал на управляющем входе изменился и срабатывает. Приходишь в квартиру после недельного отсуствия — ОПА! А там ёпта свет. Имитация присутствия!

Второе. Безопасность. Здесь F&F делает ABB потому что у F&F предусмотрен отдельный вход для кнопки управления, который может срабатывать при подаче на него не фазы, а нуля (N) питающего напряжения. При этом у него проблемы с помехозащищённостью (см. выше) и слишком высокая чувствительность, что ограничивает максимальную длину линии управления. Если нужна кондовость — то снова смотрим в сторону электромеханики от ABB: там по проводам идёт голое 220 как есть, всякие помехи (если это не удар молнии) реле пофигу. А безопасность — сомнительна, потому что кнопка для импульсного реле так же опасна или безопасна как обычный выключатель на стене. И, кстати, отличается от обычного выключателя наличием всего лишь одной пружинки, которая этот выключатель возвращает в исходное положение после того как на него перестали жать.

Третье. Место установки. Реле от ABB ставятся ТОЛЬКО в щиток на DIN-рейку. А у F&F есть моделька BIS-402, которую можно запихать в какой-нибудь подрозетник. С этим вот вопросом философия двоякая. В подрозетник много не наставишь, и функционала от этого более чем от проходного выключателя ждать не следует. В щитке, конечно, можно развернуться, но это чревато тем, что вам придётся тащить до щитка провод от каждой группы кнопок и каждой группы ламп, которые этими реле и управляют (поэтому в Ктулхулизации и получилось 3.2 км кабелей). Следствие — раскошеливаетесь на кабель, но получаете огромный функционал. А если захотите и будет место в щитке — потом выкините эти реле и воткнёте туда умный дом. Сейчас я перерос все эти подрозетники и всё тащу до щитка. Надо реле? Значит вот так-то и никак иначе. Извращения — это не ко мне.

Четвёртое. Доступность и цена. Что говорить, тут конечно ABB сливает. У F&F цены вкусные, доступность чуть ли не в каждом ларьке весь выбор продукции. В ABB ты должен внимательно изучить каталог, вкурить коды заказа, заказать, оплатить и ждать. Средний срок поставки каких-нибудь импульсных реле с центральным управлением у ABB — 9-10 недель. Для себя я выбираю ABB в сторону надёжности и кондовости.

Пятое. Внешний вид и рюшечки. У F&F рюшечки — это парочка индикаторных светодиодов. Зелёный означает поданное питание, а красный — сработавшее (включенное) реле. У ABB ничего такого нет. что бы светилось в щитке за прозрачной дверкой. Зато у ABB есть рычажок (прям как клитор) ручного управления контактами реле. Его можно без особого усилия передвинуть и включить или выключить реле, если вдруг автоматика, котрая им управляет, дала сбой. Электромеханика сохранит своё состояние при отключении напряжения, а F&F — отключится, и если у вас в 22 часа зимой дёрнулось напряжение по дому — будете сидеть без света. Подсветка кнопок с ABB будет работать нормально, как на обычных лампочках, а в случае F&F мне так и не удалось заставить её работать.

Синтетический пример автоматики с импульсным реле (испытания)

Схема для тестирования работы импульсного реле

Моя неоднократно упоминаемая Ктулхулизация электроэнергии (и всей страны) поставила мне, как я там и писал, конкретную задачу. Нужно создать на основе импульсных реле такую хрень, чтобы сразу включать весь свет, сразу же его весь выключать или управлять каждым светом по отдельности. А ещё прикрутить к этому датчик движения так, чтобы он всегда при движении включал светодиодную подсветку у пола. И, когда он бы выключался — то за собой гасил бы весь свет.

Сразу же комментирую возникающий вопрос «а не устанет ли клиент со своим датчиком движения кнопки жать, если он у телика валяется, а свет погас?». Данная конструкция предполагается только в тех местах, где люди ходят. Типа туалета (минут 15 сидишь и двигаешься), и коридора. Коридор — самое идеальное: прошёл, включил, ушёл — всё погасло. Экономия и нанотехнологии ;).

Так вот с общим включением и выключением всех импульсных реле всё было просто — берём реле с централизованным управлением, параллелим все их входы «ON» и «OFF» и радуемся жизни. А вот с отключением по отключению датчика пришлось привлекать на помощь реле времени, которое было найдено опять же у ABB и формировало импульс при пропадании управляющего напряжения (по спаду фронта). То что у меня получилось — записано на видюшке (к сожалению, оригинала вообще нет, есть только в таком качестве). Видюшку писал весь день, потому что добрые люди мне очень вовремя то звонили на городской, то на сотовый. А пока писал — уже сам забыл что и зачем я там показываю.

Импульсное реле F&F BIS-411: Препарация

Ну а западло с глючащим F&F кончилось оооочень просто. Я задолбался, поехал и купил самые простейшие электромеханические импульсные реле от ABB: «ABB E 251-230 Реле блокировочное электромеханическое (250V 1xН.О. 16А)», и сегодня утром мы поставили их в его щиток вместо F&F. Полёт — нормальный, и мне дико нравится!

Импульсные реле ABB E251 в щитке вместо реле от F&F

Монтаж щитка переделывать совсем не пришлось,только удлинить перемычки с выходов реле до клеммников. Заодно дополнил его щиток ограничителями на DIN-рейку и наклеечками с обозначениями автоматов.

Собранный щиток ABB UNIBOX на импульсных реле

А ещё мы с ним решили поставить ему все розетки на 220 и прочие. Ставили мы их два дня, и почему-то ни разу за день не было слышно МАТА. Только тишина и вжики шуруповёрта. А потом я сообразил — потому что это UNICA =)) UNICA ставится без мата — можно прям рекламный слоган делать)

А вообще его ремонт длится так долго, что у него на балконе прогнили мешки с керамзитом, а какая-то ипнутая птица в круглом мотке NYM’а свила ГНЕЗДО! Ну а с F&F я больше глобально НИКОГДА не буду работать! Только мелкие исключения. И я был чертовски прав, что не связался с их автоматикой на этом большом заказе. ABB рулит!

А вотF&F’овское реле я ради интереса вскрыл и начал ржать.

Вскрытое импульсное реле F&F BIS-411

Во-первых, у них там реально МИКРОКОНТРОЛЛЕР! Я ожидал встретить кучку транзисторов, ну типа примитивного триггера и компаратора. А тут — какой-то PIC 12fчто-то там. Питание бестрансформаторное через конденсатор.

Электронная начинка импульсного реле F&F BIS-411

Плата — универсальная, есть заголовки сразу под три управляющих входа (центральное управление?). Ну и основной вход управления у меня сразу же отвалился: холодная пайка.

Вид на силовую плату и коммутационное реле

Разбираться — влом. В топку! Остальные два реле сначала решил подержать про запас, а потом подумал — и тоже выкинул.

Импульсные реле с фиксацией | Реле

Всемирный поставщик высококачественных электрических и электронных компонентов.

Серия R50

Наведите курсор, чтобы просмотреть
большое изображение

Текущий рейтинг: 10A, 1 форма «C» или 2 формы «C»
Максимальное напряжение: 28 В постоянного тока или 120 В переменного тока
Контактная форма: 1С (SPDT), 2C (DPDT)
Рейтинг корпуса: Пылезащитный чехол
Размеры: В x Ш x Д 1,905 (48,4) x 1,525 (38,7)
x 1,400 (35,6)

Характеристики:

Доступны катушки переменного и постоянного тока

Пылезащитный чехол
Магнитная защелка
Версия с двумя катушками — суффикс «C»
0,187-дюймовые клеммы контроля качества

Спецификация

Серия R76/77

Наведите курсор, чтобы просмотреть
большое изображение

Текущий рейтинг: 15А, 2 Форма «С»
Максимальное напряжение: 28 В постоянного тока или 120 В переменного тока
Контактная форма: 2С (ДПДТ)
Рейтинг корпуса: Открытая рама
Размеры: В x Ш x Д 3,050 (77,5) x 1,730 (43,9)
x 1,950 (49,5)

Особенности:

Доступны катушки переменного и постоянного тока

Открытая рама
Бистабильный
Импульсный режим
Быстроразъемные клеммы

Спецификация

Импульсные реле для управления освещением и их использование – Smart ION

Содержание

  • org/ListItem»>
    Схема подключения импульсного реле
  • Типы импульсных реле
  • Плюсы импульсных реле
  • Централизованная коммутация
  • Вспомогательные функции

В современных домах и квартирах все чаще используются схемы освещения для управления освещением из двух и более мест.

Если одного выключателя для управления освещением недостаточно (например, когда нужно включить свет в начале длинного коридора и выключить в конце), это можно сделать с помощью 2 -переключатель (SPDT, в США это называется 3-позиционный переключатель).

Однако, в случае, если требуется больше мест для управления освещением, трудно проложить кабели к 2-позиционным переключателям (типа SPDT, в США он называется 3-позиционным переключателем) и перекрестным переключателям (типа DPDT, в США). он называется 4-позиционным переключателем).

В этом случае проще использовать импульсные реле .

Схема подключения импульсного реле

Каждая линия освещения должна быть оснащена независимым импульсным реле. В схеме управления используются обычные неблокирующие кнопки (известные как тактильные переключатели), которые устанавливаются параллельно.

Импульсные реле могут управлять как одной лампой, так и группой ламп. Главное, общий ток коммутации не должен превышать допустимый ток для выводов реле (обычно это 10-16А). Дополнительно следует учитывать пусковой ток электроприборов.

Типы импульсных реле

Импульсные реле можно разделить на два типа: электромеханические (механизм управляет устройством) и электронные (устройство управляется печатной платой, оснащенной контроллером).

Электромеханические импульсные реле надежны и выдерживают высокое напряжение сети. К минусам можно отнести громкие щелчки при переключении и отсутствие дополнительных функций: у них только одна функция — включать или выключать свет при нажатии на выключатель.

Электронные импульсные реле переключают нагрузки гораздо тише и имеют больше функций (могут выполнять несколько функций). Например, они могут быть оснащены таймерами, автоматически отключающими ток через заданное время.

Плюсы импульсных реле

При использовании импульсного реле вам не придется разбираться со сложными принципиальными схемами, возиться с двухпозиционными и перекрестными выключателями, прокладывать трех- или четырехжильные кабели или тратить время на решение других вопросов которые возникают при разработке обычной схемы для управления освещением из разных мест.

Для управления освещением с помощью перекрестных выключателей вся проводка (кабели) должна иметь сечение, соответствующее фактической нагрузке, в отличие от подключения выключателей к импульсному реле, когда допустимо использование кабеля минимального сечения . В результате при установке устройства вы получаете существенную экономию на материалах, несмотря на то, что при установке импульсных реле требуется разводка звездой (также известная как «бескорпусная»).

Централизованная коммутация

В отличие от классической схемы включения главного выключателя с использованием обычного реле (контактора), схема централизованной коммутации с импульсными реле сохраняет возможность локального управления всеми электроприборами в помещении после нажатия кнопки «Все выключить». выключено — если кто-то все еще дома (например, кто-то еще спит, когда вы уходите рано утром), он все еще может включить или выключить любой прибор.

Учитывая это, некоторые производители выпускают специализированные импульсные реле с функцией централизованного управления, а другие предлагают дополнительные модули, устанавливаемые рядом с обычными импульсными реле. Однако, если вы хотите централизованно управлять не только одной точкой освещения, но и сгруппировать их вместе (например, централизованное управление освещением в комнатах на каждом этаже плюс общее централизованное управление освещением на входе в здание), вам просто необходимо установить вспомогательные модули.

К таким специализированным вспомогательным модулям подключаются две кнопки – «все выключить» и «все включить». Однако установка двух дополнительных кнопок на входе не всегда удобна, поэтому чаще всего устанавливают только одну — «все выключить». Кроме того, количество импульсных реле в группе (или количество групп) совпадает с количеством дополнительных модулей, которые необходимо установить, если вы хотите иметь вариант централизованного переключения.

Централизованная коммутация в группах с центральным выключателем:
• Каждое реле управляется местным переключателем (A, B, C и D).
• Каждая группа управляется централизованно (1 и 2).
• Главный переключатель управления (W) управляет группами.

Такое расположение не очень удобно — сильно усложняет монтажные работы и увеличивает затраты. Поэтому мы рассмотрели все недостатки, перечисленные выше, и разработали устройство, которое не только значительно упрощает установку, но и имеет множество вариантов настройки. И его цена значительно ниже, чем у комплекта импульсных реле со вспомогательными модулями – так как наш центральный выключатель ION CS-8 способен заменить 8 (восемь) импульсных реле со вспомогательными модулями, чего обычно достаточно для комфортного управления освещением в помещении. маленькая квартира. Кроме того, он занимает всего 3 стандартных din-блока в распределительном щите.

Вспомогательные функции

Центральный выключатель ION CS-8 может управлять не только группой точек освещения, но и отдельными подгруппами. Выключение света на всем этаже здания не только удобно, но и экономит электроэнергию.

ION CS-8 ION CS-8 также имеет встроенные регулируемые таймеры задержки выключения и пределы включения. Он также различает короткие и длинные нажатия переключателя, что дает вам возможность управлять различными нагрузками с помощью одного переключателя и многое другое… Хотите узнать больше? Перейдите к нашей интерактивной онлайн-демонстрации и опробуйте нашу интеллектуальную систему управления освещением.

Часто задаваемые вопросы

  • Что такое импульсное реле?

    Импульсное реле — коммутационное устройство, предназначенное для управления потребителями электроэнергии. Работает он следующим образом: при каждом нажатии выключателя встроенная клемма реле меняет свое состояние – например, с включенного на выключенное и т. д.

    С помощью импульсных реле можно организовать управление освещением из разных мест. С этими реле вы получаете небольшое потребление тока во время переключения и отсутствие потребления тока после переключения

  • Какие типы импульсных реле существуют?

    Импульсное реле двух типов:

    • Электромеханическое
    • Электронный

    Отличие заключается в способе переключения: в электромеханическом импульсном реле механизм управляет устройством, а в электронном реле используется печатная плата с микроконтроллером.
