IGBT – подделки и оригиналы. Собственное исследование

IGBT

Транзистор вспышки,

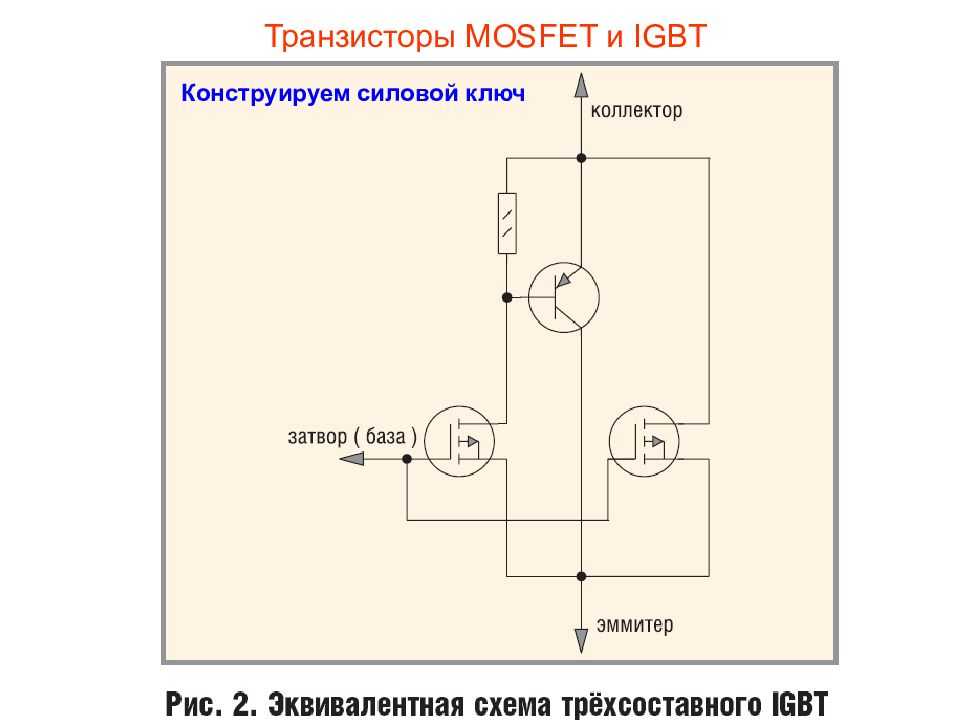

IGBT — биполярный транзистор с изолированным затвором. Распространенный радиокомпонент в силовой электронике, к которой, конечно, относятся и вспышки.

Симптомы выхода из строя IGBT транзистора вспышки:

В ручном режиме, вне зависимости от установленной мощности, вспышка всегда срабатывает на полную мощность.

В автоматическом (TTL) режиме вспышка происходит, но кадр не освещается.

Во встроенных вспышках мощности невелики, найти IGBT транзистор для замены проблем нет. В накамерных вспышках коммутируемые токи доходят до 220А и частота повторения импульсов доходит до 10 кГц в режиме HSS. В таких режимах выходят из строя даже оригинальные заводские транзисторы, не говоря про не-оригинал.

В свою очередь копии, перемаркировка и прочий «левак» настолько незначительно отличаются от оригинала, что мы решили подготовить исчерпывающую статью про «сорта» IGBT.

В данной статье рассматривается как вопросы оригинальности запчастей, так и причины выхода из строя оригинальных транзисторов.

Анализ коснулся нескольких типов самых распространенных, а значит и самых подделываемых, типов транзисторов – RJP5001 (Nikon SB900), RJP4301 (Практически все вспышки Canon Speedlight и все китайские TTL, 200А), TIG056 (Устанавливаются во все вспышки с 30В управлением).

Рассмотрим особенности оригинальных транзисторов:

RJP4301, подделка #1

Все типы поддельных транзисторов перечислить невозможно, но некоторые из них нам попались.

Особенности: Ножки тоньше, чем у оригинального транзистора, утолщение имеет меньшую длину у корпуса. На корпусе нет выштамповок, корпус со следами шлифовки. Маркировка отличается расположением строки «RJP4301» — она в центре. Кристалл такого транзистора в два раза меньше оригинального! Очевидно, долго «изделие» не проработает.

RJP5001 тоже бывают двух генераций, «новая» нам попалась в Nikon SB700.

Подделка RJP5001 #1

Особенности: Почти ничем не отличается от оригинального транзистора, но выдает корпус: нет круглых выштамповок в верхних углах, на поверхности видны следы шлифовки корпуса. Кристалл такого транзистора исчезающе мал на фоне оригинала. На практике такие транзисторы не выдерживают и 1/128 импульс однократно.

Подделка RJP5001 #2

Особенности: Корпус напоминает оригинальный TIG056, за исключением маркировки. Ровная, шлифованная и блестящая поверхность транзистора не свойственна оригинальным изделиям. Кристалл также размером не вышел.

Рассмотрим особенности оригинальных транзисторов:

• Толстые, луженые ножки, у основания видна голая медь
• Корпус с круглыми проштамповками в верхних углах корпуса, внутри них некие цифры, отличаются от серии к серии.
• Маркировка жирным шрифтом с нечеткими границами. Маркировка краской, состоит из трех строк.

Кристалл размером с таковой у RJP5001, при несравнимо более скромных параметрах.

Подделок на CT40KM-8H нам еще не попадалось, как и самих транзисторов в продаже.

Именно этот транзистор на сегодняшний (2020 год) день является единственным доступным IGBT транзистором с допустимым напряжением на затворе 30В. А значит, это единственная прямая замена CT40KM и RJP301. У нас на складе они есть в наличии: IGBT TIG056 на складе.
Рассмотрим особенности оригинальных транзисторов:

• Ножки однородные, гладкие, лужения не видно. Утолщение начинается от корпуса и продолжается примерно на 5мм.
• Корпус с круглыми выштамповками. Два углубления на фланце по верхним углам, два по нижним. В верхних углублениях проштампованы: слева латинская буква, справа — цифра. Обе разные у разных экземплярах. Лицевая поверхность корпуса зеркально-гладкая, по центру верхнего края углубление с штампом (цифра или буква).
•  Маркировка толстым «разделенным» шрифтом Цифры «0» и «6» состоят из двух половинок. Способ маркировки  лазером, под углом видна глубина прожига, три строки маркировки, последняя строка — точка.
•  Корпус сзади гладкий с тремя углублениями.
•  Размер кристалла квадратный, примерно 4. 5мм на 4.5мм.

Подделка TIG056 #1

Особенности: Корпус со шлифовкой на лицевой стороне, не очень аккуратно выполнена. Маркировка тонким шрифтом, двумя строками вместо трех. Выштамповки вроде-бы есть, но не там и не в тех количествах. Кристалл меньше раза в два.

Кратко пройдемся и по причинам выхода из строя транзисторов. Если копии/перемаркировка «вылетают» по вполне понятным причинам, то почему мастера сталкиваются с выходом из строя оригинальных транзисторов?

Причин, в принципе, может быть три.

1) Превышение максимально допустимого импульсного тока коллектора. В штатном режиме этого не произойдет, ток транзисторов выбран с большим запасом. Но случается, что импульсная лампа пробивается «обходным путем» — через подгоревшее стекло у электродов на рефлектор. Цепь, в таком случае, получается очень коротка: плюсовой вывод лампы-рефлектор-минусовой вывод лампы. В таком случае ток уже не ограничен лампой. Немного его ограничивает катушка индуктивности в цепи питания лампы да провода. Но на пробой транзистора хватает.

Факторы риска:

• Изношенная лампа с почернением у плюсового электрода.
• Замененная лампа с плохой изоляцией электрода.
• Закороченный тиристор-шунт индуктивности (CR3AS, CR5AS)
• Частое использование режима HSS на предельных мощностях. К примеру, TTL HSS днем на солнце, для подсветки теней.

Методы повышения надежности:

• Замена лампы вспышки на более длинную. Мы рекомендуем устанавливать во все вспышки лампы бОльшей мощности на шаг. SB600->SB800, 430EX, 430EXII -> SB900, 580EXII->SB900. Это никак не сказывается на функциональности вспышки, но значительно (более чем вдвое) продлевает ресурс. Медленнее портится и сама лампа (запас по мощности), и не возникает пробоев через электроды, т.к. они вынесены за рефлектор.
• Хорошая изоляция электродов. В оригинальных конструкциях используется силиконовая термоусадка с клеевым слоем, закрывающая стекло лампы до границы электродов. Хорошей заменой будет силиконовая трубка от капельницы с силиконовым герметиком.
• Для 580EXII — установка дополнительного провода поджига на рефлектор лампы.

2) Проблемы с управлением затвора IGBT транзистора. Недостаточно резкое нарастание напряжения на затворе гарантированно выведет из строя транзистор. В этом случае он успевает оказаться в линейном режиме, с многократным превышением рассеиваемой мощности.

Сюда же можно отнести неверный выбор напряжения на затворе IGBT при замене транзистора. Транзисторы RJP4301, CT40KM питаются 30В, а RJP5001, IRG4BC40W — 18В. При перекрестной замене требуется найти и заменить стабилитрон в цепи драйвера затвора. Установка дополнительного стабилитрона в затвор мы не рекомендуем, он вносит дополнительную емкость и ограничивает ток затвора.

3) Превышение допустимого напряжения К-Э. Данное явление встречается редко при оборванном, искрящем проводе к негативному электроду лампы. Собственно и добавить тут нечего. Данному явлению особо подвержены старые (420EX) вспышки и, как ни странно, Nikon SB700.

Методы повышения надежности (в общем). Если во вспышке горит уже не первый транзистор, то возможно, данные рекомендации помогут выполнить качественный ремонт:

• Установка транзистора бОльшей мощности, чем родной. Хорошие результаты дает установка RJP5001 вместо RJP4301 с обязательной заменой стабилитрона в цепи питания затвора с 30В на 18В. Можно также вместо RJP5001 устанавливать IRG4PC50U в корпусе TO-247, отпиливая часть корпуса.
• Установка сдвоенного транзистора с развязкой затворов резисторами (22 Ом). Отличные результаты дает пара IRG4BC40W. Стабилитрон можно не менять, напряжение на затворе до 30В допустимо.

В данную статью попадает каждый забракованный транзистор, который нам присылают поставщики-любители подделок. А значит материала со временем станет больше, а работа мастеров чуточку проще.

При копировании статьи индексируемая ссылка на первоисточник обязательна: photo-parts.com.ua

Просмотров: 45267

Добавить комментарий

Оригинальные силовые биполярные IGBT транзисторы из Китая и немного о ремонте

Обзор специфичный, но наверняка кому-то будет полезен. Будет много технической информации, прошу понять и простить.

Длинная, но полезная предыстория

Иногда мне попадается на ремонт различная силовая электроника, например сварочные инверторы, преобразователи напряжения и частоты, приводы, блоки питания и т.п. Их ремонт часто связан с заменой различных силовых элементов (мосты, конденсаторы, реле, транзисторы MOSFET и IGBT). В магазинах чип и дип, компел, платан, элитан их купить в принципе не проблема, но оригинальные элементы стоят очень недёшево и с учётом доставки вызывают грусть-печаль…

В заначке у меня лежит немного разных силовых элементов для быстрого ремонта всячины, но когда требуется 8 одинаковых транзисторов, дело немного осложняется…

Есть 3 основные причины поломки такой техники:

1. Неправильная эксплуатация самим пользователем — это основная причина поломки аппаратов.

Существует куча способов убить исправный аппарат, перечислять их можно бесконечно…

2. Косяки производителя — некачественные элементы и сборка. В данном случае иногда помогает гарантия (но далеко не всегда).

3. Естественный износ — происходит, если аппаратом пользоваться очень аккуратно или редко за длительный период времени. Как правило, до естественного износа аппараты не доживают 🙁

На этот раз в ремонт попал сварочный инвертор Сварог ARC205 (Jasic J96) после неудачного ремонта в мастерской. Изначальная причина выхода их строя была №2 и затем аппарат добили в мастерской Очень часто после таких «ремонтов» аппараты восстановлению уже не подлежат, т.к. отсутствуют крепёжные элементы и появляются дополнительные механические и электрические повреждения. Так и в этот раз — половина крепежа утеряна, не хватает прижимных планок, транзисторы стоят все пробитые и разные, причём которые в принципе тут работать не могли. Первопричиной неисправности явился конструктивный недостаток этого инвертора — плата управления своими элементами касалась металлической рамы. Это и привело к сбою работы управляющей схемы и выходу из строя IGBT транзисторов, а затем драйвера и схемы плавного пуска. Ремонт получался либо быстро и дорого, либо приемлемо но долго, поэтому хозяин аппарата решил его не восстанавливать и просто отдал на запчасти. Такое часто бывает… Если-бы ремонт сразу проводил нормальный мастер, проблем с восстановлением было-бы заметно меньше.

Фото внутренностей сварочника в исходном виде я не делал, т.к. писать этот обзор не планировал.

Т.к. этот сварочник более-менее приличный, решил его неспешно восстановить для себя 🙂

О подборе

При замене транзисторов, вовсе не обязательно ставить точно такие-же, как стояли с завода. Кроме того, зачастую родные транзисторы стоят не лучшего качества, ибо китайский производитель также пытается сэкономить иногда в ущерб надёжности работы. В интернете мало информации по принципам подбора аналогов, поэтому напишу из собственного опыта.

Основными критериями при подборе IGBT транзистора в сварочный инвертор являются:

1. Наличие встроенного диода. Обычно он необходим всегда, кроме схемы подключения «косой полумост», где его наличие непринципиально.

2. Максимальное напряжение коллектор-эмиттер. В бытовых сварочниках на 220В почти всегда, за редким исключением, стоят транзисторы на 600-650 вольт. Туда можно ставить только транзисторы на 600 (650) вольт. Транзисторы на 900 и 1200 вольт ставить нельзя — они будут перегреваться за счёт повышенного падения напряжения, к тому-же и стоят они дороже.

3. Максимальный ток коллектора. Обычно используют транзисторы на 30А, 40А или 60А (при температуре 100°C). На ток при температуре 25гр внимание не обращаем ибо важен именно реальный рабочий режим.

4. Входная ёмкость затвора. Желательно, чтобы ёмкость была не более, чем у родных транзисторов, чтобы не перегружать драйвер и не затягивать фронты импульсов.

5. Время включения и особенно отключения. Должно быть не более, чем у родных, чтобы не греть транзисторы коммутационными потерями.

6. Напряжение насыщения. Должно быть не более, чем у родных транзисторов, чтобы не греть транзисторы омическими потерями.

7. Если транзисторы стоят на изоляционных прокладках, на максимальную мощность внимания можно вообще не обращать — всё равно термопрокладка не позволит передать радиатору более 50Вт рассеиваемой мощности. Если транзисторы установлены на отдельные изолированные радиаторы, на мощность уже следует смотреть, т.к. при этом из транзисторов выжимается максимум мощности (там их часто ставят в уменьшенном количестве 2 шт в полумост или 4шт в мост).

Для MOSFET критерии подбора немного другие, но общий принцип тот-же.

— Встроенный диод имеется всегда т.к. он автоматически получается в технологическом процессе производства

— Время включения и отключения не имеет большого значения, т.к. оно заведомо меньше требуемого (мосфеты весьма шустрые элементы)

— Вместо напряжения насыщения огромное значение имеет сопротивление открытого канала — чем оно меньше, тем будут меньше омическиие потери

О качестве

Под видом оригинальных, китайский продавец может прислать элементы сильно разного качества — неисправные, перемаркированные, либо восстановленные. На странице заказа фото товара можно не смотреть — показать могут и оригинал, а прислать не то.

Заказывая товар недорого у непроверенного продавца, Вам наверняка пришлют товар низкого качества, даже не сомневайтесь. Этот вариант для меня совершенно неприемлем, ибо нужны гарантированно качественные новые элементы.

Основные категории данного товара:

1. Неисправные — пустышки без кристалла, либо пробитые. Работать естественно не могут никак.

2. Восстановленные бывшие в употреблении — имеют кривые короткие либо кустарно наваренные выводы, которые ломаются при попытке их согнуть. Как правило, работают нормально, но у них есть неприятная особенность — их параметры довольно сильно гуляют у каждого экземпляра, что иногда неприемлемо.

3. Перемаркированные — берут транзистор меньшей мощности, спиливают или затирают маркировку и наносят новую для покупателя. Иногда уже при изготовлении берут кристалл от маломощного транзистора (для TO-220) и помещают его в корпус TO-3PN, TO-247. Такие элементы зачастую работают, но как правило недолго, иногда всего несколько секунд…

4. Оригинальные — тут всё понятно без комментариев 🙂

Представляю на обзор оригинальные биполярные IGBT транзисторы FGA40N65SMD от ON Semiconductor (Fairchild Semiconductor)
www.onsemi.com/products/discretes-drivers/igbts/fga40n65smd
www.onsemi.com/pub/Collateral/FGA40N65SMD-D.pdf

Почему я выбрал именно эти транзисторы? Да приглянулись они мне 🙂 Мог с тем-же успехом заказать для ремонта например FGh50N60SMD и кучу других аналогичных по параметрам.

Почему именно 10шт, когда нужно всего 8шт? Да не продаются они по 8шт 🙂

Почтовый пакет

Посылку доставили неожиданно быстро — всего за 2 недели.

Продавец запаял транзисторы под вакуумом в антистатический пакет

Основные параметры из даташита:

Корпус TO-3PN

Максимальное напряжение коллектор-эмиттер: 650В

Максимальный постоянный ток коллектора при 100°C: 40А

Максимальная рассеиваемая мощность при 100°C: 174Вт

Номинальное напряжение насыщения коллектор-эмиттер: 1,9В

Номинальная входная ёмкость затвора при напряжении коллектор-эмиттер 30В: 1880пФ

Номинальное время включения / отключения: 12нс / 92нс

Транзисторы имеют встроенный обратный силовой диод, необходимый для работы в мостовом включении инвертора.

Остальные параметры большого значения не имеют.

В оригинальности транзисторов я нисколько не сомневаюсь, т.к. по опыту интуитивно их определяю.

Но для обзора сделал несколько измерений.

Ничего магнитного внутри естественно нет.

Толщина выводов и корпуса соответствуют норме

Остальные размеры также в норме

Напряжение насыщения коллектор — эмиттер при токе 10А и напряжении на затворе 10В составило 1,36В — норма

Транзисторы в партии имеют очень небольшую разницу емкостей затвор — эмиттер 2726 — 2731пФ (измерено E7-22 при не подключенном выводе коллектора). Стабильность — это косвенный показатель качества.

Небольшое замечание — некоторые пытаются определять оригинальность транзистора по ёмкости затвора. Да, это в какой-то степени возможно, но только если измерять правильно и при этом правильно анализировать результаты.

Так вот, измерять ёмкость затвора надо именно на переменном токе при конкретном напряжении коллектор-эмиттер, причём нулевое напряжение не означает висящий в воздухе коллектор.

Измеренная ёмкость затвор-эмиттер сильно зависит от измерительного прибора, что не удивительно для нелинейного элемента.

Например, один и тот-же транзистор показывает входную ёмкость 2726пФ на положительной полярности и 3381пФ на отрицательной полярности прибором UT71E, 2660пФ и 2750пФ в зависимости от полярности тестером элементов MG328 VanVell ELC, 2860 пФ в обе стороны прибором E7-22

Ёмкость затвор — эмиттер при разном напряжении эмиттер-коллектор

Измерял E7-22 на 1кГц

0В — 3920пФ

1В — 3130пФ

2В — 2750пф

3В — 2570пФ

5В — 2380пФ

10В — 2200пФ

20В — 2000пФ

30В — 1830пФ

Для сравнения, измерил ёмкость затвор-эмиттер некоторых других оригинальных IGBT.

FGh50N60SMD — 2860пФ

FGH60N60SMD — 4410пФ

HGTG40N60A4 — 2270пФ

Взвешивать, поджигать, грызть и ломать транзисторы я не стал ибо в данном случае это не имеет никакого практического смысла.

Если интересно, что внутри сгоревших транзисторов, то вот два из них HGTG30N60A4 (слева и в центре) и FGh50N60SFD (родной)

HGTG30N60A4 вообще без диода и в принципе не мог нормально работать в этой сварке 🙁

Немного о ремонте

После разборки, аппарат очистил от грязи и пыли, провёл первичную диагностику, выпаял все неисправные элементы, подобрал им замену. Доступная схема аппарата неплохо помогает ремонту. Проверил состояние термопрокладок на пробой и повреждения. Восстановил цепь заряда конденсаторов, восстановил драйвер. Перепаял на другую сторону проблемный конденсатор на плате управления (который касался рамки)

Проверил осциллографом форму импульсов с драйверов на затворы транзисторов (которые ещё не впаяны).

Смазал прокладку термопастой КПТ-8, прилепил её на место, смазал транзисторы ей-же, вставил их на место, прикрутил к радиатору и только потом запаял. Очистил плату от флюса, всё ещё раз проверил.

Отдельно подал питание на систему управления и ещё раз проверил форму импульсов на затворах транзисторов (они пока без силового питания). Если всё в норме — подключаем сварочник в сеть через ЛАТР и лампу накаливания 100Вт или 95Вт. Это позволяет вовремя и безопасно диагностировать дополнительные проблемы в работе устройства. Прямое включение сварочника после ремонта иногда приводит к неприятностям. Плавно увеличиваю входное напряжение до запуска аппарата. Проверяю, что реле сработало, вентилятор крутится, на выходе появилось напряжение и лампа при этом не горит. При плавном повышении напряжения до полного сетевого, лампа не должна загораться. Если всё прошло нормально, устанавливаю крышку на место и включаю сварочник в сеть. Проверять его на электрод пока нельзя, т.к. необходимо убедиться в нормальной работе ограничения тока. При её неисправности, сварочник тут-же сгорит при касании электродом свариваемой детали. Для проверки работы токоограничения, необходим балласт и токовые клещи на постоянный ток или шунт ампер на 200. Я в качестве балласта использую толстую нихромовую спираль сопротивлением около 0,15 Ом.

Убедившись, что ток в замкнутой цепи регулируется в нужных пределах, можно приступать к тестовой сварке на токах от минимума до максимума.

В данной сварке ток нормально регулировался от 25А до 195А

Т.к. штатный ремень неудобен для оперативной переноски, на корпус была приклёпана дверная ручка 🙂

Более подробную информацию о ремонтах сварочников можно легко найти в интернете (например от Измаил инвертор)

Вывод: при желании, в Китае вполне возможно купить качественные оригинальные комплектующие. Покупайте в проверенных магазинах и Вам не придётся изучать, чем подделка отличается от оригинала. Магазин могу смело рекомендовать, теперь с них должок за рекламу 🙂

p.s. сварочные провода из этого обзора я делал для этого сварочника.

p.p.s. судя по комментариям, когда я товар ругаю, нахожу поддержку аудитории, но когда нормальный товар начинаю хвалить — сразу идут необоснованные обвинения во всех грехах. Это похоже местная традиция…

Тестирование IGBT. Рекомендации по поиску и устранению неисправностей

Тестирование IGBT — рекомендации по поиску и устранению неисправностей

Создать конфигурацию

Главная | Обработка поверхности | Ресурсы | Информация об услуге | Тестирование IGBT

Что такое IGBT?

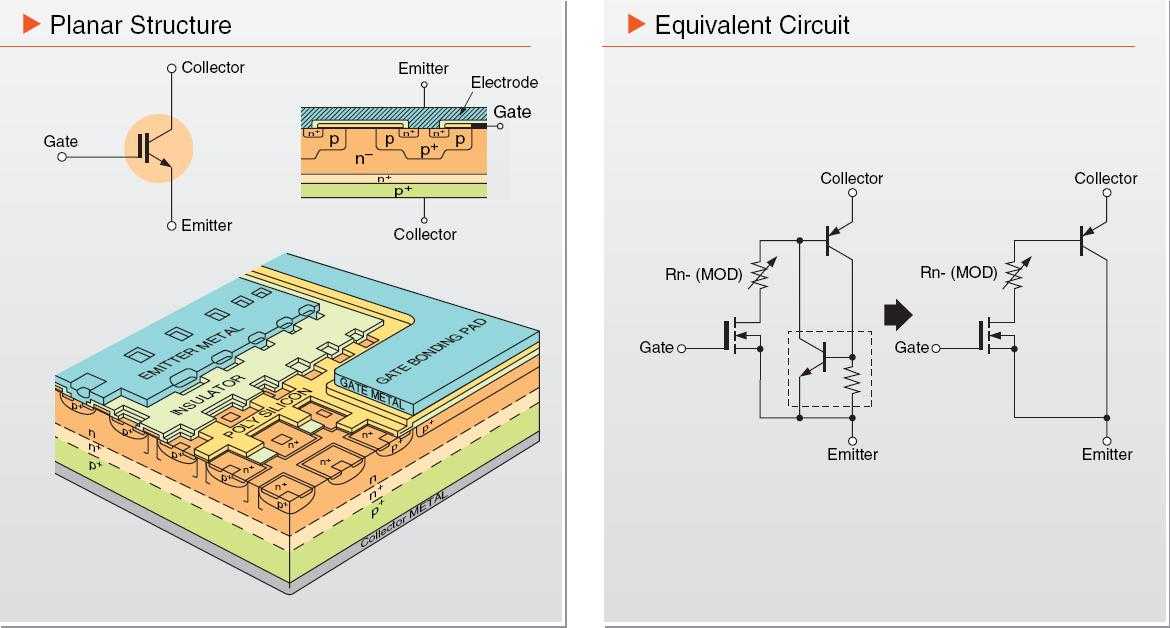

Биполярный транзистор с изолированным затвором (IGBT) представляет собой силовой полупроводник с тремя выводами, используемый в качестве высокоэффективного электронного переключателя. Они часто используются в ситуациях высокого напряжения, сильного тока с маломощными входами. Они часто используются в таких устройствах, как индукционные варочные панели, приводы двигателей переменного и постоянного тока, а также в наших источниках питания серии P7000 PowerSync™, используемых с нашими устройствами для обработки поверхностей. Давайте узнаем, как проверить IGBT:

1. Проверка на короткое замыкание IGBT

С помощью цифрового омметра на диодной шкале:

1. Измерьте сопротивление между C2/E1 и E2.
2. Измерьте сопротивление между C2/E1 и C1.

При измерении короткого замыкания (0 Ом) на шаге 1a. или 1b., IGBT непригоден для использования.

2. Включите Q1, Q2

С помощью цифрового омметра на диодной шкале:

1. Прикоснитесь + (красным) щупом к G1 и — (черным) к E1.
2. Прикоснитесь + (красным) щупом к G2 и — (черным) к E2.
3. Измерьте сопротивление между C1 и C2/E1. Должно быть низкое сопротивление (о падении диода). Поменяйте местами провода счетчика, показания должны быть одинаковыми.
4. Измерьте сопротивление между E2 и C2/E1. Должно быть низкое сопротивление (о падении диода). Поменяйте местами провода счетчика, показания должны быть одинаковыми.

3. Выключите Q1, Q2

С помощью омметра на диодной шкале:

1. Прикоснитесь + (красным) щупом к E1 и — (черным) к G1.
2. Прикоснитесь + (красным) щупом к E2 и — (черным) к G2.
3. Измерьте сопротивление между C2/E1 (+) и C1 (-). Должно быть низкое сопротивление (такое же, как в шаге 2c). Обратные измерительные провода. Читайте бесконечное сопротивление.
4. Измерьте сопротивление между C2/E1 (-) и E2 (+). Должно быть низкое сопротивление (такое же, как на шаге 2d). Обратные измерительные провода. Читайте бесконечное сопротивление.

Примечание. Некоторым цифровым омметрам не хватает мощности для включения IGBT. Вместо него можно использовать 9-вольтовую батарею.
