Светодиод SMD 5730: характеристики, конструкция, применение

Светодиод SMD 5730 – один из популярных полупроводниковых приборов на нашем рынке. Был разработан для применения в разнообразных осветительных устройствах: бытовых светодиодных светильниках, уличном освещении, декоративной подсветки светодиодными лентами. Обладает высокой эффективностью и продолжительным сроком службы.

Содержание

  1. Конструкция
  2. Технические характеристики
  3. Монтаж
  4. Применение

Конструкция

Название светодиода означает его типоразмер – 5,7 мм х 3,0 мм х 1,5 мм, а SMD – говорит о его поверхностном монтаже на плате. Конструктивно светодиод представляет собой полупроводниковый кристалл на медном основании, который помещен в корпус из термостойкого пластика. Снизу прикреплена большая теплоотводящая подложка, сверху – прозрачная линза для рассеивания, залитая эпоксидной смолой. Подложка электрически соединена с анодом. Катод (ключ) визуально обозначен фаской на одном из углов.

Так как светодиод является прибором с односторонней проводимостью, соблюдение полярности обязательно. В качестве полупроводникового кристалла используются Индий, Галлий и другие элементы. С целью получения различных оттенков свечения, применяется легирование добавками и разнообразные технологии производства. Для создания белого свечения кристалл покрывают люминофором, в противном случае, он излучает синий цвет.

Технические характеристики

Светодиод 5730 обладает рядом характеристик. Прямое напряжение составляет 3-3,4 В. Прямой ток варьирует в значениях от 150 мА до 350 мА в зависимости от производителя. Для качественного светодиода вольт-амперная характеристика будет выглядеть, как изображено на рисунке.

Импульсный ток может достигать величины в 800 мА. Мощность и световой поток светодиода, соответственно, тоже прямо связаны с производителем, ведь менее качественные китайские smd 5730 имеют меньшие показатели. Поэтому значение мощности колеблется в пределах от 0. 15 до 1 Вт. Световой поток составляет от 40 до 110 лм в холодных белых высококачественных LED.

Из графика видно, что для получения номинального значения светового потока, прямой ток должен составлять 350 мА. Но далеко не все производители обеспечивают систему охлаждения, способную выдержать в длительном режиме такое значение тока. Таким образом, ограничивая ток – снижается и световой поток светодиода.

Рабочая температура находится в пределах -40 +85°С. На правом графике вы видите зависимость светового потока в относительных единицах от температуры окружающей среды.

Угол рассеивания составляет примерно 120°. Деградация светового потока не превышает 4%.

Для светодиодов хорошего качества срок эксплуатации составляет 25-30 тысяч часов.

Тепловое сопротивление соответствует значению 4°С/Вт. По цветовой температуре светодиод подразделяется на: теплый (2700-3500 К), нейтральный (3500-5000К) и холодный (5000-6400 К) белый цвет.

Если вы хотите приобрести хороший, качественный LED 5730, то выбирайте известные японские, американские и европейские бренды.

Монтаж

Светодиод 5730 является планарным элементом, соответственно, к нему применяется пайка оплавлением. В момент пайки, до 3-х секунд, корпус светодиода может выдерживать нагрев до 300°С. Поэтому рекомендуется использовать низкотемпературную паяльную пасту или, в случае ручной пайки, мягкий припой. Избегайте сильного давления на корпус светодиода и не переворачивайте печатную плату до полного остывания.

Применение

Светодиод smd 5730 нашел свое применение в разнообразных осветительных приборах. Из-за его хороших технических и оптических характеристик он широко используется в светильниках общего назначения, фонариках, уличных прожекторах. А также, в автомобильном освещении:

  • подсветка приборных панелей;
  • фары;
  • декорирование, как внутри, так и снаружи машины.

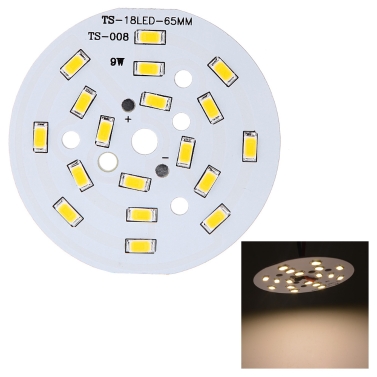

Большой популярностью пользуются LED ленты на базе чипов smd 5730 при создании внешней рекламы, и при оформлении интерьера домов и квартир.

Рекомендуем посмотреть видео обзор LED 5730, купленных на сайте AliExpress. Блогер подробно демонстрирует последовательность действий при тестировании полупроводникового прибора. Вы сможете оценить яркость свечения и температурные показатели.

Поводя итоги можно сказать, что светодиод 5730 распространен среди профессионалов и любителей. Его высокая светоотдача, широкий угол рассеивания, низкое тепловое сопротивление позволяют эффективно использовать его при создании осветительных устройств своими руками. Особое внимание уделяйте системе охлаждения, потому что перегрев отрицательно влияет на срок службы светодиода. В случае правильной эксплуатации, осветительный прибор на базе led smd 5730 прослужит вам долгие годы.

Отличие светодиодов 5730 и 5630 – База знаний Novolampa


Одна из главных характеристик, на которую стоит обратить внимание при сравнении светодиодов, будь то SMD 5050, 5630, 5730, 3528, 7020 или любая другая модель, — габариты. Соотношение сторон у LED 5630 составляет 5,6 на 3 мм; у LED 5730 — 5,7 на 3 мм. 5630 имеет четыре вывода, 5730 располагает двумя.


Ещё одно существенное отличие 5730 от 5630 (более поздней версии SMD от предыдущей) заключается в световой эффективности излучения. Производители учли недостатки чипа 5630 при разработке матрицы 5730 и довели до ума некоторые моменты. В частности, уменьшили корпус и контактную площадку кристалла, снизили подачу требуемого тока, а показатели светового потока, мощности и температуры сохранили. Совокупность действий позволила увеличить энергоэффективность и продолжительность срока службы.

Характеристики


Когда SMD 5630 только появился на рынке, событие ознаменовало чуть ли не новую эру в истории светодиодных приборов. Сегодня выпускаются гораздо более технологичные девайсы, ведь индустрия не стоит не месте, а стремительно развивается. Несмотря на это, диод 5630 все ещё «в игре». Ниже представлены основные характеристики:

  • мощность — от 0,5 до 1,1 Вт;
  • прямое напряжение — от 3 до 3,8 В;
  • рабочий ток — 0,15 А;
  • импульсный ток — до 0,4 А;
  • световой поток — от 40 до 60 лм;
  • рабочая температура — от -25 до +85°C;
  • угол рассеивания — 120°;
  • индекс цветопередачи — от 80 до 90 Ra;
  • цветовая температура — тёплый белый (от 2700 до 3500 К), нейтральный белый (от 3500 до 5000 К), холодный белый (от 5000 до 6400 К).


LED 5730 — улучшенная версия. В целом параметры изменились несильно, отличия от LED 5630 можно проследить по данным в таблице.



Если собираетесь самостоятельно собирать лампочку или светодиодную ленту 5630/ 5730, помните: диоды должны в обязательном порядке закрепляться на алюминиевой подложке и оснащаться охлаждающей системой. Так отводится тепло, которые выделяют кристаллы, и обеспечивается долгую бесперебойную работу.

Разновидности светодиодов


У SMD 5630 гораздо меньше модификаций, чем у SMD 5730, и в этом кроется ещё одно важное отличие. У LED-диода 5730 можно выделить как минимум 3 варианта исполнения:

  1. SMD 5730-05


    Потребляемая мощность составляет 0,5 Вт, максимально допустимый ток — 0,18 А. Практически всю мощность диод расходует на световой поток. В импульсном режиме амплитуда тока может достигать 0,04 А и создавать световой поток 45 лм.

  2. SMD 5730-1


    Максимальный рабочий ток достигает 350 А, в импульсном режиме — до 800 А при напряжении 3,2 В, обеспечивается световой поток 110 лм, потребляемая мощность — 1,1 Вт. Кристалл выдерживает температуру до 130°C, рабочая температура колеблется в интервале от -40 до +65°C.

  3. SMD 5730-01


    При стандартных характеристиках светодиод демонстрирует максимальную эффективность светового потока — 158 лм/Вт.


Независимо от типа, с помощью светодиодов 5630 и 5730 можно организовать декоративное и основное освещение в домашнем или офисном пространстве, на промышленной площадке или большой открытой территории. Оборудование на базе LED используется в разных целях: для оформления рекламных объектов, зонирования помещений, тюнинга автомобилей, изготовления прожекторов и уличных светильников.

Итоги


SMD 5630 и 5730 не просто не сдают позиции, а сохраняют их год за годом. В чём секрет доверия, которое проявляют любители и профессионалы? В компактности, большой мощности, широком диапазоне доступных рабочих напряжений, увеличенной светоотдаче, низком энергопотреблении, экологичности диодов.


Светодиодные конструкции на основе LED 5630 и 5730 просты в установке, энергоэффективны и представляют достойную альтернативу люминесцентным, галогеновым, неоновым элементам, лампам накаливания и другим привычным приборам.


Однако потребителям стоит учитывать специфику данных чипов: в частности, то, что их нельзя устанавливать напрямую на мебель. Высок риск перегрева (он существует у всех светодиодов, но у SMD 5630 и 5730 — особенно). Монтировать светодиодные ленты 5630, 5730 следует исключительно вместе с алюминиевым профилем, цена которого часто сопоставима со стоимостью изделия или даже превышает её.


Также необходимо предусматривать систему дополнительного охлаждения, иначе светодиоды могут вскоре после начала эксплуатации потускнеть или вообще выйти из строя ввиду тепловой деструкции кристаллов.


Советуем ориентироваться на производителей с мировыми именами и не вестись на бюджетные аналоги с непроверенных сайтов. В магазине Novolampa выбор огромен: в разделах представлены товары известных фирм. Если перед покупкой засомневаетесь в надёжности компании, захотите получить общую консультацию или уточнить детали, закажите обратный звонок. Менеджеры магазина Novolampa свяжутся с вами и ответят на любые вопросы по теме.

Лента товаров

Цвет

Белый (теплый)

Напряжение

Арт: 019424

В наличии 98 шт

Автолампа ARL-F42-3E Warm White (10-30V, 3 LED 2835) (ANR, Открытый) Arlight 019424

Цвет

Белый (холодный)

Напряжение

Арт: 013730

В наличии 200 шт

Светодиодная лампа AR-G9 2.5W 2360 White 220V (Arlight, Открытый) Arlight 013730

Цвет

Белый (дневной)

Напряжение

Арт: 015841

В наличии 200 шт

Светодиодная лампа AR-G9 2.5W 2360 Day White 220V (Arlight, Открытый) Arlight 015841

Цвет

Белый (дневной)

Напряжение

Арт: LS940804

В наличии 200 шт

940804 ЛАМПА LED 220V G45 E14 7W=65W 350LM 180G FR 4000K 20000H (в комплекте) Lightstar 940804

Цвет

Белый (теплый)

Напряжение

Арт: LS940802

В наличии 200 шт

940802 ЛАМПА LED 220V G45 E14 7W=65W 350LM 180G FR 3000K 20000H (в комплекте) Lightstar 940802

Цвет

Белый (теплый)

Напряжение

Арт: LS940412

В наличии 1 шт

940412 Лампа LED 220V Т20 G4 6W=60W 492LM 360G CL 3000K 20000H (в комплекте) Lightstar 940412

Цвет

Белый (теплый)

Напряжение

Арт: LS929042

В наличии 200 шт

929042 Лампа LED 220V TABL GX53 4. 2W=40W 320LM 180G FR 2800K 20000H (в комплекте) Lightstar 929042

Напряжение

Арт: ULUL-00008777

В наличии 488 шт

Лампа светодиодная E27 210-240В 12Вт 4000K LED-A60-12W/4000K/E27/FR/SLS Uniel ULUL-00008777

Цвет

Белый (холодный)

Напряжение

Арт: 015990

В наличии 174 шт

Светодиодная лампа E14 CR-DP-G60 6W White (Arlight, ШАР) Arlight 015990

Арт: N70006

В наличии 190 шт

Светодиодная лампа DG105 GU10, спот, 5Вт, 220В, теплый белый, диммирование нет N70006

Цвет

Белый (дневной)

Напряжение

Арт: LS940504

В наличии 200 шт

940504 ЛАМПА LED 220V C35 E14 7W=65W 380LM 180G FR 4000K 20000H (в комплекте) Lightstar 940504

Цвет

Белый (теплый)

Напряжение

Арт: LS940502

В наличии 200 шт

940502 ЛАМПА LED 220V C35 E14 7W=65W 380LM 180G FR 3000K 20000H (в комплекте) Lightstar 940502

Цвет

Белый (теплый)

Напряжение

Арт: LS930312

В наличии 200 шт

930312 Лампа LED 220V G95 E27 13W=130W 1100LM 180G FR 3000K 20000H (в комплекте) Lightstar 930312

Цвет

Белый (дневной)

Напряжение

Арт: LS930124

В наличии 200 шт

930124 Лампа LED 220V A65 E27 12W=120W 950LM 180G FR 4000K 20000H (в комплекте) Lightstar 930124

Цвет

Белый (теплый)

Напряжение

Арт: LS930122

В наличии 184 шт

930122 Лампа LED 220V A65 E27 12W=120W 950LM 180G FR 3000K 20000H (в комплекте) Lightstar 930122

Цвет

Белый (теплый)

Напряжение

Арт: LS929062

В наличии 200 шт

929062 Лампа LED 220V TABL GX53 6W=60W 520LM 180G FR 2800K 20000H (в комплекте) Lightstar 929062

Цвет

Белый (дневной)

Напряжение

Арт: LS940644

В наличии 200 шт

940644 Лампа LED 220V CA35 E14 7W=70W 460LM 60G CL/CH 4000K 20000H (в комплекте) Lightstar 940644

Цвет

Белый (теплый)

Напряжение

Арт: LS940642

В наличии 200 шт

940642 Лампа LED 220V CA35 E14 7W=70W 460LM 60G CL/CH 3000K 20000H (в комплекте) Lightstar 940642

Цвет

Белый (теплый)

Напряжение

Арт: LS940622

В наличии 133 шт

940622 Лампа LED 220V CA35 E14 7W=70W 460LM 60G CL/GD 3000K 20000H (в комплекте) Lightstar 940622

Цвет

Белый (дневной)

Напряжение

Арт: LS940544

В наличии 200 шт

940544 Лампа LED 220V C35 E14 7W=70W 460LM 60G CL/CH 4000K 20000H (в комплекте) Lightstar 940544

Цвет

Белый (теплый)

Напряжение

Арт: LS940542

В наличии 200 шт

940542 Лампа LED 220V C35 E14 7W=70W 460LM 60G CL/CH 3000K 20000H (в комплекте) Lightstar 940542

Цвет

Белый (теплый)

Напряжение

Арт: LS940522

В наличии 200 шт

940522 Лампа LED 220V C35 E14 7W=70W 460LM 60G CL/GD 3000K 20000H (в комплекте) Lightstar 940522

Цвет

Белый (дневной)

Напряжение

Арт: LS940494

В наличии 200 шт

940494 Лампа LED 220V JC G9 6W=60W 405LM 360G FR 4000K 20000H (в комплекте) Lightstar 940494

Цвет

Белый (теплый)

Напряжение

Арт: LS940492

В наличии 200 шт

940492 Лампа LED 220V JC G9 6W=60W 405LM 360G FR 3000K 20000H (в комплекте) Lightstar 940492

Цвет

Белый (дневной)

Напряжение

Арт: LS940294

В наличии 200 шт

940294 Светодиодный модуль 220V 10W=100W 610LM 45G 4000K 20000H (в комплекте) Lightstar 940294

Цвет

Белый (теплый)

Напряжение

Арт: LS940292

В наличии 200 шт

940292 Светодиодный модуль 220V 10W=100W 610LM 45G 3000K 20000H (в комплекте) Lightstar 940292

Арт: N70003

В наличии 65 шт

Светодиодная лампа E27 BT98, шар, 10Вт, 220В, теплый белый, матовый, диммирование нет N70003

Цвет

Белый (теплый)

Напряжение

Арт: LS940442

В наличии 51 шт

940442 Лампа LED 220V JC G4 3W=30W 150±30LM 360G 3000K 20000H (в комплекте) Lightstar 940442

Цвет

Белый (дневной)

Напряжение

Арт: LS940254

В наличии 161 шт

940254 ЛАМПА LED 220V HP16 GU10 4. 5W=40W 195LM 120G FR 4000K 20000H (в комплекте) Lightstar 940254

Цвет

Белый (теплый)

Напряжение

Арт: LS940252

В наличии 161 шт

940252 ЛАМПА LED 220V HP16 GU10 4.5W=40W 195LM 120G FR 3000K 20000H (в комплекте) Lightstar 940252

Цвет

Белый (дневной)

Напряжение

Арт: LS940204

В наличии 161 шт

940204 ЛАМПА LED 220V MR16 G5.3 4.5W=40W 195LM 120G FR 4000K 20000H (в комплекте) Lightstar 940204

Цвет

Белый (теплый)

Напряжение

Арт: LS940202

В наличии 161 шт

940202 ЛАМПА LED 220V MR16 G5.3 4.5W=40W 195LM 120G FR 3000K 20000H (в комплекте) Lightstar 940202

Характеристики светодиодов SMD 3528, 5050, 5630, 5730

Рассмотрим технические характеристики светодиодов с потребительской точки зрения, не будем считать ненужными параметры, которые особо не влияют не предоставленные. Остановимся только на важных характеристиках, ведь в основном нас интересует, как на него давить и что бы он светил ярче и дольше.

Среди множества типов диодов наибольшую популярность получили SMD 3528, SMD 5050, SMD 5630, SMD 5730. По номеру канала видно какие светодиоды современные, чем выше числовое обозначение, тем новее модель светодиода.

Содержание

  • 1 Реальная мощность китайских светодиодов
  • 2 Таблица фирменных светодиодов
  • 3 Сравнение размеров и яркости
  • 4 Сравнение энергоэффективности светодиодов
  • 5 Характеристики светодиодов 5730 SMD

Реальная мощность китайских светодиодов на маломощных диодах, которые намного слабее фирменных. Торговая марка производства Samsung, LG, Philips и других. Китайцы его активно используют, указывая параметры так, как будто его установил самсунг. После покупки оказалось, что яркость и мощность меньше в 3-4 раза, чем обещал продавец.

Китайский 5630, 5730
тип №1
Китайский 5630, 5730
тип №2
Китайский 5050
Мощность 0,09 Вт 0,15 Вт 0,1 Вт
Яркость 7 лм 12 лм 8 люмен

Получается, что китайский 5630 (5730) слабее корпоративного на 0,15Вт, 5050 на 0,2Вт. Будьте внимательны при выборе товара.

Таблица фирменных светодиодов


Параметр 3528 5050 5630 5730-05 5730-1
Световой поток 5 15 40 40 100
Мощность 0,06 Вт 0,2 Вт 0,5 Вт 0,5 Вт 1 Вт
Температура + 65 + 65 +80 +80 +80
Ток в амперах 0,02 0,06 0,15 0,15 0,300
Напряжение В 3,3 3,3 3,3 3,4 3,4
Размеры, мм 3,5 х 2,8 5 х 5 5,3 х 3 4,8 х 3 4,8 х 3

В таблице приведены средние характеристики светодиодов белого света с наиболее популярными вариантами. Лампы теплого белого и холодного белого света обычно имеют меньший световой поток. При одинаковой яркости светодиод белого света дает лучшее покрытие, чем другие.

В основном характеристики зависят от производителя размах плюс-минус 15%. Лучшие варианты курсов предоставляют именитые европейские, японские, китайские бренды. Светодиоды неизвестных производителей конечно хуже, но даже они не имеют заявленного гарантийного срока службы. Худший вариант, когда вам по низкой цене предлагают светодиоды с маркировкой торговой марки, но неизвестно кем они изготовлены. В основном подделку бренда можно отличить только замерив все параметры и сравнив заявления.

Бюджетные светодиоды неизвестного производителя обычно очень слабые, вместо 0,5Вт будут все 0,15Вт и 0,09Вт. Так делают китайцы, чтобы выдать дешевую компанию. Но они делают в три раза больше диодов. Эти диоды работают максимум 20 000 часов. Чаще всего встречается на кукурузе и светодиодной ленте SMD 5630.

Сравните размер и яркость

Сравните диоды Светодиодные ленты 5050, 3528, 5630. В большой самодельной коробке сделайте замеры подсветки каждого диода. Хорошо видна разница в освещенности и направлении угла освещения.

Сравнение энергоэффективности светодиодов

Световой поток Люмен на ватт:

  • SMD 3528 — 70 лм/Вт;
  • SMD 5050 — 80 лм/Вт;
  • SMD 5630 — 80 лм/Вт;
  • СМД 5730-05 — 80 лм/Вт;
  • СМД 5730-1 — 100 лм/Вт;

Развитие светодиодных технологий идет в направлении увеличения количества люменов на единицу площади. Соответствие света на силовом агрегате при смене поколений диодов ДВС меняется не очень сильно. Если сравнивать светодиод SMD 3528 и 5730-1, то почти при одинаковой площади светоотдача светоизлучающего элемента увеличилась в 22 раза, а потребляемая мощность в 15 раз.

Характеристики светодиодов 5730 SMD

Honglitronic представляет высокоэффективные светодиоды 0,5 Вт SMD 5730, 9000 часов Сертифицированные светодиоды LM-80 — LED professional
Honglitronic представляет сертифицированные светодиоды LM-80 мощностью 0,5 Вт SMD 5730 9000 часов, модель продукта: HL-A-5730DW-S1-08-HR3 (0,5 Вт, 2700 K, 150 мА).

Стандарт испытаний: ИЭС ЛМ-80-08; Тестовый объект: 55/85/105°C, средний уровень светового потока через 9000 часов.
https://www.led-professional.com/products/leds_led_modules/honglitronic-introduces-high-efficiency-0-5w-smd-5730-9000-часов-лм-80-сертифицированных светодиодов
https://www.led-professional.com/products/leds_led_modules/honglitronic-introduces-high-efficiency-0-5w-smd-5730-9000-hours-lm-80-certified-leds/@@download/image/ Серия светодиодов Honglitronic SMD 5730 мощностью 0,5 Вт сертифицирована IESNA LM-80 на 9000 часов.jpg

Популярные | Продукция, материалы + инструменты |

14 декабря 2015 г.

Honglitronic представляет SMD 5730 мощностью 0,5 Вт 9000 часов Сертифицированные светодиоды LM-80, модель продукта: HL-A-5730DW-S1-08-HR3 (0,5 Вт, 2700 K, 150 мА). Стандарт испытаний: ИЭС ЛМ-80-08; Тестовый объект: 55/85/105°C, средний уровень светового потока через 9000 часов.

Согласно результатам испытаний LM-80: 9000 часов, лампы Honglitronic 5730 SMD мощностью 0,5 Вт имеют высокий уровень сохранения светового потока: 96,91 % при 55 °C, 94,92 % при 85 °C, 93,25 % при 105 °C. Расчеты срока службы IES TM-21, ожидаемый срок службы нашего 5730 SMD составляет 54 000 часов при 55°C, 52 000 часов при 85°C и 4000 часов при 105°C.

Honglitronic 9000 часов Сертифицированные светодиоды LM-80 (SMD 4014/2835/5730), 0,2 Вт-1 Вт Высокоэффективные светодиоды SMD имеют более длительный срок службы, высокую надежность, эффективность и качество, наиболее подходящие для освещения.

НОВИНКА SMD5730 Особенности:
• Светодиод SMD, упаковка PLCC-2
• Световая отдача: до 140 лм/Вт (при 150 мА) лучше, стандарт ERP
•    Супер высокое соотношение цены и качества!
•    Области применения: панельные светильники, светодиодные лампы, трубчатые светильники и т. д.

Чтобы узнать больше, посетите:
http://en.honglitronic.com/en/product/productShow.aspx?id=100000038673951&i=100000010784753
По вопросам продукта обращайтесь по адресу [email protected]

О компании Honglitronic:
Honglitronic (SZ.300219) является ведущим производителем светодиодов в Китае, основанным в 2004 году, в основном поставляет светодиодные комплекты и решения для светодиодного освещения. Являясь ведущим производителем светодиодов белого света, большинство наших светодиодов SMD и COB прошли испытания IES LM-80. Honglitronic получила более 300 патентов и имеет три завода по производству светодиодных корпусов. Штаб-квартира находится в Гуанчжоу на юге Китая, а два других завода расположены в Шэньчжэне и Наньчане. Завод в Наньчане площадью 66 000 квадратных метров с инвестициями в 1 миллиард юаней находится в стадии строительства
