Глубина контура заземления в частном доме. Какова необходимая глубина штыря заземления?
Во время строительства важно уделить внимание заземлению для частного дома. Это является неотъемлемым моментом для повышения безопасности. Благодаря качественно выполненной задаче удается снизить риск возникновения коротких замыканий при эксплуатации электрического оборудования. Чтобы разобраться в вопросе, следует узнать, какой глубины должно быть заземление, а также познакомиться с некоторыми особенностями процедуры.
Устройство изделия
При создании конструкции для снижения опасности при использовании электрических приборов потребуется действовать согласно инструкции. Определив глубину заземления, следует придерживаться следующей схемы:
- Три предмета вбиваются в землю вертикально. Достаточно часто конструкция выполняется в форме угла.
- С помощью трех полос изготовленных из стали, штыри соединяются между собой.
- Еще одним металлическим изделием объединяют получившуюся конструкцию с распределительным щитом.
Таким образом, создается проводник.
Стоит отметить, что определив глубину штыря заземления, у владельца появляется возможность выбора его формы. На сегодняшний день оптимальным вариантом для частного дома считается треугольник. Однако допускается создание прямоугольника, овала, дуги или линии. В некоторых случаях приемлемо сочетать несколько видов изделий различающихся по контурам и типу материала.
Какая глубина заземления в частном доме

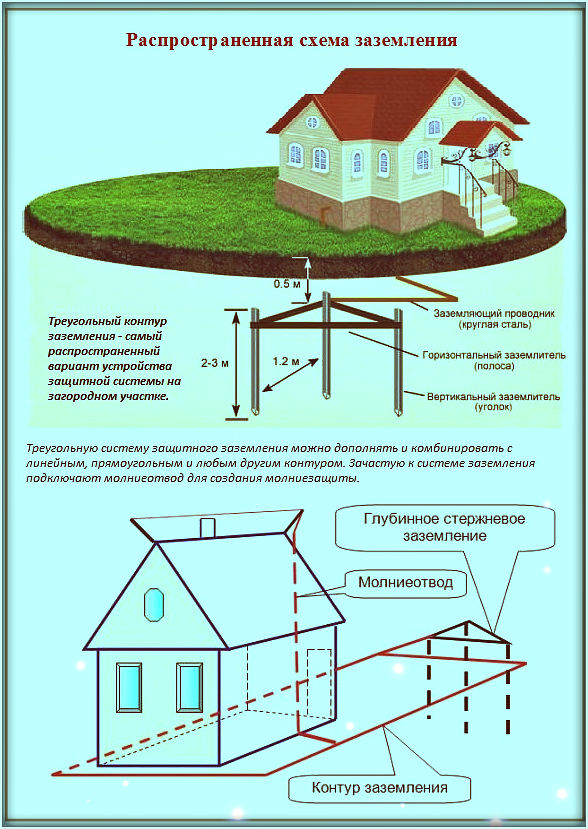

Проектируя стандартный треугольник, мастеру потребуется забить в грунт прочные штыри на глубину 2,5 метра. При этом важно соблюдать определенное расточение между вертикальными изделиями. Минимальная дальность составляет 2,5 метра, однако, в некоторых случаях может достигать 5. Подобное построение при измерении сопротивления контура заземления достигаются наилучшее значение.
Из-за особенностей рельефа не всегда есть возможность создать треугольник. Альтернативой становится линейный контур. Для создания конструкции надо забивать штыри на расстоянии примерно 1,5-2 метра между собой. При этом, сконструированное изделие должно находиться не менее чем на 500 мм под землей.
Составные элементы
Определив глубину контура заземления важно помнить, что нужно соблюдать дистанцию от постройки. В идеале здание должно быть на расстоянии 2-4 метров. Эти параметры можно нарушать, однако важно помнить, что не допускается создавать изделия ближе 1 и дальше 10 м от фундамента. Групповой контур предполагает наличия двух или более цепей, которые объединены за счет единого электрического заземления.
Для достижения идеальных показателей все имеющиеся точки должны быть одного потенциала. Но это не всегда может быть так по ряду причин:
- Особенностей грунта и ее показателей сопротивления.
- Из-за отступа между несколькими проводниками.
- Исходя из показателей напряжения.
- В зависимости от исправности постройки с фазой на ноль.
Как правило, определив, какая глубина заземления нужна для постройки, в которой находятся несколько устройств подключенных к различным линиям, например аудио-видео проводов для связи, возникает потребность формирования контура. В некоторых случаях опорное напряжение может различаться. Это приведет к тому, что ток будет переходить от более высокой точки к низкой, совершая движение по круговой дуге.
Нередко ток приводит к нестабильной работе. Это выражается в шуме, возникновениях помех в видеоизображении, звуке или компьютерном оборудовании. Помимо снижения качества сигнала возникает риск утраты данных. В том числе, появляется опасность поражения электричеством, что особенно заметно на открытом пространстве.
Правильно выбранная глубина заземления в частном доме зачастую решает проблему. Но порой возникает необходимость в устранении помех. Вопрос решается с помощью нескольких способов:
- Осуществления подсоединения всех имеющихся физических соединений к одной розетке. После чего потребуется удостовериться, что заземленная вилка покинута к той же цепи.
- Производиться запуск электрических приборов.
- Создаются два блока питания с плавающим и заземленным выходом.
Конструкция электродов
Используя электроды, часто возникает вопрос, на какую глубину забивать заземление. Как правило, изделия углубляются в грунт примерно на 2-3 метра. Данные показатели могут колебаться в зависимости от степени промерзания. Наиболее предпочтительно работать в суглинке.
Чтобы конструкция работала, потребуется закапывать один или несколько стержней, после чего соединить их при помощи специальной ленты или обычным электрическим кабелем. Важно убедиться, что провод имеет общие показатели сопротивления независимо от времени года и до подключения к другому сегменту.
Для достижения оптимального сопротивления потребуется располагать стержни не менее чем в 6 метрах друг от друга. Как уже было отмечено, эти значения могут сильно разница в зависимости от типа грунта. При регулярном понижении температуры потребуется увеличить размеры отступа между колышками.
Специалисты компании смогут выполнить работу в короткие сроки. Высокая квалификация мастеров позволит быстро и качественно осуществить установку. Заказчик может рассчитывать на гарантию проделанных работ в течение трех лет и в случае необходимости, на оперативное устранение неполадок.
Топ 10 Вопрос-ответ по заземлению — часто задаваемые вопросы о заземления в частном доме в Киеве в 2021 году и области
-
Новости
-
Топ 10 часто задаваемых вопросов о заземлении
2021-08-04 15:16:19
2
1387
Топ 10 вопросов, которые задают клиенты непосредственно перед покупкой (монтажом) заземления. За 10 лет работы наши менеджеры обработали тысячи звонков. В процессе покупки или заказа монтажа возникают вопросы. Эти вопросы мы сгруппировали в виде «ответ-вопрос».
1. Что выбрать глубинное заземление или контурное? Что такое контурное заземление и что такое глубинное заземление.
Ответ: Это заземление выполнено из одних и тех же материалов.
Только глубинное принято считать, когда монтаж выполняется в одну точку (в глубину (поэтому называется глубинное)).
А контурное заземление — это монтаж в 2 и более точки. Эти точки монтируются на равном расстоянии друг от друга (поэтому называется контурное заземление).
Какой же вид заземления выбрать? Выбор нужно делать исходя из условий: если мало места для монтажа, тогда глубинное. Если место хватает, то контурное. Оно лучше, потому что не нужно забивать все штыри в одну точку, а равномерно распределять по всему участку.
2. Какой глубины должно быть заземление? Какая длина штыря заземления?
Ответ: Для лучшего понимание нам поможет рисунок.
- Длина штыря заземления 1,5 м.
- В большинстве случаев в одно точку забивают от 3 штырей.
- Глубина контура заземления от 4,5 м в одну точку.
- Последний стержень контура заземления должен монтироваться в землю на уровне точки не промерзания (это около 60-80 см).
- Минимальная глубина заземления 1,5 м (один штырь).
Стоимость монтажа контура заземления в частном доме в Киеве и Киевской области. Цена монтажа контура заземления зависит от количества монтируемых моделей и транспортных расходов, однако она вполне конкурентноспособная и приемлемая.
№ | Виды услуг в Киеве и Киевской области | Стоимость с НДС, грн |
1 | Монтаж заземления для частного дома «в одну точку» (монтаж заземлителя и подключение его к ранее подготовленной полосы или провода) | 3900,00 |
2 | Монтаж контура заземления по схеме «треугольник» или «в линию» согласно с п. |
5800,00 |
3 | Подключение контура заземления к щитку, оборудованию, розетке (укладка катанки, полосы или провода на спец креплениях) | от 100,00 |
4 | Протокол измерения сопротивления контура заземления (по запросу) | 2500,00 |
5 | Транспортные расходы (зависят от расположения объекта) | — |
Цены приведены в вышерасположенной таблице. Однако они всегда оговариваются для каждого клиента отдельно, так как существует очень большое количество факторов, это следует учитывать и понимать. В любом случае мы постараемся сделать Вам максимально выгодное предложение.
Мы работаем по Киеву и Киевской области. Для оптовых заказчиков предусмотрен выезд в любой регион Украины, цена обговаривается при этом индивидуально.
Выгодные цены и условия на комплекты заземления дома, дачи и коттеджей и их монтаж.
- На все работы выдается гарантия;
- все монтажники квалифицированные и имеют большой опыт работы, поэтому все делается быстро и качественно;
- всегда полное наличие товаров, подбор оптимальной модели и конфигурации.
Услуги, которые наша компания выполняет дополнительно.
Наши инженеры составят протокол всех требуемых замеров, с сопутствующей документацией. Эта услуга требуется далеко не для всех клиентов, а в основном для предприятий. Эти работы оплачиваются отдельно. Цена обговаривается отдельно.
Готовые к монтажу комплекты с полным набором составляющих.
Предлагаем рассмотреть полностью укомплектованные модели заземлений, которые можно отправлять по почте, для дальнейшей самостоятельной установки. Это самые универсальные позиции которые подойдут для решения большинства поставленных целей.
Есть вы еще не определились с выбором, вам поможет статья: Как сделать правильно заземление в частном доме. Посмотреть стоимость материалов от 3000 грн по ссылке или наберите нашим менеджерам (так как не все комплектующие представлены у нас на сайте).
Наши специалисты выполняют монтаж контура заземления с 2010 года. Наше предприятие работает с безналичным расчетом и наличным расчетом. Мы выполняем монтаж как в частных домов, так и на промышленных объектах. Если вы планируете самостоятельно сделать монтаж, то вы сможете купить все необходимые материалы у нас на сайте.
Мы производим монтаж заземлительного контура сопротивлением до 4 Ом для стандартных электроприборов и до 1 Ом при наличии серверных или других высокоточных приборов. Готовые комплекты глубинные и типа треугольник подходят для сетей 220 и 380 В. Используются они:
- мастерских и гаражах;
- больших домах и коттеджах;
- дачах и небольших складах.
Теги: заземление
Комментарии:
Рекомендуемые товары
электрический — На каком расстоянии от фундамента должен находиться заземляющий стержень?
спросил
Изменено
5 лет назад
Просмотрено
43к раз
Мне нужно заземлить антенну, прикрепленную к дымоходу, для чего нужно вбить новый заземляющий стержень.
Тем не менее, вся сторона моего дома вымощена, то есть я не могу раскопать его, чтобы найти фундамент; Мне нужно просверлить отверстие, чтобы вставить стержень.
На каком расстоянии от стены дома должен находиться заземляющий стержень, чтобы он не ударялся о фундамент? (Это особенно важно, потому что он будет прямо рядом с трубой дымохода.)
Также, пожалуйста, сохраняйте любые ответы на код (NFPA 70), так как он мне нужен, чтобы пройти проверку. Если это имеет какое-то значение, дом был построен в 1942.
- электрика
- фундамент
- заземление
- дымоход
- фундаменты
1
Не существует минимального или максимального расстояния от фундамента, фундамента, панели или чего-либо еще.
Лучше всего держать его как можно ближе, но кодом это ничто не диктует.
Главное, чего вы хотите избежать, — это получить несколько подводов вниз, а затем ударить по основанию. Это ПИА.
Вот соответствующие разделы кода, касающиеся интервалов.
Взято из NEC 2001 года.
III. Система заземляющих электродов и проводник заземляющего электрода
250,50 Система заземляющих электродов
Все заземляющие электроды, как описано в 250.52(A)(1) — (A)(7)
присутствующие в каждом обслуживаемом здании или сооружении, должны быть приклеены
вместе образуют систему заземляющих электродов. Где ни один из этих
наличие заземляющих электродов, один или несколько заземляющих электродов
указанные в 250.52(A)(4) — (A)(8), должны быть установлены и использоваться.250,53 Установка системы заземляющих электродов
(B) Расстояние между электродами.
Если более одного электрода типа, указанного в
250.52(A)(5) или (A)(7), каждый электрод одной системы заземления (включая тот, который используется для устройств прекращения удара) не должен
находиться на расстоянии менее 1,83 м (6 футов) от любого другого электрода другого
система заземления.Два или более заземляющих электрода, соединенных между собой
вместе должны рассматриваться как единая система заземляющих электродов.(G) Стержневые и трубчатые электроды.
Электрод должен быть установлен таким образом, чтобы не менее 2,44 м (8 футов)
длина соприкасается с почвой. Он должен быть погружен на глубину
не менее 2,44 м (8 футов), за исключением тех случаев, когда каменистое дно
столкнулись, электрод следует вести под косым углом, чтобы не
превышают 45 градусов от вертикали или, где каменное дно
под углом до 45 градусов, электрод должен быть
разрешено закапывать в траншею глубиной не менее 750 мм (30 дюймов)
глубокий. Верхний конец электрода должен быть на одном уровне или ниже
уровне земли, если только надземный конец и заземляющий электрод
крепления проводника защищены от физического повреждения, т.к.
указано в 250.10.
Я не думаю, что есть какая-либо спецификация минимального расстояния от конструкции. Его просто нужно проехать полных 8 футов. Возможно, вам захочется не пробивать его через фундамент, хотя, я полагаю, вы могли бы, если бы предварительно просверлили его. В вашем случае, возможно, вы захотите провести заземляющий провод за угол в более удобное место для установки заземляющих стержней. Я помню, что существует максимальное расстояние, на котором они могут быть расположены, но оно довольно щедрое и обычно превосходит «насколько практически возможный» язык в коде.
1
Провода заземляющего электрода могут использоваться для обеспечения возможности установки заземляющего электрода на достаточном расстоянии от конструкции, чтобы не касаться фундаментов. Нет смысла рассуждать о размерах и конфигурации существующих фундаментов. Однако разумную оценку можно сделать, используя раскопки на одном или нескольких других участках сооружения.
Возможно, что правильно установленные проводники заземляющего электрода позволят установить электрод в месте с меньшим количеством необычных условий (конечно, в зависимости от конфигурации объекта).
Я знаю, что это старый пост, но… заземляющий стержень не должен соприкасаться с бетонным основанием/фундаментом дома, который обычно выступает на фут от дома. Из-за этого настоятельно рекомендуется, чтобы ближайший заземляющий стержень не находился ближе, чем в двух футах от дома. Второй стержень должен быть справа от первого.
2
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Установка заземляющего стержня
– пошаговое объяснение процедуры
Что такое заземляющие стержни?
Заземляющие стержни являются важным компонентом системы заземления. Они представляют собой металлические стержни с высокой проводимостью, которые закапываются глубоко в почву и играют важную роль в защите электрической системы от перегрузок по току и связанных с ними повреждений. Заземляющие стержни обычно изготавливаются из твердой меди, стали с медным покрытием, нержавеющей стали или оцинкованной стали. Тип заземляющего стержня выбирается с учетом типа грунта, удельного сопротивления грунта и других факторов конструкции заземления. Ожидается, что заземляющие стержни будут иметь высокую проводимость и коррозионную стойкость. Перечисленные и одобренные заземляющие стержни имеют маркировку на верхнем конце. Это помогает пользователю выбрать качественные заземляющие стержни для безопасного заземления.
Заземляющие стержни обладают хорошей механической прочностью и могут быть забиты в почву с помощью молотка для забивных стержней. Так что не всегда нужно копать яму или траншею, чтобы забить заземляющий стержень глубоко в почву. Заземляющие стержни спроектированы так, чтобы их можно было удлинить. Медные соединители с высокой проводимостью используются для соединения нескольких стержней вместе для достижения желаемой длины. Это помогает получить доступ к почве с более низким сопротивлением глубоко в земле.
Внимание! Убедитесь, что все люди используют надлежащие инструменты, процедуры и средства индивидуальной защиты для обеспечения безопасности.
Требуемые материалы:
A) Заземляющий стержень
B) Земляной колодец или смотровая камера
C) Зажим заземляющего стержня
D) Грунтовочный состав
E) Лопата или землекоп
5 Процедура установки 907
A) Определите правильное место для установки заземления:
Стержень заземления обычно вбивается в землю на глубину 8 футов, а также он не должен находиться очень близко к конструкции, чтобы не мешать ей. Место установки заземления должно быть определено с учетом этих и других факторов конструкции заземления.
B) Примите во внимание уровни удельного сопротивления грунта и обработку грунта:
В зависимости от удельного сопротивления и условий площадки заземляющий стержень может быть установлен непосредственно в грунт, или для повышения сопротивления грунта можно использовать компаунд, улучшающий грунт.
C) Выкопать яму необходимых размеров:
Обычно для забивания заземляющего стержня в почву требуется яма диаметром 120-150 мм и глубиной 2,4 м. Это может варьироваться в зависимости от размера заземляющего стержня.
D) Поместите заземляющий стержень:
Обязательно удалите весь упаковочный материал со стержня. Поместите стержень в центр отверстия так, чтобы его заостренный конец глубоко вошел в почву.
E) Использование компаунда, улучшающего грунт:
Состав, улучшающий грунт, должен быть превращен в суспензию (полужидкую смесь) с использованием необходимого количества воды. Вылейте навозную жижу в отверстие и полностью заполните его доверху. Чтобы раствор полностью заполнил отверстие, продолжайте встряхивать стержень во время заливки раствора.
F) Засыпка отверстия:
Если в яме есть пустое пространство или если не используется грунтоукрепляющая смесь, яма может быть заполнена выкопанным грунтом.
G) Дайте заземляющему компаунду затвердеть:
Если компаунд используется в качестве обратной засыпки, дайте ему высохнуть/застыть в отверстии. Земляной колодец теперь готов к использованию и может использоваться для заземления через 1-2 дня после установки после проверки значения сопротивления.
H) Установка земляного колодца/смотровой камеры:
Земляной колодец или смотровая камера могут быть закреплены на заземляющем стержне для защиты стержня от внешних факторов или условий окружающей среды. Это также упрощает техническое обслуживание и проверки в будущем.
