Где плюс и минус n l: Маркировка проводов (N, PE, L)

Маркировка проводов (N, PE, L)

Содержание

1. Маркировка провода домашней электросети
2. Расцветка электропроводки ускоряет электромонтаж
3. Расцветка фаз на электроподстанциях
4. Правила соблюдения расцветки электропроводки при монтаже

Маркировка провода домашней электросети

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

• Рабочий нуль (N) – синего цвета, иногда красный.
• Нулевой защитный проводник (PE) – желто-зеленого цвета.
• Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Маркировка проводов

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать  т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

расцветка фаз

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Оцените качество статьи:

Как отличить провода по цвету и маркировке — Домострой

Зная цветовую маркировку проводов и буквенные обозначения (N,
L, PE) можно легко обойтись без вызова электрика в случае, если нужно повесить
люстру или заменить розетку. Это поможет самостоятельно найти фазу и ноль без специальных приборов. И, как минимум, обеспечит безопасность результата
трудов хозяина, который не перепутает проводники и не устроит замыкание.

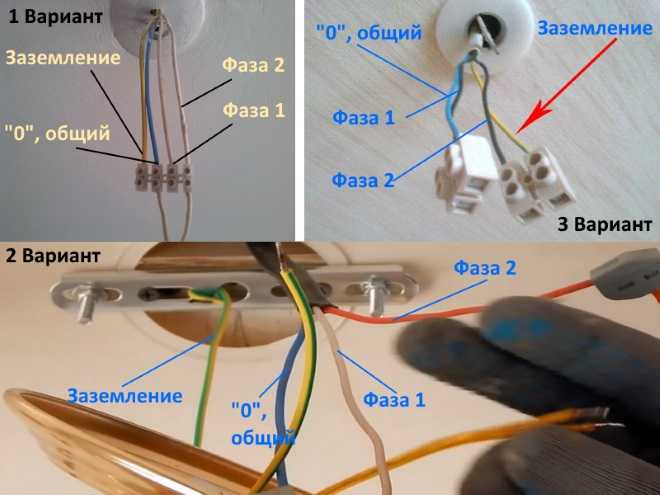

Если говорить про типовые квартиры, то к светильникам и
розеткам подведены силовые кабели с тремя проводами (трехжильные). Это однофазная сеть с заземлением. Все три провода отличаются
внешне — изоляция фазы, ноля и земли окрашена в разные цвета.

Кроме того, стоит знать буквенную и графическую маркировку, которая встречается
на клеммах подключения (часто идут в комплекте со светильниками) и корпусах
розеток.

Фото: © Sibnet.ru

Ноль всегда синий

По проводу нейтрали, или нолю, который еще называют пустой фазой, ток возвращается (сбрасывается) обратно от потребителя. Ноль также служит для нейтрализации скачков
напряжения, то есть, выравнивая нагрузки в сети, чтобы на выходе обеспечивались
стабильные 220 V (Вольт). Буквенное обозначение «N» — это первая буква от
английского слова «neutral».

Нулевой провод всегда синий или голубой. Из экономии некоторые
производители ограничиваются узкой полосой на белой неокрашенной изоляции провода, но
это полоса тоже обязательно синяя. Этот же цвет используют иностранные
производители.

Фото: © Sibnet.ru

Разноцветная фаза

Через фазный проводник проходит (рабочее) напряжение. Провод рабочей фазы обозначается буквой «L» — от английского слова «line» (линия). Согласно отечественному
ГОСТ Р 50462-2009, для фазы рекомендуется использовать коричневую или черную
изоляцию. Однако допускаются вариации (кроме синего, желтого и зеленого).
Поэтому можно встретить фазные провода и белого, и фиолетового, и красного цвета, особенно в импортных приборах. Есть производители, которые считают, что яркие цвета сделают
провод более заметным и таким образом заставят быть осторожнее при монтаже.

Фото: Santeri Viinamki / CC BY-SA 4.0

Пятижильные силовые кабели (три фазы, нейтраль и
заземление) встречаются в трехфазной сети. Такая сеть идет от электростанций, далее внутри строений-потребителей она разветвляется на отдельные фазы. Вряд ли с
трехфазным кабелем можно столкнуться при мелком ремонте в квартире (таким
образом могут быть подключены только старые электроплиты), но знать, все же
стоит. В этом наборе рекомендуемые цвета
для фаз — черный, коричневый и серый.

Желто-зеленое заземление

Заземляющий проводник, или земля служит безопасности. Название
происходит от того, что по этому соединению опасный заряд (например,
образовавший на корпусе неисправного прибора) мгновенно стекает в землю. Таким
образом заземление защищает человека от удара током.

Провода заземления может не быть в однофазных сетях старых построек, однако такое встречается все
реже — при ремонте электрики рекомендуют и монтируют сеть с землей.

ЕЩЕ ПО ТЕМЕ:Провода и скрутки: чем медь лучше алюминия?

Чаще всего изоляция заземляющего провода желто-зеленая. Иногда провод бывает только желтым или белым с зеленой полоской. Заземление маркируется буквами «РЕ» — от английского «protective earthing» (защитное заземление). Но на схемах, корпусах и клеммниках может обозначаться не буквами, а специальными символами (см. таблицу).

Если желто-зеленый провод имеет дополнительную синюю оплетку,
то это заземление, совмещенное с нейтралью. В этом случае буквенное обозначение
— «PEN», от английского «protective earth and neutral» (защитная земля и
нейтраль).

СОВЕТ: Полной гарантии, что в вашем доме провода соединены в
соответствии с цветами, нет — человеческий фактор встречается в любой области.
Кроме того, изоляция проводов может оказаться одного цвета. В этом случае справиться самостоятельно тоже можно — поможет
индикаторная отвертка. Это очень простой инструмент, который можно приобрести
практически в любом хозяйственном магазине.

В прозрачной ручке такой отвертки имеется неоновая лампочка
или светодиод. На конце ручки контактная пластина, на которой нужно держать палец
во время тестирования. Если коснуться металлическим жалом (щупом) отвертки оголенного
провода фазы под напряжением, то лампочка загорится, если нулевого — нет.

Фото: Simon A. Eugster / CC BY-SA 4.0

Перед использованием в работе лучше протестировать саму индикаторную отвертку. Самый простой способ — вставлять металлическое жало в отверстия рабочей розетки (держа палец на контактной площадке).
