Не у всех хорошо ладится с физикой, а особенно когда дело доходит до решения задач. Но как говорят все учителя: «Учить и понимать — разные вещи». Так давайте лучше один раз  во всём разберёмся, чем просто заучить непонятный текст, при этом не зная, как его применить. Ну и ответим на главный вопрос  Как рассчитать сопротивление, и как найти мощность тока.

Единицы и размерности

Начнем с того, кто придумал данный закон. Установлен Георгом Омом.

В честь его и назван — закон Ома.

Вы, наверное, слышали такое понятие, как единица (СИ). В каждой физической формуле она присутствует. В законе Ома её очень легко запомнить, т.к. его фамилия и является единицей сопротивления и обозначается «Ом».

Какие существуют виды сопротивлений

Их немного, одно из которых мы уже разобрали:

• омическое;
• активное;
• индуктивное;
• ёмкостное.

Формулы расчёта электрического сопротивления для переменного тока простыми словами.

К сожалению, наш друг-физик решил не идти нам навстречу и вывел несколько формул по нахождению всех трёх величин. Электрическое сопротивление обозначается буквой R.

Но перед тем как пойти дальше, совет: всегда придумывайте какие-нибудь ассоциации, чтобы запомнилось на всю жизнь, например:

1. R (сопротивление). Можете запомнить что R, как рюмка. Нужно сопротивляться, чтобы не выпить ещё одну рюмку.
2. I (сила тока). Латинская «I», как проводок, по которому идёт ток.
3. U (напряжение). Эта буква, как дуга. И напряжение разносится с одного конца на другой по дуге.

Ну и, конечно, формула закона Ома для участка цепи.

1. R=U/I  т.е., чтобы найти сопротивление(рюмку) надо напряжение (дугу) разделить на ток (проводок).
2. U=IR, хотите найти напряжение (дугу), умножьте проводок на рюмку.
3. I=U/R чтобы найти чему равен проводок, нужно напряжение разделить на сопротивление.

Ну а теперь главное, для чего мы все здесь собрались: «Зачем нужен этот закон? Что он даёт?»

Представьте перед собой электрическую цепь, по которой проходит ток, напряжение и сопротивление. И встаёт вопрос, как понять где что и в каких размерах. Для этого вывели формулу.

Также не забывате, если вдруг вас спросят от чего зависит сопротивление — отвечайте: » От напряжения и мощности».

Формула активного сопротивления

Ну что сказать? Придется запастись терпением и потратить время на все эти законы и определения.

Но к счастью, активное сопротивление, так и осталось большой буквой R. Просто немного поменялась формула и ее предназначение.

Подключим к нашей цепи проводник. Проводником может выступать лампа.

Понятно, что по нему тоже будет проходить ток. Это как танец «волна». Все 5 человек берутся за руки и начинают по очереди создавать колебания. Сопротивление уже известно на всех. Так же и здесь.

Мы ищем полное сопротивление. Обозначается большой буквой Z.

Если посмотреть, то можно найти сходство танца «волны» с этой буквой. Так и запомните.

Формула, как рассчитать силу тока:

I=U/Z

О том, как найти общее сопротивление мы поговорим ниже.

Формула индуктивного сопротивления

Боюсь, что когда вы увидите данную формулу, то она вам точно не понравится. Но нет слова «не хочу», есть слово «надо».

Начнем с обозначения:

• XL (индуктивное сопротивление). Прямо как размер в одежде. Но почему именно так? L — это цепь переменного тока;
• f — частота, в Гц;
• сопротивление с частотой взаимосвязаны, так, если возрастает одно — увеличивается и другое;
• единица СИ индуктивного сопротивления: [XL] = Ом;
• запомните, что индуктивное сопротивление отличается от омического тем, что у первого нет потери мощности;
• XL=2π×f×L;
• формула расчета мощности по напряжению: P = U×I;
• мощность электрического тока вычисляется в Ватах.

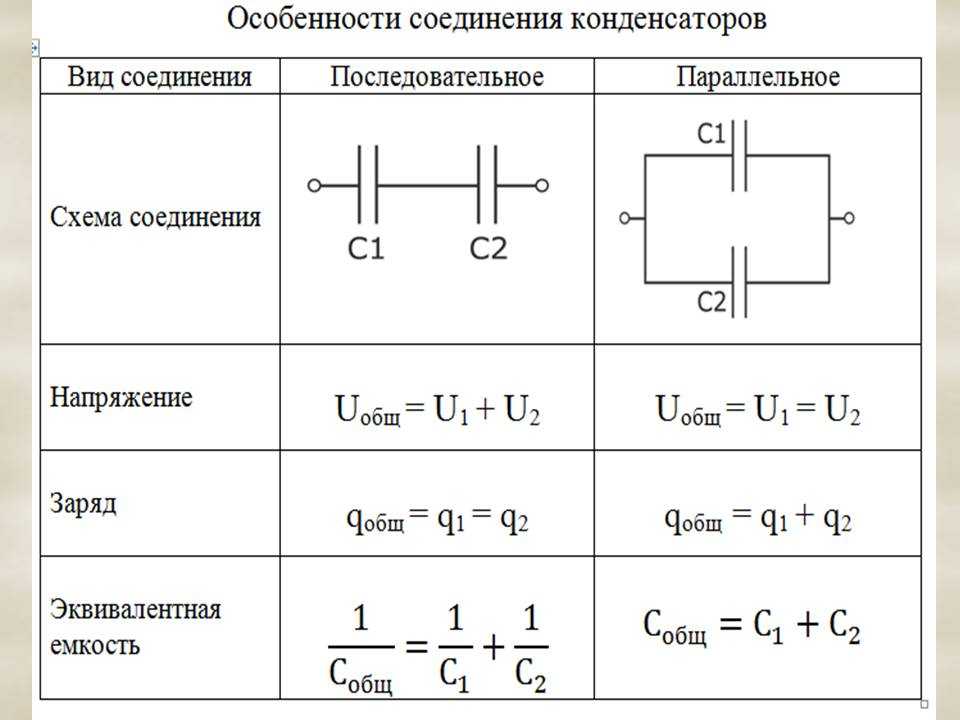

Формула ёмкостного сопротивления Xc

Ёмкостное сопротивление — это проводник, который подключен к цепи. Он не имеет сопротивление, но есть ёмкость. Обозначается это ёмкостное сопротивление буквами Xc.

Единица измерения сопротивления неизменно остается Ом.

• Xc = 1/ωC;
• ω — циклическая частота;
• С — ёмкость.

Формула полного сопротивления

Как говорилось выше — полное сопротиление что-то на подобии танца «волны». Нужно узнать R (сопротивление) всех.

Чтобы определить полное сопротивление цепи:

R = R1 +R2 (проводников может быть несколько).

Теперь, если у вас спросят как определить общее сопротивление цепи, вы знаете что делать.

Что такое вольтамперная характеристика

Какое страшное название. Глаза боятся, а голова запоминает.

Говоря простыми словами, это когда напряжение находится в зависимости от тока, протекающего в электрической цепи.

Также, такую характеристику подразделяют на линейную и нелинейную. В чем разница и что это вообще такое?

1. Линейная, так же, как и нелинейная — это цепь.
2. Линейная цепь — это та, которая содержит элементы напряжения и тока, от которых зависит сопротивление.
3. У нелинейной элементами является зависимость напряжения на зажимах. Она не подчиняется закону Ома.

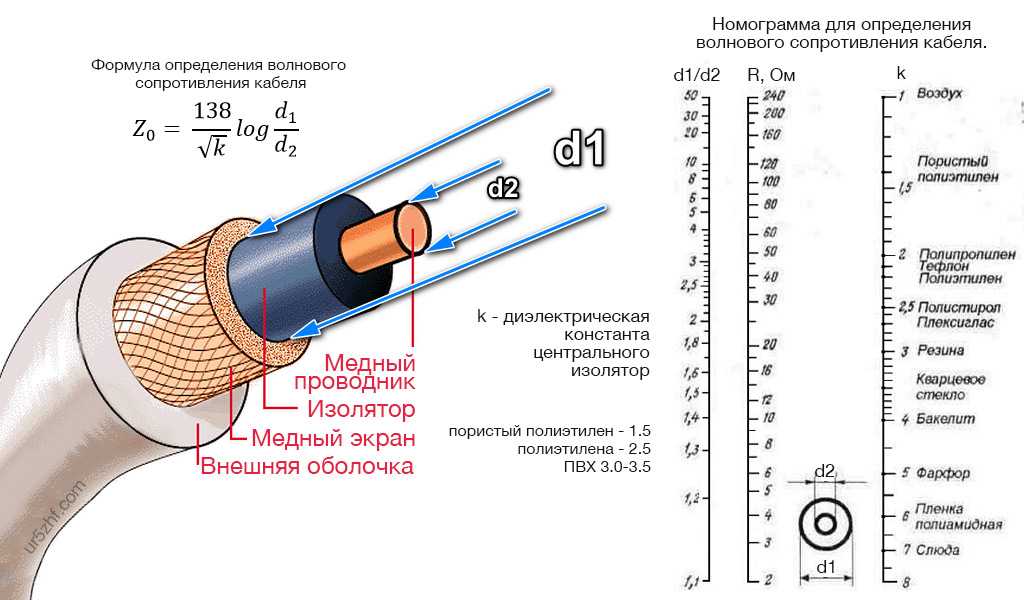

Формула электрического сопротивления по свойсвам среды: научный подход

• Сущесвует такое понятие как удельное сопротивление. Это способность материала припятствовать прохождению электрического тока.

• Существует таблица металлов, где указаны эти силы сопротивления.

Формула:

• R = p×L/S;
• R — электрическое сопротивление;
• p — удельное сопротивление;
• S — площадь.

Для вычисления сопротивления вы можете воспользоваться специальным калькулятором, который можно найти в интернете.

Учитесь, узнавайте много нового. И понимайте пройденный материал.

формула расчета удельного сопротивления и закон Ома

Закон Ома является основным законом электрических цепей. При этом он позволяет объяснять многие явления природы. Например, можно понять, почему электричество не «бьет» птиц, которые сидят на проводах. Для физики закон Ома является крайне значимым. Без его знания невозможно было бы создавать стабильно работающие электрические цепи или вовсе не было бы электроники.

Зависимость I = I(U) и ее значение

История открытия сопротивления материалов напрямую связана с вольт-амперной характеристикой. Что это такое? Возьмем цепь с постоянным электрическим током и рассмотрим любой ее элемент: лампу, газовую трубку, металлический проводник, колбу электролита и т. д.

Меняя напряжение U (часто обозначается как V), подаваемое на рассматриваемый элемент, будем отслеживать изменение силы тока (I), проходящего через него. Как итог, мы получим зависимость вида I = I (U), которая носит название «вольт-амперная характеристика элемента» и является прямым показателем его электрических свойств.

Вольт-амперная характеристика может выглядеть по-разному для различных элементов. Самый простой ее вид получается при рассмотрении металлического проводника, что и сделал Георг Ом(1789 — 1854).

Вольт-амперная характеристика — это линейная зависимость. Поэтому ее графиком служит прямая линия.

Закон в простой форме

Исследования Ома по изучению вольт-амперных характеристик проводников показали, что сила тока внутри металлического проводника пропорциональна разности потенциалов на его концах (I ~ U) и обратно пропорциональна некоему коэффициенту, то есть I ~ 1/R. Этот коэффициент стал называться «сопротивление проводника», а единица измерения электрического сопротивления — Ом или В/А.

Стоит отметить еще вот что. Закон Ома часто используется для расчета сопротивления в цепях.

Формулировка закона

Закон Ома говорит, что сила тока (I) отдельно взятого участка цепи пропорциональна напряжению на этом участке и обратно пропорциональна его сопротивлению.

Следует заметить, что в таком виде закон остается верным только для однородного участка цепи. Однородной называется та часть электрической цепи, которая не содержит источника тока. Как пользоваться законом Ома в неоднородной цепи, будет рассмотрено ниже.

Проводник — определение. Чему равно сопротивление проводника

В данной статье мы рассмотрим, что это – проводник. Здесь будут затронуты вопросы его определения,…

Позже опытным путем было установлено, что закон остается справедливым и для растворов электролитов в электрической цепи.

Физический смысл сопротивления

Сопротивление — это свойство материалов, веществ или сред препятствовать прохождению электрического тока. Количественно сопротивление в 1 Ом означает, что в проводнике при напряжении 1 В на его концах способен проходить электрический ток силой 1 А.

Удельное электрическое сопротивление

Экспериментальным методом было установлено, что сопротивление электрического тока проводника зависит от его размеров: длина, ширина, высота. А также от его формы (сфера, цилиндр) и материала, из которого он сделан. Таким образом, формула удельного сопротивления, например, однородного цилиндрического проводника будет: R = р*l/S.

Если в этой формуле положить s = 1 м² и l = 1 м, то R численно будет равен р. Отсюда вычисляется единица измерения для коэффициента удельного сопротивления проводника в СИ — это Ом*м.

В формуле удельного сопротивления р — это коэффициент сопротивления, определяемый химическими свойствами материала, из которого изготовлен проводник.

Для рассмотрения дифференциальной формы закона Ома, необходимо рассмотреть еще несколько понятий.

Плотность тока

Как известно, электрический ток — это строго упорядоченное движение любых заряженных частиц. Например, в металлах носителями тока выступают электроны, а в проводящих газах — ионы.

Возьмем тривиальный случай, когда все носители тока однородны — металлический проводник. Мысленно выделим в этом проводнике бесконечно малый объем и обозначим через u среднюю (дрейфовую, упорядоченную) скорость электронов во взятом объеме. Далее пусть n обозначает концентрацию носителей тока в единице объема.

Внутреннее сопротивление источника тока. Сопротивление -…

В статье рассмотрены гальванические элементы как источники постоянного тока. Конструктивные…

Теперь проведем бесконечно малую площадь dS перпендикулярно вектору u и построим вдоль скорости бесконечно малый цилиндр с высотой u*dt, где dt — обозначает время, за которое все носители скорости тока, содержавшиеся в рассматриваемом объеме, пройдут сквозь площадку dS.

При этом электронами сквозь площадку будет перенесен заряд, равный q = n*e*u*dS*dt, где e — заряд электрона. Таким образом, плотность электрического тока — это вектор j = n*e*u, обозначающий количество заряда, переносимого в единицу времени через единицу площади.

Один из плюсов дифференциального определения закона Ома заключается в том, что часто можно обойтись без расчета сопротивления.

Электрический заряд. Напряженность электрического поля

Напряженность поля наряду с электрическим зарядом является фундаментальным параметром в теории электричества. При этом количественное представление о них можно получить из простых опытов, доступных школьникам.

Для простоты рассуждений будем рассматривать электростатическое поле. Это электрическое поле, которое не изменяется со временем. Такое поле может быть создано неподвижными электрическими зарядами.

Также для наших целей необходим пробный заряд. В его качестве будем использовать заряженное тело — настолько малое, что оно не способно вызывать какие-либо возмущения (перераспределение зарядов) в окружающих объектах.

Рассмотрим поочередно два взятых пробных заряда, последовательно помещенных в одну точку пространства, находящуюся под воздействием электростатического поля. Получается, что заряды будут подвергаться неизменному во времени воздействию с его стороны. Пусть F₁ и F₂ — это силы, воздействующие на заряды.

В результате обобщения опытных данных было установлено, что силы F₁ и F₂ направлены либо в одну, либо в противоположные стороны, а их отношение F₁/F₂ является независимым от точки пространства, куда были поочередно помещены пробные заряды. Следовательно, отношение F₁/F₂ является характеристикой исключительно самих зарядов, и никак не зависит от поля.

Открытие данного факта позволило охарактеризовать электризацию тел и в дальнейшем было названо электрическим зарядом. Таким образом, по определению получается q₁/q₂ = F₁/F₂, где q₁ и q₂ — величина зарядов, помещаемых в одну точку поля, а F₁ и F₂ — силы, действующие на заряды со стороны поля.

Из подобных соображений были экспериментально установлены величины зарядов различных частиц. Условно положив в соотношение один из пробных зарядов равным единице, можно вычислить величину другого заряда, измерив соотношение F₁/F₂.

Через известный заряд можно охарактеризовать любое электрическое поле. Таким образом, сила, действующая на единичный пробный заряд, находящийся в состоянии покоя, называется напряженностью электрического поля и обозначается E. Из определения заряда получаем, что вектор напряженности имеет следующий вид: E = F/q.

Связь векторов j и E. Другая форма закона Ома

В однородном проводнике упорядоченное движение заряженных частиц будет происходить по направлению вектора E. А это значит, что векторы j и E будут сонаправлены. Как и при определении плотности тока, выделим в проводнике бесконечно малый цилиндрический объем. Тогда через поперечное сечение этого цилиндра будет проходить ток, равный j*dS, а напряжение, приложенное к цилиндру, будет равно E*dl. Также известна формула удельного сопротивления цилиндра.

Тогда, записав формулу силы тока двумя способами, получим: j = E/р, где величина 1/р носит название удельной электрической проводимости и является обратной к удельному электрическому сопротивлению. Ее принято обозначать σ (сигма) или λ (лямбда). Единицей измерения проводимости является См/м, где См — это Сименс. Единица, обратная Ом.

Таким образом, можно ответить на вопрос, поставленный выше, о законе Ома для неоднородной цепи. В таком случае на носителей тока будет действовать сила со стороны электростатического поля, которая характеризуется напряженностью E₁, и другие силы, воздействующие на них со стороны другого источника тока, которые можно обозначить E₂. Тогда Закон Ома применительно к неоднородному участку цепи будет иметь вид: j = λ(E₁ + E₂).

Подробнее о проводимости и сопротивлении

Способность проводника проводить электрический ток характеризуется его удельным сопротивлением, которое можно найти через формулу удельного сопротивления, или удельной проводимостью, рассчитывающейся как обратное проводимости. Величина данных параметров определяется как химическими свойствами материала проводника, так и внешними условиями. В частности температурой окружающей среды.

Для большинства металлов удельное сопротивление при нормальной температуре пропорционально ей, то есть р ~ T. Однако при низких температурах наблюдаются отклонения. У большого ряда металлов и сплавов при температурах, близких к 0°К, расчет сопротивления показывал нулевые значения. Это явление получило название сверхпроводимости. Таким свойством обладают, например, ртуть, олово, свинец, алюминий и др. Для каждого металла существует свое критическое значение температуры T_k, при которой наблюдается явление сверхпроводимости.

Также отметим, что определение удельного сопротивления цилиндра можно обобщить для проводов, состоящих из одного материала. В таком случае площадь поперечного сечения из формулы удельного сопротивления будет равна сечению провода, а l — его длине.

Текущая формула — Что такое текущая формула? Примеры

Текущая формула получена из закона Ома. Ток определяется как поток электронов в электрической цепи. Поток электронов происходит за счет разности потенциалов. Ток также известен как скорость изменения заряда во времени. Ток представлен I, а единицей силы тока в системе СИ является Ампер. Давайте изучим применение текущей формулы в разделе ниже.

Какова текущая формула?

Согласно закону Ома, сила тока есть отношение разности потенциалов к сопротивлению. Таким образом, формула тока задается следующим образом: I = V/R

, где

• I представляет ток в амперах,
• В это разность потенциалов в

Вольт

• R — сопротивление в Ом (Ом).

Давайте посмотрим на применение текущей формулы в следующем разделе решенных примеров.

Хотите найти сложные математические решения за считанные секунды?

Воспользуйтесь нашим бесплатным онлайн-калькулятором, чтобы решить сложные вопросы. С Cuemath находите решения простыми и легкими шагами.

Закажите бесплатный пробный урок

Примеры с использованием формулы тока

Пример 1: В электрической цепи разность потенциалов и сопротивление задаются как 20 В и 4 Ом соответственно. Используя формулу тока, найдите силу тока в цепи.

Решение:

Найти: Ток (I), текущий в цепи.
Дано:
В = 20 В, R = 4 Ом
Использование текущей формулы
Я = В/Р
я = 20/4
I = 5

Ответ: Ток в цепи равен 5 Ампер.

Пример 2: Суммарный ток, протекающий по электрической цепи, составляет 50 А, а сопротивление проводов составляет 14 Ом. Используя текущую формулу, найдите разность потенциалов.

Решение:

Чтобы найти разность потенциалов:
Дано:
I = 50 А, R = 14 Ом
Использование текущей формулы
Я = В/Р
50 = В/14
В = 50 × 14
V = 700

Ответ: Разность потенциалов 700 В.

Пример 3: В электрической цепи разность потенциалов составляет 20 В, а сила тока 5 Ампер соответственно. Используя формулу тока, найдите сопротивление цепи.

Решение:

Чтобы найти сопротивление (R) цепи:
Дано:
V = 20 В, I = 5 А
Использование текущей формулы
Р = В/И
Р = 20/5
R = 4 Ом

Ответ:  Сопротивление цепи 4 Ом.

Часто задаваемые вопросы о формуле тока

Как рассчитать ток с помощью формулы тока?

Если напряжение (В) и сопротивление (R) любой цепи заданы, мы можем использовать формулу тока для расчета тока, т. е. I = V/R (амперы).

Как рассчитать напряжение, используя формулу тока?

Если ток (I) и сопротивление (R) любой цепи заданы, мы можем сформировать формулу тока для расчета напряжения, т. е. V = IR (Вольт).

Как рассчитать сопротивление, используя формулу тока?

Если ток (I) и разность потенциалов (V) любой цепи заданы, мы можем сформировать формулу тока для расчета сопротивления, т. е. R = V/I (Ом·Ом).

Что такое определение текущей формулы? Напишите его единицу СИ.

Ток — это отношение разности потенциалов к сопротивлению. Он представлен как (I). Текущая формула дается как I = V/R. Единицей силы тока в системе СИ является Ампер (Amp).
