Формула для расчета сопротивления: Закон Ома онлайн — формулы и калькулятор

общие сведения, зависимость от других величин и формулы расчета

Любое вещество, находясь в разнообразных состояниях, обладает определенным сопротивлением. В некоторых случаях возникает необходимость рассчитать полное сопротивление цепи или конкретного участка. В такой ситуации следует воспользоваться формулами. Кроме того, нужно понимать основной смысл сопротивления и электропроводимости, а также зависимость этих понятий от некоторых величин.

• Физический смысл
• Зависимость электропроводимости
  • Электрические величины
  • Геометрические параметры и тип вещества
  • Температура проводника
• Цепь переменного тока
• Измерение сопротивления

Физический смысл

Все вещества по проводимости электрического тока (ЭТ) делятся на проводники, полупроводники и диэлектрики. Проводниками являются элементы, хорошо проводящие ЭТ. Это обусловлено наличием свободных электронов (СЭ). Полупроводники — особая группа веществ, проводимость которых зависит от внешних факторов, например, от температуры, освещенности и т. д. Диэлектриками являются все вещества, которые не проводят ЭТ из-за отсутствия или недостаточного количества СЭ. Для протекания тока по веществу требуется наличие СЭ, количество которых зависит от электронной конфигурации.

Электронная конфигурация какого-либо элемента берется из таблицы Менделеева. Ток оказывает на проводник тепловое действие, так как происходит взаимодействие СЭ с кристаллической решеткой (КР).Они замедляются, но с течением времени под действием электромагнитного поля снова ускоряются, после чего процесс взаимодействия повторяется много раз.

Процесс взаимодействия свободных заряженных частиц с КР вещества называется электрическим сопротивлением проводника. Обозначается сопротивление или электропроводимость буквой R, единицей измерения этой величины является Ом.

Зависимость электропроводимости

R зависит от внешних факторов окружающей среды, электрических величин, а также характерных особенностей проводника. Эти зависимости используются при расчетах схем и изготовлении радиодеталей. Существует несколько способов нахождения R, а иногда они комбинируются для получения эффективности и точности вычислений.

Электрические величины

К электрическим величинам, от которых зависит величина R, относятся I, U, электродвижущая сила (ЕДС обозначается е) и тип тока. R в электрических цепях рассчитывается по закону Ома для определенного участка цепи: I, протекающая в заданном участке электрической цепи, прямо пропорциональна U на этом участке и обратно пропорциональна R выбранного участка цепи. В виде формулы его можно записать следующим образом: I = U / R.

Исходя из следствия этого закона, можно получить сопротивление участка цепи: R = U / I. Если требуется произвести расчет R на всем участке цепи, то нужно воспользоваться формулой (следствием из закона Ома для полной цепи) с учетом внутреннего R источника питания: R = (e / I) — R внутреннее. Величина электрической проводимости рассчитывается не только при помощи законов Ома, но и с использованием геометрических параметров проводника и температуры. Кроме того, необходимо учитывать и тип тока (постоянный или переменный).

Геометрические параметры и тип вещества

Если основными носителями заряда являются СЭ, а свойства проводимости прямо пропорционально зависят от их количества и структуры КР, то тип вещества является одним из факторов, влияющих на R проводника. Вещества и их составляющие элементы, имеющие различные электронные конфигурации, согласно таблице Менделеева обладают разными КР, что и обуславливается различным R.

Зависимость от материала выражается коэффициентом, обозначающимся p. Он характеризует показатель удельного R проводника. Его значение берется из таблицы (при температуре +20 °C). Величина, обратная p, называется удельной проводимостью и обозначается σ. Взаимосвязь σ и p можно выразить формулой p = 1 / σ.

Кроме того, от площади поперечного сечения (S) также зависит R проводника. Эта зависимость обусловлена тем, что при маленьком сечении плотность потока Э протекает через проводник и взаимодействие с КР становится более частым. Площадь поперечного сечения достаточно просто вычислить. Для этого необходимо воспользоваться некоторым алгоритмом, если проводник (П) представляет собой провод цилиндрической формы:

1. Измерение диаметра проводника при помощи штангенциркуля (ШЦ).
2. Нахождение S при помощи формулы S = 3,1416 * sqr (d) / 4.

П может из себя представлять многожильный провод, поэтому для точного расчета необходимо найти S одной жилы, воспользовавшись алгоритмом нахождения для цилиндрической формы П, а затем результат умножить на количество жил.

Кроме того, бывают провода в форме квадрата и прямоугольника, но они встречаются редко. Для этого нужно выполнить следующие вычисления:

1. Для квадратной формы нужно замерить ШЦ одну из сторон и возвести ее в квадрат: S = sqr(a).
2. Для прямоугольной формы следует измерить две противолежащие стороны при помощи ШЦ, а затем произвести расчет по формуле S = a * b.

Из этих алгоритмов нахождения S можно сделать универсальный (абстрактный алгоритм). Он подходит для нахождения или расчетов величин, независимо от формы П при его разрезе, выполненном строго перпендикулярно относительно П. Алгоритм имеет следующий вид:

1. Визуально определить геометрическую фигуру при разрезе П.
2. Найти в справочнике формулу S.
3. Произвести измерения при помощи ШЦ необходимых величин.
4. Подставить в формулу и вычислить S.

Еще одной величиной является длина П, при увеличении которой R увеличивается. На основании этих величин можно вывести следующую формулу зависимости от типа вещества, длины (L) и S проводника: R = p * L / S.

Однако это значение R можно определить при температуре +20 °C. Для получения более точных расчетов нужно рассмотреть зависимость от температуры.

Температура проводника

Научно подтвержденным является факт, что p зависит от температуры. Это утверждение можно доказать практическим путем. Для проведения опыта необходимы следующие элементы, изображенные на схеме: спираль из нихрома (используется в нагревательных элементах), соединительные медные провода, источник питания, амперметр (для измерения I), вольтметр (измеряет U) и реостат.

На схеме нагревательный элемент изображен в виде резистора. При его включении следует внимательно наблюдать за показаниями амперметра. Спираль начинает нагреваться, и показания амперметра уменьшаются по мере нагревания. Согласно закону Ома для участка цепи необходимо сделать вывод, что при росте R ток уменьшается (обратно пропорциональная зависимость). Следовательно, значение R зависит от температуры. При нагревании происходит увеличение ионов в КР нихромовой спирали и Э начинают чаще сталкиваться с ними.

В формуле R = p * L / S можно методом исключения найти показатель, зависящий от температуры. Последняя не оказывает влияния на длину П. По формуле вычисления S зависимость также не прослеживается, поскольку геометрия П не зависит от температуры. Остается p, который зависит от температуры. В физике существует формула зависимости p = p0 * [1 + a * (t — 20)]. Буква а является температурным коэффициентом:

• для металлов а > 0;
• для электролитов a < 0.

Переменная t — температура П, p0 — удельное сопротивление, взятое из справочника для конкретного материала. Кроме того, p зависит еще и от деформации П, поскольку при этом КР меняет свою структуру. Это происходит в процессе обработки металла при низких температурах и давлении. Такая деформация является пластической, при ней искажается КР, и увеличивается R течения Э.

В этом случае происходит увеличение p. Процесс является обратимым, поэтому часть дефектов уменьшается (рекристаллический отжиг). Если на металл действуют силы растяжения или сжатия, то эта деформация является упругой. Величина p уменьшается под действием силы сжатия, при которой происходит резкое уменьшение тепловых колебаний (ТК), а Э легче двигаются. Но под действием силы растяжения происходит прямо пропорциональное увеличение p, при котором амплитуда ТК увеличивается.

Конечную формулу можно записать в виде R = p0 * [1 + a * (t — 20)] * L / S. Однако этот вариант нахождения R был рассмотрен в цепях с постоянным I, а под действием переменного I появляются новые величины, влияющие на расчеты.

Цепь переменного тока

Закон Ома применяется только для цепей постоянного тока. Для переменного U он изменен и, следовательно, существуют другие формулы нахождения R. Сопротивление в цепях с переменным I (ПТ) бывает:

• активным;
• индуктивным;
• емкостным;
• полным.

Активное сопротивление свидетельствует о том, что в цепи присутствует резистор или любая другая неемкостная или неиндуктивная нагрузка. Для его расчета необходимо произвести измерение значений амплитуд Um и Im. При помощи приборов можно получить только действующие значения этих величин. Амплитудные значения рассчитываются по формулам Um = Ud * sqrt(2) и Im = Id * sqrt(2). Для определения активного сопротивления (обозначается R) нужно воспользоваться формулой Iм = Uм / R. Из неё можно получить R = Ud * sqrt(2) / Im = Id * sqrt(2).

Если в цепи переменного I (ЦПТ) присутствуют катушка индуктивности, дроссель, контур и т. д., то появляется индуктивное R, которое обозначается Xl. Для расчета необходимо воспользоваться формулой Xl = w * L, предварительно измеряв частоту ПТ и рассчитав индуктивность.

Величина циклической частоты находится по формуле, для которой нужно измерять частоту ПТ (f): w = 2 * 3,1416 * f. Последняя измеряется при помощи осциллографа или частотомера. Для расчета индуктивности катушки необходимо воспользоваться справочником по физике или онлайн-калькулятором.

При наличии в ЦПТ емкости (конденсатора) возникает емкостное R, которое обозначается Xc. При протекании постоянного U конденсатор не пропускает I, а в ЦПТ он пропускает I и обладает емкостью (C) и Xc. Рассчитывается это значение по формуле Xc = 1 / (w * C), где:

• w — циклическая частота, которая рассчитывается аналогично вычислению Xl;
• C — емкость конденсатора, указанная на корпусе или измеренная соответствующим прибором.

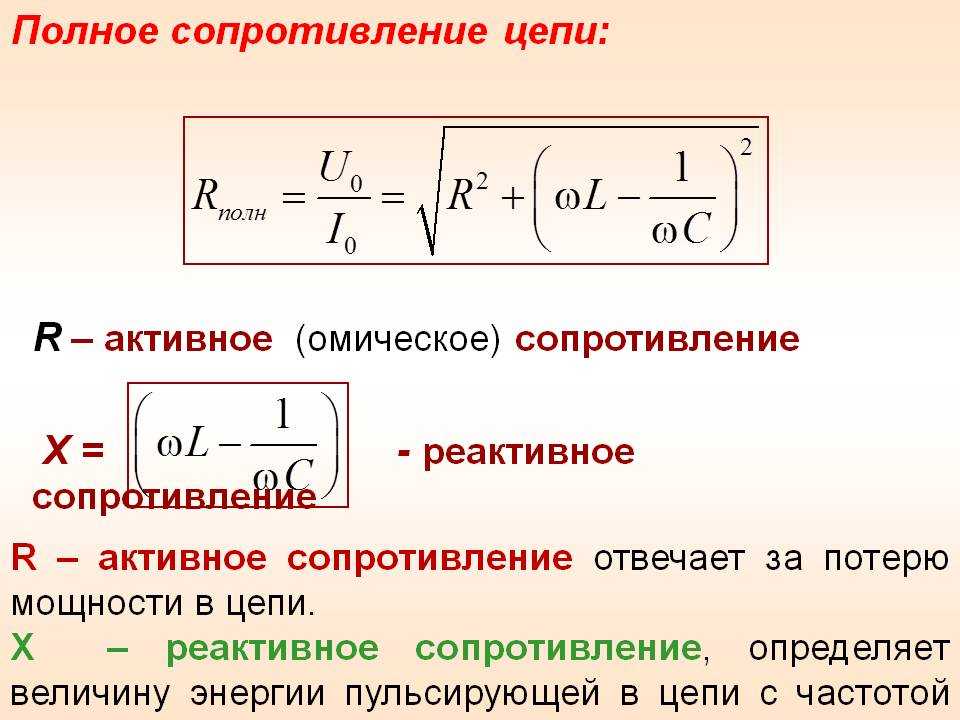

Полное сопротивление цепи обозначается Z и представляет собой сумму всей нагрузки ЦПТ (активного, индуктивного и емкостного сопротивления). Для расчета нужно воспользоваться формулой полного сопротивления: Z = sqrt [sqr(R) + sqr (Xc — Xl)]. В ЦПТ величина Z зависит от:

• геометрии П;
• типа вещества, из которого сделан П;
• температуры;
• деформации различного вида;
• электрических показателей I, U, f, L, C и R.

Закон Ома для участка цепи принимает следующий вид: I = U / Z. Необязательно рассчитывать электропроводимость П, так как для этих целей существуют омметры. Расчет Xl и Xс следует производить самостоятельно.

Измерение сопротивления

На расчет R необходимо потратить определенное время. Эту задачу упрощает прибор, который называется омметром. Он состоит из цифрового или стрелочного индикатора. Практически все современные комбинированные приборы (мультиметры) оснащены функцией измерения R. Однако есть и специализированные устройства, применяющиеся для определенных целей, например, для измерения R изоляции жил кабеля. Этот тип прибора называется мегаомметром. Омметр применяется не только для измерения величины R, но и для прозвонки радиокомпонентов, кабелей, отдельных шлейфов и других элементов на исправность и обрыв цепи.

Для измерения R необходимо обесточить участок или радиокомпонент и проследить за разрядкой цепей, где присутствуют конденсаторы. Перед проведением измерений нужно выставить необходимый режим на приборе и закоротить щупы для проверки прибора на исправность. Некоторые модели снабжены функцией звукового сигнала. После теста прибора следует приступить к измерениям.

Для нахождения точной величины Z проводника необходимо учитывать все величины, от которых оно зависит. Вычисление Z позволяет точно рассчитать электрическую схему какого-либо устройства для избегания трудоемких измерений. Измерить омметром можно только величину активного сопротивления, а Xl и Xc следует рассчитывать самостоятельно. Однако при помощи онлайн-калькуляторов сделать это не составит особого труда.

Что такое удельное сопротивление. Расчёт сопротивления проводника

Что это такое

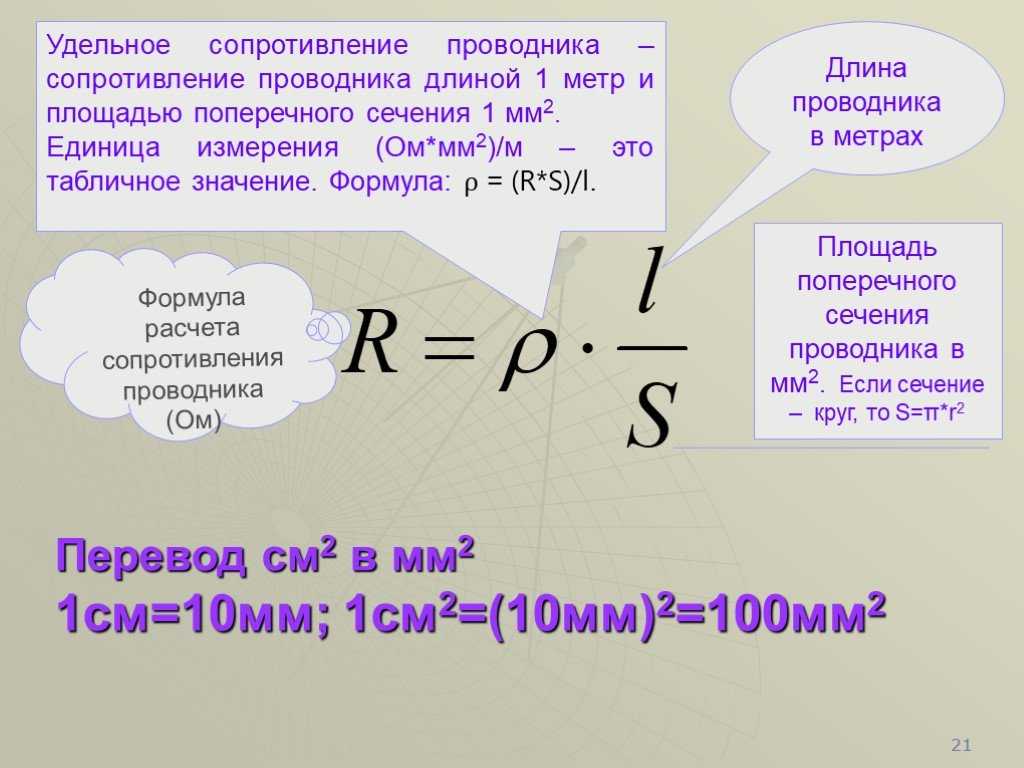

Удельным сопротивлением проводника называется физический вид величины, который показывает, что материал может препятствовать электротоку. По-другому, это такое сопротивление металлов, которое оказывает материал с единичным сечением сопротивление протекающему току. Отличается удельное сопротивление постоянному току тем, что оно вызывается током на проводник. Что касается переменного тока, то он появляется в проводнике под действием вихревого поля.

Важно также уточнить, что собой представляет удельная электрическая проводимость. Электропроводимость — это величина, которая обратна сопротивлению и называется электропроводностью. Это показатель, показывающий меру проводимости силы электротока.

Обратите внимание! Чем больше он, тем лучше способен проводник проводить электричество.

В чем измеряется

Согласно международной системе единиц, измеряется величина в омах, умноженных на метр. В некоторых случаях применяется единица ом, умноженная на миллиметр в квадрате, поделенная на метр. Это обозначение для проводника, имеющего метровую длину и миллиметровую площадь сечения в квадрате.

Формула

Ток обусловлен движением электронов. Классическая формула, используемая для расчёта его силы была выведена немецким физиком Омом. Он на опыте смог подтвердить зависимость между собой тока, сопротивления и напряжения. В математическом виде связь записывают в виде формулы: I = U /R.

Согласно закону Ома, сопротивление тела электрическому току прямо пропорционально его силе и обратно пропорционально напряжению: R = I / U. Это эмпирическая формула справедлива для любого участка цепи.

Подвижные носители при хаотичном движении ведут себя как молекулы газа, поэтому в первом приближении физики считают носителей зарядов своего рода электронным газом. Как было установлено эмпирически, плотность этого газа и строение кристаллической решётки зависят от рода проводника. Соответственно, проводимость, а значит и сопротивление, определяется также и родом вещества. В свою очередь, физическое тело характеризуется и геометрическими параметрами.

Влияние размеров полупроводника объясняется зависимостью от них поперечного сечения. При его уменьшении поток зарядов становится плотнее, степень взаимодействия между частицами возрастает. Полная формула сопротивления проводника с учётом поперечного сечения выглядит так: R = (p * l) / S. Из неё становится ясно, что проводимость прямо пропорциональна площади сечения и обратно пропорциональна длине проводника.

Удельное электрическое сопротивление для многих веществ было установлено во время исследований. Существуют таблицы, в которые занесены данные, измеренные при температуре 20 градусов Цельсия. Ими часто пользуются при решении различных задач, связанных с электричеством. Вот некоторые из них:

• олово — 9,9 * 10-8 Ом * мм2/м;
• медь — 0,01724 Ом * мм2/м;
• алюминий — 0,0262 Ом * мм 2/м;
• железо — 0,098 * Ом * мм2/м;
• золото — 0,023 Ом * мм2/м.

Для проводников характерно увеличение сопротивления при росте температуры. Это связано с колебаниями атомов. В то же время с ростом температуры проводимость в полупроводниках и диэлектриках возрастает из-за увеличения концентрации носителей заряда.

Удельное сопротивление для неоднородного материала можно вычислить по формуле: p = E / J. Где: E и J напряжённость и плотность тока в конкретной точке.

Какие существуют виды

Их немного, одно из которых мы уже разобрали:

• омическое;
• активное;
• индуктивное;
• ёмкостное.

Формулы расчёта электрического сопротивления для переменного тока

К сожалению, наш друг-физик решил не идти нам навстречу и вывел несколько формул по нахождению всех трёх величин. Электрическое сопротивление обозначается буквой R.

Но перед тем как пойти дальше, совет: всегда придумывайте какие-нибудь ассоциации, чтобы запомнилось на всю жизнь, например:

1. R (сопротивление). Можете запомнить что R, как рюмка. Нужно сопротивляться, чтобы не выпить ещё одну рюмку.
2. I (сила тока). Латинская «I», как проводок, по которому идёт ток.
3. U (напряжение). Эта буква, как дуга. И напряжение разносится с одного конца на другой по дуге.

Ну и, конечно, формула закона Ома для участка цепи.

1. R=U/I  т. е., чтобы найти сопротивление(рюмку) надо напряжение (дугу) разделить на ток (проводок).
2. U=IR, хотите найти напряжение (дугу), умножьте проводок на рюмку.
3. I=U/R чтобы найти чему равен проводок, нужно напряжение разделить на сопротивление.

Ну а теперь главное, для чего мы все здесь собрались: «Зачем нужен этот закон? Что он даёт?»

Представьте перед собой электрическую цепь, по которой проходит ток, напряжение и сопротивление. И встаёт вопрос, как понять где что и в каких размерах. Для этого вывели формулу.

Также не забывате, если вдруг вас спросят от чего зависит сопротивление — отвечайте: » От напряжения и мощности».

Активного сопротивления

Ну что сказать? Придется запастись терпением и потратить время на все эти законы и определения.

Но к счастью, активное сопротивление, так и осталось большой буквой R. Просто немного поменялась формула и ее предназначение.

Подключим к нашей цепи проводник. Проводником может выступать лампа.

Понятно, что по нему тоже будет проходить ток. Это как танец «волна». Все 5 человек берутся за руки и начинают по очереди создавать колебания. Сопротивление уже известно на всех. Так же и здесь.

Мы ищем полное сопротивление. Обозначается большой буквой Z.

Если посмотреть, то можно найти сходство танца «волны» с этой буквой. Так и запомните.

Формула, как рассчитать силу тока:

I=U/Z

Индуктивного сопротивления

Боюсь, что когда вы увидите данную формулу, то она вам точно не понравится. Но нет слова «не хочу», есть слово «надо».

Начнем с обозначения:

• XL (индуктивное сопротивление). Прямо как размер в одежде. Но почему именно так? L — это цепь переменного тока;
• f — частота, в Гц;
• сопротивление с частотой взаимосвязаны, так, если возрастает одно — увеличивается и другое;
• единица СИ индуктивного сопротивления: [XL] = Ом;
• запомните, что индуктивное сопротивление отличается от омического тем, что у первого нет потери мощности;
• XL=2π×f×L;
• формула расчета мощности по напряжению: P = U×I;
• мощность электрического тока вычисляется в Ватах.

Емкостного

Ёмкостное сопротивление — это проводник, который подключен к цепи. Он не имеет сопротивление, но есть ёмкость. Обозначается это ёмкостное сопротивление буквами Xc.

Единица измерения сопротивления неизменно остается Ом.

• Xc = 1/ωC;
• ω — циклическая частота;
• С — ёмкость.

Полного

Как говорилось выше — полное сопротиление что-то на подобии танца «волны». Нужно узнать R (сопротивление) всех.

Чтобы определить полное сопротивление цепи:

R = R1 +R2 (проводников может быть несколько).

Теперь, если у вас спросят как определить общее сопротивление цепи, вы знаете что делать.

Нахождение параметра

Найти сопротивление — значит, рассчитать потери тока. Существует 2 принципиально разных подхода к расчёту. В одном случае он ведётся для электрической цепи, а в другой — для материала. Если во втором случае всё предельно понятно, используется одна формула, в которую подставляют размеры тела и табличное значение удельной проводимости, то для электрической цепи не так всё просто.

В цепи может встречаться 3 вида соединения элементов:

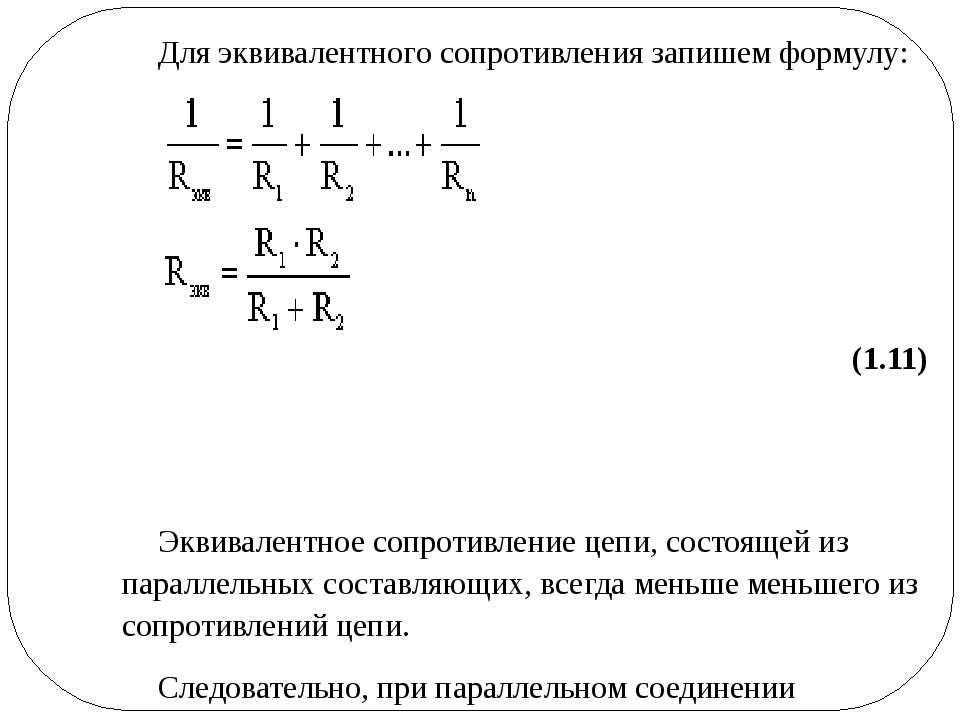

1. Параллельное. При таком соединении цепь разветвляется, то есть появляются ветви, по которым течёт ток. Ветви могут пересекаться между собой.
2. Последовательное. Схема соединения представляет единую цепь, в которой нет разветвлений.
3. Смешанное. Состоит из комбинированного соединения, включающего комбинации из параллельного и последовательного подключения.

Вычисление сопротивления для каждого типа соединения имеет особенности. При последовательном включении общее значение определяется путём простого складывания: R = r1 + r2 +…+ rn. При параллельном же соединении полное сопротивление цепи будет меньше самого малого из сопротивлений ветвей. Для такого включения верна формула: 1 / R = 1 / r1 + 1 / r2 +…+ 1 / rn.

Принцип расчёта смешанного соединения построен на группировке электрической цепи по виду подключения элементов. Определение параметра выполняют поочерёдно. Сначала высчитывают сопротивление одного узла, включающего однотипное соединение, затем к результату добавляют следующий элемент. Эту операцию повторяют до тех пор, пока не останется один элемент.

В радиотехнике деталь, применяющуюся в качестве сопротивления, называют резистором. С его помощью обозначают и так называемый эквивалентный параметр, используемый при расчётах электрических цепей. Его вводят, если нужно определить, например, мощность источника тока, выходное напряжение.

Таким образом, чтобы правильно посчитать сопротивление, нужно учитывать несколько факторов. При этом нужно помнить о единой системе измерений. Следует придерживаться СИ. Все величины, используемые в формулах, должны подставляться в стандартных единицах измерения. Почти во всех таблицах значение удельного сопротивления даётся в мм2/м, что связано с измерением площади.

Зависимость удельного сопротивления от температуры

Говоря об удельном сопротивлении, нельзя упомянуть о влиянии температуры окружающей среды на его значение. Однако, это влияние будет разным для каждого материала. Это объясняется одним важным параметром $α$ — температурным коэффициентом.

Температурный коэффициент используется в формула для расчета удельного сопротивления с учетом изменения температуры:

$ρ_t =ρ_0 • [1+α•(t-t_0)]$, где

• $ρ_0$ — удельное сопротивление при 20 С*,
• $α$ — температурный коэффициент,
• $t-t_0$ — разница температур.

Рассчитаем удельное сопротивление меди при -30 C и +30 C .

Пример 1

Для расчета удельного сопротивления при +30 C*, нужно взять первую формулу и подставить известные значения:

$ρ_t=ρ_0 • [1+α•(t-t_0)]=0,017• [1+0,0039•(30-20)]=0,017•[1+(0,0039•10)]=0,0176 $

Для расчета удельного сопротивления при -30 C*, нужно взять вторую формулу и выполнить аналогичный расчет:

$ρ_t=ρ_0 • [1+α•(t-t_0)]=0,017 • [1+(0,0039 • (– 30 – 20)=0,0136$

Исходя из расчетов можно сделать вполне логичный вывод, который заключается в следующем.

Замечание 2

Чем выше температура окружающей среды, тем выше удельное сопротивление.

Связь с удельной проводимостью

В изотропных материалах связь между удельным сопротивлением ρ {displaystyle rho } и удельной проводимостью σ {displaystyle sigma } выражается равенством

ρ = 1 σ . {3}sigma _{ij}({vec {r}})E_{j}({vec {r}}).}

Из этого равенства и приведённого ранее соотношения для E i ( r → ) {displaystyle E_{i}({vec {r}})} следует, что тензор удельного сопротивления является обратным тензору удельной проводимости. С учётом этого для компонент тензора удельного сопротивления выполняется:

ρ 11 = 1 det ( σ ) [ σ 22 σ 33 − σ 23 σ 32 ] , {displaystyle rho _{11}={frac {1}{det(sigma )}}[sigma _{22}sigma _{33}-sigma _{23}sigma _{32}],} ρ 12 = 1 det ( σ ) [ σ 33 σ 12 − σ 13 σ 32 ] , {displaystyle rho _{12}={frac {1}{det(sigma )}}[sigma _{33}sigma _{12}-sigma _{13}sigma _{32}],}

где det ( σ ) {displaystyle det(sigma )} — определитель матрицы, составленной из компонент тензора σ i j {displaystyle sigma _{ij}} . Остальные компоненты тензора удельного сопротивления получаются из приведённых уравнений в результате циклической перестановки индексов.

Формулировка закона

Закон Ома говорит, что сила тока (I) отдельно взятого участка цепи пропорциональна напряжению на этом участке и обратно пропорциональна его сопротивлению.

Следует заметить, что в таком виде закон остается верным только для однородного участка цепи. Однородной называется та часть электрической цепи, которая не содержит источника тока. Как пользоваться законом Ома в неоднородной цепи, будет рассмотрено ниже.

Позже опытным путем было установлено, что закон остается справедливым и для растворов электролитов в электрической цепи.

Что такое ЭДС и откуда она берется

ЭДС расшифровывается, как электродвижущая сила. Обозначается греческой буквой ε и измеряется, как и напряжение, в Вольтах.

• ЭДС — это сила, которая движет заряженные частицы в цепи. Она берется из источника тока. Например, из батарейки.

Химическая реакция внутри гальванического элемента (это синоним батарейки) происходит с выделением энергии в электрическую цепь. Именно эта энергия заставляет частицы двигаться по проводнику.

Зачастую напряжение и ЭДС приравнивают и говорят, что это одно и то же. Формально, это не так, но при решении задач чаще всего и правда нет разницы, так как эти величины обе измеряются в Вольтах и определяют очень похожие по сути своей процессы.

В виде формулы Закон Ома для полной цепи будет выглядеть следующим образом:

Любой источник не идеален. В задачах это возможно («источник считать идеальным», вот эти вот фразочки), но в реальной жизни — точно нет. В связи с этим у источника есть внутреннее сопротивление, которое мешает протеканию тока.

Решим задачу на полную цепь.

Задачка

Найти силу тока в полной цепи, состоящей из одного резистора сопротивлением 3 Ом и источником с ЭДС равной 4 В и внутренним сопротивлением 1 Ом

Решение:

Возьмем закон Ома для полной цепи:

I = ε/(R + r)

Подставим значения:

I = 4/(3+1) = 1 A

Ответ: сила тока в цепи равна 1 А.

Как образуется сопротивление проводников

Современные воззрения говорят: свободные электроны перемещаются по проводнику со скоростью порядка 100 км/с. Под действием возникающего внутри поля дрейф упорядочивается. Скорость перемещения носителей вдоль линий напряженности мала, составляет единицы сантиметров в минуту. В ходе движения электроны сталкиваются с атомами кристаллической решетки, некая доля энергии переходит в тепло. И меру этого преобразования принято называть сопротивлением проводника. Чем выше, тем больше электрической энергии переходит в тепло. На этом основан принцип действия обогревателей.

Параллельно контексту идет численное выражение проводимости материала, которое можно увидеть на рисунке. Для получения сопротивления полагается единицу разделить на указанное число. Ход дальнейших преобразований рассмотрен выше. Видно, что сопротивление зависит от параметров – температурное движение электронов и длина их свободного пробега, что прямо приводит к строению кристаллической решётки вещества. Объяснение – сопротивление проводников отличается. У меди меньше алюминия.

Когда «сопротивление бесполезно»

Электрический ток — умный и хитрый парень. Если у него есть возможность обойти резистор и пойти по идеальному проводнику без сопротивления, он это сделает. При этом с резисторами просто разных номиналов это не сработает: он не пойдет просто через меньшее сопротивление, а распределится согласно закону Ома — больше тока пойдет туда, где сопротивление меньше, и наоборот.

А вот на рисунке ниже сопротивление цепи равно нулю, потому что ток через резистор не пойдет.

Ток идет по пути наименьшего сопротивления.

Теперь давайте посмотрим на закон Ома для участка цепи еще раз.

Подставим сопротивление, равное 0. Получается, что знаменатель равен нулю, а на математике говорят, что на ноль делить нельзя. Но мы вам раскроем страшную тайну, только не говорите математикам: на ноль делить можно. Если совсем упрощать такое сложное вычисление (а именно потому что оно сложное, мы всегда говорим, что его нельзя производить), то получится бесконечность.

То есть:

I = U/0 = ∞

Такой случай называют коротким замыканием — когда величина силы тока настолько велика, что можно устремить ее к бесконечности. В таких ситуациях мы видим искру, бурю, безумие — и все ломается.

Это происходит, потому что две точки цепи имеют между собой напряжение (то есть между ними есть разница). Это как если вдоль реки неожиданно появляется водопад. Из-за этой разницы возникает искра, которую можно избежать, поставив в цепь резистор.

Именно во избежание коротких замыканий нужно дополнительное сопротивление в цепи.

Катушка индуктивности

Катушки индуктивности представляет собой устройство, главной частью которого является проводящий металл, скрученный в некое подобие колец либо обернутый вокруг диэлектрического сердечника. Если через такое устройство проходит электрический ток, то формируется местное магнитное поле. Это происходит из-за концентрации переменного магнитного поля.

Для вычислительной техники используется дроссель, который применяется для питания различного высокоточного оборудования. Устройство требуется для снижения колебаний переменного напряжения. С добавлением частоты сопротивление соответственно увеличивается. Технические параметры дросселя зависят от площади поперечного сечения проводящего материала, числа витков вокруг сердечника из диэлектрика.

Электросопротивление других металлов

Кроме меди и алюминия, в электротехнике используются другие металлы и сплавы:

• Железо. Удельное сопротивление стали выше, но она прочнее, чем медь и алюминий. Стальные жилы вплетаются в кабеля, предназначенные для прокладки по воздуху. Сопротивление железа слишком велико для передачи электроэнергии, поэтому при расчёте сечения жилы не учитываются. Кроме того, оно более тугоплавкое, и из него изготавливаются вывода для подключения нагревателей в электропечах большой мощности;
• Нихром (сплав никеля и хрома) и фехраль (железо, хром и алюминий). Они обладают низкой проводимостью и тугоплавкостью. Из этих сплавов изготавливаются проволочные резисторы и нагреватели;
• Вольфрам. Его электросопротивление велико, но это тугоплавкий металл (3422 °C). Из него изготавливаются нити накала в электролампах и электроды для аргонно-дуговой сварки;
• Константан и манганин (медь, никель и марганец). Удельное сопротивление этих проводников не меняется при изменениях температуры. Применяются в претензионных приборах для изготовления резисторов;
• Драгоценные металлы – золото и серебро. Обладают самой высокой удельной проводимостью, но из-за большой цены их применение ограничено.

Материалы высокой проводимости

К наиболее широкораспрстраненным материалам высокой проводимости следует отнести медь и алюминий (Сверхпроводящие материалы, имеющие типичное сопротивление в 10-20 раз ниже обычных проводящих материалов (металлов) рассматриваются в разделе Сверхпроводимость).

Медь

Преимущества меди, обеспечивающие ей широкое применение в качестве проводникового материала, следующие:

1. малое удельное сопротивление;
2. достаточно высокая механическая прочность;
3. удовлетворительная в большинстве случаев применения стойкость по отношению к коррозии;
4. хорошая обрабатываемость: медь прокатывается в листы, ленты и протягивается в проволоку, толщина которой может быть доведена до тысячных долей миллиметра;
5. относительная легкость пайки и сварки.

Медь получают чаще всего путем переработки сульфидных руд. После ряда плавок руды и обжигов с интенсивным дутьем медь, предназначенная для электротехнических целей, обязательно проходит процесс электролитической очистки.

В качестве проводникового материала чаще всего используется медь марок М1 и М0. Медь марки М1 содержит 99.9% Cu, а в общем количестве примесей (0.1%) кислорода должно быть не более 0,08%. Присутствие в меди кислорода ухудшает ее механические свойства. Лучшими механическими свойствами обладает медь марки М0, в которой содержится не более 0.05% примесей, в том числе не свыше 0.02% кислорода.

Медь является сравнительно дорогим и дефицитным материалом, поэтому она все шире заменяется другими металлами, особенно алюминием.

В отдельных случаях применяются сплавы меди с оловом, кремнием, фосфором, бериллием, хромом, магнием, кадмием. Такие сплавы, носящие название бронз, при правильно подобранном составе имеют значительно более высокие механические свойства, чем чистая медь.

Алюминий

Алюминий является вторым по значению после меди проводниковым материалом. Это важнейший представитель так называемых легких металлов: плотность литого алюминия около 2.6, а прокатанного — 2.7 Мг/м3. Т.о., алюминий примерно в 3.5 раза легче меди. Температурный коэффициент расширения, удельная теплоемкость и теплота плавления алюминия больше, чем меди. Вследствие высоких значений удельной теплоемкости и теплоты плавления для нагрева алюминия до температуры плавления и перевода в расплавленное состояние требуется большая затрата тепла, чем для нагрева и расплавления такого же количества меди, хотя температура плавления алюминия ниже, чем меди.

Алюминий обладает пониженными по сравнению с медью свойствами — как механическими, так и электрическими. При одинаковом сечении и длине электрическое сопротивление алюминиевого провода в 1.63 раза больше, чем медного. Весьма важно, что алюминий менее дефицитен, чем медь.

Для электротехнических целей используют алюминий, содержащий не более 0. 5% примесей, марки А1. Еще более чистый алюминий марки АВ00 (не более 0.03% примесей) применяют для изготовления алюминиевой фольги, электродов и корпусов электролитических конденсаторов. Алюминий наивысшей чистоты АВ0000 имеет содержание примесей не более 0ю004%. Добавки Ni, Si, Zn или Fe при содержании их 0.5% снижают γ отожженного алюминия не более, чем на 2-3%. Более заметное действие оказывают примеси Cu, Ag и Mg, при том же массовом содержании снижающие γ алюминия на 5-10%. Очень сильно снижают электропроводность алюминия Ti и Mn.

Алюминий весьма активно окисляется и покрывается тонкой оксидной пленкой с большим электрическим сопротивлением. Эта пленка предохраняет металл от дальнейшей коррозии.

Алюминиевые сплавы обладают повышенной механической прочностью. Примером такого сплава является альдрей, содержащий 0.3-0.5% Mg, 0.4-0.7% Si и 0.2-0.3% Fe. В альдрее образуется соединение Mg2Si, которое сообщает высокие механические свойства сплаву.

Железо и сталь

Железо (сталь) как наиболее дешевый и доступный металл, обладающий к тому же высокой механической прочностью, представляет большой интерес для использования в качестве проводникового материала. Однако даже чистое железо имеет значительно более высокое сравнительно с медью и алюминием удельное сопротивление; ρ стали, т.е. железа с примесью углерода и других элементов, еще выше. Обычная сталь обладает малой стойкостью коррозии: даже при нормальной температуре, особенно в условиях повышенной влажности, она быстро ржавеет; при повышении температуры скорость коррозии резко возрастает. Поэтому поверхность стальных проводов должна быть защищена слоем более стойкого материала. Обычно для этой цели применяют покрытие цинком.

В ряде случаев для уменьшения расхода цветных металлов применяют так называемый биметалл. Это сталь, покрытая снаружи слоем меди, причем оба металла соединены друг с другом прочно и непрерывно.

Натрий

Весьма перспективным проводниковым материалом является металлический натрий. Натрий может быть получен электролизом расплавленного хлористого натрия NaCl в практически неограниченных количествах. Из сравнения свойств натрия со свойствами других проводниковых металлов видно, что удельное сопротивление натрия примерно в 2. 8 раза больше ρ меди и в 1.7 раз больше ρ алюминия, но благодаря чрезвычайно малой плотности натрия (плотность его почти в 9 раз меньше плотности меди), провод из натрия при данной проводимости на единицу длины должен быть значительно легче, чем провод из любого другого металла. Однако натрий чрезвычайно активен химически (он интенсивно окисляется на воздухе, бурно реагирует с водой), почему натриевый провод должен быть защищен герметизирующей оболочкой. Оболочка должна придавать проводу необходимую механическую прочность, так как натрий весьма мягок и имеет малый предел прочности при деформациях.

Пример из практики

Последовательно с источником освещения включен тестер. Напряжение осветительного прибора = 220 Вольт. Мощность неизвестна. На показателе амперметра указано 276 миллиампер тока. Какая величина у спирали лампы при последовательном включении в схему резисторов?

Формула нахождения сопротивления спирали

Электросопротивление представляет собой физическую величину, которая соответствует степени препятствия движению электрических частиц у каждого материала. Возможно измерить уровень величины мультиметром. В таком случае придется находить значение по формуле. Для предотвращения попадания электрического тока на непредназначенные для этого участки желательно заземлять линии передачи. Данная физическая величина используется во многих радиодеталях, например, светодиодах. В электрической цепи, чтобы узнать величину, требуется подключить к вольтметру фазу и ноль при известной силе тока, затем рассчитать по закону Ома.

Источники

• https://rusenergetics.ru/ustroistvo/udelnoe-soprotivlenie
• https://hmelectro.ru/poleznye_statyi/chto-takoe-soprotivlenie
• https://nauka.club/fizika/raschyet-soprotivleniya-provodnik%D0%B0.html
• https://tokzamer.ru/informaciya/formula-elektricheskogo-soprotivleniya-dlya-novichkov
• https://master-pmg.ru/cvetmet/kak-najti-udelnoe-soprotivlenie.html
• https://skysmart.ru/articles/physics/zakon-oma
• https://amperof.ru/elektroenergia/soprotivlenie-toka-formula.html
• https://PlazmoSvarka. ru/metally/soprotivlenie-medi.html

Резисторы серии

и параллельные резисторы

Google Ads

• Изучив этот раздел, вы сможете:
• Расчет значений полного сопротивления в сетях с последовательным сопротивлением.
• Используйте соответствующие формулы для расчета сопротивления в сетях с параллельным сопротивлением.
•   • Обратное значение суммы обратных чисел.
•   • Произведение сверх суммы.
• Расчет значений полного сопротивления в последовательно/параллельно соединенных сетях.

Расчеты в последовательном и параллельном соединении резисторов

Компоненты, включая резисторы в цепи, могут быть соединены вместе двумя способами:

ПОСЛЕДОВАТЕЛЬНО, так что через все компоненты протекает один и тот же ток, но разность потенциалов (напряжение) различна. может существовать в каждом из них.

ПАРАЛЛЕЛЬНО, так что на всех компонентах существует одинаковая разность потенциалов (напряжение), но каждый компонент может проводить разный ток.

Рис. 4.2.1 Резисторы, включенные последовательно

Рис. 4.2.2 Резисторы, включенные параллельно

В любом случае (для резисторов) общее сопротивление части цепи, содержащей резисторы, может быть рассчитано с использованием методов, описанных ниже. .

Способность таким образом вычислять комбинированное (общее) значение резисторов позволяет легко определять неизвестные значения сопротивления, тока и напряжения для довольно сложных цепей с использованием относительно простых методов. Это очень полезно при поиске неисправностей.

ПРЕЖДЕ ЧЕМ ПРОДОЛЖАТЬ ПРОДОЛЖЕНИЕ, ПОПРАКТИЧЕСКИ ИСПОЛЬЗУЙТЕ ФОРМУЛЫ ДЛЯ РАСЧЕТА СУММАРНЫХ ЗНАЧЕНИЙ ПОСЛЕДОВАТЕЛЬНЫХ И ПАРАЛЛЕЛЬНЫХ РЕЗИСТОРОВ.

Для резисторов, соединенных последовательно:

Общее сопротивление двух или более резисторов, соединенных последовательно , определяется простым сложением значений отдельных резисторов, чтобы найти общую сумму (R _TOT ):

Для резисторов параллельно:

Для расчета общего сопротивления цепи с параллельными резисторами можно использовать следующую формулу.

Однако обратите внимание, что эта формула НЕ дает вам общее сопротивление R _TOT .
Это дает вам ОБРАТНУЮ величину R _TOT или:

Это совсем другое значение — и НЕ полное сопротивление. Это 1, деленное на R _TOT . Чтобы получить правильное значение для R _TOT (которое будет обратным 1/R _TOT , т. е. R _TOT /1, просто нажмите кнопку обратного вычисления на вашем калькуляторе (обозначена 1/x или x-1)

Еще один способ расчета параллельных цепей.

Общее сопротивление двух резисторов, включенных параллельно без учета обратных величин, определяется по формуле:

Эту формулу часто называют «произведением на сумму».

Он рассчитывает только ДВА резистора параллельно? Ну да, но это не большая проблема. Если имеется более двух параллельных резисторов, просто выберите два из них и вычислите общее сопротивление для этих двух, а затем используйте это общее сопротивление, как если бы это был один резистор, и сделайте еще одну пару с третьим резистором. Вычислите новую сумму и так далее, пока не включите все параллельные резисторы в эту конкретную сеть.

О, еще кое-что, что нужно помнить о произведении на сумму, видите скобки вокруг суммы (нижняя часть) формулы? Это означает, что вы должны решить это ДО того, как будете использовать его для деления продукта (верхней части) на . Если вы этого не сделаете, ваш ответ будет неправильным.

Звучит сложно? На самом деле нет, это просто вопрос повторения, и на практике вы не часто сталкиваетесь с множеством параллельных сетей с гораздо большим количеством резисторов, чем с двумя. Тем не менее, какую формулу вы выберете, зависит от вас, обратные или произведение на сумму.

Советы

Использование метода обратной зависимости

Если вы используете метод обратной связи для параллельных цепей, НЕ ЗАБЫВАЙТЕ, что после сложения обратных величин отдельных резисторов необходимо снова найти обратную величину.1/R1+1/R2 +1/R3 = 1/R _TOT , и чтобы найти R _TOT , вы должны найти обратную величину 1/R _TOT .

Упрощение цепей

Для комбинированных последовательных и параллельных цепей сначала разработайте участок цепи (последовательный или параллельный). Затем перерисуйте схему, заменив участок, сопротивление которого вы нашли, одним резистором. Теперь у вас есть упрощенная схема, в которой нужно найти R _ТОТ .

Вы можете использовать формулу «произведение на сумму»:

Для цепей с более чем двумя параллельными резисторами просто определите два параллельных резистора, используя формулу произведения на сумму, а затем перерисуйте схему, заменив два резисторы с одним резистором, значение которого является комбинированным сопротивлением двух.

Теперь вы можете использовать первое комбинированное значение в качестве одного резистора со следующим параллельным резистором и так далее. Таким образом, можно вычислить большое количество параллельных резисторов, используя произведение на сумму.

Когда все параллельные резисторы имеют одинаковое значение.

Если несколько одинаковых параллельных резисторов подключены, общее сопротивление будет равно значению резистора, умноженному на обратную величину количества резисторов.

т. е. два резистора 12 кОм, соединенные параллельно, имеют суммарное сопротивление

12 кОм x 1/2 = 6 кОм

Три резистора по 12 кОм, соединенные параллельно, имеют суммарное сопротивление

12 кОм x 1/3 = 0 кОм и т. д.

Проверка вашего ответа

Суммарное значение любого количества параллельных резисторов всегда будет МЕНЬШЕ, чем значение наименьшего отдельного резистора в сети. Используйте этот факт, чтобы проверить свои ответы.

Комбинированное последовательное и параллельное соединение

Попробуйте выполнить несколько расчетов, основанных на последовательном и параллельном соединении резисторов. Для этого вам просто нужно использовать информацию на этой странице и на странице «Советы по расчету резисторов». Вас просят определить общее сопротивление для каждой цепи. Вы можете выбрать, какую формулу использовать

Вы также можете получить помощь по математике, загрузив нашу бесплатную брошюру «Советы по математике».

Прежде чем начать, подумайте об этих нескольких советах. Они облегчат проблемы, если вы будете внимательно следовать им.

1. Подготовьте ответы с помощью карандаша и бумаги; перерисуйте схему, над которой вы работаете.

2. Конечно, ответом будет не просто число, это будет определенное количество Ом, не забудьте указать правильную единицу измерения (например, Ом, кОм или МОм), иначе ваш ответ не имеет смысла.

3. При вводе значений в калькулятор конвертируйте все значения кОм или МОм в омы с помощью клавиши EXP. Если вы ошибетесь здесь, это даст действительно глупые ответы, в тысячи раз большие или слишком маленькие.

Итак, вы прочитали эти инструкции и готовы приступить к работе. Вот способ решить типичную проблему на бумаге, чтобы (с практикой) вы не запутались.

Пример последовательной и параллельной цепи.

Хорошо, здесь есть что вспомнить, так почему бы не попробовать несколько практических вопросов в модуле «Резисторы» 4.5 по нахождению общего сопротивления некоторых резисторных цепей?

Google Ads

Расчет общего сопротивления — физика для старших классов

Все ресурсы по физике для старших классов

6 диагностических тестов
233 практических теста
Вопрос дня
Карточки
Learn by Concept

← Предыдущая 1 2 Следующая →

Справка по физике для старших классов »
Электричество и магнетизм »
Электрические схемы »
Резисторы »
Расчет полного сопротивления

Десять резисторов, каждый с определенным сопротивлением, установлены последовательно. Каково их эквивалентное сопротивление?

Возможные ответы:

Правильный ответ:

Пояснение:

Для резисторов, соединенных последовательно, эквивалентное сопротивление представляет собой сумму отдельных сопротивлений.

Поскольку все резисторы в этой задаче равны, мы можем упростить с помощью умножения.

Сообщить об ошибке

Десять резисторов, каждый с сопротивлением, установлены параллельно. Чему равно сопротивление?

Возможные ответы:

Правильный ответ:

Объяснение:

Для резисторов, включенных параллельно, эквивалентное сопротивление можно найти, суммируя обратные величины отдельных сопротивлений, а затем вычисляя обратную величину результирующей суммы.

Поскольку все резисторы в этой задаче равны, мы можем упростить путем умножения.

Сообщить об ошибке

Двенадцать резисторов одинакового сопротивления установлены последовательно. Если общее сопротивление , каково сопротивление каждого резистора?

Возможные ответы:

Правильный ответ:

Пояснение:

Общее сопротивление последовательно соединенных резисторов равно сумме сопротивлений отдельных резисторов.

В данном случае мы знаем общее сопротивление и количество резисторов, и нам говорят, что все резисторы одинаковой силы. Это означает, что мы можем упростить эту задачу, используя умножение.

Мы можем использовать общее сопротивление для определения индивидуального значения.

Сообщить об ошибке

Три резистора соединены последовательно. Они имеют , и сопротивление соответственно. Каково общее сопротивление?

Возможные ответы:

Правильный ответ:

Объяснение:

При последовательной работе общее сопротивление равно сумме индивидуальных сопротивлений.

Используйте данные значения для каждого отдельного резистора, чтобы найти общее сопротивление.

Сообщить об ошибке

Шесть резисторов расположены последовательно. Их сопротивления равны , , , , , и . Каково их общее сопротивление?

Возможные ответы:

Правильный ответ:

Объяснение:

При последовательной работе общее сопротивление равно сумме индивидуальных сопротивлений.

Используйте данные значения для каждого отдельного резистора, чтобы найти общее сопротивление.

Сообщить об ошибке

Три резистора включены в параллельную цепь. Они имеют сопротивления , и , соответственно. Каково их общее сопротивление?

Возможные ответы:

Правильный ответ:

Объяснение:

Формула для параллельных резисторов:

Используя заданные индивидуальные сопротивления, мы можем найти общее сопротивление цепи.

Сообщить об ошибке

Два последовательно соединенных резистора имеют сопротивление и сопротивление соответственно. Каково общее сопротивление?

Возможные ответы:

Правильный ответ:

Объяснение:

Для последовательно соединенных резисторов общее сопротивление равно сумме сопротивлений каждого отдельного резистора.

Мы можем использовать индивидуальные сопротивления из вопроса, чтобы найти общее сопротивление.

Сообщить об ошибке

Каково общее сопротивление последовательной цепи с резисторами , , и ?

Возможные ответы:

Правильный ответ:

Объяснение:

Для последовательной цепи формула для полного сопротивления:

Нам даны значения каждого сопротивления, что позволяет нам суммировать их, чтобы найти общее сопротивление в цепи.

Сообщить об ошибке

Каково общее сопротивление параллельной цепи с резисторами , , и ?

Возможные ответы:

Правильный ответ:

Объяснение:

Формула для параллельного сопротивления:

Нам даны значения для каждого отдельного резистора, что позволяет нам найти общее сопротивление.

Сообщить об ошибке

Рассчитать сопротивление медного провода с площадью поперечного сечения и длиной .

Возможные ответы:

Правильный ответ:

Объяснение:

Сопротивление провода определяется следующим уравнением:

Даны удельное сопротивление (), площадь поперечного сечения и длина.
