Как отремонтировать солнечный фонарь своими руками | Своими руками

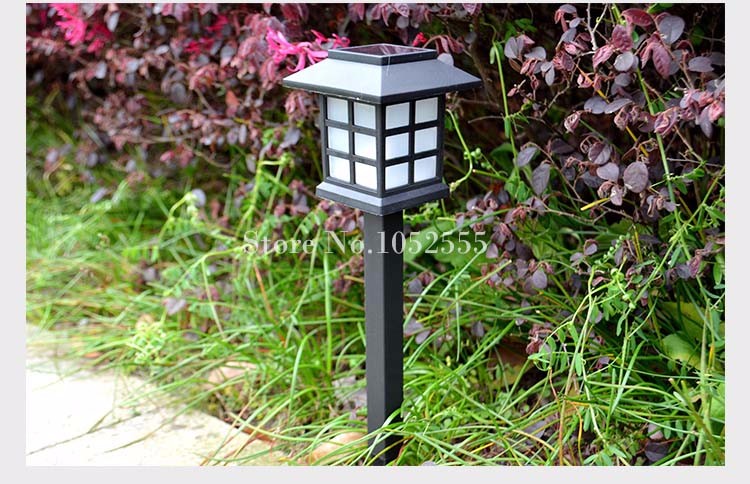

Солнечные фонарики для сада есть почти у всех. И ломаются они часто. И что же? Покупать новые? Отнюдь!

Я использую садовые фонарики на солнечных батареях на даче больше 5 лет и с уверенностью заявляю, что даже самые дешевые и ненадежные из них очень просто вернуть к жизни. Электрическая схема садового фонаря настолько проста, что там вроде бы нечему ломаться… если бы не плохое качество сборки.

Самая распространенная неисправность – плохой контакт аккумулятора с контейнером питания. Не буду рекомендовать народный метод – ударить по фонарику, так как эффект если и будет, то кратковременный. Правильное решение – разобрать и зачистить контакты контейнера питания и полюса аккумулятора.

Само устройство очень простое. Темное стеклышко – это солнечная батарея. Ток, который она вырабатывает в светлое время суток, заряжает аккумулятор, питающий светодиод в темное время суток. Включением светильника управляют фотоэлемент и микропроцессор (в самых простых фонариках – транзисторы).


ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>


Для излучения света применяются светодиоды, они, в отличие от ламп накаливания, имеют значительно меньший ток потребления, а следовательно, могут светить дольше.

Фотоэлемент – это полупроводниковый прибор, который преобразует световую энергию в электрическую. Обычно располагается в одной плоскости с солнеч-ной батареей или они выполнены одним блоком.

Микропроцессор может задавать разные режимы работы светильников – например, переливающиеся цветами гирлянды или мерцающие свечи.

Далее я перечислю наиболее частые поломки фонариков на солнечныхъ батарейках  и способы их устранения.

Плохой контакт аккумулятора с контейнером питания

Если фонарик раньше не использовался, вполне вероятно, что проблема заключается в неудаленной стартовой полоске (вкладыш между аккумулятором и контейнером).


Ссылка по теме: Как зарядить гелевый аккумулятор – ремонт и восстановление


Если же фонарик какое-то время работал, а потом начал «хандрить», стоит зачистить окислившиеся контакты контейнера (скажем, наждачной бумагой).

Возможно, аккумулятор несколько смещен по отношению к контактам контейнера (а такое может случиться, если производитель сэкономил и использовал нестандартный контейнер). В этом случае нужно аккуратно вытянуть минусовую пружинку, предварительно вытащив аккумулятор. Дополнительно рекомендую закрепить аккумулятор в контейнере при помощи двустороннего скотча.

Аккумулятор полностью разряжен

Либо аккумулятор вышел из строя, либо он не заряжался, например, потому, что фонарик установлен в тени. В этом случае можно проверить напряжение на аккумуляторе с помощью тестера (напряжение должно быть в пределах от 1,1 до 1,4 В) и попробовать подзарядить аккумулятор, установив фонарик в солнечном месте.


Читайте также: Предпусковой подогреватель для двигателя своими руками


Солнечный фонарь не зажигается в темноте или горит и на свету, и в темноте

Возможно, проблема кроется в паяных соединениях, и придется вскрыть корпус фонарика.

Я первым делом проверяю, все ли провода на месте, нет ли обломов или отрывов, а также насколько качественно выполнены места пайки проводов. Если в местах пайки виден зеленый, синий или белый налет в виде кристалликов соли, значит, пайку выполнили активным флюсом, а места паек не промыли. Такая технология применяется для ускорения процесса сборки, но вот качество при этом сильно страдает. В уличных условиях происходит ускоренная коррозия в местах пайки, которая ухудшает контакт или даже растворяет пайку.

Разноцветный «иней» на печатной плате внутри фонарика я удаляю ватным диском, смоченным в ацетоне. Просто протираю плату, до тех пор пока ватка не будет чистой. Потом промываю плату под струей горячей воды из-под крана, растирая жесткой кисточкой для лучшего смыва остатков флюса, затем тщательно просушиваю. После этого, как правило, фонарик начинает работать в обычном режиме. У меня, например, прошедший подобное испытание светильник уже не-

сколько лет успешно работает. Правда, дополнительно я обработал все соединения корпуса бесцветным герметиком, так как после разборки и сборки швы могли сойтись неплотно.

Фонарик на солнечных батарейках целый день стоял на солнце, а с наступлением сумерек погас очень быстро

Скорее всего, аккумулятор устарел, обычно его срок службы не больше 5 лет. Старый аккумулятор быстро теряет свою емкость, и фонарик с таким аккумулятором долго не посветит.

А может быть, помутнел (от времени) защитный колпак над солнечной батареей. Особенно часто это происходит у бюджетных моделей, колпак которых выполнен из оргстекла. В более дорогих фонариках используется обычное стекло, оно служит дольше. Если оргстекло испачкалось, его можно помыть с использованием моющего средства для стекол. Только учтите, что абразивные порошки и пасты оргстеклу противопоказаны!


Читайте также: Подсветка для клавиатуры своими руками


Если стеклышко корпуса солнечного фонарика разбилось

В этом случае можно попробовать решить проблему, подобрав подходящую замену из подручных материалов. Так, я заменил сломанный корпус фонарика куском пластиковой бутылки. Пусть цветопередача немного изменилась, но фонарь продолжает свою службу.

©А.БЕЛК Московская обл.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Восстановление солнечных элементов от садовых фонарей — Секрет Мастера

Главная » Ремонт своими руками

Автор Master На чтение 3 мин. Просмотров 173 Опубликовано

Показан пример удачного ремонта своими руками поврежденных коррозией солнечных элементов садовых фонарей. Секрет Мастера благодарит автора Cosmogor за предоставленные инструкции и подробный мастер класс восстановления солнечной батареи.

Содержание

  1. Как сделать ремонт солнечной батареи своими руками
  2. Причины поломок светильников
  3. Восстанавливаем солнечные элементы
  4. Итоги ремонта

Солнечный фонарь

Были приобретены дешёвые садовые фонари на солнечных элементах. Приобретено сразу двадцать штук. Целое лето они стояли в саду и в ночное время радовали глаз. Но к концу лета часть фонарей перестала работать. На следующий год история повторилась. К концу сезона все фонари перестали работать. Это ОБИДНО!

Причины поломок светильников

Разбор светильников выявил причину поломок. Крепление солнечного элемента негерметично. Вода легко проникала в корпус фонаря и вызывала электрокоррозию. И…  быструю смерть электроники. В некоторых фонарях после разборки наблюдалась очень печальная картина. На платах все дорожки  исчезли или окислились до порошка. Схемы были фактически уничтожены. Даже у светодиодов ножки съедены коррозией. (Автор подтверждает такую проблему. В благополучном по экологии районе подобная картина была замечена в разрушении электроники светильников через 6 — 8 лет при отсутствии протечек воды)

Выкинуть светильники конечно просто. Но настоящий мастер попытается своими руками восстановить то, что можно использовать в дальнейших поделках. Самое ценное в садовом фонаре это солнечная батарея.

При разборке ни одна солнечная батарея не была рабочей. Коррозия не щадила металл. На фото хорошо видно как съедено коррозией металлической покрытие у положительного электрода. На одном элементе коррозия съела и электроды!

Съеденная коррозией металлизацияСъеденный коррозией электрод

Восстанавливаем солнечные элементы

Аккуратно разбираем фонарь. Главное не оторвать металлические электроды  припаянные к солнечному элементу.

Но как же можно припаять провод к стеклу с которого слетел электрод?

Приступим к восстановлению солнечного элемента.

  1. Для ремонта необходимо приобрести токопроводящий клей, например такой, как на фото.

    Токопроводящий клей

  2. Отпаиваем провода от электродов, если таковы ещё остались.

    Отпаиваем проводники

  3. Зачищаем от краски, лака, если есть плёнка, то убираем её тоже. Ширина зачистки несколько миллиметров в том месте где были провода припаяны.

    Зачищаем повреждения

  4. Обезжириваем поверхность.
  5. Клеем восстанавливаем съеденный коррозией электрод. Наносим на зачищенное место клей. Даём клею высохнуть.

    Наносим токопроводящий клей

  6. Прислоняем провод к месту нанесения клея и капаем припой, буквально чуть-чуть и не более. В этом состоянии провода ещё слабо держатся на элементе, при малейшем рывке провод оторвется. Провод закрепляем на стекле термоклеем.

    Присоединяем проводник

В принципе на этом шаге восстановление солнечного элемента своими руками и заканчивается.

Присоединяем проводникЗакрепляем проводник термоклеемОтремонтированный солнечный элемент

Итоги ремонта

Из двадцати солнечных элементов удалось восстановить девятнадцать штук, это хороший процент. В солнечный день каждый элемент дает напряжение 2…2.5 вольт при токе в десятки миллиампер, что вполне достаточно для построения питания от солнечной энергии различных поделок или изготовления солнечного зарядного устройства.

Материал для публикации любезно предоставил автор Cosmogor. Спасибо Cosmogor!

Смотрите интересные поделки на солнечных батареях

восстановление ремонт садовый фонарь солнечная батарея солнечный элемент

7 Идеи проекта солнечного света своими руками (с фотографиями)

Недавно я делал много проектов солнечного света своими руками.

Взгляните на одну из моих недавних построек:

А еще я был известен своей изобретательностью, например, с этой самодельной солнечной лампой:

Оказывается, самодельные солнечные фонари — это весело и их легко сделать из царапать.

Итак, в этом посте я делюсь своими любимыми идеями солнечного освещения своими руками, а также пошаговыми инструкциями о том, как сделать их дома.

7 Идеи проекта солнечного освещения своими руками

  1. Самодельные 12-вольтовые солнечные фонари
  2. Самодельные гирлянды на солнечных батареях
  3. 15-минутные солнечные фонари на стеклянных банках
  4. 10-минутные солнечные фонари для винных бутылок
  5. 0 Solar Lanterno
  6. Беспламенная свеча на солнечных батареях
  7. Светодиодные ленты на солнечных батареях

Вот отличная система освещения на солнечных батареях для навесов. Я недавно установил его в сарае моего отца и прекрасно работает.

Навесы идеально подходят для солнечного освещения, потому что обычно они не подключены к сети. Кроме того, они, как правило, имеют минимальные потребности в энергии, поэтому в целом система может оказаться довольно дешевой.

Если у вас есть сарай, Я не могу рекомендовать этот проект солнечного освещения достаточно высоко!

Эти гирлянды на солнечных батареях очень универсальны.

Вы можете повесить их снаружи в качестве уличных гирлянд на солнечных батареях. Вы можете поставить их в своей спальне в качестве гирлянд на солнечных батареях. И вы даже можете повесить их во время праздников в качестве рождественских огней на солнечных батареях.

Материалы

  • Стеклянная банка с обычным горлышком
  • Крышка для стеклянной банки с обычным горлышком
  • Аэрозольная краска по матовому стеклу
  • Дополнительно: Проволочная вешалка для стеклянных банок

Шаг 1.

Подготовка стеклянной банки к покраске

Разложите газету. Поставьте на него банку с каменной кладкой вверх дном. (Я рекомендую делать это на улице или в хорошо проветриваемом помещении!)

Шаг 2: Распылите краску на банку Мейсона

Нанесите на банку ровный слой аэрозольной краски по матовому стеклу.

Подождите 5-10 минут, пока краска высохнет. При желании подправьте все места, которые вы пропустили, прежде чем переходить к следующему шагу.

Шаг 3: Подготовка крышки банки для солнечных батарей

Снимите пластиковую защелку с батарейного отсека, включите переключатель крышки солнечной батареи и полностью размотайте гирлянды солнечных батарей.

Шаг 4. Поместите гирлянды в банку каменщика

Поместите гирлянды в стеклянную банку.

Теперь закрутите крышку.

Проверьте свой солнечный каменщик, заблокировав солнечную панель рукой. Лампочки должны загореться!

Шаг 5. Прикрепите проволочный подвес (дополнительно)

Отсоедините проволочную вешалку, оберните ее вокруг горлышка банки, затем снова зацепите.

Готово! Слишком просто!

Из всех проектов солнечного света в этом списке этот фонарь на солнечной батарее — мой любимый. Это отличный солнечный свет на открытом воздухе, или вы можете использовать его в помещении в качестве декоративного освещения.

Лично я использую свой на тумбочке прямо перед сном. Не как лампу для чтения, а как ночник. Это идеальная яркость прямо перед сном.

Каждую неделю или около того я оставляю свой на солнце для подзарядки. Это делает трюк!

Материалы

  • Винная бутылка
  • Солнечные лампы для бутылок
  • Goo Gone

Шаг 1. Снимите этикетку с бутылки

Снимите как можно большую часть этикетки.

Распылите остатки Goo Gone.

Сотрите этикетку и высушите бутылку.

Шаг 2. Вставьте солнечные фонари

Размотайте солнечные фонари и поместите их в бутылку.

Включите пробку.

Шаг 3. Проверьте свой свет

Проверьте бутылку с вином на солнечных батареях, заблокировав солнечную панель рукой. Смотри, как зажигаются огни!

Вот и все!

Теперь у вас есть отличный повод выпить еще вина. Добро пожаловать. 😉

Я думаю, что эти винные бутылки являются самыми декоративными из всех идей проекта солнечного света своими руками в этом списке. У них просто стильный вид .

5. Одноступенчатый солнечный фонарь Topo Chico

Материалы

  • Бутылка Topo Chico (рекомендую зеленую!)
  • Солнечные лампочки

Инструкции

Размотайте солнечные лампочки и поместите их в бутылку Topo Chico.

Закройте бутылку пробкой, включите свет…

…и ГОТОВО!

Я не солгал, когда сказал, что это всего лишь один шаг!

Вы только что сделали самодельный солнечный фонарь — причем модный — за то время, которое требуется, чтобы выбрать что-нибудь для просмотра на Netflix. Иди ты.

Если вы ищете проект солнечной электроники для начинающих, я не могу рекомендовать его достаточно высоко. Фактически, это был первый проект, который я сделал после того, как научился основам электроники.

Эта самодельная солнечная свеча немного сложнее, потому что требует навыков работы с электроникой. Но я расскажу вам, как сделать это шаг за шагом.

Вот проект солнечного света для тех, кто заинтересован в создании систем солнечной энергии. (Вспомните солнечные панели, контроллеры заряда и 12-вольтовые батареи.)

Собрать солнечную электростанцию ​​проще простого. И это универсальная система освещения, которую вы можете установить в гараже, доме на колесах, фургоне и т. д.

Как сделать фонарь на солнечных батареях

Фонари на солнечных батареях украсят любой задний двор, крыльцо, сад или кемпинг.

Авторы: Валентин Каллен

Крис Макнамара и Валентайн Каллен

Четверг, 28 марта 2019 г.

Наши редакторы независимо исследуют, тестируют и оценивают лучшие продукты. Мы зарабатываем деньги только в том случае, если вы покупаете продукт по нашим ссылкам, и мы никогда не принимаем бесплатные продукты от производителей. Узнать больше

Как сделать солнечный фонарь из консервной банки Мейсона

Солнечные фонари — это умный, забавный, простой и недорогой способ украсить свой задний двор, патио, дорожку, крону дерева, сад или кемпинг. Они быстры и просты в изготовлении, красивы, практичны и не требуют особого ухода (просто время от времени протирайте верхнюю часть солнечной панели). Они также делают отличные подарки. Кто не любит экологичную, чистую возобновляемую энергию?

Материалы и инструменты, которые вам понадобятся

  • Банки Мейсона — размер пинты. В этой статье представлен продукт марки Ball, винтажного синего цвета, с широким горлышком. Прозрачные стеклянные банки работают одинаково хорошо.
  • Набор светильников Solar Pathway —

Вот пример, но подойдет все, что можно приклеить к краю банки Mason Ball.

Размер пинты, широкое горлышко, винтажные светло-голубые банки для консервирования и набор из трех элементов Mosaic Solar Pathway Light.

Кредит: Валентин Каллен

  • Эпоксидная смола или любая другая прочная водонепроницаемость
  • Игольчатые плоскогубцы
  • Jewellers Wire или любая проволока, которая легко и не подвержена протеканию.
  • наждачная бумага
  • декоративный наполнитель (тяжелые предметы рекомендуются для стоячих фонарей, более легкие для подвесных)

Примеры дополнительных наполнителей. Мрамор тоже хорошо работает.

Процесс сборки

Снимите крышки с банок Мейсона. Достаньте дорожные светильники из упаковки, но не собирайте их.

Отрежьте нижнюю часть солнечных фонарей (там, где вы должны прикрепить их к опоре) и отшлифуйте, если хотите.

Как только вы начнете резать, он легко отщелкивается.

Когда закончите шлифование, возьмите солнечный свет в одну руку, а мозаичную пластиковую крышку в другую, поверните пластиковую крышку против часовой стрелки, и она отсоединится от солнечного света,

Просто поверните, и вы услышите щелчок, после чего он развалится.

открывая оранжевый язычок, который нужно вытащить, чтобы активировать свет.

Вытяните оранжевый язычок.

После вытягивания оранжевого язычка,

Вытащите оранжевый картонный язычок, и солнечный свет должен быть активирован.

замените мозаичную пластиковую крышку, повернув ее (по часовой стрелке) обратно.

Поверните пластиковую мозаичную крышку по часовой стрелке, и она снова защелкнется на солнечном свете.

Наполните банки тем, что вам нравится, или оставьте их пустыми, если хотите.

Примеры дополнительной декоративной заливки. (Тяжелые предметы рекомендуются для стоячих фонарей, легкие – для подвесных.) Мрамор тоже круто выглядит и преломляет свет.

Кредит: Валентин Каллен

Приклеивание солнечного света к банке Мейсона

Имейте в виду, что два основных продукта, представленных в этой статье (банки Мейсона размером с пинту и набор из трех частей мозаики Luminar Outdoor Solar Pathway), подходят особенно хорошо вместе.

Многие другие бренды были сопряжены и не подходили друг другу. Это хорошая идея, чтобы взять с собой банку с каменной кладкой, когда вы покупаете пакет солнечного света. Достаньте фонари из коробки и проверьте их соответствие перед покупкой. Если вы заказываете расходные материалы в Интернете, дважды проверьте размеры солнечных фонарей, чтобы убедиться, что они подходят к краю банки Мейсона.

Оставьте солнечные фонари на банках Мейсона снаружи на солнце для зарядки в течение дня (от четырех до 12 часов), прежде чем склеивать их вместе. Иногда солнечный свет неисправен прямо из коробки и работает плохо или вообще не работает. Если свет не работает, лучше выяснить это до того, как вы приклеите его к банке Мейсона и не сможете вернуть.

Лучший способ приклеить полную банку Мейсона к солнечному свету — использовать эпоксидный клей или другой не менее прочный и водостойкий клей.

Подождите, пока эпоксидная смола станет липкой, чтобы она не слишком сильно стекала по банке, и нанесите ее на край банки Мейсона. Используйте перчатки, чтобы защитить кожу от капризной эпоксидной смолы. Используйте изрядное количество, чтобы создать хорошую печать. Сотрите лишний клей, который может стекать по стенкам банки. Поместите свет на верхнюю часть банки и плотно прижмите. Это помогает положить книгу или что-то немного тяжелое сверху, а затем подождать, пока эпоксидная смола не схватится.

Пустые банки клеить проще всего. Переверните солнечный фонарь вверх дном и нанесите водостойкий клей на нижнюю часть верхнего края солнечного фонаря, затем поместите банку вверх дном и подождите, пока он высохнет.

Когда клей высохнет, можно сделать проволочную подвеску.

Изготовление проволочной вешалки

Начните с куска проволоки (длиной примерно от четырех до пяти футов) и найдите середину. Начиная с середины, обмотайте проволокой горлышко каменной банки под краем солнечного света. Как только вы доберетесь до другой стороны, скрестите два куска проволоки и туго скрутите. Продолжайте скручивать проволоку, пока у вас не будет достаточно места, чтобы сделать соответствующую ручку.

Как только ручка станет достаточно длинной, поместите ее на противоположную сторону банки, а затем оберните лишнюю проволоку под ободом солнечного фонарика и вернитесь туда, где началось плетение.

Снова перекрестите провода

и перед скручиванием обязательно проденьте провод через исходную обмотку, чтобы он не поднимался, когда держите ручку сверху.

Проверьте ручку, чтобы убедиться, что концы находятся на противоположных сторонах банки, обеспечивая сбалансированное свисание, прежде чем плести последнюю обертку.

Продолжайте наматывать проволоку, пока она не закончится. Если проволока заканчивается в месте, из-за которого ручка выглядит перекошенной, вы можете добавить дополнительную проволоку, чтобы сбалансировать ее.

Обязательно используйте острогубцы, чтобы аккуратно заправить концы проволоки так, чтобы они не торчали.

Конечный продукт

Вуаля! Вот оно! Самодельный солнечный фонарь.
