Сводные данные    по

электронным  пускорегулирующим  аппаратам

отличие от ЭмПРА, как работают, как выбрать

Несмотря на появление светодиодов, в эксплуатации все еще довольно большое количество светильников с люминесцентными лампами штырькового типа. Они тоже позволяют тратить меньше на электроэнергию, особенно если в светильнике применяется электронный балласт — ЭПРА для люминесцентных ламп.

Электронный пускорегулирующий аппарат (ЭПРА, электронный балласт) — электронное устройство, осуществляющее пуск и поддержание рабочего режима газоразрядных осветительных ламп.

Содержание статьи

• 1 Как работает люминесцентная лампа с дросселем (ЭмПРА)
  • 1.1 Люминесцентная лампа: устройство и условия для работы
  • 1.2 Как заставить люминесцентную лампу светиться
  • 1.3 Как работает светильник дневного света с ЭмПРА (электромагнитным балластом)
  • 1.4 Недостатки ЭмПРА
• 2 Устройство ЭПРА — электронного балласта
  • 2.1 Как происходит преобразование постоянного напряжения в высокочастотное
    • 2.1.1 Блок-схема инверторного преобразователя в ЭПРА
    • 2.1.2 Как работает инверторный преобразователь в электронном балласте
• 3 ЭПРА для люминесцентных ламп: основы подбора
• 4 Схемы ЭПРА

Как работает люминесцентная лампа с дросселем (ЭмПРА)

ЭмПРА — электромагнитный пускорегулирующий аппарат или просто «дроссель». Поняв принцип работы ЭмПРА, будет проще разобраться с устройством и принципом работы ЭПРА.

Для начала стоит разобраться с тем, как работает лампа дневного света. Речь пойдет о длинных лампах типа Т-8. Кроме источника света есть еще стартер (газоразрядная лампа) и пускорегулирующее устройство (дроссель и конденсаторы).

Устройство лампы дневного света

Люминесцентная лампа: устройство и условия для работы

Несколько слов о люминесцентных лампах трубчатого типа. Это полая стеклянная трубка, покрытая изнутри слоем люминофора. На края трубки надеты металлические колпачки с двумя штырьками. Эти штыри — выводы катодов. Катоды соединены попарно вольфрамовой спиралью со специальным эмиссионным покрытием. Лампа заполнена смесью инертных газов с парами ртути (воздуха внутри нет). Для того чтобы люминофор засветился, необходимо:

При наличии переменного поля, электроны и ионы активно движутся, наталкиваясь на стенки колбы, заставляя тем самым светиться нанесенный на них люминофор. Вроде все просто. Но при включении необходимо создать условия для появления в инертной среде свободных заряженных частиц. В выключенном состоянии их там просто нет. И даже если на катоды напрямую подать 220 В, ничего не произойдет. Переменное электрическое поле будет, а несвязанных ионов и электронов — нет. И света тоже не будет.

Как заставить люминесцентную лампу светиться

Итак, для того чтобы лампа зажглась, необходимо чтобы в ней появились свободные заряженные частицы. Инициировать их высвобождение можно двумя способами:

Обычно используют второй вариант. На него требуется больше времени и энергии, но сами лампы «живут» дольше. Холодный пуск популярен среди самодельщиков. Но этот способ «вырывает» из структуры частицы, что приходит к быстрому выходу лампы из строя. Чем он хорош, так это тем, что можно заставить работать лампы с перегоревшими спиралями. Но использовать его нерационально, так как катоды быстро перегорают.

Как работает светильник дневного света с ЭмПРА (электромагнитным балластом)

Для того чтобы обеспечить появление свободных частиц используют дроссель, который называют еще электромагнитный балласт и стартер. Для стабилизации работы используют конденсаторы (на схеме ниже С1 и С2).  Дроссель представляет собой набор ферромагнитных пластин, обмотанных эмалированным медным проводом. Дроссель похож на трансформатор, только имеет одну обмотку. Стартер представляет собой газоразрядную лампу с подвижным биметаллическим контактом.

Блок-схема

Пока лампа холодная, вольфрам имеет высокое сопротивление, поэтому, при включении, ток течет слабый — порядка 35-50 мА. Его не хватает на разогрев катодов, но для работы газоразрядной лампы стартера он достаточен. Протекающий через стартер ток разогревает контакты газоразрядной лампы. По мере нагрева биметаллический контакт изгибается и в какой-то момент соприкасается со вторым — неподвижным контактом. В этот момент ток мгновенно возрастает до сотен миллиампер (500-800 мА). Тлеющий разряд в стартере гаснет, биметаллический контакт остывает и размыкает цепь. Но несколько секунд ток в цепи очень высокий. Этого времени достаточно для разогрева катодов лампы и начала эмиссии свободных частиц. Возле катодов образуется облако из свободных ионов и электронов.

Но это еще не старт лампы. Она все еще не светится. При размыкании контакта в стартере, в дросселе возникает электродвижущая сила (ЭДС), которая совпадает по фазе с напряжением в сети. Это приводит к мгновенному скачку напряжения до киловольт (1000 В и больше). Такое высокое напряжение вызывает зажигание дуги, пробой газа в лампе и активное высвобождение свободных частиц. Частицы, ударяются в люминофор, вызывают его свечение. Лампа зажигается.

Недостатки ЭмПРА

В свое время такая схема была популярна: расходы электроэнергии на освещение снижались примерно в два-три раза. И это притом что служили такие  светильники дольше, свет давали более четкий. Но есть у них и серьезные недостатки:

Все эти минусы устранены в ЭПРА (электронных пускорегулирующих аппаратах). Плюс — они еще и электричества потребляют меньше, что делает люминесцентные светильники более экономичными.

Устройство ЭПРА — электронного балласта

Электронное пускорегулирующее устройство для люминесцентных светильников — не самое простое устройство. Намного сложнее приведенного выше. В нем есть шесть отдельных блоков, каждый из которых выполняет определенную функцию. Общее назначение этого устройства — повысить частоту напряжения (до 20 кГц или выше). Это позволяет избежать моргания и гула. Еще одна задача, которая должна быть реализована — постепенный разогрев катодов ламп. Это требуется для того, чтобы избежать холодного старта. Для начала разберемся, из каких частей состоит ЭПРА для люминесцентных ламп, что каждый из блоков делает.

Блок-схема ЭПРА

Блок-схема представлена на рисунке, разберемся что делает каждый блок:

Электронный пускорегулирующий аппарат ЭПРА ЛЛ 2х36 HF-S TLD II встраиваемый (913713032466) компании Philips. HF-Selectalume II – наиболее рентабельное, надежное, компактное и доступное решение для флуоресцентного освещения

Как видите,  ЭПРА довольно сложное устройство, но все блоки понятны, кроме момента преобразования постоянного тока в высокочастотный переменный. Эту часть рассмотрим отдельно.

Как происходит преобразование постоянного напряжения в высокочастотное

Встроенный в ЭПРА для люминесцентных ламп инверторный преобразователь из полученного ранее постоянного напряжения формирует высокочастотный сигнал. Частота пульсации напряжения порядка 50 кГц, то есть в 1000 раз выше чем в нашей сети. Благодаря такой высокой частоте решаются сразу две проблемы: люминесцентная лампа не моргает и не гудит. Вернее, свет моргает, но с частотой 50000 раз в секунду, что нашим глазом воспринимается как постоянное свечение.

Еще один вариант блок-схемы ЭПРА для люминесцентных ламп

Блок-схема инверторного преобразователя в ЭПРА

Чаще всего этот блок выполнен на основе полумостовой схемы. Этот вариант более популярен, так как для мостовой необходимо в два раза больше дорогостоящих ключей. К тому же его мощность для бытовых и производственных светильников просто не требуется (сотни ватт). Состоит схема инвертора на основе полумостовой схемы из следующих блоков:

На схеме входное напряжение указано 300 В, примерно таким оно и бывает после всех преобразований. Но стоит помнить, что форма у него не линейная, а пилообразная. На работу инвертора это не влияет, но может быть важным, если вы захотите увидеть работу схемы при помощи осциллографа.

Как работает инверторный преобразователь в электронном балласте

Помним, что холодная люминесцентная лампа имеет высокое сопротивление и через нее ток не течет. Именно поэтому в данной схеме необходим параллельно подключенный конденсатор. Работает схема следующим образом:

В таком режиме лампа работает до тех пор, пока не выключат напряжение питания. Ключи перебрасываются с заданной частотой, ток, проходящий через лампу, ограничивает дроссель, БЗ (блок защиты) следит за исправностью лампы и заблокирует ключи при сбое.

ЭПРА для люминесцентных ламп: основы подбора

На полках магазинов можно найти ЭПРА для люминесцентных ламп сравнимые по цене с электромагнитными. Есть и другая категория — они стоят раза в три-четыре больше. Несмотря на разницу в цене, лучше выбрать более дорогие. Цена сложилась не просто так. Дорогой электронный балласт имеет именно ту структуру, которая приведена выше — со всеми опционными устройствами (коррекцией коэффициента мощности, регулировкой яркости и обратной связью). Благодаря чему более дорогие ЭПРА для люминесцентных ламп потребляют значительно меньше электроэнергии, обеспечивают более «ровные» условия работы, что продлевает срок службы светильников. В общем, этот тот случай, когда более экономно купить более дорогостоящий вариант.

Выбирать необходимо по техническим показателям

Но цена — далеко не все, на что стоит обращать внимание. Необходимо отслеживать следующие показатели:

• Для одной или для двух ламп предназначен электронный балласт. Этот параметр отображается рисунком на корпусе. Обычно показано и как их надо подключать.
• Мощность ЭПРА. Она должна совпадать с мощностью ламп. Иначе функционировать светильник не будет.
• С какими лампами работает этот электронный балласт (типы ламп — Т4, Т5 и Т8).
• Степень защиты корпуса IP. Если светильник установлен в жилых комнатах, достаточно обычного исполнения — IP23. Для ванных комнат нужна повышенная влагозащита — IP 44  и выше.

Для уличных светильников важен температурный диапазон. Стоит заметить, что далеко не все лампы, да и далеко не любой ЭПРА может работать при низких температурах. Может случиться так, что лампа просто не разогреется до достаточной для старта температуры. Так что обращайте внимание на этот показатель.

Схемы ЭПРА

Вряд ли имеет смысл собирать электронный балласт своими руками. Даже качественные модели стоят не так много, чтобы оправдать затраты времени на сборку. Разве что вам хочется сделать что-то самостоятельно. Работающая самостоятельно сделанная вещь, безусловно, приносит моральное удовлетворение. В сети есть масса схем, но многие из них абсолютно нерабочие. В этом пункте приведем рабочие — на базе микросхем или без них.

Схема электронного балласта для ламп дневного света на базе транзисторных ключей

ЭПРА на базе микросхемы IR2520D фирмы IR с диапазоном рабочей частоты от 35 кГц до 80 кГц

Схема электронного балласта на микросхеме UBA2021 фирмы NXP. Рабочая частота 39 кГц

Балласт с микросхемой ICB1FL02G и частотой 40 кГц

Как устроены и работают ЭПРА для люминесцентных ламп

Люминесцентные лампы не могут работать напрямую от сети 220В. Чтобы их поджечь, нужно создать импульс высокого напряжения, а перед этим нагреть их спирали. Для этого используют балласты. Они бывают двух типов – электромагнитные и электронные. В этой статье мы рассмотрим электронные балласты для люминесцентных ламп, что есть кто и как они работают.

Из чего состоит люминесцентная лампа и зачем нужен балласт?

Люминесцентная лампа – это газоразрядный источник света. Он состоит из колбы в форме трубки, наполненной парами ртути. По краям колбы расположены спирали. Соответственно на каждом ребре колбы есть пара контактов — это выводы спирали.

Работа такой лампы основана на люминесценции газов при протекании через нее электрического тока. Но ток как раз между двумя металлическими спиралями (электродами) просто не течет. Для этого между ними должен произойти разряд, этот разряд называется тлеющим. Для этого спирали сначала нагревают, пропуская через них ток, а затем между ними подают импульс высокого напряжения в 600 вольт и более. Нагретые спирали начинают испускать электроны и под действием высокого напряжения образуется разряд.

Если не вдаваться в подробности, то описания процесса достаточно, чтобы сформулировать задачу для источника питания таких ламп, он должен:

1. Разогреть спираль;

2. Формировать импульс зажигания;

3. Поддерживайте напряжение и ток на уровне, достаточном для работы лампы.

Интересно: Компактные люминесцентные лампы, которые часто называют «энергосберегающими», имеют схожую структуру и требования к их эксплуатации. Разница лишь в том, что их размеры значительно уменьшены за счет особой формы, по сути это та же трубчатая колба, форма не линейная, а закрученная в спираль.

Устройство для питания люминесцентных ламп называется балластом (сокращенно балластом), а в народе просто — балластом.

Балласт бывает двух типов:

1. Электромагнитный (ЭмПРА) — состоит из дросселя и пускателя. Достоинства его простота, а недостатков много: низкий КПД, пульсации светового потока, помехи в сети электроснабжения при его работе, низкий коэффициент мощности, гудение, стробоскопический эффект. Ниже вы видите его схему и внешний вид.

2. Электронный (ЭПРА) — современный источник питания люминесцентных ламп, представляет собой плату, на которой расположен высокочастотный преобразователь. Он лишен всех вышеперечисленных недостатков, за счет чего лампы дают больший световой поток и срок службы.

Схема электронного балласта

Типовой электронный балласт состоит из следующих узлов:

1. Диодный мост.

2. Высокочастотный генератор, выполненный на ШИМ-регуляторе (в дорогих моделях) или по схеме автомобиль-генератор с полумостовым (чаще всего) преобразователем.

3. Пусковой пороговый элемент (обычно динистор ДБ3 с пороговым напряжением 30В).

4. Цепь питания Kindle LC.

Ниже представлена ​​типовая схема, рассмотрим каждый ее узел:

Переменное напряжение подается на диодный мост, где выпрямляется и сглаживается фильтрующим конденсатором. В обычном случае перед перемычкой устанавливаются предохранитель и фильтр электромагнитных помех. Но в большинстве китайских ЭПРА фильтры отсутствуют, а емкость сглаживающего конденсатора ниже необходимой, из-за чего возникают проблемы с зажиганием и работой лампы.

Совет: если вы занимаетесь ремонтом ЭПРА, то читайте статью «Как проверить диодный мост» на нашем сайте.

После этого напряжение поступает на генератор. Из названия понятно, что автогенератор представляет собой схему, самостоятельно генерирующую колебания. При этом он выполнен на одном или двух транзисторах, в зависимости от мощности. Транзисторы подключены к трансформатору с тремя обмотками. Обычно используются транзисторы MJE 13003 или MJE 13001 и им подобные, в зависимости от мощности лампы.

Хотя этот элемент и называется трансформатором, он не выглядит привычным — это ферритовое кольцо, на котором намотаны три обмотки по несколько витков каждая. Два из них управляющие, каждый с двумя оборотами, и один рабочий с 9 оборотами. Обмотки управления создают импульсы включения и выключения транзисторов, подключенных одним концом к их базам.

Так как они намотаны в противофазе (начало обмоток отмечено точками, обратите внимание на схему), импульсы управления противоположны друг другу. Поэтому транзисторы открываются по очереди, ведь если открыть их одновременно, то они просто закрыли выход диодного моста и все это сгорело. Один конец рабочей обмотки подключается к точке между транзисторами, а другой к рабочему дросселю и конденсатору, через который питается лампа.

При протекании тока в одной из обмоток в двух других индуцируется ЭДС соответствующей полярности, что приводит к переключению транзистора. Генератор настроен на частоту выше звукового диапазона, то есть выше 20 кГц. Именно этот элемент представляет собой преобразователь частоты постоянного тока в переменный.

Для запуска генератора установлен динистор, он включает цепь после достижения на ней определенного значения напряжения. Обычно устанавливается динистор DB3, открывающийся в диапазоне напряжений около 30В. Время, через которое он открывается, задается RC-цепочкой.

Отступление:

Более продвинутые версии ЭПРА построены не на самогенерирующей схеме, а на базе ШИМ-контроллеров. У них более стабильные характеристики. Однако за более чем пять лет изучения электроники я ни разу не сталкивался с таким электронным балластом, все, с чем я работал, были автогенерирующими.

Цепь LC неоднократно упоминалась выше. Это дроссель, установленный последовательно со спиралью, и конденсатор, установленный параллельно лампе. Сначала по этой цепи протекает ток, нагревающий спирали, а затем на конденсаторе формируется импульс высокого напряжения, воспламеняющий ее. Дроссель выполнен на Ш-образном ферритовом сердечнике.

Эти элементы подобраны так, что на рабочей частоте они входят в резонанс. Так как на этой частоте дроссель и конденсатор установлены последовательно, то наблюдается резонанс напряжения.

Артикул:

При резонансе напряжений на индуктивности и емкости напряжение в идеализированных теоретических примерах начинает значительно увеличиваться до бесконечно большого значения, при этом потребляемый ток чрезвычайно мал.

В итоге имеем генератор частоты и резонансный контур. За счет увеличения напряжения на конденсаторе лампа загорается.

Ниже другой вариант схемы, как видите — все в принципе то же самое.

За счет высокой рабочей частоты удается добиться малых габаритов трансформатора и дросселя.

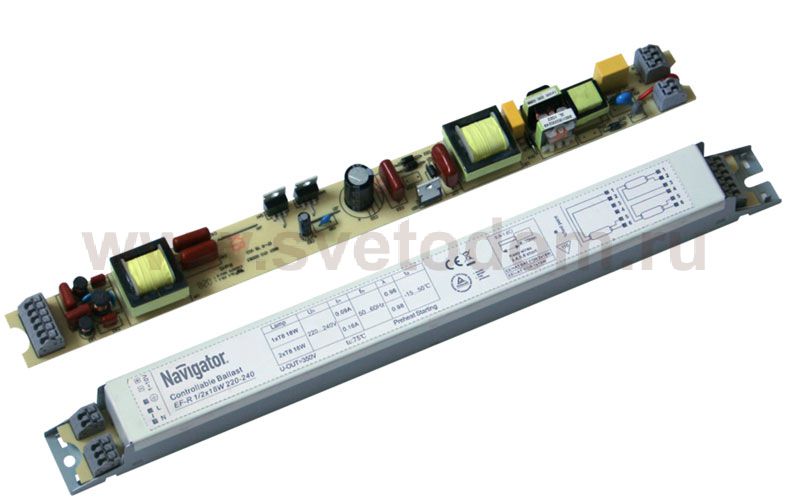

Для закрепления пройденной информации, рассмотрим реальную плату электронного балласта, на картинке выделены основные узлы описанные выше:

А это плата от энергосберегающей лампы:

Вывод

Электронный балласт значительно улучшает процесс розжига лампы и работает без пульсаций и шума. Схема его не очень сложна и на его основе можно построить маломощный блок питания. Поэтому ЭПРА от сгоревших энергосбережений — отличный источник бесплатных радиодеталей.

Лампы люминесцентные с электромагнитным балластом не допускается использовать в производственных и бытовых помещениях. Дело в том, что они имеют сильные пульсации, и может возникнуть стробоскопический эффект, то есть если они установлены в токарном цехе, то при определенной частоте вращения шпинделя токарного станка и другого оборудования вам может показаться, что это находится в неподвижном состоянии, что может привести к травмам. С электронным балластом этого не произойдет.
