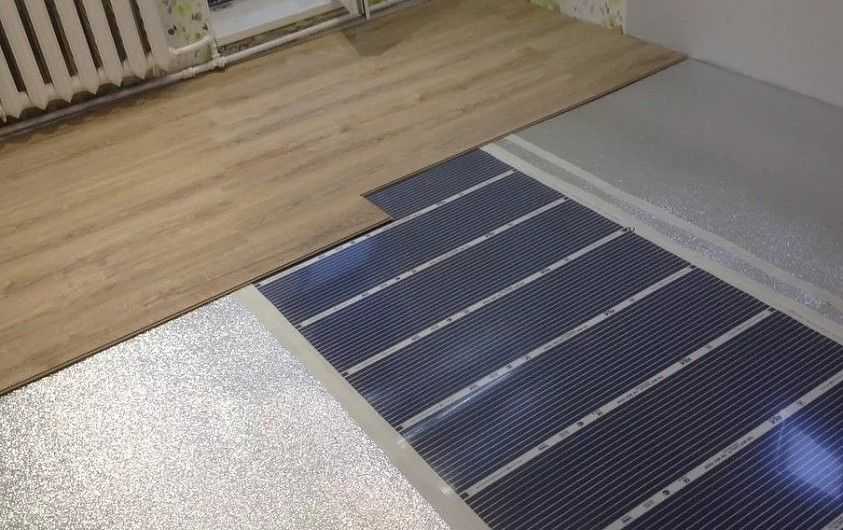

Мощность пленочного теплого пола
2018-11-22 13:38:08
17
18192
Многие покупатели нашего сайта задают менеджерам следующий вопрос: «Какая мощность пленочного теплого пола?».
На этой странице мы предоставим точный расчет и распишем, как его высчитывать.
Потребляемая мощность инфракрасной пленки 220 Вт/м2.
Цены вы сможете посмотреть по ссылке за 240грн/м2
Почитать еще:
Как выбрать теплый пол под ламинат?
Прочитать отзывы о инфракрасной пленки
Это есть стандарт. Практически все ТМ ИК-плекни, которые представлены на украинском рынке имеют эту мощность. Да, есть в продаже мощности и 150 Вт/м2, но это в частности исключения. Так, если вы позвоните в любою компанию по продажам электрооборудования, то вам ответят следующие: «Мощность пленочного теплого пола на 1 м2 составляет — 220 Вт/м2».
Что означает этот показатель?
Приведем пример:
Данные: гостиная (площадь — 8 м2), площадь теплого пола (общая площадь — площадь низкостоящих предметов) — 5 м2.
Максимальная мощность теплого пола: 5м2*220Вт/м2=1100Вт (или 1,1кВт).
Условное потребление электроэнергии для ИК-пола:
(1,1 кВт*24ч*31дней)*(0,5….0,6)=(410…..490)кВт/месяц,
где (0,5…..0,6) — коэффициент использования теплого пола (сколько времени работает электропол, а сколько не работает в единицу измерения).
Разные производители пленочного пола заявляют, что при применении программируемого терморегулятор работа отопления может сократиться с 24 часов в сутки до 8-10 часов. Обычно применяют коэффициент от 0,3 до 0,5.
На нашем сайте представлены эти полы, как в комплектах, так и в отрезном виде.
В среднем цена за 1 м2 составляет от 230 грн. Если у вас остались вопросы или возникли сложности с расчетом, обратитесь к нашим менеджерам, и они вам обязательно помогут. На сайте постоянно действуют акции и скидки для конечного покупателя.
Если Вы прораб или монтажная организация, то для Вас у нас отдельные линейка скидок. Не стесняйтесь и спрашивайте у наших сотрудников. Приятных покупок и теплых вечеров.
Комментарии:
Рекомендуемые статьи
Рекомендуемые товары
Энергопотребление теплого пола — Dom-Leto.ru
Потребляемая мощность теплого пола зависит от того, решили вы использовать для его обустройства инфракрасную пленку, нагревательные маты или греющий кабель. Рассмотрим энергопотребление по каждому из видов теплого пола.
Потребляемая мощность инфракрасной пленки.
- 160 Вт/м2 (температура нагрева 37°С) — маломощная инфракрасная пленка, подходит для подогрева пола или утепления стен;
- 220 Вт/м2 (температура нагрева 45-50°С) — инфракрасная пленка средней мощности, самый популярный вариант для монтажа инфракрасного пола, достаточно быстро прогревается и поддерживает высокую температуру нагрева пола;
- 250 Вт/м2 (температура нагрева 50-65°С) – инфракрасная пленка, сильная по мощности, может использоваться как основной источник обогрева;
- 400 Вт/м2 (температура нагрева 80°С)– инфракрасная пленка высокой мощности, чаще всего используется для обустройства инфракрасных саун.
Таким образом, мы можем произвести расчет энергопотребления теплого пола. Если площадь вашего пола составляет 10 метров, а мощность инфракрасной пленки 220 Вт:
10 м. * 220 Вт = 2200 Вт в час
2200 Вт в час / 1000 = 2,2 кВт в час
Количество часов, которое проводит в работе тот или иной нагревательный элемент может отличаться в зависимости от различных факторов: наличия теплоотражающей подложки, теплоизоляции дома, наличия или отсутствия других источников тепла и т.д. Терморегуляторы, особенно программируемые позволяют сделать работу теплого пола максимально эффективной и экономить при эксплуатации теплого пола.
По среднестатистическим, усредненным данным, инфракрасная пленка или другой нагревательный элемент, осуществляет обогрев 7-8 часов в сутки, в зависимости от температуры воздуха или температуры пола, которые определяются с помощью терморегулятора подключенного к пленке, нагревательному мату или кабелю. Таким образом, в сутки теплый пол будет потреблять:
2,2 кВт в час * 8 часов = 17,6 кВт в сутки
Потребляемая мощность нагревательного мата
Энергопотребление нагревательного мата составляет 150 Вт на квадратный метр (температура нагрева 80°С). Суммарная потребляемая мощность нагревательного мата зависит от дины мата. Таким образом, нагревательный мат имеющий квадратуру 12 метров будет потреблять:
12 м. * 150 Вт = 1800 Вт в час
1800 Вт в час / 1000 = 1,8 кВт в час
По среднестатистическим данным, для обогрева пола, достаточно 7-8 часов работы нагревательного мата в сутки.
1,8 кВт * 8 часов = 14.4 кВт в сутки
Потребляемая мощность нагревательного кабеля
Мощность нагревательного кабеля составляет 20 Вт/м. пог (температура нагрева 85°С) . Определить достаточную длину кабеля, для обогрева вашей площади пола можно по следующей таблице:
По таблице мы видим, что для обогрева 4 м2 пола, необходимо 30 метров кабеля, при мощности 150 Вт/м2. Теперь можно посчитать суточное потребление электроэнергии:
20 Вт / м. пог. * 30 метров = 600 Вт. в час
600 Вт в час / 1000 = 0,6 кВт в час
Для обогрева пола достаточно 7-8 часов работы кабеля.
0,6 кВт в час * 8 часов = 4,7 кВт в сутки.
Сколько энергии я могу сэкономить с помощью инфракрасной нагревательной панели?
Поскольку многие люди не слишком много знают об инфракрасном отоплении как о концепции, они не осознают, сколько они могут сэкономить. Это не просто электрические обогреватели; это эффективные обогреватели, которые могут привести к значительной экономии.
Инфракрасные обогреватели, конечно же, обогревают помещение совершенно иначе, чем традиционные обогреватели. Нагревая предметы, а не воздух в комнате, вы можете сэкономить много энергии и, в свою очередь, много денег.
На самом деле, заменив обычные радиаторы на инфракрасные обогреватели, вы сможете сэкономить около 60% на счетах за отопление!
Мы попытаемся выяснить, сколько энергии и денег вы можете сэкономить, обогревая свой дом с помощью инфракрасного обогревателя, электрического обогревателя и обычного центрального отопления. Посмотрите на эти два этажа дома, чтобы увидеть, сколько энергии вам понадобится.
План первого этажа
План первого этажа
Расчет необходимого количества тепла
Чтобы определить требуемую мощность ИК-обогревателей, достаточно выполнить пару простых расчетов. Все, что вам нужно сделать, это вычислить объем вашей комнаты в м 3 , что делается путем умножения высоты, ширины и длины вашей комнаты. Затем вы должны увидеть, сколько ватт требуется на м 3 . В этой таблице показано, сколько ватт требуется на один уровень изоляции.
Затем вам просто нужно умножить громкость на рекомендуемое количество ватт, и вы получите общую мощность, необходимую для этой комнаты.
Математика
Пришло время заняться математикой для наших учебных комнат. На первом этаже у нас есть следующие измерения. Для этого пошагового руководства мы предположим, что наш дом имеет умеренную изоляцию и, следовательно, потребует 25 Вт на квадратный метр.
Пришло время посмотреть, какие обогреватели нам понадобятся для каждой комнаты. В гостиной, которой требуется 2250 Вт, достаточно двух обогревателей по 1200 Вт. В столовой нужно 900 Вт, поэтому нагреватель на 900 Вт идеален. На кухне потребуется два нагревателя мощностью 900 Вт, чтобы удовлетворить потребности в 1800 Вт. Для ванной требуется 525 Вт, поэтому обогревателя на 580 Вт будет достаточно.
Наверху, в спальне 1 потребуется 1500 Вт, поэтому 1200 Вт и 350 Вт будет достаточно. Для второй спальни требуется 1050 Вт, поэтому вы можете использовать два обогревателя по 580 Вт. В третьей спальне вам понадобится 900 Вт, для чего идеально подойдет обогреватель на 900 Вт. Для четвертой спальни требуется 750 Вт, поэтому подойдет обогреватель на 900 Вт. Для ванной потребуется 360 Вт, так что 350 Вт вполне хватит.
Всего для обогрева этого дома нам потребуется около 10 540 Вт энергии.
Сравнение обогревателей
Чтобы сравнить обогреватели, нам нужно выяснить, какая мощность нам потребуется. Чтобы обогреть этот дом с помощью электрических обогревателей, вам потребуется около 43 000 ватт энергии! Для центрального отопления чуть меньше, но все равно примерно 25000Вт!
Следующее, что нужно сделать, это точно определить, сколько стоит ваша энергия. На момент написания статьи средняя цена на электроэнергию составляла около 12,5 пенсов за кВтч, а цены на газ — около 3 пенсов за кВтч.
кВтч — это количество киловатт (1000 ватт), используемое в течение одного часа. Итак, если бы вы использовали телевизор мощностью 200 Вт в течение десяти часов, это было бы 2 кВтч. Это потому, что 200 Вт умножить на десять часов = 2000. 2000 разделить на 1000 = 2 кВтч.
Представьте, что вы используете отопление около 150 часов в месяц – это пять часов в день в течение тридцати дней. Это означает, что для обогрева дома инфракрасными обогревателями в течение 150 часов в месяц нужно умножить 10 540 на 150, а затем разделить на 1000. Это составляет около 1581 кВтч.
Для электрических обогревателей это будет 43 000 Вт, умноженное на 150, а затем разделенное на 1000. Это дает результат 6450 кВтч. Центральное отопление дает ответ около 3750 кВтч.
Наконец, вам нужно определить, сколько это стоит, умножив стоимость кВтч на количество кВтч. Инфракрасное отопление стоит 197,63 фунтов стерлингов, электрические обогреватели — 806,25 фунтов стерлингов, а центральное отопление — около 112,50 фунтов стерлингов. Это означает, что для обогрева всего вашего дома центральное отопление будет самым дешевым вариантом для вашего дома благодаря низкой цене на газ по сравнению с электричеством. Так зачем нам, как поставщику инфракрасных обогревателей, говорить вам об этом? Ну, это потому, что инфракрасные обогреватели могут быть намного дешевле, чем центральное отопление.
Гибкость инфракрасного отопления
Вот несколько причин, по которым инфракрасные обогреватели все еще могут быть дешевле, чем центральное отопление. С центральным отоплением вы всегда будете обогревать весь дом. Это означает, что каждый раз, когда вы включаете отопление в течение часа, вы будете использовать 25 кВтч или 75 пенсов энергии. Однако с инфракрасным отоплением вам не придется обогревать весь дом. Представьте, что вся семья сидит внизу в гостиной. Зачем нужно отопление в ванной или на кухне? Мы установили, что в гостиной было два обогревателя по 1200 Вт, поэтому в течение часа они использовали всего 2,4 кВтч или всего 30 пенсов.
Если бы вы были дома и отдыхали в главной спальне, то у вас было бы всего 1,5 кВтч энергии или около 19 пенсов за электричество. Понятно, что хотя газ намного дешевле электричества, энергоэффективность и гибкость инфракрасного отопления делают его гораздо более дешевым предложением.
И это еще не все. Из-за проникающей природы инфракрасного тепла вам не нужно включать обогрев так долго. Он проникает в ваше тело примерно на три дюйма, а это значит, что вам не нужно беспокоиться о том, что вы не почувствуете тепла. Он нагревает предметы, а не воздух, а это означает, что тепло сохраняется дольше и распределяется более свободно. При центральном отоплении, если вы хотите почувствовать тепло 21°С, вам необходимо нагреть помещение до 23°С. Инфракрасное отопление должно нагреть комнату до 21˚C.
Еще одним преимуществом инфракрасного обогрева является скорость прогрева помещения. Центральное отопление часто может занять около 30 минут, прежде чем вы почувствуете положительный эффект. При инфракрасном нагреве это обычно меньше десяти минут. Это означает, что вам потребуется отопление на меньшее время, чем центральное отопление.
Выбор за вами
Помните, что это основано исключительно на денежной стоимости инфракрасного обогрева. Он потребляет меньше энергии, лучше для окружающей среды и имеет немало преимуществ для здоровья по сравнению с обычным отоплением. Он выглядит фантастически в вашем доме, а также может быть умным — просто взгляните на наши панели NXTGEN!
Если вам нужно знать что-то еще об инфракрасном обогреве, не бойтесь связаться с нами. . Позвоните нам по телефону 0116 321 4124, напишите нам по адресу [email protected] или посетите наши Facebook, Instagram и Twitter.
Категории: General
Опубликовано по адресу: 29 августа 2018 г.
Опубликовано: Nat Smith
Потребление электричества для тепла под 1 кв. теплый пол
Большое энергопотребление всегда было недостатком любого электрического отопления. Традиционный котел с подключенными к нему батареями жрет дикое количество электроэнергии, от чего счетчики буквально взлетают вверх из-за высокого потребления. И чем больше площадь домовладения, тем больше затраты.
Разработчики отопительного оборудования прилагают все усилия для снижения энергопотребления. Например, в технике используются точные электронные термометры, проводятся опыты с теплоносителем и способами его нагрева. Пленочные теплые полы стали интересным и экономичным решением. Требуя минимум труда при монтаже, они обеспечивают помещения комфортным теплом.
Инфракрасное обогревательное оборудование считается экономичным. Нельзя сказать, что расход электроэнергии снижается прямо-таки резко, но в целом затраты снижаются на 20-40%. Учитывая высокую стоимость электрического отопления, сумма экономии будет значительной. Также следует отметить минимальную стоимость монтажа пленочного теплого пола. Только вот на саму пленку придется потратиться.
Рассмотрим основные особенности пленочных теплых полов:
Пленкой можно обогревать кухни, коридоры, прихожие, детские комнаты, спальни и любые другие помещения.
- Экономичное энергопотребление — после проведения работ по теплоизоляции вашего дома его можно уменьшить еще на 10-15% от первоначального значения;
- Большой выбор пленок различной мощности — для работы в качестве основного или вспомогательного источника тепла;
- Пленочные теплые полы дают мягкое тепло, не сжигают кислород и не оказывают негативного влияния на здоровье человека;
- Инфракрасная пленка не требует мощной стяжки, что еще больше снижает энергопотребление и устраняет инерцию.
Удельная мощность, Вт Комплекты нагревательных кабелей, представленные в расчете, необходимы в количестве 3-х штук! Код РС Наименование Мощность, Вт Длина, M Стадия минимального укладки, CM Стадия прокладки, CM Специфическая мощность на M2 RS код Название RS код названия . м2 Энергопотребление теплого пола
Энергопотребление инфракрасного пленочного теплого пола рассчитывается по простейшим формулам. Перед монтажом необходимо решить, как будет использоваться пленка – как основной источник отопления или как вспомогательный источник тепла помимо радиаторов, батарей и других устройств.
Если пленочный теплый пол будет выступать дополнением, вам понадобится пленка мощностью 150 Вт/кв.м. Для работы в автономном режиме его мощность должна быть 200-220 Вт/кв.м. Если в помещении холодно, да еще и сыро, увеличиваем вместимость до 300 кв.
м. В качестве основы для наших расчетов выберем два образца – мощностью 150 и 220 Вт/кв.м. Посмотрим, сколько теплый пол потребляет электроэнергии в месяц, в киловаттах.
Сначала следует рассчитать площадь самих пленочных теплых полов. Площадь помещения нас особо не интересует, но расчеты ведутся для помещений с высотой потолков до трех метров. Обычно пленка располагается не под всей площадью помещений – под кроватями, диванами и шкафами, она не нужна, так как здесь она может повредиться в результате элементарного перегрева. Поэтому, прежде чем производить расчеты, нужно составить план и решить, где будет лежать ИК-пленка и в каком количестве.
Представленные цифры действительны для круглосуточной работы пленочных теплых полов, но на практике они работают в повторно-кратковременном режиме, подчиняясь системе терморегуляции.
Предположим, что площадь нашего домовладения составляет 100 квадратных метров. м. Из этой сотни около 20% всей площади отведено под мебель.
Общая площадь инфракрасной пленки в доме 80 кв.м. Если его использовать в качестве основного источника тепла, суточное потребление электроэнергии теплым полом составит 17,6 кВт. Для вспомогательного источника потребление составит 12 кВт.
Основной теплый пол потребляет максимум 528 кВт электроэнергии в месяц, вспомогательный — 360 кВт. Цифры вполне сносные, но не совсем правильные. Следует учитывать:
- Уровень теплопотерь в отапливаемом здании;
- Наличие терморегуляции и заданной на ней температуры;
- Характер использования жилого дома.
Как рассчитать теплый пол своими руками
После того, как вы определились, какой источник тепла у вас будет у электрического теплого пола (основной или дополнительный) и выбран нагревательный элемент, можно приступать к расчету шага укладки. Очень важно непосредственно перед монтажом сделать правильный расчет теплого пола
с учетом теплопотерь и полезной площади отапливаемого помещения.
Рассчитываем шаг укладки нагревательного кабеля
После того, как кабель выбран, необходимо рассчитать шаг укладки, чтобы уложить его ровно. Шаг укладки – это расстояние между параллельными линиями нагревательного кабеля.
h шаг укладки (мм) = (S площадь обогрева * 1000) / (L длина кабеля)
Для нашего случая: (12,5 * 1000) / (140) = 90 мм.
В итоге приходим к выводу, что купленный кабель необходимо прокладывать с шагом 9 см. Перед началом монтажа желательно начертить план укладки.
Полы с подогревом становятся все более распространенными в наших домах. Обогрев пола осуществляется с помощью водяного отопления, укладки труб в стяжку или электричества – различных нагревательных элементов, преобразующих электроэнергию в тепло. Не всегда есть возможность сделать водяной теплый пол – в старых квартирах получить на это разрешение нереально. С электроотоплением проще – даже для старых полов можно найти вариант, дающий минимальную нагрузку. Но для того, чтобы дом был теплым, необходимо предварительно произвести расчет электрического теплого пола.
Тогда расход на обустройство будет оптимальным, а мощности хватит даже на самые холодные периоды.
Терморегуляция и более реальные цифры
Энергопотребление электрического теплого пола снижается за счет установки термостата. Без него температура поверхности напольного покрытия была бы слишком высокой и не очень комфортной. Термостат следит за температурой готовых полов, включая и выключая питание по мере необходимости. В зависимости от уровня тепловых потерь реальное потребление падает на 30-40%.
Есть еще один способ сэкономить — это отключить теплые полы, когда дома никого нет. Этот прием актуален, если пленка используется в качестве вспомогательного оборудования. Если он работает как основное отопление, то отключать его нет смысла — за это время дом остынет, а на его повторный обогрев потребуется примерно столько же электроэнергии, сколько сэкономится в период отключения.
Суммарно, даже если пленочные теплые полы будут работать 60% от общего времени (это 14,4 часа в сутки), потребляемая мощность составит около 317 кВт (или 216 кВт при работе во вспомогательном режиме).
Посмотрим, что мы получим в денежном выражении. Так как тарифы на электроэнергию в регионах разные, примем в среднем 4,5 руб./кВт. За месяц работы в основном режиме расход на пленочные теплые полы составит 1426,5 руб./мес, в вспомогательном режиме – 972 руб./мес. руб./мес.
Какой пол выбрать?
Теплый пол может быть водяным или электрическим на усмотрение хозяина. Первый вариант разрешено использовать в частных домах, так как его подключение к централизованной системе отопления запрещено. Для вашего дома водяной пол предпочтительнее, так как использование электричества для отопления обходится дороже.
В многоэтажных квартирах предпочтительнее использовать электрические теплые полы. Можно выбрать небольшую мощность, так как напольное отопление является дополнительным, а радиаторное отопление основным. Выбор типа утеплителя зависит от типа используемого покрытия.
Снижение энергопотребления
Теплоотражающий слой максимизирует эффективность ИК-пленки, накапливая и направляя тепло в нужном направлении.
Нам удалось подсчитать вполне реальные цифры расхода электроэнергии на эксплуатацию пленочных теплых полов. Затраты не такие уж и страшные, но для достижения соответствия требуется небольшая работа. Во-первых, нужно правильно уложить ИК-пленку, подложив под нее теплоотражающий слой. Благодаря этому выделяемое им тепло не будет уходить в бетонную стяжку или другие подземные конструкции.
Также необходимо уменьшить потери тепла, это будет несколько сложнее. Сначала нужно провести работы по стенам жилища, так как здесь потери могут составлять до 15-20%. Этот показатель снижен за счет установки теплоизоляции и дополнительного слоя кирпича. Лучше всего, если все это будет учтено еще на этапе строительства домовладения, иначе вы понесете дополнительные расходы.
Утепление потолка поможет снизить энергопотребление пленочного теплого пола, откуда могут теряться еще 10-15% тепловой энергии. Потолочные конструкции следует утеплять базальтовой ватой или любым другим подобным утеплителем, причем в два слоя.
Такая изоляция поможет снизить затраты на электроэнергию и предотвратит утечку тепла за пределы дома.
Для уменьшения теплопотерь и соответствующего снижения энергозатрат на эксплуатацию пленочного пола следует провести работы по другим элементам:
- Двери — необходимо либо установить в доме нормальные входные двери, либо понести расходы на электрические обогрев;
- Полы — еще одно место, через которое может проходить тепловая энергия. Эта протечка предотвращается дополнительной бетонной стяжкой, а также серьезными теплоизоляционными материалами. В деревянных постройках используется только теплоизоляция, поверх которой укладываются доски чернового пола – затем расстилается пленка, поверх нее укладывается финишное покрытие;
- Большая площадь оконных проемов и дополнительных окон – все это способствует увеличению энергозатрат на эксплуатацию пленочных теплых полов. Лишние окна следует заложить, а слишком широкие проемы сделать более узкими – причиной потерь является минимальное соотношение между площадью окон и площадью пола.
Все эти меры помогут предотвратить утечку тепловой энергии и снизить энергопотребление.
Расчет энергопотребления пленочного инфракрасного теплого пола
Рассчитать энергозатраты на работу инфракрасного теплого пола достаточно просто. Правда, здесь следует учитывать будущий режим работы системы теплого пола: круглосуточный или принудительный. В первом случае затраты будут выше, но этим режимом пользуется только 1 из каждых 5 домовладельцев, установивших инфракрасный теплый пол. Дело в том, что большинство из нас большую часть дня проводят на работе, дети в школе, поэтому совсем не обязательно поддерживать комфортную температуру в пустой квартире.
артикул
Единственное, о чем следует сказать подробнее, так это о коэффициенте энергопотребления 0,35, который обеспечивает термостат для теплого пола. Некоторые потребители зададутся вопросом: почему указана именно эта цифра? Дело в том, что принцип работы терморегулятора таков – пленочный инфракрасный теплый пол нагревается до заданной температуры от 10 секунд до 1 минуты.
После этого термостат автоматически отключает питание и происходит естественное охлаждение термопленки. Этот процесс занимает от 2 до 10 минут (в зависимости от степени теплоизоляции дома и опять же заданной температуры). Понятно, что в это время пленочный пол вообще не потребляет энергии. При срабатывании датчика температуры термостат снова включает пол, и он снова нагревается от 10 до 60 секунд. Потом снова отключение и т.д. Как видите, коэффициент 0,35 — это усредненный показатель реального энергопотребления.
В статье ответим на самый популярный вопрос об инфракрасных полах с подогревом: сколько потребляет теплый пол?
Рассмотрим, от чего зависит расход и как сэкономить электроэнергию при использовании системы обогрева пленочных теплых полов.
Содержание
Альтернативное отопление в виде электрического теплого пола: потребление электроэнергии
Существует много других типов систем отопления:
- Твердотопливные котлы:
- Углекислый газ;
- Дровяные;
- На брикетах;
- Котел дизельный;
- Котел электрический;
- Электрические радиаторы.
Как альтернатива отоплению вышеперечисленным вариантам, пленочный теплый пол имеет положительные отзывы и низкое энергопотребление, так как действует как страховка и поддерживает оптимальную температуру непосредственно для напольного покрытия. В данном случае используется образец с меньшей мощностью 110-160 Вт. Количество рабочих часов в день значительно сокращается, а конечная сумма из пугающей превращается в символическую. В сочетании с неповторимым ощущением теплого пола под ногами будет понятно, что потраченные деньги себя оправдали.
График потребления электроэнергии
Какая мощность теплого пола на 1 м 2 подходит для разных типов покрытия?
Единственным фактором является теплопроводность напольного покрытия. В случае использования линолеума, ковров, плитки ПВХ достаточно будет минимальной мощности. Для деревянных полов мощность следует увеличивать в зависимости от толщины материала.
Использование инфракрасного теплого пола в квартире
По аналогии с частным домом электрический теплый пол в многоквартирном доме потребляет незначительное количество электроэнергии, так как помимо центрального отопления.
Установка теплых полов в квартире
Бывают случаи, когда центральное отопление не справляется и рациональнее уложить пленочный пол вместо реконструкции старой ветки водяного отопления.
Большое помещение оборудовано дополнительным источником тепла
Статья по теме:
Расчет тепла теплых полов. В статье рассмотрим нюансы расчета теплого пола без ошибок. Ведь это основа полноценного функционирования системы на протяжении длительного срока службы.
Расчет стоимости потребления теплого пола
Рассчитаем стоимость потребления пленочного теплого пола мощностью 220 Вт/м2, используемого в качестве основного отопления. Термопленка укладывается на свободное место, не занятое корпусной мебелью. Помещение построено и утеплено в соответствии с требованиями СНиП. Расчетная температура воздуха в помещении +22…+24°С.
Начальные данные
- Пленка мощность под слежком пол нагревание: 220 Вт / кв.
Энергозатраты = (мощность теплого пола) * (площадь обогрева) * (время обогрева) / 1000
Рассмотрим два варианта использования пленочного теплого пола и посчитаем стоимость потребления электроэнергии на теплый пол для каждого.
Отопление загородного дома. Расчет мощности и количества теплого пола
Многих владельцев загородного дома интересует возможность отопления с помощью инфракрасного теплого пола. Мы опишем способ монтажа и расчет энергопотребления и количества теплого пола, необходимого для обогрева при различных температурах наружного воздуха. Инфракрасный пол подходит для обогрева ламината, паркетной доски, не очень толстых половиц (около 2 см). При укладке под мягкие напольные покрытия нагревательную пленку целесообразно для защиты накрыть листом тонкой фанеры или оргалита. Фанера также будет нагреваться и отдавать свое тепло мягкой отделке. Линолеум обязательно должен быть без толстого слоя ворса на изнаночной стороне, мешающего нормальному отводу тепла.
Ограничение по применению нагревательной пленки: — нежелательно использовать под плитку (из-за сложности монтажа и малой эффективности такой конструкции — на инфракрасную пленку укладывается лист гипсоволокна и крепится на поу, затем на него наносится плиточный клей и укладывается плитка – намного проще и эффективнее использовать мат на основе нагревательного кабеля.). Нельзя использовать в ванных комнатах, душевых – там, где повышенная влажность и возможность проливания воды на пол.
Инфракрасный теплый пол самый эффективный и экономичный способ обогрева, его КПД достигает 98% (конечно, если у вас нет газа — магистральный газ вне конкуренции, но даже если у вас есть газовое отопление, теплый пол можно сделать для дополнительного комфортного обогрева.) Инфракрасные лучи нагревают поверхность пола и, проходя через нее, нагревают предметы в помещении, в том числе и тело человека. Идеальное распределение температуры создается, когда тепло поднимается равномерно со всей поверхности пола.
Напольное покрытие нагревается до низкой температуры, поэтому воздух не пересыхает, а кислород не выгорает. Многие покупатели берут небольшое количество теплого пола в нашем магазине на пробу, а потом, убедившись в его эффективности, заказывают его на весь дом и мы получаем массу теплых отзывов о такой системе отопления. Я лично использую его на даче и могу с уверенностью подтвердить, что это действительно отличная и недорогая система отопления.
Если в качестве основного обогрева планируется использовать теплый пол, то площадь нагревательной пленки должна составлять более 60 — 70 % от общей площади помещения; необходимо предусмотреть отступы от стен от 5 сантиметров и более. Укладывается на деревянный пол, на который предварительно уложена теплоотражающая подложка. Деревянное основание, на которое будет монтироваться система отопления, должно быть чистым, ровным, половицы надежно закреплены – они не должны «гулять». Инфракрасная пленка размещается на поверхности, не занятой мебелью – там массивная мебель, холодильник, что будет мешать отводу тепла.
Мебель на ножках (стол, стул, шкаф) можно смело ставить на теплый пол Расчет необходимой мощности и количества теплого пола. — для того, чтобы приступить к расчету требуемой мощности и количества теплых полов, для начала необходимо определить теплопотери вашего дома. Для этого можно воспользоваться вот этим калькулятором теплопотерь. В этой программе наглядно, очень просто, введя данные о вашем доме (площадь, толщина и материал стен, утепление пола и потолка), вы получите информацию о своих теплопотерях. Данная программа составлена в соответствии с нормами СНиП 2003 «Тепловая защита зданий». Конечно, этот калькулятор дает усредненные данные, ведь от качества строительства и утепления зависит очень многое, ведь рабочие могут схитрить, не отчитаться об утеплении. По статистике, в средней полосе России необходима удельная мощность обогрева 100 – 130 Вт на квадратный метр. Например, рассчитаем теплопотери дома 6 х 8 метров из бруса 15 х 15 см. дверь. Подставив в вычислитель необходимые данные, получим, что при температуре наружного воздуха -25 градусов и внутренней температуре +18 градусов теплопотери составят 127 Вт на метр, а общие теплопотери Рпот составят 6092 Вт (смотрим эти данные в левой колонке).
Необходимо определить установленную мощность Раст — необходимая мощность теплого пола. Ржав = 1,3 х Рпот = 6092 х 1,3 = 7920. Количество необходимого теплого пола рассчитывается по формуле Sн = Ржавчина / Руд = 7920/220 = 36 метров (где Руд — удельная мощность теплого пола, 220 Вт /кв.м.) При общей площади 48 кв.м. необходимая площадь теплого пола 36 кв.м. будет составлять 75% от общей площади (это в теории, практика показывает, что можно и чуть меньше). И это при температуре -25 градусов и других источников тепла нет, а они все равно будут — например, плита на кухне.
Пример расчета при температуре — 15 градусов. Вставив в калькулятор -15 градусов, получим: Рпот = 4240 Зуст = 4240 х 1,3 = 5512 Требуемая площадь обогреваемого пола Сп = 5212/220 = 25 То есть при температуре воздуха -15 градусов, для отопления будет достаточно всего 25 квадратных метров. теплый пол, или 52% от общей площади помещения. Используя приведенный выше метод расчета, вы сможете оценить теплопотери своего дома и возможность использования теплого пола для обогрева.
Расчет энергопотребления Потребляемая мощность в час составит: р = S (площадь, кв.м.) х 0,52 х 0,33 = 1812 Вт/час..
где 0,52 — 52% от общей площади, что, согласно к расчету, нуждается в покрытии теплым полом, а 0,33 – это коэффициент работы теплого пола. Терморегулятор циклически включает/выключает теплый пол, коэффициент 0,33 означает, что 1/3 цикла — теплый пол включен, а 2/3 — выключен. Таким образом, фактическое потребление энергии составит в среднем 33% от мощности теплого пола. 1,8 киловатт х 3 = 5,4 рубля в час (3 — стоимость киловатта электроэнергии) Если отопление включено круглосуточно, то потребление составит 5,4 х 24 = 129руб. в сутки или 3800 руб. в месяц зимой при температуре наружного воздуха — 15 — -20 град. Согласитесь, что такие низкие температуры бывают только кратковременно, а значит среднее фактическое потребление зимой будет меньше.. А если уменьшить температуру отопления, когда дома никого нет, то потребление будет еще меньше
Теплый пол всегда включен
В этом случае расход пленочного теплого пола составит 0,22 кВт/ч.
Расчетное 24-часовое потребление энергии в течение 30 дней составит 158,4 кВт/кв.м. (533,8 руб./кв.м.)
Но это только в том случае, если тепло постоянно уходит через открытое окно или подключен пленочный теплый пол без терморегулятора.
Внимание!
Подключить пленочный теплый пол без терморегулятора в качестве комфортного или основного отопления не безопасно … Неконтролируемый нагрев пленки может повредить как саму пленку, так и напольное покрытие.
Расчет энергопотребления на одно помещение
Для средней площади помещения 14 м2 достаточно обогрева 70% поверхности, что составляет 10 м2. Средняя мощность теплого пола составляет 150 Вт/м2. Тогда потребление энергии на весь этаж составит 150∙10=1500 Вт. При оптимальном суточном потреблении энергии за 6 часов месячное потребление энергии составит 6∙1,5∙30=270 кВт∙час. При стоимости киловатт-часа 2,5 руб. затраты составят 270∙2,5 = 675 руб. Эта сумма расходуется при постоянной круглосуточной работе теплого пола.
При установке термостата на программируемый экономичный режим со снижением интенсивности отопления в отсутствие хозяев в доме можно снизить энергопотребление на 30-40%.
Вы можете проверить свой расчет с помощью онлайн-калькулятора.
Расчет мощности теплого пола производится с небольшим запасом. Кроме того, это зависит от типа помещения. Реальный среднегодовой расчет будет меньше, так как в теплые месяцы (поздняя весна, лето и ранняя осень) отопление отключается.
Вы можете проверить реальное потребление энергии с помощью счетчика, когда другие электроприборы выключены.
Мощность водяных теплых полов рассчитать сложнее. Здесь лучше воспользоваться онлайн-калькулятором Auditor CO.
Принцип работы термостата для теплого пола
Принцип работы термостата прост — после того, как датчик зафиксировал требуемые тепловые показатели, термостат прекращает подачу питания до достижения температуры нагревательного элемента падает на 1-2 градуса (это значение можно изменить в настройках термостата).
Затем подача электроэнергии возобновляется.
График* наглядно демонстрирует принцип работы системы теплого пола с подключенным термостатом.
Как снизить затраты на электроэнергию при использовании пленки
Выбор мощности
Для комфортного обогрева пола в городских квартирах достаточно пленки мощностью 150 Вт/м2. Пленочный теплый пол устанавливается в местах, где требуется обогрев.
Для основного отопления и комфортного теплого пола применяются пленочные теплые полы мощностью 220 Вт/м2, например, термопленка Marpe Normal GSM. При этом следует руководствоваться рекомендациями производителей по устройству систем отопления на цокольных этажах, в загородных домах и балконах с применением сплошных углеродных пленок (например, Marpe Black Heat), имеющих дополнительные слои влагозащиты. последовал. Зона покрытия составляет около 70% от общей площади помещения.
Обогрев помещения
При использовании инфракрасного теплого пола в качестве основного отопления в загородном доме большое значение будет иметь вентиляция помещения.
Если все генерируемое тепло уходит через щели, то пленка будет дольше работать для поддержания необходимой температуры и, соответственно, количество электроэнергии потребляется намного больше.
Для экономии энергии необходимо использовать обогреватели для уменьшения потерь тепла. Окна с двойным и тройным остеклением и плотно прилегающие двери позволяют избежать больших потерь тепла.
Выбор напольного покрытия
Следует иметь в виду, что разные типы напольных покрытий имеют свою теплопроводность.
Использование теплоизоляционного слоя
При устройстве инфракрасного теплого пола как в загородных, так и в многоквартирных домах рекомендуется использовать теплоизоляционную подложку. Изготовлен из химически сшитого жесткого вспененного полиэтилена с закрытой пористой структурой толщиной несколько миллиметров и неметаллизированным отражающим слоем. Такая подложка не только защищает пленку от конденсата и коротких замыканий, но и позволяет направить все тепло в помещение, исключая обогрев межэтажного перекрытия, при этом экономя до 40% электроэнергии по сравнению с кабельными системами обогрева.
Для полноценного обогрева помещения достаточно покрыть около 70% площади пола помещения. Установка нагревательных элементов под мебелью и бытовой техникой не только нецелесообразна с точки зрения энергопотребления, но и нежелательна из-за возможности повреждения напольного покрытия или перегрева пленки.
Греющий кабель
Из-за низкой стоимости кабеля, уложенного в стяжку, многие предпочитают использовать именно его. Толщина бетона около 5 см. По мере его увеличения теплопотери увеличиваются. Чтобы сделать стяжку тоньше, используйте армирующие или наливные полы.
Самый простой и дешевый кабель — резистивный. Он доступен в одноядерной и двухъядерной версиях. Последний более удобен в использовании, так как противоположный конец не нужно заводить обратно на термостат. В этом случае встречное протекание электрического тока в соседних проводниках взаимно компенсирует помехи.
Мощность кабеля небольшая, но ее можно увеличить до 200 Вт/м2 при плотных витках на каждом квадратном метре.
Тепло генерируется равномерно по всей поверхности проволоки. Если сверху в определенном месте положить мебель или ковер, то там может произойти перегрев из-за ухудшения теплоотдачи. Саморегулирующийся кабель, у которого сопротивление зависит от температуры, лишен этого недостатка. Ток течет в поперечном направлении через электропроводящий слой от одной жилы к другой, проходя параллельно ей.
Однако укладка теплых полов под бытовую технику или мебель – нерациональное решение. Нагрев помещения зависит от мощности теплого пола в нем. Если есть препятствия в выделении тепла, его может не хватить.
Теплый пол обычно прокладывают в местах, где не предполагается установка мебели и бытовой техники. Как основной обогрев эффективен, если занимает не менее 70% площади помещения. При большой тесноте помещения целесообразно использовать радиаторное отопление. Для дополнительного обогрева достаточно использовать не менее 30%. Комфортный режим также используется, когда важно, чтобы пол не был холодным.
Top
