Емкость конденсатора обозначение буквой

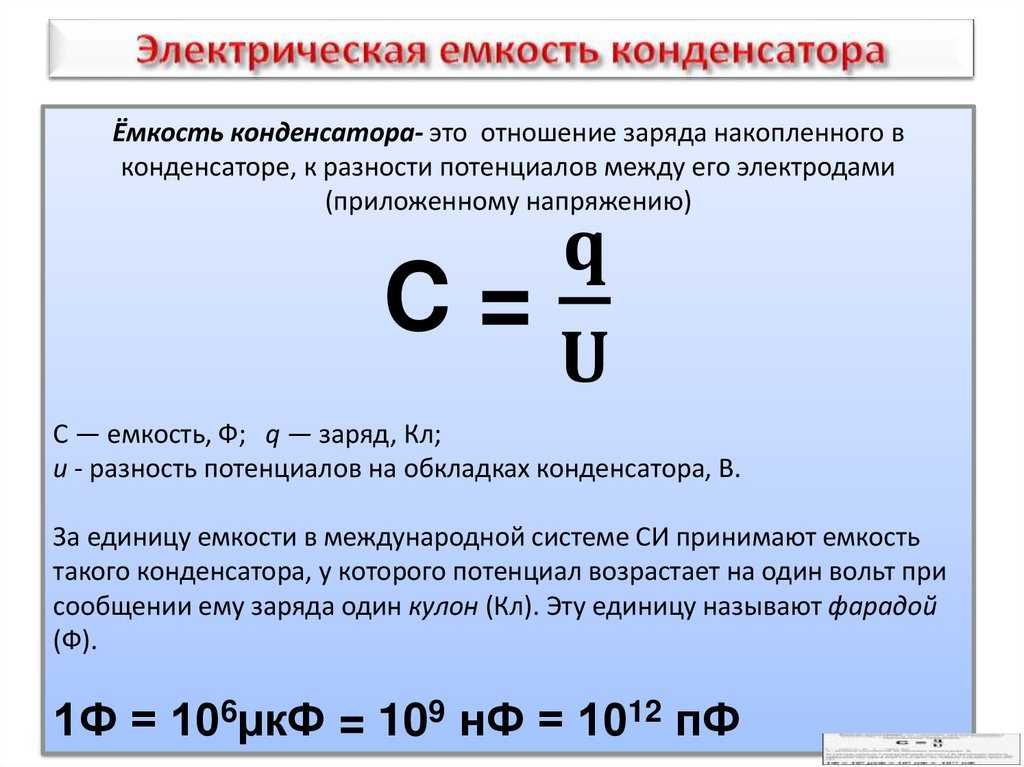

Основным параметром конденсатора является его номинальная емкость, измеряемая в фарадах ( Ф ) микрофарадах ( мкФ ) или пикофарадах ( пФ ).

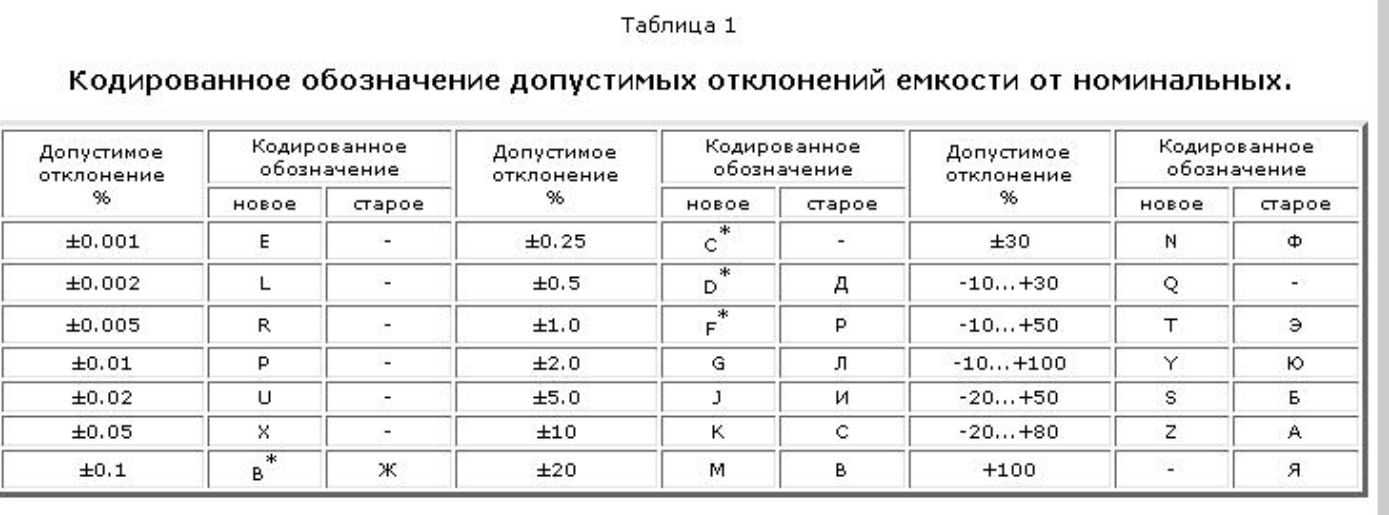

Допустимые отклонения емкости конденсатора от номинального значения указаны в стандартах и определяют класс его точности. Для конденсаторов, как и для сопротивлений, чаще всего применяются три класса точности I ( E24 ), II ( Е12 ) и III ( E6 ), соответствующие допускам ±5 % , ±10 % и ±20 % .
По виду изменения емкости конденсаторы делятся на изделия с постоянной емкостью, переменной и саморегулирующиеся. Номинальная емкость указывается на корпусе конденсатора. Для сокращения записи применяется специальное кодирование:
- П – пикофарады – пФ
- Н – одна нанофарада
- М – микрофарад – мкФ
Ниже в качестве примера приводятся кодированные обозначения конденсаторов:
- 51П – 51 пФ
- 5П1 – 5,1 пФ
- h2 – 100 пФ
- 1Н – 1000 пФ
- 1Н2 – 1200 пФ
- 68Н – 68000 пФ = 0,068 мкФ
- 100Н – 100 000 пФ = 0,1 мкФ
- МЗ – 300 000 пФ = 0,3 мкФ
- 3М3 – 3,3 мкФ
- 10М – 10 мкФ
Числовые значения ёмкостей 130 пФ и 7500 пФ
целые числа ( от 0 до 9999 пФ )
Конструкции конденсаторов постоянной емкости и материал, из которого они изготовляются, определяются их назначением и диапазоном рабочих частот.
Высокочастотные конденсаторы имеют большую стабильность, заключающуюся в незначительном изменении емкости при изменении температуры, малые допустимые отклонения емкости от номинального значения, небольшие размеры и вес. Они бывают керамическими (типов КЛГ , КЛС , КМ , КД , КДУ , КТ , КГК , КТП и др.), слюдяными ( КСО , КГС , СГМ ), стеклокерамическими ( СКМ ), стеклоэмалевыми ( КС ) и стеклянными ( К21У ).
Конденсатор с дробной ёмкостью
от 0 до 9999 Пф
Для цепей постоянного, переменного и пульсирующего токов низкой частоты требуются конденсаторы с большими емкостями, измеряемыми тысячами микрофарад. В связи с этим выпускаются бумажные (типов БМ , КБГ ), металлобумажные ( МБГ , МБМ ), электролитические ( КЭ , ЭГЦ , ЭТО , К50 , К52 , К53 и др.) и пленочные ( ПМ , ПО , К73 , К74 , К76 ) конденсаторы.
Конструкции конденсаторов постоянной емкости разнообразны. Так, слюдяные, стеклоэмалевые, стеклокерамические и отдельные типы керамических конденсаторов имеют пакетную конструкцию. В них обкладки, выполненные из металлической фольги или в виде металлических пленок, чередуются с пластинами из диэлектрика (например, слюды).
Емкость конденсатора 0,015 мкФ
Конденсатор с ёмкостью 1 мкФ
Для получения значительной емкости формируют пакет из большого числа таких элементарных конденсаторов. Электрически соединяют между собой все верхние обкладки и отдельно – нижние. К местам соединений припаивают проводники, служащие выводами конденсатора. Затем пакет спрессовывают и помещают в корпус.
Применяется и дисковая конструкция керамических конденсаторов. Роль обкладок в них выполняют металлические пленки, нанесенные на обе стороны керамического диска. Бумажные конденсаторы часто имеют рулонную конструкцию. Полосы алюминиевой фольги, разделенные бумажными лентами с высокими диэлектрическими свойствами, свертываются в рулон. Для получения большой емкости рулоны соединяют друг с другом и помещают в герметичный корпус.
В электролитических конденсаторах диэлектрик представляет собой оксидную пленку, наносимую на алюминиевую или танталовую пластинку, являющуюся одной из обкладок конденсатора, вторая обкладка – электролит.
Электролитический конденсатор 20,0 × 25В
Металлический стержень ( анод ) должен подключаться к точке с более высоким потенциалом, чем соединенный с электролитом корпус конденсатора ( катод ). При невыполнении этого условия сопротивление оксидной пленки резко уменьшается, что приводит к увеличению тока, проходящего через конденсатор, и может вызвать его разрушение.
Такую конструкцию имеют электролитические конденсаторы типа КЭ . Выпускаются также электролитические конденсаторы с твердым электролитом ( типа К50 ).
Конденсатор переменной ёмкости от 9 пФ до 270 пФ
Площадь перекрытия пластин или расстояние между ними у конденсаторов переменной емкости можно изменять различными способами. При этом меняется и емкость конденсатора. Одна из возможных конструкций конденсатора переменной емкости ( КПЕ ) изображена на рисунке справа.
Конденсатор переменной ёмкости от 9 пФ до 270 пФ
Здесь емкость изменяется путем различного расположения роторных (подвижных) пластин относительно статорных (неподвижных). Зависимость изменения емкости от угла поворота определяется конфигурацией пластин. Величина минимальной и максимальной емкости зависит от площади пластин и расстояния между ними. Обычно минимальная емкость Смин , измеряемая при полностью выведенных роторных пластинах, составляет единицы (до 10 – 20 ) пикофарад, а максимальная емкость Смакс , измеряемая при полностью выведенных роторных пластинах, – сотни пикофарад.
В радиоаппаратуре часто используются блоки КПЕ , скомпонованные из двух, трех и более конденсаторов переменной емкости, механически связанных друг с другом.
Конденсатор переменной ёмкости от 12 пФ до 497 пФ
Благодаря блокам КПЕ можно изменять одновременно и на одинаковую величину емкость различных цепей устройства.
Разновидностью КПЕ являются подстроечные конденсаторы. Их емкость так же, как и сопротивление подстроечных резисторов, изменяют лишь с помощью отвертки. В качестве диэлектрика в таких конденсаторах могут использоваться воздух или керамика.
Конденсатор подстроечный от 5 пФ до 30 пФ

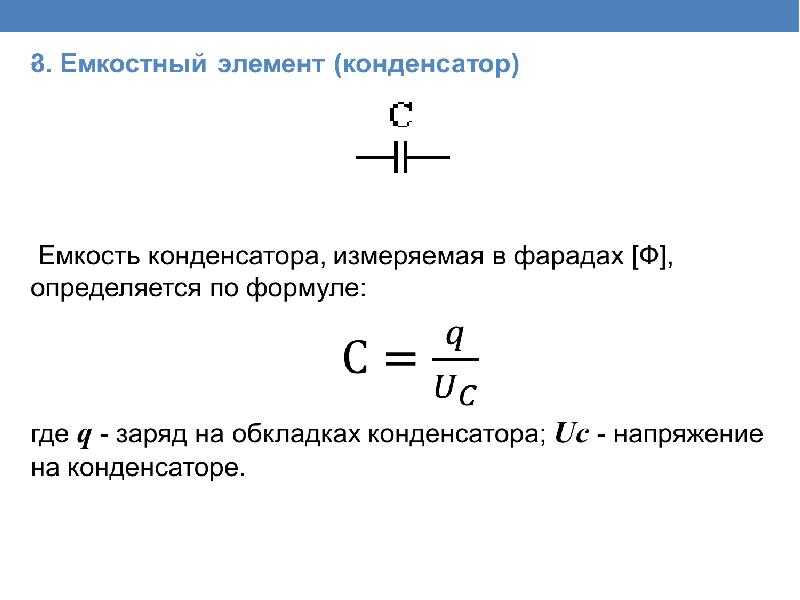

На электрических схемах конденсаторы постоянной емкости обозначаются двумя параллельными отрезками, символизирующими обкладки конденсатора, с выводами от их середин. Рядом указывают условное буквенное обозначение конденсатора – букву С (от лат. Capacitor – конденсатор).
После буквы С ставится порядковый номер конденсатора в данной схеме, а рядом через небольшой интервал пишется другое число, указывающее на номинальное значение емкости.
Емкость конденсаторов от 0 до 9999 пФ указывают без единицы измерения, если емкость выражена целым числом , и с единицей измерения – пФ , если емкость выражена дробным числом.
Емкость конденсаторов от 10 000 пФ (0,01 мкФ) до 999 000 000 пФ (999 мкФ) указывают в микрофарадах в виде десятичной дроби либо как целое число, после которого ставят запятую и нуль. В обозначениях электролитических конденсаторов знаком « + » помечается отрезок, соответствующий положительному выводу – аноду, и после знака « х » – номинальное рабочее напряжение.
Конденсаторы переменной емкости ( КПЕ ) обозначаются двумя параллельными отрезками, перечеркнутыми стрелкой.
Если необходимо, чтобы к данной точке устройства подключались именно роторные пластины, то на схеме они обозначаются короткой дугой. Рядом указываются минимальный и максимальный пределы изменения емкости.
В обозначении подстроечных конденсаторов параллельные линии пересекаются отрезком с короткой черточкой, перпендикулярной одному из его концов.
Большое значение для правильного выбора того или иного элемента в различных схемах имеет маркировка конденсаторов. По сравнению с резисторами, она довольно сложная и разнообразная. Особые трудности возникают при чтении обозначений на корпусах маленьких конденсаторов в связи с незначительной площадью поверхности. Квалифицированный специалист, постоянно использующий данные устройства в своей работе, должен уверенно читать маркировку изделия и правильно ее расшифровывать.
Как маркируются большие конденсаторы
Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица – фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10 -6 фарад.
При расчетах может применяться внемаркировочная единица – миллифарад (1мФ), имеющая значение 10 -3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10 -9 Ф и пикофарадах (пФ), составляющих 10 -12 Ф.
Нанесение маркировки емкости конденсаторов с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.
Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF – микрофарадам. Также встречается маркировка fd – сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.
В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 — (6000 х 0,7).
При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.
При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.
При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.
Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.
Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание.
Расшифровка маркировки конденсаторов
Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.
Обозначение цифр
Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией.
Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце. Если такая цифра находится в диапазоне 0-6, то к первым двум цифрам добавляются нули в определенном количестве. Для примера можно взять маркировку 453, которая будет расшифровываться как 45 х 10 3 = 45000.
Когда последняя цифра будет 8, то первые две цифры умножаются на 0,01. Таким образом, при маркировке 458, получается 45 х 0,01 = 0,45. Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. В результате обозначение 459 преобразуется в 45 х 0,1 = 4,5.
После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы – керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10 -12 . Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10 -6 . Единицы измерения могут обозначаться буквами: р – пикофарад, u– микрофарад, n – нанофарад.
Обозначение букв
После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами. При наличии буквы R, она заменяется запятой, применяемой для десятичной дроби. Расшифровка маркировки 4R1 будет выглядеть как 4,1 пФ.
При наличии букв р, n, u, соответствующих пико-, нано- и микрофараде также выполняется замена на десятичную запятую. Обозначение n61 читается как 0,61 нФ, маркировка 5u2 соответствует 5,2 мкФ.
Маркировка керамических конденсаторов
Керамические конденсаторы обладают плоской круглой формой и двумя контактами. На корпусе кроме основных показателей, указывается допуск отклонений от номинальной емкости. С этой целью используется определенная буква, проставляемая сразу же после цифрового обозначения емкости. Например, буква «В» соответствует отклонению + 0,1 пФ, «С» — + 0,25 пФ, D — + 0,5 пФ. Эти значения применяются при емкости менее 10 пФ. У конденсаторов с емкостью более 10 пФ буквенные обозначения соответствуют определенному проценту отклонений.
Смешанная буквенно-цифровая маркировка
Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -30 0 C, X = -55 0 C. Второй цифровой символ – это максимальная температура.
Цифры соответствуют следующим показателям: 2 – 45 0 С, 4 – 65 0 С, 5 – 85 0 С, 6 – 105 0 С, 7 – 125 0 С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным – «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.
Прочие маркировки
Маркировка, нанесенная на корпус конденсатора, позволяет определить значение напряжения. На рисунке отражены специальные символы, соответствующие максимально допустимому напряжению для конкретного устройства. В данном случае приводятся параметры для конденсаторов, которые могут эксплуатироваться только при постоянном токе.
В некоторых случаях маркировка конденсаторов значительно упрощается. С этой целью используется только первая цифра. Например, ноль будет означать напряжение ниже 10 вольт, значение 1 – от 10 до 99 вольт, 2 – от 100 до 999 В и так далее, по такому же принципу.
Прочие маркировки касаются конденсаторов, выпущенных значительно раньше или предназначенных для особых целей. В таких случаях рекомендуется воспользоваться специальными справочниками, чтобы не допустить серьезной ошибки при сборке электрической схемы.
Маркировка конденсаторов при выборе какого-либо элемента в схеме имеет большое значение. Она разнообразная и сложная по сравнению с резисторами. Специалист, который работает непосредственно с конденсаторами должен обязательно знать, как расшифровывается та или иная маркировка.
Таблица маркировки конденсаторов
Код | Пикофарады, (пф, pf) | Нанофарады, (нф, nf) | Микрофарады, (мкф, µf) |
109 | 1. 0 | 0.001 | 0.000001 |
159 | 1.5 | 0.0015 | 0.000001 |
229 | 2.2 | 0.0022 | 0.000001 |
339 | 3.3 | 0.0033 | 0.000001 |
479 | 4.7 | 0.0047 | 0.000001 |
689 | 6.8 | 0.0068 | 0.000001 |
100* | 10 | 0.01 | 0.00001 |
150 | 15 | 0.015 | 0.000015 |
220 | 22 | 0.022 | 0.000022 |
330 | 33 | 0.033 | 0.000033 |
470 | 47 | 0.047 | 0.000047 |
680 | 68 | 0.068 | 0.000068 |
101 | 100 | 0.1 | 0.0001 |
151 | 150 | 0.15 | 0.00015 |
221 | 220 | 0.22 | 0.00022 |
331 | 330 | 0. 33 | 0.00033 |
471 | 470 | 0.47 | 0.00047 |
681 | 680 | 0.68 | 0.00068 |
102 | 1000 | 1.0 | 0.001 |
152 | 1500 | 1.5 | 0.0015 |
222 | 2200 | 2.2 | 0.0022 |
332 | 3300 | 3.3 | 0.0033 |
472 | 4700 | 4.7 | 0.0047 |
682 | 6800 | 6.8 | 0.0068 |
103 | 10000 | 10 | 0.01 |
153 | 15000 | 15 | 0.015 |
223 | 22000 | 22 | 0.022 |
333 | 33000 | 33 | 0.033 |
473 | 47000 | 47 | 0.047 |
683 | 68000 | 68 | 0.008 |
104 | 100000 | 100 | 0.1 |
154 | 150000 | 150 | 0. 15 |
224 | 220000 | 220 | 0.22 |
334 | 330000 | 330 | 0.33 |
474 | 470000 | 470 | 0.47 |
684 | 680000 | 680 | 0.68 |
105 | 1000000 | 1000 | 1.0 |
Маркировка твердотельных конденсаторов
По международному стандарту — начинают читать с единиц измерения. Фарады применяются для измерения ёмкости. Маркировку наносят на корпус самого устройства.
Иногда наносят маркеры, которые указывают на допустимые отклонения от нормы емкости самого конденсатора (указывается в процентах).
Порой, вместо них используется буква, которая обозначает то или иное значение самого допуска. Затем опреедляем номинальное напряжение. В том случае, если же корпус устройства имеет большие размеры, данный параметр обозначается цифрой, за которой далее следуют буквы. Максимально допустимое значение параметра указывается с помощью цифр. Если на корпусе нет никакой информации о допустимом значении напряжения, то использовать его можно только в цепях с низким напряжением. Если же устройство, согласно его параметрам, должно использоваться в цепях, где есть переменный ток, то применяться оно, соответсвенно, должно именно так и не иначе.
Устройство, которое работает с постоянным током, нельзя использовать в цепях с переменным.
Далее, определием полярность устройства: положительную и же отрицательную. Этот шаг очень важен. Если полюса будут определены неверно, велик риск возникновения короткого замыкания или даже взрыва самого устройства. Независимо от полярности, конденсатор можно будет подключить в том случае, если не указана какая-либо информация о плюсе и же минусе клемм.
Значение полярности могут наносить в виде специальных углублений, которые имеют форму кольца, или же в виде одноцветной полосы. В конденсаторах из алюминия, которые по своему внешнему виду похожи на банку из-под консервов, подобные обозначения говорят об отрицательной полярности. А, например, в танталовых конденсаторах, которые имеют небольшие габариты, все наоборот — полярность при данных обозначениях будет являться положительной. Цветовую маркировку не стоит учитывать лишь в том случае, если на самом конденсаторе будут указаны плюс и минус.
Маркировка конденсаторов: расшифровка
Значения первых двух цифр на корпусе, которые указывают на ёмкость устройства. Если конденсатор небольшого размера — маркировка осуществляется согласно стандарту EIA.
Цифры: обозначение
Когда в обозначении указаны только одна буква и две цифры, то цифры соответствуют параметру ёмкости конденсатора. По-своему нужно расшифровывать остальные маркировки, опираясь на ту или иную инструкцию. Множитель нуля — это третья по счету цифра. Расшифровку проводят в зависимости от того, какая цифра находится в конце. К первым двум цифрам необходимо добавить определённое количество нолей, если цифра входит в диапазон от ноля до шести. Если последней цифрой является число восемь, то в таком случае необходимо на 0,01 умножить две первые цифры. Когда значение ёмкости конденсатора станет известным, нужен будет определить то, в таких единицах измерения указана данная величина. Устройства из керамики, а также плёночные варианты являются мелкими. В них данный параметр измеряется в пикофарадах. Микрофарады используются для больших конденсаторов.
Буквы: их обозначение
Далее необходимо провести расшифровку букв, которые есть в маркировке. Если в первых двух символах есть буква, то в таком случае расшифровать ее можно несколькими методами. Если есть буква R, то она играет роль запятой, которая используется в дроби. Если есть буквы u, n, p — то оно тоже выполняют роль запятой в той же самой дроби.
Керамические конденсаторы: маркировка
Данные виды устройств имеют два контакта, а также круглую форму. На корпусе будут указаны как основные показатели, так и допуск отклонений от номы параметра ёмкости. Для этого используют специальную букву, которая находится после обозначения ёмкости в цифрах.
Если есть буква В, то отклонение в таком случае будет равняться +0,1 пФ, если буква С — то + 0,25 пФ и так далее. Только при значении параметра ёмкости менее 10пФ используются данные значения. Если параметр ёмкости больше указанного выше, то буквы — это процент допустимых отклонений.
Смешанная маркировка из цифр и букв
Маркировка может быть указана в виде буквы, затем цифры, а после снова буквы. Первый символ — это самая маленькая допустимая температура. Второй символ обозначает, наоборот, самую большую допустимую температуру. Третий символ — это ёмкость устройства, которая может изменяться в переделах ранее указанных значений температур.
Остальные маркировки
Значение напряжения можно узнать с помощью маркировки, которая находится на корпусе устройства. Символы говорят о допустимом максимальном значении параметра для того или иного конденсатора. Иногда маркировку упрощают. Например, используется только первая цифра. Напряжение меньше десяти вольт будет обозначаться, например, нулём, а этот же параметр, который будет иметь напряжение в пределах от десяти до девяноста девяти вольт — единицей и так далее. Другую маркировку имеют устройства, которые были выпущены намного раньше. Тогда нужно обратиться к справочнику во избежание совершения ошибок. У нас вы можете также узнать, как проверить конденсатор мультиметром на плате.
Номинал конденсатора на схеме
Основным параметром конденсатора является его номинальная емкость, измеряемая в фарадах Ф микрофарадах мкФ или пикофарадах пФ. Допустимые отклонения емкости конденсатора от номинального значения указаны в стандартах и определяют класс его точности. По виду изменения емкости конденсаторы делятся на изделия с постоянной емкостью, переменной и саморегулирующиеся. Номинальная емкость указывается на корпусе конденсатора. Для сокращения записи применяется специальное кодирование:. Конструкции конденсаторов постоянной емкости и материал, из которого они изготовляются, определяются их назначением и диапазоном рабочих частот.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Электрическая ёмкость, конденсатор.
- Условное обозначение конденсаторов на схемах
- Обозначение конденсаторов, эмкость, пикофарад, нанофарад, микрофарад
- Маркировка постоянных конденсаторов. Обозначение конденсаторов на схемах
- Обозначение конденсаторов на схемах
- roboforum.ru
- КОНДЕНСАТОР
- Как определить емкость конденсатора?
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Y конденсатор, зачем он нужен и как выбрать правильный
youtube.com/embed/OYdSoHO5bpg» frameborder=»0″ allowfullscreen=»»/>
Электрическая ёмкость, конденсатор.
Существует такое правило: на схемах емкости конденсаторов обозначают либо в пикофарадах, либо — в микрофарадах. При этом, пишется только число без букв. С1 — С2 — 47,0. С3 — 0,1. С4 — Так вот, запомните: если в числе, обозначаемом емкость, есть запятая — значит это микрофарады, если запятой нет — то это пикофарады.
MyTetra Share. Обозначение емкости конденсаторов на электрических схемах. Например: С1 — С2 — 47,0 С3 — 0,1 С4 — Так вот, запомните: если в числе, обозначаемом емкость, есть запятая — значит это микрофарады, если запятой нет — то это пикофарады.
Так же в этом разделе: Как устроен и как обозначается диод Как устроен транзистор и как он обозначается Что такое триггер Разъем 9 pin COM порт Сайт про устройство энергосберегающих лампочек Терминология в электротехнике и электронике Обозначение емкости конденсаторов на электрических схемах Токовая петля — примеры использования С чего начать изучение электроники Как починить энергосберегающую лампочку — схемы популярных моделей лампочек Чистим матрицу зеркального фотоаппарата дешево и надёжно.
Виды резисторов что необходимо знать о резисторах? MyTetra Share Делитесь знаниями! MyTetra Share v.
Условное обозначение конденсаторов на схемах
Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его. Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика.
Технологическое подразделение конденсаторов на типы: электростатические, электролитические, двойнослойные изделия. Конденсаторы с.
Обозначение конденсаторов, эмкость, пикофарад, нанофарад, микрофарад
Основной характеристикой конденсатора является его емкость. Очень часто замеры емкости требуется проводить в электролитическом конденсаторе. В отличие от керамических и оксидных конденсаторов, которые редко выходят из строя разве что в результате пробоя диэлектрика , электролитическим деталям свойственна потеря ёмкости из-за высыхания электролита. Поскольку работа электронных схем сильно зависит от емкостных характеристик, то необходимо знать, как определить емкость конденсатора. Измерить емкость проще всего с помощью измерителя C и ESR. Для этого контакты измерительных щупов подсоединяют к выводам конденсатора, соблюдая полярность электролитических деталей. При этом результаты измерений выводятся на дисплей. Рисунок 1.
Маркировка постоянных конденсаторов. Обозначение конденсаторов на схемах
Конденсатор является пассивным электронным компонентом. Ёмкость конденсатора измеряется в фарадах. Первые конденсаторы, состоящие из двух проводников, разделенных непроводником диэлектриком , упоминаемые обычно как конденсатор Эпинуса или электрический лист, были созданы ещё раньше [3]. Конденсатор является пассивным электронным компонентом [4].
При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов. Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.
Обозначение конденсаторов на схемах
Существует такое правило: на схемах емкости конденсаторов обозначают либо в пикофарадах, либо — в микрофарадах. При этом, пишется только число без букв. С1 — С2 — 47,0. С3 — 0,1. С4 —
roboforum.ru
Регистрация Вход. Ответы Mail. Вопросы — лидеры Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места? А разве понятие «эфир» можно всерьёз рассматривать в электронике? Задача по физике 1 ставка. Лидеры категории Антон Владимирович Искусственный Интеллект.
Условные графические обозначения конденсаторов на принципиальных схемах наносятся Обозначение номиналов конденсаторов на схемах.
КОНДЕНСАТОР
Конденсатор это система из двух и более электродов обычно в форме пластин, называемых обкладками , разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок конденсатора. Такая система обладает взаимной ёмкостью и способна сохранять электрический заряд. ТОесть из рисунка видно что это две параллельные металические пластины разделённые каким то материалом диэлектриком- это вещество которое не проводит электрический ток. Конденсатор в цепи постоянного тока не проводит ток, так как его обкладки разделены диэлектриком.
Как определить емкость конденсатора?
ВИДЕО ПО ТЕМЕ: КАК ОПРЕДЕЛИТЬ ЛЮБОЙ SMD КОМПОНЕНТ
Обозначения условные графические в схемах. Резисторы, конденсаторы. Итак, рассмотрим обозначение конденсаторов постоянной емкости на электрических схемах. Условно графическое обозначение УГО конденсатора постоянной емкости показано на рисунке 1 и представляет собой отображение двух обкладок конденсатора с выводами.
Вернуться в Электроника, электротехника. Сейчас этот форум просматривают: Google [Bot] и гости: 1.
Конденсаторы от лат. Емкость конденсатора зависит от размеров площади обкладок, расстояния между ними и свойств диэлектрика. Важным свойством конденсатора является то, что для переменного тока он представляет собой сопротивление, величина которого уменьшается с ростом частоты. Как и резисторы, конденсаторы разделяют на конденсаторы постоянной емкости, конденсаторы переменной емкости КПЕ , подстроечные и саморегулирующиеся. Наиболее распространены конденсаторы постоянной емкости.
Приветствую, друзья! Вы уже знаете, как устроены и как работают полупроводниковые диоды, полевые и биполярные транзисторы. Давайте познакомимся с еще одной интереснейшей штуковиной — конденсатором. Из всего многообразия конденсаторов мы рассмотрим лишь те, которые используются в компьютерах и периферийных устройствах.
Насколько можно доверять керамическим конденсаторам?
Статья Автор: Steve Hageman
- Категория: Пассивные
- 18.08.2022
- (0) Комментарии
Вот некоторые распространенные ошибки при использовании керамических конденсаторов.
Существует общая тенденция делать электронику меньше, но с большей функциональностью. Это переводится как: «Впихни это сюда», поэтому, естественно, дизайнеры ищут все более мелкие детали.
То, что было на бумаге не менее 0,1 мкФ, типоразмера 1206, сегодня можно купить в типоразмере 0402. Но действительно ли это эквивалентный конденсатор? Здесь мы рассмотрим некоторые вопросы.
Мы, инженеры, лучше всего учимся, когда делаем что-то, что не работает должным образом, а затем обнаруживаем первопричину. Надеюсь, это произойдет задолго до того, как мы запустим продукт в производство. Многое из того, что здесь обсуждается, представляет собой длинную грустную историю инженерного «обучения на рабочем месте», надеюсь, если вы не знаете обо всех этих проблемах, вы будете предупреждены и будете знать, на что обращать внимание.
Спецификации керамических конденсаторов
Многие из нас думали, что общая номенклатура керамических конденсаторов C0G, X7R, B5X и Z5U и др. является физической диэлектрической спецификацией. Не помогло и то, что некоторые производители говорили что-то вроде «X7R диэлектрик». Но эти трехбуквенные обозначения не являются физическим диэлектриком, они представляют собой систему оценки характеристик, и производитель может использовать любой диэлектрический состав по своему выбору, если он соответствует трехбуквенной спецификации характеристик. Керамические конденсаторы с обозначением типа C0G или NP0 (это «ноль», а не «О» в обозначении) относятся к типу Class 1, есть очень стабильные конденсаторы с очень низким температурным дрейфом менее 30 ppm на градус Цельсия. Типы C0G также имеют самый низкий объемный КПД.
Конденсаторы класса II вступают в игру с размером. Трехбуквенная система нумерации подробно описана в Таблице 1 .
Таблица 1 Трехбуквенная система маркировки конденсаторов класса II. Наиболее часто используемые типы в электронике — X7R и B5X. Это обозначение не указывает на конкретный диэлектрик, а скорее является спецификацией. Производитель может использовать любую конструкцию по своему желанию, если она соответствует спецификации. Например, «X7R» имеет характеристики: A -55 9Диапазон рабочих температур от 0038 o C до +125 o C и максимальное изменение емкости +/-10%.
Жизнь (и наши схемы) была бы намного лучше, если бы мы везде использовали конденсаторы, указанные C0G. Проблема в том, что они слишком велики для повсеместного использования в большинстве современных приложений. Во всем, кроме типа C0G, «конденсаторы выходят из строя», как мы увидим ниже.
Когда керамические конденсаторы выходят из строя — смещение постоянного тока
Мой «неудачный опыт» с керамическим конденсатором был, когда я впервые решил использовать керамическую шину распределения питания в новом программно-определяемом радио. Радио работало просто отлично, но шина питания, которая представляла собой источник питания 5,5 В, питающий большую сеть 5-вольтовых регуляторов с малым падением напряжения (LDO), колебалась. Конденсаторы 0,22 мкФ, 0402, которые я использовал, при смещении до 5,4 В просто теряли большую часть своей емкости, а у шины не было достаточной объемной емкости для буферизации низкочастотного взаимодействия, возникающего из-за LDO. Произошло колебание!
К счастью, это было легко исправить. Я просто добавил конденсаторы емкостью 2,2 мкФ к существующим конденсаторам и продолжил тестирование первой итерации платы. Это заставило меня изучить первопричину и внимательно изучить паспорта конденсаторов.
До того, как этот продукт потребовал значительного уменьшения размера, я всегда использовал конденсаторы размеров 0603 и 0805, обычно рассчитанные на 50 В, с по крайней мере одним танталовым конденсатором для шин питания. Так как мои шины питания были 5 В или ниже 80% времени, конденсаторы не проявляли заметного плохого поведения.
Как было мастерски описано Марком Фортунато [1] и Иштваном Новаком [2], у многих из нас был подобный опыт. То, что работало годами, вдруг перестало работать с уменьшением размера.
Как показано на Рис. 1 , хорошо известное уменьшение емкости в зависимости от смещения для нескольких конденсаторов.
Рис. 1 Типичные кривые, показывающие уменьшение емкости двух конденсаторов X7R 0,01 мкФ, 50 В по сравнению с конденсатором C0G в зависимости от смещения постоянного тока (A) и двух конденсаторов X7R в зависимости от уровня возбуждения переменного тока (B). Между внешне похожими производителями конденсаторов X7R могут быть большие различия.
Несмотря на то, что я использовал конденсаторы спецификации X7R для своего шунтирования, я увидел огромное снижение значения емкости, потому что одновременно уменьшил номинальное напряжение конденсаторов, получив «двойной удар», который я называю «ударом». в квадрате».
Новак заявил в своей статье: «Чтобы помочь пользователям, все основные поставщики сегодня предоставляют по крайней мере информацию о смещении постоянного тока со своими частями MLCC» [2], но в последнее время я обнаружил, что это уже не так. За последние несколько лет эта информация пропала из большого количества таблиц данных, и теперь вам придется специально искать ее, если вы вообще можете ее найти.
AVX, Murata и KEMET, например, имеют веб-сайты, на которых показаны всевозможные параметры и кривые производительности почти для всех их конденсаторов [3], но, к сожалению, эта информация, как правило, не может быть передана другому производителю. Например, 0,1 мкФ, 10 В, X7R от одного производителя потеряет -4% своей емкости при смещении 5 В постоянного тока, а другой может иметь -35% меньшую емкость при тех же условиях. Это показывает, что вы просто не можете предположить, что производительность конденсатора одного производителя эквивалентна конденсатору любого другого производителя.
Кроме того, вы, возможно, помните, что в 2017 году во всем мире ощущалась нехватка керамических конденсаторов всех типов. В то время производители изо всех сил пытались получить достаточное количество деталей для продажи. Я столкнулся с несколькими проблемами, связанными с производством, когда не только конечные пользователи вносили непроверенные изменения деталей, но и производители также вносили изменения в свои детали, которые приводили к тому, что они имели разные характеристические кривые смещения постоянного тока.
Оглядываясь на современные кривые зависимости емкости от смещения постоянного тока, вы найдете информацию о производителе, которой уже несколько десятков лет, и я начинаю задаваться вопросом, соответствует ли она действительности. Он просто не обновляется, а в последнее время кажется, что его удаляют, а не обновляют.
Когда керамические конденсаторы выходят из строя — искажения
Еще одна проблема, которую я вижу, это искажения. Это изменение емкости при смещении постоянного тока может вызвать проблему при любом использовании конденсаторов в тракте аналогового сигнала. Я видел слишком много инженеров, которым не хватало места, и они просто подбирали конденсаторы по размеру и температурному диапазону. Это заставляет их проектировать всевозможные «только цифровые» конденсаторы, что приводит к катастрофическим последствиям для их обработки аналогового сигнала.
Чтобы показать и измерить этот эффект искажения, я использовал часть своего проекта BlasterAmp [4], а именно аудиовыход USB-ключа Sound Blaster и программное обеспечение для создания звуковых тонов с очень низким уровнем искажений, специально созданный 18-битный БПФ. анализатор для измерения искажений [5], вместе со схемой Рисунок 2 .
Рисунок 2 Схема операционного усилителя NE5534 для тестирования искажений. Тестовый конденсатор — это то место, куда я припаиваю различные конденсаторы для тестирования. Эта схема при подключении к USB-ключу Sound Blaster и некоторому специальному программному обеспечению выдает 16-битный сигнал без искажений (> 95 дБн искажения).
Настройка на рис. 2 ограничена 16-битным искажением ЦАП в Sound Blaster. Как и ожидалось, я измерил все виды 0,01 мкФ, керамических C0G и многослойных пленочных конденсаторов. Они не добавили измеримых искажений на выходе.
Самое интересное началось, когда я измерил конденсаторы X7R. Обычно я использую конденсаторы X7R только в шунтирующих цепях, но я позволил одному или двум проникнуть в тракт обработки сигнала во время моей несущей наверняка. К счастью для меня, они не вызывали проблем, потому что они почти всегда были рассчитаны на 50 В, а это было значительно ниже используемых колебаний сигнала.
Измерения двух кажущихся идентичными типов 0,01 мкФ, 50 В, 0603, X7R с размахом сигнала 20 В показаны на Рис. 3 . Как видно, эти конденсаторы имеют очень разные сигнатуры искажений на графике БПФ. Таблица 2 представляет собой лучшее сравнение продуктов искажения. Один из «кажущихся идентичными» конденсаторов имеет искажения 2:1 лучше, чем другой!
Рис. 3 Характеристика искажения БПФ для двух, казалось бы, идентичных конденсаторов размера 0603, 50 В, X7R. Как видно, у одного значительно хуже характеристики искажения.
Таблица 2 Табличные данные для различных конденсаторов, измеренные на Рисунке 3. Один из конденсаторов имеет в два раза больший процент гармонических искажений, чем другой. Ни один из них не имеет производительности даже на 8-битном уровне (-49 дБн) для третьей гармоники!
Я также измерил некоторые конденсаторы X7R, 0805, 50 В, и даже конденсатор 0402, номинальное напряжение 10 В, с искажениями, аналогичными приведенным выше. 0402 должен был быть намного хуже из-за большего размаха относительно его номинального максимального рабочего напряжения, но это не так. Это то, что заставляет меня думать, что кривые технических данных на многие из этих деталей очень старые и больше не соответствуют действительности. Я также сместил конденсатор 0402 до 50 В без заметного увеличения тока утечки, так что, возможно, он все-таки построен на конденсаторе 50 В? Не знаю, но исходя из классической кривой падения емкости в зависимости от рабочего напряжения, должно было быть намного хуже, чем было.
Копаясь в своих деталях в поисках конденсаторов для измерения, я также наткнулся на дисковый конденсатор Z5U 45-летней давности. Думал, будут очень плохие искажения, а оказалось совсем не так уж и плохо, примерно как у современного X7R! (см. Рисунок 4 ).
Рис. 4 Конденсатор Z5U 50-летней давности, измеренный просто для развлечения. Его искажение было не таким плохим, как ожидалось.
Я взял один из конденсаторов с рис. 3 и уменьшил размах напряжения на нем до тех пор, пока продукты искажения не оказались в минимальном уровне шума, а затем нанес эти данные на график 9.0026 Рисунок 5 .
Рис. 5 Искажение третьей гармоники в зависимости от размаха напряжения, приложенного к 0,1 мкФ, 50 В, X7R, 0603 (см. рис. 3). Измеренные искажения соответствовали логарифмической линии тренда, как и ожидалось.
Линия тренда, построенная по данным на рис. 5, показывает хорошее соответствие логарифмической кривой, это говорит о том, что даже если вы должны использовать конденсатор X7R в тракте сигнала, если уровень вашего сигнала достаточно низок, вы можете не заметить никаких искажений. вопросы.
Ни один из производителей не указывает искажения в качестве спецификации, и, как показано выше, данные об изменении емкости в зависимости от смещения по постоянному току на внешне похожих конденсаторах сильно различаются.
Все, что вы можете сделать, это держаться подальше от всего, кроме конденсатора типа C0G, или использовать пленочный конденсатор, где могут возникать искажения. Даже тщательное тестирование может не гарантировать успеха, так как вы никогда не знаете, когда дизайн или конструкция детали могут измениться, что вызовет производственные проблемы. Да, это означает, что размер может стать проблемой, но иногда приходится идти на компромиссы в дизайне.
Когда керамические конденсаторы выходят из строя — пьезоэлектрические эффекты
Я узнал об этом, когда работал со знающими разработчиками контуров фазовой автоподстройки частоты (ФАПЧ); они сказали мне, что любые конденсаторы, кроме конденсаторов C0G или X7R, будут проблемой. Эта «проблема» заключается в том, что любой диэлектрик, отличный от того, который используется для изготовления конденсаторов C0G, использует материал, который по своей природе является пьезоэлектрическим и при деформации вызывает появление напряжения на детали. Я думаю, что разработчики PLL впервые обнаружили эту проблему, когда в проекте были показаны боковые полосы RF на частоте вращения охлаждающего вентилятора. Вентилятор вызывал вибрацию печатной платы, и эта вибрация заставляла рассматриваемые конденсаторы генерировать достаточное пьезоэлектрическое напряжение для модуляции линии настройки генератора PLL, вызывая появление боковых полос. Замена конденсатора на тип C0G устранила проблему.
Конденсаторная промышленность знает об этом, и они называют это «поющими конденсаторами», поскольку большинство людей узнают об этом пьезоэлектрическом явлении как бы в обратном порядке по сравнению с моим опытом. Если на один из этих конденсаторов подается переменное напряжение, то они изгибаются, и, если частота, напряжение и монтаж подходят, печатная плата превращается в динамик, производящий слышимый шум.
Читая отзывы о многих портативных компьютерах, иногда описывается слышимый вой, который можно услышать при определенных условиях нагрузки на определенных ноутбуках. Обычно это описывают как «завывание катушки», но, вероятно, на самом деле это «поющий конденсатор».
Несколько производителей изменили конструкцию своих конденсаторов, чтобы смягчить проблему и снизить возможный акустический шум [6].
В прошлом была проведена хорошая работа по демонстрации и измерению этих проблем, и мне нет смысла повторять их здесь, см. ссылку [7].
Как я уже упоминал, основываясь на опыте других разработчиков, я избегал всего, кроме конденсаторов C0G и X7R, в своих аналоговых конструкциях, используя конденсаторы более высокой плотности только там, где это необходимо, например, между контактными площадками питания FPGA, и т. д., или в строго цифровых проектах. Хотя, если вы используете один из этих самых пьезоэлектрических конденсаторов в тактовой линии, кто должен сказать, что какой-то пьезоэлектрический потенциал не может вызвать джиттер порога переключения, тем самым вызывая нежелательный тактовый джиттер дальше по линии? Будь осторожен!
Предположение, которое у меня всегда было, состоит в том, что конденсаторы X7R защищены от пьезоэлектрических проблем, что просто неверно, поскольку в конденсаторах X7R используются диэлектрические материалы, которые по своей природе также являются пьезоэлектрическими. Просто на сегодняшний день уровень пьезоэлектрического заряда был слишком низким, чтобы вызвать у меня какие-либо проблемы, ваш пробег может варьироваться, как они говорят. Эта ситуация может измениться в любой момент, как показал мой опыт с большой нехваткой конденсаторов в 2017 году, поэтому лучше быть очень осторожным. Или используйте один из специально разработанных конденсаторов с низким акустическим шумом, где это необходимо.
Когда керамические конденсаторы выходят из строя — возникают проблемы с растрескиванием
Керамические конденсаторы очень хрупкие. Кто не треснул один или у него не отвалились торцевые заглушки? Эта хрупкость может усугубляться использованием больших керамических конденсаторов на тонкой печатной плате, где изгибание может привести к растрескиванию многих конденсаторов (, рис. 6, ). По моему опыту, я боюсь использовать что-то большее, чем 1206, на стандартной печатной плате толщиной 0,032 или 0,062 дюйма. Я даже зашел так далеко, что установил конденсаторы вертикально в виде двутавровой балки, чтобы уменьшить возможные напряжения. Многие большие массивы керамических конденсаторов даже монтируются в каркасы для снятия напряжения, чтобы уменьшить возможное напряжение растрескивания.
Рисунок 6 Если к любой законченной сборке печатной платы приложено усилие, вызывающее изгиб (красные линии). Тогда любые детали, установленные вдоль изгиба, будут испытывать силу в точках их крепления (черные линии). Керамические конденсаторы, будучи очень хрупкими, обычно сначала страдают от изгибающих усилий и трескаются в точках крепления.
В какой-то степени имеет значение конструкция конденсатора, но все керамические конденсаторы подвержены растрескиванию под воздействием напряжения изгиба. Полезно помнить об этом и использовать печатную плату соответствующей толщины для размера компонентов, чтобы уменьшить возможное изгибание. А 0,09Печатная плата толщиной 0 или 0,120 дюйма намного жестче, чем стандартный материал толщиной 0,032 или 0,062 дюйма, и ее может быть достаточно для решения любых потенциальных проблем.
Помните, что напряжение при изгибе возникает не только при физической деформации доски. Температурные циклы готовой сборки также могут вызвать достаточное напряжение, чтобы расколоть керамические конденсаторы.
Некоторые производители выпускают конденсаторы со специальными гибкими или мягкими выводами, которые позволяют местам пайки фактически изгибаться, что может значительно помочь смягчить проблему.
Другая реальная проблема с любым компонентом меньше 0603 возникает, когда вы берете плату в руки или пытаетесь поместить собранную плату в жесткий металлизированный антистатический пакет с защитой от Фарадея. Эти типы металлизированных мешков довольно жесткие и могут очень легко срезать мелкие детали с доски. Помещение сборки в более податливый или мягкий антистатический пакет перед помещением сборки в жесткий экранированный пакет Фарадея может предотвратить множество проблем с повреждением.
Вы не знаете, чего вы не знаете
Все эти проблемы с конденсаторами хорошо известны и задокументированы, но до сих пор не получили широкого признания в рядовом инженерном сообществе. Я до сих пор вижу конструкции, в которых пытаются использовать наименьший возможный конденсатор в тракте аналогового сигнала. Эти разработчики, к сожалению, скоро узнают о падении емкости, искажениях и проблемах с пьезоэлектрическими свойствами. Это прискорбно, так как гораздо менее болезненно ориентироваться в ловушках, как это было со мной, поэтому я не страдал так сильно, как если бы мне пришлось столкнуться со всеми этими проблемами лично.
Недавно, после большой нехватки конденсаторов, я переоценил, насколько я могу экстраполировать эмпирическое правило пьезоэлектриков, которое я предположил, а именно, что конденсаторы X7R каким-то образом невосприимчивы к этой проблеме. Я больше не предполагаю это вслепую и гораздо более осторожен. Как указано в примечаниях по применению TDK [7]:
«Инженер не может делать общие предположения на основе… {вне схемы}… одних только измерений».
Тщательно протестируйте деталь, которую хотите использовать в схеме, но не пытайтесь экстраполировать ее на другие аналогичные детали. Они могут быть совершенно другими, и, что еще хуже, они могут измениться на следующей неделе, когда появится следующая нехватка деталей.
Бонус: конденсаторы — не единственная возможная проблема
Когда некоторое время назад компания Linear Technology начала производить 18- и 20-битные АЦП, они обнаружили, что даже меньшие резисторы SMT могут вызывать искажения [8]. Оказывается, 12- и 14-битное разрешение было довольно простым, а все, что больше 16 бит, сегодня требует тщательного проектирования, когда каждая отдельная часть должна быть тщательно изучена на предмет нелинейности. Включая «постукивание» по готовой плате для поиска пьезоэлектрических эффектов!
Ссылки:
[1] Марк Фортунато, Maxim Semiconductor, 2012 г. https://pdfserv.maximintegrated.com/en/an/TUT5527.pdf
America Inc. http://electrical-integrity.com/Paper_download_files/DCE11_200.pdf
[3] AVX, Murata и Kemit Online Selector / Simulation Tools,
- https://spicat. kyocera-avx.com/mlcc
- https://ds.murata.co.jp/simsurfing/mlcc.html?lcid=en-us
- https://ksim3.kemet.com/
[4] Хагеман, Стив, «Упрощение тестирования встроенных аналого-цифровых преобразователей», EDN, 23 июня 2022 г. https://www.edn.com/simplify-testing-of-embedded-analog-to- digital-converters/
[5] DMT9000, 18 бит, анализатор БПФ будет подробно описан в следующей статье.
[6] Корпорация TDK, «Поющие конденсаторы (пьезоэлектрический эффект)», декабрь 2006 г.
[7] Кэдвелл, Джон, Texas Instruments, «Вспышки, вызванные стрессом: микрофоны в керамических конденсаторах», декабрь 2014 г., части 1 и 2. ,
- https://web.archive.org/web/20141230215628/https://e2e.ti.com/blogs_/b/precisionhub/archive/2014/12/19/stress-induced-outbursts-microphonics-in -керамические-конденсаторы-деталь-1
- https://web.archive.org/web/20160317011358/https://e2e.ti.com/blogs_/b/precisionhub/archive/2014/12/23/stress-induced-outbursts-microphonics-in-ceramic -конденсаторы-деталь-2
[8] Хатчисон, Тайлер, «Сети согласованных резисторов для прецизионных усилителей», Замечания по проектированию линейных технологий 502 https://www. analog.com/media/en/reference-design-documentation/design-notes/dn502f. пдф
Эта статья была первоначально опубликована на EDN .
Стив Хагеман был признанным «сумасшедшим по аналогу» примерно с пятого класса. Он имел удовольствие проектировать операционные усилители, импульсные источники питания, осциллографы с гигагерцовой дискретизацией, синхронные усилители, радиоприемники, радиочастотные схемы до 50 ГГц и испытательное оборудование для цифровых беспроводных продуктов. Он знает, что все современные проекты не могут быть выполнены с помощью Rs, Ls и Cs, поэтому он балуется программированием ПК и встроенных систем, чтобы выполнить свою работу.
Выполняется: виртуальные онлайн-мероприятия — EAC 2022 (18–20 октября)
Выставочный стенд:
Новые продукты и решения, загрузка технических документов, типовые проекты, видео
Сессии конференции:
- Интернет вещей (IoT)
- Цепочка поставок
- Автомобильная электроника
- Волна беспроводной связи
Розыгрыш на 3 раунда:
Зарегистрируйтесь, присоединяйтесь к конференции и посетите стенды, чтобы получить шанс выиграть отличные призы.
ЗАРЕГИСТРИРУЙТЕСЬ СЕЙЧАС
- Теги :
- Пассивные
Сравнение конденсаторов SMD и электролитических конденсаторов | Блог Advanced PCB Design
Ключевые выводы
Обзор форм-факторов конденсаторов.
- Характеристики и преимущества конденсатора SMD
.
Преимущества электролитических конденсаторов по сквозной технологии.
Спецификация электролитического конденсатора SMD определяется значением емкости и рабочим напряжением
Конденсаторы являются незаменимыми элементами в электронных схемах. Функция конденсатора, будь то фильтрация, связь, развязка, накопление энергии, согласование импеданса или демпфирующее действие, варьируется от одной схемы к другой. Форм-фактор конденсатора, размер и диэлектрический материал — все это важные характеристики при выборе конденсатора. Форм-фактор конденсатора определяется на основе значения его емкости и наличия места на печатной плате. Диэлектрический материал влияет на значение емкости и повышает стабильность конденсатора в различных условиях окружающей среды.
В зависимости от схемы и функции конденсатор может быть поляризованным или неполяризованным. Вы можете найти поляризованные и неполяризованные конденсаторы в различных форм-факторах. Например, если вам нужны электролитические конденсаторы для миниатюрной печатной платы, лучшим выбором будут конденсаторы для поверхностного монтажа (SMD). Наоборот, если схема применяется при высокой температуре, лучшим выбором будут электролитические конденсаторы с технологией сквозного монтажа.
Сравнение конденсаторов SMD и электролитических конденсаторов, использующих технологию сквозных отверстий, является сложной задачей, особенно когда в схемах ограничено пространство для приложений, которые должны выдерживать высокие температуры, экстремальные ускорения или столкновения. В этой статье мы рассмотрим форм-фактор конденсатора и сравним конденсаторы SMD с электролитическими конденсаторами с выводами.
Форм-фактор конденсатора
Уменьшение размеров печатных плат для экономии места — распространенная тенденция в электронике. Поскольку схемы миниатюрны с высокой удельной мощностью, большое внимание уделяется сохранению эксплуатационной надежности. Форм-факторы или размеры компонентов выбираются в соответствии с размером схемы и доступностью места. Производители вложили средства в разные форм-факторы пассивных компонентов, так как существует огромный спрос на различные размеры. Некоторые доступные форм-факторы конденсаторов включают:
- Конденсаторы со сквозным отверстием/ конденсаторы с выводами: Конденсаторы с выводами называются конденсаторами со сквозными отверстиями. Технология сквозного монтажа применима ко всем типам конденсаторов на основе диэлектрических материалов, таких как бумажные конденсаторы, керамические конденсаторы или электролитические конденсаторы. Они вставляются в отверстия на печатной плате и припаиваются к противоположной поверхности. Электролитические конденсаторы со сквозным отверстием обычно используются в прототипах схем. Электролитические конденсаторы, использующие технологию сквозных отверстий, обеспечивают устойчивость благодаря своей нишевой надежности и отличительным преимуществам.
- Конденсаторы с винтовыми клеммами: Конденсаторы с винтовыми клеммами поставляются с резьбовыми шпильками и крепятся к плате винтами.
- . Конфигурация выводов конденсаторов Snap-in разработана для простого монтажа на печатных платах.
- Конденсаторы с прессовой посадкой: Конденсаторы с прессовой посадкой имеют штифты, которые оказывают боковое усилие на отверстия, в которые они вставляются. Этот тип конденсатора устраняет производственные проблемы, проблемы с качеством и процесс пайки. Он также обеспечивает быструю замену конденсаторов на плате.
- Осевые конденсаторы: в радиальном конденсаторе выводы выходят с одной стороны конденсатора, тогда как в осевых конденсаторах выводы проходят параллельно корпусу конденсатора и выходят на противоположных концах.
- Конденсаторы для поверхностного монтажа (SMD): Конденсаторы SMD припаиваются к соответствующим контактным площадкам на печатной плате и занимают место на печатной плате.
Конденсаторы Snap-in
Эти классификации можно комбинировать; если вы ищете на веб-сайте дистрибьютора электроники, вы можете отфильтровать поиск по типу конденсатора на основе диэлектрического материала и форм-фактора конденсатора. Вы можете найти такие комбинации, как защелкивающиеся танталовые конденсаторы, электролитические конденсаторы со сквозным отверстием, электролитические конденсаторы SMD и т. д.
Далее давайте сравним конденсаторы SMD и электролитические конденсаторы, использующие сквозную технологию. Конденсаторы SMD
по сравнению с электролитическими конденсаторами, использующими технологию монтажа через отверстие
Конденсаторы SMD
Для плотных, высокопроизводительных и компактных схем лучше всего подходят конденсаторы SMD. Они не требуют сверления отверстий для соединения и закрепляются на поверхности платы припоем. Электролитические конденсаторы SMD обычно состоят из электролитической банки и измеряются по диаметру банки. Полярность электролитических конденсаторов SMD обычно отмечается на одном из выводов устройства линией белого или черного цвета. Технические характеристики электролитических конденсаторов SMD обозначаются с использованием значения емкости и рабочего напряжения. Существует два метода представления спецификации конденсатора SMD:
- Первый метод определяет значение емкости в микрофарадах и ее рабочее напряжение в вольтах.
- Второй метод использует код из трех цифр: первая буква обозначает рабочее напряжение в вольтах, а две другие — значение емкости в пикофарадах. Например, J106 указывает на конденсаторы емкостью 10 мкФ с рабочим напряжением 6,3 В.
Преимущества
Электролитические конденсаторы для поверхностного монтажа хорошо известны своим большим отношением емкости к занимаемой площади и очень экономичны. Для создания высокочастотных или высокоскоростных цепей с минимальной паразитной индуктивностью и емкостью конденсаторы SMD занимают первое место среди форм-факторов конденсаторов.
Электролитические конденсаторы
Если требуются поляризованные конденсаторы, следует использовать электролитические конденсаторы. Чаще всего в качестве сквозных устройств используются электролитические конденсаторы. Сквозные электролитические конденсаторы имеют положительный вывод и отрицательный вывод, ближе к которому отмечен знак минус. Выводы сквозных электролитических конденсаторов могут в значительной степени выдерживать воздействие окружающей среды, поскольку они обеспечивают более прочную механическую связь со слоями печатной платы по сравнению с конденсаторами SMD.
Области применения
Надежность соединения делает электролитические конденсаторы со сквозным отверстием лучшим выбором для аэрокосмических и военных применений, где выше вероятность воздействия высоких температур, столкновений и экстремальных ускорений. Возможности ручной замены и регулировки, обеспечиваемые электролитическими конденсаторами со сквозным отверстием, позволяют также использовать их в приложениях для прототипирования и тестирования. Величина емкости и номинальное напряжение сквозных электролитических конденсаторов указаны на корпусе конденсатора.
Недостатки
К сожалению, сквозные конденсаторы тяжелее, дороже и объемнее, чем конденсаторы SMD. Обычно размер сквозных электролитических конденсаторов затрудняет согласование с ограниченным пространством конструкции. Подумайте о наличии свободного места на вашей печатной плате, чтобы определить, следует ли вам использовать конденсаторы SMD или электролитические конденсаторы, использующие технологию сквозных отверстий, в вашей схеме.
Для проектирования печатных плат с активными и пассивными компонентами различных форм-факторов вы можете положиться на программное обеспечение Cadence для проектирования печатных плат. Ведущие поставщики электроники полагаются на продукты Cadence для оптимизации потребностей в мощности, пространстве и энергии для широкого спектра рыночных приложений.
