Электропроводка в доме своими руками

Все владельцы частных домов хотя бы раз в жизни сталкивались с необходимостью ремонта или замены электрической проводки. При ремонте хочется потратиться как можно меньше, поэтому часть ремонтных работ все стараются выполнить самостоятельно, не прибегая к помощи профессионалов. Что касается электричества, не имея базовых навыков и опыта работа в данной сфере, лучше не рисковать и не пытаться починить самостоятельно.

Разводка электропроводки в доме своими руками конечно возможна, но необходимо понимать принципы работы электросети и знать правила техники безопасности при работе. Итак, разберемся как правильно проводить проводку.

Краткое содержимое статьи:

Основные правила при проведении работ с электричеством

Для осуществления самостоятельного ремонта электропроводки необходимо соблюдать следующие условия:

• Иметь доступ к оборудованию учета, распределительным коробкам без ограничений.
• Монтаж этих элементов производится на высоте от 0,6 до 1,5 м.
• Межкомнатные двери не должны препятствовать доступу к розеткам, выключателям и коробкам.
• Кабель подводится к этим элементам сверху.
• Розетки могут устанавливаться в 0,5 – 0,8 метрах от напольного покрытия. В соответствии с правилами техники безопасности, розетки устанавливаются на расстоянии более 0,5 метров от нагревательных приборов (плит, радиаторов).
• Розетки устанавливаются из расчета 1 шт. на 6 кв. м. Что касается кухни, то здесь количество розеток зависит от количества электроприборов
• Провод прокладывается в штробы или кабель-каналы строго вертикально или горизонтально. Перегибы и изгибы не допускаются.
• Кабель не должен касаться металлических элементов и конструкций.
• Все соединения необходимо тщательно изолировать и разместить в специальных коробах.

Схема проведения проводки

Любые монтажные работы, связанные с электричеством, должны начинаться с составления подробного плана или схемы.

Самое главное при составлении плана – отметить расположение выключателей, розеток, осветительных и бытовых приборов и линию расположения кабеля.

Виды монтажа

• Открытая установка. Провод монтируется прямо к стене и, при необходимости, укладывается в кабель-каналы.
• Закрытая установка. Кабель укладывается в подготовленные штробы, которые после монтажа заполняются штукатуркой.

Инструкция, как сделать электропроводку

После составления грамотной схемы и определения с местом расположения электроприборов, монтаж проводки не должен вызвать никаких трудностей. Главное строго соблюдать меры предосторожности и следовать рекомендациям.

Первым делом необходимо перенести разметку с вашей схемы на стены. То есть отметить расположение розеток и выключателей и расположения кабеля. Далее, при помощи перфоратора, делаем штробы, если планируется укладка кабеля внутрь, или прокладываем его открытым вариантом.

Отверстия для розеток и другого оборудования высверливаются специальной насадкой для перфоратора – коронкой. Глубина штробы составляет примерно 2 сантиметра. При необходимости монтировать кабель на потолке, он прикрепляется к перекрытию и скрывается под натяжным или навесным потолком.

После укладки кабеля приступают к монтажу электропроводки. Для начала необходимо установить щит распределения, к которому подсоединяется устройство защитного отключения, необходимое в случае неполадок.

Внимание! Подсоединение кабеля к щиту распределение имеет право осуществлять только квалифицированный специалист, имеющий навыки работы с высоким напряжением!

Электропроводка в деревянном доме

При монтаже проводки следует строго соблюдать технику безопасности и меры предосторожности, особенно, если дом деревянный.

Установка электрической проводки в таком доме производится в соответствии со следующими требованиями:

• В деревянном доме допускается использование самозатухающего кабеля с качественной изоляцией.
• Распределительные короба должны быть сделаны из металла.
• Все соединения проводов должны быть герметичны.

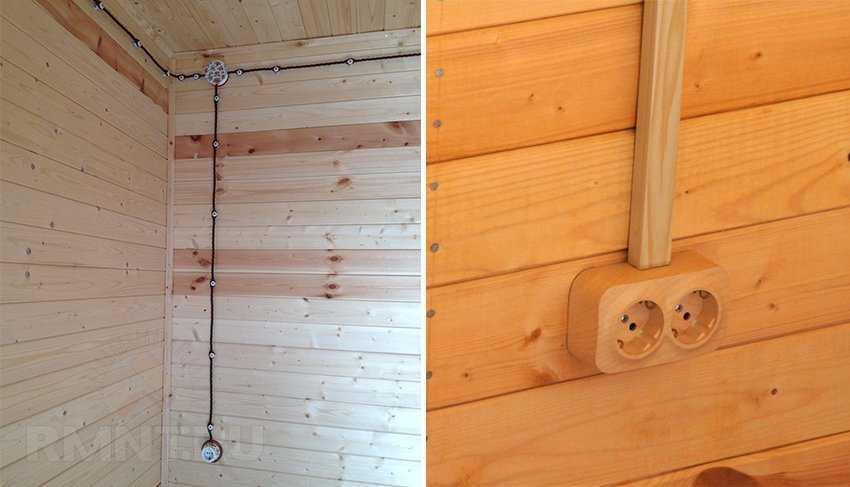

• Если монтаж осуществляется открытым способом, то под кабель прокладывается изолятор из фарфора.
• В случае монтажа проводки закрытым способом, в штробы прокладывается металлическая труба или короб (из меди или стали) с заземлением в обязательном порядке. Если используется гофр из пластмассы, то он устанавливается в штукатурку. Такой способ более надежный и эстетичный.

Для обеспечения большей безопасности, в деревянном доме рекомендуется установить устройство защитного отключения останавливающее автомат при замыкании или утечке тока.

Если посмотреть на фото готовой электропроводки в доме, то можно сделать вывод, что работа не из легких, но эта задача вполне выполнима. При тщательной подготовке и изучении соответствующих материалов работы по монтажу электропроводки не вызовет у вас никаких трудностей.

Фото электропроводки в доме своими руками

Вам понравилась статья? Поделитесь 😉

монтаж электрики своими руками, пошаговая инструкция, схемы, видео

При строительстве деревянного дома возникает необходимость обеспечить жилье стабильным электричеством, которое необходимо для работы многих приборов. Важно, чтобы электропроводка не только выполняла свои функции, но и была абсолютно безопасной. К качеству осуществления работ предъявляются особые требования, ведь ошибка может привести к замыканию, удару электрическим током и иным негативным последствиям. Электропроводка своими руками должна выполняться очень аккуратно, с соблюдением всех требований.

Содержание

• Проект
• Выбор оборудования, которое потребуется для монтажа
• Разметка местоположения приборов, а также кабеля
• Как провести кабель сквозь деревянные поверхности?
• Электропроводка в деревянном доме: видео
• Как сделать электропроводку в доме: фото

Проект

Перед тем как приступить к выполнению работ, необходимо разработать и согласовать проект. В нем необходимо указать расположение всех элементов в доме.

Для того чтобы все верно спроектировать, необходимо знать примерную нагрузку, которую будут оказывать электроприборы. Разумеется следует выполнить подсчет с определенным запасом мощности, ведь в будущем вы можете приобрести дополнительные приборы. Проектирование осуществляется в следующей последовательности:

Чтобы выполнить проводку грамотно, сначала сделайте чертеж

1. Необходимо начертить подробный план здания, на котором должно быть указано местоположение всех электроприборов, розеток, а также оборудования с индивидуальным подсоединением.
2. На чертеже должны присутствовать данные о мощности приборов, при этом обязательно учитываются пусковые токи электромоторов. Осветительное оснащение подсоединяется к другим группам, а их число зависит лишь от особенностей здания, а также мощности приборов. Для компактного дома светильники рекомендуется определить в одну группу.
3. Следует учитывать, что электропроводка должна позволять подключить наружные осветительные приборы для двора. Если вы лишь изредка используете дом в качестве ночлега, то рекомендуется подсоединить освещение двора на другой выключатель, что позволит отключить питание в доме на время отсутствия, но оставить функционировать наружное освещение.
4. Электрические приборы, которые потребляют большое количество энергии следует подключать к отдельной группе через другой выключатель. К числу таких приборов можно отнести котел и подобное оснащение.

Перед выполнением монтажных работ в деревянном доме подсчитайте предельную потребляемую мощность для каждой группы. Для этого сложите все электрические приборы, которые вы можете использовать одновременно.

Выбор оборудования, которое потребуется для монтажа

Очень важно при выполнении монтажа своими руками правильно выбрать оборудование и следовать пошаговой инструкции. Для проводки обычно применяют надежный кабель ВВГнг-LS или же NYM. Первый стоит значительно дешевле, а у второго есть слой изоляции, который делает его более надежным и удобным при прокладке. Можно использовать и алюминиевый кабель, но в таком случае увеличивается его сечение. Также следует учитывать, что жилы такого кабеля проще сломать при перегибе, они не так надежны как варианты, предложенные выше.

Внимание! Трехжильный кабель понадобится для подсоединения розеток. Он должен обладать заземленным проводом, ведь многие электрические приборы нуждаются в наличии заземления. Если вы будете устанавливать достаточно мощные светильники, то также важно обеспечить хорошее заземление.

Проводка может быть внешней, проходящей в специальном кабель-канале, а также скрытной, если отделка комнаты предусматривает обшивку стен. Внутренняя проводка всегда располагается в особых трубах или же металлорукаве. Это требуется для обеспечения пожарной безопасности и защиты от получения повреждений, которые можно нанести случайным образом (к примеру, при подготовке отверстий в стене).

Розетки, а также выключатели подбираются по следующим параметрам:

1. По току, который они способны выдержать.
2. По типу монтажа: предназначенные для скрытой или же внешней проводки.
3. Блоки розеток подбираются с учетом числа мест, а выключатели — с учетом числа клавиш. В некоторых случаях хорошим вариантом будет объединить несколько различных выключателей в единый блок (к примеру, если рядом располагаются выключатели кухни и прихожей).

Схема размещения проводки в доме

Разметка местоположения приборов, а также кабеля

Следующим шагом после составления проекта следует разметка линий кабеля, а также мест, где будут установлены выключатели, розетки и иное оборудование. При нанесении разметки нужно все тщательно спланировать, чтобы в дальнейшем не приходилось вносить какие-либо изменения. Кабели должны проходить так, чтобы они не мешали расположению мебели. Удобней всего разместить кабель в специальных каналах, тогда он точно не будет вам мешать и портить внешний вид помещения.

Канал может обладать любым рисунком, что позволяет подобрать его под любой интерьер. В случае с деревянным домом необходимо подобрать рисунок, который будет подходить под дерево. Дополнительно к каналам приобретаются тройники, особые заглушки, а также переходники.

Как провести кабель сквозь деревянные поверхности?

Для того чтобы провести кабель через деревянную преграду следует использовать металлические трубы, которые называют проходными гильзами. Купить их можно в любом магазине. Для начала следует просверлить аккуратное отверстие в стене, а затем вставить в него гильзу. По краям гильзы должны присутствовать пластиковые втулки, которые позволят обезопасить провод от повреждения в процессе монтажа и последующей эксплуатации. После этого прокладывается кабель, причем так, чтобы в короб попадало окончание металлической гильзы. Монтаж должен производится строго по схеме.

Установка распределительной коробки требуется в обязательном порядке. Везде, где от главного кабеля идут разветвления к различным выключателям, следует расположить надежные распределительные коробки. Они позволяют удобно распределить кабель по помещениям. Внутри такой коробки кабеля возможно объединить несколькими методами:

Открытая электропроводка в плинтусах

• Применение СИЗ. Это один из наиболее простых методов соединения. Размер СИЗ может сильно отличаться также как и расцветка. Кабель для подобного соединения следует зачистить примерно на 3 см, скрутить, надеть СИЗ и закрутить. Концы должны располагаться в коробке таким образом, чтобы они не соприкасались.
• Соединение с использованием Ваг. Их следует подбирать с необходимым количеством отверстий. Ваги подразделяются в зависимости от сечения электропроводки, поэтому в момент покупки лучше проконсультируйтесь с сотрудником магазина. Концы провода зачищаются примерно на 1,5 — 2 см, после чего до характерного щелчка вставляются в предусмотренное для этого отверстие. Соединенные концы разводятся в различные направления так, чтобы они не могли соприкасаться между собой.
• Наиболее дешевый, но наименее надежный метод — объединить провода, используя для этого изоленту. Провода аккуратно зачищаются и скручиваются, после чего на всю оголенную поверхность наносится слой изоленты. Затем провода размещают в распределительной коробке на расстоянии друг от друга, чтобы они не соприкасались.

Электропроводка в деревянном доме: видео

Как сделать электропроводку в доме: фото
