Электропроводка в деревянном доме своими руками

Главная » Электрика » Силовое оборудование » Электропроводка в деревянном доме своими руками: пошаговая инструкция по выполнению

Многие хозяева деревянных домов часто встают перед проблемой проведения в них электричества. Это неудивительно, ведь такие конструкции отличаются высокой пожароопасностью, а значит, и к проводке предъявляются четкие правила и требования, которые нужно соблюдать. Данная статья осветит все нюансы и раскроет то, какой должна быть электропроводка в деревянном доме своими руками. Пошаговая инструкция позволит выполнить все этапы работы максимально правильно и качественно.

Так как деревянный дом имеет высокую пожароопасность, то и монтаж проводки должен быть выполнен с учетом всех нормативов

Содержание

Подготавливаем проект проводки: учитываем важные моменты
Выполняем план проводки
Определяем мощность электроприборов
Выбираем оптимальный кабель: материал и сечение
Калькулятор расчета сечения кабеля по мощности и длине
Выбираем вводный автомат
Электропроводка в деревянном доме своими руками: пошаговая инструкция
Монтаж электропроводки в деревянном доме
Внутренняя разводка проводов
Подробная инструкция по прокладке проводки в кабель-канале
Устройство заземления и выбор УЗО
Испытание смонтированной системы
Делаем выводы
Электрика в деревянном доме (видео)

Подготавливаем проект проводки: учитываем важные моменты

Прежде чем приступить к созданию и проработке проекта прокладки электропроводки в деревянном доме, необходимо обратиться в компанию, предоставляющую электроэнергию по вашему району для получения технической документации, на основе которой и будут выполнены расчеты.

Выполняем план проводки

Разработка плана проводки производится в несколько шагов:

Выполняется технический чертеж дома, на котором отмечаются все точки, где будут располагаться розетки, выключатели, светильники и прочие приборы, которым необходим подвод электричества.
На чертеже обозначаются распределительные коробки, из расчета одна коробка на две смежные комнаты постройки.
Все маломощные приборы вроде светильников и люстр подключаются в одной группе, а устройства, требующие большого количества энергии (котлы, плиты и т.д.) – в другой. Для каждой из групп приборов предполагается подводка отдельного кабеля и автомата.
В обязательном порядке на чертеже стоит указать мощность каждого подключенного устройства, а также расстояние между кабелем, потолком, полом, окнами, дверьми и т.д.

Так будет выглядеть примерный план электропроводки в деревянном доме

Определяем мощность электроприборов

В техническом паспорте каждого из приборов указана номинальная мощность, которую требуется учесть при распределении устройств на группы. Для того чтобы узнать суммарную мощность необходимо сложить показания мощности всех приборов в доме.

Если же по какой-то причине паспорта некоторых из гаджетов были утеряны, вы можете воспользоваться представленной ниже таблицей средней мощности тех или иных приборов.

Таблица мощности некоторых приборов

Выбираем оптимальный кабель: материал и сечение

Правильно выбрать сечение кабеля вам поможет таблица из справочника по электротехнике, в которой указано оптимальное соотношение мощности прибора и толщины проводки. Для того, чтобы узнать, какой толщины должен быть вводной кабель, воспользуйтесь высчитанной раннее номинальной электромощностью.

Таблица соотношения мощности и сечения

Калькулятор расчета сечения кабеля по мощности и длине

Наиболее часто используются медные кабеля, поскольку, в отличие от алюминия, медь не так сильно подвержена различного рода деформациям и разломам.

Важно! Примите во внимание, что ко всем розеткам и осветительным электроприборам должен подводиться исключительно трехжильный кабель с заземлением. Пренебрегая этим требованием, вы нарушаете инструкцию и подвергаете конструкцию дополнительному риску возгорания.

Правильно подобранный кабель исключает возможность возгорания

Выбираем вводный автомат

Правильно подобранный автомат обеспечит отсутствие опасности короткого замыкания, и, как следствие, возгорания. Следует учесть, что автомат следует выбирать таким образом, чтобы при скачках напряжения он не отключал электричество в доме, а просто разрывал цепь.

Как правило, большая часть проводок в подобных домах является однофазной, в связи с чем в них используются одно- и двухполюсные автоматические выключатели, если же проводка трехфазная – то трехполюсные.

От вида проводки будет зависеть тип выключателя

Для того чтобы правильно выбрать вид автомата для однофазного питания, необходимо проделать несколько несложных вычислений.

Таким образом, чтобы вычислить максимальную величину тока (Imax), при котором будет срабатывать выключатель, необходимо номинальную мощность поделить на напряжение сети, а полученный результат умножить на 0,8, затем, на коэффициент погрешности – 1,1.

Оптимальным вариантом для установки в деревянном доме будет автомат с уровнем С, который успешно справится с разными нагрузками.

Оптимально подобранный автомат будет справляться за различными рода нагрузками

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Многие задаются вопросом «как сделать электропроводку в деревянном доме?». Для этого достаточно изучить инструкцию, представленную ниже.

Первым этапом работ будет покупка всех необходимых устройств и материалов, таких как кабели, автоматы, счетчики, розетки, выключатели и т.д. Согласно подготовленному заранее чертежу производится крепление всех распределительных коробок, фиксирует места расположения выключателей, розеток и светильников.

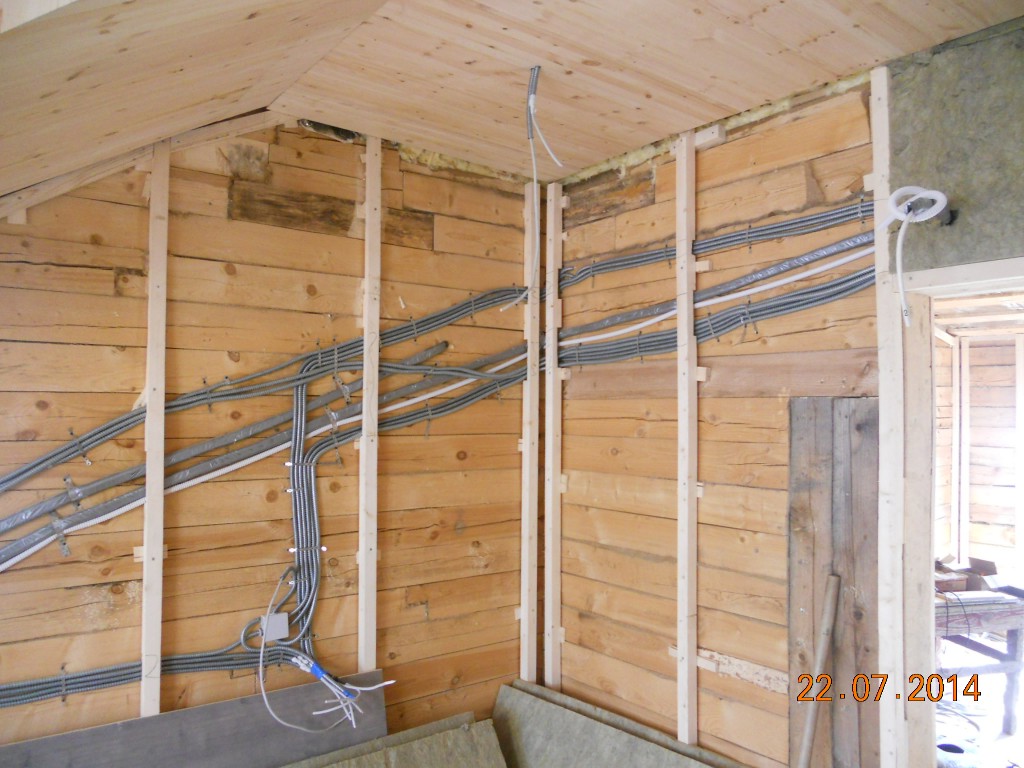

Внимание! Если после проведения электропроводки планируется обшивка стен каким-либо отделочным материалом, то кабель зашивается в металлическом коробе.

Электропроводку можно спрятать в подвесном потолке

Монтаж электропроводки в деревянном доме

В соответствии с проектом выполняется монтаж распределительного щита своими руками, в котором затем будет установлен счетчик. На DIN-рейку (специальный металлический профиль) монтируется вводный автомат, который соединяется клеммами со счетчиком. Кроме того, на нее устанавливается реле, регулирующие напряжение, УЗО и автоматы для всех групп приборов.

Схема подключения УЗО

В дом заводится кабель, который можно проложить двумя способами: по воздуху или под землей. В случае с наружным вариантом в стене в месте подвода кабеля устанавливается несгораемая гильза. Подземный же вариант предполагает прокладку проводки в металлической трубе, а также официальное согласование с вашей энергокомпанией.

Так выглядит несгораемая гильза

Внутренняя разводка проводов

Есть два варианта того, как будет проведен кабель – открытый и скрытый. Первый предполагает такие способы монтажа как:

Керамические ролики;
Металлические трубы;

Металлические рукава, которые могут быть использованы в монтаже

Кабель-каналы из пластика;

Монтаж проводки в кабель-канале

Плинтуса;
Крепление специальными скобами.

Каждый из способов предполагает надежное крепление кабели внутри, однако последний вариант, в отличие от остальных, отличается низкими эстетическими качествами. Монтаж скрытой электропроводки в деревянном доме предполагает прокладку кабеля под досками в металлических рукавах.

Важно! В каждой комнате в том месте, где выходит кабель, должна быть установлена несгораемая гильза.

Подробная инструкция по прокладке проводки в кабель-канале

Ниже представлена подробная информация о том, как выполняется электропроводка в деревянном доме своими руками. Пошаговая инструкция:

Кабель-канал крепится к стене или потолку при помощи саморезов, причем места поворотов укрепляется дополнительно.
Провода укладываются в короб, который закрывается крышкой. Важно правильно рассчитать длину проводов и оставить запас для подключения выключателей или розеток.
Кабеля соединяются в распределительных коробках, где подключаются с помощью зажимов к автоматам, розеткам и выключателям.

Соединение может быть произведено при помощи самозажимных клемм, изолирующих колпачков или скруткой. Важно также помнить, что чем больше соединений, тем хуже проводка переносит нагрузки.

Самозажимные клеммы

Устройство заземления и выбор УЗО

Для многих электроприборов, установленных в наших домах, заземление является прописанной в нормативной документации необходимостью. Для того чтобы обустроить заземление необходимо проделать следующие работы:

Три металлических стержня длинной в 3 м каждый и сечением в 3 см размещаются в вершинах равностороннего треугольника стороной 1 м на глубину 30 см.
При помощи сварки все три прута соединяются между собой уголком, а к одном из них приваривается петелька с прутом.
Прут толщиной 1 см укладывается в вырытой яме так, чтобы соединиться с заземляющим проводом устройства.

Так выглядят работы по устройству заземлению

Статья по теме:
Заземление в частном доме своими руками 220В и 380В. В отдельном материале мы подробно расскажем как грамотно смонтировать качественное заземление и поделимся некоторыми профессиональными секретами.

Чтобы проводка получилась безопасной, в обязательном порядке предусматривается установка УЗО, которое при малейшей утечке тока отключает электричество. Тип устройства зависит от комнаты – например, для ванной применяется прибор с током утечки в 10 мА, другие помещения оснащаются УЗО в 30 мА. УЗО устанавливается в щитке после счетчика.

Испытание смонтированной системы

Испытание сделанной своими руками электропроводки в деревянном доме, пошаговая инструкция по которой представлена выше, желательно выполнять при помощи специалистов с профессиональными приборами. Комплекс работ включает в себе следующие пункты: осмотр на дефекты, замер сопротивления изоляции и заземления, проверка автоматов, проверка цепей, испытание защиты. После того, как работы будут завершены, эксперты выносят свой вердикт и выдают сертификат.

Испытание проводки проводится только специалистами, которые наделены полномочиями выдачи соответствующего сертификата

Делаем выводы

Выполнить работы по монтажу электропроводки в деревянном доме при правильном подходе и наличии определенных знаний – посильная задача. При ее выполнении важно соблюдать все требования, изложенные в нормативных актах и технических документах, ведь от этого будет зависеть безопасность полученного в итоге результата.

Электрика в деревянном доме (видео)

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Достаточно популярным материалом в сфере строительства было и по сей день остается дерево. Несмотря на все достоинства этого универсального материала, он имеет один весомый недостаток – быструю воспламеняемость. Именно поэтому дома деревянного типа особенно «требовательны» к функциональности системы пожарной безопасности. Для этого электропроводку в деревянных домах устанавливают максимально аккуратно, соблюдая все нормы и требования.

Основные ошибки при монтаже электропроводки

Многие люди пренебрегают правилами безопасности в своих домах, что приводит к возникновению множества проблем. Обычно жильцы деревянных домов сталкиваются с такими ситуациями:

повреждение изоляции проводов, которое возникает при прокладке кабеля
повышение нагрузки на электропроводку
использование при работе гофрированной трубы, которая прокладывается в пустотах деревянных стен

Первые две ошибки обычно приводят к появлению коротких замыканий, а иногда и к возгораниям. А прокладка гофрированных труб или коробов ПВХ в дальнейшем приводит к появлению грызунов, повреждающих всю электрику в домах.

Чтобы не допускать различных промахов при монтаже электропроводки в доме, нужно просмотреть пошаговые инструкции, ознакомиться со схемами монтажа, посмотреть видео-ролики, где описан процесс монтажа электропроводки.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Прежде чем самостоятельно начинать монтировать электрические провода в деревянном частном доме, стоит позаботиться о составлении специальной схемы, которая для каждого помещения будет отдельной.

Специалисты, которые производят монтаж электропроводки в деревянном доме, дают некоторые важные рекомендации:

все точки, такие как счетчик или же распределяющие коробки, должны быть расположены в легкодоступных местах, попасть в которые вы сможете, не прикладывая особых усилий
распределительный щит желательно устанавливать в коридоре на высоте, которая недоступна детям
сначала нужно распланировать дальнейшую расстановку мебели в комнатах, чтобы четко понимать, в каких местах и на какой высоте нужно устанавливать розетки
создавая схему электропроводки, стоит помнить о том, что линии не наносятся в диагональном направлении
проходящие в здании провода должны обязательно пересекаться в коробках распределения

Структура электропроводки деревянного жилища

Для успешного проведения электропроводки в деревянном доме своими руками следует заранее составить список и заготовить весь необходимый инструмент и все комплектующие. Если до этого вами уже разработан план, то определиться с необходимым количеством розеток, переключателей и других элементов вам будет гораздо проще.

Прежде всего, для электропроводки деревянного жилища вам необходимы:

инструменты (отвертки, небольшой молоток, нож для работы с электрикой, пассатижи), которые на своих ручках будут иметь дополнительную защитную изоляцию
выключатели, а также розетки в том количестве, которое указано в вашем плане; для деревянного дома целесообразно приобретать данные детали с основанием из керамики и контактными группами, изготовленными из бронзы или латуни
электрокабель, на сечение которого влияет мощность электрической энергии для вашего дома; чаще всего в деревянных домах прокладывают медный силовой кабель ВВГ
распределяющие коробки, а также различные соединяющие зажимы, электросчетчик
саморезы, изолирующая, а также алюминиевая лента

Все эти материалы необходимо приобрести еще до начала установки электропроводки в деревянном доме своими силами. Выключатели с розетками рекомендуется покупать на 1-2 больше: в случае повреждения какой-либо детали у вас под рукой будет замена. К тому же, лишними такие комплектующие никогда не будут.

Этапы установки электропроводки в деревянном доме своими руками

Все монтажные работы, выполненные своими руками, имеют пошаговые алгоритмы действий. Обычно вся работа заключается в нескольких этапах:

прокладка в помещении основного провода (кабеля)
установка в нужных местах помещения распределяющих коробок
монтаж розеток, настенных светильников, а также выключателей в соответствии с дальнейшей расстановкой мебели
установка электрического щита на высоте, которая недоступна детям
монтаж заземляющего устройства

Для успешной и безопасной установки электропроводки в деревянных домах своими руками следует детально изучить каждый из представленных выше этапов.

Проведение электропроводки в домах своими руками: прокладка главного кабеля

В комнатах деревянного дома необходимо прокладывать кабель в специальных кабель-каналах или же в плинтусах. Сначала нужно своими собственными руками произвести разрез кабеля на такое количество частей, которое будет равняться общей сумме переключателей и розеток в доме. Каждая такая часть должна быть равна промежутку между выключателем и розеткой с прибавлением еще примерно 15-20 сантиметров.

Кабель-каналы крепятся исключительно вдоль или поперек стены. Используем уровень для достижения максимально точного результата, укладываем основной кабель в короба (закрывать их при этом не стоит).

Электропроводка в доме: монтируем распределяющие коробки

Распределяющие коробки в изготовленном из дерева помещении устанавливаются в тех местах, где есть любые расхождения от главного провода к розеткам, переключателям и светильникам. Внутри такой коробки провода соединяются с помощью СИЗ или ВАГ.

Если данных соединяющих элементов у вас нет, то соединить провода можно и обычной изолентой, предварительно скрутив их. Проводки в коробке нужно укладывать таким образом, чтобы они были отдалены друг от друга и не соприкасались.

Проводка в деревянном доме: установка переключателей и розеток

Для установки данных деталей вам не обязательно вызывать мастера, все эти работы вы можете сделать своими собственными руками, затратив при этом небольшое количество времени.

Пошаговая инструкция для процесса установки розеток:

высверливание гнезд в стенах с помощью специальных инструментов
укладка слоя асбеста или алюминия в стене (эти материалы будут выполнять изолирующую функцию)
крепление розеток в стене максимально крепко, чтобы они не расшатывались

Светильники и выключатели монтируются по аналогии.

Монтаж скрытой электропроводки: электрощиток и контур заземления

Сначала необходимо подготовить в стене отдельную нишу, в которую будет вставлен электрический щиток. Подмазывать коробку щитка в стене можно гипсом или же алебастром. В целом, внутренний электрощит выглядит более эстетично и занимает немного места.

Заземляющее устройство для дома вы можете легко соорудить своими руками, пошаговая инструкция для этого предоставляется. Нужно:

отступив немного от угла дома, вырыть траншею длиной в три метра и глубиной в полметра
на краю канавы установить три арматуры из металла, имеющие размер 2,5х16 миллиметров
соединить арматуру любой проволокой, изготовленной из металла
провести эту проволоку к стене дома и приварить там 8-миллиметровый болт
подсоединить к проводу РЕ кабель
засыпать траншею землей

После выполнения всех работ вы можете проверить функциональность розеток, выключателей, а также светильников.

В целом, на установку электропроводки в доме у вас уйдет немного времени. После проведенных работ стоит вызвать специалистов электрической лаборатории для произведения всех необходимых замеров. После проведенной проверки специалисты выдадут вам протокол, который понадобится в случае, если вы захотите установить пломбу на электросчетчик.

Электропроводка для деревянного жилища, выполняемая с учетом всех правил и рекомендаций, будет долго служить вам в безопасном режиме.
