пошаговая инструкция разработки схемы и рекомендации по подключению

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Содержание статьи

  • 1 Схема электропроводки в доме
    • 1.1 Где ставить вводный щит, требования к корпусу
    • 1.2 Организация ввода в дом
    • 1.3 Разбиваем потребителей на группы
  • 2 Виды электропроводки в деревянном доме
    • 2.1 Особенности закрытой проводки в деревянном доме
    • 2.2 Правила установки электропроводки кабель-каналах
  • 3 Выбор сечения кабеля и его подключение
  • 4 Выбор розеток и выключателей
  • 5 Электропроводка в деревянном доме своими руками: правила монтажа

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения.  Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

  • Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

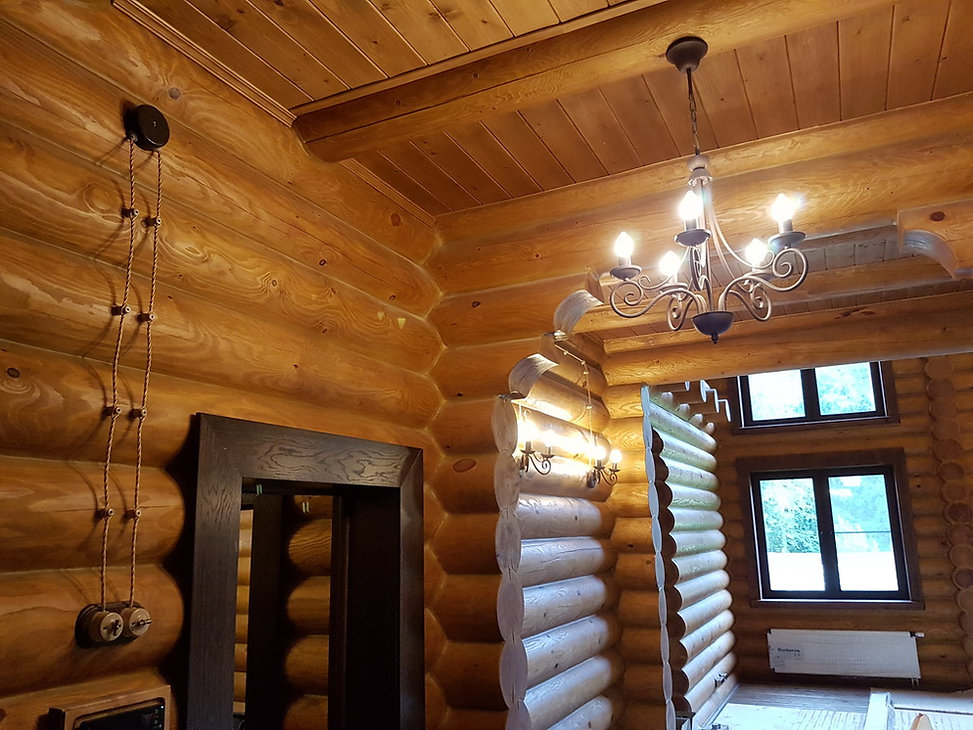

    Открытая проводка на изоляторах становится снова популярной в интерьерах в стиле ретро

  • Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

    Проводка в кабель-каналах

  • Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

    Скрытая проводка должна прокладываться в трубах или металлической гофре

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

  • для медного провода сечением до 2,5 мм2 толщина стенок может быть любой;
  • при сечении до 4 мм2 толщина металлической стенки должна быть не менее 2,8 мм;
  • если жилы имеют сечение от 4,5 до 10 мм2 труба должна иметь стенку не менее 3,2 мм;
  • при сечении от 10,2 до 16 мм2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Таблица выбора сечения электрокабеля в зависимости от нагрузки

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

Если покупать будете кабель европейского производства, там цвета другие:

  • «земля» — желто-зеленый;
  • «ноль» — белый;
  • «фаза» — красный.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

  • Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Каждую из линий электропитания проверяем на отсутствие  короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
  • Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
  • Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
  • При разделке кабеля оставляют запас длинны  — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
  • Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

135 фото лучших безопасных решений

Жильё из натурального массива считается древнейшей российской архитектурной традицией. Сегодня тоже при отсутствии нехватки современных стройматериалов, большинство собственников загородных владений отдают предпочтение строительству домов непосредственно из древесины, которая несравнима по теплоте, а также создаваемому уюту.

Однако ни одно жилое сооружение не может обойтись без электрического питания, и дом из древесины не исключение. При этом чтобы самостоятельно провести электропроводку в доме из дерева грамотно, важно знать несложные правила. Придерживаясь его, вы не подвергните никакой опасности здоровье своей семьи и в полной мере обеспечите максимальную сохранность имущества.

Методика проведения работ:

  • Определение мощности электрического устройства и разработка проектной документации;
  • Выбор требуемого кабеля, розеток, приборов;
  • Ввод в жильё питания, обустройство защитного автомата, а также подключение щита, счётчика;
  • Монтаж электротехнических устройств, осветительных устройств;
  • Монтаж УЗО, обустройство заземления;
  • Проведение испытаний профилактического характера.

Подготовка проектной документации

Для создания проекта важно получить руководство, обратившись в соответствующую организацию. Затем высчитываем мощность электроустройств для поэтапного создания электросхемы:

  • производится технический план сооружения. В схеме электрической проводки в загородном жилье определяются зоны размещения розеток и других электроэлементов с индивидуальным подключением;
  • выбирается кабеля для всех электроточек;
  • на схеме обозначаются точки установки коробок распределительных;
  • отмечается возможность всех устройств;
  • приборы освещения подключаются исключительно в одну линию, при этом мощные устройства объединяются в иную линию;
  • определяется расстояние, предполагаемое от линии, от которой будет проходить кабель до оконных, дверных проёмов, а также расстояние от электрических точек до напольной и потолочной поверхностей. В будущем это позволит исключить повреждения проводки при осуществлении ремонта.

Разновидности электропроводки

Существует несколько методов проложить электропроводку в жилье из природного массива:

Открытого типа электропроводка обустраивается на изоляторах. Данный метод пользовался большой востребованностью в прошедшем столетии, сейчас вновь в моде комнаты, обустроенный в стилистике ретро.

Электрическая проводка в проводах. Это также открытого вида проводка, к которой имеется доступ когда необходимо, только укладка проводов осуществляется в лотки. Разновидность подобной проводки состоит в плинтусах.

Скрытая электрическая проводка. В сооружении из древесины обустраивается, если имеется обшивка потолочной или настенной поверхности. В подобном варианте кабели обустраиваются в гофрированном рукаве из металла и разводят по периметру дома. Скрывается проводка за облицовочными материалами.

Особенности проводки закрытого типа

Данную проводку можно обустроить в процессе проведения ремонтных работ или на строительном этапе. При прокладке имеются определённые особенности: каждый соединительный узел должен оформляться в коробки из металла с беспрепятственным доступом. Нельзя их скрывать под отделкой, поскольку крышки выбираются по оттенку, либо размещают в неприметных зонах.

В процессе прокладки кабелей не существует определённых требований к размеру стенок труб из стали. поэтому допустимо укладывать их в металлический рукав. Это значительно удобно. Однако поскольку провода не видны для посторонних глаз, доступ к ним весьма ограничен.

Изменять имеющуюся сеть считается дорогостоящим и проблематичным занятием. Именно по этой причине перед обустройством кабеля в сооружении из массива, внимательно изучите правила установки электрической проводки и подходите к вопросу ответственно.

Правила установки проводки в сооружении из древесины

Обустраивая строение из дерева важно не забывать, что материал относится к горючему, поэтому предпочтительно подстраховаться.

Электропроводка в доме из массива, как на фото обустраивается самостоятельно не сложно при соблюдении необходимых правил:

  • В первую очередь формируется схема, осуществляется проверка бесперебойной работы веток, затем подключается к специальному щитку электрического питания.
  • Установка проводки в строении из массива проводится исключительно цельными кабельными кусками без различных скруток, а также разнообразных соединений.
  • Проводка прокладывается поэтапно с проверкой качественности изоляции кабеля.
  • В процессе разделки электрического кабеля важно оставить не менее чем 15 сантиметров запаса, чтобы в случае необходимости всё перезаделать.
  • Непременно стоит проследить за оттенком провода.

Придерживаясь данных требований, проводка в сооружении из древесины, созданная собственноручно, будет надёжной и максимально долговечной.

Фото электропроводки в деревянном доме

Также рекомендуем посетить:

  • Детектор скрытой проводки
  • Пайка проводов
  • Кабель в землю
  • Заземление в частном доме
  • Открытая электропроводка
  • Однофазный двигатель
  • Крепление кабеля
  • Распределительная коробка
  • Маркировка проводов
  • Распределительный щит
  • Установка выключателя
  • Фотореле для освещения
  • Показания электросчетчика
  • Дифференциальный автомат
  • Провод СИП
  • Точечные светильники
  • Подключение люминесцентных ламп
  • Магнитный пускатель
  • Освещение участка
  • Подключение светильника
  • Соединение проводов
  • Подключение диммера
  • Скрытая электропроводка
  • Электрозвонок
  • Сечение провода
  • Ремонт утюга своими руками
  • ВВГ кабель
  • Монтаж электропроводки
  • Замена электропроводки
  • Датчик движения для включения света
  • Схема электропроводки в доме
  • Стабилизаторы напряжения для дома
  • Смеситель на кухню
  • Свет в аквариуме
  • Штробление стен

обзор негорючих пород

Комфорт в доме неразрывно связан с электричеством. Поэтому бесперебойная и безопасная работа электросети очень важна. Так как строения из бруса или бревна являются самыми сложными в этом плане объектами, то обязательно нужно разобраться, каким кабелем сделать проводку в деревянном доме, чтобы обеспечить безопасность своего жилища.

Мы поговорим о том, как выбрать кабель для полной защиты легковоспламеняющегося здания. Мы подскажем, как исключить возникновение рискованных ситуаций, связанных с неграмотной проводкой. В предложенной нами статье описаны допустимые в компоновке марки продукции, даны рекомендации по выбору сечения кабеля.

Содержание статьи:

  • Особенности конструкции негорючего кабеля
    • Маркировка кабеля
    • Подробная информация о кабеле ВВГнг и его типе LS
  • Советы по безопасной укладке
    • Каким правилам должна соответствовать электропроводка?
    • Тонкости ввода кабеля в деревянный дом
    • Нюансы прокладки на участке до щита
    • Особенности прокладки сетей внутри дома
  • Что нужно знать о сечении кабеля?
  • Выводы и полезное видео по теме

Особенности конструкции негорючего кабеля

В первую очередь электропроводка в деревянном здании должна соответствовать требованиям ПУЭ. Для этого используются негорючие марки кабеля, которые прокладываются в специальных системах. Кабели негорючие, если ориентироваться на ГОСТ 31565-2012 , имеют несколько видов исполнения.

Рассмотрим все виды конструкций несгораемой вантовой конструкции:

  1. Изделия, не распространяющие горение при одиночной проводке.
  2. Кабели нг — в которых горение не распространяется на групповую проводку.
  3. Тип NG-LS — то же, но также с низким газо- и дымовыделением.
  4. Кабели НГ-ВЧ — то же, и не выделяющие газообразных коррозионно-активных веществ при горении и тлении при групповой проводке.
  5. Тип НГ-FRLS — негорючий, неспособный к распространению горения методом групповой прокладки с низким газо- и дымовыделением.
  6. Кабели Нг-фрхф — не выделяющие газообразных коррозионно-активных веществ при групповой проводке при горении и тлении.
  7. Тип NG-LSLTx — не поддерживающие горение при групповой разводке с низким газо- и дымовыделением, с продуктами горения малотоксичными.
  8. Кабели Ng-hfltx — не поддерживающие горение при групповом способе прокладки, не выделяющие газообразных коррозионно-активных веществ при горении и тлении, с продуктами горения малотоксичными.
  9. Тип нг-FRLSLTx — не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малотоксичными.
  10. Кабели нг-FRHFLTx — не поддерживающие горение при лучевом способе прокладки, не выделяющие газообразных агрессивных веществ при горении и тлении, с продуктами горения малотоксичные.

Следует отметить, что часто встречающееся выражение «кабели негорючие» звучит некорректно. Под ним часто подразумеваются изделия огнеупорные, негорючие, кабели с трудносгораемой оболочкой.

Жилы кабелей имеют индивидуальную виниловую изоляцию. Они находятся в шланге из ПВХ. Основа для производства негорючей кабельной продукции

Кабели, не распространяющие горение при любом виде прокладки, под действием огня немедленно перестают работать, так как изоляция и оболочка сгорают или плавятся. Если начинается пожар, ни по какому огню не следует распространяться.

Огнестойкие изделия для электропроводки в течение определенного времени сохраняют способность функционировать при возгорании. В этом основное отличие этих двух видов кабельной продукции.

Маркировка кабелей

Все виды негорючих кабелей, которые были выпущены отечественными производителями, имеют в своем обозначении буквенное сочетание «нг». Это указывает на то, что продукт является негорючим кабельным продуктом.

В маркировке также встречаются следующие символы, характеризующие их поведение при горении:

  • LS — малодымный газ.
  • LSLTx — низкий уровень газовыделения, низкая токсичность выбросов.
  • Hf — как при горении, так и при тлении отсутствуют коррозионно-активные газовыделения. В составе таких продуктов отсутствуют галогеновые добавки – бром, фтор, хлор и другие неметаллы.

Для выполнения в частном доме по своим параметрам подходит кабель, маркированный только буквой «нг». Если необходимо максимально обеспечить безопасность людей в случае эвакуации, лучше брать более дорогие изделия – «LS», «LSLTx», «HF».

При напряжении в сети не более 660/1000 В применяют кабель ВВГнг или NYM — импортный аналог первого, также подходят изделия с оболочкой и изоляцией из полимеров

Кабель ВВГнг устойчив к высокой температуре, так как при его производстве используется поливинилхлоридный пластик без галогенных добавок. Этот тип характеризуется идеальным соотношением цены и качества. Прокладывать в местах, где достаточно высокая взрывоопасность. Системы, в которых используются эти кабели, находятся в эксплуатации более 180 минут.

Подробно о кабеле ВВГнг и его типе LS

С помощью этого внешнего кабеля обеспечивают питание стационарных и мобильных электроприборов. И ВВГнг, и ЛС могут выполнять возложенные на них задачи в самых разных условиях.

Основные свойства последнего:

  1. Влагостойкость . Возможность функционирования в помещениях с повышенной влажностью.
  2. Возможность высотной прокладки . С его помощью можно смонтировать проводку под землей, в шахте.
  3. Огнестойкость . Он не только не способствует горению, но и не дымит под действием огня.
  4. Высокие технические характеристики , дающие возможность применения ВВГнг ЛС в нефтяной и химической промышленности.

Технические параметры продуктов этой серии разные. В соответствии с нормами значение напряжения допустимого тока равно 0,6 В. На практике встречаются кабели и с более высокими значениями этого параметра. Частота тока не более 50 Гц.

Эти изделия гибкие, имеют такой прочный утеплитель, что испортить его практически невозможно. Срок службы кабелей, относящихся к этой серии, составляет до 30 лет.

Такой электрокабель целесообразно использовать для проекта электропроводки деревянного дома, так как здесь с большой вероятностью может возникнуть пожар

Все кабели ВВГнг, и ЛС в том числе, относятся к силовым. Они сделаны из меди. Максимальное количество ядер — пять. Двухжильные изделия чаще всего используются для дома. Минимальное сечение жилы всех изделий серии ВВГ составляет 1,5 мм².

Самый популярный цвет внешней изоляционной оболочки – черный, но довольно часто можно встретить и белый утеплитель.

При параметрах основных токонесущих жил кабеля размер жилы равен нулю. Если размер токоведущей жилы находится в пределах 1,5 — 2,5, то сечение нуля будет равно 1,5

Символы в обозначении ВВГнг указывают:

  • В — материал оболочки винил;
  • Г — кабель имеет «голую» жилу с защитой в виде двойной изоляции из ПВХ;
  • нг — негорючий.

Поскольку в маркировке отсутствует символ «А», кабель выполнен медным. ЛС, а полностью малодымность свидетельствует о неспособности продукта к горению. Цена одного метра кабеля зависит от количества жил и их сечения. В случае трехфазного напряжения используется многожильный проводник.

В конструкции ВВГнг ЛС предусмотрены однопроволочные или многопроволочные жилы. Геометрия жил может быть как в виде круга, так и в виде сектора. Не рекомендуется его установка под землей без специальной защиты. Чтобы кабель не распространял горение, его используют для пакетной разводки в специальных жгутах.

Данный силовой провод не имеет брони, поэтому при монтаже и эксплуатации необходимо исключить возможность механических воздействий на него

ВВГнг ЛС применяется при температурных показателях 30 — 50°С, и его характеристики остаются неизменными даже при жилы нагреваются до +400°С.

Если целостность кабеля не нарушена, и он содержит однопроволочные жилы, то он может изгибаться под монтажным радиусом, идентичным десятку наружных диаметров. При наличии многопроволочных жил максимальный радиус составляет 7,5 наружных диаметров.

С правилами и формулами, используемыми при расчете сечения кабеля, познакомим , с которым настоятельно рекомендуем ознакомиться.

Советы по безопасной укладке

Как выбор материалов, так и способ электропроводки, и способ монтажа изделий в деревянном доме имеет свою специфику. Приоритетом является безопасность.

Каким правилам должна соответствовать электропроводка?

Если основание горючее, монтаж должен производиться открытым способом или локализовать проводник, заключив его в защитную оболочку.

В случае, когда внутренние перегородки в доме каркасные, снабженные негорючим наполнителем, обычно трос укладывают в металлорукав или гофру. Более правильным решением будет установка стоек, через которые проходит кабель

Важным моментом является обеспечение хорошего доступа к кабелю при помещении его в защитный кожух.

Даже если электропроводку в деревянном доме выполняют опытные электрики, для оценки их работы необходимо знать три основных правила, которые к ней относятся:

  1. Предотвратите даже возможность воспламенения электрических кабелей или хотя бы сведите ее к минимуму. В любом случае они не должны передавать открытый огонь на деревянные элементы в случае короткого замыкания. (короткое замыкание) в электрической цепи. Следовательно, провода не должны соприкасаться с деревянной поверхностью.
  2. Параметры кабеля должны на 100% соответствовать ПУЭ, иметь запас мощности, чтобы спокойно передавать максимальные нагрузки. Любая степень нагрева клеммных соединений и входного кабеля не допускается.
  3. Электрические провода должны быть в идеальном техническом состоянии, чтобы исключить малейшую возможность поражения электрическим током жителей дома.

Правила безопасности нельзя отодвигать на второй план ради эстетической составляющей. Последствия могут быть необратимыми. Все ответвления электропроводки в доме из дерева должны быть оборудованы и другими устройствами защитного отключения.

Тонкости ввода кабеля в деревянный дом

Существует два основных способа введения негорючего кабеля для его дальнейшей разводки в деревянном доме с соблюдением техники безопасности. Первый — прокладка под землей . Способ надежен, так как кабель защищен от внешних воздействий.

Существенным минусом являются земляные работы, связанные с устройством траншеи глубиной не менее 0,8 м. Это влечет за собой дополнительные финансовые затраты.

Второй способ воздушная проводка . Здесь необходим доступ, а без него невозможно работать на электрических столбах. Поэтому работы могут выполнять только квалифицированные электрики.

Диаметр кабеля на стойке не может быть менее 16 мм. Лучше использовать самонесущие алюминиевые провода с хорошей изоляцией и сроком службы 25 лет. Дальше продолжать линию с таким проводом нельзя — для помещения нужна медная жила.

Если нет проекта, то перед вводом электричества в деревянный дом необходимо произвести расчет нагрузки при условии функционирования всех электроприборов

Собственно ввод выполняется в металлическом рукаве. Для этого проделайте в стене отверстие, закрепите в нем трубу, а внутрь проложите кабель. Оставшееся пространство заполняется цементным раствором. Вы можете замочить паклю в растворе и использовать ее в качестве наполнителя для труб.

Кабель крепится к деревянной стене с помощью специальных хомутов. Они обеспечивают хороший неокислительный контакт. В случае использования троса для подвески троса устанавливается рым-болт для его крепления к ограждающей конструкции.

Запрещается монтировать трос с натяжкой. Он должен свободно свисать по всей длине, а перед входом в стену необходимо обеспечить положение ниже отверстия. В противном случае атмосферная влага будет проникать по кабелю внутрь дома. Не тяните за сам кабель.

Правила регламентируют толщину стенок труб. Для мощного кабеля необходима защита толщиной до 1 см. При сечении кабеля не более 4 мм достаточно втулки со стенками 2,8 мм. Это правило соблюдается для всей проводки в доме.

Нюансы прокладки на участке к щиту

Это тоже один из важных участков электропроводки. Его специфика заключается в том, что от перегрузок при коротком замыкании он не застрахован автоматической защитой. Задача решается следующим вариантом: на участке длиной до 3 м кабель полностью помещается в металлическую трубу.

Станок может быть размещен снаружи сруба в защищенном кожухе. Этот вариант надежен, хотя и не очень удобен для жильцов дома.

УЗО и комплект автоматов пыле-влагозащиты непосредственно перед входом в деревянный дом. Срабатывание происходит при уровне нагрузки, превышающем соответствующий параметр главного автомата, расположенного в РУ.

При установке счетчика необходимо соблюдать основное условие — не допускать разрывов питающей линии. Скручивание категорически недопустимо, поэтому для этого следует использовать только цельный трос.

Особенности организации сетей внутри дома

Безопасная разводка электрики внутри дома может быть выполнена двумя способами: открытым и скрытым. Первый проще, но не всегда может соответствовать стилю помещения. А вот скрытый вариант установки, выполненный в соответствии с требованиями электробезопасности, будет стоить дороже.

Способы установки открытой проводки

Существует несколько способов установки открытой проводки. Все они безопасны, их часто выбирают по стилю оформления. В продаже много для прокладки открытой проводки, есть приемы монтажа, благодаря которым можно внести в интерьер определенный колорит.

В открытой проводке все на виду. Все неисправности можно устранить очень быстро, заменив проблемный участок. Этот способ когда-то был очень популярен, но сейчас для деревянного дома это единственное разумное решение.

Кабель проложен внутри здания по стенам и потолку. При этом можно заменить или провод ПВ-1. На керамические изоляторы намотан витой шнур, который может стать изюминкой конструкции. Такую проводку можно модернизировать, прокладывать новые линии.

На рынке представлен большой ассортимент самозатухающих каналов. Вы всегда сможете подобрать их под цвет и стиль помещения.

Скрытая электропроводка в деревянном доме

Монтаж скрытой электропроводки в таком пожароопасном здании — трудоемкий процесс. Выбор этого варианта может создать много проблем, если вам нужен ремонт кабеля или обновление сети. Тем не менее из-за нежелания видеть открытые провода и распределительные коробки многие предпочитают скрытый монтаж.

Такая проводка должна быть предусмотрена на этапе проектирования. Для обеспечения максимальной безопасности проводку изолируют металлической или оцинкованной трубой, которая обязательно покрывается краской. Кабель подводится к розетке, как и к выключателю, через отверстия, предварительно защищающие от возгорания.

Скрытый способ установки реализуют исключительно в соответствии с нормативными документами. Материалы используются специальные, служащие огнезащитой. Кабель, проложенный в перекрытиях, должен быть в пластиковой негорючей трубе или в металлической втулке.

При выполнении скрытой проводки следует учитывать, что сруб будет усаживаться. Поэтому нельзя допускать взаимодействия дерева с проводами, металлическими или пластиковыми швеллерами.

Как показывает практика, чаще всего комбинируют способы открытой и закрытой проводки.

Что нужно знать о поперечном сечении кабеля?

Этот параметр определяется на основе величины тока. Если сечение и нагрузки не соответствуют друг другу, возникнут короткие замыкания, и как следствие – пожар. Так, если в планах закрытая проводка, а номинальный ток 16 А, то потребуется кабель сечением не менее 2 мм². При номинальном токе 25 А — 4 мм².

Выберите кабель по группам распределения и в зависимости от ожидаемой нагрузки. Для того чтобы подключить розетки, нужен кабель с медными жилами сечением 2,5 мм². Максимальная суммарная мощность 4,6 кВт.

Осветительные приборы питаются кабелем сечением 1,5 мм². Мощность этой группы до 3,3 кВт. Поэтому количество и расположение источников света необходимо планировать до начала монтажа — при составлении электрической схемы

Бытовая техника большой мощности подключается кабелем сечением 4 мм². Такие устройства необходимо подключать к отдельной розетке и нельзя подключать к другой группе.

Выводы и полезное видео по теме

Главное о проводке в пожароопасном доме:

Правильный подбор кабеля для электропроводки в деревянном доме — залог безопасности его обитателей. В связи с повышенной пожароопасностью такой конструкции необходимо применять марки кабеля с высокой степенью надежности .

Не упустите момент, чтобы кабели и устройства не соприкасались с деревом. При правильном выборе и выполнении электропроводки с учетом рекомендаций можно гарантировать эффективность, долговечность и безопасность электропроводки.

Расскажите о том, как вы выбирали кабель для электроснабжения загородного деревянного дома. Делитесь интересными технологическими нюансами, которые будут полезны посетителям сайта. Пожалуйста, оставляйте комментарии в блоке ниже, задавайте вопросы, размещайте фото по теме статьи.

Деревянный дом, сруб, проектирование, строительство

Архитектурно-строительная компания «Деревянные Дома АрхиЛайн – Дома для Здоровья» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и бань из оцилиндрованного бревна, профилированного бруса и клееного бруса.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О НАШЕЙ КОМПАНИИ И ОПЛАТАХ

ООО «АрхиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах — Австралии, Белоруссии, Германии, Грузия, Испания, Казахстан, Кыргызстан, Ливан, Нидерланды, ОАЭ, Польша, Россия, Франция. еще

Энергоэффективный утепленный деревянный дом из клееного бруса «Теплая Бельгия», 116 м2

    Энергоэффективный деревянный дом из клееного бруса постройки Бельгия, соответствует действующим европейским стандартам энергоэффективности — за счет доп. утепление стен, с помощью каменной ваты «Rockwool» толщиной 100…

    подробнее

    Строительство деревянного дома из клееного бруса в Дубае, ОАЭ

      Здание инновационного центра из клееного бруса производства Archiline расположено в Исследовательском парке Шарджи, который станет площадкой для развития высоких технологий в ОАЭ. Будут разработаны инновации в сфере …

      подробнее

      Деревянный Навес для дома, дачи, автомобиля

        Навес из дерева возле дома украсит дом, двор, дачу, защитит автомобиль, дополнит ландшафт своим безупречным видом. Компания «Архилайн» производит и устанавливает деревянные навесы по нашим проектам или …

        еще

        Дом деревянный «Мираж» из профилированного клееного бруса 99м2

        • Категория: дома одноэтажные
        • Количество спален: 2
        • Материал стен: профилированный клееный брус
        • Особенности: 012 9002 9002 Дом с террасой Дом из натурального дерева из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Идеальное решение для тех, кто ищет небольшой дом для круглогодичного проживания. ЧАСТО …

          еще

          Деревянный дом «Белый дом»

          • Категория: дома двухэтажные
          • Количество спален: 5
          • Материал стен: профилированный клееный брус
          • Особенности: дом с террасой
          • 5 В доме деревянном из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом хорош для большой семьи для круглогодичного проживания. …

            еще

            Деревянный дом, проект «IT House», 250 кв.м

            • Категория: дома двухэтажные
            • Количество спален: 3
            • Материал стен: профилированный клееный брус
            • Особенности: дом с террасой, дом с кабинетом

            Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторного зала-зал и кухни-гостиной. Такой дом хорош для тех, кто любит принимать гостей и проводить деловые встречи дома. …

            еще

            Дом из бруса с печкой и отоплением тепловым насосом, теплыми полами и цоколем, «Маяк» 144 м² в Беларуси

            • Категория: дома двухэтажные
            • Количество спален: 2
            • Материал стен: профилированный клееный брус
            • Особенности: дом с террасой, дом с подсобным помещением, дом с печным отоплением

            Деревянный дом из клееного бруса с печным отоплением и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла по 4,8 м2. . Это идеальное решение для тех, кто ищет круглогодичное проживание для семьи из …

            еще

            Деревянный дом в канадском стиле с террасой — проект «Эндрю» 214 кв.м

            • Категория: дома трехэтажные
            • Количество спален: 2
            • Материал стен: оцилиндрованное бревно естественной влажности
            • Особенности : дом с подсобным помещением, дом с кабинетом

            Деревянные дома в канадском стиле от компании Archiline! Основные черты канадского стиля в домах из бревна: сохранение естественного вида бревна как центрального конструктивного элемента деревянного дома; использование бревен …

            еще

            Сауна с бассейном и террасой «Посейдон» 65 м², из клееного бруса

            • Категория: сауны
            • Материал стен: профилированный клееный брус
            • Особенности: сауна с террасой

            Сауна из клееного бруса бассейн и терраса «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнатой отдыха, где будет комфортно большой, веселой компании.

            еще

            Деревянный дом из клееного бруса «Евродом»

            • Категория: дома одноэтажные
            • Количество спален: 2
            • Материал стен: профилированный клееный брус
            • Особенности: дом с террасой

            Деревянный дом из клееного бруса и терраса «Евродом» – домик для круглогодичного проживания небольшой семьи. Есть все самое главное: 2 спальни, санузел и просторная кухня-гостиная. …

            еще

            Скандинавский деревянный дом «Утро» — проект года 2020

            общая площадь дома 110 м²

            • Категория: дома одноэтажные
            • Количество спален: 2
            • Материал стен: профилированный клееный брус
            • Особенности: дом с террасой

            «Скандинавский деревянный дом» Утро» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной и душем. . Это идеальное решение для тех, кто не любит маленькие замкнутые пространства. ЧАСТО …

            еще

            Черный деревянный дом — деревянное шале, отопление тепловым насосом, проект «Черный лес» 164 м²

            • Категория: двухэтажные дома
            • Количество спален: 3
            • Материал стен: профилированный клееный брус
            • Особенности: дом с террасой, дом с баней

            «Черный лес» — стоимость системы отопления «тепловой насос» ниже стоимости прокладки газа на дальние расстояния. Монтаж уникальной системы отопления для деревянного дома «Шварцвальд» может осуществляться параллельно с производством и…

            еще

            Дом из профилированного клееного бруса «Стелс 2»

            120 м2

            • Категория: дома одноэтажные
            • Количество спален: 2
            • Материал стен: профилированный клееный брус
            • Особенности: дом с терраса, дом со шкафом

            Владельцы небольших загородных участков часто не знают, какой дом они хотят построить. Хочется, чтобы он был вместительным, но при этом не занимал много места, оснащен необходимым оборудованием, но в то же время экологически…

            еще

            Строительство деревянного дома в Германии

            проект «Баден-Вюртемберг» 147 кв.м

            • Категория: дома двухэтажные
            • Количество спален: 2
            • Материал стен: профилированный брус технической сушки
            • Особенности дом со шкафом, дом с балконом, дом на местности

            Деревянный дом «Баден-Вюртемберг» построен нашей компанией в Германии в 2019 году. деревянный дом на хозяйской земле, на склоне горы, которой изобилует земля …

            еще

            Деревянный дом с плоской крышей из клееного бруса, проект 182 м²

              Деревянный дом «Надежда» — современный дом с плоской крышей, который может вписаться в любой район: будь то частный сектор города или участок возле открытого водоема. В этом коттедже с легкостью разместится семья из 4-6 человек. …

              еще

              Загородный дом с баней из профилированного клееного бруса 80 м2 проект «Дунай»

              • Категория: Одноэтажные дома
              • Количество спален: 1
              • Материал стен: профилированный брус естественной влажности
              • Особенности: дом с террасой, дом с баней

              Компактный дачный дом с баней. Его можно легко использовать как загородный дом или сауну. В доме есть комната отдыха или гостиная, небольшая зона кухни, сауна, санузлы. Общая площадь этого дома составляет 80 м2. Это …

              еще

              Планы деревянных домов: Польский деревянный дом «Солнце» 164 м²

              • Категория: дома двухэтажные
              • Количество спален: 4
              • Материал стен: профилированный клееный брус
              • Особенности: дом с террасой, дом с помещением второго уровня, дом с кабинетом

              Большой деревянный дом вмещает три студии, три спальни площадью от девятнадцати до двадцати девяти квадратных метров. Он был построен в Польше на территории гольф-клуба «Kalinowe Pola» ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О НАШЕЙ КОМПАНИИ И ОПЛАТАХ Это …

              еще

              Архитектурно-художественное решение деревянного дома «Богема»

              • Категория: дома одноэтажные
              • Количество спален: 2
              • Материал стен: профилированный клееный брус
              • Особенности: дом с террасой, дом со шкафом

              Общая площадь дома 129,5 м², из них жилая площадь 109,7 м². Для строительства этого дома потребуется 78 кубометров стенового материала, что не так уж и много, учитывая ширину, длину и высоту дома. Архитекторы …

              еще

              Одноэтажный дом с плоской крышей «Италия»

              • Категория: дома одноэтажные
              • Количество спален: 2
              • Материал стен: профилированный клееный брус
              • Особенности: дом с плоской крышей
              • 2
              • Благодаря мастерству высококвалифицированных специалистов, работающих в компании, результат работы всегда неизменен: все возводимые объекты отличаются функциональностью и эстетикой, а ясность концепции сочетается с высоким . ..

                еще

                Деревянный дом из клееного бруса «Олави»

                общая площадь 221 м²

                • Категория: дома двухэтажные
                • Количество спален: 5
                • Материал стен: профилированный клееный брус
                • Особенности: дом с террасой , дом со шкафом

                Данный проект представляет собой двухэтажный деревянный дом из клееного бруса с шестью комнатами и террасой. Оригинальность этого проекта покорит ваше сердце, вы будете мечтать о нем на своем участке. Профессиональная работа наших дизайнеров…

                еще

                Дом деревянный «Пуэрто-Рико»

                Клееный брус

                • Категория: дома одноэтажные
                • Количество спален: 1
                • Материал стен: профилированный брус технической сушки
                • Особенности: дом с террасой

                  2

                  2

                  2

                  2

                  2

                  5 Строительство любого дома начинается с идеи и желания. Компания ArchiLine Log Houses готова спроектировать дом любой сложности, учитывая все пожелания клиента. На этапе проектирования учитываются все особенности деревянного дома…

                  еще

                  Деревянный дом в стиле шале «Анна»

                  общая площадь 141 м²

                  • Категория: дома одноэтажные
                  • Количество спален: 3
                  • Материал стен: профилированный брус технической сушки
                  • Особенности: дом с террасой

                  Шале, также называемое швейцарским шале, представляет собой деревянный дом с тяжелой пологой крышей и широкими, хорошо поддерживаемыми карнизами, расположенными под прямым углом к ​​передней части дома. С годами термин «шале» изменился и стал применяться в основном к отпуску …

                  еще

                  Дом деревянный из профилированного клееного бруса «Счастье» 175 м2

                  • Категория: дома двухэтажные
                  • Количество спален: 3
                  • Материал стен: профилированный брус технической сушки
                  • Особенности: дом с террасой

                  Просторный дом из профилированного клееного бруса построен в традиционном стиле, но в то же время сочетает в себе все современные технологии для комфортного проживания. Профилированный клееный брус не требует усадки, что является постоянным преимуществом, так как…

                  еще

                  Дом деревянный из клееного бруса «Украина», площадь 48 м², толщина стены 16 см

                  • Категория: Дома одноэтажные
                  • Количество спален: 1
                  • Материал стен: профилированный брус естественной влажности
                  • Особенности: дом с террасой

                  Деревянный дом из клееного бруса «Украина» Соберите дом своей мечты своими руками — комплект дома «Украина» для самостоятельной сборки. Достигните своей цели, сэкономьте деньги, постройте деревянный дом из клееного бруса по цене малолитражки! Дом …

                  еще

                  Цех клееного бруса, проект «Папа Карло»

                  • Категория: гаражи
                  • Материал стен: профилированный клееный брус

                  Просторный цех с неограниченными возможностями использования, экологически чистый и безопасный. Садово-строительный сезон завершен и есть прекрасная возможность вдумчиво заняться чем-то для души. Впрочем, и летом тоже…

                  подробнее

                  Каркасный деревянный гараж: красивый, современный, недорогой и быстровозводимый

                    Этот каркасный гараж разработан главным дизайнером нашей компании Современный строительный рынок наполнен новейшими материалами, из которых можно построить деревянный каркасный гараж, вам просто нужно выбрать его внешний вид, чтобы построить …

                    еще

                    Мы говорим на английском, немецком, турецком, французском и русском языках

                    +375298-06-05-67 — WhatsApp, Telegram, Viber

                    Подробнее:

                    Вы можете посмотреть видео-обзор деревянного дома «Белый дом» из клееного бруса древесина Archiline Houses:

                    Подробнее:

© 2022
Деревянные дома ArchiLine

, 114, ул.

Top
