Как правильно рассчитать электропроводку загородного дома, пример проекта энергоснабжения загородного дома

Электропроводка – важный элемент благоустройства дома. В зависимости от использованного материала и качества монтажа зависит ваша безопасность и безопасность вашей семьи. Очень важно правильно подобрать и рассчитать сечение кабеля для прокладки проводки.

Какой материал использовать для электропроводки?

Строя новый дом или проводя в нем капитальный ремонт, стоит задуматься о качестве установленной там электропроводки. Согласно нормативным документам строк службы электропроводки при скрытой прокладке не должен превышать 40 лет до капитальной замены.

Для прокладки электропроводки использовали алюминиевые или медные провода. Алюминий – дешевле, медь – надежней. Так что выбрать? При правильном расчете сечения провода не имеет большого значения то, какой провод вы будете использовать. Алюминиевый провод легче, но, к сожалению, алюминиевые жилы выдерживают 7-9 сгибов-разгибов, после этого могут треснуть или отломится. С медью работать проще – она выдерживает до 20 сгибов-разгибов. При аккуратном и правильном монтаже провод не должен испытывать такие нагрузки.

1.Электрощиток; 2.Клемник: 3.Клемник: 4.Клемник; 5.УЗО: 6.Выключатель автоматический ВА: 7.Потребители;

Следует обратить внимание на то, что все современные электроприборы имеют провод заземления, в тоже время электросеть, построенная в советские времена, не оборудована контуром заземления. Современные дома имеют собственный контур земли, а если такого нет – очень часто электрики подключают контур земли на «ноль».

Как рассчитать электропроводку

В начале электромонтажных работ следует определить, какая общая нагрузка будет в доме: освещение, утюг, телевизор, компьютер, СВЧ, духовка, электроплита, чайник, обогреватель, различного рода инструменты. Для этого воспользуемся таблицей:

Расчитав общую нагрузку, необходимо выбрать вводной кабель. На него ложится вся электрическая нагрузка дома.

После выбора вводного кабеля приступаем к расчету розеточных групп и групп освещения.

Важно! Помните: освещение и все розетки в доме должны иметь отдельные контуры и автоматы.

При расчете каждой розеточной группы максимально закладываемая мощность не должна превышать 4,5кВт на одну розетку. Для электропроводки с медными жилами – это 2,5мм2, для алюминия – 4мм2. Защитный автоматический выключатель должен быть на 20А.

Если при закладке розеточной группы вы не планируете включать в нее мощные приборы 2-3кВт и хотите сэкономить на сечении провода, то не стоит, ведь через несколько лет интерьер дома может изменится и те розетки, где не было нагрузки, станут под нагрузкой.

В последнее время уже мало кто использует алюминиевые провода для расчета и монтажа электрической проводки. Специалисты все больше используют медь. Ее физико-химические свойства лучше, чем у алюминия, строк службы продолжительней на 10-15 лет. К тому же согласно последней седьмой редакции ПУЭ с использовать алюминиевые провода сечением меньше 16мм2 запрещено.

Монтаж электропроводки своими руками

Кабель выбрали, общую электрическую нагрузку рассчитали. Можно начинать монтаж. Помните, что от качества монтажа будет зависеть строк эксплуатации всей проводки. Для жилых домов провести монтаж электропроводки своими руками не так уж сложно, при том, что проекты электроснабжения и монтажные работы стоят не дешево.

При работе следует помнить:

проводка должна быть безопасной в обслуживании;
пожаробезопасной;
обеспечить минимальные затраты на монтаж и эксплуатацию;
минимальные электрические потери в кабеле;
строк эксплуатации до 40 лет;
надежность кабеля и работ.

В начале монтажных работ следует определится, какой тип проводки вы будете использовать:

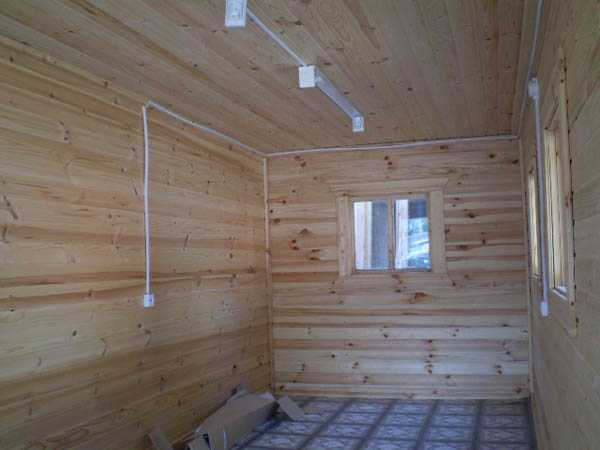

Открытая проводка – проложенная непосредственно по финишному покрытию стен, или же смонтированная в короб-каналах, электротехнических лотках или гофрах, даже под штукатуркой.

Скрытая проводка – кабеля проложенны непосредственно на стену в штукатурный слой.

Выбираем провод:

Провод ПУНП, ВВГнг, ВВГ, NYM – используется для розеточных групп и освещения при скрытой проводке.

Провода, ПУГВП, ПУГНП – при наружном монтаже.

Если проводка у вас смешанного типа, то использовать для скрытой проводки можно и гибкие провода. При этом следует уделить особое внимание качеству соединений проводов. Ведь надежная проводка – это надежно соединенная проводка.

Рекомендовано при прокладке линий электропроводки пользоваться кабелями с одножильным стержнем и качественной изоляцией.

Энергоснабжение загородного дома

Первым, что вам будет необходимо сделать для организации энергоснабжения загородного дома, это получение нормативных документов и разрешений для подключения к воздушной линии. В качестве основного вводного кабеля используют СИП(самонесущий изолированный провод). Если от точки ввода до ВЛ больше 25 метром, требуется дополнительная опора. Высота ввода должна составлять на меньше 2,75м, стеновой проход должен быть выполнен согласно требований пожарной безопасности.

Максимальное потребление на частный дом составляет 15кВт. Для защиты воздушных линий на ответвлении в дом энергетические компании устанавливают индивидуальные ограничители потребляемой мощности, которые отключают потребителя при достижении определенного тока.

Предлагается простая схема-рисунок однофазного ввода в дом.

1.ВА-101-2/50; 2.Однофазный счетчик; 3.УЗО-01-2-63/30; 4.Клемник; 5.Клемник; 6.7.8.ВА-101-1/16; 9.ВА-101-1/32; РЕ-защитный проводник; L-фаза; N-ноль;

Количество жил вводного кабеля зависит от того, будет у вас однофазная (2 жилы) или трехфазная (4 жилы) сеть.

Ответвление устраивается при помощи прокаливающих зажимов.

Поскольку на линиях электропередач не предусмотрен заземляющий контур, то его необходимо изготовить самому. Для этого потребуется 3 стержня арматуры диаметром 16мм и более, которые вбивают в землю на глубину не менее 0,5м. Прутки должны образовать равносторонний треугольник с длиной стороны 3м. Между собой прутки соединяют полосой 4*40мм или проводом, но не меньше чем сечение фазного провода. Соединения проводят с помощью сварки или болтового соединения. Сопротивление заземляющего контура должно быть меньше 30 Ом.

Внутренняя разводка электропроводки загородного дома не будет отличатся от принятых норм и стандартов. Все расчеты остаются теми же.

Наобилее интересные варианты по теме как правильно рассчитать электропроводку загородного дома, пример проекта энергоснабжения загородного дома.

как сделать своими руками? — Дом и Сад

За последние лет двадцать развитие прогресса сделало нашу жизнь намного удобней и комфортней, что, прежде всего, обусловлено большим количеством различной бытовой техники и других полезных приборов, присутствующих в наших домах. Со временем приходит осознание, что существующая старая схема электропроводки в квартире уже просто не может выдержать такой значительно возросшей нагрузки на электросеть, поэтому рано или поздно приходится решать вопрос как лучше всего или точнее – как правильно сделать разводку новой электропроводки вместо старой.

В этой статье мы постараемся ответить на вопрос, как сделать все самому, и при этом поможем разобраться со всеми нюансами, с которыми можно будет столкнуться при смене или монтаже своими руками электропроводки в квартире, в доме или на даче.

С чего надо начинать?

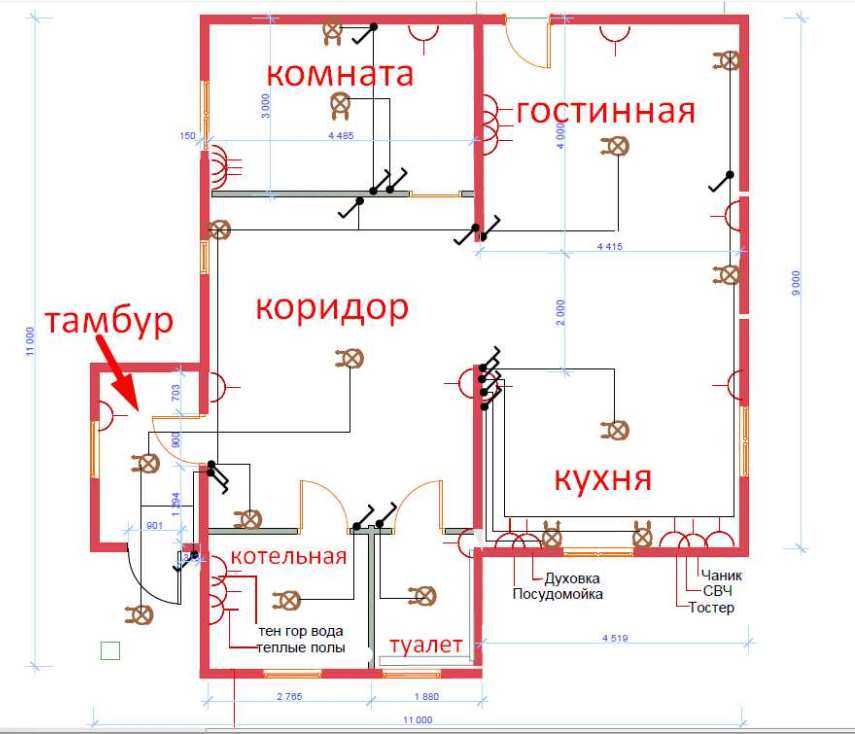

В первую очередь необходимо тщательно продумать и прорисовать план будущей проводки, т.е. определиться:

где будут располагаться и сколько будет розеток;
где будут располагаться светильники и выключатели;
каким образом и по каким местам будут проходить линии электропроводки;
где будет стоять распределительный электрощиток, и как его лучше заземлить.

Неплохо будет, если вы только хорошо разбираетесь в электрике, нарисовать и принципиальную электрическую схему будущей проводки, где будут еще и рассчитаны автоматические выключатели, а также подробно расписано расключение проводов в распределительных коробках.

Согласно существующим правилам заказывать настоящий проект электроснабжения вам может понадобиться лишь в случае нового строительства. Причем проектную документацию еще и придется сдавать на согласование в государственные органы по энергетическому контролю, а впоследствии и предъявлять для приемки инспектору энергонадзора смонтированную электропроводку для того, чтобы он дал разрешение на ее подключение к электрическим сетям.

Во всех остальных случаях вам просто необходимо придерживаться основных правил электробезопасности при планировании и монтаже электропроводки в доме своими руками.

После того как вы определились с количеством и местами расположения будущих электроприборов, произведите детальный расчет всех необходимых материалов и после тщательной перепроверки осуществите их закупку в специализированном магазине. При расчетах и покупке основных расходных материалов сделайте небольшой запас в 5-7% – он, как правило, в дальнейшем вам пригодиться.

По подготовке инструмента для производства электромонтажных работ особо беспокоиться не стоит, так как для этого вполне подойдет стандартный набор, имеющейся в каждом доме, потому что вся основная работа делается не под напряжением. При необходимости непосредственного подключения новой проводки к действующей электросети можно вызвать настоящего электрика.

Основные требования к электропроводкам

Хотя считается, что вся работа электричества подчиняется одному закону Ома и двум законам Кирхгофа, но разнообразное применение различных схем и вариации этих физических формул на практике и дают все то многообразие электрических приборов и полезной работы.

Точно так же можно сказать и о схемах электропроводок, которые где бы мы ни монтировали, принцип их построения достаточно прост:

все электроприборы, электронагрузка подключается как бы параллельно;
все выключатели и приборы защиты в виде автоматических выключателей и предохранителей – как бы последовательно или в разрыв провода (линии).

Это просто, если подключать лампочку в гараж, а вот правильная разводка электропроводки делается по-настоящему согласно системе сложных расчетов электрических сетей с большим количеством формул и допусков, причем с соблюдением ряда определенных ограничений и требований в виде существующих нормативных документов:

Правила устройства электроустановок;
Правила технической эксплуатации электроустановок потребителей;
специализированные СНиПы;
различные ГОСТы.

Различия и нюансы устройства электропроводки

Все выше перечисленные документы знать необязательно для того, чтобы развести электропроводку в комнате или на даче, поэтому вкратце постараемся перечислить все различия и нюансы при устройстве электрических сетей в зависимости от их функционального месторасположения, которые необходимо будет учитывать при той или иной ситуации.

Разводка электропроводки в квартире является наиболее простым вариантом и не имеет особых требований. Подключение осуществляется от группового этажного щита, там мы ничего не имеем право менять – это зона ответственности коммунальных служб. В остальном запоминаем и руководствуемся основными правилами:

использовать провода только с медными жилами и только трехжильные с заземляющим проводником;
линии проводов лучше проводить прямыми линиями по стенам в 15 см от потолка, а отпуски к розеткам и выключателям делать строго вертикальными;
розетки использовать также только с заземляющим контактом с высотой установки от 30 до 90 сантиметров от пола;
в распределительных коробках только либо болтовые зажимы, либо опрессовка или пайка контактов проводов;
выключатели любого типа можно располагать от 70 до 180 сантиметров от поверхности пола;
люстры и светильники любого вида без ограничений.

Такие несложные требования подойдут для устройства электропроводки как в двухкомнатной квартире, так и в квартире панельного дома.

Разводка электропроводки в частном доме устроена уже несколько сложнее, так как прибавится вводной распределительный электрощиток с прибором учета электроэнергии. Причем это уже будет ваша зона ответственности, и все придется в случае замены покупать за свой счёт.

Вводной электрощиток должен быть укомплектован:

вводным автоматическим выключателем;
устройством защитного отключения на 30 мА;
электросчетчиком;
автоматическими выключателями нагрузки на каждую отходящую линию.

Кроме этого вам необходимо будет сделать контур заземления и заземлить металлический корпус электрощитка.

Точно так же должна быть сделана электропроводка в дачном доме, только в меньшем объеме.

Схема разводки электропроводки в деревянном доме будет отличаться тем, что:

в электрощиток придётся добавить еще одно УЗО уже на 100 мА для предотвращения пожара;
проводку по деревянным стенам придется ввести в несгораемом кожухе – это могут быть металлические трубы, металлорукав, несгораемая ПВХ гофра-труба или специальный ПВХ кабель-канал;
все проходы через дерево разрешается делать только в стальных трубах, как и скрытую под ним проводку.

Разводка электропроводки в гараже имеет несколько основных требований:

обязательное наличие УЗО на 30 мА;
контур заземления плюс все металлические части должны быть заземлены;
проводка от пола до высоты минимум в 1,5 метра должна быть механически защищена, т.е. выполнена в металлической трубе или металлорукаве;
светильники и розетки должны иметь класс защиты не менее IP34.

Разводка электропроводки в ванной имеет три основных требования:

класс защиты не менее IP67;
не допускается прокладывать магистральные линии через помещение ванной комнаты;
все металлические части ванной и водопроводных труб должны быть соединены металлосвязью в виде системы уравнителя потенциала.

Разводка электропроводки в бане должна быть выполнена через разъединительный трансформатор с 220 В на 12 В. Это достаточно жесткое требование применяется в целях электробезопасности и допускает для особо сырых помещений наличие напряжения только в 12 В. Эти требования безопасности относятся к подвальным и полуподвальным помещениям, а также погребам и металлическим гаражам.

Трудностей с подбором электрооборудования на 12 В возникнуть не должно, так как провода, светильники и выключатели подойдут те же самые, что и для 220 В, а разделительный трансформатор 220/12 В и лампочки на напряжение в 12 В имеются в свободной продаже во всех специализированных магазинах.

При устройстве электропроводки на кухне провода должны располагаться на расстоянии не менее 1 метра от водогазопроводных труб, как и силовые электророзетки.

Разводка электропроводки в доме по полу допускается только в специально предназначенном для этого плинтусе, а под напольным покрытием только в металлическом коробе или трубе.

Электропроводки по потолку можно выполнять в ПВХ гофро-трубе или ПВХ кабель-канале, при этом руководствуясь только лишь соображениями экстерьера, а вот в межэтажных перекрытиях, если только это не электропроводка в панельном доме, необходимо располагать провода под защитой от грызунов в металлорукаве.

Монтаж электропроводки

Разводка электропроводки в частном доме своими руками после выполнения всех подготовительных мероприятий проходит по следующему алгоритму:

Производится разметка мест установочных электроприборов: розетки, выключатели, светильники и распределительные коробки.
Далее последовательно прочерчиваются магистральные и ответвительные линии прохождения проводов между всеми установочными приборами.
При необходимости в зависимости от выбранного способа расположения электроприборов, к примеру скрытого, производят вырезание поверхности стен под установочные электроприборы.
Также в зависимости от выбранного способа прокладки электропроводов, в случае скрытой проводки производят штробление, а если делают электропроводку в деревянном доме своими руками, то выполняют монтаж ПВХ кабель-каналов.
Монтируют и закрепляют без облицовочных панелей все установочные электроприборы.
На следующем этапе прокладывают провода в сделанных бороздах или в смонтированных кабель-каналах.

Здесь и пригодиться купленный вами с небольшим запасом провод. Это связано с тем, что при всех измерениях и расчетах длина линий берется в абсолютных единицах, то есть идеально почти по прямой. Однако при монтаже провода он укладывается практически в свободном состоянии и лишь слегка натягивается так, чтобы не повредить изоляцию. Разница между идеально прямыми линиями на проекте и свободной укладкой проводов и составляет в среднем 3% от общей длины линии.

Кроме этого небольшой запас кабеля или провода придется оставлять на выводы при подключении непосредственно к установочным электроприборам. Отсюда и существует необходимость покупать с небольшим запасом в 5-7% кабельную продукцию.

После того как вам удалось развести и уложить все провода, производим их подключение к установочным электроприборам. Здесь вам два обязательных требования к исполнению:

При осуществлении этой операции необходимо соблюдать и придерживаться следующих правил цветовой маркировки проводов, где самое главное запомнить, что синий – рабочий ноль, а защитный заземляющий проводник имеет желто-зелёный цвет. Фазный проводник может иметь несколько цветовых раскрасок, но чаще всего бывает коричневого, белого или красного цвета.
При расключении проводов в распределительных коробках фазный провод должен проходить через выключатель, т.е. он должен разрываться. Это делается для того, чтобы при выключенном свете можно было безопасно без наличия напряжения в 220 В поменять перегоревшую лампочку в люстре. Также советуется подключать фазный провод на центральный контакт цоколя патрона лампочки.

По завершении всех монтажных работ внимательно проверьте еще раз сделанную вами схему электропроводки, наличие и надежность контактов заземления и уравнителей потенциалов, отсутствие открытых и оголенных металлических частей электрооборудования, которые могут находиться под напряжением 220 В.

По возможности с помощью тестера проведите измерение сопротивления изоляции проводов на наличие возможного электрического пробоя.

Вот и всё. И если вы в точности выполняли данные здесь рекомендации, то сделанная своими руками разводка электропроводки безопасно прослужит вам долгие годы.

Запись Разводка электропроводки: как сделать своими руками? впервые появилась .

Чтобы не пропустить новые статьи, подпишитесь на сайт:

Смотрите также:

01.06.2017 dom-and-sad

roomplan.ru

Руководство домовладельца по электропроводке в жилых помещениях

Нужна ли вашему новому дому новая система электропроводки? Спланируйте прямо сейчас с помощью этого полного руководства по электропроводке в жилых помещениях для домовладельцев.

Ошеломляющие 211 310 фактических пожаров — именно столько произошло в Грузии с 2013 по 2017 год. Получается, что один пожар происходит каждые 12 минут.

Приготовление пищи остается самой распространенной причиной домашних пожаров в штате. Однако многие другие были результатом ошибочного электричества. Старые дома подвержены более высокому риску возгорания электропроводки, поскольку в них все еще может использоваться первоначальная система электропроводки.

Если ваш дом является одним из них, пришло время обновить вашу электропроводку. Если вы строите новый дом в Грузии, вам также следует узнать о требованиях к электропроводке. Таким образом, вы можете убедиться, что ваша установка соответствует строительным нормам.

Что еще более важно, это гарантирует, что ваш дом защищен от поражения электрическим током.

Готовы узнать больше о проводке дома? Тогда обязательно продолжайте читать!

Когда вам нужна новая электропроводка в доме?

Установка новой электропроводки является обязательным условием для новостроек и пристроек. Добавление отдельной конструкции, такой как гараж, также требует новой или дополнительной проводки.

Вам также может понадобиться автоматический выключатель с большей силой тока, если вы планируете пристройку к дому. Сегодня минимальный номинальный ток автоматического выключателя для новых домов в США составляет 100 ампер.

Однако во многих старых домах установлены автоматические выключатели только на 60 ампер. Более того, большинству современных приборов требуется как минимум панель на 200 ампер.

Если вы заменяете или добавляете новые приборы, ваш домашний выключатель может больше не поддерживать их. Вам также нужно будет обновить свой выключатель, иначе ваша электрическая система выйдет из строя.

Как насчет обновлений или обновлений?

Существующие дома уже могут потребовать замены электропроводки или электрической панели. Это особенно актуально для старых домов, в которых может быть устаревшая проводка или до сих пор используются блоки предохранителей.

Сомневаетесь, пора ли обновить электрическую систему вашего дома? Ознакомьтесь со списком ниже, чтобы узнать о признаках того, что вам требуется замена электропроводки или модернизация электрической сервисной панели.

Ваш дом был построен до 1985 года.

Более половины всех занятых домов в США имеют возраст четыре десятилетия. Если ваш дом является одним из них или если он построен до 1985 года, в нем, вероятно, установлена панель Federal Pacific Electric. Эти панели пользовались большим успехом в домах, построенных между 1960 и 1985 годами.

В любом случае вам следует заменить их как можно скорее, поскольку миллионы панелей FPE неисправны. По мнению экспертов, эти неисправные электрощиты могут стать причиной до 2800 пожаров в домах. Эти неисправные устройства не могут автоматически отключиться даже при перегрузке.

Мигающие огни

Если это происходит при включении устройства высокой мощности, это признак того, что вам нужно обновить панель. Это означает, что панель не может удовлетворить ваши фактические потребности в электроэнергии. Например, когда вы включаете электрический водонагреватель или кондиционер.

Высокомощный прибор потребляет больше энергии, чем его мощность. В результате он пытается компенсировать это, временно отключив подачу питания к вашим источникам света.

В этом случае как можно скорее обратитесь к лицензированному электрику для проверки электрооборудования. Таким образом, вы можете определить, являются ли ваши мерцающие огни результатом недостаточного размера панели. Если это так, то лучше всего обновить электрическую систему вашего дома.

Увеличение числа срабатываний автоматического выключателя

Автоматический выключатель должен срабатывать при перегрузке. Это безопасная конструкция, которая предотвращает затопление проводов чрезмерным током. Однако, если он часто срабатывает, это означает, что ваша электрическая панель больше не может удовлетворять ваши потребности в энергии.

Требуется ли разрешение на электромонтажные работы?

В Грузии разрешение на электроснабжение требуется для всех новостроек. Вам также необходимо получить это разрешение, если вы планируете произвести электрические изменения в существующем доме.

Вам необходимо получить это разрешение, прежде чем вы сможете изменить или установить новую электропроводку и устройства. То же самое происходит при прокладке дополнительных электрических проводов, установке новой розетки или установке нового светильника. Для замены блоков предохранителей на автоматические выключатели также требуется это разрешение.

Кто может выполнять электромонтажные работы?

Из-за опасного характера электромонтажных работ лучше доверить эту работу профессионалам. Кроме того, в Персиковом штате только лицензированный электрик может оказывать электротехнические услуги. В зависимости от объема работы это может быть лицензия I или II класса.

Запишитесь к одному из наших лицензированных электриков уже сегодня!

Электрическая проводка на кухне

В 2011 г. 64% домохозяйств США владели не менее чем шестью бытовыми приборами и электроникой. Среди них холодильник, посудомоечная машина и плита.

Эксперты прогнозируют, что с годами это количество бытовой техники будет расти. На самом деле, они прогнозируют, что к 2025 году стоимость рынка бытовой техники в США достигнет 59,76 млрд долларов. Сегодня новым кухням требуется как минимум семь контуров только для стандартных приборов.

Вот еще несколько моментов, о которых следует помнить, проводя или меняя электропроводку на кухне.

Выделенные цепи

Некоторым бытовым приборам также требуется собственная выделенная цепь, например, электрической плите. То же самое касается посудомоечных машин, систем утилизации мусора, холодильников и микроволновых печей.

GFCI Protection

Каждый год в США происходит не менее 30 000 травм в результате шоковых происшествий. Электротравмы также являются причиной примерно 5% госпитализаций в ожоговые отделения.

Вот почему прерыватели цепи замыкания на землю (GFCI) теперь являются обязательными в США. GFCI — это устройства, размещаемые на электрических розетках для предотвращения таких поражений электрическим током. Они также встречаются в автоматических выключателях и удлинителях.

Работа GCFI заключается в отслеживании дисбаланса электрического тока. Затем они автоматически отключают питание при возникновении такого дисбаланса. Скорость, с которой они отключают питание, помогает уменьшить воздействие блуждающего тока на ткани человека.

На кухне обязательно наличие емкости с защитой GCFI для посудомоечной машины. Любые другие емкости в пределах шести футов от раковины также нуждаются в защите GFCI.

Электропроводка в ванной комнате

Поскольку в ванных комнатах всегда присутствует вода, все розетки должны иметь защиту GFCI. Количество цепей, которые вам нужно подключить к вашей ванной комнате, зависит от используемых вами приборов. Если у вас есть вытяжной вентилятор со встроенным нагревателем, для этого вам понадобится выделенная цепь.

Требования к электропроводке в гостиной

Несмотря на то, что гостиная не так энергоемка, как кухня, она все же может потреблять небольшое количество энергии. Особенно, если у вас есть полная и мощная развлекательная система. По крайней мере, у вас должна быть стандартная 120-вольтовая 15- или 20-амперная цепь для жилой зоны.

На каждые 12 футов стены должна быть установлена настенная розетка. Отдельный участок стены шириной более 2 футов также должен иметь по крайней мере одну розетку.

Электропроводка для столовой

Если в столовой есть электроприбор высокой мощности, для него может потребоваться отдельная цепь. Примером может служить микроволновая печь, для которой может потребоваться собственная схема на 20 ампер. Требования к настенным розеткам такие же, как и в гостиной.

Электропроводка в спальне

Требования к розетке для спальни такие же, как и для гостиной. Однако для комнатного или оконного кондиционера нужен отдельный контур.

Требования к электрическому освещению

Что касается требований к освещению, то 75% постоянных светильников должны быть высокоэффективными лампами. Для нового дома подумайте о том, чтобы перейти на 100%, чтобы вы могли получить максимальную энергоэффективность. Однако, если у вас старый дом, убедитесь, что ваша текущая установка может вместить современные источники света.

Кроме того, если вы планируете модернизировать встраиваемые системы освещения, рассмотрите возможность использования светодиодных ламп. Светодиодные лампы преобразуют до 90% энергии, которую они используют, в свет. Лампы накаливания, с другой стороны, преобразуют только 10% энергии, которую они потребляют.

Несмотря на свою яркость, светодиоды потребляют на 80% меньше энергии, чем лампы накаливания. Они также потребляют на 40% меньше энергии, чем люминесцентные лампы. В довершение всего, светодиодные фонари имеют колоссальный срок службы 50 000 часов.

Имейте в виду, что рядом с дверью каждой комнаты также должен быть выключатель света. Это необходимо для обеспечения надлежащей видимости при входе в помещение. Выключатель может быть как для потолочного, так и для настенного освещения.

Защита от дугового замыкания

С 2017 г. Национальный электротехнический кодекс (NEC) требует защиты от дугового замыкания (AFCI). AFCI — это устройства, защищающие от искрения или искрения, которые могут привести к пожару. Они нужны вам в дополнение к требуемым по закону устройствам GFCI.

AFCI необходимы для всех областей нового строительства домов. Единственными местами, где они не требуются, являются ванные комнаты, гаражи и открытые площадки. Все 15- и 20-амперные цепи должны иметь защиту AFCI.

В существующих домах любая сменная розетка должна иметь защиту AFCI. То же самое происходит, когда вы хотите заменить осветительные приборы.

Убедитесь, что электропроводка в вашем доме безопасна

Вот и готово исчерпывающее руководство по требованиям к электропроводке в жилых помещениях. Теперь, когда вы знаете основы, убедитесь, что электрическая система вашего дома соответствует строительным нормам! Это необходимо для вашей собственной безопасности и предосторожности, так как даже малейшая электрическая искра уже может привести к пожару.

Если вам нужны услуги по электромонтажу, мы в ServiceWise Electric можем вам помочь. Свяжитесь с нами сейчас, чтобы заказать установку новой проводки, замену проводки или модернизацию панели!

Запишитесь к одному из наших опытных электриков уже сегодня!

Электробезопасность в быту

На этой странице

Аварийные выключатели

Ежегодно 40% пожаров в Новом Южном Уэльсе происходят из-за неисправности электрооборудования и электроприборов. Это означает, что до 1800 пожаров в домах каждый год можно было бы предотвратить, если бы лицензированный электрик проверил электропроводку и установил предохранительные выключатели.

Обычно в домах, построенных в течение или после 2000 года, устанавливаются защитные выключатели. Для объектов, построенных до 2000 года, настоятельно рекомендуется обратиться к лицензированному электрику для проверки.

Проверяйте предохранительные выключатели два раза в год, чтобы убедиться, что они работают должным образом, чтобы предотвратить смертельный риск поражения электрическим током и возгорания.

Как аварийные выключатели защищают ваш дом

Аварийные выключатели защищают вас при обнаружении неисправности в электросети. Они контролируют поток электричества в цепи. При утечке тока они отключают электричество за доли секунды и защищают от серьезного поражения электрическим током.

Также известные как устройства защитного отключения (УЗО), предохранительные выключатели также защищают от наиболее распространенной причины смертельного поражения электрическим током, когда электричество проходит через тело на землю.

Одного защитного выключателя может быть недостаточно для защиты вашего дома от поражения электрическим током или пожара. Аварийный выключатель защищает вас, только если он находится в этой цепи. Каждая цепь должна иметь свой собственный предохранительный выключатель, например, один предохранительный выключатель для вашего освещения и отдельный для ваших электроприборов. В старых домах и квартирах может быть только один защитный выключатель, защищающий несколько цепей.

Обратитесь к лицензированному электрику, чтобы убедиться, что у вас есть необходимое количество выключателей, чтобы предотвратить риск поражения электрическим током или возгорания, которые могут привести к травмам или смерти. Защитные выключатели выглядят немного по-разному на каждом распределительном щите, но всегда имеют кнопку «T» или «Test».

Если в вашем доме нет защитных выключателей или вы не уверены, установлены ли они у вас, обратитесь за помощью к лицензированному электрику. Простая установка может стоить несколько сотен долларов, но может варьироваться в зависимости от необходимой работы, характерной для вашего дома. Лицензированный электрик может рассказать вам больше.

Убедитесь, что у электрика есть действующая лицензия, и он является тем же лицом, что и обладатель лицензии, который приходит выполнять работу у вас дома. После любых электромонтажных работ ваш электрик должен будет предоставить вам Сертификат соответствия электромонтажным работам с уникальным номером.

Проверка предохранительного выключателя каждые шесть месяцев

Как и пожарные извещатели, предохранительные выключатели необходимо проверять, чтобы убедиться, что они работают должным образом. Выделите немного времени сегодня, чтобы сделать проверку. Выполнение этих простых шагов занимает несколько минут и может спасти жизнь:

Сообщите всем в вашем доме, что вы собираетесь проверить выключатели безопасности.
Нажмите кнопку «T» или «Test» на каждом защитном выключателе. Питание будет отключено и переключится в положение «выключено». Это должно произойти без неоправданной задержки. Вы можете услышать лязгающий звук.
Проверьте внутри дома – не должно быть питания в цепях, которые вы тестируете, к источникам света, приборам и силовым выключателям.
Убедившись, что питание отключено, сбросьте предохранительные выключатели, подняв или повернув переключатель обратно во включенное положение. Подсказка: некоторые переключатели необходимо нажать до упора в положение «выключено», прежде чем вы сможете снова включить их.
Если освещение или электроприборы не отключаются, возможно, неисправен предохранительный выключатель. Свяжитесь с лицензированным электриком как можно скорее для расследования.
Если предохранительный выключатель не сбрасывается, обратитесь к лицензированному электрику для его замены.
Поместите в свой календарь напоминание о повторной проверке защитных выключателей через 6 месяцев (например, когда вы переводите часы на летнее время).

Арендаторы могут спросить у своего агента/арендодателя, есть ли предохранительные выключатели, где они расположены, и разрешение на их проверку.

Разница между автоматическим выключателем и защитным выключателем

Единственная разница, которую вы заметите, заключается в том, что защитный выключатель имеет тестовую кнопку с маркировкой, например, 30 мА. Основное различие заключается в том, что они защищают:

Защитный выключатель предназначен для защиты людей от сильного поражения электрическим током.
Автоматический выключатель предназначен для защиты цепей и электропроводки в вашем доме.

Защитные выключатели в сдаваемых в аренду объектах

В начале каждой аренды агент/арендодатель и арендатор должны заполнить отчет о состоянии. Раздел безопасности/безопасности отчета о состоянии включает в себя информацию о том, есть ли работающий защитный выключатель для собственности, и обе стороны должны указать, работает ли он. Агентам и арендодателям напоминают, что проверка защитного выключателя — единственный способ убедиться, что он работает в начале аренды.

Если обнаружится, что аварийный выключатель неисправен или если он обнаруживает электрическую неисправность до или во время аренды, это будет считаться срочным ремонтом. Fair Trading может оказать помощь как арендаторам, так и арендодателям в том, как справиться со срочным ремонтом.

Защитные выключатели в многоуровневых схемах

Многоуровневые схемы могут сильно отличаться от других свойств, поскольку расположение предохранительных выключателей может различаться в каждом свойстве. Обычные места, где предохранительный выключатель можно найти на отдельном участке, включают прихожую, кухню или бельевые шкафы. Если в вашем доме есть аварийный выключатель, вы можете проверить его самостоятельно.

Если предохранительный выключатель находится на территории общего пользования, например, в электрощитовой, гараже или другом месте общего пользования, жильцам следует связаться с арендодателем или управляющим недвижимостью, чтобы организовать проверку. Владельцам собственности необходимо будет связаться с управляющим слоями или корпорацией владельцев и попросить включить это в регулярные проверки безопасности схемы.

Продвижение спасательной роли аварийных выключателей в домах

С ноября 2020 года государственные учреждения Нового Южного Уэльса объединились с предприятиями, другими государственными и неправительственными партнерами, чтобы повысить осведомленность в Новом Южном Уэльсе о важности установки аварийных выключателей в домах и проверять их два раза в год, чтобы убедиться, что они работают. Посетите наши каналы в социальных сетях, чтобы распространить информацию в своих сетях.

Организации, участвующие в этой кампании, включают:

Ярмарка справедливой торговли Нового Южного Уэльса
SafeWork NSW
Пожарно-спасательная служба Нового Южного Уэльса

Электропроводка в старых домах

Электрическая проводка в старых домах вызвана неисправностями электроприборов и электрическими приборами Каждый год в домах Нового Южного Уэльса

Многие из этих пожаров вызваны старой проводкой, которая изношена или не справляется с требованиями современного электрооборудования.

Помимо риска возгорания, контакт с устаревшей или неисправной проводкой может привести к летальному исходу.

Если ваш дом был построен более 10 или 20 лет назад, ваша электропроводка может представлять значительный риск.

Если вы обнаружите в своем доме старую электропроводку, не прикасайтесь к какой-либо ее части, так как части проводов под напряжением могут быть оголены, особенно в местах подключения к розетке или выключателю света – вызовите лицензированного электрика.

В старых домах большая часть используемой электропроводки имела резиновое защитное покрытие для проводов, которое со временем портится и крошится, оставляя провод открытым и увеличивая вероятность возгорания.

Провода, используемые в настоящее время, имеют покрытие из ПВХ, которое имеет гораздо меньший риск ухудшения качества и оставления оголенных проводов.

Если ваш дом был построен до 1980-х годов, вам действительно следует подумать о том, чтобы проверить его на наличие устаревшей или неисправной проводки.

Единственный способ убедиться в том, что электропроводка в вашем доме не представляет опасности для вас и вашей семьи, — это вызвать квалифицированного электрика для проверки электропроводки в вашем доме.

Электрика своими руками – почему стоит дважды подумать

Электромонтажные работы «сделай сам» опасны и незаконны.

Вы можете подумать, что сможете сэкономить деньги, установив электроприбор самостоятельно.

Но выполнение электромонтажных работ самостоятельно может:

подвергнуть вас, членов вашей семьи или жильцов риску травм или смерти
привести к тому, что ваше имущество будет уничтожено пожаром, если работа будет выполнена неправильно
аннулировать ваш страховой полис.

Если вы не квалифицированный электрик, никогда не пытайтесь:

телеграфируйте любую часть вашей собственности
установка, замена или перемещение точек питания
установка, замена или перемещение светильников и выключателей
установка или замена потолочных вентиляторов
выполнять любое техническое обслуживание электрооборудования, кроме замены плафона.

Выполнение электромонтажных работ

Электромонтажные работы должны выполняться лицензированным электриком.

Электрики должны предоставить вам Сертификат соответствия электротехнических работ (CCEW) с уникальным номером, чтобы показать, что работа была проверена и соответствует правилам.

Им также может потребоваться предоставить копию CCEW оператору электросети или Fair Trading штата Новый Южный Уэльс.

Часто CCEW требуется для целей гарантии на установленное электрическое изделие. Если вы являетесь арендатором, вы должны предоставить копию CCEW владельцу недвижимости или его агенту.

Вы должны:

всегда проверяйте, есть ли у электрика действующая лицензия, прежде чем соглашаться на любую работу
проверить номер лицензии в государственном реестре
попросите электрика проверить состояние вашего распределительного щита и наличие защитного выключателя
попросите электрика установить защитный выключатель, если у вас его нет.

Электрическая безопасность в сдаваемых в аренду объектах

Арендодатель обязан обеспечить безопасность сдаваемого внаем имущества. Когда недвижимость сдается в аренду, арендодатель или агент должны предпринять такие шаги, как ремонт, чтобы недвижимость стала пригодной для проживания.

Прежде чем арендатор въедет, арендодатель или агент должны заполнить отчет о состоянии и предоставить две бумажные копии или одну электронную копию арендатору до или во время подписания договора аренды.

Отчет о состоянии включает наличие;

видимые опасности, связанные с электричеством (например, незакрепленная или поврежденная электрическая розетка, незакрепленная проводка или искрящие точки питания)

Установлено

пожарных извещателей (в соответствии с требованиями законодательства) и даты их последней проверки и замены батарей
предохранительные выключатели и подтверждение того, что они работают, что можно узнать только после проведения проверки

Любая неисправность электричества в арендованном помещении до или во время аренды будет считаться срочным ремонтом, и арендаторы должны немедленно уведомить арендодателя или агента, чтобы можно было принять меры для скорейшего проведения ремонта. Вы можете найти больше информации о ремонте и техническом обслуживании Fair Trading в Новом Южном Уэльсе на странице арендованной недвижимости.

Арендатору и арендодателю или агенту всегда лучше совместно решать запросы на ремонт. Если проблема не может быть решена таким образом, арендатор или арендодатель может обратиться в службу по рассмотрению жалоб и споров по аренде жилья NSW Fair Trading.

В некоторых случаях Fair Trading может выдать арендодателям приказ о проведении ремонта или арендаторам об устранении ущерба. Посетите страницу Решение проблем с арендой для получения дополнительной информации.

Безопасность солнечной энергии

Солнечные фотоэлектрические (PV) системы могут представлять опасность для вас или аварийных бригад во время суровых погодных явлений, таких как штормы и наводнения.

Солнечные фотоэлектрические системы подключаются к обычному источнику питания для использования в вашем доме или на работе, поскольку они питаются от источника света и могут продолжать генерировать энергию, даже если сетевое питание было отключено.

Очень важно помнить, что с солнечными модулями и их кабелями следует обращаться так, как если бы они были действующими источниками электричества.

Вы должны быть знакомы с процедурой отключения вашей солнечной фотоэлектрической системы, если вы не знаете, что делать, обратитесь к производителю или установщику.

3 простых шага, которые могут спасти вашу жизнь

Не выключайте солнечную фотоэлектрическую систему, если какой-либо из компонентов покрыт водой или если части системы все еще влажные. Это может привести к смертельному поражению электрическим током.
Не подключайте повторно солнечные фотоэлектрические системы, если ваша крыша повреждена. Ваша крыша может быть живым источником электричества.
Никогда не думайте, что ваша солнечная фотоэлектрическая система безопасна, если ваш дом пострадал от шторма или наводнения. Внимательно осмотрите свою систему и, если это вас беспокоит, позвоните лицензированному электрику.

Портативные электрогенераторы

Портативные электрогенераторы подключаются непосредственно к прибору или оборудованию через вилку и шнур питания. Обратного пути к электрощиту нет. Имеются переключатели для безопасного подключения переносных генераторов к электрическим системам здания.

Стационарные генераторы электроэнергии изолированы от электрической системы с помощью переключателя, установленного между генератором и электрическим щитом. Переключатель позволяет подавать питание только от одного источника одновременно. Лицензированный подрядчик по электротехнике должен провести установку переключающего выключателя.

Советы по безопасности при использовании генератора

Держите генератор снаружи. Никогда не используйте его в помещении.
Установите сигнализатор угарного газа с батарейным питанием.
Держите генератор сухим. Не используйте во время дождя или во влажных условиях. Защищайте от влаги, работая на сухой поверхности и под навесом
Прежде чем прикасаться к генератору, убедитесь, что ваши руки сухие.
Подключайте приборы непосредственно к генератору.
Используйте прочный удлинитель для наружного применения,
- номинальная мощность в ваттах или амперах не меньше суммы нагрузок подключенных устройств
- без порезов и разрывов
- имеет все три контакта, особенно штырь заземления.
