Каждый, кто хотя бы раз сталкивался с монтажом электропроводки, понимает, что это дело пускай и не очень сложное, но требует хорошего планирования, аккуратности и внимательности.

Некачественный монтаж или неправильно составленная схема могут привести к печальным последствиям – пожару, поражению электротоком, неработоспособности электропроводки.

Схема электропроводки на даче – как составить и сделать монтаж правильно? Давайте попробуем разобраться.

Содержание:

• 1 Материалы и инструменты
• 2 Составляем схему электропроводки
• 3 Трёхфазный ток и схема электропроводки
• 4 Устройство заземления
• 5 Монтаж электропроводки

Материалы и инструменты

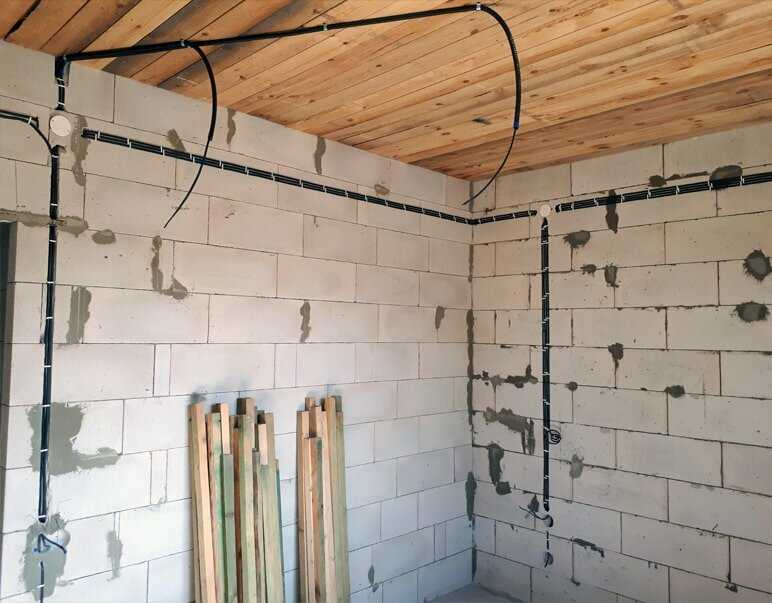

Электропроводка на даче

Основными инструментами при монтаже электропроводки являются отвёртка (прямая и крестовая, а лучше их набор для разных шлицев), пассатижи, тонконосы, нож для зачистки изоляции и зажигалка, применяемая с той же целью.

В качестве измерительных инструментов обязательно иметь при себе тестер и отвёртку-пробник.

Также вам понадобится рулетка и полутораметровый уровень, желательно также иметь лазерный уровень.

Для разметки удобно пользоваться карандашом или маркером.

Для монтажа проводов вам понадобится перфоратор, шуруповёрт, молоток, ножницы по металлу. При монтаже розеток используется небольшая ёмкость, в которой можно растворять гипс в малых количествах.

Делать это удобнее всего при помощи обычной вилки. Возможно, что для выполнения штроб будут необходимы штробовочные приспособления – специальная лопатка для перфоратора, штроборез или фрезер.

Основным материалом при работе электрика являются провода. Провода выбираются в соответствии со схемой электропроводки. Провода могут быть медные и алюминиевые.

Существуют два стандарта кабелей – ВВГ и NYM. Провод ВВГ имеет меньшую стоимость, однако провод NYM безопаснее и удобнее при монтаже. Чаще всего используют трёхжильные провода.

Обычно коричневый или красный провод в кабеле означает фазу, голубой – ноль, а жёлтый с зелёным – заземление. Рекомендуется при монтаже не путать эту последовательность.

При работе вам понадобится большое количество изоленты. Удобнее всего пользоваться лентой на синтетической основе – её проще разорвать руками.

Однако для погружных насосов и некоторых ответственных соединений предполагается использование изоленты на тканевой основе. Для качественного выполнения разводки и соединений используйте сжимы.

Они позволяют не только экономить место в раздаточных коробках, но и существенно увеличивают скорость электромонтажа.

Также вам потребуются розетки и выключатели. Используйте те из них, которые соответствуют по мощности подключаемым приборам и светильникам.

Составляем схему электропроводки

Схема электропроводки на даче своими руками – обязательное условие для ее монтажа. Начинают её составление с определения того, какие электроприборы будут стоять в осветительной и силовой электросети вашего дома.

Схема электропроводки в дачном домике

После этого подсчитывают их суммарную мощность в каждой комнате. Электрические котлы и плиты сюда суммировать не нужно – они должны располагаться на отдельных электрических автоматах, и их обсчитывают отдельно. Для них обычно применяется специальный провод ВВГ с сечением 4 квадратных миллиметра.

После подсчёта, определяют их суммарную мощность. Исходя из этой мощности, определяют максимальный ток в электросети в каждом помещении.

Для этого пользуются формулой P=UI, где P – электрическая мощность в ваттах, U – напряжение в электросети, равное 220 вольт, I – ток в амперах. По этой формуле проверяют, соответствует ли мощность электроприборов сечению выбранного провода, и выбирают провод.

Также проводят проверку по току – максимально допустимый ток в электросети, проходящий через один автомат, должен быть не более 16 ампер, и определяют количество автоматов.

После этого на лист бумаги наносится план дома по комнатам и этажам. На этом плане отмечают, где будут розетки и выключатели, подводящий щиток, раздаточные коробки.

Затем определяют, где и как пойдут провода, и также наносят их на схему вдоль стен помещения, и предварительно подсчитывают длину проводов. Окончательный подсчёт длины проводов проводят после разметки проводки по стенам.

Трёхфазный ток и схема электропроводки

Трёхфазный ток был впервые предложен Николой Тесла. Открытие его практического значения, схема передачи при помощи проводов и описание практического преимущества в применении для электродвигателей по сравнению с однофазным русский изобретатель Михаил Осипович Доливо-Добровольский.

Главная особенность трёхфазного тока – это то, что он имеет напряжение между нулевым и фазным проводом в 220 вольт. Это позволяет использовать его для обычной однофазной электропроводки.

В то же время напряжение между двумя соседними фазами, за счёт сдвига фаз на треть, составляет уже 380 вольт. Такое свойство позволяет сэкономить на проводах при передачи электрической мощности на расстояние около 20% меди и алюминия, а также сделать эту передачу более безопасной.

Трёхфазные трансформаторы также меньше своих однофазных собратьев на треть, поэтому, при передаче напряжения от магистральной сети в 1000 вольт до местной сети в 380 вольт используются только трёхфазные трансформаторы.

Для трёхфазных подводящих жил характерно следующая цветовая дифференциация проводов. Жёлтый, зелёный и красный провод означают, соответственно, первую, вторую и третью фазы. Голубой провод используют для нулевой фазы. Жёлто-зелёный провод – защитное заземление.

Как уже говорилось, напряжение между нулевым проводом и любой из фаз составляет 220 вольт. А напряжение между фазами – 380 вольт.

Схема электропроводки на даче (380 вольт) при трёхфазном токе может быть смешанного типа – например, для насоса и котла используется трёхфазное напряжение 380 вольт, а для бытового освещения и приборов – 220 вольт.

Если для питания трёхфазных устройств вам потребуются все три фазных провода, то для питания однофазных будет вполне достаточно отобрать мощность с одной фазы.

При составлении схемы электропроводки выбираете, с какой фазы вы будете отбирать мощность. Если мощность подключаемых приборов в доме достаточно велика, будет рационально брать электрическую мощность с нескольких фаз.

На каждую фазу ставится не менее одного автомата подключения. С этого автомата или группы мощность передаётся на фазные провода электрической сети. Нулевой провод для всей электросети один общий – это нулевой провод трёхфазной сети.

Лучше производить отбор мощности для однофазных сетей до подключения трёхфазных устройств типа двигателей, насосов, домашних пилорам, станков или сварочных выпрямителей.

В этом случае при выходе из строя части сети, связанной с трёхфазным устройством, однофазная сеть останется работоспособной, в случае срабатывания защитного отключения трёхфазного автомата. Однако дополнительно лучше поставить ещё один трёхфазный автомат перед общим входом.

В некоторых случаях необходимо применять все три фазы. Например, для освещения люминесцентными лампами желательно использовать трёхламповые светильники, и лампы каждого светильника запитывать с отдельной фазы.

Это необходимо для того, чтобы избавиться от стробоскопического эффекта, из-за которого сильно устают глаза. Однако в большинстве случаев будет вполне достаточно использовать более современные лампы, которые обладают практически нулевым эффектом мерцания.

Устройство заземления

Монтаж контура заземления

Заземление – важная часть современной электросети.

Практически все современные электроприборы имеют защиту от поражения человека электрическим током в виде защитного заземления.

При пробое электроизоляции в опасном участке ток короткого замыкания пойдёт не через человеческое тело, а через заземляющий провод.

В конце концов, значение максимально допустимого тока превысит предельное значение, при котором сработает защитный механизм выключателя-автомата.

При этом поражения электрическим током человека не произойдёт, или же это поражение будет с минимальным ущербом для здоровья человека.

По действующим стандартам, защитное заземление в частном доме должно располагаться на расстоянии не менее одного метра и не более десяти от него. Заземляющее устройство состоит из трёх металлических штырей из стали, забитых в землю на глубину 2, 5 метра и соединённых между собой при помощи металлической полосы, приваренной к ним.

Площадь поперечного сечения полосы должна составлять не менее 48 квадратных миллиметров. Площадь сечения штырей должна быть не менее 1,5 квадратных сантиметра. Этому требованию соответствуют уголки 50х50х8.

От всей этой конструкции отходит участок металлической полосы, которая находится в полметре под землёй, и возле дома имеет выход наружу. К полосе при помощи болтового соединения крепится заземляющий провод.

Сечение заземляющего провода необходимо делать максимально большим. Вы можете сами произвести расчёт по методике, предложенной в стандартах. Однако гораздо проще перестраховаться и просто выбрать сечение провода для заземляющего контура в 4 квадратных миллиметра.

Монтаж электропроводки

Перед монтажом открытой электропроводки необходимо иметь на руках составленную схему электропроводки. Монтаж начинают с выбора положения розеток, выключателей и распределительных коробок.

Определив их положение, отмечают на стене. При этом руководствуются требованиями ПУЭ для положения розеток и выключателей.

От всех розеток и выключателей размечают подводящие провода. От выключателей их выводят вверх, от розеток – вниз. Также проводят сверку с ПУЭ, если что-то не так, положение немного корректируют. При разметке пользуются уровнем, чтобы подводящие провода шли строго вертикально или горизонтально.

Делать скрутки и соединения проводов, кроме как в распределительных коробках, нельзя, поэтому закладывают по одному подводящему проводу минимум на выключатель либо розетку. Соединение двух розеток в разных комнатах с разводкой насквозь, в самой розетке, также запрещено.

Размечают положение подводящих проводов по горизонтали: для выключателей вверху комнаты, для розеток – внизу. При разметке также используют уровень.

На стене удобно сразу прочертить каждый провод по отдельности. Разметку доводят до того места, где примерно будут располагаться распределительные коробки.

Далее отмечают места, где будут располагаться распределительные коробки. Обычно это верхняя часть стены, недалеко от входной двери. От распределительных коробок размечают положение подводящих проводов к розеткам и выключателям, прорисовывая каждый провод.

На этой стадии примерно определяются с количеством коробок – допускается заполнение одной коробки не более, чем на 30%. Обычно это не более пяти соединений.

Снизить заполнение коробки можно, используя большую коробку по размерам (что не всегда эстетично) или используя вместо скруток проводов сжимы. Если всё-таки провода в коробке расположены слишком тесно – необходимо сделать несколько распределительных коробок на комнату.

Затем производят разметку проводов освещения от выключателей к светильникам. При работе нескольких светильников от одного выключателя используйте специальные выключатели, которые размыкают несколько клемм светильников одной клавишей.

Если такого выключателя нет – нужно выполнить отдельную распределительную коробку для каждой большой группы светильников, где производится разводка от провода выключателя на несколько проводов светильников.

После того, как разметка произведена, проверяют получившуюся длину проводов. Удобно покупать провода только после того, как определились с разметкой и уже известно, сколько их будет нужно по факту.

Покупают с запасом, взяв дополнительно ещё около 3-5 метров. Если провода уже закуплены, проверяют, хватит ли этого количества.

Затем, после проверки, производят прокладку провода. Прокладывают по разметке. При прокладке используют кабель-каналы или стандартные элементы для крепления открытой проводки.

Кабель-канал создаёт защиту для проводов и выглядит более эстетично в современном интерьере. Специальные прижимные элементы для открытой проводки менее эстетичны, но они проще в монтаже.

Крепление проводов при открытой проводке осуществляется не реже, чем через каждые полметра. При расположении проводов в кабель-канале сначала монтируют кабель-каналы, а затем располагают в них провода.

Провода внутри кабель-канала обязательно должны быть закрепрелы, а сам кабель-канал должен быть предназначен для прокладки силового провода, а не только слаботочных систем. На каждую розетку, выключатель или соединение в распределительной коробке оставляют выпуск провода минимум 10 см.

При прокладке открытой проводки в подсобных помещениях допускается крепить провода менее эстетичными способами, которые применяют для закрытой проводки. О них будет рассказано далее.

Затем производят установку выключателей и розеток. Выключатели и розетки при открытой проводке обычно крепятся прямо к стене. К выключателям подводят провода освещения светильников.

После установки их подключают к проводам и проверяют их работоспособность и правильность подключения при помощи тестера. После того, как всё сделано правильно – подключают провода к распределительным коробкам.

От распределительных коробок производят прокладку проводов к распределительному щитку. Правила – те же, что и для проводки в комнате. Возле щитка подключают нулевые провода и провода заземления.

Если к одному выключателю-автомату приходится подводить более чем по одному проводу – делают разводку проводов в отдельной распределительной коробке на этот автомат, расположенной возле щитка.

Повторно проверяют правильность подключения при помощи тестера. После этого можно вызывать электрика и подключать щиток к счётчику с опломбировкой.

Подробнее об электропроводке на даче — на видео:
