ЭПРА ДЛЯ ЛАМПЫ СВОИМИ РУКАМИ

07.07.201907.07.2021 от admin

Необходимость хорошего освещения радиолюбительского места занятий, с достаточным световым потоком и в тоже время экономичного,  подвигло, можно даже сказать,  на некоторые искания и пробу вариантов. Сначала использовал обычную небольшую лампу прищепку, поменял её на маленький настольный люминесцентный светильник, затем был 18 ваттный люминесцентный светильник  «потолочно — настенного»  варианта китайского производства. Последнее понравилось более всего, но  крепление непосредственно самой лампы в арматуре было несколько занижено, буквально на два – три сантиметра, однако «для полного счастья» их и не хватало. Выход нашёл в том, чтобы сделать тоже самое, но по своему. Так как работа имевшегося ЭПРА нареканий не вызывала логично было схему повторить.

Это большая часть данного ЭПРА, дроссель и конденсатор у китайцев сюда не вошли.

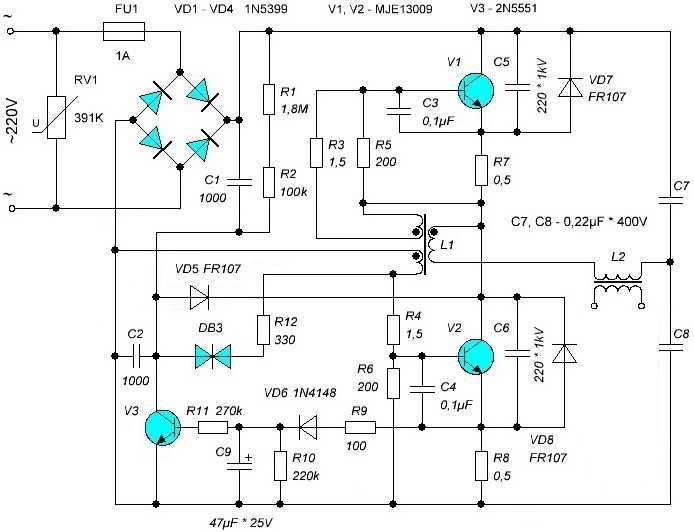

Собственно добросовестно срисованная с печатной платы схема. Номинал электронных компонентов, позволяющих это сделать, определялся не только «по внешнему виду», но и при помощи замеров, с предварительным выпаиванием компонентов из платы. На схеме номинал резисторов указан в соответствии с цветовой маркировкой. Только в отношении дросселя позволил себе не разматывать имеющийся для определения количества витков, а замерил сопротивление намотанного провода (1,5 Ом при диаметре 0,4 мм) – сработало.

Рисунок можно сохранить на ПК и увеличить

Первая сборка на монтажной плате. Номиналы компонентов подбирал скрупулёзно, невзирая на габариты и количество, и был вознаграждён – лампочка зажглась с первого раза. Ферритовое кольцо (10 х 6 х 4,5 мм) от энергосберегающей лампочки, его магнитная проницаемость неизвестна, диаметр провода катушек на него намотанных 0,3 мм (без изоляции). Первый пуск в обязательнейшем порядке через лампочку накаливания в 25 Вт. Если она горит а люминесцентная первоначально мигает и тухнет – увеличивайте (постепенно) номинал С4, когда всё заработало и ничего подозрительного обнаружено не было, и убрал лампу накаливания, то уменьшил его номинал до первоначального значения.

В какой-то мере ориентируясь на печатную плату первоисточника, нарисовал печатку под имеющийся подходящий корпус и электронные компоненты.

Протравил платку и собрал схему. Уже предвкушал момент, когда буду доволен собой и рад бытию. Но, схема, собранная на печатной плате отказалась работать. Пришлось вникать и заниматься подбором резисторов и конденсаторов. На момент установки ЭПРА по месту эксплуатации С4 имел ёмкость 3n5, С5 – 7n5, R4 сопротивление 6 Ом, R5 — 8 Ом, R7 – 13 Ом.

Светильник «вписался»  не только в дизайн, лампа, поднятая до упора вверх, дала возможность комфортно пользоваться полочкой внутри ниши секретера. Уют в «помещении» наводил Babay.

Originally posted 2019-07-07 15:55:19. Republished by Blog Post Promoter

Блок питания из ЭПРА своими руками

Начнём с определения.

ЭПРА (Электронный Пуско Регулирующий Аппарат) – это устройство, предназначенное для поджига газоразрядных ламп и поддержания их в рабочем состоянии.

Соответственно, горение таких ламп без ЭПРА невозможно, а, значит, этот блок имеется во всех светильниках, которые работают с лампами на основе инертных газов, или даже в самих лампах (например, в энергосберегающих неоновых со стандартными цоколями).

Рассмотрение преимуществ и недостатков ламп мы оставим на потом, а сейчас остановимся подробнее на блоке их питания.

Основные компоненты ЭПРА

В составе подавляющего большинства таких устройств имеются:

• Фильтр (могут отсекаться помехи из сети питания, или, наоборот, создаваемые самим блоком питания).
• Выпрямитель.
• Корректор мощности.
• Выходной сглаживающий фильтр.
• Инвертор.
• Балласт.

Однако, в целях экономии (габаритов или конечной стоимости) некоторые производители могут убирать те или иные блоки.

Блоки могут реализовываться из самостоятельных радиоэлементов или на основе специальных микросхем.

Применение

Даже при беглом взгляде на состав ЭРПА становится понятно, что перед нами – готовый импульсный блок питания.

И, например, если светильник больше эксплуатироваться по назначению не будет, то почему бы не использовать из него пускорегулирующий блок в других целях?

Например, можно собрать компактный блок питания светодиодных лент с минимумом дополнительных деталей или зарядное устройство для аккумуляторов.

Переделка ЭПРА из энергосберегающей лампы

Так выглядит обычная люминесцентная лампа с цоколем Е27.

Рис. 1. Люминесцентная лампа с цоколем Е27

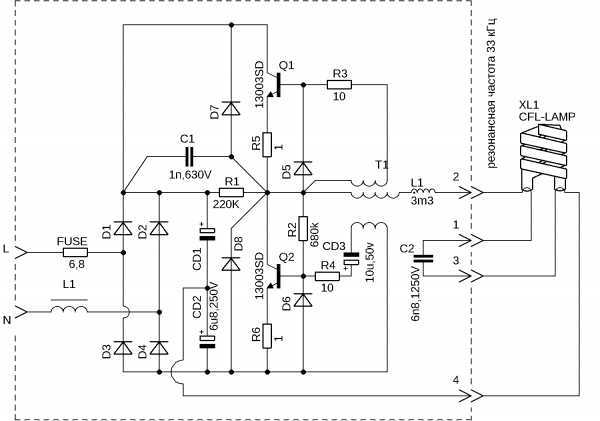

А так выглядит её принципиальная схема.

Рис. 2. Принципиальная схема люминесцентной лампы с цоколем Е27

Красным выделены элементы, которые необходимы для запуска колбы (они нам не понадобятся).

Физически блок выглядит так (после разбора лампы).

Рис. 3. Блок лампы с элементами

Практически единственное отличие от ИБП – дроссель L5. Его нужно заменить на трансформатор. Сделать это можно двумя способами:

• Намотать на него вторичную обмотку;
• Выпаять и заменить на подходящий трансформатор (обязательно импульсный).

Здесь сразу необходимо оговориться о мощности такого ИБП.

Примечание. Все элементы схемы для достижения компактности готового изделия подобраны строго под определённые выходные параметры. А значит, без значительной переделки и применения радиаторов / других теплоотводов выходную мощность повысить не получится. Лучше всего, если она останется в пределах исходной мощности лампы!

То есть, если лампа на 15 Вт, то при выходном напряжении в 12 В сила тока на выходе не должна быть выше 1 А (12·1= 12 Вт).

Путь с минимальными трудозатратами — конечно, замена на подходящий.

Перемотка

Штатный дроссель имеет небольшие габариты, что существенно затрудняет перемотку. И даже после переделки впаять его на место вряд ли получится (габариты увеличатся). Хотя при должной сноровке можно-таки разобрать дроссель, изолировать первичную обмотку стеклотканью и намотать 10-20 витков (толщина провода до 0,5 мм отлично подойдёт).

Переделанная схема может иметь вид как на схеме ниже.

Рис. 4. Переделанная схема

Конденсаторы С9 – 0,1 мкФ, С10 – 470 мкФ. Диоды или диодный мост должны быть импульсными.

Дополнительный трансформатор

ЭРПА можно дополнить своим трансформатором. Например, как на схеме ниже.

Рис. 5. Схема дополненная трансформатором

Здесь не обошлось без мелких переделок основной схемы. Был заменён:

• Резистор R0 (минимум 3 Вт, можно включить два по 10 Ом, 2 Вт параллельно).
• Конденсатор C0 (напряжение – до 350 В).
• Транзисторы 13007 (VT1 и 2, ставятся на радиаторы с площадью минимум 20 см²).

Трансформатор можно взять готовый или намотать на основе дросселя из другой лампы, например, большей по мощности.

В качестве основы можно использовать ферритовое кольцо (2000НМ — 28 х 16 х 9мм или больше). В данной схеме использовалось кольцо с диаметрами 40 и 22 мм (внешний/внутренний), толщина – 20 мм. Первичная обмотка – 63 витка (ПЭЛ 0,85 мм2), вторичные – по 12 витков (провод тот же).

На схеме обозначена симметричная намотка вторичных обмоток. Её можно заменить одной, но на выходе должен быть диодный мост (как на первой схеме).

Схема 2 позволяет довести мощность блока питания до 100 Вт.

Больший ток может понадобиться для питания галогеновых ламп или для других задач.

Без подключённой нагрузки включать этот блок питания нельзя! Обратите внимание на показатели рассеиваемой мощности тестовой нагрузки.

Как посчитать витки трансформатора

Это, наверное, ключевой вопрос в переделке.

Алгоритм действий таков:

1.На дроссель необходимо намотать удобное количество витков (10/20/30 и т.п.).

2.Подключить нагрузку (это может быть резистор с рассеиваемой мощностью 30 Вт и больше).

3.Запитать схему и снять измерения на выходе (то есть на нагрузке).

4.Теперь легко понять какое напряжение приходится на 1 виток (имеющееся напряжение делите на количество намотанных витков).

5.Теперь можно рассчитать необходимое вам количество витков (требуемое напряжение делите на «цену» одного витка).

6.Наматываете своё количество витков.

Автор: RadioRadar

Электронный балласт для люминесцентных ламп 8

Электронный балласт для люминесцентных ламп 8 — 144 Вт

Я разработал простой и недорогой электронный балласт
для одной или нескольких люминесцентных ламп суммарной мощностью до 144Вт.

Электронный балласт имеет гораздо более высокий КПД, чем обычный магнитный балласт, исключает стробоскопический эффект и мерцание,
обеспечивает быстрый запуск без мерцания и продлевает срок службы люминесцентных ламп. Также исключается использование калильных стартеров и проблемы с компенсацией.
фазового сдвига.
Более того, люминесцентная лампа с высокочастотным возбуждением имеет примерно на 10% больше светоотдачи при той же мощности.
Сравнение их традиционных силовых индукторов
и электронный балласт для типовых ламп, показанных ниже:

Схема работает как полумост
с МОП-транзисторами. Они управляются интегральной микросхемой IR2153.
Рабочая частота 35кГц (идеальная частота ВЧ возбуждения люминесцентных ламп).
Этот балласт может питать практически любые люминесцентные лампы. Значения C1 и L1 адаптируются к мощности (т.е. току)
желаемой люминесцентной лампы. Для тонких люминесцентных ламп (размер Т5, диаметр 16 мм, 4 — 21 Вт) и
Малая люминесцентная ДЗ (П-образная или 2U, 5 — 18Вт, без интегрального пускателя — 4-х контактная) можно использовать конденсатор и дроссель практически от любой энергии
спасательные лампы (КЛЛ). Емкость пускового конденсатора составляет от 2n2 до 3n3. Преобразователи могут быть подключены
разломанные лампы-спасатели с оригинальными дросселем и пусковым конденсатором. Выходное напряжение
а частота соответствует полумосту, используемому в компактных люминесцентных лампах (прямоугольная форма волны
примерно 160В 35кГц). Для более крупных люминесцентных ламп (T8 26 мм или 38 мм и больших люминесцентных ламп T12 DZ, 15–65 Вт, 0,38–0,43 А) необходимо
намотать катушку с соответствующей индуктивностью и достаточного размера, или скомбинировать 2-3 дросселя от КЛЛ
в параллели. Большие люминесцентные лампы рассчитаны на ток от 0,38 до 0,43 А. Ток через люминесцентную лампу
можно точно настроить изменением катушек индуктивности (изменением воздушного зазора) или небольшим изменением рабочей частоты.
Изменение возможно в диапазоне примерно 30 — 40 кГц и достигается изменением значения составляющих в генераторе (330р, 68к).
Пусковые конденсаторы С1, С2 выбирают близкими к резонансу с дросселем. Для больших люминесцентных ламп выбираются
около 10 нФ. После переключения
возникает повышенное напряжение около 500В, лампа загорается. C1, C2 должны быть рассчитаны на 1000 В.
Конденсатор C3 защищает МОП-транзисторы от пиков напряжения из-за индуктивности и уменьшает значение скорости нарастания напряжения (dU/dt). Его емкость выбрана так
чтобы избежать жесткого переключения (около 5 — 6нФ на 1А тока на люминесцентные лампы). Должен быть пульс,
номинал 1000В.
Благодаря высокой эффективности,
общую мощность люминесцентных ламп можно точно оценить по току, который измеряется на электролите фильтра.
Напряжение здесь около 300В. Вычитал собственное потребление балласта около 3Вт. Балласт может
добавить больше ламп параллельно. Каждый из них имеет свои собственные конденсаторы и катушки индуктивности.

Используемые транзисторы (IRF840 или STP9NK50Z) не нуждаются в радиаторе до 72Вт выходной мощности. Собственное потребление контура
составляет около 2,5 — 6 Вт (под нагрузкой). Входная мощность подключена к фильтру радиопомех и термистору.
для ограничения пикового пускового тока при включении. Для малой мощности его можно заменить обычным резистором.
Напряжение 15В для схемы IR2153 получается силовым резистором от выпрямленного сетевого напряжения 300В. стабилитрон нет
нужно — это уже встроенный IO (Uz = 15V). Устойчивость к осадкам
33k имеет потери около 2,3 Вт и является самым большим рассеивателем в схеме. Но потеря балласта все же
намного меньше, чем при использовании обычных катушек индуктивности. (Если вы хотите избавиться от этого рассеяния,
вы можете использовать пусковой резистор микромощности около 1 МОм и получать питание для IR2153 от выхода
полумоста через небольшой конденсатор, как это делается в большинстве электронных балластов. )
Емкость электролитического конденсатора фильтра зависит от мощности ламп. Он рассчитывается примерно 0,3 — 1 мкФ на ватт.

Предупреждение! Вся схема гальванически связана с сетью! Все его части должны
быть защищены от случайного прикосновения. Неправильная конструкция может привести к взрыву люминесцентных ламп.
