Электричество в дачном доме своими руками: Электропроводка на даче своими руками — схемы и фото | Своими руками

Содержание

Проводка в своем частном доме своими руками: схема электропроводки, как правильно сделать монтаж электричества, проложить электроразводку самому, правила прокладки и разводки — пошаговая инструкция, все об электрике — проложить, развести, подключить свет к устройствам

  1. Составление схемы подключения проводки в доме своими руками

  2. Сколько фаз выбрать?

  3. Разработка плана, получение проекта

  4. Вычисление суммарной мощности

  5. Разделение потребителей на группы

  6. Где установить щиток

  7. Как выбрать кабели и комплектующие

  8. Выбор кабелей

  9. Определение диаметра жил

  10. Выбор оболочки

  11. Какие розетки и выключатели купить

  12. Прокладка (устройство) электропроводки в частном доме своими руками: пошаговая инструкция

  13. Разметка

  14. Способы соединения проводов

  15. Работа со стенами

  16. Открытая

  17. Закрытая

  18. Подготовка кабелей

  19. Заземление

  20. Система защитного отключения и автовыключатель

  21. Распределительные коробки

  22. Коммутация кабелей и сопутствующих конструкций

  23. Интеграция осветительных приборов и розеток

  24. Распределительный щит

  25. Ввод в эксплуатацию

  26. Заключение по теме


Человеку, знакомому с электротехникой, не обязательно приглашать специалистов для подключения к централизованной сети. Проводка в доме своими руками – это вполне реальная и посильная задача, и ниже мы подробно расскажем, как ее реализовать. Уделим внимание каждому важному моменту, от выбора фаз до розеток, от составления плана до ввода в эксплуатацию – чтобы вы предметно понимали, как не допустить ошибок и на практике решить тот или иной вопрос, причем быстро и соблюдая технику безопасности.


Давайте сразу условимся: объектом для проведения всех видов работ является личная недвижимость (а не съемная квартира), в 1-2 этажа, небольшой площади (до 150 м2). И она находится в должном состоянии, то есть коробка, стены и кровля уже выгнаны.


Составление схемы подключения проводки в доме своими руками


Для этого необходимо:


  • Определить, какой тип ввода будет использоваться – трех- или однофазный (380 или 220 В соответственно).


  • Рассчитать мощность нужного оборудования, подготовить и подать документы для оформления проекта с заявленными вами параметрами. Здесь стоит быть готовыми к тому, что требования могут удовлетворить не в полной мере, выделив до 5 кВт.


  • Купить все комплектующие – кабели, бесперебойники, счетчики и тому подобное.


  • Решить, каким образом следует запитаться от столба ЛЭП, – под землей или по воздуху, – и дать представителям поставщика электроэнергии возможность реализовать данный вариант.


  • Соблюдая правила монтажа электропроводки в частном доме, своими руками установить щиток, проложить коммуникации, выключатели, розетки.


  • Обустроить контур для отвода и заземлиться.


  • Протестировать полученную систему и при стабильно удовлетворительных результатах получить акт.


  • Приступить к эксплуатации.


Это лишь общий алгоритм, пункты которого могут меняться в зависимости от конкретики случая. Но начинать всегда стоит с оформления ТУ, потому что подготавливать их могут и несколько месяцев, и даже полгода. Чтобы избавить себя от долгого ожидания, лучше обратиться в соответствующие инстанции на старте строительства недвижимости. За те 2 года, которые даются на реализацию техусловий, можно если не возвести все здание целиком, то хотя бы выгнать стены для закрепления минимально необходимого оборудования.

Сколько фаз выбрать?


Для выбора подходящего эксперта для документального сопровождения строительства дома рекомендуем воспользоваться поиском компаний в каталоге Building Companion. В профиле каждого подрядчика указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.


Найти эксперта по документальному сопровождению »



При прокладке электропроводки в доме своими руками схема подачи бывает как одно-, так и трехфазной. В обоих случаях максимально возможный расход достигает 15 кВт, но второй актуален только тогда, когда планируется использовать мощную технику – приборы вроде отопительных котлов или плит. В процессе реализации такого варианта необходимо соблюдать гораздо больше требований, касающихся бытовой безопасности, ведь вероятность получить травму выше (из-за более серьезного напряжения). При площади в 100-150 квадратов и обогреве дровами имеет смысл отдать предпочтение первому решению, то есть 220 В.

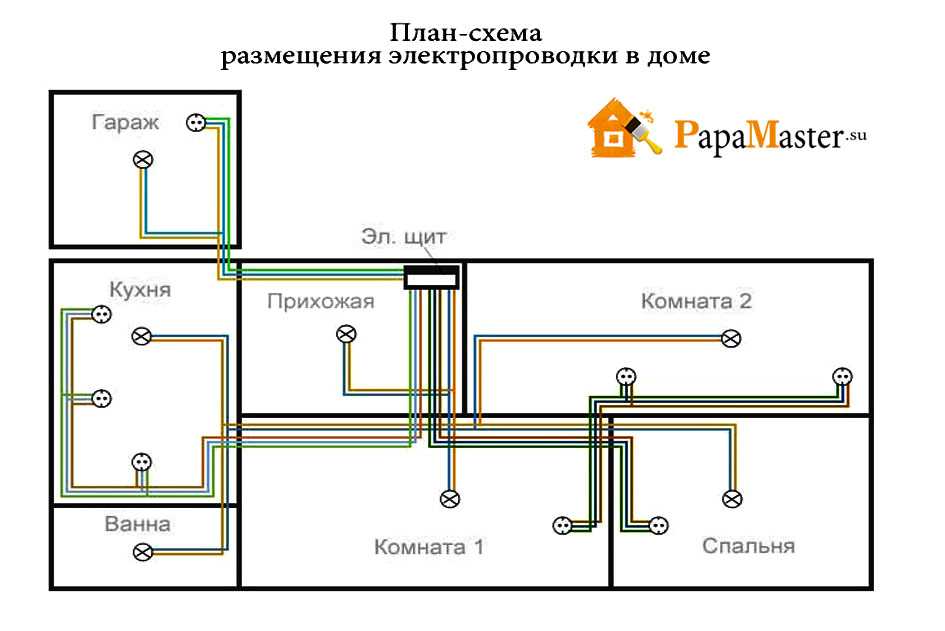

Разработка плана, получение проекта


Выбрав фазу ввода, можно установить, какой будет электроразводка в доме своими руками: схемы, взятые в подходящем масштабе, помогут расставить все по местам в этом вопросе. Прямо на чертежах намечайте, где будет оборудование, где расположить выключатели и разъемы. Также учтите размещение габаритной мебели и возможность ее последующей перестановки.


В обязательном порядке укажите точку каждой люстры и лампы, каждого торшера или бра. Определитесь с режимом их эксплуатации в зависимости от того, в каких помещения они будут находиться. Помните, что на кухне постоянно работает хотя бы какая-то бытовая техника (например, холодильник), которому точно потребуется розетка.

Вычисление суммарной мощности


Как только вы решите, чем будете пользоваться, посчитайте, сколько Вт будет в общем потреблять оборудование. Это поможет выяснить, как правильно сделать электрику (проводку) в доме своими руками с учетом пусковых нагрузок.


Средние значения вы сможете взять из специальной таблицы, которая есть в свободном доступе в интернете. Допустим, для ТВ данный показатель равен 300 Вт, для персонального компьютера – 500, а для бойлера – и вовсе 1500.



Сложите все цифры для каждого эксплуатируемого прибора, и добавьте к полученному числу 20%. Зачем? Это будет тот запас, который спасет спроектированную систему от перегрузки. К тому же вам вряд ли выдадут именно желаемую мощность – ту, которую вы рассчитаете и укажете в заявке. Наверное, провайдер предоставит стандартный лимит в 5 кВт, в который и придется укладываться.

Разделение потребителей на группы


Под этим термином в рамках одного объекта недвижимости понимаются люстры, прожекторы, розетки, выключатели – их можно «повесить» на разные ветки.


Выясняя, как проложить проводку и провести свет в доме своими руками, будьте готовы к тому, что придется реализовывать сразу несколько линий:


  • Первая понадобится для осветительных приборов, хотя и ее можно разбить на две – для каждого этажа или крыла здания.


  • Вторая потребуется для разъемов, если их будет от 3 до 5 штук.


  • Все последующие – по одной для отдельно взятых представителей мощного оборудования.


Чтобы выбрать адекватного подрядчика для строительства фундамента, воспользуйтесь удобным поиском по строителям на сайте Building Companion. Вы найдете примеры реализованных проектов и отзывы клиентов по каждому подрядчику и сможете запросить оценку стоимости работ.


Найти строителя для обустройства фундамента дома под ключ »




С таким подходом та же кухня насчитает от 3 до 7 направлений: холодильник, духовка, плита, микроволновка, стиральная машина. Другим комнатам хватает 2-4 веток: для телевизора, компьютера, роутера, зарядки. Хотя для обогревателя или кондиционера следует выделить свои линии.


В случае с небольшим по площади объектом недвижимости, допустим, дачным коттеджем, классическим считается вариант с тремя категориями:


То, как развести электрику и проводку по дому своими руками, определяется и группами тоже, ведь от их количества зависит и число автоматов на распредщитке: их нужно столько же плюс 2-4 – про запас. В случаях с объектами большой площади целесообразно реализовать деление по этажам с общей коммутацией.

Где установить щиток


Каких-то требований по конкретной точке его расположения нет — важно лишь чтобы он находился не ближе, чем за 1 м от труб, причем от любых: водяных и газовых, отопительных, внутренних сточных, канализационных.


Помещение для него тоже может быть каким угодно, хотя чаще всего это котельная, в которую и сводятся все коммуникационные линии. Инспектирующие органы обычно согласны с таким решением, если у выбранного устройства достаточно высокий класс защиты, и лишь рекомендуют разместить его у входной двери.

Как выбрать кабели и комплектующие


Когда в стандартном случае выполняется разводка электрики (проводки) в частном доме своими руками, схема предполагает использование двух автоматов:


  • Первый – входной, обычно находится на улице, опломбирован и служит для снятия показаний.


  • Второй – УЗО, встраивают непосредственно перед щитком, и он защищает остальные элементы сети от перегорания.

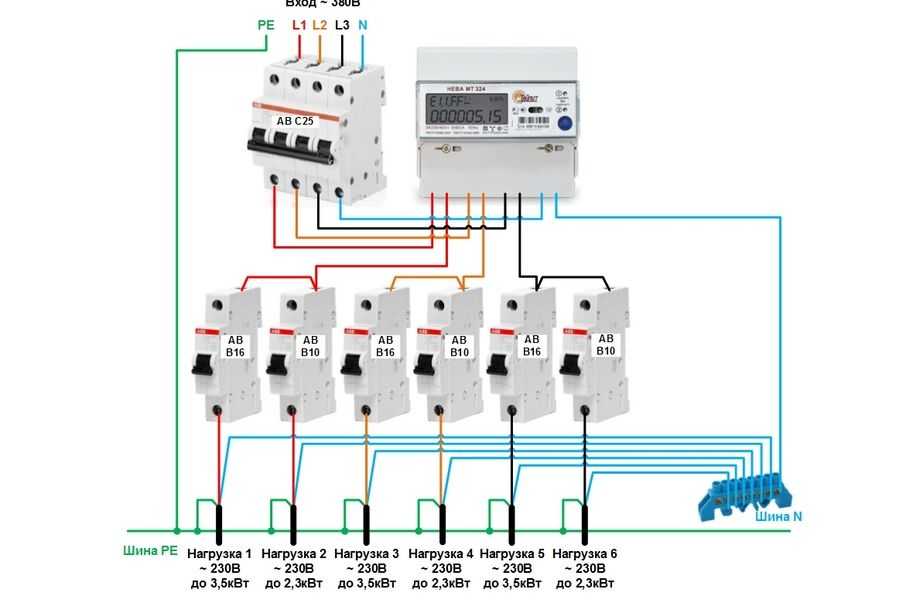

Когда предполагаемая нагрузка не превышает 15 кВт, дальше идет разделение на группы, если же она больше, необходимо озаботиться еще и установкой трансформатора.


Обратите внимание, электрослужбы предпочитают, чтобы фиксирующее расход оборудование располагалось снаружи здания. Поэтому целесообразно покупать модель с классом защиты как минимум IP-55.

Выбор кабелей


Приобретать их стоит потому, что к их эксплуатации предъявляются не такие жесткие условия, они банально безопаснее. Причем нужно, чтобы они были трехжильными – этого требует современная бытовая техника с 3-контактными вилками, которую следует заземлять.


Для проводки электрики и освещения в частном доме своими руками лучше брать комплектующие с «начинкой» из меди, а не из алюминия, так как последний более ломкий, контакты из него сложнее зачистить.

Определение диаметра жил


Для этого следует ориентироваться на мощность потребления на каждый автомат и на таблицу планируемой нагрузки:


Пользоваться ею просто: выбираете свой способ запитывания и рассчитанный ранее расход кВт, после чего двигаетесь вправо по этой строчке, пока не находите нужное значение в колонке «Сечение».


Лайфхак от тех, кто уже знает, как проводить электрику и правильно раскидать (подсоединить) проводку в доме: линии одинакового диаметра лучше отмечать на плане одним цветом – это не даст запутаться при разделении потребителей на группы.

Выбор оболочки


Он важен тогда, когда полы, стены, потолки в помещениях деревянные: в таких случаях нужны кабели с ВВГ- или NYM-изоляцией (двойной или тройной соответственно). В остальных же ситуациях хватит и одинарной, если она целая, не потрескалась, без наплывов.

Какие розетки и выключатели купить


Для обычных приборов приобретайте стандартные, для мощных – подходящие по пусковому току. По исполнению есть два варианта:


  • внутренние – коробки спрятаны в углублениях, в результате чего они идут вровень со стеной;


  • наружные – их корпусы крепятся на подложки, а значит выпирают по вертикали.


Второй вариант считается более современным, ведь он практичнее (его сложнее случайно сорвать) и может быть окрашен в любой цвет.

Прокладка (устройство) электропроводки в частном доме своими руками: пошаговая инструкция


Порядок действий следующий:


  • Создаете план, в котором указываете все электроизделия для каждой комнаты.


  • Протягиваете коммуникации – в стенах и по перекрытиям.


  • Устанавливаете щит, распредкоробки, разъемы и выключатели.


  • Соединяете все это в сеть.


  • Проверяете на работоспособность и, если все в порядке, начинаете эксплуатировать.


Стандартом современности считается скрытый монтаж, как максимально практичный и эстетичный. Для его реализации на стенках нарезаются штробы, которые впоследствии аккуратно замазываются шпаклевкой и не выделяются на фоне общей поверхности. Также допустимо спрятать линии за облицовку из гипсокартона, разместив их в зазорах, но обязательно в гофрированных рукавах – для защиты от различных воздействий.


Для выбора подходящего подрядчика, который досконально разбирается в вопросах строительных норм и правил малоэтажного домостроения воспользуйтесь поиском в каталоге Building Companion. В профиле каждой компании указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.


Найти компанию по генподряду и стройнадзору »



Памятка для тех, кто пока не знает, как самому правильно провести электропроводку в частном доме, правила прокладки следующие:


  • Вести трассы можно только горизонтально или вертикально, без скосов или закруглений;


  • Высота размещения – как минимум 2,5 м, со строго перпендикулярными спусками к выключателям или розеткам в нужных местах;


  • Точки соединений – обязательно в распредкоробках.

Разметка


Фронт работ необходимо отразить на бумаге, чтобы понимать, что конкретно выполнять. И на чертежах будут наглядно видны критические места, в которых линии пересекаются или идут в опасной близости от инженерных систем. Соприкосновения с водосточной трубой недопустимы – что-то придется переместить.

Способы соединения проводов


В рамках электрификации частного дома своими руками можно воспользоваться следующими методами:


  • Скрутка – подходит или для однородных или для химически инертных между собой металлов; оголять жилы допустимо не более чем на 40 мм, тщательно следя, чтобы витки получались плотными. Место соединения нужно закрыть изолентой и для дополнительной надежности допустимо пропаять.


  • В клеммной коробке – кабели зачищаются, вставляются в гнезда пластикового корпуса, фиксируются винтами. Получается быстро, безопасно и поэтому удобно.


  • В колодках – здесь за качество прижима отвечает пружина.

Работа со стенами


Характер ее проведения, и вообще операций в ее рамках (долбление, сверление и так далее) зависит от способа размещения коммуникаций. И если сегодня мы делаем монтаж эл проводки в частном доме своими руками, схема его реализации предполагает два варианта укладки.

Открытая


Трассы следует спрятать в трубки, специальные каналы или под плинтусы, сделанные из негорючих пластмасс (возможно, даже с эффектом самозатухания). Это решение для помещений из бревен, бруса, древесины.

Закрытая


Линии прячутся в полостях между стенами/перекрытиями и элементами отделки. Если для кладки использовался бетон или кирпич, потребуется вооружиться болгаркой и перфоратором. Результат – слой штукатурки, надежно укрывающий от посторонних глаз.

Подготовка кабелей


Их выбирают в зависимости от суммарной мощности потребления всех групп приборов и так, чтобы они выдерживали примерно одинаковый уровень нагрузок. Когда мы проводим электрику в частном доме своими руками, схема укладки предполагает использование коммуникаций с жилами из:


  • алюминия – дешевле, но жестче, часто ломается при изгибе;


  • меди – дороже, но пластичнее.


Оптимальным решением считаются ПВГ или ВВГнг – у них двойная изоляция, горение они не поддерживают, являются сравнительно доступными, постоянно представлены в продаже в сечении на 2,5, 4, 6 мм2.


Наиболее толстым кабелем признан вводной, соединяющий столб ЛЭП и щиток. Обычно он подключается представителями компании-провайдера и является самонесущим (СИП).

Заземление


Его нужно обеспечить для предотвращения поражения током, его наличие – норма бытовой безопасности. Когда выполняется электрическая разводка проводов в частном доме своими руками, схемы реализации такой защиты выглядят довольно просто:


  • Выкапываете траншею треугольной формы (глубиной 70 см).


  • Вбиваете в вершины стальные трубы (диаметром 2 дюйма).


  • Соединяете их полосами из стали, свариваете в одно целое.


  • Покрываете места стыков антикоррозионными растворами.


Ищете качественные строительные материалы по адекватным ценам для загородного дома?
Получите промокод на скидку от завода-производителя и воспользуйтесь им в процессе стойки дома.


Получить скидку на строительные материалы »



При помощи коммуникационных линий подключаете получившийся отвод к щитку. Учтите, что сотрудники компании-провайдера обязательно проверят заземление на предмет соответствия ПУЭ.

Система защитного отключения и автовыключатель


АВДТ тоже важен, от УЗО он отличается принципом срабатывания. Полезен не только при утечке тока, но и при коротком замыкании или перегрузке. Поэтому правильная схема разводки электропроводки в двухэтажном частном доме своими руками и предусматривает его наличие, тогда как для маленького летнего коттеджа хватит и обычного дифференциального устройства.

Распределительные коробки


Они нужны для соединения линий, идущих с различных сторон. Благодаря им точки смычек жил окажутся надежно заизолированными, что минимизирует распространение огня в случае перегрева и возгорания.

Коммутация кабелей и сопутствующих конструкций


Выше мы уже рассмотрели варианты – это скрутка, колодки, сварка и пайка, клеммные коробки. Поэтому добавим, что наиболее популярными считаются последние два, причем пластиковые корпусы начинают применяться все чаще, ведь они достаточно прочные, и, что важно, разборные.

h4>Интеграция осветительных приборов и розеток


Есть один нюанс, касающийся того, как проводить разводку электричества в частном доме своими руками: схемы подключения предполагают, что вы не перепутаете жилы. Поэтому перед началом непосредственного пользования стоит взять магомметр и посмотреть, какое сопротивление наблюдается на каждой линии – для проверки правильности коммутации.

Распределительный щит


Это важное и сложное по своей конструкции устройство, поэтому лучше доверить его установку профессионалу, который сможет свести все токи и грамотно распределить напряжение. А вы пока решите другие задачи, например, займетесь тем же заземлением: сварить металлический контур вполне под силу и без специфических знаний.

Ввод в эксплуатацию


Даже если вы прекрасно понимаете, как правильно провести электричество (прокладывать проводку) в частный дом своими руками, и лично воплотили в жизнь большинство из описанных выше пунктов, этот вопрос тоже стоит препоручить профессионалу, а именно эксперту из профильной лаборатории. Просто потому, что вам необходимо получить его компетентное заключение – акт, разрешающий пользование построенной системой. При желании в этой необходимости даже можно найти определенное удобство. Такая проверка позволит максимально быстро выявить возможные ошибки, недочеты и несоответствия, а значит и исправить их с минимальными потерями как денег, так и времени при повторном вызове комиссии.

Заключение по теме


Мы подробно рассмотрели буквально все о прокладке: как правильно провести электрическую проводку в частном доме своими руками, что за комплектующие для этого выбрать, какими методами воспользоваться. Вы могли убедиться, что это комплексная и ответственная, но вполне посильная задача. Главное – тщательно подойти к проектированию (точно рассчитать мощности и сечения), внимательно – к покупке расходников (отдавая предпочтение лучшим, но не переплачивая попусту), и аккуратно – к реализации всех установочных и сборочных мероприятий.



С другой стороны, именно неисправности, спровоцированные нарушением условий устройства и эксплуатации энергосетей и приборов, являются самой частой причиной бытовых пожаров. Поэтому окончательной проверкой и должен заниматься профессионал, по личному опыту знающий, как правильно развести, проложить, соединить электропроводку в частном доме своими руками, и дающий акт об отсутствии ошибок, приобретающий разрешительную силу.


(*) Данная информация не является официальной рекомендацией и взята из открытых источников. Материал статьи не является руководством по юридическим правилам оформления земли, собственности, возведения и отделке стен или ведению строительства. Производитель не несет ответственности за юридические рекомендации, а также недостатки сооружения или его элементов, возникшие в ходе или по завершении строительных работ на основании данной информации. Для осуществления таких работ воспользуйтесь услугам сертифицированных специалистов в области юриспруденции и сферы строительства.

Дачное строительство: утеплитель и электрика: victorborisov — LiveJournal

Давно не рассказывал про строительство загородного дома, который я построил своими руками в прошлом году. Впереди ещё колоссальный объем работ, но по большей части они касаются внутренней и внешней отделки, и благоустройства прилегающей территории — это в планах выполнить до конца этого года.

А пока нет возможности заниматься цементными и штукатурными работами, я неспешно занимаюсь разводкой электрики, утеплением и подготовкой стен к оштукатуриванию. Приступим!

2. После установки пластиковых окон и двери в декабре я вынес лишние стройматериалы из дома и занялся электромонтажными работами. Проект электрики долго дорабатывался и в результате получилось около 150 метров провода, 50 подрозетников и 16 распаечных коробок. Проводка комбинированная, частично в горизонтальных штробах по стенам на высоте 25 см от чистого пола, частично кабель в гофре пройдёт в стяжке (в помещениях, наиболее удалённых от вводного щитка).

Затем на пол укладываем утеплитель — экструдированный пенополистирол (ЭППС). Необходимая толщина — 15 сантиметров, то есть три слоя по 50 мм (пенополистиол такой толщины имеет минимальную стоимость на рынке). Пара слов про материал. Бюджетно утеплить можно засыпав керамзит (не очень тепло и технически сложно), либо использовать пенопласт. Он вдвое дешевле, чем ЭППП, но у него есть недостаток — он впитывает влагу и со временем начинает разрушаться, теряя свои теплоизоляционные свойства.

Экструдированный пенополистирол лишён недостатков — он не впитывает влагу и выдерживает огромные нагрузки (порядка 30 тонн на квадратный метр).

3. Несмотря на требуемую толщину 15 сантиметров, я решил добавить ещё один слой. Для чего? Чтобы перекрыть потенциальные «мостики холода» на стыке кирпичного цокола и межкомнатных порогов. Если это не сделать, то холод будет проникать в дом именно по углам стен.

С электрической разводкой всё просто. Силовые линии кабелем NYM с сечением 1,5 и 2,5 квадрата. Первый идёт на малонагруженные розетки, второй на мощные энергопотребители (то есть на линии, где может быть достигнута суммарная нагрузка более 2500 ватт единовременно в течение длительного времени). Кабель закреплён очень удобными пластиковыми дюбелями (сверлится две дырки и аккуратно вставляется дюбель). Для «специалистов» поясняю, в соответствии с требованиями ПУЭ кабель в стенах из негорючих материалов можно прокладывать без гофры! Она вообще бессмысленна в стенах, т.к. под неё придётся делать штробу глубиной 2 см (ага, при толщине внутренних перегородок — 10 см).

4. Эта зима — первый и последний раз, когда снег с плоской кровли нужно убрать вручную. Почему? Как вы помните, я впритык успел забетонировать перекрытие/крышу до заморозков, но не успел сделать парапет с разуклонкой и водоотвод. Поэтому в этом году снег нужно будет убрать вручную, иначе при таянии они стечёт на стены. Уже следующей зимой снег с крыши я убирать не буду.

Теперь поверх утеплителя нужно положить сварную арматурную сетку. Здесь вы столкнётесь с проблемами. За МКАДом в зимнее время года строительством никто не занимается, а местные металлобазы закупают продукцию один раз в год — весной. То есть уже к концу осени у них на складах практически ничего не остаётся, а зимой в лучшем случае вы найдёте только обычную арматуру и уголки. Ок, надо везти из Москвы. В этом деле мне помог serg_maltsev и мы привезли арматуру в картах размером 1,5 х 2 метра с ячейкой 100 мм и толщиной прутков 4 мм. Причём стоимость арматуры на 41 км МКАД (рынок «Мельница») оказалась почти вдвое дешевле, чем если бы она была в наличии в Наро-Фоминске.

5. Карты 1,5х2 метра оптимальны по размеру и на весь дом (общая жилая площадь 72 кв.м) хватило 35 листов. Укладываются они с нахлёстом.

6. В месте дверных проёмов я уложил дополнительную сетку с ячейкой 50 мм (привёз сам в картах размером 0,5х2 метра) и скрепил, чтобы она не сдвигалась с помощью пластиковых хомутов.

7. Теперь следующая «фишка» — бортик из пенополистирола по периметру всех стен. Для чего он нужен? Во-первых с помощью него я получил ровную горизонталь по всему дому на одном уровне, во-вторых он физически отделяет напольную цементную стяжку от стен, в-третьих он является дополнительным теплоизолятором.

8. Сетка уложена, бортик приклеен. Стяжку я планирую заливать с использованием бетононасоса (одновременно в тот же день, когда буду делать разуклонку на крыше — там без бетононасоса всё равно не обойтись). Поверх этой стяжки будет сделан тонкий слой самовыравнивающейся стяжки, которая станет черновым полом.

9. Продолжим заниматься электрикой. Это временное освещение на гибких проводах, здесь же будет размещён щиток с автоматами (вводой автомат и счётчик будут, как и положено, на этом же месте, но с внешней стороны дома). Всего по дому из этой точки расходится 7 силовых кабелей.

10. Параллельно занимаюсь монтажом штукатурных маячков. Перепады по стенам минимальны, поэтому буду наносить штукатурку тонким слоем — всего 6 мм. Обратите внимание, маячки я закрепляю на оцинкованные саморезы. Т.к. пока ещё зима, у меня нет возможности работать с алебастром, к тому же саморезами это сделать легче и быстрее. Всего на дом потребовалось 135 маяков с шагом установки 1,2 метра.

11. Переходим к прокладке проводов в гофре. Покупаю правильную чёрную гофру (серая менее прочная и предназначена только для открытой проводки) и развожу к основным силовым потребителям. Провода, которые пойдут в стяжке не стоит пытаться проложить под прямыми углами, т.к. если когда-то вам потребуется заменить кабель — вы не сможете его протащить через десяток изгибов под 90 градусов по пути (к тому же кабель вообще не желательно лишний раз сильно изгибать). Здесь на фото всё просто — самый левый верхний кабель к разводке освещения и розеток в кухне/гостиной, ниже — питание воздушного теплового насоса, справа внизу — питание кухонной зоны (холодильник, вытяжка, чайник и тд), чуть выше — отдельное питание на электроплиту.

12. А это санузел. Здесь немного сложнее. Во-первых, во влажных помещениях не хорошо размещать распаечные коробки (а если и делать, то минимум на высоте 1,8 метра), поэтому все коммутации будут за пределами помещения. А внутрь пойдёт четыре отдельных гофры — полотенцесушитель, стиральная машинка, бойлер с насосом и освещение.

13. От щитка идёт 5 гофр, они закреплены к сетке с помощью пластиковых хомутов.

14. Высота потолка с чистым полом получится 295 см. Теперь остаётся ждать когда окончательно потеплеет, чтобы можно было начинать цементные и штукатурные работы.

Продолжение следует.

Партнёры, которые поддерживают мой проект самостоятельного строительства:

Дорожно-строительная техника

Композитная арматура

Продажа и аренда строительной техники

Система заказа стройматериалов

Пластиковые окна Kaleva

Газобетонные блоки Ytong

Ранее в этой серии:
1. Начало
2. Подготовительный этап
3. Стеклопластиковая арматура
4. План дома
5. Земляные работы (часть 1)
6. Земляные работы (часть 2)
7. Фундамент (часть 1)
8. Фундамент (часть 2)
9. Производство газобетонных блоков
10. Цоколь
11. Стены (часть 1)
12. Стены (часть 2)
13. Стены (часть 3)
14. Перегородки (часть 1) и Балки перекрытий
15. Перекрытие/крыша
16. Перегородки (часть 2)
17. Производство пластиковых окон
18. Специальный выпуск
19. Окна и дверь

3 способа самостоятельно вырабатывать электроэнергию • The Prairie Homestead

Со временем я все больше и больше интересовался поиском способов уменьшить зависимость от современных систем. И я знаю, что не только у меня есть это желание.

В последние годы жизнь «вне сети» становится предметом все большего интереса жителей приусадебных участков. Я постоянно получаю электронные письма от своих читателей, которые просят совета о том, как иметь автономные кухни или как использовать альтернативные (также известные как автономные) источники электроэнергии.

Но что именно означает «Off the Grid»?

Вам не нужно переезжать в отдаленное место в лесу, чтобы выйти из сети. Когда используется термин «вне сети», это просто означает, что вы не зависите от системы коммунальных услуг. Живя вне сети, вы решаете обеспечить свой дом необходимыми коммунальными услугами, такими как вода, тепло и особенно электричество.

Чтобы по-настоящему жить вне сети, вам нужно будет найти альтернативные способы предоставления коммунальных услуг. Отопление может осуществляться за счет сжигания дров (именно так мы используем дрова для обогрева нашей усадьбы), а автономное водоснабжение может быть таким же простым, как добавление колодца (чтобы узнать больше, послушайте Creative Off-Grid Water Systems от The Old Fashioned). в подкасте Purpose), но самой большой темой вне сети является производство собственного электричества.

Если вы сами вырабатываете электроэнергию, это не значит, что вы отрезаете себя от остального мира. Это просто дает вам некоторую независимость и свободу от современных систем. Вы получите контроль над тем, как производится ваша электроэнергия и где вы хотели бы ее применять.

Давайте подробнее рассмотрим, почему вы можете захотеть производить собственное электричество, лучшие варианты автономного электричества для домов, ресурсы для выяснения деталей ваших вариантов автономного питания и многое другое. И если вы хотите узнать больше об использовании солнечной энергии на ферме, у меня есть для вас хорошие новости: в июне 2022 года моя группа Freedom Foundry проведет глубокий анализ использования солнечной энергии. Мы поговорим с экспертом по солнечной энергетике, и будем рады любым вопросам к нему.

Хотите узнать больше о том, как получить независимость и свободу от публичных систем? Если ваш ответ «да», то мое членское сообщество Freedom Foundry может вам подойти.

-> Freedom Foundry посвящена изучению различных способов стать независимыми и свободными от систем, которые вас сдерживают. Эта группа предлагает новый урок каждый месяц с пошаговым пособием и беседой с экспертами, которые помогут вам обрести независимость в своей жизни, о которой вы так мечтали. Одна из моих целей в Freedom Foundry — помочь людям отказаться от некоторых наших современных систем, полных уязвимостей. Узнайте больше о Freedom Foundry здесь. <-

Зачем производить собственное электричество?

Есть несколько причин, по которым люди начали задумываться о производстве собственного электричества. В основном выбор сделать это является личным, и у каждого есть свои причины.

Потенциальные причины, по которым вам следует подумать о самостоятельном производстве электроэнергии, включают:

  • Рост стоимости жизни
  • Управление электричеством
  • Отключение электроэнергии будет реже
  • Со временем он может окупить себя
  • Экологичный вариант

3 способа выработки собственного электричества

Существуют различные способы получения собственного электричества; некоторые методы хорошо известны и используются во всем мире, в то время как другие менее популярны. Три разных способа, о которых здесь пойдет речь, можно построить в меньшем масштабе для использования в повседневной домашней жизни. Солнечная энергия, энергия ветра и микрогидроэнергетика .

1. Вырабатывайте электроэнергию с помощью солнечной энергии

Солнечная энергия — это преобразование солнечного света в энергию, производящую тепло или электричество. Когда вы используете солнечную энергию для производства электроэнергии, вы используете особую технологию, называемую фотоэлектрической. Это когда солнечные панели используются для поглощения солнечного света, а затем преобразования энергии в электричество.

Это один из способов производства электроэнергии, который стал очень хорошо известен. Вы видите, что все больше людей размещают солнечные батареи на своих полях и в своих зданиях. Если вы планируете добавить солнечные батареи в свою усадьбу, имейте в виду, что солнечный свет непостоянен. В зависимости от того, где вы живете, может потребоваться большое пространство для сбора света и преобразования его в энергию, достаточную для питания всего, что вам нужно.

Если солнечная энергия — это то, что вы хотели бы добавить в свою усадьбу, взгляните на это Руководство домовладельца по переходу на солнечную энергию, чтобы получить более полезную и подробную информацию.

Если вы хотите вместе со мной, моим сообществом и экспертом по солнечной энергетике погрузиться во все аспекты солнечной энергетики, загляните в мою группу Freedom Foundry, где мы будем изучать солнечную энергию во время Июнь 2022.

2. Производство электроэнергии с помощью энергии ветра

Энергия ветра — это когда ветряная турбина используется для производства электроэнергии. Ветер вращает лопасти ветряной турбины, которые вращают генератор для выработки электроэнергии . Ветряные турбины — один из самых простых вариантов, когда вы производите собственную электроэнергию. Существуют различные размеры в зависимости от ваших потребностей в электроэнергии.

Если вам нравится идея использования ветряных турбин для выработки автономного электричества, вам следует подумать о ветре в вашем районе. Вы можете получить информацию о ветре, обратившись к местным метеостанциям и аэропортам за данными о ветре. Другим инструментом, который можно использовать, чтобы узнать, стоит ли вложений сумма вашего ветра, являются карты ветров штатов.

Чтобы более подробно узнать, подходит ли вам энергия ветра, ознакомьтесь с этим полезным Руководством по малому ветру.

3. Использование микрогидросистемы для выработки электроэнергии

Микрогидросистема — это способ выработки электроэнергии путем преобразования энергии, производимой движущимися водоемами, подобными ручьям. Вода проходит через турбину, соединенную с генератором, вырабатывающим электричество.

Микрогидросистема будет работать только в том случае, если у вас есть движущийся водоем рядом с местом, которое вы хотите снабдить электроэнергией. Проточная вода постоянно движется и является очень надежным источником энергии, но, в зависимости от вашего местоположения, может быть сезонным ресурсом. Даже если у вас есть проточная вода, вам все равно придется делать домашнее задание. Вам нужно будет знать, достаточно ли воды в вашем ручье и достаточно ли быстро он течет, чтобы преобразовать достаточно энергии, чтобы изменить ситуацию.

Если вы считаете, что у вас есть идеальное место для микрогидроэлектростанции, ознакомьтесь с документом «Планирование микрогидроэлектростанции», чтобы узнать, что делать дальше.

Примечание: Одна вещь, которую следует помнить, когда вы думаете об альтернативах электроэнергии, это то, что они зависят от природных элементов (Солнечный свет, Ветер, Вода) для получения энергии. Вы не можете контролировать эти природные явления, и они не всегда будут сотрудничать. Лучший способ подготовиться к этому — иметь под рукой резервный генератор.

Выбор способа выработки электроэнергии

Отключение от сети и обеспечение собственной электроэнергией — непростая задача; вам действительно нужно провести исследование и выяснить, какие методы будут работать для вашего местоположения. Например, вы не хотите инвестировать в энергию ветра, если у вас нет нужного количества ветра в течение года.

Когда вы решаете, какой метод вам подходит, вы должны помнить, что эти варианты основаны на природных элементах для преобразования энергии. Если у вас нет подходящего источника для вашего метода, он просто не будет работать. С другой стороны, если у вас есть несколько природных элементов, вам не нужно выбирать только один, вы можете рассмотреть возможность их объединения.

Если вы заинтересованы в выборе солнечной энергии, вам необходимо учитывать количество солнечного света, которое ваш район получает в течение года. Если вы думаете о ветроэнергетике, вы должны учитывать силу ветра, а также его силу обычно в вашем районе. Чтобы использовать микрогидросистему, вам понадобится источник воды поблизости.

Всегда полезно также обратиться к местному сообществу за советом. В вашем местном сообществе поселенцев и фермеров могут быть советы о том, что лучше всего работает в вашем районе и где вы можете купить местные материалы и/или использовать местные компании, чтобы помочь вам настроить автономное электричество (ознакомьтесь с моей статьей о том, как выращивать сообщество поселений для некоторых советов и вдохновения о том, как подключиться).

Стоит ли вкладывать деньги?

Если вы выполнили домашнее задание и выбранный вами метод подходит вам, то перевод вашего дома на автономную электроэнергию может стать инвестицией. Начальные затраты (деньги нужны авансом) для производства собственного электричества могут быть немного дорогими, но в зависимости от вашего местоположения могут быть доступны разные программы или гранты. После того, как первоначальные затраты будут учтены и все будет сделано правильно, производство собственного электричества должно окупиться.

Чтобы получить информацию о финансовых программах или о том, как начать процесс, начните с вопросов в местном отделении расширения . Если у них нет ответов, они могут направить вас в отдел, где они есть.

Готовы ли вы самостоятельно производить электроэнергию?

Если вы сделали домашнее задание и понимаете, какой метод подходит для вашего местоположения, то производство собственного электричества может стать невероятной инвестицией. Вы будете свободны от одной системы, которая может удерживать вас от более самостоятельной жизни.

Если ваша цель — жить полностью отключенным от сети, тогда вам следует послушать «Создание устойчивой автономной усадьбы» с Эмбер Брэдшоу из моего подкаста «Старомодный по назначению».

У вас уже есть альтернативная энергия, которая питает вашу усадьбу? Как это работает для вас?

Дополнительные советы по нетрадиционному ведению домашнего хозяйства:

  • Воспитание старомодных детей в мире высоких технологий (статья в блоге)
  • Усадьба в золотые годы (эпизод подкаста)
  • Как сохранить еду колониальным способом (эпизод подкаста)
  • Креативные автономные системы водоснабжения (эпизод подкаста)

Производство собственного электричества | Smarter Homes

Выработка собственной электроэнергии может снизить затраты на электроэнергию и обеспечить надежность энергоснабжения.

Для загородной недвижимости это может быть единственным практичным и экономически выгодным вариантом. Для городской недвижимости «микрогенерация» также может быть привлекательным вариантом при определенных обстоятельствах.

Есть несколько вариантов, от солнечных, ветряных и гидроэлектростанций до традиционных дизельных генераторов.

Зачем производить собственное электричество?

Рентабельность

Выработка собственной электроэнергии в долгосрочной перспективе может быть дешевле, чем дальнейшее использование электроэнергии от местных линий, особенно в местах, где есть доступ к хорошим возобновляемым ресурсам (ветер или солнечная энергия).

Для объектов недвижимости в отдаленных районах подключение к местным линиям связи может стоить десятки тысяч долларов. Выработка собственной электроэнергии может оказаться дешевле. Это также может быть вариантом в городских районах. На данный момент затраты на установку относительно высоки, но они снижаются.

Если вы подключены к сети и вырабатываете электроэнергию самостоятельно, вы можете продать излишек обратно своей энергетической компании.

Гарантированное подключение

Если вы можете производить и хранить электроэнергию самостоятельно, индивидуально или совместно с соседями, вы можете быть уверены в электроснабжении даже в случае отключения электричества или отключения вашей местной электросети. Это дает вам гораздо большую независимость от сети и может быть полезно во время чрезвычайных ситуаций или плохой погоды.

Воздействие на окружающую среду

В 2016 году почти 84 процента электроэнергии Новой Зеландии вырабатывалось из возобновляемых источников, таких как гидроэнергетика, ветер, биоэнергия и геотермальная энергия. Остальное приходится на сжигание ископаемого топлива, такого как газ или уголь, процесс, который приводит к выбросам парниковых газов и способствует изменению климата.

New Zealand Energy Quarterly на веб-сайте MBIE содержит информацию о производстве энергии в Новой Зеландии.

По мере увеличения спроса и выработки дополнительной электроэнергии эти выбросы, вероятно, увеличатся. Снижая спрос на электроэнергию от местных линий и вырабатывая ее самостоятельно с использованием возобновляемых источников энергии, таких как гидро-, ветряные или фотоэлектрические элементы, вы поможете сократить выбросы парниковых газов в Новой Зеландии и свой личный углеродный след.

Как самому вырабатывать электроэнергию?

Возможности для собственного производства электроэнергии включают:

  • фотогальванические (PV) системы
  • ветряные турбины
  • микрогидросистемы
  • двигатели на биомассе и биогазе
  • дизельные или биодизельные генераторы.

Ветряные, фотоэлектрические, гидроэлектростанции, биогаз и биодизель используют возобновляемые источники энергии, не производят чистых вредных выбросов и — в зависимости от ваших обстоятельств — могут предложить экономичные варианты производства электроэнергии.

Если вы уже подключены к сети, переход на эти системы может оказаться относительно дорогим вариантом. Тем не менее, все они заслуживают внимания, особенно недвижимость в отдаленных районах, и цена с каждым годом снижается.

Биомасса и биогаз

Биомасса представляет собой органический материал, который можно использовать для производства электроэнергии, тепла и превращать в топливо для транспорта. Примерами биомассы являются древесная щепа, обрезки древесины, изделия из бумаги, растительные остатки, навоз и сточные воды. Если фабрики или фермы производят много отходов биомассы, использование этих отходов для производства электроэнергии может быть экономически выгодным.

В доме эффективнее сжигать сухую биомассу в дровяной печи для отопления и нагрева воды или, в случае листьев и садовых отходов, компостировать их.

При разложении органических отходов в отсутствие кислорода образуется смесь метана и двуокиси углерода. Этот биогаз можно использовать вместо природного газа для отопления, охлаждения, приготовления пищи и производства электроэнергии. Метан и углекислый газ являются парниковыми газами, но лучше сжечь метан, чем выпустить его в атмосферу.

Биогаз полезен для фермеров, которым приходится избавляться от большого количества отходов животноводства. Однако биогазовая установка требует технического обслуживания и внимания при эксплуатации, поэтому может подходить только для крупных ферм.

Дизельные генераторы

Дизельные генераторы уже много десятилетий используются для выработки электроэнергии в отдаленных районах.

Они также используются для аварийного производства электроэнергии в случае отключения электроэнергии. Они есть в больницах, компьютерных центрах и других важных зданиях.

При наличии системы возобновляемой энергии (особенно ветровой или солнечной) вам может понадобиться генератор в качестве резервного источника. Он может запуститься автоматически, если заряд батареи станет слишком низким, например, в безветренный или пасмурный день.

Они просты в использовании и могут обслуживаться любым механиком гаража. Но у них есть недостатки: шумность, затраты на топливо, неудобство заправки, выхлопные газы (в том числе парниковые газы и другие опасные загрязнители воздуха), износ и стоимость обслуживания.

Хранение и использование электроэнергии

Если вы вырабатываете собственное электричество, особенно с помощью ветряных, гидро- или фотоэлектрических систем, вы можете либо подключиться к сети (и возвращать в нее излишки электроэнергии), либо быть независимыми (автономная энергосистема). Если у вас автономная система, вам потребуется:

  • иметь батареи для хранения энергии по мере ее выработки
  • имеют дополнительную опцию генерации для обеспечения бесперебойного питания.

Если вы подключены к сети, вы будете подключены к местной электросети и сможете экспортировать избыточную электроэнергию, а также использовать электрическую сеть в качестве резерва для вашей системы. Использование сети для хранения будет означать, что вы сможете сэкономить на стоимости местных аккумуляторных батарей.

Аккумуляторы

Если вы используете аккумуляторы, вам понадобится достаточная емкость для хранения электроэнергии для ваших нужд, когда ваши генераторы не работают. Это может быть эквивалентно запасу на несколько дней, если вы полагаетесь на прерывистые источники генерации, такие как ветряные турбины или солнечные фотоэлектрические элементы.

Аккумуляторы также должны быть способны накапливать электроэнергию для удовлетворения пикового спроса, когда несколько приборов включаются одновременно.

Это должны быть аккумуляторы глубокого разряда. Большинство аккумуляторов, например, используемых в транспортных средствах, повреждаются, если вы израсходуете слишком много заряда. Глубокий цикл может выдержать регулярный разряд ниже 50%.

Существует множество вариантов, но свинцово-кислотные батареи являются самыми дешевыми для крупномасштабного хранения. Системы возобновляемой энергии обычно используют так называемые мокрые батареи, а не герметичные или гелевые батареи.

Аккумуляторы выделяют едкие и легковоспламеняющиеся газы на последних этапах зарядки, поэтому их следует устанавливать в хорошо вентилируемом помещении, по возможности отдельно от вашего дома.

Их необходимо правильно устанавливать и обслуживать, чтобы обеспечить их безопасность и хорошее состояние. Проконсультируйтесь с вашим поставщиком и следуйте инструкциям производителя. Они могут нуждаться в замене каждые 6-8 лет.

Блок батарей, достаточный для автономной системы в одном доме, может стоить от 10 000 до 30 000 долларов, в зависимости от того, сколько энергии вам нужно хранить.

Прочее оборудование

Если у вас есть собственная система выработки электроэнергии и вы храните энергию в батареях, вам потребуется другое оборудование, такое как:

  • инвертор для преобразования постоянного тока (DC), хранящегося в батарее, в переменный ток 230 В ( переменного тока) используется в стандартных приборах
  • выпрямитель для преобразования переменного тока в постоянный перед аккумулятором
  • контроллер, чтобы убедиться, что на выходе 230 В и 50 Гц, а аккумулятор не перезаряжается (он направляет избыточную мощность на элемент сопротивления, который может сильно нагреваться)
  • , которые должны быть достаточно толстыми, чтобы выдерживать максимальный ток. Чем они короче, тем меньше энергии вы потеряете в пути. Если они должны быть длинными, напряжение должно быть увеличено, а это означает, что вам потребуется больше оборудования для изменения уровней напряжения.

Обратите внимание, что для работы с этими системами обычно требуется лицензированный электрик.

Продажа в сеть

Ваш продавец электроэнергии будет продавать вам электроэнергию по одной цене и может покупать у вас электроэнергию по другой цене. Вам понадобится договор с продавцом.

В зависимости от того, как вырабатывается электроэнергия, компания, работающая с линиями, может не принимать очень малые количества колеблющейся мощности. Это может означать, что вам придется использовать аккумулятор в качестве промежуточного накопителя, прежде чем подавать питание обратно в сеть.

Разные поставщики допускают разные варианты, поэтому проверьте их перед установкой системы. Если вы подключены к сети, вам придется ежемесячно платить за поставку.
