Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели «Сам электрика» не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

  1. Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
  2. Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
  3. Демонтируйте клавишу (-ши). Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
  4. Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
  5. Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
  6. Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

  • Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
  • Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Также читают:

  • Как снять точечный светильник
  • Как правильно перенести розетку
  • Как заменить электропроводку в квартире

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

Как поменять выключатель в квартире самому: одноклавишный и двухклавишный

Рано или поздно возникает необходимость поставить новые выключатели. Это может потребоваться не только дома, но и на работе, в гараже. Процесс замены электротехнического оборудования не вызывает сложностей, зато позволяет сэкономить семейный бюджет на услугах электрика.

Содержание

  1. Основные требования при замене электрического оборудования
  2. Демонтаж выключателей
  3. Как поменять выключатель света с одной клавишей
  4. Замена однокнопочного на двухкнопочный
  5. Как менять выключатель на сенсорный
  6. Монтаж выключателя с диммером
  7. Замена на звуковое устройство

Основные требования при замене электрического оборудования

Одно- и двух-клавишные выключатели

Прежде чем приступать к выполнению работ, требуется ознакомиться с основным рядом требований по ведению ремонта электрического оборудования. Их строгое соблюдение будет гарантией безопасности всего рабочего процесса.

  • Самое важное условие – приступая к работе с электроприборами, требуется предварительно обесточить помещение.
  • Не достаточно просто обесточить, нужно с помощью индикаторной отвертки убедиться, что на выходе отсутствует напряжение.
  • Лишь после соблюдения первых двух требований можно приступать к демонтажу старых электротехнических конструкций и установке новых.

Каждая разновидность выключателей имеет свои конструктивные особенности, следовательно, имеет свои особенности монтажа.

Демонтаж выключателей

Снятие клавиш выключателя

Демонтаж не должен вызвать сложностей, главное предварительно подготовить рабочий инструмент и расходный материал. Мастеру потребуются автономные источники света для освещения темных мест, индикатор напряжения, качественный изоляционный материал, комплект отверток, канцелярский нож и пассатижи.

Старый клавишный выключатель демонтируется согласно следующей последовательности:

  1. Из выключателя изымаются клавиши. Сделать это можно, используя обыкновенную плоскую отвертку, поддевая ею клавиши. Двойные и тройные клавиши убираются поочередно.
  2. С помощью той же отвертки снимается внешняя панель электротехнического устройства.
  3. Как только будет удалена панель, мастеру откроется доступ к винтам, с помощью которых выключатель крепится к самой стене. Их надо открутить.
  4. Переключатель извлекается из ниши в стене.
  5. Все провода отсоединяются. Важно запомнить порядок соединения проводов, поскольку принцип подключения везде одинаковый.

Если подобные работы выполняются впервые, можно сделать фото проводов, чтобы в будущем не возникло путаницы при подключении нового устройства.

Пока самыми распространенными видами переключателей являются традиционные накладные и встроенные конструкции. Замена переключателя накладного на встроенный и наоборот не вызывает трудностей, поскольку их конструктивные особенности идентичны. Основное отличие в том, что встроенные модели монтируются непосредственно в стену, а внешние крепятся к ее поверхности.

Как поменять выключатель света с одной клавишей

Схема установки одноклавишного выключателя для открытой проводки

Демонтаж и монтаж такого вида конструкций считается самым простым. Демонтировать одноклавишный выключатель требуется в следующей последовательности:

  1. Снять клавишу с помощью отвертки или любого другого плоского предмета.
  2. Снять декоративные накладные рамки.
  3. Шурупы выкручиваются из фиксирующего подрозетника.
  4. Из стены извлекаются все внутренности электротехнической конструкции и провода.

При установке новой конструкции алгоритм идентичен, только все действия выполняются в обратной последовательности.

Замена однокнопочного на двухкнопочный

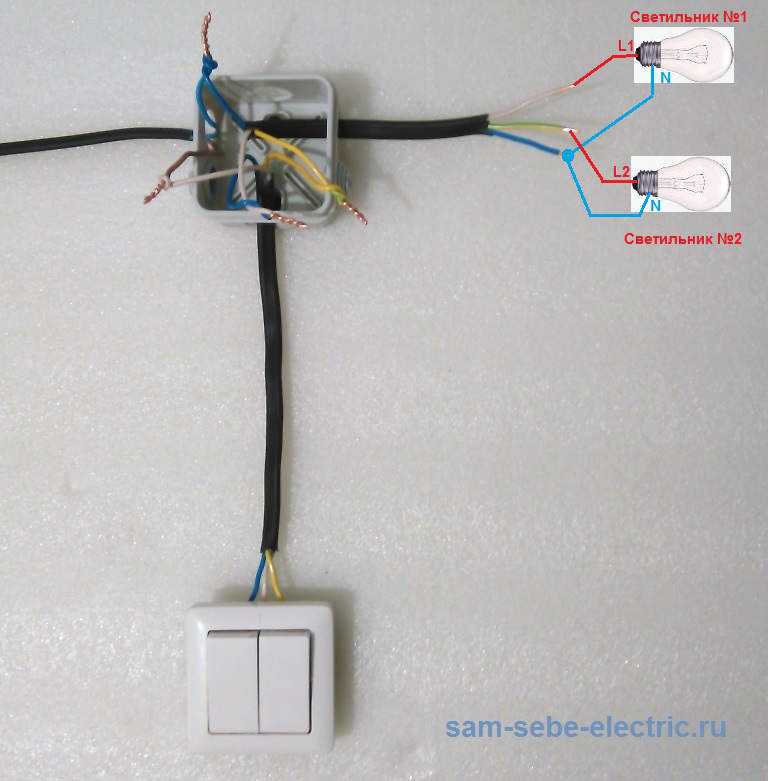

Схема подключения двухклавишного выключателя

Принципиальных отличий и особенностей по установке двухклавишных переключателей в сравнении с одноклавишными конструкциями нет.

При монтаже выключателя с двумя клавишами учитывается правильное подключение проводов. К нему подходит одна фазная токопроводящая жила, его начало положено в автоматическом выключателе вводного щитка. Найти его нужно еще до того, как с выключателя будет снято напряжение.

От переключателя должно быть два отводящих провода к нагрузке. К осветительным приборам проводится индивидуальная токопроводящая жила, при завершении установки по ним пойдет ток от выключателя.

Последовательность монтажа такой разновидности электрических конструкций имеет одинаковый алгоритм с заменой однокнопочного выключателя в помещении.

Как менять выключатель на сенсорный

Сенсорный выключатель

Если было принято решение дома установить сенсорные переключатели, во время выполнения работ необходимо соблюдать строгую последовательность действий.

  • Обесточить помещение.
  • Демонтировать старое электротехническое устройство.
  • Снять верхнюю часть панели.
  • Подсоединить провода с учетом расположения клемм.
  • Монтаж в специальный бокс – подрозетник с последующей надежной фиксацией. Используются при этом винты и распорки.

Существуют разные модификации сенсорных переключателей, некоторые из них обладают специфическими особенностями, поэтому прежде чем приступать к монтажу, необходимо ознакомиться с информацией в сопроводительной документации.

Монтаж выключателя с диммером

Выключатель с диммером

Все большую популярность набирают выключатели, оснащенные диммером. Это устройство позволяет регулировать яркость освещения.

Принципиальных отличий в устройстве нет, поэтому и технология установки мало чем отличается от предыдущих случаев. Единственное требование, заявленное производителями – соблюдение всех правил подключения токопроводящих жил к нагрузке на выключателе и клеммам фазы.

Замена на звуковое устройство

Звуковой выключатель

Прежде всего необходимо ознакомиться с разновидностями звуковых (хлопковых) переключателей. Они встречаются двух видов:

  • Звуковой выключатель, который монтируется на место старого переключателя.
  • Звуковой выключатель, который встроен внутрь осветительного прибора или же человек сам его туда устанавливает.

Монтаж первого типа устройств не вызывает сложностей. Достаточно демонтировать старую конструкцию и установить новую, алгоритм не имеет принципиальных отличий с заменой других разновидностей переключателей. Однако перед работой лучше ознакомиться с сопроводительной документацией, поскольку модели непрерывно совершенствуются, что может стать причиной новых требований, предъявляемых к установке.

Чтобы подключить вторую разновидность, вовсе не обязательно демонтировать старый выключатель. Такие конструкции предпочтительнее всего устанавливать в рабочем кабинете или гостевой комнате. Для беспрерывной работы конструкции выключатель на стене всегда должен быть во включенном положении.

На этапе планирования нужно найти наиболее подходящее место для установки хлопкового переключателя в осветительном приборе. Такие конструкции оснащены парным количеством проводов, которые необходимо последовательно подключать непосредственно к осветительному прибору и электрическим коммуникациям. Как только устройство было установлено, нужно правильно настроить его чувствительность на оптимальный уровень звука.

Существует много видов выключателей, которые изготовлены в разных дизайнерских решениях. Однако они имеют практически одинаковые конструктивные характеристики, процесс установки и демонтажа практически одинаков. Особые требования к конкретному устройству должны быть описаны в сопроводительной документации.

При выполнении работ не стоит забывать о технике личной безопасности, в противном случае может быть нанесен серьезный урон здоровью, возможен и летальный исход.
