Как подключить дроссель к лампе дрл
Сейчас химия на основе фотокатализаторов получает большое распространение. Разнообразные клеи лаки, фоточувствительные эмульсии и прочие интересные достижения химической промышленности. К сожалению, промышленные установки для УФ стоят приличных денег.
А что, делать если хочется только попробовать химию? подойдёт или нет ? Для этой цели покупать фирменные устройства за N килобаксов, слишком кучеряво…
На территории бывшего СССР обычно из положения выходят добывая кварцевые трубки из лам типа ДРЛ, иметься целая линейка лам от ДРЛ-125 до ДРЛ-1000 с помощью них можно получить достаточно мощное излучение, этого излучения обычно хватает для большинства эпизодических задач. Типа отвердеть клей или лак раз в месяц, или засветить фоторизист.
Как добывать трубку из ламп ДРЛ, как это делать безопасно, написано много информации. Хочется коснуться другого аспекта, а именно запуска этих ламп с минимальными финансовыми затратами.
Штатно для запуска используется специальный дроссель с увеличенных магнитным рассеянием. Но даже он не всегда доступен, а т.к. он тяжёлый то обычно в регионы доставка влетает в копеечку. Дроссель на 700W + доставка тянет на 100$. Что для варианта попробовать, тоже, так не разу не дешёво.
Основной проблемой запуска ртутных ламп являться наличие дугового разряда. Причём холодная лампа и горячая имеют принципиально разное сопротивление горящей дуги. Примерно от единиц Ом до десятков Ом. Соответственно для этого и служит дроссель который ограничивает ток во время запуска и работы лампы. Надо признать, что дроссель является достаточно архаичным инструментом, и для дорогих и мощных лам применяемых в UF-сушилках (несколько килловат мощности, и несколько тыс. долларов за лампу) применяют блоки электронной стабилизации горения дуги. Эти блоки позволяют более точно выдерживать параметры горения дуги продлевая тем самым жизнь лампы, и уменьшая проблемы при отверждении. Даже для архаичной ДРЛ производитель пишет, разброс напряжения не более 3% в противном случае уменьшение срока службы.
Как запустить Лампу ДРЛ без дросселя подручными средствами?
Ответ простой, надо всё го лишь ограничить ток, на всех режимах работы, начиная с разогрева, и заканчивая рабочим режимом. Ограничивать будем резистором.
Но так как резистор надо очень мощный, будем использовать имеющиеся под рукой нагревательные приборы (лампы накаливания, утюги, чайники, тены для нагрева воды, ручные кипятильники и т.д.) Это звучит смешно, но это будет работать и выполнять свои задачи.
Единственный недостаток, это перерасход электричества, т.е. если мы запустим лампу ДРЛ на 400W на балласте будет выделяться в тепло около 250W. Но думаю для задачи попробовать ультрафиолет, или для эпизодических работ это несущественно.
Почему так никто не делал?
Почему никто, существуют лампы ДРБ в которых использован именно этот принцип. Рядом с кварцевой трубкой, расположена нить накаливания обычной лампочки.
А писатели в интернете видимо не учили в школе физику. Ну конечно ещё один маленький нюанс, нужна цепь прогрева, т. е. греем лампу одним резистором, а на рабочий режим выводим другим. Но думаю, с выключателем и двумя проводками многие справятся
Принцип работы дросселя лампы дрл — Dudom

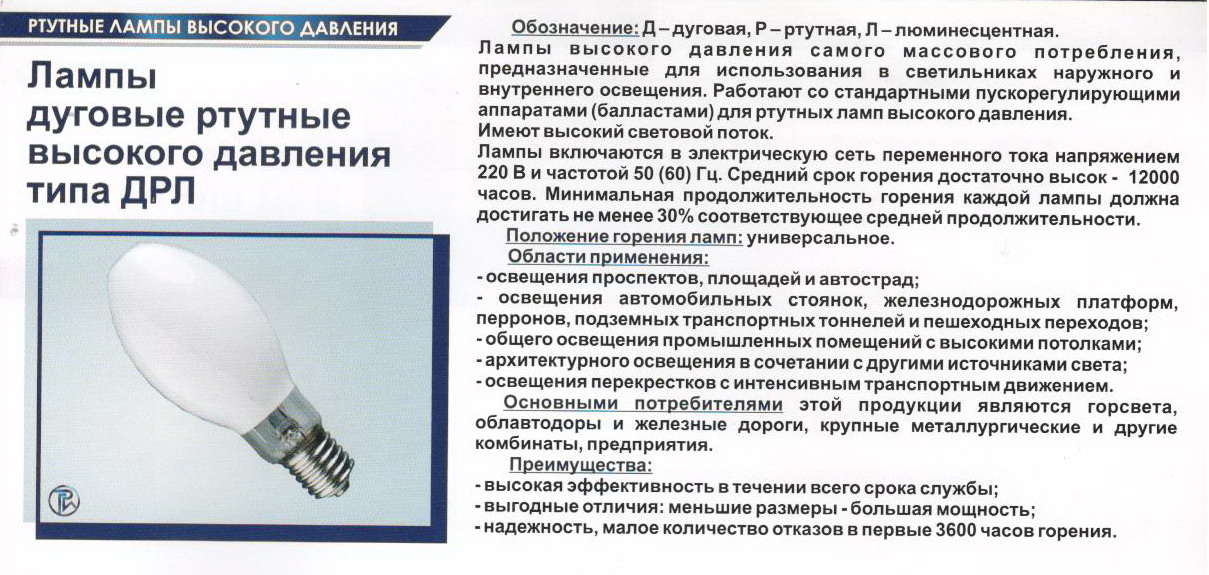

В ночное время в уличных светильниках широко используются дуговые ртутные люминофорные (ДРЛ) лампы высокого давления. Они применяются в производственных помещениях и на других объектах, не требующих качественной цветопередачи. Принцип работы ДРЛ лампы достаточно сложен, однако это позволяет придать осветительным приборам необходимые характеристики. Чтобы понять, как работает такая лампочка, нужно хорошо знать ее конструкцию.
Устройство лампы ДРЛ
Стандартная лампа ДРЛ состоит из стеклянной колбы, у которой снизу установлен цоколь с резьбой. Освещение происходит с помощью ртутно-кварцевой горелки, выполненной в виде трубки. Внутренняя часть трубки заполнена аргоном и небольшим количеством ртути.
У каждой лампы ДРЛ расшифровка аббревиатуры соответствует полному названию дуговых ртутных ламп. В более ранних конструкциях символ Д означал дроссель или лампу, где используется дроссель. В настоящее время используются бездроссельные лампы ДРЛ, доступные многим потребителям. Поэтому в связи с изменениями функциональности, в маркировке лампы ДРЛ расшифровка буквы Д была изменена.
Самые первые лампочки этого типа были оборудованы лишь двумя электродами. В связи с этим для их запуска требовалось дополнительное крупногабаритное устройство поджога, работающего за счет высоковольтного импульсного пробоя газового промежутка горелки. Эти лампочки были постепенно сняты с производства и заменены четырехэлектродными конструкциями, запускающимися только с помощью дросселя.
В четырехэлектродной лампочке имеются основные и дополнительные электроды. Соединение электродов с главными катодами осуществляется путем соединения противоположных полярностей добавочным угольным резистором. Применение дополнительных электродов позволяет стабилизировать работу лампы и значительно упростить ее зажигание.
Основная функция цоколя заключается в приеме электрической энергии из сети через точечный и резьбовой элемент от контактов патрона, установленного в светильнике. Затем, происходит подача электроэнергии к электродам. В кварцевой колбе имеются ограничивающие сопротивления в количестве двух штук, находящиеся в одной цепи с дополнительными электродами. На внутреннюю поверхность колбы наносится люминофор.
Принцип работы лампы ДРЛ
Каждая горелка изготавливается из прозрачного тугоплавкого материала, устойчивого к химическим воздействиям. Для этого используются керамические материалы или кварцевое стекло. Инертный газ, закачиваемый внутрь, имеет точную дозировку. Окончательный дуговой электрический разряд создается путем добавления металлической ртути, обеспечивая нормальное свечение лампы.
Запуск выполняется с помощью зажигающих электродов. Когда к лампочке подается питающая электрическая энергия, происходит создание тлеющего разряда между зажигающим и основным электродом, которые расположены очень близко относительно друг друга. В результате, происходит накопление носителей зарядов, достаточных для появления пробоя на расстоянии между первым и вторым основным электродом. Тлеющий разряд в самые короткие сроки принимает дуговую форму.
Устойчивый свет и работа лампы типа ДРЛ начинается примерно через 10-15 минут, после подачи электроэнергии. В течение этого времени ток, протекающий в лампочке, значительно выше номинального значения и ограничивается сопротивлением, находящимся в пускорегулирующей аппаратуре. Продолжительность пуска напрямую зависит от температуры наружной среды. При низких температурах пусковой режим становится более продолжительным.
В процессе горения, излучение электрического разряда становится голубым или фиолетовым, благодаря свечению люминофора. Происходит смешивание зеленовато-белого света горелки и красноватого люминофорного свечения. Получается яркий цвет, приближающийся к белому. Следует учитывать наличие колебаний напряжения электросети, оказывающих влияние на световой поток. При низком напряжении лампочка ДРЛ может попросту не запуститься, а та, которая горит – может погаснуть.
Рассматривая принцип работы ртутных газоразрядных ламп (ДРЛ), следует учитывать ее сильный нагрев во время работы. Поэтому конструкция приборов освещения с такими лампами предусматривает использование термостойких проводов и качественных контактов, устанавливаемых в патроне. В процессе нагревания происходит рост давления внутри горелки с одновременным ростом пробойного напряжения. Из-за этого нагретая лампа может не включиться. Прежде чем производить повторное включение, нужно дать ей остыть.
Лампы ДРВ и ДРЛ отличия
Оба типа светильников являются газоразрядными ртутными лампами, а точнее их разновидностями. Они широко используются во внешнем и внутреннем освещении. Нередко возникает вопрос, как отличить лампу ДРЛ от ДРВ, поскольку внешне они абсолютно одинаковы. Тем не менее, каждая из них обладает индивидуальными особенностями, собственными техническими характеристики и принципами работы.
В обеих лампах для горелок использовано кварцевое стекло или специальный керамический состав. В каждую горелку помещены точные дозы инертных газов с небольшим количеством ртути. Напряжение поступает к ртутным лампам в область пары электродов, расположенных по бокам горелки. За счет маленького расстояния газ между электродами быстро ионизируется, после чего в этом месте возникает тлеющий разряд. Он постепенно переходит в зону между основными электродами, мгновенно превращается в дуговой разряд, после чего светильники с лампами ДРЛ начинают гореть в штатном режиме.
Полностью нормативные световые качества набираются лампами примерно через 10 минут после включения. Для ограничения номинального тока в лампах ДРЛ используется пускорегулирующий прибор с установленным сопротивлением. После того как амплитуда переходит значение сетевого напряжения, вся энергия, накопленная индуктивностью, уходит в нагрузку. В кварцевой горелке происходит некоторая задержка напряжения.
В лампах типа ДРВ (дуговых ртутных вольфрамовых) такая подкачка энергии не требуется поскольку в них отсутствует индуктивный балласт. Функции ограничения тока выполняются самой вольфрамовой спиралью, с заранее установленным сопротивлением и мощностью, соответствующим пусковым режимам горелки. Напряжение горелки будет нарастать по мере ее разогрева, и постепенно уменьшаться на спирали. В результате внутренняя колба ламп ДРВ будет светиться на 30% меньше, чем лампы уличного освещения ДРЛ.
Основным отличием этих двух ламп является невозможность использования ДРЛ без пускорегулирующего устройства, в качестве которого используется дроссель. Он служит ограничителем тока, питающего лампу и должен обязательно соответствовать ее мощности. Если включение производится без дросселя, такая лампочка моментально сгорит под действием высокого тока, проходящего через нее. Повторное включение лампы ДРЛ можно выполнять лишь после ее полного остывания.
Оба типа ламп обладают повышенной чувствительностью к перепадам температур. Поэтому вся конструкция защищена наружной колбой. Кроме того, ее внутренняя сторона покрыта люминофором, с помощью которого ультрафиолетовое свечение преобразуется в часть спектра красного цвета.
Срок службы лампы ДРЛ
Данные лампы получили широкое распространение для уличного и промышленного освещения. В случае необходимости они могут использоваться и для внутреннего освещения помещений. Такая популярность стала возможной, благодаря таким эргономическим показателям, как соответствие излучения солнечному свету, коэффициент пульсаций светового потока и другим. Немаловажное значение имеет и тот факт, что ламп ДРЛ варьируется в очень широком диапазоне, значительно расширяя сферу их использования.
Особое внимание следует обратить на сроки службы, заявленные производителями. Как показывает практика, ртутные лампы ДРЛ после 2-3 месяцев эксплуатации в зависимости от интенсивности использования, теряют значительную часть светового потока. Вместе с тем, расход электрической энергии остается на том же уровне. Кроме того, было достоверно установлено, что эти лампы обладают так называемым эффектом старения. То есть, через 400 часов работы их световой поток снизится примерно на 20%, а к концу срока эксплуатации данный показатель составит уже 50%.
Данные недостатки полностью перекрываются простотой и технологичностью, доступностью и низкой стоимостью ртутных газоразрядных лампочек. Их использование становится экономически выгодным при отсутствии жестких требований к освещению на конкретном объекте или участке.
В ночное время в уличных светильниках широко используются дуговые ртутные люминофорные (ДРЛ) лампы высокого давления. Они применяются в производственных помещениях и на других объектах, не требующих качественной цветопередачи. Принцип работы ДРЛ лампы достаточно сложен, однако это позволяет придать осветительным приборам необходимые характеристики. Чтобы понять, как работает такая лампочка, нужно хорошо знать ее конструкцию.
Устройство лампы ДРЛ
Стандартная лампа ДРЛ состоит из стеклянной колбы, у которой снизу установлен цоколь с резьбой. Освещение происходит с помощью ртутно-кварцевой горелки, выполненной в виде трубки. Внутренняя часть трубки заполнена аргоном и небольшим количеством ртути.
У каждой лампы ДРЛ расшифровка аббревиатуры соответствует полному названию дуговых ртутных ламп. В более ранних конструкциях символ Д означал дроссель или лампу, где используется дроссель. В настоящее время используются бездроссельные лампы ДРЛ, доступные многим потребителям. Поэтому в связи с изменениями функциональности, в маркировке лампы ДРЛ расшифровка буквы Д была изменена.
Самые первые лампочки этого типа были оборудованы лишь двумя электродами. В связи с этим для их запуска требовалось дополнительное крупногабаритное устройство поджога, работающего за счет высоковольтного импульсного пробоя газового промежутка горелки. Эти лампочки были постепенно сняты с производства и заменены четырехэлектродными конструкциями, запускающимися только с помощью дросселя.
В четырехэлектродной лампочке имеются основные и дополнительные электроды. Соединение электродов с главными катодами осуществляется путем соединения противоположных полярностей добавочным угольным резистором. Применение дополнительных электродов позволяет стабилизировать работу лампы и значительно упростить ее зажигание.
Основная функция цоколя заключается в приеме электрической энергии из сети через точечный и резьбовой элемент от контактов патрона, установленного в светильнике. Затем, происходит подача электроэнергии к электродам. В кварцевой колбе имеются ограничивающие сопротивления в количестве двух штук, находящиеся в одной цепи с дополнительными электродами. На внутреннюю поверхность колбы наносится люминофор.
Принцип работы лампы ДРЛ
Каждая горелка изготавливается из прозрачного тугоплавкого материала, устойчивого к химическим воздействиям. Для этого используются керамические материалы или кварцевое стекло. Инертный газ, закачиваемый внутрь, имеет точную дозировку. Окончательный дуговой электрический разряд создается путем добавления металлической ртути, обеспечивая нормальное свечение лампы.
Запуск выполняется с помощью зажигающих электродов. Когда к лампочке подается питающая электрическая энергия, происходит создание тлеющего разряда между зажигающим и основным электродом, которые расположены очень близко относительно друг друга. В результате, происходит накопление носителей зарядов, достаточных для появления пробоя на расстоянии между первым и вторым основным электродом. Тлеющий разряд в самые короткие сроки принимает дуговую форму.
Устойчивый свет и работа лампы типа ДРЛ начинается примерно через 10-15 минут, после подачи электроэнергии. В течение этого времени ток, протекающий в лампочке, значительно выше номинального значения и ограничивается сопротивлением, находящимся в пускорегулирующей аппаратуре. Продолжительность пуска напрямую зависит от температуры наружной среды. При низких температурах пусковой режим становится более продолжительным.
В процессе горения, излучение электрического разряда становится голубым или фиолетовым, благодаря свечению люминофора. Происходит смешивание зеленовато-белого света горелки и красноватого люминофорного свечения. Получается яркий цвет, приближающийся к белому. Следует учитывать наличие колебаний напряжения электросети, оказывающих влияние на световой поток. При низком напряжении лампочка ДРЛ может попросту не запуститься, а та, которая горит – может погаснуть.
Рассматривая принцип работы ртутных газоразрядных ламп (ДРЛ), следует учитывать ее сильный нагрев во время работы. Поэтому конструкция приборов освещения с такими лампами предусматривает использование термостойких проводов и качественных контактов, устанавливаемых в патроне. В процессе нагревания происходит рост давления внутри горелки с одновременным ростом пробойного напряжения. Из-за этого нагретая лампа может не включиться. Прежде чем производить повторное включение, нужно дать ей остыть.
Лампы ДРВ и ДРЛ отличия
Оба типа светильников являются газоразрядными ртутными лампами, а точнее их разновидностями. Они широко используются во внешнем и внутреннем освещении. Нередко возникает вопрос, как отличить лампу ДРЛ от ДРВ, поскольку внешне они абсолютно одинаковы. Тем не менее, каждая из них обладает индивидуальными особенностями, собственными техническими характеристики и принципами работы.
В обеих лампах для горелок использовано кварцевое стекло или специальный керамический состав. В каждую горелку помещены точные дозы инертных газов с небольшим количеством ртути. Напряжение поступает к ртутным лампам в область пары электродов, расположенных по бокам горелки. За счет маленького расстояния газ между электродами быстро ионизируется, после чего в этом месте возникает тлеющий разряд. Он постепенно переходит в зону между основными электродами, мгновенно превращается в дуговой разряд, после чего светильники с лампами ДРЛ начинают гореть в штатном режиме.
Полностью нормативные световые качества набираются лампами примерно через 10 минут после включения. Для ограничения номинального тока в лампах ДРЛ используется пускорегулирующий прибор с установленным сопротивлением. После того как амплитуда переходит значение сетевого напряжения, вся энергия, накопленная индуктивностью, уходит в нагрузку. В кварцевой горелке происходит некоторая задержка напряжения.
В лампах типа ДРВ (дуговых ртутных вольфрамовых) такая подкачка энергии не требуется поскольку в них отсутствует индуктивный балласт. Функции ограничения тока выполняются самой вольфрамовой спиралью, с заранее установленным сопротивлением и мощностью, соответствующим пусковым режимам горелки. Напряжение горелки будет нарастать по мере ее разогрева, и постепенно уменьшаться на спирали. В результате внутренняя колба ламп ДРВ будет светиться на 30% меньше, чем лампы уличного освещения ДРЛ.
Основным отличием этих двух ламп является невозможность использования ДРЛ без пускорегулирующего устройства, в качестве которого используется дроссель. Он служит ограничителем тока, питающего лампу и должен обязательно соответствовать ее мощности. Если включение производится без дросселя, такая лампочка моментально сгорит под действием высокого тока, проходящего через нее. Повторное включение лампы ДРЛ можно выполнять лишь после ее полного остывания.
Оба типа ламп обладают повышенной чувствительностью к перепадам температур. Поэтому вся конструкция защищена наружной колбой. Кроме того, ее внутренняя сторона покрыта люминофором, с помощью которого ультрафиолетовое свечение преобразуется в часть спектра красного цвета.
Срок службы лампы ДРЛ
Данные лампы получили широкое распространение для уличного и промышленного освещения. В случае необходимости они могут использоваться и для внутреннего освещения помещений. Такая популярность стала возможной, благодаря таким эргономическим показателям, как соответствие излучения солнечному свету, коэффициент пульсаций светового потока и другим. Немаловажное значение имеет и тот факт, что ламп ДРЛ варьируется в очень широком диапазоне, значительно расширяя сферу их использования.
Особое внимание следует обратить на сроки службы, заявленные производителями. Как показывает практика, ртутные лампы ДРЛ после 2-3 месяцев эксплуатации в зависимости от интенсивности использования, теряют значительную часть светового потока. Вместе с тем, расход электрической энергии остается на том же уровне. Кроме того, было достоверно установлено, что эти лампы обладают так называемым эффектом старения. То есть, через 400 часов работы их световой поток снизится примерно на 20%, а к концу срока эксплуатации данный показатель составит уже 50%.
Данные недостатки полностью перекрываются простотой и технологичностью, доступностью и низкой стоимостью ртутных газоразрядных лампочек. Их использование становится экономически выгодным при отсутствии жестких требований к освещению на конкретном объекте или участке.
Потребность общества в осветительных устройствах большой мощности свечения и одновременно экономичных в потреблении электроэнергии, а также долговечных в эксплуатации удовлетворяют производители ламп ДРЛ и других газоразрядных ламп. Их применяют для освещения большой территории, объектов хранения материалов, зданий заводов. Лампа ДРЛ может иметь разброс мощности от 50 до 2 000 ватт, а подключается к однофазной электрической сети с напряжением 220 вольт и частотой 50 герц.
Для чего нужен дроссель?
Дроссель для ДРЛ-ламп применяется для пуска, на рынке есть разные виды осветительных устройств, в которых он используется:
- Лампы люминесцентные и ультрафиолетового освещения.
Физические параметры и схема подключения дросселя
Последовательно включенный дроссель ДРЛ имеет реактивное сопротивление, величина которого зависит от катушки индуктивности: один генри пропускает один ампер тока, когда напряжение – один вольт.
Конструктивно люминесцентный прибор освещения для пуска использует дроссель ПРА, в новых видах этого осветительного устройства применяется ЭПРА, это электронный вид пускорегулирующего аппарата. Задачей этого устройства является сдерживание возрастающего значения тока на одном уровне, который поддерживает необходимое напряжение на электродах внутри осветительного прибора.
Рассмотрим, как работает балласт для люминесцентных светильников. Когда его подключают, в цепи между параметрами напряжения и тока происходит сдвиг фаз, отставание характеризуется коэффициентом мощности, cos φ. Когда рассчитывается активная нагрузка, эту величину надо учитывать, так как при маленьком значении этого параметра нагрузка растет, по этой причине в схему пуска включается и конденсатор, который выполняет компенсационную функцию.
Благодаря своим параметрам дуговые приборы освещения мощностью 250 или 125 ватт применяются обществом для освещения следующих помещений:
Купить устройство освещения этого вида можно в магазине или на рынке, часто возникает проблема, как найти дроссель для ламп ДРЛ, стоимость дросселя может быть выше самой лампы из-за конструктивных особенностей и наличия медной проволоки.
Решить этот вопрос помогут народные идеи изготовления балласта для лампы ДРЛ 250 из других материалов: три дросселя для лампы дневного света при мощности лампы 40 ватт или же два дросселя от лампы дневного света мощностью в 80 ватт. В нашем случае для того чтобы зажечь лампу ДРЛ, используя самодельный балласт, сделанный своими руками, рекомендуется применить два дросселя мощностью 80 ватт и один балласт мощностью 40 ватт, соединение показано на фото.
Существует возможность пуска дугового устройства освещения 250 ватт без балласта, но для этого необходимо применить другую технологию включения прибора. Специалисты рекомендуют вариант покупки специальной лампы ДРЛ 250, у которой есть способность включения без балласта (дросселя), когда в конструкцию лампы добавляется спираль, в задачу которой входит разбавлять световой поток.
Еще народными умельцами применяется способ пуска ламп этого вида с использованием набора конденсаторов, но в этом случае надо точно знать величину получаемого тока. Также применяют пуск ламп ДРЛ с использованием простой лампы, но только при условии, что она имеет одинаковую мощность с ДРЛ-лампой.
с дросселем и без
Опубликовано: 08.12.2020
8219
1. Для чего нужен дроссель
2. Схемы подключения
2.1. Через дроссель
2.2. Без дросселя
3. Как проверить лампу
Дуговая ртутная лампа (АРЛ) — это разновидность электроосветительного прибора. Чаще всего используются для освещения крупных объектов и площадей: заводов, фабрик, складов. Часто устройства встречаются в уличных фонарях. Приборы отличаются высокой степенью светоотдачи, но имеют низкое качество цветопередачи. Чтобы правильно подключить лампу CRL, необходимо использовать специальные схемы и соблюдать основные рекомендации.
Для чего нужен дроссель
Дроссель отвечает за правильную работу источника света. Зачастую мощные устройства требуют внушительных показателей сетевого напряжения. Это в свою очередь приводит к перегреву и перегоранию устройства. Компонент позволяет избежать таких последствий. В этом случае его следует включать в электрическую цепь последовательно.
Таким образом, дроссель ограничивает напряжение и ток во время работы.
Рисунок 1: Дроссель ДХО
Для ограничения падения тока реализован резистивный элемент. Это балласт из нескольких катушек индуктивности с высоким сопротивлением, предотвращающим перегорание лампы. В газовой среде ПВД происходит электрический пробой, в результате чего возникает дуговой разряд. Ионизированный газ теряет сопротивление, что вызывает увеличение тока и выделение значительного количества тепла. Если ток не ограничивать специальными дросселями, нагретая газовая среда разрушит лампу.
Если ДХО напрямую подключен к сети, выход из строя в основном вопрос времени . Чаще всего перегрев происходит мгновенно. На скорость пробоя влияют конкретные параметры электрической цепи, величина напряжения, внешние факторы (температура воздуха, влажность и др.). Это относится только к обычным ртутным лампам, которые составляют большую часть рынка.
При подключении дросселя можно не соблюдать полярность. Он обеспечит устойчивость светильника и предотвратит возможные поломки.
Основным параметром дросселя является номинальный ток. Это используется для подбора оборудования с учетом мощности осветительного прибора. Вы можете использовать следующую таблицу.
Power of DRL used | Current rating of choke |
---|---|
125 W | 1,15 А |
250 W | 2,15 А |
400 W | 3 ,25 А |
700 Вт | 5,45 А |
Несмотря на полезность дросселя, он все больше уходит в прошлое. Его заменяют современные электронные блоки управления дугой. С их помощью вы можете точно настроить рабочие параметры и контролировать рабочую нагрузку. Установленные значения сохраняются даже при значительных колебаниях сетевого напряжения.
Рис. 2: Дроссели с различными параметрами
Реактивное сопротивление дросселя связано с параметрами катушки индуктивности. 1 род индуктивности переносит 1 А тока при 1 В. При рассмотрении катушек стоит учитывать:
- Площадь поперечного сечения медного проводника;
- количество витков;
- материал сердечника;
- Площадь поперечного сечения магнитопровода.
Катушка также имеет активное сопротивление, что необходимо учитывать при подборе деталей для конкретных осветительных приборов. Для каждого типа ДРЛ подходят дроссели определенных размеров.
Схемы подключения
Большинство устройств ДХО имеют в цепи дроссель. Однако есть способы, позволяющие использовать ДХО без дросселя.
Рисунок 3: Подключение к патрону лампы
Через дроссель
Схема подключения любой лампы ДРЛ довольно проста и предполагает последовательное подключение нагрузок в электрическую цепь. Используется сеть 220 вольт, работающая на стандартной частоте. Благодаря этому к обычной бытовой сети можно подключить даже мощный уличный источник света.
Сопротивление стабилизирует и корректирует работу блока питания. Он обеспечивает равномерное свечение без мерцания и других нежелательных факторов. Световой поток остается постоянным, что важно для любого источника света.
Рисунок 5. Схема подключения ДХО через дроссель
При пуске система потребляет значительное напряжение, которое нередко достигает двух-трех входных номиналов. Резистор стабилизирует это напряжение и предотвращает перегорание устройства.
Лампа CRL загорается не сразу. В некоторых случаях для полного прогрева и достижения максимального светового потока может потребоваться до пятнадцати минут.
Мощность осветительных приборов может составлять от 50 до 2000 Вт. Конкретные значения мощности не влияют на схему подключения и всегда требуют однофазной сети 220 В частотой 50 Гц.
Без дросселя
Если вам необходимо подключить светильник ДРЛ 250 без дросселя, простое решение – купить ДХО, которые работают без дополнительных компонентов. Устройства имеют внутри катушку, которая отвечает за стабилизацию напряжения.
Вы также можете использовать традиционную лампу накаливания. Он должен быть эквивалентен по мощности используемому ДХО и иметь правильный номинал сопротивления. Лампа накаливания действует как резистор, эффективно снижая выходное напряжение.
Рисунок 5. Схема подключения ДХО без дросселя

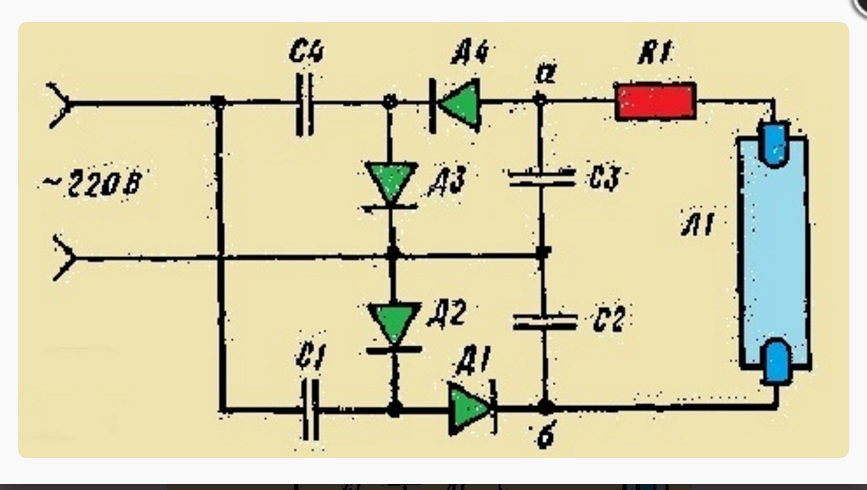

Элемент сопротивления можно заменить конденсатором или набором конденсаторов. Важно максимально точно рассчитать выходной ток схемы, чтобы он соответствовал рабочему напряжению.
Как проверить работоспособность лампы
После подключения ДХО рекомендуется проверить работоспособность. Если он не включается или работает нестабильно, следует проверить электрическую цепь тестером, мультиметром или омметром.
Рисунок 6. Проверка цепи тестером
Витки обмотки проверяются на обрывы или короткое замыкание. Обрыв можно определить по бесконечно большому показанию сопротивления на экране прибора. Выход — замена обмотки полностью. После завершения ремонта перезапустите лампу.
Если сопротивление увеличивается на несколько единиц, вероятно повреждение обмотки и короткое замыкание между витками. Чем меньше витков соприкасаются друг с другом, тем меньше будет увеличение сопротивления.
Тематическое видео: Запуск лампы ДРЛ 250 с люминесцентными ламповыми дросселями
Иногда происходит короткое замыкание в обмотке. В этом случае не произойдет увеличения сопротивления, и не будет никакого влияния на работу лампы. Так что после проверки обмотки омметром следует проверить саму лампу и систему электроснабжения. Нередко лампы выходят из строя при первом включении. Это может быть связано с плохим качеством устройства, неправильно настроенными режимами питания и другими факторами.
