Зачем ставить в электрощите УЗО типа А если УЗО АС дешевле?

Приветствую вас, друзья, на страницах сайта elektrik-sam.info!

Давайте прольем свет на одну из актуальных на сегодня тем, по которой приходит много вопросов — зачем ставить УЗО типа «А», если УЗО типа «АС» намного дешевле?

Обратимся к нормативным документам. Существуют Временные указания по применению УЗО в электроустановках жилых зданий указано (И. п. от 29.04.97 № 42-6/9-ЭТ, п.4.10), в которых указано следующее:

«В жилых зданиях, как правило, должны применяться УЗО типа «А», реагирующие не только на переменные, но и на пульсирующие токи повреждений.

Использование УЗО типа «АС», реагирующих только на переменные токи утечки, допускается в обоснованных случаях».

Обратите внимание, что этот документ датирован еще аж концом апреля 1997 года! За это время количество техники с источниками пульсирующего тока возросло в разы! Широко применяются импульсные источники питания с ШИМ-модулированием, тиристорные, симисторные пускорегулирующие устройства и т. д.

Это означает, что существует большая вероятность возникновения утечки пульсирующего постоянного тока, и, соответственно, вероятность поражения человека.

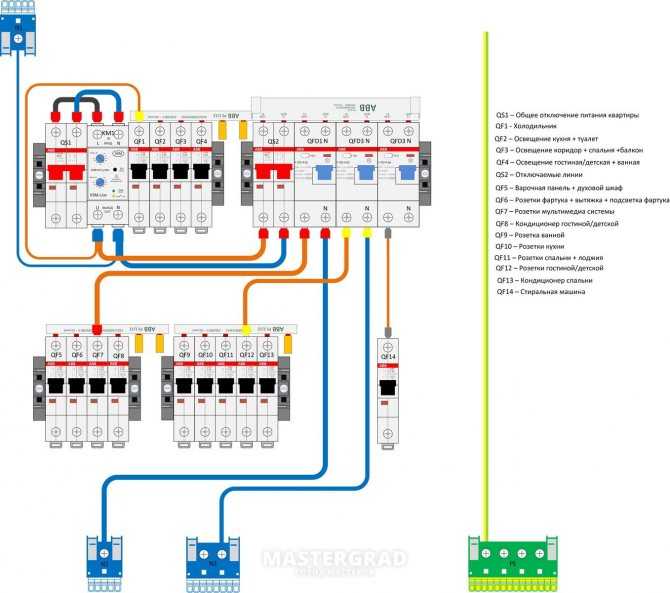

Именно поэтому правильным и грамотным решением при проектировании и сборке, является установка в домашних электрощитах УЗО типа «А».

Установка таких УЗО предписывалась еще в далеком 1997 году.

Также хочу обратить ваше внимание на то, что нормативные и руководящие документы раньше разрабатывались и создавались грамотными специалистами! Они имели большой практический опыт и часто с профильное академическое образование, научную степень. До утверждения документы проходили несколько ведомств, правок и выходили выверенными по каждому слову!

Напомню, что речь идет о двух основных применяемых типах УЗО: типа «АС» и типа «А». Подробнее о них можно почитать в этом материале.

Обратимся к еще одному документу — ГОСТ Р МЭК 60755-2012 «Общие требования к защитным устройствам, управляемым дифференциальным (остаточным) током».

Нас интересует таблица B.1. «Возможные нагрузки и формы нормального тока нагрузки и тока повреждения в зависимости от электронной схемы». Из нее отчетливо видно, что в большинстве случаев для обнаружения токов утечек в электронных цепях подходит только УЗО типа «А».

Двухпроводная сеть

Особенно актуален правильный выбор типа УЗО для двух- ( так называемой «двухпроводке«) и четырех-проводной электросети TN-C, т.е. для большинства квартир и домов старой постройки, в которых нет отдельного защитного РЕ проводника.  В них еще не проведена реконструкция системы электроснабжения здания.

В такой  электросети УЗО типа «АС» при подключении большинства современной техники не выполнит свою защитную функцию, т.е. будет не работоспособно!

Также в паспортах ко многой современной бытовой технике указано, что подключать ее к электросети необходимо обязательно через УЗО типа «А».

Резюме

Применение УЗО типа «А»  является минимально необходимым и позволяет обеспечить защиту от утечек при работе современных электроприборов и защитить человека от поражения электрическим током. УЗО типа «АС» такой защиты сегодня уже обеспечить не могут.

Есть еще одна особенность УЗО типа АС, которая делает его применение в современных электросетях небезопасным!

Зачем УЗО типа «А», если «АС» дешевле:

Автоматы «В» — в каждый домашний щиток! | Публикации

Сейчас такие времена, что ценность человеческой жизни стала главным приоритетом, и в то же время бывают перегибы — безопасностью оправдывают многие ограничения и нововведения. Сегодня снова поговорим об электробезопасности, которую обеспечивает домашний электрощиток, через призму знаний о токе короткого замыкания. Да, я поднимаю эту тему не в первый раз. Но не спешите закрывать интернет-страницу! Тема касается каждого — ведь это тема безопасности! Спойлер: я докажу, что щитки, укомплектованные автоматами с характеристикой «В», гораздо более предпочтительны для наших домов и квартир.

За последние годы в электротехнической сфере введены некоторые ограничения и нововведения, которые служат, прежде всего, двум целям — сохранение жизни человека и сохранение жизни оборудования (от общего к частному — электросетей, электроустановок, нагрузки). Благо современные технологии и устройства позволяют обеспечить безопасность и людей, и проводов.

Вот неполный список защит в наших электрощитках, о которых я говорю:

• Автоматические выключатели (АВ), которые выключают питание при перегрузках и коротких замыканиях. Это — единственное устройство в наших электрощитках, установка которого строго обязательна в любом случае.
• Устройства защитного отключения (УЗО), или по-новомодному выключатели дифференциального тока (ВДТ), которые выключают питание при появлении опасного значения дифференциального тока (его появление означает, что на корпусах приборов может возникнуть опасный и даже смертельный потенциал для человека). Сюда же можно отнести и АВДТ (автоматические выключатели дифференциального тока), которые являются гибридами АВ и ВДТ.
• Реле напряжения, которые выключают питание и защищают таким образом оборудование от повышенного и пониженного напряжения;
• Устройства защиты от дугового пробоя (УЗДП) или устройства защиты от искрения (УЗИС), которые выключают питание при подозрении на искрение любого вида, даже при небольшом токе.
• Устройства защиты от импульсного перенапряжения (УЗИП) или ограничители перенапряжения (ОПН), купирующие по мере сил мощные кратковременные скачки напряжения, которые могут быть вызваны природными или техногенными причинами. В зависимости от конфигурации схемы, питание в этом случае тоже, как правило, отключается.

С одной стороны, народ стал побогаче, и сейчас многие могут себе позволить электронные «штуки», о которых раньше можно было только мечтать. С другой — эти «штуки» стали доступнее по цене и наличию.

Некоторые говорят, что это «развод клиента на деньги», но я с этим не согласен. Если клиент ценит свою жизнь, готов платить за это, и понимает, что это и для чего, — нужно ставить все возможные защиты.

Важно, что установка любой защиты должна быть оправдана, а ее характеристики тщательно просчитаны. Ведь никакая, даже самая нужная защита, не должна быть излишне сложной и портить нервы из-за ложных срабатываний.

Среди неграмотных электриков есть такой критерий выбора автомата — «Чтоб не выбивал».

В статье поговорим о том, как максимально эффективно защитить электроприборы и электропроводку от короткого замыкания (КЗ). Делается это благодаря нововведению, которое с большим трудом входит в нашу жизнь, несмотря на копеечные затраты. Виной тому — косность российского менталитета, его невежество и страхи. Которые я развею в этой статье.

Для полноты восприятия рекомендую ознакомиться с моими предыдущими статьями на эту тему — «Ток КЗ: размер имеет значение» и «Селективность в домашнем щите: как достичь невозможного».

Для начала, как обычно, немного вводной информации.

Береги кабель, Саня!

К вопросу об ограничениях стоит упомянуть о том, что ужесточились требования к тепловому режиму кабелей. Хотя я и не припомню изменений в нормативно-технической документации (НТД), из-за которых это могло произойти. Зато я прекрасно помню удивленно-возмущенные глаза старшего электрика Иваныча на одном из моих первых объектов, когда он мне говорил: «Какие 16? Всю жизнь на розетки ставили 25 ампер! Не умничай!» А сейчас ставить 16 А на розеточные линии с сечением по меди 2,5 мм² — норма.

Считаю, это произошло по двум причинам:

• Раньше на одном автомате 25 А могло висеть полквартиры, а это — несколько розеток, плюс несколько лампочек накаливания. Это было по бедности — так можно сэкономить и на проводах, и на автоматах, которых на квартиру было обычно два или три. В этом случае ток на линии был сравнительно большим, и при номинале 16 А были бы сравнительно частые отключения из-за перегрузки. Поэтому нашли такой компромисс. Сейчас на одном автомате 16 А обычно «висят» максимум три розетки, а освещение подключают отдельно.
• Больше стало уделяться внимания живучести и надежности кабеля. Основное, от чего зависит срок его эксплуатации, — рабочая температура. Точнее, границы перепада температур и их периодичность. Чем чаще и больше перепады (чем чаще и больше нагревается жила), тем быстрее сохнет и теряет сопротивление изоляция, и быстрее ухудшаются контакты в местах соединений. Основной фактор, влияющий на нагрев жилы, — ток. Отсюда логичный вывод — ограничивая ток, мы ограничиваем возможный нагрев и увеличиваем срок службы кабеля. В этом смысле получается, что для защиты кабеля сечением 2,5 мм² автомат с номиналом 16 А имеет приоритет перед 20 А и тем более 25 А.

Допустимая температура нагрева жил кабеля для большинства кабелей составляет 70 °С. Подробнее — в ГОСТ 31996-2012. О сечениях и сопротивлениях токопроводящих жил сказано в ГОСТ 22483-2012.

Кроме того, в новых нормах (СП 256.1325800.2016, изменение 3 от 2019 года, таблица 15.3) сказано, что кабель розеточной группы не может быть сечением менее 2,5 мм². То есть на кабеле сэкономить теперь никак не получится, даже если на этой линии «висит» холодильник мощностью 200 Вт, а номинал автомата — 6 А. Если линия на розетки проложена кабелем с алюминиевыми жилами, его сечение должно быть не менее 4 мм².

Алюминиевый кабель меняет свои свойства и скоро может официально появиться в наших жилищах. Читайте об этом в предыдущем номере журнала.

На примере кабеля можно сказать, что режимы работы многих компонентов электросетей стали более щадящими, а сами компоненты — лучше защищены.

Защита от короткого замыкания

Самый важный момент в этом вопросе — при таком грозном явлении, как КЗ, взоры всех обитателей квартиры с надеждой обращены к электромагнитному расцепителю, который является неотъемлемой частью каждого современного автоматического выключателя. Именно он спасает всех участников электроцепи — от места КЗ до клемм АВ.

Какие гарантии может предоставить нам автомат в случае КЗ? Для ответа на этот вопрос принципиально важно знать соотношение тока КЗ и «номинала» электромагнитного (ЭМ) расцепителя (кратность тока). Главное и единственное условие выключения цепи при таких инцидентах — ток срабатывания ЭМ расцепителя при любом раскладе должен быть меньше, чем ожидаемый ток КЗ.

Иначе за дело придется взяться тепловому расцепителю, а он работает неохотно, с ленцой — в отличие от своего электромагнитного напарника. В результате за несколько томительных секунд, пока тепловой расцепитель даст команду на размыкание, может произойти непоправимое. Например, выгорит скрутка алюминия с медью, которую сделал молодой плиточник, когда переносил розетку в ванной.

Зная ожидаемый ток КЗ и характеристику расцепления (в случае с домашним щитком это «В» или «С»), мы можем точно сказать, сможет ли автомат спасти ситуацию в случае короткого замыкания (мы говорили об этом в других статьях). Но ток КЗ в большинстве случаев мы знаем лишь приблизительно — ведь он может измениться непредсказуемо от многих факторов. Что же де-лать?

Мой ответ таков. Мы перестраховываемся с кабелем, занижая ожидаемый ток (ограничивая его) при помощи номинального тока АВ. Но номинал автомата понизить не всегда возможно — он «упирается» в номинальный ток, потребляемый нагрузкой. Значит, нужно занизить «номинал» ЭМ расцепителя. Но сделать это надо с умом — так, чтобы обеспечить разрыв цепи при экстремально низких токах КЗ, в то же время ни в чем не ограничивая нагрузку. Логичная перестраховка?

Иными словами, нужно «понизить букву» электромагнитного расцепителя с «С» на «В», чтобы получить больше гарантий отключения при КЗ. Как это сделать, обеспечив максимальную защиту, и в то же время исключив ложные срабатывания? Ответ будет в этой статье.

Представители автоматических выключателей семейств «В» и «С» с номинальным током 10 А

Отличия характеристик «В» и «С»

Зачем нужны разные защитные характеристики автоматов? Отличия на первый взгляд незначительные — лишь в порогах отключения электромагнитного расцепителя. При этом тепловые расцепители при том же номинальном токе не отличаются. В чем же разница?

Возьмем для сравнения два автоматических выключателя с одинаковым номинальным током 10 А. Видите разницу?

Время-токовые характеристики автоматических выключателей с типом мгновенного расцепления «В» и «С» с номинальным током 10 А

Давайте пристально посмотрим на время-токовые характеристики (ВТХ) этих двух экземпляров (данные можно взять в каталоге производителя или в ГОСТ IEC 60898-1-2020):

У ВТХ «В» (слева) электромагнитный расцепитель отключается (размыкает контакты), начиная от сверхтока в 3. ..5 раз больше номинального. Это означает, что в данном случае автомат может выключиться при сверхтоке более 30 А. А должен выключиться при токах 50 А и выше.

ВТХ «С» (справа) отличается лишь током, начиная с которого он может и должен выключиться — соответственно 50 и 100 А.

Время размыкания электромагнитного расцепителя, а значит, отключения цепи по короткому замыканию, должно быть менее 0,1 с. Что и показано на обоих графиках. Реальное время отключения АВ при КЗ на порядок меньше (около 0,01 с), а это только плюс. Ведь за полпериода напряжения в случае КЗ вряд ли что-то сможет повредиться или загореться. Фигурально выражаясь, ЭМ-расцепитель является самым слабым звеном в цепи, которое предназначено соответствовать пословице «Где тонко, там и рвется».

По какой причине срабатывает автомат?

Напоминаю, мы рассматриваем только электромагнитный расцепитель, к которому относятся понятия «В» и «С». Он может сработать от сверхтока в двух случаях:

• короткое замыкание;
• большой пусковой ток.

Автомату все равно, как образовался сверхток. Но давайте не будем автоматами, и рассмотрим каждый вариант подробнее.

Короткое замыкание

Как определить, из-за чего выключился автомат — из-за перегрузки или из-за короткого замыкания (КЗ)?

Под выключением в результате перегрузки обычно понимают любой сверхток, который привел к активации теплового расцепителя. А выключением автомата по КЗ можно считать случай, когда через автомат протекал такой сверхток, который привел в действие электромагнитный расцепитель.

Почему так важно, чтобы автомат выключался при КЗ как можно раньше? Ток КЗ — это, по сути, максимальная перегрузка, какая только может быть на данном участке цепи. Но ток короткого замыкания не бесконечен — он определяется сопротивлением цепи от подстанции до места замыкания.

Если сопротивление проводов и переходное сопротивление контактов велико (а в частном секторе это — сплошь и рядом!), ток при КЗ где-нибудь в переноске может быть всего лишь 100 А. Если наименьший автомат защиты установлен на 25 А с типом защитной характеристики «С», электромагнитная защита сработает (как повезет!) при токе от 125 до 250 А. То есть не сработает вообще! Выручит тепловой расцепитель, но время его реакции может быть от 2 до 10 с. А за это время от искр и пламени из злополучной переноски может загореться что угодно.

Пусковой ток

Ток, при котором срабатывает электромагнитный расцепитель, на практике может получиться не только в результате короткого замыкания. Кратковременное превышение тока в несколько раз может произойти при пуске различных инерционных устройств. Такой ток называют пусковым.

Как правило, пусковой ток электроприбора превышает номинальный, иногда в несколько раз. Численно пусковой (Iп) и номинальный (Iн) токи связаны через коэффициент кратности пускового тока K_п: I_п=I_н×К_п, где К_п >1.

Пусковой ток отличается от тока перегрузки тем, что он имеет очень небольшое время действия (от 0,01 до 0,1 с), за которое точно не успеет сработать тепловой расцепитель. За это время на него может отреагировать только ЭМ-расцепитель. В некоторых источниках указана длительность пускового тока в несколько секунд. Но там авторы лукавят — в конце этого времени ток сложно назвать пусковым, т. к. он почти равен номинальному.

Пусковые токи больше всего у нагрузок с электродвигателями, а также у устройств, имеющих в своих блоках питания конденсаторы фильтров помех и электролитические конденсаторы, а это практически вся электронная техника, начиная от светодиодных лампочек и заканчивая персональными компьютерами.

Пусковой ток — главный аргумент противников установки автоматов с типом мгновенного расцепления (характеристикой) «В». Хотите об этом поговорить? Пожалуйста!

Что делать, чтобы автомат не выключался от пускового тока?

У автоматического выключателя, как и у любого защитного устройства, суть работы заключается в том, чтобы в полной мере обеспечить защиту, но в то же время минимизировать вероятность ложного срабатывания. Поскольку пусковые токи — большие или малые — есть всегда, нужно для начала определить, чему они равны численно. Я составил таблицу, показывающую реальные пусковые токи различных бытовых устройств.

Таблица пусковых токов различных бытовых нагрузок

Для таблицы я взял нагрузки с мощностью больше средней и привел ориентировочные пусковые токи. Проанализируем.

Лампа накаливания

Обладают значительным пусковым током за счет физических свойств вольфрамовой спирали — в холодном состоянии ее сопротивление гораздо ниже, чем в горячем. Но что означают цифры в таблице? Представим, что у нас есть пятирожковая люстра с общей мощностью ламп накаливания 500 Вт, которые включаются одновременно. Пусковой ток будет достигать 25 А. Много ли это? Согласно ПУЭ-7 (таблица 7.1.1) и СП 256.1325800.2016 (таблица 15.3), минимальное сечение медных токопроводящих жил должно быть равно 1,5 мм². Для надежной защиты такого кабеля нужен АВ с номиналом не более 10 А. Если установить АВ с характеристикой «В», он может выключиться при пусковых токах более 30 А. Нужен ли тут АВ «С»? Нет.

Светодиодные лампы

К ним также можно отнести и LED-прожекторы. Эти источники освещения устроены так, что в момент включения драйвер потребляет огромный ток. Производители стараются делать пуск таких ламп более плавным, но компромисс между пусковым током и КПД светодиодной лампы обычно выбирается на значении К_п=50…150. Спасает ситуацию низкий номинальный ток LED-ламп.

Если необходимо включить сразу много таких ламп, приходится идти на ухищрения и предварительные расчеты, на основе данных от производителя. Вот несколько способов, как уменьшить пусковой ток при включении большого количества светодиодных ламп:

• Разбить на группы, которые включаются через один автомат, но в разное время.
• Разбить на группы, которые включаются в одно время, но от разных автоматов.
• Использовать устройства, понижающие пусковой ток в момент включения. Например, реле ограничения пускового тока МРП.

Все нагрузки, которые я рассматриваю далее, подключаются к розеточным линиям с минимальным сечением жил в кабеле 2,5 мм². А значит, несмотря на категоричное мнение Иваныча, максимальный автомат мы ставим на 16 А.

Холодильник

Несмотря на двигатель, имеет сравнительно небольшой пусковой ток, который даже при самом неблагоприятном раскладе не превысит 10 А.

Электроника

Как я уже говорил, обладает за счет входных конденсаторов большим пусковым током. Однако этот факт нивелируется тем, что большинство современной электроники при подаче питания работает в режиме ожидания (Standby. В нём потребление гораздо ниже номинала. Для уменьшения негатива нужно делать то же, что и со светодиодным освещением — разные приборы включать в разное время в разные розетки, которые питаются от разных автоматов.

Погружной насос

К этому пункту можно отнести и другую технику, где рабочий элемент закреплен непосредственно на валу двигателя. Эти устройства имеют самый высокий пусковой ток. Но что говорят цифры? Даже сравнительно мощный насос на 500 Вт при пуске потребляет ток не более 16 А. Значит, мы можем не только поставить автомат с характеристикой «В», но и понизить его номинал до 10 и даже 6 А! Это благотворно скажется на защите насоса — больше шансов, что автомат отключит питание при заклинивании крыльчатки (недавно мне рассказывали, что в насосе застряла крыса). Учтите также, что часто насос питается через кабель длиной десятки метров.

Стиральная машина и кондиционер

Эта крупная бытовая техника редко потребляет электрическую мощность больше 2000 Вт. Но даже при такой мощности пусковой ток у них небольшой, поскольку на электродвигатель приходится только часть потребления — питаются они не напрямую, а через схемы плавного пуска.

Мясорубка, кухонный комбайн, пылесос

Они также имеют электродвигатель, который потребляет значительный пусковой ток. Но самым большим этот ток будет только в крайнем случае — при включении на максимальной скорости в устройствах без редуктора. Только тогда пусковой ток с небольшой вероятностью будет обоснованием для отказа от характеристики «В» в пользу «С».

Пусковые токи уменьшаются

Большинство производителей знают о вреде и опасностях, которые несет пусковой ток. Вот что они делают, чтобы его уменьшить:

• На входе питания электронных устройств устанавливают NTC-термистор (терморезистор), который за счет своих физических свойств имеет большое сопротивление в холодном состоянии. Конечно, это не панацея, и есть ограничения по их использованию, связанные с понижением КПД устройства в целом.
• Инверторное питание для плавного пуска. Под этим я подразумеваю питание двигателей через полупроводниковые пускатели. Преобразователи частоты, устройства плавного пуска и гордая надпись Invertor — из этой оперы.
• Питание с задержкой через реле. В этом случае в начале подается часть питания, а через доли секунды — 100 %. Я писал об этом выше и приводил в пример реле МРП.
• Повышение cos φ и уменьшение гармоник и реактивной составляющей питающего тока также вносит вклад в общее дело.

К счастью, пусковые токи, в отличие от номинальных, в большинстве случаев не действуют одновременно. Если вы включаете питание в квартире, лучше не делайте это посредством главного (вводного) выключателя. Правило хорошего тона — подавать питание последовательно, включая групповые автоматы один за другим.

Что говорится в НТД?

Прямого нормативно-технического документа, запрещающего, обязывающего или ограничивающего применение автоматов с характеристикой «В», нет. Все основывается на измерениях и расчетах. Если позволяет петля «фаза-ноль» (ток КЗ), то можно устанавливать любую характеристику («В», «C», «D»).

Точнее говоря, характеристика «D» не разрешена к применению в жилых помещениях. В ГОСТ 32395-2020 «Щитки распределительные для жилых зданий» (а также более ранней его версии от 2013 г) говорится только про характеристики отключения «В» и «С». Характеристика «D» в быту не применяется еще и потому, что она просто-напросто бессмысленна — там нет и не может быть больших пусковых токов, превышающих номинальный в 10…20 раз.

Характеристика «D» упоминается (а значит, допускается) только в ГОСТ 32397-2020 «Щитки распределительные для производственных и общественных зданий».

Кстати, используя «В» в групповых линиях, проще всего расширить зону селективности в домашнем щитке и увеличить надежность домашней энергосистемы.

Также в ПУЭ-7 (п. 1.7.79, 7.1.72) есть требование к автоматическим выключателям — если ток короткого замыкания не обеспечивает отключение автомата за 0,4 секунды, то требуется установка УЗО. Не хочешь ставить УЗО — подбирай автоматы по номиналу и характеристике. Фактически — это требование, чтобы при КЗ срабатывал именно ЭМ-расцепитель. Ведь только он может обеспечить такое время отключения.

Для примера: ток КЗ в розеточной сети — 100 А. Автомат С16 не подойдет (16×10×1,1=176 А). Что можно сделать:

• Установить автомат меньшего номинала в ущерб мощности. Но в данном случае даже С10 подойдет с большой натяжкой: 10×10×1,1=110 А.
• Увеличить сечение кабеля. В данном случае — вместо 2,5 проложить 4 мм². Думаю, не надо объяснять, как трудно это бывает реализовать на практике. Да и не факт, что это мероприятие приведет к желаемому результату.
• Установить автомат В16 (16×5×1,1=88 А). Бинго!

Когда какой автомат отключится?

Для удобства я составил таблицу токов отключения самых ходовых в быту номиналов, характеристик «В» и «С»:

Таблица токов отключения по КЗ для АВ разных номиналов и характеристик отключения

Есть два пути пользования этой таблицей — исходя из имеющегося автомата либо исходя из измеренного тока КЗ. Например, автомат С16 при сверхтоке 80 А (5I_n) отключится медленно и только по тепловому расцеплению. А при 160 А (10I_n) — отключится мгновенно (менее 0,1 с), что и требуется при КЗ.

И напоследок, поговорим о крайне важном пункте для всех.

Цена

Противники автоматов «В» утверждают, что цена электрощитков может взлететь до небес. Да и не найти такие девайсы в продаже. Их опасения легко разбиваются о факты. Вот сравнительная таблица для автоматов «В» и «С» двух противоположных по качеству брендов (по информации известного онлайн-магазина):

Сравнение цен автоматов «В» и «С»

Неужели разница в цене 5-10 % что-то решает?

Нет в наличии? Не знаю, как у вас, а в моей провинции нужное модульное оборудование — в самом широком ассортименте.

А как у них?

По неподтвержденной информации, в технологически-развитых странах давно и по умолчанию устанавливаются автоматы «В». Чтобы поставить «С», нужно расчетное обоснование. Посмотрите на фото, которое прислал мне друг из Германии:

Фото щитка, присланное из Германии другом Александра

Примерно такие щитки устанавливают там в бюджетных квартирах. Вводная коммутация и УЗО — на лестничной площадке.

Надеюсь, я доказал или дал пищу для ума, что на линии розеток и освещения целесообразно устанавливать автоматические выключатели с характеристикой «В». Ведь их установка в бытовых щитках при том же ампераже, что и «С» в большинстве случаев ведет к существенному повышению электро-, пожаробезопасности. Уверен, что придут времена, когда этот приоритет будет прописан в российской нормативно-технической документации.

Внутри вашей главной электрической сервисной панели

Любой ремонт электрооборудования в вашем доме включает в себя отключение питания в цепи, над которой вы будете работать, и вы делаете это на главном электрощите. Вы можете знать сервисную панель как блок выключателя , в то время как в торговле она официально называется центром нагрузки.

Главный сервисный щит похож на распределительный щит для всего электричества в доме. Он получает входящую мощность от коммунальной компании и распределяет ее по каждой из цепей, питающих различные источники света, розетки, приборы и другие устройства по всему дому. Все, кроме входящего сетевого питания, может быть отключено и включено на главной сервисной панели.

За панельной дверью

Сервисная панель представляет собой стальной ящик с откидной дверцей или подъемной панелью спереди. Открыв дверь, вы можете получить доступ ко всем автоматическим выключателям на панели. Как правило, одна панель питает весь дом, но также может быть другая, меньшая панель, называемая субпанелью , которая может использоваться для обслуживания определенной зоны, например, пристройки, большой кухни или отдельного гаража. Подпанель работает так же, как основная сервисная панель, но питается от главной панели дома, а не напрямую от инженерных сетей.

Каждый автоматический выключатель управляется рычагом, который можно вручную установить в положение ВКЛ или ВЫКЛ. Если автоматический выключатель срабатывает, обычно из-за перегрузки или другой проблемы с цепью, рычаг автоматически перемещается в третье положение между ON и OFF. Выключатели должны иметь маркировку, указывающую на основную зону или устройство, обслуживаемое цепью выключателя. Этикетки могут быть наклейками или написанными от руки словами рядом с выключателями или на листе, приклеенном к внутренней стороне панели двери.

Примечание: В старых домах, в которых не проводилась модернизация электроснабжения, могут быть сервисные панели с предохранителями, а не с автоматическими выключателями, которые были стандартными с 1960-х годов.

Home-cost.com

Внутри сервисной панели

Когда вы открываете дверцу панели, вы получаете доступ к выключателям автоматического выключателя, но это все. И это то, что нужно большинству домовладельцев. Однако, чтобы попасть внутрь панели для установки или замены автоматического выключателя, необходимо снять защитную крышку вокруг выключателей, известную как 9. 0003 мертвая передняя крышка . Мертвая передняя крышка обычно удерживается на месте с помощью винта в каждом углу. Снятие крышки открывает доступ ко всем компонентам панели. Некоторые панели имеют отдельную дверцу и крышку; другие имеют дверь и крышку как части одного и того же блока.

Предупреждение:  Всегда выключайте главный автоматический выключатель (см. следующий слайд) перед снятием заглушки передней крышки. Это отключает питание всех автоматических выключателей и бытовых цепей, но не отключить питание от утилиты. Линии коммунальных услуг и клеммы, к которым они подключаются внутри панели , остаются под напряжением (по току смертоносного тока) , если коммунальная компания не отключит подачу в дом.

Смотреть сейчас: все, что вам нужно знать о блоке выключателя

Главный автоматический выключатель

Главный автоматический выключатель — это большой выключатель, обычно расположенный в верхней части панели, но иногда внизу или сбоку. Он контролирует всю силу ветвь автоматические выключатели (выключатели, управляющие отдельными цепями) в щите.

Электроэнергия поступает от линий коммунальных услуг, проходит через электросчетчик снаружи вашего дома и продолжается в сервисной панели. Однако некоторые системы включают в себя отдельный выключатель между счетчиком и панелью. Главный выключатель используется для одновременного включения или выключения питания всех параллельных цепей.

Главный автоматический выключатель также определяет общую силу тока сервисной панели, и на нем будет число, обозначающее ее мощность, например, 100, 150 или 200. Стандарт для новых панелей сегодня составляет 200 ампер, но панели могут иметь еще большая емкость.

Предупреждение: Главный автоматический выключатель отключает питание всех ответвленных цепей, но не отключает питание от коммунальной сети. Линии коммунальных услуг и клеммы, к которым они подключаются внутри панели  , остаются под напряжением (проводят смертельный электрический ток)  , если коммунальная компания не отключит подачу в дом.

Горячие шины

Два толстых черных служебных провода, питающих главный автоматический выключатель, несут по 120 вольт от электросчетчика и питают две «горячие» шины в панели. Автоматические выключатели защелкиваются на одной или обеих шинах, обеспечивая питание цепей. Однополюсные автоматические выключатели обеспечивают 120 вольт и подключаются только к одной горячей шине.

Двухполюсные автоматические выключатели обеспечивают подачу напряжения 240 вольт в цепь и вставляются в обе горячие шины. Электрический ток выходит из сервисного щита через горячие провода, которые подключены к автоматическим выключателям. Однополюсные выключатели имеют один горячий провод (обычно черный), а двухполюсные выключатели имеют два горячих провода, которые могут быть черного, красного, белого или другого цвета.

Нейтральная шина

После того, как питание покидает электрощит через провод(а) цепи и выполняет свою работу через электрические устройства (лампочки, розетки и т.  д.), электрический ток возвращается обратно в сервисный щит через нейтраль (обычно белый) провод цепи, который подключается к нулевой шине. Шина подключается к основной служебной нейтрали и возвращает ток обратно в электросеть.

Во многих сервисных панелях нейтральная шина также служит шиной заземления и является местом, где заканчиваются отдельные провода заземления цепи из неизолированной меди. В этом случае его часто называют шина нейтрали/заземления .

Основная соединительная перемычка

Основная соединительная перемычка обеспечивает заземление между шиной нейтрали/земли и сервисной панелью. Другое заземляющее соединение осуществляется проводником заземляющего электрода или GEC. Это оголенный медный провод, который соединяет шину нейтрали/заземления с заземляющим стержнем, вбитым в землю рядом с сервисной панелью, или с металлической арматурой в фундаменте дома. Это окончательное заземляющее соединение с землей позволяет безопасному прохождению блуждающего электрического тока (например, импульса, вызванного молнией) в окружающую почву.

Шина заземления

Некоторые сервисные панели имеют отдельную шину для подключения заземляющего провода вместо шины нейтрали/заземления. В этом случае шина заземления электрически связана с шиной нейтрали только в основных щитах обслуживания; в подпанелях шина заземления и нейтральная шина не соединены друг с другом.

Автоматические выключатели

Автоматический выключатель является слабым звеном в каждой электрической цепи. Но это хорошо, так как он рассчитан на безопасный сбой. Чрезмерный ток в цепи предотвращается использованием устройства защиты от перегрузки по току, , такие как автоматические выключатели (или, в более старых системах, предохранители). Автоматические выключатели подключаются к горячим шинам и бывают разных марок, типов и мощностей:

• Однополюсные выключатели обеспечивают 120 вольт и обычно имеют номинал 15 или 20 ампер. Эти выключатели обслуживают большинство цепей в вашем доме.
• Двухполюсные выключатели обеспечивают напряжение 240 вольт и номиналы от 15 до 50 ампер. Эти выключатели обычно обслуживают специальные цепи для крупных бытовых приборов, таких как электрические сушилки, плиты и кондиционеры.
• Прерыватели цепи защиты от замыканий на землю (GFCI) защищают всю цепь от замыканий на землю, помогая предотвратить опасность поражения электрическим током.
• Дуговые прерыватели цепи (AFCI) защищают всю цепь от дуговых замыканий, помогая предотвратить пожары в доме. Некоторые выключатели двойного назначения могут одновременно обеспечивать защиту как GFCI, так и AFCI.

Коробка электрощита: строение и принцип работы

Электрическая система вашего дома является одним из наиболее важных компонентов собственности, и, несмотря на то, что всегда полезно доверить выполнение электромонтажных работ профессионалам, знающим анатомию ваша электрическая панель может пригодиться. В конце концов, исправный и правильно функционирующий блок предохранителей может защитить ваш дом и вашу семью от электрического пожара.

Что такое электрическая панель?

Коробка электрического щита имеет несколько названий, включая коробку выключателя, центр нагрузки, панель выключателя и сервисную панель. Несмотря на это, типичный электрический щит для дома представляет собой стальную коробку, которая крепится к стене в гараже, подвале или прачечной. Он содержит несколько автоматических выключателей, обычно в двух столбцах, каждый из которых подключен к цепям, распределяющим электричество по всему дому.

Существует множество типов коробок выключателей, и иногда в доме может потребоваться конкретная панель, соответствующая местным нормам или требованиям. Тем не менее, ознакомьтесь ниже с наиболее распространенными типами электрических щитовых коробок и их отличиями друг от друга.

• Панели главного выключателя — как следует из названия, они имеют встроенный главный выключатель и могут использоваться для полного отключения электричества. Главный выключатель имеет возможность ограничивать количество энергии, поступающей извне через большой двухполюсный автоматический выключатель, тем самым защищая цепи.

Панели наконечников

• — у них нет главного выключателя, но есть электрический разъем, также называемый наконечником, к которому подходят все линейные провода. Поскольку главного выключателя нет, для этого типа панели требуется отдельное отключение, предпочтительно на счетчике, так как он обычно находится вне дома.

• Вспомогательные панели – это меньшие по размеру коробки выключателей, которые обычно обслуживают определенную часть дома. Например, если у вас есть теплица или мастерская, или крупный потребитель электроэнергии, такой как джакузи и сауна, то полезно иметь подпанель, которая показывает только те услуги, которые удобно расположены поблизости.

• Автоматические переключатели — это также вспомогательные панели, которые используются для передачи энергии от портативного генератора (альтернативного источника) в электроэнергию через распределительную коробку. Они особенно полезны в районах, где штормы являются обычным явлением.

Конструкция коробки автоматического выключателя

Панели главного выключателя состоят из автоматических выключателей, проводов, шин и иногда слотов расширения. Электричество поступает в ваш дом по линиям электропередач, которые соединяются с электрической коробкой.

Автоматические выключатели

Автоматические выключатели — это множество переключателей, которые вы сможете увидеть, открыв коробку с автоматическими выключателями. Их основная цель — защитить цепь, отключив питание при обнаружении скачка напряжения. Они действуют как предохранительные устройства.

Наиболее распространенными типами автоматических выключателей являются однополюсные. Они могут быть на 15 или 20 ампер, а также могут выдерживать 120 вольт и иметь силу тока 15 или 20 ампер. Есть некоторые двухполюсные выключатели, которые напоминают два одинарных выключателя, склеенных вместе. Они предназначены для работы с более высокой мощностью, 240 вольт, и могут варьироваться от 15 до 125 ампер. Лучше всего подключать их к крупным бытовым приборам, таким как холодильник, плита, водонагреватель или сушилка для белья.

И последнее, но не менее важное: дополнительные защитные выключатели, защищающие от пожара и поражения электрическим током. Это прерыватели цепи дугового замыкания или AFCI и, соответственно, прерыватели цепи замыкания на землю или GFCI.

Горячие шины

Горячие шины, также называемые заряженными шинами, расположены внутри коробки электрощита и получают электроэнергию от основных линий электропередач через два толстых черных служебных провода. Они передают мощность 120 вольт от электросчетчика к зарядным стержням.

Однополюсные автоматические выключатели защелкиваются на одной из горячих шин, обеспечивая 120 вольт в цепь через один горячий провод, обычно черный. Двухполюсные выключатели подключаются к обеим горячим шинам и подают 240 вольт в цепь через два провода, которые различаются по цвету, обычно черному, белому или красному.

Нейтральная шина

Термин «нейтральная шина» часто используется взаимозаменяемо с шиной заземления, потому что во многих коробках выключателей нейтральная шина также служит шиной заземления. Однако есть электрощиты, где это два разных бруска.

Электроэнергия возвращается от устройств в панель через провод нейтральной цепи, обычно белого цвета, подключенный к нулевой шине. Эта планка возвращает электроэнергию обратно в энергосистему через основную нейтральную сеть. Шина заземления — это место, где заканчиваются медные провода цепи.

Сервисный выключатель

Обычно расположенный в верхней части коробки электрического щита, сервисный выключатель или главный выключатель выглядит как очень большой автоматический выключатель. Иногда он может располагаться в нижней части коробки выключателя. Он работает от 100 до 200 ампер и может использоваться для отключения всего питания в доме в случае чрезвычайной ситуации.

Слоты расширения

Если вам нужно увеличить доступную мощность для вашего дома, если вы добавляете комнату или очень большого потребителя электроэнергии, вам также потребуются дополнительные автоматические выключатели. В эти пустые слоты они будут добавлены. Если это так, вам необходимо связаться с местной коммунальной компанией и лицензированным электриком, чтобы добавить дополнительные цепи в ваш дом.

Как работает электрическая панель?

Электроэнергетическая компания подает электроэнергию в ваш дом по линиям электропередач. Это можно сделать над головой через опоры электропередач или под землей через проводники, называемые трубопроводами. Провода проводят электричество через счетчик дома, который вы, скорее всего, найдете там, где электричество входит в дом, и подают его в распределительную коробку. Отсюда мощность распределяется по всему дому на цепи или подпанели.

Линии электропередач подключаются к счетчику, а затем главный автоматический выключатель отключает электричество от счетчика, чтобы замкнуть цепь. Затем это подается на заряженные шины, которые, в свою очередь, подают электричество на остальные автоматические выключатели.

Самая распространенная функция распределительной коробки, о которой обычно знают люди, — это возможность переключать выключатель или заменять предохранитель в случае его срабатывания или перегорания. Это обычно заставляет электричество вернуться. Как это работает, через эффекты тока и мощности. Увеличение мощности требует увеличения схемы, а это означает, что ток также должен увеличиваться. По мере увеличения тока температура в цепи повышается.

Каждый автоматический выключатель имеет металлическую полосу, изготовленную из двух разных металлов. По мере повышения температуры два металла расширяются с разной скоростью, поэтому полоса изгибается до тех пор, пока не толкнет выключатель в открытое положение, то есть выключатель сработает.

Если это происходит часто, это может быть признаком того, что ваша электрическая система нуждается в обновлении или в вашем доме требуется замена электропроводки.

Имя *

Фамилия *

Электронная почта *

Телефон *

Тип проекта * Тип проекта * CommercialResidentialInalIndustrial

Адрес проекта *

City *

STATESTATECA

.
