Диоды полупроводниковые инфракрасные излучающие. Основные размеры – РТС-тендер

Обозначение: ГОСТ 23448-79
Статус: действующий
Название русское: Диоды полупроводниковые инфракрасные излучающие. Основные размеры
Название английское: Semiconductor infra-red emitting diodes. Basic dimensions
Дата актуализации текста: 06.04.2015
Дата актуализации описания: 01.01.2021
Дата издания: 01.08.1993
Дата введения в действие: 01.01.1981
Область и условия применения: Настоящий стандарт распространяется на полупроводниковые инфракрасные излучающие диоды и устанавливает габаритные и присоединительные размеры их корпусов
Опубликован: официальное изданиеМ. : Издательство стандартов, 1993 год
Утверждён в: Госстандарт СССР

ГОСТ 23448-79

Группа Э02

Дата введения 1981-01-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством электронной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 29.01.79 N 302

3. Срок проверки — 1991 г.; периодичность проверки — 5 лет

4. Стандарт соответствует международному стандарту МЭК 191-2

5. ВВЕДЕН ВПЕРВЫЕ

6. ПЕРЕИЗДАНИЕ (август 1993 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в феврале 1983 г., марте 1984 г., июне 1985 г., апреле 1986 г., июне 1990 г. (ИУС 6-83, 6-84, 9-85, 8-86, 9-90)

1. Настоящий стандарт распространяется на полупроводниковые инфракрасные излучающие диоды (далее — диоды) и устанавливает габаритные и присоединительные размеры их корпусов.

Корпуса диодов КДИ-2, КДИ-3, КДИ-12 соответствуют Публикации МЭК 191-2, за исключением расстояния между выводами.

(Измененная редакция, Изм. N 3).

2. Габаритные и присоединительные размеры корпусов диодов должны соответствовать указанным на черт.2, 4, 5, 8-10, 12-16.

Допускается уменьшать предельные отклонения размеров. Форму и размеры выводов в зоне не устанавливают (см. черт.2, 4, 5, 8-10, 12-16). Форму поверхности диода в зоне не устанавливают.

(Измененная редакция, Изм. N 1, 2, 3, 4, 5).

3. Диаметр вывода в зоне не должен быть больше наружного диаметра резьбы (см. черт.8, 12).

(Измененная редакция, Изм. N 3).

4. Условное обозначение корпусов диодов состоит из:

буквы К — корпус полупроводникового прибора;

буквы Д — диод;

буквы И — излучающий;

тире;

цифр, определяющих порядковый номер исполнения.

Мощные высоковольтные выпрямительные диоды 2Д2943 АЕЯР.432120.556ТУ с приемкой ВП

Область применения

Настоящие технические условия (ТУ) распространяются на кремниевые эпитаксиально —
планарные мощные выпрямительные высоковольтные диоды 2Д2943, диодные сборки на их основе
с общим катодом, с общим анодом, по схеме удвоения и однофазные мосты (далее по тексту —
«диоды и диодные сборки») в беспотенциальных герметичных металлокерамических корпусах
с планарными гибкими плоскими выводами, предназначенные для работы в устройствах
преобразовательной техники и электроприводах аппаратуры специального назначения.

Классификация, основные параметры и размеры

Диоды изготавливают одного типа шести типономиналов в корпусах
КТ-111А-1.02*
и шести типономиналов в корпусах КТ-111А-2.02

Диодные сборки изготавливаются трех типов восемнадцати типономиналов в корпусах КТ-111А-1.02*
и восемнадцати типономиналов в корпусах КТ-111А-2.02.

* Диоды и диодные сборки в корпусах типа КТ-111А-1. 02 включены в Решение от 2020 г.
о снятии с производства. В новых разработках не применять!

Диодные сборки с общим катодом относятся к первому типу, диодные сборки с общим анодом
относятся ко второму типу, диодные сборки по схеме удвоения относятся к третьему типу.

Основные и классификационные характеристики диодов и диодных сборок приведены в таблице ниже.

Схемы разводки диодов и диодов в составе диодных сборок в корпусе, нумерация выводов корпуса приведены на рисунках ниже.

Диоды и диодные сборки изготавливаются в исполнении, предназначенные для ручной сборки (монтажа) аппаратуры.

Условное обозначение диодов и диодных сборок при заказе и в конструкторской документации другой продукции:

Диод 2Д2943А АЕЯР.432120.556ТУ.
Диодная сборка 2Д2943АС1 АЕЯР.432120.556ТУ.
Диод 2Д2943А1 АЕЯР.432120.556ТУ.
Диодная сборка 2Д2943АС11 АЕЯР.432120.556ТУ.
Диод 2Д2943А2 АЕЯР.432120.556ТУ.
Диодная сборка 2Д2943АС12 АЕЯР. 432120.556ТУ.

Основные и классификационные параметры диодов и диодных сборок
Условное обозначение	Основные параметры в нормальных климатических условиях¹, буквенное обозначение, единица измерения				Условное обозначение корпуса	Обозначение габаритного чертежа, схема разводки в корпусе, нумерация выводов	Обозначение схемы соединения²
Условное обозначение	U_{обр max}, В	U_пр, В	I_пр, А	I_обр, мА	Условное обозначение корпуса		Обозначение схемы соединения²
Диоды
2Д2943А	200	1,1	12	0,1	КТ-111А-1.02	ПБВК.432122.005ГЧ	Д
2Д2943Б	200	1,1	20	0,1
2Д2943В	400	1,3	8	0,1
2Д2943Г	400	1,3	15	0,1
2Д2943Д	600	1,3	8	0,1
2Д2943Е	600	1,3	15	0,1
2Д2943А1	200	1,1	12	0,1	КТ-111А-2. 02	ПБВК.432122.006ГЧ	Д
2Д2943Б1	200	1,1	20	0,1
2Д2943В1	400	1,3	8	0,1
2Д2943Г1	400	1,3	15	0,1
2Д2943Д1	600	1,3	8	0,1
2Д2943Е1	600	1,3	15	0,1
Сборки с общим катодом
2Д2943АС1	200	1,1	12	0,1	КТ-111А-1.02	ПБВК.432122.005ГЧ	ОК
2Д2943БС1	200	1,1	20	0,1
2Д2943ВС1	400	1,3	8	0,1
2Д2943ГС1	400	1,3	15	0,1
2Д2943ДС1	600	1,3	8	0,1
2Д2943ЕС1	600	1,3	15	0,1
2Д2943АС11	200	1,1	12	0,1	КТ-111А-2. 02	ПБВК.432122.006ГЧ	ОК
2Д2943БС11	200	1,1	20	0,1
2Д2943ВС11	400	1,3	8	0,1
2Д2943ГС11	400	1,3	15	0,1
2Д2943ДС11	600	1,3	8	0,1
2Д2943ЕС11	600	1,3	15	0,1
Сборки с общим анодом
2Д2943АС2	200	1,1	12	0,1	КТ-111А-1.02	ПБВК.432122.005ГЧ	ОА
2Д2943БС2	200	1,1	20	0,1
2Д2943ВС2	400	1,3	8	0,1
2Д2943ГС2	400	1,3	15	0,1
2Д2943ДС2	600	1,3	8	0,1
2Д2943ЕС2	600	1,3	15	0,1
2Д2943АС21	200	1,1	12	0,1	КТ-111А-2. 02	ПБВК.432122.006ГЧ	ОА
2Д2943БС21	200	1,1	20	0,1
2Д2943ВС21	400	1,3	8	0,1
2Д2943ГС21	400	1,3	15	0,1
2Д2943ДС21	600	1,3	8	0,1
2Д2943ЕС21	600	1,3	15	0,1
Сборки по схеме удвоения
2Д2943АС3	200	1,1	12	0,1	КТ-111А-1.02	ПБВК.432122.005ГЧ	СУ
2Д2943БС3	200	1,1	20	0,1
2Д2943ВС3	400	1,3	8	0,1
2Д2943ГС3	400	1,3	15	0,1
2Д2943ДС3	600	1,3	8	0,1
2Д2943ЕС3	600	1,3	15	0,1
2Д2943АС31	200	1,1	12	0,1	КТ-111А-2. 02	ПБВК.432122.006ГЧ	СУ
2Д2943БС31	200	1,1	20	0,1
2Д2943ВС31	400	1,3	8	0,1
2Д2943ГС31	400	1,3	15	0,1
2Д2943ДС31	600	1,3	8	0,1
2Д2943ЕС31	600	1,3	15	0,1

Примечания:

Параметры диодов А1—Е1, А2– Е2, диодов
в составе диодных сборок АС1—ЕС1, АС11—ЕС11, АС12—ЕС12,
АС2—ЕС2, АС21—ЕС21, АС22—ЕС22, АС3—ЕС3, АС31—ЕС31, АС32—ЕС32
соответствуют параметрам одиночных диодов с индексами
А—Е.
Обозначение схемы соединения:
Д — диод.
ОК — диодная сборка из двух диодов с общим катодом.
ОА — диодная сборка из двух диодов с общим анодом.
СУ — диодная сборка из двух последовательно соединенных диодов — схема удвоения.

Все о диодах Шоттки в проектировании и сборке печатных плат

Что такое диод Шоттки?

A Диод Шоттки , также называемый Диод с горячей несущей , представляет собой полупроводниковый диод, образованный соединением полупроводника с металлом. Он имеет низкое прямое падение напряжения и очень быстрое переключение. Когда приложено достаточное прямое напряжение, ток течет в прямом направлении. Кремниевый p-n-диод имеет типичное прямое напряжение 600-700 мВ, а прямое напряжение Шоттки составляет 150-450 мВ. Это более низкое требование к прямому напряжению обеспечивает более высокие скорости переключения и лучшую эффективность системы.

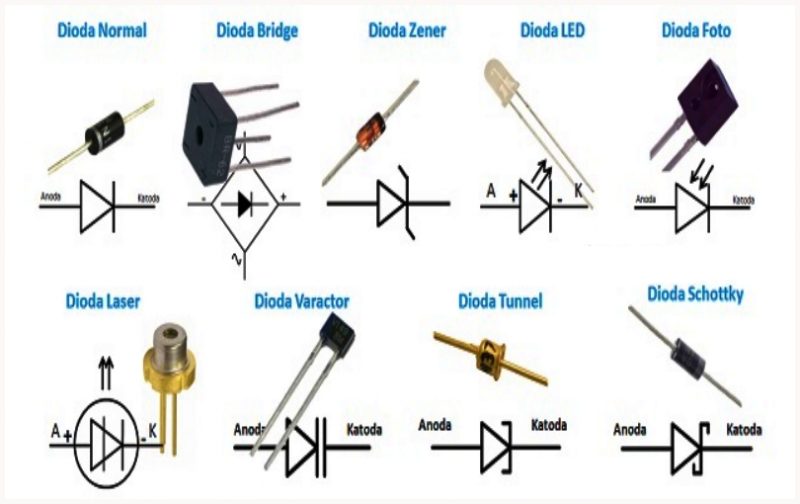

Диоды Шоттки в сборке на печатной плате

На рисунке выше показаны различные типы диодов Шоттки в конструкции и сборке печатной платы. Любые проекты NPI или массового производства, касающиеся компоновки, изготовления и сборки печатных плат, не стесняйтесь обращаться к профессиональным инженерам по продажам MADPCB для получения быстрого предложения, включая гибкую печатную плату, жестко-гибкую плату, сквозное отверстие и плату HDI. У нас нет минимального заказа на прототип печатной платы, но у нас есть 5 прототипов печатных плат в сборе.

Назван в честь немецкого физика Вальтера Х. Шоттки (23 июля 1886 г. — 4 марта 1976 г.).

Как это работает?

Типичный диод объединяет полупроводники p-типа и n-типа, образуя p-n переход. В диоде Шоттки металл заменяет полупроводник р-типа. Этот металл может варьироваться от платины до вольфрама, молибдена, золота и т. д.

Когда металл соединяется с полупроводником n-типа, образуется переход m-s. Это соединение называется 9.0003 Барьер Шоттки . Поведение барьера Шоттки будет различаться в зависимости от того, находится ли диод в несмещенном, прямом или обратном смещении.

Состояние прямого смещения : Подключение положительной клеммы батареи к металлу, а отрицательной клеммы к полупроводнику n-типа создаст состояние прямого смещения. В этом состоянии электроны могут пересечь переход от n-типа к металлу, если приложенное напряжение больше 0,2 вольта. Это приводит к протеканию тока, типичному для большинства диодов.
Состояние обратного смещения : Подсоединение отрицательной клеммы батареи к металлу, а положительной клеммы к полупроводнику n-типа создаст состояние обратного смещения. Это состояние расширяет барьер Шоттки и препятствует прохождению электрического тока. Однако, если обратное напряжение смещения продолжает расти, это может в конечном итоге разрушить барьер. Это позволит току течь в обратном направлении и может повредить компонент.

Применение

Ограничение напряжения : В то время как стандартные кремниевые диоды имеют падение напряжения в прямом направлении около 0,7 В, а германиевые диоды — 0,3 В, падение напряжения на диодах Шоттки при прямом смещении около 1 мА находится в диапазоне от 0,15 В до 0,46 В, что делает их полезными в приложениях ограничения напряжения и предотвращения насыщения транзисторов. Это связано с более высокой плотностью тока в диоде Шоттки.
Защита от обратного тока и разрядки : Благодаря низкому падению прямого напряжения на диодах Шоттки меньше энергии теряется в виде тепла, что делает их наиболее эффективным выбором для приложений, чувствительных к КПД. Например, они используются в автономных («автономных») фотоэлектрических (PV) системах для предотвращения разряда батарей через солнечные панели в ночное время, называемых « блокирующими диодами ». Они также используются в системах, подключенных к сети, с несколькими параллельно соединенными цепочками, чтобы предотвратить протекание обратного тока из соседних цепочек через экранированные цепочки в случае выхода из строя «шунтирующих диодов».
Импульсные источники питания : Диоды Шоттки также используются в качестве выпрямителей в импульсных источниках питания. Низкое прямое напряжение и быстрое время восстановления приводят к повышению эффективности. Их также можно использовать в схемах «ИЛИ» источника питания в продуктах, которые имеют как внутреннюю батарею, так и вход сетевого адаптера или аналогичные. Однако большой обратный ток утечки представляет собой проблему в этом случае, так как любая схема измерения напряжения с высоким импедансом увидит напряжение от другого источника питания через диодную утечку.
Схемы выборки и хранения : Диоды Шоттки могут использоваться в схемах выборки и хранения на основе диодного моста. По сравнению с обычными диодными мостами на основе PN-перехода, диоды Шоттки могут иметь преимущества. Диод Шоттки с прямым смещением не имеет накопления заряда неосновных носителей. Это позволяет им переключаться быстрее, чем обычные диоды, что приводит к меньшему времени перехода от выборки к шагу удержания. Отсутствие накопления заряда неосновных носителей также приводит к более низкому шагу удержания или ошибке выборки, что приводит к более точной выборке на выходе.
Управление зарядом : Благодаря эффективному управлению электрическим полем диоды Шоттки могут использоваться для точной загрузки или разгрузки одиночных электронов в полупроводниковых наноструктурах, таких как квантовые ямы или квантовые точки.

Параметры диода Шоттки

Ниже вы найдете список параметров, которые следует учитывать при выборе диода Шоттки для вашего следующего электронного проекта:0004 Описание Прямое падение напряжения Спецификация любой детали обеспечивает прямое падение напряжения для заданного тока. Типичное напряжение включения для большинства диодов Шоттки составляет около 0,2 В. Обратный ток утечки Повышение температуры внутри диода Шоттки значительно увеличивает обратный ток утечки. Этот параметр важно учитывать для сохранения целостности вашего устройства. Время обратного восстановления Этот параметр описывает, сколько заряда проходит при переходе из включенного состояния в выключенное. Обычно это измеряется в нано- или пикосекундах. Обратный пробой Найдите параметры под названием Пиковое обратное напряжение или Максимальное блокирующее напряжение постоянного тока, чтобы понять, когда ваш диод позволит току течь в обратном направлении. Емкость Площадь перехода в диоде Шоттки мала, а емкость обычно измеряется в пикофарадах. Емкость будет определена при заданном напряжении в спецификации и важна для радиочастотных приложений. Рабочая температура Типичный диод Шоттки должен поддерживать температуру перехода от 125 до 175℃. Учитывайте это значение при работе над распределением тепла для вашего устройства.

Designation

Commonly encountered schottky diodes include the 1N58xx series rectifiers, such as the 1N581x (1A) and 1N582x (3A) through-hole parts, and the SS1x (1A) and SS3x ( 3А) детали для поверхностного монтажа. Выпрямители Шоттки доступны в различных корпусах для поверхностного монтажа.

Малосигнальные диоды Шоттки, такие как 1N5711, 1N6263, 1SS106, 1SS108 и серии BAT41–43, 45–49, широко используются в высокочастотных устройствах в качестве детекторов, смесителей и нелинейных элементов и заменили германиевые диоды. Они также подходят для защиты от электростатического разряда (ESD) чувствительных устройств, таких как полупроводниковые устройства III-V, лазерные диоды и, в меньшей степени, открытые линии КМОП-схем.

Переходы металл-полупроводник Шоттки представлены в преемниках семейства логических устройств 7400 TTL, сериях 74S, 74LS и 74ALS, где они используются в качестве зажимов Бейкера параллельно с переходами коллектор-база биполярных транзисторов для предотвращения их насыщение, тем самым значительно уменьшая их задержки выключения.

Альтернативы

Если требуется меньше рассеиваемой мощности, вместо этого можно использовать полевой МОП-транзистор и схему управления в режиме работы, известном как активное выпрямление.

Супердиод, состоящий из PN-диода или диода Шоттки и операционного усилителя, обеспечивает почти идеальную характеристику диода благодаря эффекту отрицательной обратной связи, хотя его использование ограничено частотами, с которыми может работать используемый операционный усилитель.
