Выпрямительный диод — виды, принцип работы и применение
Одним из электронных устройств, широко использующихся в различных схемах, является выпрямительный диод, с помощью которого переменный ток преобразуется в постоянный. Его конструкция создана в виде двухэлектродного прибора с односторонней электрической проводимостью. Выпрямление переменного тока происходит на переходах металл-полупроводник и полупроводник-металл. Точно такой же эффект достигается в электронно-дырочных переходах некоторых кристаллов – германия, кремния, селена. Эти кристаллы во многих случаях используются в качестве основных элементов приборов.
Принцип действия
Необходимый эффект при работе устройства создают особенности p-n перехода. Заключаются в том, что рядом с переходом двух полупроводников встраивается слой, который характеризуется двумя моментами: большим сопротивлением и отсутствием носителей заряда. Далее при воздействии на данный запирающий слой переменного напряжения извне толщина его уменьшается и впоследствии исчезает.
Возрастающий во время этого ток и является прямым током, который проходит от анода к катоду. В случае перемены полярности внешнего переменного напряжения запирающий слой будет больше, и сопротивление неминуемо возрастет.
ВАХ выпрямительного диода (вольт-амперная характеристика) также дает представление о специфике работы выпрямителя и является нелинейной. Выглядит следующим образом: существует две ветви – прямая и обратная. Первая отражает наибольшую проводимость полупроводника при возникновении прямой разницы потенциалов. Вторая указывает на значение низкой проводимости при обратной разнице потенциалов.
Вольт-амперные характеристики выпрямителя прямо пропорциональны температуре, с повышением которой разность потенциалов сокращается. Электрический ток не пройдет через устройство в случае низкой проводимости, но лавинный пробой происходит в случае возросшего до определенного уровня обратного напряжения.
Устройство и конструктивные особенности
Основной элемент конструкции – полупроводник.
Это пластина кристалла кремния или германия, у которого имеются две области р и n проводимости. Из-за этой особенности конструкции она получила название плоскостной.
При изготовлении полупроводника обработка кристалла производится следующим образом: для получения поверхности р-типа ее обрабатывают расплавленным фосфором, а р-типа – бором, индием или алюминием. В процессе термообработки происходит диффузия этих материалов и кристалла. В результате образуется область с р-n переходом между двумя поверхностями с различной электропроводимостью. Полученный таким образом полупроводник устанавливается в корпус. Это обеспечивает защиту кристалла от посторонних факторов воздействия и способствует теплоотводу.
Конструкция (1), внешний вид (2) и графическое отображение выпрямительного диода(3)
Обозначения:
- А – вывод катода.
- В – кристалладержатель (приварен к корпусу).
- С – кристалл n-типа.
- D – кристалл р-типа.
- E – провод ведущий к выводу анода.
- F – изолятор.
- G – корпус.
- H – вывод анода.
Как уже упоминалось, в качестве основы р-n перехода используются кристаллы кремния или германия. Первые применяются значительно чаще, это связано с тем, что у германиевых элементов величина обратных токов значительно выше, что существенно ограничивает допустимое обратное напряжение (оно не превышает 400 В). В то время как у кремниевых полупроводников эта характеристика может доходить до 1500 В.
Помимо этого у германиевых элементов значительно уже диапазон рабочей температуры, он варьируется в пределах от -60°С до 85°С. При превышении верхнего температурного порога резко увеличивается обратный ток, что отрицательно отражается на эффективности устройства. У кремниевых полупроводников верхний порог порядка 125°С-150°С.
Использование сборки
При эксплуатации выпрямительного полупроводникового диода польза извлекается только из половины волн переменного тока, соответственно, безвозвратно теряется более половины входного напряжения.
С целью улучшить качество преобразования переменного тока в постоянный используется сборка из четырех устройств – диодный мост. Выгодно отличается тем, что пропускает ток на протяжении каждого полупериода. Диодные мосты производят в виде комплекта, заключенного в пластиковый корпус.
Принципиальная схема диодного моста
Принцип работы
Проще всего объяснить принцип действия выпрямительных диодов на примере. Для этого смоделируем схему простого однополупериодного выпрямителя (см. 1 на рис. 6), в котором питание поступает от источника переменного тока с напряжением UIN (график 2) и идет через VD на нагрузку R.
Рис. 6. Принцип работы однодиодного выпрямителя
Во время положительного полупериода, диод находится в открытом положении и пропускает через себя ток на нагрузку. Когда приходит очередь отрицательного полупериода, устройство запирается, и питание на нагрузку не поступает. То есть происходит как бы отсечение отрицательной полуволны (на самом деле это не совсем верно, поскольку при данном процессе всегда имеется обратный ток, его величина определяется характеристикой Iобр).
В результате, как видно из графика (3), на выходе мы получаем импульсы, состоящие из положительных полупериодов, то есть, постоянный ток. В этом и заключается принцип работы выпрямительных полупроводниковых элементов.
Заметим, что импульсное напряжение, на выходе такого выпрямителя подходить только для питания малошумных нагрузок, примером может служить зарядное устройство для кислотного аккумулятора фонарика. На практике такую схему используют разве что китайские производители, с целью максимального удешевления своей продукции. Собственно, простота конструкции является единственным ее полюсом.
К числу недостатков однодиодного выпрямителя можно отнести:
- Низкий уровень КПД, поскольку отсекаются отрицательные полупериоды, эффективность устройства не превышает 50%.
- Напряжение на выходе примерно вдвое меньше, чем на входе.
- Высокий уровень шума, что проявляется в виде характерного гула с частотой питающей сети. Его причина – несимметричное размагничивание понижающего трансформатора (собственно именно поэтому для таких схем лучше использовать гасящий конденсатор, что также имеет свои отрицательные стороны).
Его причина – несимметричное размагничивание понижающего трансформатора (собственно именно поэтому для таких схем лучше использовать гасящий конденсатор, что также имеет свои отрицательные стороны).Заметим, что эти недостатки можно несколько уменьшить, для этого достаточно сделать простой фильтр на базе высокоемкостного электролита (1 на рис. 7).
Рис. 7. Даже простой фильтр позволяет существенно снизить пульсации
Принцип работы такого фильтра довольно простой. Электролит заряжается во время положительного полупериода и разряжается, когда наступает черед отрицательного. Емкость при этом должна быть достаточной для поддержания напряжения на нагрузке. В этом случае импульсы несколько сгладятся, примерно так, как продемонстрировано на графике (2).
Приведенное решение несколько улучшит ситуацию, но ненамного, если запитать от такого однополупериодного выпрямителя, например, активные колонки компьютера, в них будет слышаться характерный фон. Для устранения проблемы потребуются более радикальное решение, а именно диодный мост.
Рассмотрим принцип работы этой схемы.
Физико-технические параметры
Основные параметры выпрямительных диодов базируются на таких значениях:
- максимально допустимом значении разницы потенциалов при выпрямлении тока, при котором устройство не выйдет из строя;
- наибольшем среднем выпрямленном токе;
- наибольшем значении обратного напряжения.

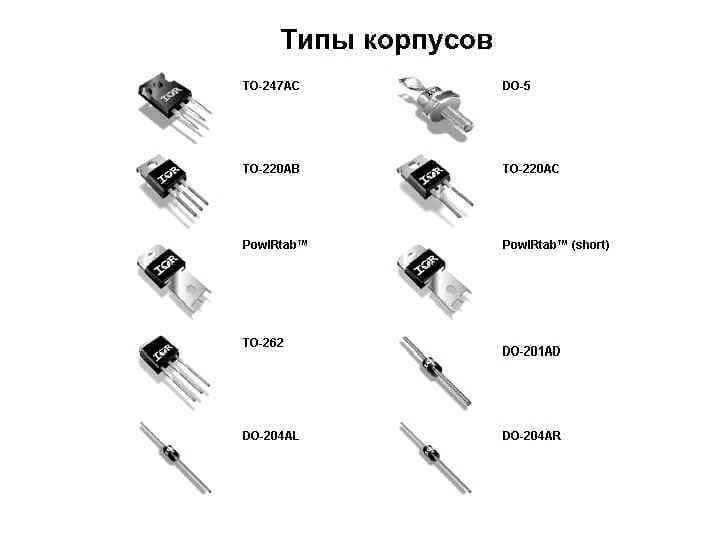

Выпрямители промышленность выпускает с разными физическими характеристиками. Соответственно, устройства имеют разную форму и способ монтажа. Разделяются при этом на три группы:
- Выпрямительные диоды большой мощности. Характеризуются пропускной способностью тока до 400 А и являются высоковольтными. Высоковольтные выпрямительные диоды производятся в корпусах двух видов –штыревом, где корпус герметичный и стеклянный, и таблеточном, где корпус из керамики.
- Выпрямительные диоды средней мощности. Обладают пропускной способность от 300 мА до 10А.
- Выпрямительные диоды малой мощности. Максимально допустимое значение тока – до 300 мА.
Маркировка импортных диодов
В настоящее время широко используются SMD-диоды зарубежного производства. Конструкция элементов выполнена в виде платы, на поверхности которой закреплен чип. Слишком маленькие размеры изделия не позволяют нанести на него маркировку. На более крупных элементах обозначения присутствуют в полном или сокращенном варианте.
В электронике SMD-диоды составляют около 80% всех используемых изделий этого типа. Такое разнообразие деталей заставляет внимательнее относиться к обозначениям. Иногда они могут не совпадать с заявленными техническими характеристиками, поэтому желательно провести дополнительную проверку сомнительных элементов, если они планируются к использованию в сложных и точных схемах. Следует учитывать, что маркировка диодов этого типа может быть разной на совершенно одинаковых корпусах. Иногда присутствует только буквенная символика, без каких-либо цифр. В связи с этим рекомендуется использовать таблицы с типоразмерами диодов от разных производителей.
Для SMD-диодов чаще всего используется тип корпуса SOD123. На один из торцов может наноситься цветная полоса или тиснение, что означает катод с отрицательной полярностью для открытия р-п-перехода. Единственная надпись соответствует обозначению корпуса.
Тип корпуса не играет решающей роли при использовании диода. Одной из основных характеристик является рассеивание некоторого количества тепла с поверхности элемента. Кроме того, учитываются значения рабочего и обратного напряжения, величина максимально допустимого тока через р-п-переход, мощность рассеивания и другие параметры. Все эти данные указаны в справочниках, а маркировка лишь ускоряет поиск нужного элемента.
Выбор выпрямительных диодов
При приобретении устройства необходимо руководствоваться такими параметрами:
- значениями вольт-амперной характеристики максимально обратного и пикового тока;
- максимально допустимым обратным и прямым напряжением;
- средней силой выпрямленного тока;
- материалом прибора и типом монтажа.
В зависимости от физических характеристик на корпус устройства наносится соответствующее обозначение. Каталог с маркировкой выпрямительных диодов представлен в специализированном справочнике. Необходимо знать, что маркировка импортных аналогов отличается от отечественных.
Также стоит обратить внимание на то, что выпрямительные схемы отличаются по количеству фаз:
- Однофазные. Широко применяются для бытовых электроприборов. Существуют диоды автомобильные и для электродуговой сварки.
- Многофазные. Незаменимы для промышленного оборудования, общественного и специального транспорта.
Диод Шоттки
Отдельную позицию занимает диод Шоттки. Изобрели его в связи с растущими потребностями в развивающейся отрасли радиоэлектроники. Основное отличие его от остальных диодов заключается в том, что в его конструкцию заложен металл-полупроводник как альтернатива p-n переходу. Соответственно, диод Шоттки обладает своими, уникальными свойствами, которыми не могут похвастаться кремниевые выпрямительные диоды.
Некоторые из них:
- оперативная возобновляемость заряда благодаря его низкому значению;
- минимальное падение напряжения на переходе при прямом включении;
- ток утечки обладает большим значением.
При изготовлении диода Шоттки применяют такие материалы, как кремний и арсенид галлия, но иногда применяется и германий. Свойства материалов немного отличаются, но в любом случае, максимально допустимое обратное напряжение для выпрямителя Шоттки составляет не более 1200 V.
В противовес всем достоинствам конструкция данного вида имеет и минусы. Например, в сборке моста устройство категорически не воспринимает превышение обратного тока. Нарушение условия приводит к поломке выпрямителя. Также малое падение напряжения происходит при невысоком напряжении около 60-70 V. Если значение превышает этот показатель, то устройство превращается в обыкновенный выпрямитель.
Стоит отметить, что достоинства диода мощного выпрямительного Шоттки значительно превышают недостатки.
Диод-стабилитрон
Для стабилизации напряжения используют специальное приспособление, способное работать в режиме пробоя, – стабилитрон, зарубежное название которого «диод Зенера». Выполняет свою функцию устройство, работая в режиме пробоя при напряжении обратного смещения. Возрастание силы тока происходит в момент пробоя, одновременно опускается до минимума дифференциальное значение, вследствие чего напряжение стабильное и охватывает достаточно серьезный диапазон обратных токов.
Конструкция силового диода
Диод SS14 : характеристики
Данные детали производятся в разных вариантах исполнения. Точечные устройства собираются из пластинки малых габаритов (до 1,5 мм2 площади) германия или кремния и иголки из стали, требуемой для формирования p-n-перехода в месте соприкосновения (электроток через него чаще бывает малым – менее 100 миллиампер). Данные изделия обладают скромными значениями емкости и мощности, из-за чего применяются для электроцепей с высокими частотами.
Есть и плоскостные изделия, отличающиеся большими размерами контактного перехода в силу конструкции – в ней задействована пара пластинок с разными значениями электропроводности. Через такие детали может проходить значительный ток, порой до 6 килоампер.
Конструкцию, создающую p-n-переход, размещают в корпусе устройства, предохраняющем ее от воздействия внешней среды и создающем отведение тепловой энергии. Изделия с малой мощностью размещают в корпусе из пластмассы с гнущимися внешними выводами, средней и высокой – в металлостеклянном. Некоторые мощные диоды имеют металлокерамическое исполнение. На корпусе указывается маркировка, при этом импортные детали и варикапы российского производства имеют различные символьные системы. У иностранных изделий чаще используется маркировка из нескольких разноцветных полос (значения цветов указываются в прилагаемой документации), у российских – цифро-буквенная.
Практическое использование выпрямительного диода
В связи с неудержимым развитием научно-технического прогресса применение выпрямителей затронуло все сферы жизнедеятельности человека.
Диоды силовые выпрямительные эксплуатируются в таких узлах и механизмах:
- в блоках питания главных двигателей транспортных средств (наземных, воздушных и водных), промышленных станков и техники, буровых установок;
- в комплектации диодного моста для сварочных аппаратов;
- в выпрямительных установках для гальванических ванн, используемых для получения цветных металлов или нанесения защитного покрытия на деталь или изделие;
- в выпрямительных установках для очистки воды и воздуха, фильтрах различного рода;
- для передачи электроэнергии на дальние расстояния посредством высоковольтной линии электропередач.
В повседневной жизни выпрямители используют в различных транзисторных схемах. Применяют в основном маломощные устройства как в виде однополупериодного выпрямителя, так и виде диодного моста. Например, диоды выпрямительного блока генератора хорошо известны автолюбителям.
Маркировка SMD диодов — поверхностный монтаж
Основные параметры и характеристики диодов, обозначение диодов и их маркировка.
Содержание
Типы диодов
Основное разделение диодов происходит по их виду. Различают три категории: материал изготовления, площадь p-n перехода и назначение.
Материал
Для производства диодов используют один из четырех исходных полупроводников:
- германий – в маломощных и прецизионных цепях, имеет больший коэффициент передачи;
- кремний – недорогие и долговечные, устойчивы к воздействию температуры, но обладают меньшей проводимостью;
- арсенид галлия – дороже и сложнее кремниевых, высокая радиационная стойкость;
- фосфид индия – в светодиодах и для работы на сверхвысоких частотах.
Каждому материалу в разных системах соответствует своя буква или цифра, которую указывают в начале.
Площадь перехода
Есть два варианта конструкционного размещения катода и анода:
- Точечный диод. Один из электродов в виде узкой иглы вплавляется в кристалл, образуя p-n границу. Она имеет малую площадь, как следствие – высокая рабочая частота. Они почти вышли из применения по причине низкой прочности, уязвимости к перегрузкам и низкому максимальному току.
- Плоскостный диод. Область перехода больше – контакт проходит по площади пластинки полупроводника, соединяемой с кристаллом. Отличаются большей емкостью, низким уровнем помех, малым падением напряжения. Пример – диод Шоттки.
Они почти вышли из применения по причине низкой прочности, уязвимости к перегрузкам и низкому максимальному току.В современной маркировке разделение практически не встречается – плоскостные диоды постепенно вытесняют точечные.
Подтип
Следующее обозначение зависит от назначения прибора. Существует классификация диодов, применяемых в разных областях: туннельные, лазерные, варикапы, стабилитроны. Внутри подтипа также есть разделение – уже по техническим параметрам:
- рабочая частота;
- время восстановления;
- прямой и обратный ток;
- допустимые значения обратного и прямого напряжения;
- температурный режим.
Получается большое количество возможных сочетаний, отсюда – сложность создания единой системы маркировки.
Что такое SMD
Прежде всего, что означает «SMD» и откуда такое странное название? Все очень просто: это аббревиатура от английского выражения Surface Mounted Device, означающего прибор, монтируемый на поверхность.
SMD диод (слева), транзистор и светодиод для поверхностного монтажа
То есть, в отличие от обычной радиодетали, ножки которой вставляются в отверстия в печатной плате и припаиваются с другой ее стороны, smd прибор просто накладывается на контактные площадки, предусмотренные на плате, и с этой же стороны припаивается.
Фрагменты плат, собранных по smd технологии
Технология поверхностного монтажа не только позволила уменьшить габариты элементов и плотность элементов на плате, но и существенно упростила сам монтаж, с которым сегодня легко справляются роботы. Автомат прикладывает электронный компонент к нужному месту платы, разогревает это место ИК светом или лазером до температуры плавления нанесенной на площадки паяльной пасты, и монтаж элемента выполнен.
Робот для smd монтажа к содержанию ↑
Диоды, какие они бывают?
Кроме отдельных выпрямительных диодов их группируют по области применения в один корпус.
Обозначение диодного моста
Например, так изображается диодный мост для выпрямления однофазного напряжения переменного тока. А ниже внешний вид диодных мостов и сборок.
Внешний вид диодного моста
Другим видом выпрямительного прибора является диод Шоттки – предназначен для работы в высокочастотных цепях. Выпускается как в дискретном виде, так и в сборках. Их часто можно встретить в импульсных блоках питания, например БП для персонального компьютера AT или ATX.
Обычно на сборках Шоттки на корпусе указывается его цоколевка и внутренняя схема включения.
Диод Шоттки
Маркировка SMD диодов — справочник кодовых обозначений
Маркировка SMD диодов фирмы Hewlett Packard
# | Конфигурация | Тип корпуса | Цоколевка |
Одиночный диод | SOT23 | D1a | |
2 | Два последовательно включенных диода | SOT23 | D1i |
3 | Два диода с общим анодом | SOT23 | D1j |
4 | Два диода с общим катодом | SOT23 | D1h |
5 | Два отдельных диода | SOT143 | D6d |
7 | Кольцо из четырех диодов | SOT143 | D6c |
8 | Мост из четырех диодов | SOT143 | D6a |
9 | Перевернутая четверка диодов | SOT143 | – |
B | Одиночный диод | SOT323 | D2a |
C | Два последовательно включенных диода | SOT323 | D2b |
E | Два диода с общим анодом | SOT323 | D2c |
F | Два диода с общим катодом | SOT323 | D2d |
K | Два отдельных диода | SOT363 | D7b |
L | Три отдельных диода | SOT363 | D7f |
M | Четыре диода с общим катодом | SOT363 | D7g |
N | Четыре диода с общим анодом | SOT363 | D7h |
P | Мост из четырех диодов | SOT363 | D7i |
R | Кольцо из четырех диодов | SOT363 | D7j |
T | Диод с низкой индуктивностью | SOT363 | – |
U | Последовательно-параллельная пара диодов | SOT363 | – |
Маркировка SMD диодов в цилиндрических корпусах
Тип | 1 полоса | 2 полоса | Эквивалент |
BA682 | Красная | Нет | BA482 |
BA683 | Красная | Желтая | BA483 |
BAS32 | Черная | Нет | 1N4148 |
BAV100 | Зеленая | Черная | BAV18 |
BAV101 | Зеленая | Красная | BAV19 |
BAV102 | Зеленая | Красная | BAV20 |
BAV103 | Зеленая | Желтая | BAV21 |
BB219 | Нет | Нет | BB909 |
Маркировка диодов и диодных сборок
| Наименование | Маркировка | Кол-во диодов | Обратное напр. | Прямой ток | Время рас. | Емкость диода | Корпус |
| LL 4148 | … | один | 70 В | 100 мА | 4 нс | 4,0 пФ | mini-МELF |
| BAS 216 | … | один | 75 В | 250 мА | 4 нс | 1,5 пф | SOD110 |
| BAT254 NEW | … | один | 30 В | 200 мА | 5 нс | 10 пФ | SOD110 |
| BAS 16 | JU/A6 | один | 75 В | 200 мА | 6 нс | 2,0 пФ | SOT23 |
| BAS 21 | JS | один | 200 В | 200 мА | 50 нс | 5 пФ | SOT23 |
| BAV 70 | JJ/A4 | 2 диода | 70 В | 250 мА | 6 нс | 1,5 пФ | SOT23 |
| BAV 99 | JK, JE, A7 | 2 диода | 70 В | 250 мА | 6 нс | 1,5 пФ | SOT23 |
| BAW 56 | JD, A1 | 2 диода | 70 В | 250 мА | 6 нс | 2,0 пФ | SOT23 |
| BAT54S | L44 | 2 шотки | 30 В | 200 мА | 5 нс | 10 пФ | SOT23 |
| BAT54C | L43 | 2 шотки | 30 В | 200 мА | 5 нс | 10 пФ | SOT23 |
| BAV23S | L31 | 2 диода | 200В | 225 мА | 50 нс | 5 пФ | SOT23 |
Маркировка стабилитронов BZX84
| Тип | Маркировка | Uст при 5мА min | Uст при 5мА nom | Uст при 5мА max | Max R ДИФ | Uст в диапазоне -60 … +125°С |
| BZX84C2V7 | W4 | 2,4B | 2,7B | 3,1B | 85 Oм | -0,06% |
| BZX84C3V0 | W5 | 2,8B | 3,0B | 3,2B | 85 Oм | -0,06% |
| BZX84C3V3 | W6 | 3,1В | 3,3В | 3,5В | 85 Ом | -0,06% |
| BZX84C3V9 | W8 | 3,7В | 3,9В | 4,1В | 85 Ом | -0,06% |
| BZX84C4V3 | Z0 | 4,1B | 4,3B | 4,5B | 80 Ом | -0,03% |
| BZX84C4V7 | Z1 | 4,4В | 4,7В | 5,0В | 80 Ом | -0,03% |
| BZX84C5V1 | Z2 | 4,9B | 5,1B | 5,3B | 60 Ом | 0,03% |
| BZX84C5V6 | Z3 | 5,2В | 5,6В | 6,0В | 40 Ом | 0,03% |
| BZX84C6V2 | Z4 | 5,8В | 6,2В | 6,6В | 10 Ом | 0,05% |
| BZX84C6V8 | Z5 | 6,4В | 6,8В | 7,2В | 15 Ом | 0,05% |
| BZX84C7V5 | Z6 | 7,1В | 7,5В | 7,9В | 15 Ом | 0,05% |
| BZX84C8V2 | Z7 | 7,7В | 8,2В | 8,7В | 15 Ом | 0,06% |
| BZX84C9V1 | Z8 | 8,8В | 9,1В | 9,5В | 20 Ом | 0,05% |
| BZX84C10 | Z9 | 9,4В | 10,0В | 10,6В | 20 Ом | 0,07% |
| BZX84C12 | Y2 | 11,4В | 12,0В | 12,7В | 25 Ом | 0,07% |
| BZX84C15 | Y4 | 13,8В | 15,0В | 15,6В | 30 Ом | 0,08% |
| BZX84C18 | Y6 | 16,8В | 18,0В | 19,1В | 45 Ом | 0,08% |
| BZX84C20 | Y8 | 17,8В | 20,0В | 21,0В | 45 Ом | 0,08% |
Маркировка стабилитронов BZT52
| Тип | Маркировка | Uст при 5мА min | Uст при 5мА nom | Uст при 5мА max | Max R ДИФ | Uст в диапазоне -60 … +125°С |
| BZT52-C3V3S | W4 | 3,1B | 3,3B | 3,5B | 95 Oм | -0,055% |
| BZT52-C3V9S | W6 | 3,7B | 3,9B | 4,1B | 95 Oм | -0,050% |
| BZT52-C4V3S | W7 | 4,0В | 4,3В | 4,6В | 95 Ом | -0,035% |
| BZT52-C4V7S | W8 | 4,4В | 4,7В | 5,0В | 75 Ом | -0,015% |
| BZT52-C5V1S | W9 | 4,8B | 5,1B | 5,4B | 60 Ом | -0,005% |
| BZT52-C6V8S | WB | 6,4B | 6,8B | 7,2B | 8 Ом | 0,045% |
Как проверить SMD компоненты
Таблицы буквенных обозначений радиодеталей
⇩ Скачать зарубежные
⇩ Скачать отечественные
см.
также Графические обозначения радиодеталей
Обозначения элементов полупроводниковых приборов
Таблица 1
Наименование | Обозначение |
1. (Исключен, Изм. N 2). | |
2. Электроды: | |
база с одним выводом | |
база с двумя выводами | |
Р-эмиттер с N-областью | |
N-эмиттер с P-областью | |
несколько Р-эмиттеров с N-областью | |
несколько N-эмиттеров с P-областью | |
коллектор с базой | |
несколько коллекторов, например, четыре коллектора на базе | |
3. Области: | |
область между проводниковыми слоями с различной электропроводностью | |
Переход от Р-области к N-области и наоборот | |
область собственной электропроводности (I-область): | |
1) между областями с электропроводностью разного типа PIN или NIP | |
2) между областями с электропроводностью одного типа PIP или NIN | |
3) между коллектором и областью с противоположной электропроводностью PIN или NIP | |
4) между коллектором и областью с электропроводностью того же типа PIP или NIN | |
4. | |
обогащенного типа | |
обедненного типа | |
5. Переход PN | |
6. Переход NP | |
7. Р-канал на подложке N-типа, обогащенный тип | |
8. N-канал на подложке P-типа, обедненный тип | |
9. Затвор изолированный | |
10. Исток и сток | |
Примечание. Линия истока должна быть изображена на продолжении линии затвора, например: | |
11. Выводы полупроводниковых приборов: | |
электрически не соединенные с корпусом | |
электрически соединенные с корпусом | |
12. |
Канал проводимости для полевых транзисторов:
Вывод корпуса внешний. Допускается в месте присоединения к корпусу помещать точку(Измененная редакция, Изм. N 2, 3).
3, 4. (Исключены, Изм. N 1).
________________
* Таблицы 2, 3. (Исключены, Изм. N 1).
5. Знаки, характеризующие физические свойства полупроводниковых приборов, приведены в табл.4.
Принцип работы стабилитрона
Рассмотрим принцип работы стабилитрона на примере схемы его включения и вольт-амперной характеристике. Для выполнения своей основной функции стабилитрон VD соединяется последовательно с резистором Rб и вместе они подключаются к источнику входного нестабилизированного напряжения Uвх. Уже стабилизированное выходное напряжение Uвых снимается только с выводов 2, 3 VD. Поэтому нагрузка Rн подключается к соответствующим точкам 2 и 3. Как видно из схемы, VD и Rб образуют делитель напряжения. Только сопротивление стабилитрон имеет не постоянно значение и называется динамическим, поскольку зависит от величины электрического тока, протекающего через полупроводниковый прибор.
Величина напряжения Uвх, подаваемого на стабилитрон с резисторов должна быть выше на минимум на пару вольт выходного напряжения Uвых, в противном случае полупроводниковый прибор VD не откроется и не сможет выполнять свою основную функцию.
Допустим, в какой-то произвольный момент времени на выходах 1 и 3 значение Uвх начало возрастать. В схеме начнут протекать следующие процессы. С ростом напряжения согласно закону Ома начнет возрастать ток, назовем его входным током Iвх. С увеличением ток возрастет падение напряжения на резисторе Rб, а на VD она останется неизменным (это будет пояснено далее на характеристике), поэтому и Uвых останется на прежнем уровне. Следовательно, прирост входного напряжения упадет или погасится на резисторе Rб. Поэтому Rб называют гасящим или балластным.
Теперь, допустим, изменилась нагрузка, например, снизилось сопротивление Rн, соответственно возрастет и ток Iн. В этом случае снизится ток, протекающий стабилитрон Iст, а Iвх останется практически без изменений.
Из чего состоит диод
В нашем мире встречаются вещества, которые отлично проводят электрический ток. Сюда в основном можно отнести металлы, например, серебро, медь, алюминий, золото и так далее. Такие вещества называют проводниками. Есть вещества, которые ну очень плохо проводят электрический ток – фарфор, пластмассы, стекло и так далее. Их называют диэлектриками или изоляторами. Между проводниками и диэлектриками находятся полупроводники. Это в основном германий и кремний.
После того, как германий или кремний смешивают с мельчайшей долей мышьяка или индия, образуется полупроводник N-типа, если смешать с мышьяком; или полупроводник P-типа, если смешать с индием.
Теперь если эти два полупроводника P и N -типа приварить вместе, на их стыке образуется PN-переход. Это и есть строение диода. То есть диод состоит из PN-перехода.
строение диода
Полупроводник P-типа в диоде является анодом, а полупроводник N-типа – катодом.
Давайе вскроем советский диод Д226 и посмотрим, что у него внутри, сточив часть корпуса на наждачном круге.
диод Д226
Вот это и есть тот самый PN-переход
PN-переход диода
Диоды иностранных производителей
Похожий принцип с некоторыми отличиями используется в системе маркировки диодов импортного образца. Отличают три стандарта:
- JEDEC – американский. Каждый диод представлен в виде набора обозначений в виде 1NXY, где X – это серийный номер, а Y – модификация. Первые два символа есть у всех приборов, поэтому в цветовой маркировке их не учитывают. Каждой цифре или литере соответствует свой цвет, согласно таблице.
- PRO-ELECTRON – европейский. Две буквы в начале – материал и подкатегория диода. Серийный номер может иметь вид значения от 100 до 999 (бытовые приборы) либо с добавлением литер (Z10-A99), подразумевающих промышленное применение. Каждое из значений кодируется в цветовой элемент.
- JIS – японский. Заметно отличается от предыдущих – в начале указывается функциональный тип: фотодиод, обычный диод, транзистор или тиристор. Затем идет S – обозначение полупроводника; следующая литера – тип прибора внутри категории, затем серийный номер и буква модификации (одна или две).
Затем идет S – обозначение полупроводника; следующая литера – тип прибора внутри категории, затем серийный номер и буква модификации (одна или две).Цветовая маркировка по зарубежным системам
Запомнить все сочетания практически невозможно. Если усвоить хотя бы основные соответствия, разобраться в назначении диода удастся гораздо быстрее.
Диоды полупроводниковые
Такие устройства являются максимально простыми, они известны большому количеству радиолюбителей. Имеется цилиндрическое основание, дисковая форма, на ножках нанесены обозначения диодов. Метки максимально понятны и заметны. То, каким цветом оформлен корпус, совершенно не играет никакой роли. На низкую мощность будет указывать небольшой размер.
Если говорить о довольно мощном диоде, то идет речь о наличии резьбы под гайку. Как правило, это нужно для крепления радиатора. Для осуществления работы системы охлаждения используются навесные элементы. На данный момент потребляемая мощность последовательно падает, соответственно, размеры корпусов любого прибора уменьшаются.
Благодаря этому можно использовать стекло. Такой материал будет дешевле, прочнее и намного безопаснее при использовании.
Нюансы
В дополнение к таким обозначениям диодов используются также некоторые графические показатели. Благодаря им, можно решить задачу и понять, насколько высокой является рабочая точка устройства. Иногда на диоды наносятся данные о том, какая техника производства выбрана, какой имеется материал корпуса, масса устройства. В принципе, такая информация будет полезна тому, кто создает аппаратуру, любителям такие данные не нужны.
Нужно заметить, что импортные производители работают по другой схеме. Маркировка диода такого типа будет довольно простой, ее значение можно посмотреть в специальной таблице. Именно поэтому аналоги будет отыскать очень легко.
Маркировка светодиодов
В идентификации светодиодов сложностей меньше. Каждый тип обладает характерными внешними отличительными признаками. Различают две категории:
- Цвет SMD-светодиода. В свою очередь, делят на группы по излучению: многоцветные диоды, нейтральный, теплый и холодный белый.
- Размер элемента. По аналогии с зарубежной кодировкой используют 4 цифры, которые обозначают размер в миллиметрах. 3014 – размер 3 х 1.4 мм.
В свою очередь, делят на группы по излучению: многоцветные диоды, нейтральный, теплый и холодный белый.Число перед типом светодиода означает количество на 1 метр ленты. Для устройств с длинными выводами, заключенными в пластмассовый или стеклянный корпус, применяют систему цветовых элементов, ознакомиться с которой можно в таблице.
Пример цветовой маркировки светодиодов
Маркировка диодов анод катод
Каждый диод, как и резистор, оборудован двумя выводами – анодом и катодом. Эти названия не следует путать с плюсом и минусом, которые означают совершенно другие параметры.
Тем не менее, очень часто требуется определить точное соответствие каждого диодного вывода. Существует два способа определения анода и катода:
- Катод маркируется полоской, которая заметно отличается от общего цвета корпуса.
- Второй вариант предполагает проверку диода мультиметром. В результате, не только устанавливается местонахождение анода и катода, но и проверяется работоспособность всего элемента.
В результате, не только устанавливается местонахождение анода и катода, но и проверяется работоспособность всего элемента.Таможенное постановление штаб-квартиры h247338 — Отзыв NY N149155; Отмена предпочтения НАФТА; обработка в другой стране;
OT:RR:CTF:VS h247338 KSG
Mr. John Peterson
Neville Peterson LLP
17 State Street, 19th Floor
New York, NY 10004
Отзыв NY N14; Отмена предпочтения НАФТА; обработка в другой стране;
Уважаемый г-н Петерсон!
Это касается Постановления N149 штата Нью-Йорк (Нью-Йорк).155 от 15 марта 2011 г., которое таможенная служба рассмотрела и признала ошибочным. Поэтому мы отзываем NY N149155. Поскольку этот отзыв осуществляется в течение 60 календарных дней после вынесения постановления, процедуры публикации, изложенные в 19 CRR 177.12(b), не требуются. Это постановление отменяет NY N149155.
ФАКТЫ:
MicroSemi импортирует дискретные полупроводники («диоды»), которые она производит в США, а затем отправляет в Ирландию для тестирования и некоторой дополнительной обработки.
Для целей этого постановления мы принимаем, что диоды классифицируются в подзаголовке 8541.10 Гармонизированной тарифной сетки США («HTSUS»). Диоды продаются по нескольким различным каналам торговли, включая рынок коммерческой электроники, военный рынок и рынок космической техники. Они имеют множество различных применений, в том числе в качестве диодов, транзисторов, реле и устройств защиты от перенапряжения.
Тестирование, проводимое в Ирландии, зависит от того, в каком сегменте рынка будет предлагаться продукция. В Ирландии продукты тестируются с использованием процесса JANS/ESA, который может занять от нескольких дней до нескольких недель. Испытания включают в себя визуальный осмотр, стабилизационный отжиг, испытание на тепловой удар, испытание на грубую утечку, электрическое испытание постоянным током, испытание на резкость/стабильность, испытание на перенапряжение, проверку готовности к испытанию и испытание емкости. Товары очищаются и маркируются, чтобы указать, что они были протестированы.
Затем товары проходят дополнительный внешний визуальный осмотр, проверку размеров и сериализации, проверку чтения/записи, проверку HTRP, дополнительную проверку чтения/записи, проверку данных и прожиг, чтобы убедиться, что цепи стабильны. Изделия тестируются на работоспособность при высоких и низких температурах, проводятся дальнейшие электрические испытания, радиографический контроль, испытание «годен/не годен» и тестирование на соответствие/LAT.
После того, как диоды испытаны, они подвергаются гальваническому покрытию и/или погружению в припой. Процесс покрытия придает однородный внешний вид и скрывает любые царапины, вмятины или другие визуальные дефекты, а в некоторых случаях улучшает электрические соединения устройств. Затем диоды импортируются в США
ВЫПУСК:
Импортные диоды, произведенные, как описано выше, имеют право на освобождение от MPF как товары, происходящие в соответствии с НАФТА.
ЗАКОНОДАТЕЛЬСТВО И АНАЛИЗ:
Общее примечание 12, HTSUS, включает статью 401 НАФТА в HTSUS.
Общее примечание 12(а) предусматривает, в соответствующей части:
(i) Товары, которые происходят с территории участника НАФТА в соответствии с условиями подраздела (b) настоящего примечания и которые могут быть маркированы как товары Канады в соответствии с условиях правил маркировки, установленных в постановлениях, изданных министром финансов (независимо от того, маркированы ли товары), и товаров, перечисленных в подпункте (u) настоящего примечания, когда такие товары ввозятся на таможенную территорию Соединенные Штаты и внесены в подзаголовок, для которого ставка пошлины указана в подколонке «Специальная» с последующим символом «CA» в скобках, имеют право на такую ставку пошлины в соответствии с разделом 201 Закона об осуществлении НАФТА.
(ii) Товары, которые происходят с территории участника НАФТА в соответствии с условиями подраздела (b) настоящего примечания и которые могут быть маркированы как товары Мексики в соответствии с правилами маркировки, изложенными в правилах, изданных Министра финансов (независимо от того, маркированы ли товары), и товары, перечисленные в подразделе (u) настоящего примечания, когда такие товары ввозятся на таможенную территорию Соединенных Штатов и включаются в подзаголовок, для которых установлена ставка пошлины, указанной в подколонке «Специальная», за которой следует символ «MX» в скобках, имеют право на такую ставку пошлины в соответствии с разделом 201 Закона о реализации НАФТА.
Общее примечание 12(b), HTSUS, содержит в соответствующей части:
Для целей настоящего примечания товары, ввозимые на таможенную территорию Соединенных Штатов, подлежат тарифному режиму и количественным ограничениям, установленным в тарифной таблице, как «товары, происходящие с территории участника НАФТА», только если—
… (ii) они были преобразованы на территории Канады, Мексики и/или Соединенных Штатов таким образом, чтобы —
(A), за исключением случаев, предусмотренных в подразделе (f) настоящего примечания, каждый из непроисходящих материалов, использованных в производство таких товаров подвергается изменению тарифной классификации, описанной в подразделах (r), (s) и (t) настоящего примечания или правил, изложенных в нем, или
(B) товары в остальном удовлетворяют применимым требованиям подразделов (r), (s) и (t), если не требуется изменение тарифной классификации, и товары удовлетворяют всем остальным требованиям настоящего примечания; или…
…Имеются товары, перечисленные в подразделах (u) настоящего примечания и отвечающие всем остальным требованиям настоящего примечания.
(u) Для целей подраздела (b)(v) настоящего примечания, несмотря на положения подраздела (t) выше, машины для автоматической обработки данных, устройства для автоматической обработки данных и их части, которые классифицируются в тарифные положения, перечисленные в первой колонке и описанные напротив таких положений, когда вышеуказанные ввозятся на таможенную территорию Соединенных Штатов с территории Канады или Мексики, считаются товарами происхождения для целей настоящего примечания:…
(11) 8541.10….
Кроме того, GN 12(l) предусматривает, что товар не считается товаром местного происхождения по причине того, что он подвергся производству, которое удовлетворяет требованиям настоящего примечания, если после этого производства товар подвергается дальнейшему производству или любой другой операции за пределами территории сторон НАФТА, за исключением разгрузки, перегрузки или любой другой операции, необходимой для сохранения его в хорошем состоянии или для транспортировки товара на территорию Канады, Мексики и/или Соединенных Штатов.
Поэтому, как правило, дополнительная обработка в Ирландии делает товар непроисходящим в соответствии с GN 12(l).
Однако правило субпозиций для товаров подсубпозиций с 85.41.10 по 8541.60, изложенное в GN 12(t), гласит, что для товаров, классифицированных в подсубпозициях с 8541.10 по 8541.60 или с 8542.31 по 8542.39, товары, квалифицируемые в соответствии с такими правилами, могут подвергаться дальнейшему производству за пределами территории сторон и при импорте на территорию стороны будут происходить с территории стороны при условии, что такое дальнейшее производство не привело к изменению субпозиции за пределами этой группы. Адвокат заявляет, что диоды производятся в США, а затем обрабатываются в Ирландии.
В этом случае импортируемые товары квалифицируются как происходящие в соответствии с правилом специальной подсубпозиции, установленным в GN12(t). Соответственно, мы согласны с адвокатом в том, что правило подзаголовка означает, что переработка в Ирландии не исключает в данном случае импортированных диодов из рассмотрения в качестве исходного товара в соответствии с НАФТА.
Тем не менее, изучив преференциальное правило, изложенное в GN 12(b), мы должны затем определить, соответствуют ли импортируемые товары маркировке товаров Канады или Мексики. Мы обращаемся к Правилам маркировки НАФТА, содержащимся в 19CFR Часть 102 Правил CBP при определении маркировки импортируемых товаров.
Раздел 102.11 устанавливает Общие правила определения страны происхождения импортируемых товаров, за исключением текстильных товаров, на которые распространяются положения § 102.21. Поскольку импортные товары не полностью получены или произведены в одной стране НАФТА или произведены исключительно из местных материалов, поскольку они далее перерабатываются в Ирландии, 19 CFR 102.11 (a) (1) и (2) неприменимы.
Мы переходим к § 102.11(a)(3), который предусматривает, что страной происхождения товара является страна, в которой: Каждый иностранный материал, включенный в этот товар, подвергается соответствующему изменению в тарифной классификации, изложенному в § 102.20 и удовлетворяет любым другим применимым требованиям этого раздела, и все другие применимые требования этих правил удовлетворены.
Импортный товар классифицируется в подзаголовке 8541.10, HTSUS, и, следовательно, применимое правило, изложенное в § 102.20, в соответствующей части: 8541 – 8542 … Замена смонтированного чипа, кристалла или пластины, классифицированных в товарной позиции 8541 или 8542; или
Замена запрограммированной микросхемы «постоянной памяти» (ПЗУ) на незапрограммированную микросхему «программируемой постоянной памяти» (ППЗУ); или
Замена любого другого товара товарных позиций с 8541 по 8542 из любой другой субпозиции, включая другую субпозицию в этой группе.
Поскольку все приведенные выше правила требуют как минимум изменения подзаголовка, ни одно из правил изменения тарифа в данном случае не выполняется. Применение иерархии, изложенной в 19CFR 102.11, мы должны затем изучить 102.11(b), чтобы определить страну происхождения импортируемого товара. Формулировка 19 CFR 102.11(b)(1) определяет страну происхождения на основе единственного материала, который придает товару основной характер.
Диод американского происхождения придает товару существенный характер и определяет страну происхождения импортируемого товара. Соответственно, страной происхождения импортируемого товара в соответствии с 19 CFR 102.11 будет США.0008
Адвокат утверждает, что преференция NAFTA, изложенная в 19 CFR 102.19, применяется для определения того, какой индикатор специальной программы будет использоваться для ввоза импортируемых диодов.
Однако мы находим, что формулировка 19 CFR 102.19 не применима к настоящему делу. Первый абзац, раздел (а), применяется к товарам происхождения, для которых ни одна страна НАФТА не была определена в соответствии с 19 CFR 102.11(a) или (b), что здесь не так, поскольку США являются страной происхождения. Второй абзац, параграф (b), применяется, когда установлено, что товар является продуктом США и был повышен в цене или улучшен в состоянии в Канаде или Мексике. В данном случае не произошло ни одного сценария. Импортные диоды не могут быть помечены как товары Канады или Мексики.
Кроме того, в соответствии с GN 12(u), чтобы считаться происходящим, импортируемые товары должны были быть ввезены в США либо из Мексики, либо из Канады. Поскольку импортируемые диоды ввозятся из Ирландии, они не соответствуют условиям GN 12(u) и также не будут считаться товаром местного происхождения в соответствии с этим положением.
ВЛАДЕНИЕ:
Преимущество NAFTA, изложенное в 19 CFR 102.19, не распространяется на импортные диоды, изготовленные, как описано выше. Импортированные диоды также не будут считаться товарами происхождения в соответствии с GN 12(u). Таким образом, импортируемые диоды не являются товарами происхождения в соответствии с НАФТА. Соответственно, импортированные диоды не будут освобождены от платы за обработку товаров.
Это решение должно быть отправлено вашим офисом по почте стороне, запрашивающей внутреннюю консультацию, не позднее 60 дней с даты этого письма. В этот день Управление постановлений и правил сделает решение доступным для персонала CPB, а также для общественности на домашней странице CPB в Интернете по адресу www.
cbp.gov посредством Закона о свободе информации, и другие способы публичного распространения.
ВЛИЯНИЕ НА ДРУГИЕ РЕШЕНИЯ:
NY N149155 от 15 марта 2011 г. настоящим ОТМЕНЯЕТСЯ. Этот отзыв не подпадает под действие положений об уведомлении и комментариях 19USC 1625(c), так как NY N149155 действует менее 60 дней.
С уважением,
Майлз Б. Хармон, Директор,
Отдел коммерческого и торгового содействия
Лазерная маркировочная машина с диодным боковым насосом 50 Вт
использует импортный полупроводниковый модуль, высокоскоростной оптический сканер, переключатель добротности и стержень YAG, обеспечивая быстрое сканирование и высокую точность.
Независимая система циркуляции холодной воды с самоконтролем обеспечивает стабильную работу и отвечает требованиям по длительной эксплуатации. Можно реализовать прецизионное травление и маркировку металлов и неметаллических материалов, программное обеспечение для маркировки с удобным интерфейсом упрощает работу.
Этот продукт широко используется в таких отраслях, как электроника, наручные часы и часы, очки, автомобильные детали, металлообработка пластиковые ключи, медицинские приборы и средства связи.
1. Specification:
Model | MT-DP50 | MT-DP75 | MT-DP100 | |||||||||||||||
Work Area (cm) | 50 × 50/100 × 100/160 × 160/220 × 220 (необязательно) | |||||||||||||||||
Laser Power | 50 Вт-100 Вт (необязательно) | |||||||||||||||||
Wavelength | 1064nm | |||||||||||||||||
Min Line Width | 50µm | |||||||||||||||||
Min Character | 0.2mm | |||||||||||||||||
Скорость маркировки | 300 символов/мин Высота символов 1 мм 1 мм | |||||||||||||||||
Глубина маркировки | ≤0,3 мм | |||||||||||||||||
ПЕРСИЦИЯ ОТВЕТСТВИЯ | ± 0,01 мм | |||||||||||||||||
Laser Diode Pointer | LD: <5MW, (LD RED POINT) | LD: <5MW, (LD RED POINT) | LD: <5MW, (LD RED POINT) | LD: <5MW, (LD RED POINT) | LD: <5MW, (LD RED POINT) | LD: <5MW. | ||||||||||||
Гросс мощность | <2,5 кВт | |||||||||||||||||
Стиль охлаждения | High Precision Tempress Tepring Tomature Lop.0008 | |||||||||||||||||
Operating Temperature | 10℃-45℃ | |||||||||||||||||
Warranty | 12 Months | |||||||||||||||||
Dimension (cm) | 124x53x137 | |||||||||||||||||
Вес (кг) | 250 | |||||||||||||||||
0127
(± 10%)/50 Гц/15a
Поддержка максимум 256 слоев цветоделения в графике, серая графика.
Самостоятельно разработанные шаблоны для печати, мощное редактирование узлов, создание векторного графика и кривые, измененные непосредственно в процессе создания.
Символы, вводимые непосредственно в программное обеспечение, поддерживающие Trule Type, JSF и DMF, поддерживающие самостоятельно созданную базу данных символов и порядок расположения кривых.
Поддержка шрифта штрих-кода (см. штрих-коды 1D и Data matrix, PDF417 2D штрих-коды)
Поддержка заполнения вкладышей и петель.
Поддержка изменяемых текстов. Содержание изменяемых текстов можно определить путем ввода нескольких форм с клавиатуры и серийного номера.
Совместимость с распространенными графическими форматами (bmp, jpg, gif, tga, png, tif и т. д.) и векторной графикой (dxf, dst, plt и т. д.).
Мощная функция обработки изображения (преобразование оттенков серого, преобразование белого и черного изображения, предварительная обработка наклона, обработка узлов и т. д.)0006 Станок для лазерной маркировки Подходит для всех видов металлических материалов (включая редкие металлы), гальванических материалов, материалов для покрытий, материалов для напыления, пластмасс, резины, смолы, керамики и так далее.
