Самые яркие и мощные светодиоды от компании Cree

Основанная в 1987 году в Соединённых Штатах Америки (США) компания Cree, взяла курс на создание полупроводниковых приборов на базе карбида кремния (SiC) и нитрида галлия (GaN). Совместная работа с японскими коллегами способствовала быстрому развитию новой технологии и как результат, появлению первых мощных светодиодов серии XLamp. В 2006 году разработчиками был взят рубеж в 100 лм/Вт, в 2010 г – 200 лм/Вт, а в 2012 г – 250 лм/Вт, преодолев очередной теоретический максимум для кристаллов данного типа. Сегодня Cree удаётся регулярно доказывать теоретикам неисчерпаемые возможности в совершенствовании твердотельных источников света.

Кроме всемирно известных XLamp, американская корпорация удерживает лидерские позиции в производстве слаботочных сверхъярких светодиодов High-Brightness, которые не менее востребованы в конструировании электронной техники. Продукция Cree не ограничена светоизлучающими диодами. В её лабораториях успешно реализуют проекты по созданию высоковольтных диодов Шоттки и СВЧ полевых транзисторов.

Содержание

1 Мощные светодиоды
- 1.1 Однокристальные
- 1.2 Многокристальные
  - 1.2.1 До 4 Вт
  - 1.2.2 Свыше 4 Вт
  - 1.2.3 Высокого напряжения питания (12–46 В)
  - 1.2.4 Цветные
  - 1.2.5 Royal Blue
  - 1.2.6 COB матрицы
2 Светодиоды High-Brightness
- 2.1 PLCC
- 2.2 P4
- 2.3 Круглые
- 2.4 Овальные

Мощные светодиоды

Сделав несколько новаторских открытий за последние 5 лет и предложив миру новые модели светодиодов и светодиодных COB матриц, компании Cree и сейчас удается повышать мощность и эффективность своей продукции. Первая группа светодиодов представлена мощными образцами серии XLamp, которая состоит из нескольких семейств, отличающихся технологией производства, форм-факторами и некоторыми техническими параметрами. В серии XLamp можно выделить две большие группы светоизлучающих диодов: однокристальные и многокристальные.

Однокристальные

Однокристальные светодиоды Cree являются самыми малогабаритными представителями семейства XLamp. Обладая высокой плотностью и интенсивностью свечения, геометрические размеры LED серии XQ составляют 1,6х1,6 мм. Светодиоды данной серии изменили представление о стандартном шаблоне распределения светового потока, направив его ближе к краям. Такой инновационный подход позволяет реализовывать светильники с широким углом свечения, затрачивая меньшее количество светодиодов. Угол свечения LED серии XQ лежит в пределах 100–145°. Одной из последних разработок компании Cree — светодиоды XQ-E High Intensity. Американским инженерам удалось выжать из кристалла крошечного размера мощность в 3 Вт, преобразовав её в световой поток 334 Лм.

Вся линейка светоизлучающих диодов, построенная на одном кристалле, имеет превосходную цветопередачу (CRI 70–90).

Многокристальные

Достигнув отметки в 3000 мА, производители твердотельных источников света стали наращивать мощность путём увеличения напряжения. Американская компания Cree достигла больших результатов и в этом направлении, предложив миру новые стандарты напряжения питания LED. Cree предлагает несколько серий многокристальных светодиодов, рассчитанных на питание от 6 до 72 вольт. Все многокристальные SMD светодиоды с белым свечением от компании Cree можно разделить на три большие подгруппы: с высоким напряжением питания, мощностью до и свыше 4 Вт. В отдельные подгруппы многокристальных светоизлучающих диодов относят мощные COB матрицы, цветные и Royal Blue светодиоды.

До 4 Вт

Линейку светодиодов на нескольких кристаллах, суммарной мощностью до 4 Вт, представляют 6 светоизлучающих диодов в корпусах: MX и ML. По техническим параметрам их объединяет угол свечения, равный 120°, и два возможных цветовых оттенка: холодный и теплый белый. В серии MX найден компромисс между светоотдачей и потребляемой мощностью. Увеличив напряжение питания, разработчикам удалось добиться высокой надёжности без снижения качества света.

Светодиоды серии ML и MX позиционируется на рынке как приборы со средней ценовой стоимостью.

Свыше 4 Вт

Не останавливаясь на достигнутом, Cree продолжила «гонку за люменами» и презентовала новое поколение многокристальных светодиодов мощностью более 4 Вт. Кристаллы серии MT-G – самые крупные представители группы, имеют мощность до 25 Вт.

Новинкой от Cree стали светодиоды серии XHP (Extreme High Power), которая представлена 4 моделями. Самый крупный представитель изготовлен в корпусе 7х7 мм и, потребляя 12 Вт, отдаёт 1710 лм. Появление XHP дало толчок развитию новых осветительных конструкций с меньшими затратами на вторичную оптику и систему охлаждения.

Высокого напряжения питания (12–46 В)

Высоковольтные светодиоды HVW (High-Voltage White) от Cree – это тандем огромного светового потока и небольшого размера корпуса. Имея компактные габариты, они на порядок превзошли светодиодные сборки, благодаря чему стали применяться в производстве ламп-ретрофитов. Лампы с цоколем Е14, Е27 на основе HVW имеют высокий КПД, меньшие габариты драйвера и радиатора, чем аналоги на низковольтных светоизлучающих диодах.

Цветные

Параллельно с модернизацией белых светодиодов, Cree наращивает потенциал цветных LED, которые пользуются спросом в декоративной подсветке интерьеров, внешней подсветке архитектурных объектов и в искусственном освещении растений. Серия XP-E с широким выбором цветов характеризуется высокой светоотдачей в корпусе 3,45х3,45 мм. Серия XQ-E имеет ещё меньшие размеры 1,6х1,6 мм, чем привлекла внимание растениеводов. Компактность и отсутствие куполообразной линзы XQ-E HI позволяет получить направленный пучок света, необходимый для эффективного роста тепличных растений. LED серии MC-E RGB+W и XM–L RGB+W обладают регулировкой цветовой температуры и яркости, а также возможностью излучения холодного белого света.

Royal Blue

Светодиоды XLamp Royal Blue от Cree сведены в отдельную группу ввиду своих конструктивных особенностей, а именно, технологии «удалённого люминофора». Её суть состоит в нанесении люминофора не на кристалл, а на внутреннюю поверхность вторичной оптики. В результате формируется высокоэффективный пучок света с узким «глубоким синим» спектром излучения. Производство XLamp Royal Blue осуществляется в стандартных корпусах XP, XR, XQ, XB, XT, ML и отличается меньшей себестоимостью.

COB матрицы

Технология COB (Chip-on-Board) продолжает совершенствоваться, наращивая мощность за счет совершенствования технологий и увеличения плотности монтажа светодиодов. Компанией Cree линейка COB представлена сериями CXA и CXB. Размер самой большой матрицы CXA равна 34,85х34,85 мм, а её световой поток составляет 12000 лм. Усовершенствованные матрицы CXB изготавливают на новой платформе CS5, но полностью взаимозаменяемы с CXA. Например, специализированный светодиод CXB 3590 Studio – новое поколение линейки COB с индексом CRI больше 95, предназначенный для построения фотоаппаратуры.

Светодиоды High-Brightness

Сверхъяркие светодиоды Cree составляют вторую крупную группу — High-Brightness, представители которой отличаются малой величиной тока от 20 до 70 мА. В группе выделяют 4 линейки светодиодов, которые отличаются вариантом исполнения. Благодаря такой унификации производителям удаётся конструировать конструкции разного форм-фактора и назначения.

PLCC

Линейка PLCC от компании Cree состоит из светодиодов, предназначенных для поверхностного монтажа. Независимо от цвета свечения их собирают на одном или нескольких кристаллах. В линейке представлен большой ассортимент светоизлучающих SMD диодов разных цветов и размеров. Среди новинок стоит выделить RGB диод CLYBA-FKA в корпусе PLCC-6, которые применяют в формировании табло с бегущей строкой.

P4

Следующий представитель сверхъярких светодиодов – SuperFlux, более известный под названием «Пиранья». Корпус из эпоксидного компаунда квадратной формы с вогнутой, выпуклой или овальной линзой равномерно распределяет световой поток под заданным углом рассеивания. Четыре металлических вывода гарантируют надёжность крепления в условиях повышенной вибрации. LED P4 от Cree устанавливают в прожекторах, сигнальных огнях авто и пр.

Круглые

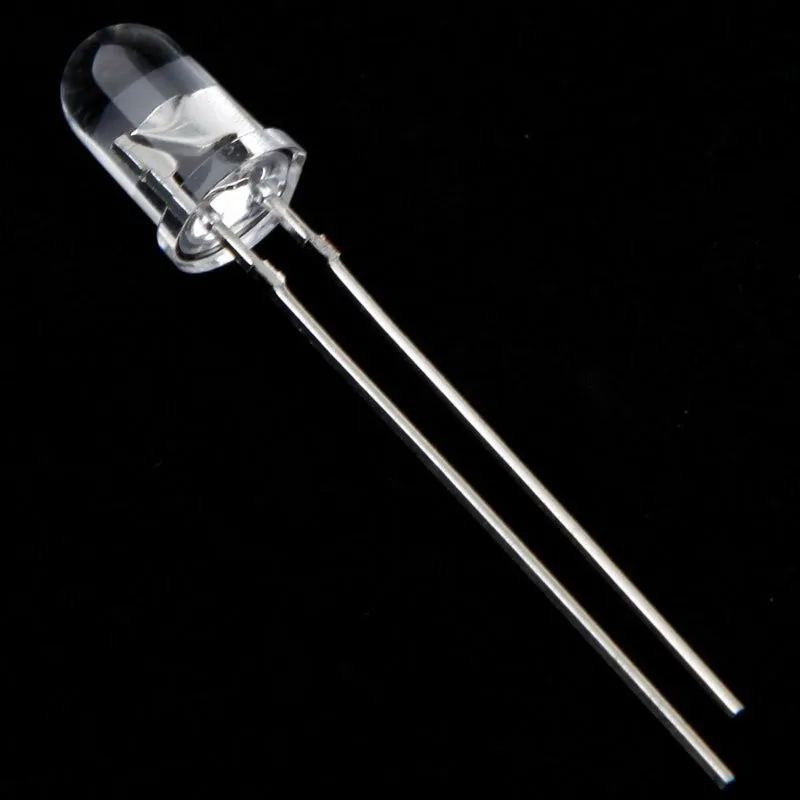

Новое поколение круглых слаботочных светодиодов от Cree обеспечивает превосходное свечение. Их корпус выполнен из оптической эпоксидной смолы диаметром 5 мм. Потребляемый ток составляет всего 20 мА. Цветные круглые светодиоды имеют несколько модификаций, различных по силе света и углу свечения. Белые C535A-WJN и C503D-WAN выпускаются без стопперов, остальные модели оснащены ограничителями на выводах.

Овальные

Производство овальных светодиодов ориентировано на создание LED-экранов больших габаритов, что востребовано при создании рекламных щитов во всем мире. Овальные светодиоды Cree отличаются размером корпуса в 4 мм. Их уникальная конструкция позволяет излучать свет в двух направлениях: по оси X и по оси Y, что отображено в технических характеристиках. Наравне с круглыми аналогами они рассчитаны на ток 20 мА, устойчивы к солнечному свету, перепаду температур и влажности. Овальные светодиоды имеют меньшую силу света из-за большого угла рассеивания.

Американская компания Cree более чем на три четверти обеспечивает мировую потребность в карбиде кремния, пригодном для производства полупроводников, в том числе и светодиодов. Имея полный производственный цикл от выращивания кристаллов до создания светильников, корпорация прямо или косвенно участвует в техническом перевооружении осветительных систем многих предприятий мира.

Снижение себестоимости мощных светодиодов и уменьшение промежутка между разработкой и серийным выпуском – два неоспоримых факта, подтверждающих надёжность сотрудничества с Cree. Компания работает в соответствии с директивой RoHS, которая ограничивает содержание вредных веществ в продукции, поставляемой на рынок.

одновременно фонарик на километр и инфракрасный дальномер

3DNews Технологии и рынок IT. Новости сенсоры и сенсорные системы Представлен первый в мире лазерный диод . ..

Самое интересное в обзорах

28.01.2021 [11:40],

Геннадий Детинич

На выставке CES 2021 компания Kyocera SLD Laser (KSLD) объявила о запуске производства LaserLight — первого в мире полупроводникового источника двойного излучения: белого света и инфракрасного. Новый лазерный диод может одновременно или порознь выдавать луч ярчайшего белого света на дистанцию один километр и, в том же пятне, инфракрасный луч на дальность 250 метров. В последнем случае — это решение для высокоточного дальномера с погрешностью 1 %.

Источник изображения: Kyocera

Эту новую и перспективную продукцию японская Kyocera получила вместе с приобретением молодой американской компании SLD Laser, у истоков создания которой стоял легендарный японский изобретатель сверхъярких синих светодиодов и лауреат Нобелевской премии Сюдзи Накамура (Shuji Nakamura). Накамура получил нобелевку за работу в области светодиодов, но с появлением нового поколения полупроводниковых лазеров он же назвал лазерные диоды новой вехой в истории приборов освещения.

Лазерный диод LaserLight нацелен как на промышленное, так и на бытовое применение. Он подойдёт для фар автомобилей, для освещения домов, улиц, для лидаров в системах помощи водителям и в автопилотах, а также для устройства беспроводной световой связи LiFi со скоростью передачи до 20 Гбит/с. Последнее важно для сетей в больницах, лабораториях и на заводах, где много чувствительного к электромагнитному излучению оборудования. Свет лазера таких помех создавать не будет.

Источник изображения: Kyocera

Диод KSLD LaserLight обеспечивает высокую яркость, безопасный, некогерентный белый свет яркостью 500 люмен с излучением в ближнем инфракрасном диапазоне со средней мощностью до 1 Вт и пиковой мощностью 100 Вт, которые может излучать одновременно или независимо, в зависимости от потребности приложения. Технология источника белого/ИК-излучения LaserLight доступна в нескольких массовых конфигурациях продукта, включая модуль MicroSpot, модуль FiberLight и компонент SMD (устройство для поверхностного монтажа). В основе лазерного диода, добавим, лежит комбинация нитрида галлия (GaN). Ждём интересной продукции.

Источник:

Если вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

Материалы по теме

Постоянный URL: https://3dnews.ru/1031256/predstavlen-perviy-v-mire-lazerniy-diod-s-dvoynim-izlucheniem-odnovremennom-fonarik-na-kilometr-i-infrakrasniy-dalnomer

Рубрики:
Новости Hardware, сенсоры и сенсорные системы,

Теги:
освещение, лазеры, kyocera

← В
прошлое
В будущее →

PLh4D-15W — самая мощная компактная лазерная головка на рынке

Как технический редактор, я стараюсь быть в курсе всех технологий, даже тех, которые, возможно, не слишком актуальны в моей жизни. Я знаю пару человек, которые используют лазерные гравировальные головки в своем малом бизнесе, но я понятия не имел, насколько грязный этот рынок на самом деле, пока один из моих друзей не пожаловался мне, что его снова обокрали! Чтобы узнать больше, я обсудил это со своими друзьями и поболтал с Матеушем Шиманским, генеральным директором Opt Lasers.

Как оказалось, рынок лазерных головок наводнен производителями, которые вводят покупателей в заблуждение, указывая электрическую мощность в названии продукта. Бессознательные пользователи рассматривают мощность как оптическую мощность лазера. Некоторые производители также перегружают лазерные диоды током выше максимального, чтобы обманным путем увеличить рейтинг мощности лазера. К сожалению, это гарантирует преждевременную смерть лазерного диода. Такой переезд значительно снижает их средний срок службы до десятков часов, но критический ущерб может произойти за считанные минуты. Эти производители расплывчато называют менее 100 часов или даже менее 48 часов гарантированного срока службы, скрытого глубоко на их веб-сайтах, что в конечном итоге отпугивает людей от использования синих лазеров.

При покупке синей лазерной гравировальной головки для станка с ЧПУ или 3D-принтера важно всегда проверять как оптическую мощность, так и количество синих лазерных диодов в лазерной головке. Если только один, то максимальная оптическая мощность должна быть 5,5-6 Вт. При двух лазерных диодах оптическая мощность лазерного модуля должна быть 10 Вт, так как будут оптические потери. Как правило, для оптических мощностей выше 6 Вт на каждые 5 Вт оптической мощности должен приходиться один синий лазерный диод.

Если производитель не сообщает, сколько в комплекте лазерных диодов, а оптическая мощность указана выше 6 Вт, значит, они перегружают один лазерный диод, что в значительной степени обеспечивает его преждевременную смерть. Для многодиодных лазерных модулей то же самое будет, если оптическая мощность, деленная на лазерный диод, превышает 5 Вт.

Opt Lasers была основана в 2014 году и является европейским лидером в производстве компактных гравировальных и режущих лазерных головок для станков с ЧПУ и рынков 3D-принтеров. Я разговаривал с их генеральным директором Матеушем Шимански, и он сказал мне: «Промышленному рынку не хватало возможностей высокоэффективных компактных лазеров для маркировки, гравировки или резки. Доступные варианты ориентированы на одиночные мощные лазерные источники, достигающие все более высоких скоростей обработки материалов. Компания Opt Lasers создает возможность изменить отрасль с помощью коротковолновых синих лазерных головок. Высокое поглощение света, низкое энергопотребление, низкие затраты на техническое обслуживание и размер, умещающийся на ладони, делают компактные лазерные головки нестандартным решением для производственной отрасли».

Компания только что выпустила новую лазерную головку мощностью 15 Вт и планирует выпустить компактные лазерные головки мощностью 20 Вт и 30 Вт. Их технология была разработана в рамках исследовательского проекта, финансируемого ЕС (№ ПУИР.01.01.01-00-0988/18-00), а именно «Разработка инновационной технологии многодиодных режуще-гравировальных головок с применением лазерных диодов с длиной волны 450 нм». ».

Давайте поближе познакомимся с их последним продуктом — PLh4D-15W.

Производительность

В мире лазеров мощность изделия говорит о его производительности. Самый мощный лазерный диод, который мы можем получить на рынке, — это лазерный диод мощностью 6 Вт от Nichia, который может стабильно работать при мощности 6 Вт. Лазерный модуль PLh4D-15W размером с ладонь использует и объединяет три лазерных диода Nichia для достижения реальной оптической мощности 15 Вт, что делает его первым в своем роде в мире. Кроме того, он изготовлен из прочных компонентов промышленного класса, включая воздушную камеру, напечатанную на 3D-принтере.

PLh4D-15W использует синий лазерный свет, скорость поглощения которого для многих материалов намного выше, чем у CO2-лазера. Они также удобно меньше, чем обычные ИК (инфракрасные) лазеры, имеют более компактный теплоотвод и более высокую точность лазерной обработки. Эти синие лазерные головки излучают свет с длиной волны 445 нм, который более эффективно поглощается большинством материалов, подвергаемых лазерной резке или гравировке, чем лучи ИК- или CO2-лазеров. Синие лазерные головки также могут служить заменой ИК-лазеров в промышленных приложениях.

Благодаря воздушному соплу высокого давления сжатый воздух ускоряет процесс резки и гравировки, удаляя дым и предотвращая скопление грязи на линзе. нужно чистить только на одну десятую реже. Кроме того, вы получите красивый срез без ожогов краев, так как направленный поток воздуха охлаждает рабочую зону.

Удобство

Co2-лазерные установки очень большие и громоздкие, так как трубка Co2 требует много места. Установка лазерной трубки CO2 на собственный станок с ЧПУ также неудобна из-за ее больших размеров и необходимости сложной системы охлаждения. Раз уж речь идет о гараже, мастерской или небольшом магазине – размер, безусловно, имеет значение. Большинству мелких предпринимателей или любителей просто не хватает места. PLh4D-15W можно установить практически на любой станок с ЧПУ или даже интегрировать в более крупные системы. Благодаря легкому алюминиевому корпусу PLh4D-15W размером с ладонь весит менее 800 г, с ним без труда справится любой станок с ЧПУ.

Основное преимущество лазерных систем Opt Lasers мощностью 30 Вт и 15 Вт заключается в их низком энергопотреблении и отсутствии требований к источнику питания высокого напряжения. PLh4D-15W и PLh4D-30W имеют потребляемую мощность 52,1 Вт и 104 Вт соответственно и могут питаться от настольных блоков питания. Их максимальная потребляемая мощность составляет <85 Вт и <180 Вт соответственно. Напротив, коэффициент преобразования электрической мощности в оптическую для трубчатых CO2-лазеров составляет примерно 7,5%. Таким образом, трубка CO2 оптической мощностью 30 Вт потребляет примерно 400 Вт электроэнергии.

Долговечность

Срок службы лазерного диода соответствует периоду, который длится до тех пор, пока выходная мощность лазерного диода не уменьшится в 2 раза. Без таких проблем, как случайные отказы и более быстрое старение при более высоких температурах, типичный срок службы лазерного диода Срок службы синих лазерных диодов лазера составляет до 20 000 часов, в то время как у среднего лазера со стеклянной трубкой CO2 всего 3 000 часов.

Области применения

PLh4D-15W может резать или гравировать все виды материалов, включая кожу, текстиль, пластик и дерево, и даже такие металлы, как нержавеющая сталь, низкоуглеродистая сталь, инструментальная сталь и алюминий. Следующий выпуск Opt Lasers, компактный лазер с шестью лазерными диодами, PLh4D-30W, запуск которого запланирован на июнь, также сможет делать все вышеперечисленное — еще быстрее — а также гравировать титан и медь, а также может даже применяться для микросварки меди.

В целом, PLh4D-15W является самой мощной компактной лазерной головкой на рынке в долгосрочной перспективе и, возможно, самым универсальным лазером для гравировки на рынке ЧПУ.

Посетите Optlasersgrav. com и Optlasers.com для получения дополнительной информации.

Диодный лазер мощностью 15 Вт (15000 мВт), самый мощный диодный лазер

В 2020 году компания Endurance Lasers изобрела самую мощную систему с двумя лазерными лучами РЕАЛЬНОЙ МОЩНОСТИ 15 Вт (15 000 мВт) 445 нм для эффективной лазерной резки и лазерной гравировки.

Лазерный модуль мощностью 15 Вт (15000 мВт), установленный на ЧПУ 3018 SainSmart (Genmitsu)

ЛУЧШИЕ ПРОДАЖИ! Лучшая лазерная головка для вашего 3D-принтера / станка с ЧПУ / гравировальной рамы.

10 Вт (10000 мВт) «DeLux»
Купить сейчас!
10-ваттный базовый лазер «Invincible»
Купить сейчас!
Инфракрасный лазер DPSS мощностью 10 Вт
Купить сейчас!
15 Вт (15000 мВт) DUOS DIY
Купить сейчас!

Комбинация из 2-х лучей с длиной волны 445 нм.

Лазерный модуль мощностью 15 Вт (15000 мВт)

Лазерная гравировка на стали и нержавеющей стали без пасты для гравировки!

Лазерная гравировка на керамике, коже, акриле и стекле.

Лазер мощностью 15 Вт (15000 мВт), установленный на станке с ЧПУ 3018

Гравюра на бумаге для царапания с лазерным модулем DUOS мощностью 15 Вт (ссылка на Facebook >>>)

15 Ватт Лазерные параметры и настройки

Толщина : 1 мм

Устройство : лазер выносливости 15 Вт DUOS

Air Assist 2,0 (воздушный насос 60L/мин.

Программное обеспечение 2,0 (воздушный насос 60L/мин.

. .20

Изображение 400 DPI / VECTOR 254 Линии на дюйм

Размер : 9 × 13 см

травление :

Скорость 20 000 мм / м

Сила 91%

Пропуск #01

9000

0002 Продолжительность травления: 39 мин

Супер Новогодние предложения! — Скидка 40% на все лазеры Endurance!

Посетите наш магазин 👆

Лазерная технология. Все о насадке Endurance с синим диодным лазером мощностью 15 Вт (15000 мВт).

Мы используем высококачественные лазерные диоды NICHIA NUBM44/47 мощностью 7-8 Вт непрерывного излучения.

Основная идея очень проста: мы объединяем два лазерных луча с поляризацией S&P в призме и получаем один единственный лазерный луч. Это позволяет нам идеально сфокусировать его и получить 9Угол удара 0 градусов о поверхность для резки или гравировки. Это обеспечивает лучшее пятно лазерного луча.

Совместим со всеми 3D-принтерами / станками с ЧПУ и в основном со всеми XY-плоттерами и лазерными гравировальными станками.

См. наш список совместимости ниже

Совместимые 3D-принтеры и станки с ЧПУ — список совместимости

Лазер DUOS мощностью 15 Вт.

Легко подключается, легко подключается. Он имеет предустановленную фокусировку.

The Endurance 15 Вт (15000 мВт), 445 нм, синий «DUOS» версии 1.1 имеет (текущая версия):

Большая одиночная лазерная коробка с печатной платой Mo2.
2 преобразователя DC/DC для охлаждения системы управления ТЕС.
2 воздушных сопла версии 1.0.
Алюминиевый корпус с защитным стеклом.
Усовершенствованный монтажный кронштейн.

Лазерная резка МДФ/фанеры (лазерная фанера) с диодной лазерной головкой мощностью 15 Вт (15000 мВт)

Узнать больше о лазере DUOS мощностью 15 Вт >>>

Самая мощная головка диодного лазера с длиной волны 445 нм – 15 Вт DUOS (15000 мВт) РЕАЛЬНАЯ ВЫХОДНАЯ МОЩНОСТЬ. Комбинация 2 лазерных лучей в 1.

Контроллер Endurance TEC (Peltier). Поддерживает температуру лазера в оптимальном диапазоне

Доступно для 15-ваттных лазеров DUOS с 5 ноября 2021 года. мВт) лазер 93

Первый запуск диодного лазера Endurance мощностью 15 Вт (15000 мВт). Резка [тест] МДФ толщиной 3 мм (3/16 дюйма)

Что внутри 15-ваттной лазерной системы Duos

Видеоролик о Endurance 5 мВт 1 диодная лазерная система

Чертеж и эскиз диодной лазерной головки Endurance мощностью 15 Вт (15000 мВт)

Размеры

Тесты лазерной резки мощностью 15 Вт (15 000 мВт). Резка различных видов фанеры: кедровая, морская, марокканская, МДФ.

Power : 100%

Резка скорости : 500 мм / мин

Air Assist: 60 литров на мин (воздушный компрессор HAILE 93 Мин. Макс. Мин. Макс. Кедровая фанера 3,5 | 1/7’’ 0,39 2 2 3 4 Марокканская фанера (3 слоя)

2,5284 | 1/10’’ 0,48 2 2 3 4 Березовая фанера (3 слоя)

3528 | 1/7’’ 0,7 4 5 6 8 Marine Plywood (3-ply) 1 |1/25’’ 0.85 4 5 – – MDF 3 | 1/8 » 0,87 10——

Кожа и Ceramics Engraving с Andation 15 WATT ITT-ntATT-nate DiATT ITT-ntATTIATT ITTSTRATIO

Гравировка на прозрачном акриле и стекле. Все, что вам нужно знать о лазерной головке Endurance мощностью 15 Вт (15 000 мВт) с синим диодом и длиной волны 445 нм, установленной на специальной раме с ЧПУ.

Live demo of real 15 watt (15000 mw) laser cutting

Наслаждайтесь гравировкой металла с помощью 15-ваттного лазера Duos Endurance.

Окончательное испытание лазерной головки Endurance мощностью 15 Вт (15000 мВт). Мы тщательно проверяем все лазеры перед отправкой.

Техническая информация о диодной лазерной головке Endurance 15 Вт (15000) 445 нм.

5 1202×94 116x

x100

	Version 1.0	Version 1.1
Laser Type	Diode laser	Diode laser
Diode type	NUBM44 / NUBM47	NUBM44 / NUBM47
Laser Optical Peak Power Выход (импульсный)	10000 мВт ± 10 %	10 000 мВт ± 10 %
Laser Optical Average Power Output (CW)	7500mW ± 15%	7500mW ± 15%
Focal Range	30-40 mm	Adjustable (20-50 mm)
Laser Длина волны	445 +- 2 нм	445 +- 2 нм
. любая комбинация)
Operation Time	Tested 48-72 hours continuous	Tested 48-72 hours continuous
Heatup time	1 s	1 s
Voltage	9-18V DC	9 -18V DC
Общее потребление тока	15A (12V)	15A (12V)
Охлаждение	Эффективный фанат (Turbine) + двойной TEC TEC COOLING	Эффективный фанат (Turbine) + Double TEC COOLING	. Охлаждение ТЭО (регулируемое)
Mount	M4 holes on the back	M4 holes on the back + advanced mounting bracket
Installation Process
Laser beam spot	120-125 uM (microns)	100 -125 (микрон)
Регулировка мощности	Печатная плата Endurance Mo1	Печатная плата Endurance MO2
Размеры лазера (Ш x Д x В) мм
Laser Weight	741 g (1. 6 pounds)	825g (1.7 pounds)
Laser Driver	External laser control box (small + big)	External 1 laser control box
Срок службы	10 000 часов	10 000 часов
Техническое обслуживание	Содержите призму в чистоте. Очистите этанолом	Сохраните выходное окно. Очистить этанолом
Air Assist	Воздушное сопло Endurance, версия 1.	2x Воздушное сопло Endurance, версия 1.
Критическая температура для работы лазера	40-45C (выключите лазер, если температура превысит этот диапазон)	4 40-45C (turn off the laser if the temperature exceed that range)
Idle temperature	10-25C	10-25C
