Не прозванивается
Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность. Проверить целостность цепи можно было и раньше, используя режим замера сопротивления — омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал — зуммер, от сюда и возник термин прозвонка или прозвон. Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер либо не услышав вы уже знаете результат.
Поиск данных по Вашему запросу:
Не прозванивается
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Не прозванивается светодиод
- Как правильно проверить, работает ли конденсатор?
- Как пишется слово «прозванивать»?
- Как проверить диод?
- Как проверить резистор мультиметром на исправность?
- Как проверить транзистор мультиметром.
- Как прозвонить электродвигатель мультиметром
- Как проверить (прозвонить) ТЭН?
- Инструкция — как проверить диод мультиметром (тестер)
- Способы прозвонки деталей платы мультиметром
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАК ДЕЛАТЬ ДИАГНОСТИКУ ЭЛЕКТРОНИКИ СВОИМИ РУКАМИ
youtube.com/embed/bHf7YzsrBb4″ frameborder=»0″ allowfullscreen=»»/>
Не прозванивается светодиод
Электрическая цепь невозможна без наличия в ней сопротивления, что подтверждается законом Ома. Именно поэтому резистор по праву считается самой распространенной радиодеталью. Такое положение вещей говорит о том, что знание тестирования таких элементов всегда может пригодиться при ремонте электротехники.
Рассмотрим ключевые вопросы, связанные с тем, как проверить обычный резистор на исправность, пользуясь тестером или мультиметром. Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:. Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление.
Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке.
Кратко расскажем как это сделать. На компонентах, выпущенных во времена Советского Союза, было принято указывать номинал на корпусе детали см. Этот вариант не требовал расшифровки, но при повреждении целостности конструкции или выгорании краски могли возникнуть проблемы с распознаванием текста.
В таких случаях всегда можно было обратиться к принципиальной схеме, которой комплектовалась вся бытовая техника. Сейчас принята цветовая маркировка, представляющая собой от трех до шести колец разной окраски см. Не надо видеть в этом происки врагов, поскольку данный способ позволяет установить номинал даже на сильно поврежденной детали.
А это весомый фактор, учитывая, что современные бытовые электроприборы не комплектуются принципиальными схемами. Информацию по расшифровке данного обозначения на компонентах несложно найти в интернете, поэтому приводить ее в рамках этой статьи не имеет смысла.
Есть также множество программ-калькуляторов в том числе и онлайн , позволяющих получить необходимую информацию. Компоненты навесного монтажа например, smd резистор, диод, конденсатор и т. Для сопротивлений, в большинстве случаев, принято обозначение из трех цифр, где первые две — это значение, а последняя — множитель см.
Нарушение штатного режима работы вызывает перегрев детали, поэтому, в большинстве случаев, определить проблемный элемент можно по внешнему виду. Это может быть как изменение цвета корпуса, так и его полное или частичное разрушение. В таких случаях необходимо заменить сгоревший элемент. Если модель прибора, которым вы пользуетесь, отличается от того, что приведен на рисунке, ознакомьтесь с прилагающейся к мультиметру инструкцией. Если деталь выпаяна, то этот этап позволит гарантированно показать ее работоспособность.
Для тестирования нам необходимо знать номинал. Как определить его по маркировке, было написано выше. Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Результат такой политики был показан на рисунке 4, деталь работает какое-то время, пока не наступает предел запаса ее прочности.
Принцип действий в данном случае не сильно отличается, распишем их на примере детали, изображенной на рисунке 7. Такой вариант тестирования допустим только с низкоомными элементами. При номинале более Ом, с большой вероятностью, на измерение будут влиять другие компоненты.
Окончательно можно дать ответ, только внимательно изучив принципиальную схему. Понравилась статья? Поделиться с друзьями:. Вам также может быть интересно. Комментарии и отзывы Добавить комментарий Отменить ответ.
Политика конфиденциальности Пользовательское соглашение О нас Карта сайта.
Как правильно проверить, работает ли конденсатор?
Электродвигатель — основная составляющая любой современной бытовой электротехники, будь то холодильник, пылесос или другой агрегат, использующийся в домашнем хозяйстве. В случае выхода какого-либо прибора из строя в первую очередь необходимо установить причину поломки. Чтобы узнать, в исправном ли состоянии находится мотор, его необходимо проверить. Нести аппарат в мастерскую для этого необязательно, достаточно располагать обычным тестером. Прочитав эту статью, вы узнаете, как проверить электродвигатель мультиметром, и сможете справиться с этой задачей самостоятельно. Существуют разные модификации электрических двигателей, и перечень их возможных неисправностей достаточно велик. Большинство неполадок можно диагностировать, воспользовавшись обычным мультиметром, даже если вы не специалист в этой области.
Если прозванивать не дорогим мультиметром, то при правильной полярности диод может тускло светится, у дорогих прозвонка.
Как пишется слово «прозванивать»?
Статья Видео. Перед тем, как проверять исправность конденсатора, нужно его обязательно разрядить. Для этого лучше всего использовать обычную отвертку. Жалом Вы должны прикоснуться одновременно к двум выводам бочонка, чтобы возникла искра. После небольшой вспышки можно переходить к проверке работоспособности. Если конденсатор не работает, то лучше всего проверить его работоспособность мультиметром либо цешкой. О том, как пользоваться мультиметром мы уже Вам рассказывали, поэтому изначально рекомендуем ознакомиться с этой статьей.
Как проверить диод?
Электрическая цепь невозможна без наличия в ней сопротивления, что подтверждается законом Ома. Именно поэтому резистор по праву считается самой распространенной радиодеталью. Такое положение вещей говорит о том, что знание тестирования таких элементов всегда может пригодиться при ремонте электротехники. Рассмотрим ключевые вопросы, связанные с тем, как проверить обычный резистор на исправность, пользуясь тестером или мультиметром. Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:.
Нажимая на кнопку, я даю согласие на обработку своих персональных данных.
Как проверить резистор мультиметром на исправность?
Автор: geban , 11 июля в Электрика. Не прозванивается одна из обмоток катушки зажигания должно быть сопротивление около 5 кОм одна пара контактов звониться нормально вторая в обрыве , но двигатель работает нормально. Стоит ли менять катушку? Пробовал снимать с оборванных контактов провода и пытаться завести , двигатель начинает троить и глохнет само собой. И как двигатель вообще может работать на оборванной катушке. Вопрос о плохом контакте при прозвонке на катушке не задавать :D.
Как проверить транзистор мультиметром.
Здравствуйте уважаемые читатели сайта sesaga. Сегодня хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны. Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления h31э пробники вещь даже очень нужная. А для определения исправности достаточно будет и обыкновенного мультика.
Поэтому, ответ на вопрос, как прозванивать плату мультиметром, хотели бы знать Проверка диода на неисправность не займет много времени.
Как прозвонить электродвигатель мультиметром
Не прозванивается
В этой статье мы подробно рассмотрим, как своими руками можно проверить исправность ТЭНа — нагревательного элемента. В настоящее время в быту широко применяются водонагревательные приборы. Во всех этих приборах нагрев воды происходит при помощи ТЭНа — трубчатого электронагревателя.
Как проверить (прозвонить) ТЭН?
Регистрация Вход. Ответы Mail. Вопросы — лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Мощность рассеивания транзистора?
Как и большинство измерительных приборов, мультиметры тестеры делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране.
Инструкция — как проверить диод мультиметром (тестер)
Часто необходимо в домашних условиях прозванивать или определять целостность цепи для того, что бы определить место повреждения электропроводки или исправность электротехнических устройств: выключателей, ламп, трансформаторов, предохранителей, электродвигателей, светодиодов, тэнов и т. В отличие от измерения величины тока и напряжения, прозвонка и любые измерения сопротивления- всегда только осуществляется при отключенном питании цепи. Прозвонка осуществляется при помощи тестера или мультиметра. Всегда перед началом прозвонки закорачивайте щупы между собой , что бы убедится в работоспособности измерительного прибора. Он компактный и удобный в работе. Не советую использовать для прозвонки многофункциональные индикаторные отвертки, про которые я рассказывал в этой статье , потому что они часто из-за наводок показывают целостность цепи, которая в реальности оборвана.
Способы прозвонки деталей платы мультиметром
Исправность антиблокировочной системы тормозов — основа безопасной езды на автомобиле, особенно в условиях сложной дорожной обстановки. Если в процессе управления транспортным средством на приборной панели загорелся индикатор неисправности системы ABS, следует немедленно принять меры по ее устранению. Даже, если один из датчиков АБС работает некорректно, это приводит к полному отказу антиблокировочной, противобуксовочной систем, неисправности системы курсовой устойчивости, если они установлены на автомобиле.
ЭЛЕКТРОНИКА — Помогите подобрать светодиодную ленту
by_roXe
✩✩✩✩✩✩✩
#1
Доброго дня! Нужно заменить светодиодную ленту в светильнике на аналогичную или подобную. Она как я понял «токовая», у нас в магазинах не продаются, может на Али или через инет-магазины можно заказать такую?
Должна быть с чередующимися диодами желтыми и белыми, параметры блока питания в светильнике такие:
260mA, DC 120-205V….
Может кто знает где точно такие можно заказать?
by_roXe
✩✩✩✩✩✩✩
#2
PiratFox написал(а):
А чего сами-то на алике не ищете?
Нажмите для раскрытия. ..
Да я бы с радостью, только как правильно поисковый запрос задать? Есть какое-то официальное название у подобных лент? По запросу «токовая» не ищет…, в российских магазинах тоже вижу только 12 и 24 вольтовые..
stepko
★★★✩✩✩✩
#3
@by_roXe, а может покажешь?
PiratFox
★★★★✩✩✩
#4
by_roXe написал(а):
По запросу «токовая» не ищет
Нажмите для раскрытия. ..
А таких и не бывает. Выложите фото этой вашей ленты.
by_roXe
✩✩✩✩✩✩✩
#5
в ней 380 диодов, длина почти 2 метра
PiratFox написал(а):
А таких и не бывает. Выложите фото этой вашей ленты.
Нажмите для раскрытия…
Вот они есть в некоторых магазинах, но в данном случае одноцветные
stepko
★★★✩✩✩✩
#6
не могу найти и qr код ничего не дает
PiratFox
★★★★✩✩✩
#7
@by_roXe, а как она работала? Ну там, просто светилась, или чередовались жёлтый с белым, или ещё как?
by_roXe
✩✩✩✩✩✩✩
#8
Там пульт, диммирование + отдельное включение теплого и холодного + вместе все
stepko
★★★✩✩✩✩
#9
by_roXe написал(а):
Доброго дня! Нужно заменить светодиодную ленту в светильнике на аналогичную или подобную. Она как я понял «токовая», у нас в магазинах не продаются, может на Али или через инет-магазины можно заказать такую?
Должна быть с чередующимися диодами желтыми и белыми, параметры блока питания в светильнике такие:260mA, DC 120-205V….
Может кто знает где точно такие можно заказать?
Нажмите для раскрытия…
Так это не токовая лента, искать надо бело/желтую ленту
пример https://bigl.ua/p778343911-svetodiodnaya-lenta-light
одно но, она в Украине
by_roXe
✩✩✩✩✩✩✩
#10
Блок Питания на сколько я знаю рабочий, нужна только сама лента
stepko написал(а):
Так это не токовая лента, искать надо бело/желтую ленту
Нажмите для раскрытия. ..
Ну как не токовая если параметры БП такие, не просто 12 или 24V, да и в светильники всегда такие ставят насколько я знаю
stepko
★★★✩✩✩✩
#11
by_roXe написал(а):
Ну как не токовая если параметры БП такие, не просто 12 или 24V, да и в светильники всегда такие ставят насколько я знаю
Нажмите для раскрытия…
Ладно, а где ты покупал?
Изменено:
PiratFox
★★★★✩✩✩
#12
stepko написал(а):
Это параметры питания БП
Нажмите для раскрытия. ..
Именно! Это уже готовый драйвер ленты. Он напряжение меняет. К ленте подведены 3 провода, следовательно, она как-то управляется.
stepko
★★★✩✩✩✩
#13
@PiratFox, Я переводил там писало выходное напряжение
by_roXe
✩✩✩✩✩✩✩
#14
stepko написал(а):
Ладно, а где ты покупал?
Нажмите для раскрытия. ..
Светильник с АЛи, недешевый чтобы купить еще раз)
PiratFox
★★★★✩✩✩
#15
@stepko, ну вот. Драйвер. Тока лента странная. Чередуются жёлтые и белые диоды. Может, заказная под производство? Тогда такую хрен найти. Увы и ах.
Изменено:
Wan-Derer
★★★★★✩✩
#16
@by_roXe, если ты точно уверен в неисправности ленты, можно попробовать её отремонтировать — заменить сгоревшие диоды. Правда, если БП выдаёт слишком большой ток, они так и будут гореть.
PiratFox
★★★★✩✩✩
#17
@Wan-Derer, выпаивать диоды с ленты? Бррр. Если нет опыта и практики — так саму ленту похерить, что два пальца об асфальт. Ну, вы меня поняли. Опять жеж, диоды на фотке запараллелены по питанию. Без опыта — хрен найдёшь сгоревшие. И к тому же, я не знаю спецов в ремонте светодиодных лент. Зачем? Обычно покупают новую. Хотя, в данном случае новую взять, скорее всего, негде. Пичалька.
@by_roXe, боюсь, придёться вам самому ленту ремонтировать. Ищите подходящие диодики…
Wan-Derer
★★★★★✩✩
#18
@PiratFox, у меня не получалось выпаивать пока не догадался греть ленту с обратной стороны феном, после этого стало легко. Припаять новый диод несложно. Горелый диод часто видно — чёрная точка внутри.
И они не запараллелены если БП выдаёт 120В, а значит их можно прозванивать.
b707_2
★★✩✩✩✩✩
#19
скорее всего там две нитки — одна желтая, другая белая, в каждой все диоды одного цвета последовательно.
Если диодов слишком много — дополнительно могут быть разделены на две, три и так далее паралелльных линий.
Раз на вход ленты приходит три провода — скорее всего по проводу на ветку и общая земля.
И к каждой ветке свой драйвер. Если халтура — простейший стабилизатор напряжения.
Если приличное — драйвера по току.
Если драйвера токовые — ремонтировать легко, можно просто закорачивать сгоревшие диоды. Но если вместо драйвера стаб — после такого ремонта быстро сгорит снова.
вообще что гадать, соединение диодов должно быть хорошо видно по дорожкам на ленте, пусть ТС посмотрит или просто сфоткает ленту с хорошим качеством с двух сторон.
by_roXe
✩✩✩✩✩✩✩
#20
Там проблема не в диодах а в треснувшей в нескольких местах лентой, т. е. дорожки перебиты
stepko
★★★✩✩✩✩
#21
by_roXe написал(а):
Там проблема не в диодах а в треснувшей в нескольких местах лентой, т.е. дорожки перебиты
Нажмите для раскрытия…
а дорожки припаять не сможешь?
взять и очистить от изоляции добратся до меди и припаять
b707_2
★★✩✩✩✩✩
#22
stepko написал(а):
очистить от изоляции добратся до меди и припаять
Нажмите для раскрытия. ..
или может оказаться проще припаяться к ножкам ближайших диодов
by_roXe
✩✩✩✩✩✩✩
#23
Ну если найти такую ленту не вариант, то придется паять конечно, просто размеры ленты настолько мелкие что это будет не просто
Спасибо за помощь
b707_2
★★✩✩✩✩✩
#24
by_roXe написал(а):
придется паять конечно, просто размеры ленты настолько мелкие что это будет не просто
Нажмите для раскрытия. ..
если сами не решаетесь — отнесите на ближайший радиорынок или к знакомому мастеру по ремонту сотовых — запаяют на раз за небольшие деньги
by_roXe
✩✩✩✩✩✩✩
#25
В общем запаял поврежденные дорожки, вся лента светится кроме одного участка — от начала ленты 25 белых диодов не горят, а желтые горят. Дальше по ленте все ок. Не хватает знаний как вычислить в чем проблема, контакта у ленты 3, а дорожки 4, они там как-то хитро петляют, на конце ленты все 3 контакта спаяны между собой вообще. Средняя дорожка (которая по среднему контакту и как раз соединяет стороны белых диодов) на работающем участке ленты не прозванивается, а на НЕработающем прозванивается, видимо в ней дело, что дальше с этим делать? Походу нерабочий диод где-то? визуально не видно ничего
Войдите или зарегистрируйтесь для ответа.
Поделиться:
WhatsApp
Электронная почта
Ссылка
Напряжение

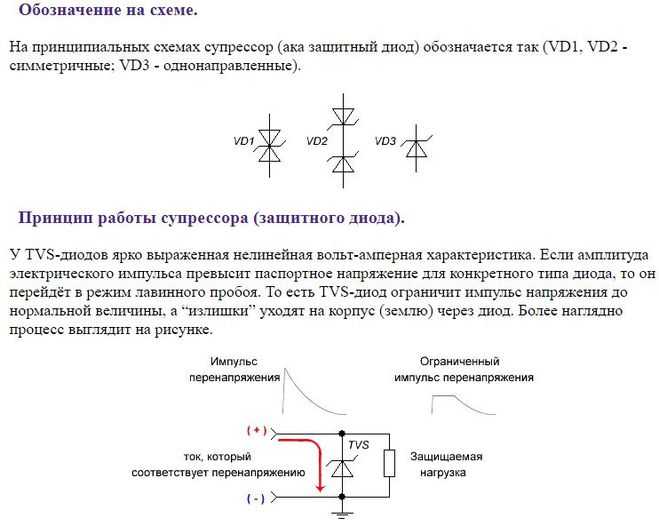

— стабилитрон 3,3 В, поскольку зажим не работает
\$\начало группы\$
Я пытаюсь использовать стабилитрон и не могу заставить его работать должным образом. Я безуспешно искал форумы и смотрел видео на YouTube, поэтому надеюсь, что кто-нибудь объяснит мне это. который работает нормально, я хочу использовать стабилитрон в качестве защиты от перенапряжения, чтобы зафиксировать его на 3,3 В
Я купил несколько комплектов стабилитронов (подумал, что первый может быть неисправным/неправильным), но в настоящее время использую:
https://www.jaycar.com.au/3-3v-1n4728-1-watt-zener -diode/p/ZR1398
Я пытаюсь проверить диод, используя следующий учебник на YouTube:
https://www. youtube.com/watch?v=WdDFI1IRQds
У меня есть источник питания 5,1 В (измерено на 4,98 В с помощью мультиметра), резистор 1 кОм и диод, когда я измеряю напряжение, я получаю 2,15 В. Я ожидал, что это будет 3,3 В (как напряжение стабилитрона диода).
Может кто-нибудь объяснить, почему это 2,15 В? Прилагаю фото цепи. Спасибо за помощь в понимании.
Обновлена схема после замены резистора на основе обратной связи.
- напряжение
- диоды
- защита
- стабилитрон
\$\конечная группа\$
7
\$\начало группы\$
Может кто-нибудь объяснить, почему это 2,15 В?
Если вы посмотрите на лист данных для 1N4728, вы увидите это: —
Я добавил биты красного цвета, т.е. я взял внешнее напряжение стабилитрона 3,3 вольта и вычел из него внутреннее падение напряжения из-за импеданса при заданном испытательном токе. Сразу видно, что более реальная цифра напряжения стабилитрона при малых токах больше похожа на 2,5 вольта. Посмотрите на эту кривую, чтобы увидеть, насколько плох 1N4728 при низких токах по сравнению с версиями при более высоких напряжениях: —
При 10 мА график показывает, что напряжение на выводах стабилитрона может составлять всего 2 вольта, повышаясь до более чем 3 вольт при токе около 50 мА. Сравните это с 1N4744 (15-вольтовый стабилитрон), и вы увидите, что оно остается на уровне или около 15 вольт от 10 мА до почти 60 мА.
Если вам нужно лучшее решение для невысоких мощностей, вы можете рассмотреть прецизионный программируемый источник опорного напряжения шунта TL431: —
\$\конечная группа\$
4
\$\начало группы\$
Низковольтные стабилитроны имеют ужасные характеристики колена. В вашем примере вы бы приблизились к 3,3 В, если бы ваш резистор был, скажем, 100 Ом. В старые добрые плохие старые времена (1960-е) старые техники сказали бы, что вам нужно около 20% его номинальной мощности, чтобы пройти через стабилитрон. Это будет означать, что стабилитрон 3,3 В мощностью 1 Вт потребляет около 66 мА. Новые низковольтные стабилитроны не кажутся лучше. Вы можете попробовать светодиоды в качестве стабилитронов, но они не намного лучше. В наши дни устройства на основе запрещенной зоны дешевы и работают намного лучше.
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Стабилитрон не работает должным образом
Задай вопрос
спросил
Изменено
3 года, 1 месяц назад
Просмотрено
2к раз
\$\начало группы\$
Может быть, я не совсем понимаю, как работают стабилитроны, но я думал, что они будут блокировать обратное напряжение до тех пор, пока оно не достигнет определенного порога (напряжения стабилитрона), а выше этого значения они пропускают ток. На этой диаграмме показана моя схема:
смоделируйте эту схему — схема создана с помощью CircuitLab
Когда переключатель перевернут на 5 В, я ожидаю, что Vout = ~ 0 В, потому что ток будет течь через D1 вместо R2, но вместо этого я получаю Vout = ~ 3,5 в.
Когда переключатель переключен на 3 В, я ожидаю, что D1 заблокирует ток, поэтому Vout = ~3 В. Я получаю Vout = ~ 2,7 В, что достаточно близко.
У меня нет стабилитрона, чтобы проверить это с физической схемой. Сначала я хотел смоделировать его, чтобы знать, какие части мне нужны. Я пробовал это как в iCircuit, так и в CircuitLab, и оба дают одинаковые результаты.
Я также пробовал поместить стабилитрон непосредственно между SW1 и Vout следующим образом:
симулировать эту схему
Получилось то, что я ожидал. При переключении на 3 В я получаю Vout = ~ 0 В, но при переключении на 5 В я получаю только Vout = ~ 1,2 В.
Как приблизить Vout к 5В при переключении на 5В?
\$\конечная группа\$
5
\$\начало группы\$
Вам нужен резистор между переключателем и стабилитроном, а также резистор между точкой Vout и землей, например:
смоделируйте эту схему — схема создана с помощью CircuitLab
При поднятом переключателе стабилитрон будет ограничивать Vвых до 4 вольт.
При опущенном переключателе стабилитрон не будет проводить ток, а Vout будет 3 вольта (немного меньше из-за тока, потребляемого R2)
Без R1, когда переключатель поднят, через стабилитрон будет течь бесконечный ток диода, поскольку V1 пытается подать 5 вольт, а D1 пытается удерживать напряжение на уровне 4 вольт.
\$\конечная группа\$
4
\$\начало группы\$
Если поможет, можно рассмотреть идеальный стабилитрон как источник напряжения с последовательно включенным диодом. Тогда ваша схема будет выглядеть так:
смоделируйте эту схему – Схема создана с помощью CircuitLab
Теперь, когда выбрано 5 вольт, D1 смещен в прямом направлении, а соединение R1/D1/R2 поддерживается на уровне 4 вольт. Когда выбрано 3 вольта, D1 смещен в обратном направлении, поэтому VZENER фактически отключен от цепи, и переход будет на 2,97 вольт.
