Маркировка диодов, буквенно-цифровая маркировка диодов, цветовая маркировка диодов

Содержание

  • 1 Определение диода и его виды
  • 2 Материалы изготовления диодов
  • 3 Площадь перехода диодов
    • 3.1 Плоскостные диоды
    • 3.2 Точечные диоды
    • 3.3 Микросплавной диод
  • 4 Технические характеристики диодов
  • 5 Буквенно-цифровая маркировка диодов
    • 5.1 Буквенно-цифровая маркировка диодов по старой схеме
    • 5.2 Буквенно-цифровая маркировка диодов по новой схеме
  • 6 Цветовая маркировка диодов

Диоды широко используются  практически во всех электроприборах. И выполняют такие функции как защита оборудования от перегрузок, защита от неправильном подключении полярностей, пробоя при отключении приборов, выпрямлении переменного тока, детектировании сигналов и многих других функций. Поэтому необходимо знать как правильно маркируются диоды, и как их правильно выбирать.

Определение диода и его виды

Диод – это электронная деталь, состоящая из двух элетродов. В зависимости от полярности напряжения изменяется его проводимость. Согласно вольтамперной характеристики, диод нелинейный и несимметричный. Это отличает его от лампы накаливания и терморезистора.

Диод состоит из:

  • вакуумной стеклянной, керамической или металлической колбы
  • катода, создающую эмиссию электронов
  • анода для приема электроносителей
  • нагревательной нити
  • кристалла из германия или кремния

По строению и свойствам диоды разделяют на:

  • плоскостные
  • универсальные
  • импульсные
  • выпрямительные

Отдельная категория включает в себя светодиоды, фотодиоды и тиристоры.

Выделяют электровакуумные и газонаполненные диоды, приборы, стабилизирующие разряд и полупроводники. Последний вид наиболее распространен в электротехнике.

Материалы изготовления диодов

При производстве диодов используют арсенид галлия, селен, кремний, германий, фосфид индия. Самые распространенные диоды из германия, кремния и арсенида галлия.

Особенности диодов из разных материалов

Диоды из германия одни из самых дорогих. Обладая малым вольтажом, имеют большую проводимость. Напряжение смещения таких устройств – 0,3 В. Их применяют в маломощных цепях, когда диоды из кремния не справляются с поставленной задачей.
Диоды из кремния самые распространенные. Напряжение смещения – 0,7 В.

Диоды, которые производятся из галлия и мышьяка обладают высоконапряженным электрополем. Даже при высокой мощности, приборы устойчивы к радиации.

Площадь перехода диодов

Правый слой диода (р) обладает дырочной проводимостью, а левый (n) проводит через себя отрицательные электроны. Когда дырочки в правой стороне меняют свое положение, образуется ток. Когда пласты разной проводимости касаются друг друга, дырки перемещаются в левую часть диода, а электроны – в правую. В пограничной зоне образуется левой стороны образуется положительный заряд, а на границе правой – отрицательные.

По размеру перехода диоды подразделяются на:

  • плоскостные;
  • точечные;
  • микросплавные.

Первый тип отличается формой пластины, в которой обе зоны наделены примесной проводимостью. У вторых маленькая площадь для движения слабого тока. В третьем типе соединены монокристаллы.

Плоскостные диоды

Точечные диоды

Микросплавной диод





Между границами p и n областей образуется электрополе. Оно является барьером токовых носителей с участком минимальной концентрации зарядов. Когда меняется направление электрического поля снаружи, барьеры изменяются и растет величина сопротивления электротоков. В этом случае, переходы наделяются вентильными характеристиками.

Технические характеристики диодов

С изменением температурного режима меняется и сопротивление диодов. Для сплавов из кремния рабочий температурный интервал — от -60 до +1250С, из германия — от -60 до +700С. Если температура ниже рабочих диапазонов, возрастает риск механических повреждений и растет сопротивление диодов.

Допустимый диапазон обратного напряжения характеризуется проблем при переходе между р и n. Он зависит от температурного режима проводника, удельного сопротивления и площади перехода. Чтобы повысить напряжение, применяют последовательное подключение диодов.

Буквенно-цифровая маркировка диодов

На маркировке диодов обозначают дату выпуска и номер партии. Эти цифры помогают искать более новые модели. Также на маркировке указаны технические характеристики диода для сбора ответственных схем.

В прошлом веке система обозначения диодов потерпела изменения.

Цифровым обозначением выделяют признаки диодов, номера разработок, индексы классификации. Дополнительные элементы маркировки выделяют конструктивные особенности прибора.]

Буквенно-цифровая маркировка диодов по старой схеме

Первым элементом маркировки (буквой) обозначается название,  Д — диод.
Вторым элементом (номером) обозначает тип диода:

  • 1…100 — точечные германиевые
  • 101…200 — точечные кремниевые
  • 201…300 — плоскостные кремниевые
  • 801…900 — стабилитроны
  • 901…950 — варикапы
  • 1001…1100 — выпрямительные столбы

Третьим элементом обозначает разновидность прибора. Этот элемент может отсутствовать, если разновидностей диода нет.

Пример маркировки:

КД202А расшифровывается так: К — кремниевый диод, Д — выпрямительный диод, 202 — назначение и номер разработки, А — разновидность.



Буквенно-цифровая маркировка диодов по новой схеме

Первым элементом (цифра или буква) обозначает исходный полупроводниковый материал:

  • Г или 1 — германий или его соединения
  • К или 2 — кремний или его соединения
  • А или 3 — арсенид галлия
  • И или 4 — соединения индия

Вторым элементом (буква) обозначает подкласс диодов:

  • Д — диоды выпрямительные и импульсные
  • Ц — выпрямительные столбы и блоки
  • В — варикапы
  • Б — диоды Ганна
  • И — туннельные диоды
  • А — сверхвысокочастотные диоды
  • С — стабилитроны
  • Г — генераторы шума
  • Л — излучающие оптоэлектронные приборы
  • О — оптопары

Третьим элементом (цифрой) обозначает основные функциональные возможности прибора.
Для подкласса Д (диоды):

  • 1 — выпрямительные диоды с постоянным или средним значением прямого тока не более 0,3 А
  • 2 — выпрямительные диоды с постоянным или средним значением прямого тока более 0,3 А, но не свыше 10 А
  • 4 — импульсные диоды c временем восстановления обратного сопротивления более 500 нс
  • 5 — импульсные диоды c временем восстановления более 150 нс, но не свыше 500 нс
  • 6 — импульсные диоды c временем восстановления 30…150 нс
  • 7 — импульсные диоды c временем восстановления 5…30 нс
  • 8 — импульсные диоды c временем восстановления 1…5 нс
  • 9 — импульсные диоды c эффективным временем жизни неосновных носителей заряда менее 1 нс

Четвертым элемент (числом) обозначает порядковый номер разработки.
Пятым элементом (буквой) условно определяет классификацию приборов.



Новая система маркировки предусматривает обозначение частоты передачи электрического тока.

По функционированию в условиях частотности электричества диоды разделяют на приборы:

  • средней частотности;
  • высокой частотности;
  • сверхвысокой частотности.

Маркируются специальными знаками и диоды низкой, средней и высокой мощности. Катодные выводы отмечаются стрелкой со знаком «плюс», а анодные – «минус».

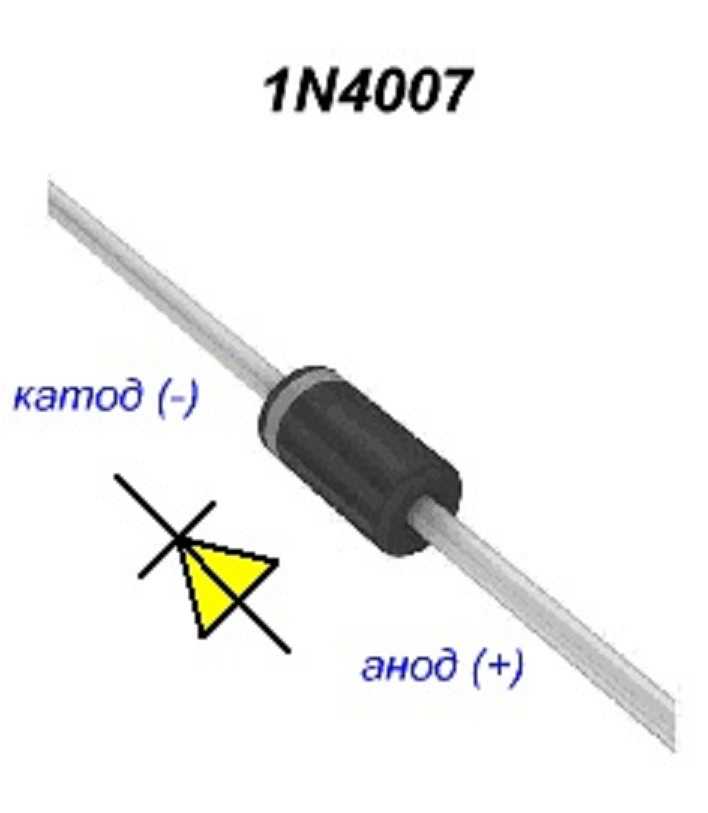

Цветовая маркировка диодов

Колба диода всегда стандартна и маркируется SOD123. На ней есть отличительное тиснение или цветная маркировочная полоска. Ее расцветка говорит о коде наличия отрицательной полярности при переходе электротока. Маркировка учитывает вольтаж, значения предельного тока, мощность и т.д. Внешний вид коробки не имеет значения и не определяет метод эксплуатации электродиода.

Отличают такие типы диодов:

  1. Семейство Д9 маркируется одним-двумя цветными кольцами района анода
  2. Диоды КД102 в районе анода обозначаются цветной точкой. Корпус прозрачный
  3. КД103 имеют дополняющий точку цветной корпус, исключая 2Д103А, обозначаемый белой точкой области анода
  4. Семейства КД226, 243 маркируются кольцом области катода. Прочих меток не предусмотрено
  5. Семейство КД247 — два цветных кольца в районе катода
  6. Диоды КД410 обозначаются точкой в районе анода

Цветовая маркировка стабилитронов по система JIS-C-7012 (Япония), Цветовая маркировка диодов, стабилитронов по системе JEDEC (США)

Цветовая маркировка диодов по европейской система PRO ELECTRON

Виды и классификация диодов по типам, назначению, конструкции, материалам

Обновлена: 11 Октября 2022
49
0

Поделиться с друзьями


Диод – электронный прибор с двумя (иногда тремя) электродами, обладающий односторонней проводимостью. Электрод, подключенный к положительному полюсу прибора, называют анодом, к отрицательному – катодом. Если к прибору приложено прямое напряжение, то он находится в открытом состоянии, при котором сопротивление мало, а ток протекает беспрепятственно. Если прикладывается обратное напряжение, прибор, благодаря высокому сопротивлению, является закрытым. Обратный ток присутствует, но он настолько мал, что условно принимается равным нулю.

Содержание статьи

  • Общая классификация
    • Неполупроводниковые

    • Полупроводниковые

  • Виды диодов по размеру перехода

  • Виды диодов по материалу изготовления

  • Виды диодов по частотному диапазону

  • Применение диодов
    • Выпрямительные диоды

    • Диодные детекторы

    • Ограничительные устройства

    • Диодные переключатели

    • Диодная искрозащита

    • Параметрические диоды

    • Смесительные диоды

    • Умножительные диоды

    • Настроечные диоды

    • Генераторные диоды

  • Виды диодов по типу конструкции
    • Стабилитроны (диоды Зенера)

    • Стабисторы

    • Диоды Шоттки

    • Варикапы

    • Туннельные диоды

    • Тиристоры

    • Симисторы

    • Динисторы

    • Диодные мосты

    • Фотодиоды

    • Светодиоды

    • Инфракрасные диоды

    • Диоды Ганна

    • Магнитодиоды

    • Лазерные диоды

    • Лавинные и лавинно-пролетные диоды

    • PIN-диоды

    • Триоды

  • Маркировка диодов

Общая классификация


Диоды делятся на большие группы – неполупроводниковые и полупроводниковые.

Неполупроводниковые


Одной из наиболее давних разновидностей являются ламповые (электровакуумные) диоды. Они представляют собой радиолампы с двумя электродами, один из которых нагревается нитью накала. В открытом состоянии с поверхности нагреваемого катода заряды движутся к аноду. При противоположном направлении поля прибор переходит в закрытую позицию и ток практически не пропускает.


Еще одни вид неполупроводниковых приборов – газонаполненные, из которых сегодня используются только модели с дуговым разрядом. Газотроны (приборы с термокатодами) наполняются инертными газами, ртутными парами или парами других металлов. Специальные оксидные аноды, используемые в газонаполненных диодах, способны выдерживать высокие нагрузки по току.

Полупроводниковые



В основе полупроводниковых приборов лежит принцип p-n перехода. Существует два типа полупроводников – p-типа и n-типа. Для полупроводников p-типа характерен избыток положительных зарядов, n-типа – избыток отрицательных зарядов (электронов). Если полупроводники этих двух типов находятся рядом, то возле разделяющей их границы располагаются две узкие заряженные области, которые называются p-n переходом. Такой прибор с двумя типами полупроводников с разной примесной проводимостью (или полупроводника и металла) и p-n-переходом называется полупроводниковым диодом. Именно полупроводниковые диодные устройства наиболее востребованы в современных аппаратах различного назначения. Для разных областей применения разработано множество модификаций таких приборов.


Полупроводниковые диоды

Виды диодов по размеру перехода


По размерам и характеру p-n перехода различают три вида приборов – плоскостные, точечные и микросплавные.


Плоскостные детали представляют одну полупроводниковую пластину, в которой имеются две области с различной примесной проводимостью. Наиболее популярны изделия из германия и кремния. Преимущества таких моделей – возможность эксплуатации при значительных прямых токах, в условиях высокой влажности. Из-за высокой барьерной емкости они могут работать только с низкими частотами. Их главные области применения – выпрямители переменного тока, устанавливаемые в блоках питания. Эти модели называются выпрямительными.


Точечные диоды имеют крайне малую площадь p-n перехода и приспособлены для работы с малыми токами. Называются высокочастотными, поскольку используются в основном для преобразования модулированных колебаний значительной частоты.


Микросплавные модели получают путем сплавления монокристаллов полупроводников p-типа и n-типа. По принципу действия такие приборы – плоскостные, но по характеристикам они аналогичны точечным.

Материалы для изготовления диодов


При производстве диодов используются кремний, германий, арсенид галлия, фосфид индия, селен. Наиболее распространенными являются первые три материала.


Очищенный кремний – относительно недорогой и простой в обработке материал, имеющий наиболее широкое распространение. Кремниевые диоды являются прекрасными моделями общего назначения. Их напряжение смещения – 0,7 В. В германиевых диодах эта величина составляет 0,3 В. Германий – более редкий и дорогой материал. Поэтому германиевые приборы используются в тех случаях, когда кремниевые устройства не могут эффективно справиться с технической задачей, например в маломощных и прецизионных электроцепях.

Виды диодов по частотному диапазону


По рабочей частоте диоды делятся на:

  • Низкочастотные – до 1 кГц.

  • Высокочастотные и сверхвысокочастотные – до 600 мГц. На таких частотах в основном используются устройства точечного исполнения. Емкость перехода должна быть невысокой – не более 1-2 пФ. Эффективны в широком диапазоне частот, в том числе низкочастотном, поэтому являются универсальными.

  • Импульсные диоды используются в цепях, в которых принципиальным фактором является высокое быстродействие. По технологии изготовления такие модели разделяют на точечные, сплавные, сварные, диффузные.

Области применения диодов


Современные производители предлагают широкий ассортимент диодов, адаптированных для конкретных областей применения.

Выпрямительные диоды


Эти устройства служат для выпрямления синусоиды переменного тока. Их принцип действия основывается на свойстве устройства переходить в закрытое состояние при обратном смещении. В результате работы диодного прибора происходит срезание отрицательных полуволн синусоиды тока. По мощности рассеивания, которая зависит от наибольшего разрешенного прямого тока, выпрямительные диоды делят на три типа – маломощные, средней мощности, мощные.

  • Слаботочные диоды могут использоваться в цепях, в которых величина тока не превышает 0,3 А. Изделия отличаются малой массой и компактными габаритами, поскольку их корпус изготавливается из полимерных материалов.

  • Диоды средней мощности могут работать в диапазоне токов 0,3-10,0 А. В большинстве случаев они имеют металлический корпус и жесткие выводы. Производят их в основном из очищенного кремния. Со стороны катода изготавливается резьба для фиксации на теплоотводящем радиаторе.

  • Мощные (силовые) диоды работают в цепях с током более 10 А. Их корпусы изготавливают из металлокерамики и металлостекла. Конструктивное исполнение – штыревое или таблеточное. Производители предлагают модели, рассчитанные на токи до 100 000 А и напряжение до 6 кВ. Изготавливаются в основном из кремния.

Диодные детекторы


Такие устройства получают комбинацией в схеме диодов с конденсаторами. Они предназначены для выделения низких частот из модулированных сигналов. Присутствуют в большинстве аппаратов бытового применения – радиоприемниках и телевизорах. В качестве детекторов излучения используются фотодиоды, преобразующие свет, попадающий на светочувствительную область, в электрический сигнал.

Ограничительные устройства


Защиту от перегруза обеспечивает цепочка из нескольких диодов, которые подключают к питающим шинам в обратном направлении. При соблюдении стандартного рабочего режима все диоды закрыты. Однако при выходе напряжения сверх допустимого назначения срабатывает один из защитных элементов.

Диодные переключатели


Переключатели, представляющие собой комбинацию диодов, которые применяются для мгновенного изменения высокочастотных сигналов. Такая система управляется постоянным электрическим током. Высокочастотный и управляющие сигналы разделяют с помощью конденсаторов и индуктивностей.

Диодная искрозащита


Эффективную искрозащиту создают с помощью комбинирования шунт-диодного барьера, ограничивающего напряжение, с токоограничительными резисторами.

Параметрические диоды


Используются в параметрических усилителях, которые являются подвидом резонансных регенеративных усилителей. Принцип работы основан на физическом эффекте, который заключается в том, что при поступлении на нелинейную емкость разночастотных сигналов часть мощности одного сигнала можно направить на рост мощности другого сигнала. Элементом, предназначенным для содержания нелинейной емкости, и является параметрический диод.

Смесительные диоды


Смесительные устройства используются для трансформации сверхвысокочастотных сигналов в сигналы промежуточной частоты. Трансформация сигналов осуществляется, благодаря нелинейности параметров смесительного диода. В качестве смесительных СВЧ-диодов используются приборы с барьером Шоттки, варикапы, обращенные диоды, диоды Мотта.

Умножительные диоды


Эти СВЧ устройства используются в умножителях частоты. Они могут работать в дециметровом, сантиметровом, миллиметровом диапазонах длин волн. Как правило, в качестве умножительных приборов используются кремниевые и арсенид-галлиевые устройства, часто – с эффектом Шоттки.

Настроечные диоды


Принцип работы настроечных диодов основан на зависимости барьерной емкости p-n перехода от величины обратного напряжения. В качестве настроечных используются приборы кремниевые и арсенид-галлиевые. Эти детали применяют в устройствах перестройки частоты в сверхчастотном диапазоне.

Генераторные диоды


Для генерации сигналов в сверхвысокочастотном диапазоне востребованы устройства двух основных типов – лавинно-пролетные и диоды Ганна. Некоторые генераторные диоды при условии включения в определенном режиме могут выполнять функции умножительных устройств.

Виды диодов по типу конструкции

Стабилитроны (диоды Зенера)


Эти устройства способны сохранять рабочие характеристики в режиме электрического пробоя. В низковольтных устройствах (напряжение до 5,7 В) используется туннельный пробой, в высоковольтных – лавинный. Стабилизацию невысоких напряжений обеспечивают стабисторы.

Стабисторы


Стабиистор, или нормистор, — это полупроводниковый диод, в котором для стабилизации напряжения используется прямая ветвь вольт-амперной характеристики (то есть в области прямого смещения напряжение на стабисторе слабо зависит от тока). Отличительной особенностью стабисторов по сравнению со стабилитронами является меньшее напряжение стабилизации (примерно 0,7-2 V).

Диоды Шоттки


Устройства, применяемые в качестве выпрямительных, умножительных, настроечных, работают на базе контакта металл-полупроводник. Конструктивно они представляют собой пластины из низкоомного кремния, на которые наносится высокоомная пленка с тем же типом проводимости. На пленку вакуумным способом напыляется металлический слой.

Варикапы


Варикапы выполняют функции емкости, величина которой меняется с изменением напряжения. Основная характеристика этого прибора – вольт-фарадная.

Туннельные диоды


Эти полупроводниковые диоды имеют падающий участок на вольтамперной характеристике, возникающий из-за туннельного эффекта. Модификация туннельного устройства – обращенный диод, в котором ветвь отрицательного сопротивления выражена мало или отсутствует. Обратная ветвь обращенного диода соответствует прямой ветви традиционного диодного устройства.

Тиристоры


В отличие от обычного диода, тиристор, кроме анода и катода, имеет третий управляющий электрод. Для этих моделей характерны два устойчивых состояния – открытое и закрытое. По устройству эти детали разделяют на динисторы, тринисторы, симисторы. При производстве этих изделий в основном используется кремний.

Симисторы


Симисторы (симметричные тиристоры) – это разновидность тиристора, используется для коммутации в цепях переменного тока. В отличие от тиристора, имеющего катод и анод, основные (силовые) выводы симистора называть катодом или анодом некорректно, так как в силу структуры симистора они являются тем и другим одновременно. Симистор остаётся открытым, пока протекающий через основные выводы ток превышает некоторую величину, называемую током удержания.

Динисторы


Динистором, или диодным тиристором, называется устройство, не содержащее управляющих электродов. Вместо этого они управляются напряжением, приложенным между основными электродами. Их основное применение – управление мощной нагрузкой при помощи слабых сигналов. Также динисторы используют при изготовлении переключающих устройств.

Диодные мосты


Это 4, 6 или 12 диодов, которые соединяются между собой. Число диодных элементов определяется типом схемы, которая бывает – однофазной, трехфазной, полно- или полумостовой. Мосты выполняют функцию выпрямления тока. Часто используются в автомобильных генераторах.

Фотодиоды


Предназначены для преобразования световой энергии в электрический сигнал. По принципу работы аналогичны солнечным батареям.

Светодиоды


Эти устройства при подключении к электрическому току излучают свет. Светодиоды, имеющие широкую цветовую гамму свечения и мощность, применяются в качестве индикаторов в различных приборах, излучателей света в оптронах, используются в мобильных телефонах для подсветки клавиатуры. Приборы высокой мощности востребованы в качестве современных источников света в фонарях.

Инфракрасные диоды


Это разновидность светодиодов, излучающая свет в инфракрасном диапазоне. Применяется в бескабельных линиях связи, КИП, аппаратах дистанционного управления, в камерах видеонаблюдения для обзора территории в ночное время суток. Инфракрасные излучающие устройства генерируют свет в диапазоне, который не доступен человеческому взгляду. Обнаружить его можно с помощью фотокамеры мобильного телефона.

Диоды Ганна


Эта разновидность сверхчастотных диодов изготавливается из полупроводникового материала со сложной структурой зоны проводимости. Обычно при производстве этих устройств используется арсенид галлия электронной проводимости. В этом приборе нет p-n перехода, то есть характеристики устройства являются собственными, а не возникающими на границе соединения двух разных полупроводников.

Магнитодиоды


В таких приборах ВАХ изменяется под действием магнитного поля. Устройства используются в бесконтактных кнопках, предназначенных для ввода информации, датчиках движения, приборах контроля и измерения неэлектрических величин.

Лазерные диоды


Эти устройства, имеющие сложную структуру кристалла и сложный принцип действия, дают редкую возможность генерировать лазерный луч в бытовых условиях. Благодаря высокой оптической мощности и широким функциональным возможностям, приборы эффективны в высокоточных измерительных приборах бытового, медицинского, научного применения.

Лавинные и лавинно-пролетные диоды


Принцип действия устройств заключается в лавинном размножении носителей заряда при обратном смещении p-n перехода и их преодолении пролетного пространства за определенный временной промежуток. В качестве исходных материалов используются арсенид галлия или кремний. Приборы в основном предназначаются для получения сверхвысокочастотных колебаний.

PIN-диоды


PIN-устройства между p- и n-областями имеют собственный нелегированный полупроводник (i-область). Широкая нелегированная область не позволяет использовать этот прибор в качестве выпрямителя. Однако зато PIN-диоды широко применяются в качестве смесительных, детекторных, параметрических, переключательных, ограничительных, настроечных, генераторных.

Триоды


Триоды – это электронные лампы. Он имеет три электрода: термоэлектронный катод (прямого или косвенного накала), анод и управляющую сетку. Сегодня триоды практически полностью вытеснены полупроводниковыми транзисторами. Исключение составляют области, где требуется преобразование сигналов с частотой порядка сотен МГц — ГГц высокой мощности при маленьком числе активных компонентов, а габариты и масса не имеют большого значения.

Маркировка диодов


Маркировка полупроводниковых диодных устройств включает цифры и буквы:

  • Первая буква характеризует исходный материал. Например, К – кремний, Г – германий, А – арсенид галлия, И – фосфид индия.

  • Вторая буква – класс или группа диода.

  • Третий элемент, обычно цифровой, обозначает применение и электрические свойства модели.

  • Четвертый элемент – буквенный (от А до Я), обозначающий вариант разработки.


Пример: КД202К – кремниевый выпрямительный диффузионный диод.

Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?

Другие материалы по теме

Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

диод%20smd%20маркировка%20821 спецификация и примечания по применению

Модель ECAD Производитель Описание Техническое описание Скачать Купить Часть UJ3D06520TS

UnitedSiC 650В-20А Диод ТО-220-2Л UJ3D1202TS

UnitedSiC 1200В-2А Диод ТО-220-2Л UJ3D1725K2

UnitedSiC 1700В-25А Диод ТО-247-2Л org/Product»>

UJ3D06504TS

UnitedSiC 650В-4А Диод ТО-220-2Л UJ3D1210K2

UnitedSiC 1200В-10А Диод ТО-247-2Л UJ3D1220K2

UnitedSiC 1200В-20А Диод ТО-247-2Л

диод%20smd%20маркировка%20821 Datasheets Context Search

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

Каталог Datasheet MFG и тип ПДФ Теги документов
фгт313

Реферат: транзистор fgt313 SLA4052 RG-2A диод SLA5222 fgt412 RBV-3006 FMN-1106S SLA5096 диод ry2a

Текст: Нет доступного текста файла
Оригинал

PDF

 2SA1186
2SC4024
2SA1215
2SC4131
2SA1216
2SC4138
100 В переменного тока
2SA1294
2SC4140
фгт313
транзистор фгт313
SLA4052
Диод РГ-2А
SLA5222
фгт412
РБВ-3006
ФМН-1106С
SLA5096
диод ry2a
диод перекрестный эталон

Реферат: перекрестный референс диода Шоттки MV3110 AH513 AH761 AH512 диод импатта Gunn Diode Ah470 DMK-6606

Текст: Нет доступного текста файла
OCR-сканирование

PDF

 MA40401
MA40402
MA40404
MA40405
MA40406
MA40408
перекрестная ссылка на диод
перекрестная ссылка на диод шоттки
МВ3110
AH513
AH761
AH512
ударный диод
Ганн Диод
Ач470
ДМК-6606
2002 — SE012

Реферат: SE090 SE140N SE115N диод 2SC5487 sta474a 8050e SE110N SLA-7611

Текст: Нет доступного текста файла
Оригинал

PDF

 2SA1186
2SA1215
2SA1216
2SA1262
2SA1294
2SA1295
2SA1303
2SA1386
2SA1386A
2SA1488
SE012
SE090
SE140N
SE115N
диод
2SC5487
sta474a
8050е
SE110N
SLA-7611
Антенна GPS AT65

Резюме: MA4EX580L1-1225T MA4ST1081CK-287 MA4ST1081 ELDC-17LITR MASWSS0169 MAAVSS0007 MAALSS0042 etc1-1-13tr MADRCC0013

Текст: Нет доступного текста файла
Оригинал

PDF

 АМ50-0002
АМ50-0003
АМ50-0004
АМ50-0006
АТ10-0009
АТ10-0017
АТ10-0019
АТ-108
АТ-110-2
АТ-113
GPS-антенна AT65
MA4EX580L1-1225T
МА4СТ1081СК-287
MA4ST1081
ЭЛДК-17ЛИТР
MASWSS0169
MAAVSS0007
МААЛСС0042
и т.д.1-1-13тр
MADRCC0013
диод

Реферат: Стабилитрон диод 1N4148 «Диод ВЧ» стабилитрон А 36 коде диод диод Шоттки 1n4148 стабилитрон 1n4148 Стабилитрон частотный высокочастотный диод 8889
Текст: Нет доступного текста файла
OCR-сканирование

PDF

 1Н4148
1N4148W
1Н4150
1N4150W
1Н914
1Н4151
1N4151W
1Н4448
1N4448W
1N4731
диод
диод стабилитрон 1N4148
«высокочастотный диод»
стабилитрон А 36
кодовый диод
диод Шоттки
1н4148 стабилитрон
Частота стабилитрона
высокочастотный диод
8889
КИА78*ПИ

Реферат: Транзистор КИА78*р ТРАНЗИСТОР 2Н3904хб*9Д5Н20П хб9д0н90н КИД65004АФ ТРАНЗИСТОР мосфет КИА7812АПИ хб*2Д0Н60П

Текст: Нет доступного текста файла
Оригинал

PDF

 2N2904E
до н.э.859
КДС135С
2N2906E
до н.э.860
KAC3301QN
КДС160
2Н3904
BCV71
KDB2151E
КИА78*пи
транзистор
КИА78*р
ТРАНЗИСТОР 2N3904
хб*9Д5Н20П
хб9д0н90н
КИД65004AF
ТРАНЗИСТОР MOSFET
KIA7812API
хб*2Д0Н60П
СТХ12С

Реферат: SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N ​​2SC5586 2SK1343 CTPG2F

Текст: Нет доступного текста файла
Оригинал

PDF

 2SA744
2SA745
2SA746
2SA747
2SA764
2SA765
2SA768
2SA769
2SA770
2SA771
CTX12S
SLA4038
фн651
SLA4037
sla1004
СТВ-34Д
SAP17N
2SC5586
2SK1343
CTPG2F
2SC5586

Реферат: транзистор 2SC5586 диод RU 3AM 2SA2003 диод СВЧ однофазный мостовой выпрямитель IC с выходом 1A 2SC5487 RG-2A диод Dual MOSFET 606 TFD312S-F

Текст: Нет доступного текста файла
Оригинал

PDF

 2SA1186
2SA1215
2SA1216
2SA1262
2SA1294
2SA1295
2SA1303
2SA1386
2SA1386A
2SA1488
2SC5586
транзистор 2SC5586
диод РУ 3АМ
2SA2003
диод для микроволновой печи
однофазный мостовой выпрямитель IC с выходом 1A
2SC5487
Диод РГ-2А
Двойной МОП-транзистор 606
ТФД312С-Ф
2001 — Диод RU 3AM

Реферат: диод РУ 4Б РГ-2А Диод диод РУ 4АМ МН638С ФММ-32 СПФ0001 красный зеленый зеленый стабилитрон Диод RJ 4Б sta464c

Текст: Нет доступного текста файла
Оригинал

PDF

Варистор RU

Реферат: Транзистор СЭ110Н 2SC5487 2SA2003 Транзистор СЭ090Н высоковольтный Транзистор СЭ090 РБВ-406 2SC5586

Текст: Нет доступного текста файла
Оригинал

PDF

 2SA1186
2SA1215
2SA1216
2SA1262
2SA1294
2SA1295
2SA1303
2SA1386
2SA1386A
2SA1488
Варистор RU
SE110N
транзистор
2SC5487
2SA2003
SE090N
высоковольтный транзистор
SE090
РБВ-406
2SC5586
фн651

Реферат: CTB-34D 2SC5586 hvr-1×7 STR20012 sap17n 2sd2619 RBV-4156B SLA4037 2sk1343

Текст: Нет доступного текста файла
Оригинал

PDF

 2SA744
2SA745
2SA746
2SA747
2SA764
2SA765
2SA768
2SA769
2SA770
2SA771
фн651
СТВ-34Д
2SC5586
ХВР-1х7
STR20012
sap17n
2сд2619
РБВ-4156Б
SLA4037
2ск1343
1N4007 ДИОД ЗЕНЕРА

Реферат: диод А14А диод ст4 диак диод а15а стабилитрон дб3 стабилитрон 1н4744 стабилитрон 1н4002 стабилитрон 5А стабилитрон 400в

Текст: Нет доступного текста файла
OCR-сканирование

PDF

 1N4001
1N4002
1N4003
1Н4004
1N4005
1Н4006
1Н4007
1N5400
1N5401
1N5402
1N4007 ЗЕНЕРСКИЙ ДИОД
диод А14А
диод
ст4 диак
диод а15а
стабилитрон дб3
стабилитрон 1n4744
диод стабилитрон 1н4002
стабилитрон 5А
стабилитрон 400в
хб*9Д5Н20П

Реферат: khb9d0n90n 6v стабилитрон khb * 2D0N60P транзистор KHB7D0N65F BC557 транзистор kia * 278R33PI KHB9D0N90N схема ktd998 транзистор

Текст: Нет доступного текста файла
Оригинал

PDF

 2N2904E
до н.э.859
КДС135С
2N2906E
до н.э.860
KAC3301QN
КДС160
2Н3904
BCV71
KDB2151E
хб*9Д5Н20П
хб9д0н90н
6В стабилитрон
хб*2Д0Н60П
транзистор
КХБ7Д0Н65Ф
Транзистор BC557
киа*278R33PI
Схема КХБ9Д0Н90Н
транзистор ктд998
К2Н4401

Резюме: D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 Q2N1132 D1N750 D02CZ10 D1N751

Текст: Нет доступного текста файла
Оригинал

PDF

 РД91ЭБ
Q2N4401
Д1Н3940
Q2N2907A
Д1Н1190
Q2SC1815
Q2N3055
Q2N1132
Д1Н750
D02CZ10
Д1Н751
2012 — SR506 Диод

Реферат: диод 6А 1000в SM4007 Диод Диод SR360 диод her307

Текст: Нет доступного текста файла
Оригинал

PDF

 СМД4001-4007)
СР560
ДО-27
UF4004
ДО-41
UF4007
10А10
LL4148
ФР101-ФР107
SR506 Диод
диод 6А 1000в
SM4007 Диод
Диод SR360
диод her307
2006 — термодиод

Реферат: Термодиод PowerPC970MP CY8C27243 PPC970MP PowerPC970MPTM PowerPC970MP PowerPC 970 PowerPC-970mp Использование термодиодов в процессоре PowerPC 970MP

Текст: Нет доступного текста файла
Оригинал

PDF

 PowerPC970MP®
64-битный
PowerPC970MP™
970MP)
970MP
термодиод
Термодиод PowerPC970MP
CY8C27243
PPC970MP
PowerPC970MP™
PowerPC970MP
PowerPC 970
PowerPC-970мп
Использование термодиодов в процессоре PowerPC 970MP
Антибликовое покрытие OZ Optics Fiber

Реферат: Лазерный диод 1550нм 1300нм 1550нм лазерный диод Радиальный sma ОПТИЧЕСКОЕ ВОЛОКНО LDC-21A лазерный соединитель ЛАЗЕРНЫЙ ДИСТАНЦИОНЕР SMA 905 размеры волокна лазерные диоды для оптического источника линзы лазерный диод

Текст: Нет доступного текста файла
Оригинал

PDF

 -40 дБ
Оптическое просветляющее покрытие оптического волокна OZ Optics
Лазерный диод 1550нм 1300нм
лазерный диод 1550нм
Радиальное ОПТИЧЕСКОЕ ВОЛОКНО
ЛДЦ-21А
лазерный соединитель
ЛАЗЕРНЫЙ ДАЛЬНОМЕР
СМА 905 размеры волокна
лазерные диоды для оптического источника
линза лазерный диод
Германиевый диод

Реферат: 5-амперный диодный выпрямитель Германиевый диод OA91 aa117 диод 2-амперный выпрямительный диод 2-амперный стабилитрон DIODE 1N649 германиевый выпрямительный диод OA95 диод

Текст: Нет доступного текста файла
OCR-сканирование

PDF

 1Н34А
1Н38А
1Н60А
1Н100А
1Н270
1Н276
1Н277
1Н456
1Н459
1Н456А
германиевый диод
Диодные выпрямители на 5 ампер
Германиевый диод OA91
диод аа117
диод
Выпрямительный диод на 2 ампера
2-амперный стабилитрон
ДИОД 1N649
германиевый выпрямительный диод
Диод ОА95
диод Шоттки 60В 5А

Реферат: 30А Быстродействующий диод Шоттки Диод 20В 5А Диод Шоттки высокое обратное напряжение код маркировки 1А Диод Шоттки Диод 40В 2А Шоттки Барьер 3А Диод Шоттки код 10 Шоттки БАРЬЕР ДИОД ERG81-004

Текст: Нет доступного текста файла
Оригинал

PDF

 5В/10А)
500нс,
диод шоттки 60В 5А
30A быстродействующий диод
Диод Шоттки 20В 5А
Диод Шоттки высокого обратного напряжения
код маркировки 1А диод
Диод Шоттки 40В 2А
Барьер Шоттки 3А
диод Шоттки код 10
БАРЬЕР ШОТТКИ ДИОД
ЭРГ81-004
Диод Ганна

Реферат: Микроволновый кремниевый детектор Диод DW9248 микроволновый волновод Marconi gunn Silicon Detector УВЧ-диодный варактор диодный варактор с фильтром

Текст: Нет доступного текста файла
OCR-сканирование

PDF

 DA1304
DA1307
DA1321
DA1321-1
DA1338
DA1338-1
DA1338-2
DA1338-3
DA1349-2
DA1349-4
Ганн Диод
Микроволновый кремниевый детекторный диод
DW9248
микроволновый волновод
Маркони Ганн
Кремниевый детектор
УВЧ диод
варикапный диодный фильтр
варактор
м2222а

Реферат: SOD80C PHILIPS BCB47B 1N4148 SOD80C PMBTA64 PXTA14 BF960 FET BFW11 BF345C BC558B PHILIPS

Текст: Нет доступного текста файла
OCR-сканирование

PDF

 БА582
ОД123
БА482
BA682
BA683
БА483
БАЛ74
БАВ62,
1Н4148
pm2222a
SOD80C ФИЛИПС
BCB47B
1N4148 СОД80С
ПМБТА64
PXTA14
BF960
полевой транзистор BFW11
BF345C
BC558B ФИЛИПС
схемы сварки

Реферат: многопереходная «солнечная батарея» EMCORE CIC Солнечная батарея Emcore дуговой реактор солнечной батареи Многопереходная ячейка «солнечная батарея» с диодом Шоттки

Текст: Нет доступного текста файла
Оригинал

PDF

2009 — 2850КТ

Реферат: 2850MT 1200 RTV 1N5550 1N6515 2850FT RTV-615 scotchcast эпоксидный диод с piv 40v

Текст: Нет доступного текста файла
Оригинал

PDF

 1Н6515
1N5550
2850КТ
2850 тонн
1200 РТВ
1N5550
1Н6515
2850 футов
РТВ-615
скотчкаст эпоксидная смола
горшечный материал
диод с пив 40v
1998 — Стабилитрон 3 В 400 мВт

Реферат: транзистор bc548b BC107 транзистор TRANSISTOR bc108 bc547 таблица перекрестных ссылок Транзистор BC109 DIAC OB3 DIAC Br100 74HCT Спецификация семейства IC TRANSISTOR mosfet BF998

Текст: Нет доступного текста файла
Оригинал

PDF

 DS750
87C750
80С51
ПЗ3032-12А44
БУК101-50ГС
BUW12AF
БУ2520АФ
16 кГц
BY328
Стабилитрон 3В 400мВт
транзистор bc548b
Транзистор BC107
ТРАНЗИСТОР bc108
Таблица перекрестных ссылок bc547
Транзистор BC109
ДИАК OB3
ДИАК Br100
Спецификация семейства микросхем 74HCT
ТРАНЗИСТОР MOSFET BF998
УВЧ фазовращатель

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла
OCR-сканирование

PDF

Предыдущий
1
2
3
…
23
24
25
Далее

Маркировка полярности диодов | Tempo Automation

Стрелка слоя шелкографии — лучший способ отметить полярность диода. Не точка. Не полоска. Используйте стрелку.

Даже при автоматической сборке неправильная полярность диода является распространенной проблемой. Диоды могут иметь вводящую в заблуждение маркировку. При программировании подъемно-транспортного автомата определение правильной ориентации требует некоторой умственной гимнастики. Стрелка для трафаретной печати сокращает объем работы и повышает точность загрузки.

В современном символе диода прямой ток идет в направлении стрелки. Как удобно! Это хорошо, но первоначальная цель дизайна символа заключалась в том, чтобы представить точечный контакт в диоде из германиевого стекла. Этот символ прижился, и теперь все считают символ диода своего рода стрелкой.

Точка в треугольнике диода соответствует точечному контакту провода

Полоса на стеклянной или пластиковой упаковке диода точно соответствует катодной линии на символе диода. Эта полоса также была нанесена на печатную плату. Это позволило легко увидеть правильную ориентацию.

Современные диоды для поверхностного монтажа не всегда используют эту простую схему маркировки. Например, многие светодиоды имеют необычную маркировку полярности. Сверху не очень удачное место для полоски, потому что она блокирует свет.

Эта упаковка помечена сверху небольшой выемкой на пластике со стороны катода.

Некоторые диоды имеют маркировку на контакте 1 вместо катода.

Загрузить сейчас

Некоторые светодиоды не имеют маркировки сверху и имеют множество маркировок снизу, не связанных с катодом.

Установка ориентации диода в процессе сборки автоматизирована. Форматы файлов, такие как IPC-356D, определяют углы поворота для устройства захвата и размещения. Но с этими данными часто возникают проблемы, поскольку они основаны на предположениях об условностях, используемых при проектировании печатной платы. Данные в САПР согласуются, но не на 100% точны. Проверка ориентации корректирует небольшой процент деталей, которые не соответствуют соглашению об ориентации.

Контрактный производитель сможет выяснить, в какую сторону направлен диод в ленте. Человек, программирующий машину для захвата и размещения, находит ориентацию ленты в таблице данных, а затем проверяет ленту, чтобы убедиться, что она загружена правильно. Затем программист смотрит на конструкцию печатной платы, чтобы выяснить, в какую сторону должен быть направлен диод на плате. Если это не соответствует файлу САПР, то оно исправляется в машинной программе. Вы можете упростить эту часть, нарисовав стрелку или символ диода. Тогда программисту не придется задаваться вопросом, относится ли маркировка печатной платы к контакту 1, к маркировке на корпусе или к катоду. Хорошо иметь и другие маркировки, если есть четкая стрелка. Это относится ко всем типам диодов.

При создании библиотеки САПР для бесперебойной работы на моем CM мне нравится документ IPC «Нулевая ориентация электронных компонентов для построения библиотеки САПР». Вы можете найти этот документ, погуглив название, или получить его непосредственно в IPC.
