устройство, принцип работы + как сделать диммер самому
Выпускаемые промышленностью всевозможные диммеры способны расширить функциональность почти любых осветительных приборов, повысить их экономичность. Но если ситуация не типичная, к примеру, если важны небольшие размеры, то сможет помочь только самодельное устройство.
Кроме того, изготовление может стать более дешевым вариантом, чем покупка, что действует крайне убедительно. Мы расскажем, как собрать диммер своими руками. В представленной нами статье подробно изложено, какие комплектующие потребуются, в какой последовательности выполнять работы.
Содержание статьи:
- Когда покупка — худший вариант?
- Что нужно знать о диммерах?
- Плюсы использования прибора
- Как выполняется регулирование?
- Относительная простота конструкции
- Факторы усложнения схемы
- Существующие виды управления прибором
- Тип размещения прибора
- Принцип работы диммера
- Собственноручное изготовление диммера
- Подключение димера к цепи
- Выводы и полезное видео по теме
Когда покупка — худший вариант?
Заводские регуляторы яркости способны обеспечить ожидаемый экономический результат или повысить комфортность проживания во всех типичных ситуациях.
Кроме того, их стоимость бывает различной, что позволит совершить покупку «по карману».
Но все же в ряде ситуаций можно не найти подходящего по размерам или мощности варианта, поэтому выходом может стать самоделка.
В большинстве случаев заинтересованный человек сможет приобрести недорогой заводской диммер, рабочие качества которого удовлетворят его
Встречаются нестандартные ситуации, когда промышленные изделия не удовлетворяют потребности человека. К примеру, так бывает, если необходим небольшого размера, есть желание улучшить эстетические свойства его панели управления.
Или человек считает за необходимое повысить экономичность, сделать более удобным управление, добиться каких-либо цветовых эффектов, улучшить любую другую характеристику.
Изготовление простейшего диммера является несложной задачей, тем более потребуются только доступные всем инструменты, основным из которых является паяльник
А также самостоятельно выполнить сборку можно, когда в наличии есть необходимые комплектующие, что позволит существенно удешевить процедуру.
Что нужно знать о диммерах?
Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.
Плюсы использования прибора
Среди достоинств следует выделить такие дополнительные возможности:
- снизить потребление электроэнергии — это приводит к большей экономичности;
- заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.
Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.
А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.
Основой конструкции диммера является симистор. Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В. Это обеспечит изделию долговечность
Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.
Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.
Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.
Как выполняется регулирование?
Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.
Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность
Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.
К ним относятся:
- изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
- широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.
Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные .
Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.
Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа
С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.
А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.
Относительная простота конструкции
Несмотря на то что бытовые регуляторы яркости позволяют получать заметный визуальный и экономический эффект, они отличаются несложным устройством.
Что обеспечивает длительный срок эксплуатации, а в случае, когда человек решил выполнить самостоятельную сборку, то и простоту этой операции.
В результате справиться с ней сможет почти любой желающий, даже не обладая специальными знаниями.
Самодельный диммер можно использовать в разных сферах, но при этом следует учитывать, что его изготовление на одной пайке компонентов не закончится. Так как самоделке понадобится придать привлекательный внешний вид
Так, самые востребованные современные диммеры созданы на основе всего нескольких элементов:
- динистора, часто встречается и другое его название — диак;
- симистора, по-другому — триак;
- узла формирования импульса.
Кроме того, в конструкции необходимо присутствие нескольких второстепенных частей, без которых работа невозможна. К ним относятся конденсаторы, резисторы (постоянного, переменного тока). Каждый из основных перечисленных полупроводниковых приборов выполняют свою часть работы по управлению яркостью ламп.
Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. То есть существует возможность пропускать ток к лампам в неограниченном объеме, но при необходимости и возвращать его излишки обратно.

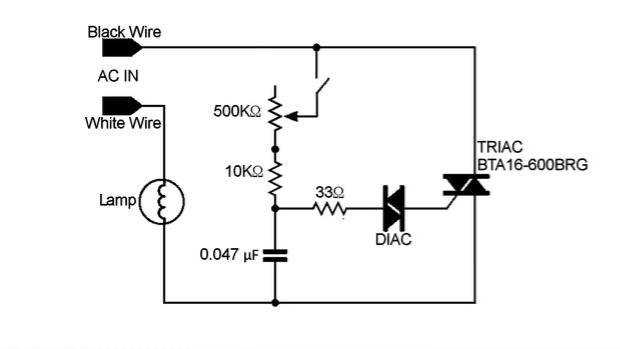

Этот рисунок представляет собой упрощенную схему диммера. Которая свидетельствует, что могут быть различные особенности, но основным регулирующим элементом все равно останется симистор
Выполнение такого процесса обеспечивает анод с катодом. Они меняются местами в зависимости от направления перемещения электричества. Кроме того, предусмотрена многослойная проводниковая конструкция, которая позволяет выполнять задачи максимально точно.
Само переключение направления выполняет динистор, который представляет из себя двунаправленный диод.
Факторы усложнения схемы
Человек, желающий собрать диммер самостоятельно, должен задуматься не только о приобретении нужных полупроводников. Поскольку конструкция должна будет обеспечить возможность выполнять управление, размещение и даже придать достаточные эстетические свойства, предстоит учитывать ряд моментов.
К ним относятся:
- вид управления;
- способ размещения;
- внешний вид.
Поскольку перечисленные пункты существенно влияют на рабочие характеристики регулятора яркости, то с каждым из них следует разобраться отдельно.
Что позволит справиться с работой качественно.
Существующие виды управления прибором
Так как диммером понадобиться управлять, то человеку следует выбрать оптимальный вариант. Потому что их много и каждый имеет свои особенности, преимущества и недочеты. Это существенно повлияет на конструкцию.
Манипуляции возможно выполнять любым из следующих способов:
- механическим;
- электронным;
- дистанционным.
Но чаще всего для всевозможных самодельных диммеров используется первый вариант. Так как механическое управление является простейшим в сборке, а при покупке комплектующих заплатить придется меньше всего.
Схема диммера дает возможность понять, как он работает. А именно при появлении в сети тока, он, проходя через резисторы и один из встроенных диодов, заряжает конденсатор. Избыточное напряжение из которого попадает на динистор и симистор. От его положения и зависит передаваемая на лампы нагрузка
В этом случае человеку понадобится только регулятор, которым может быть поворотный рычаг.
При желании его можно заменить нажимным элементом. В таком случае все манипуляции будут выполняться обычными клавишами, знакомыми по традиционным выключателям.
Нередко используются комбинированные поворотно-нажимные приборы. Они дают возможность операции включения/выключения производить клавишами, саму же регулировку — поворотным рычагом. Что многие пользователи считают удобным.
Любой из указанных вариантов размерами и внешним видом может быть схож с обычным выключателем, что позволит заменить такой прибор. Это является еще одним преимуществом. Электронное управление подразумевает использование для выполнения всех необходимых манипуляций сенсоров. Они также выполнены в форме традиционных выключателей и легко заменяют их.
Перед механическими аналогами сенсорные имеют значительное преимущество в виде современного внешнего вида. Обратной стороной медали будет более высокая стоимость комплектующих. Дистанционное управление наиболее комфортное, удобное, выполняется оно с помощью обычных пультов.
Виды передачи командного сигнала бывают различными:
- радиосигнал;
- инфракрасный сигнал.
В первом случае пользователь сможет осуществлять необходимую регулировку с любого места здания, помещения и даже из-за их пределов. Что удобно, эффективно, но комплектующие будут стоить дороже, чем при покупке пульта с инфракрасным сигналом.
Сигнал способен передать нужную информацию только при наведении на сам . А это получится выполнить только в пределах одного помещения.
Более простой является навесной вариант сборки регулятора яркости. А наиболее долговечной считается печатная плата, которая позволит предотвратить многие виды досрочной поломки
Все же указанную особенность обычно недостатком не считают, поэтому более доступные комплекты с инфракрасным сигналом популярней. К дистанционным способам управления относится и акустический, но в таком случае придется приобрести датчик, способный улавливать звуковые команды: хлопки в ладоши, звуки музыки и прочие подобные шумы.
Все же следует знать, что последний вариант больше эффектный, чем эффективный. Так как любые сторонние звуки, к примеру, лай домашнего любимца, громкий разговор приведут к несанкционированному изменению яркости свечения ламп. Это не всегда будет радовать пользователей.
В то же время, вмонтированный в конструкцию диммера акустический датчик способен сделать незабываемой любую вечеринку, так как заставляет осветительные приборы реагировать на изменение громкости музыки. То есть, таким образом, вполне можно заменить светомузыку.
Кроме того, следует знать, что все популярней становятся варианты управления с помощью компьютера при проводном или беспроводном подключении, а также смартфона, планшета, которые передают нужный командный сигнал по Wi-Fi.
Печатные платы отличаются компактностью и долговечностью в сравнении с навесной схемой. Кроме того, они более безопасные, что важно, так как диммеры используются в помещениях, где находятся люди
Чтобы иметь возможность воспользоваться любым из перечисленных способов, конструкцию диммера необходимо оснастить нужными элементами.
Что делает ее сложней, поэтому более дорогой. В результате наиболее востребованным вариантом управления традиционно остается механический.
Тип размещения прибора
Любой современный диммер можно разместить всего тремя способами, а в быту используется итого меньше — только 2. Один вариант востребован редко из-за своей конструктивной сложности и производительности.
Поэтому для жилья или небольших коммерческих помещений применяются такие виды размещения:
- накладные;
- встроенные.
В первом случае диммером заменяют традиционный выключатель, во втором — он устанавливается не на виду, то есть монтируется в раздаточную коробку, специально сделанную нишу. Это значит, что в одной ситуации человеку необходимо позаботиться о панели управления с высокими эстетическими качествами.
А в другой этот нюанс не играет никакой роли. Так как прибор будет спрятан от глаз. Зато придется использовать только дистанционный способ управления. Накладными бывают в основном механические или электронные разновидности.
Принцип работы диммера
Наиболее эффективным является способ управления яркостью с помощью широтно-импульсной модуляции. Так как он наиболее подходит для современных .
Принцип работы в этом случае представляет собой подачу тока короткими импульсами, между которыми выдерживается продолжительная пауза. Причем чем большее ее продолжительность, тем меньше яркость свечения.
Подключение регуляторов является важным этапом сборки, так как от него зависит функциональность и комфортность, собственно ради чего люди и выполняют такую работу
В то же время простейшие устройства способны менять характеристики света обычным уменьшением/увеличением подающегося напряжения. Но такой вариант принесет пользу только при использовании ламп накаливания.
В случае использования LED-приборов в паре с устройством смогут работать только , так как обычные светодиодки не регулируются.
Собственноручное изготовление диммера
Изначально предстоит определиться с рядом параметров, среди которых мощность, тип размещения, управления.
Без этой процедуры работоспособный регулятор получится создать только случайно, что бывает редко.
Далее необходимо приобрести или получить в собственность другим путем симистор, динистор, а также узел, который формирует управляющий импульс, например, взять из ненужного прибора.
Кроме того, понадобится конденсатор и 2 резистора, способные поддерживать определенную ранее мощность. Причем один из них должен быть переменным. Эта особенность позволит менять напряжение тока.
На схеме указано, как пользователь сможет управлять одним источником света с помощью двух регуляторов, установленных в разных частях помещения, что удобно
А когда его значение достигнет максимально возможного для используемого динистора, то он срабатывает и подает необходимый командный импульс. Который направляется на симистор, а далее попадает к лампам или другим электроприборам.
Когда откроется этот силовой ключ зависит от положения органов управления. Так как это могут быть и 220 В, и 40 В, если оно необходимо человеку.
Поскольку умельцы изготавливают в основном накладные регуляторы яркости, то установить его в цепь не составит труда. Так как эта операция ничем не отличается от монтажа традиционного выключателя
Все перечисленные выше элементы конструкции соединяются в одно изделие согласно приложенной схеме с помощью проводов и пайки. Контакты необходимо тщательно изолировать. Так как короткое замыкание — одна из нескольких распространенных причин поломки электрооборудования.
Подключение димера к цепи
Это не менее важная часть работы, чем само изготовление, так как во многом от качества зависит долговечность эксплуатации. Кроме того, подключение влияет на удобство и комфортность управления, поэтому диммеры принято делить и по этой характеристике.
Они бывают следующими:
- по типу выключателя — они заменяют собой традиционные выключатели и регулируют один светильник или их группу, например, люстру с большим количеством осветительных элементов;
- проходными — позволяют управлять одним электроприбором, к примеру, светодиодной лампой, с помощью нескольких регуляторов, для удобства расположенных в различных частях помещения, здания.
В первом случае при использовании сети, включающей в себя 3 провода, ноль и заземление идут на светильник, другой электроприбор, а фаза на разрыв. То есть процедура является знакомой всем, кто заменял обычные выключатели.
При выполнении проверки регулятора, его монтажа и эксплуатации человеку следует соблюдать меры безопасности, так как через него проходит достаточное напряжение, чтобы нанести вред здоровью

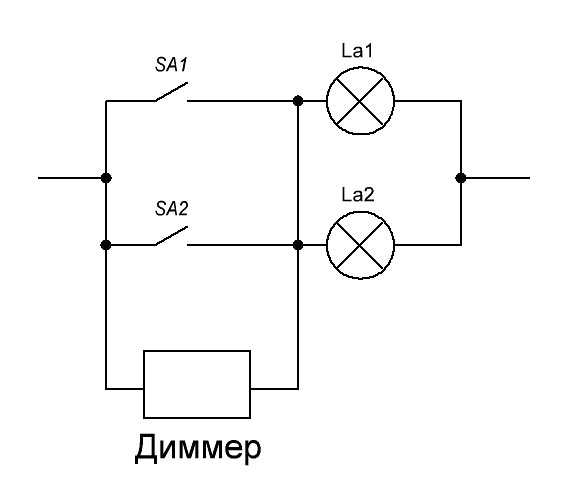

При монтаже двух проходных диммеров от распределительной коробки следует подвести к каждому из них по три провода. Это обязательное условие. Затем первые два контакта используются для соединения обоих регуляторов. Для обеспечения надежности следует использовать перемычку.
Еще один из свободных контактов подсоединяется к фазе, а последний к осветительному прибору. После чего соединение проверяется на работоспособность.
Во время этих операций следует помнить о соблюдении мер безопасности — каждая из них может выполняться только после обесточивания сети.
С ориентирами выбора диммера для управления светодиодной лентой ознакомит , полностью посвященная этой интересной теме.
Выводы и полезное видео по теме
Первый ролик позволит быстрее разобраться с процедурой изготовления:
Следующий видеоматериал позволит ознакомиться с принципом работы современных диммеров:
Любой пользователь, даже не обладающий специальными навыками, сможет разобраться с тем, как правильно сделать несложный диммер своими руками. Это совсем недорогое и несложное решение. Главное — подобрать элементы нужной мощности и качественно соединить их между собой.
В то же время необходимо будет придать изделию достойный внешний вид, что осложняет задачу. Но для этой цели можно использовать корпуса промышленных регуляторов, причем даже бывших в употреблении.
Хотите рассказать о том, как собирали прибор для регулировки интенсивности освещения собственноручно? Есть желание поделиться технологическими тонкостями или задать вопрос? Пишите, пожалуйста, комментарии в расположенном ниже блоке, делитесь полезными сведениями, впечатлениями и фото по теме статьи.
Диммер своими руками для светодиодов
Выставлять яркость меньше не имеет смысла, поскольку большинство ламп просто не работают в таком режиме или дают мизерное количество света, которого хватит только на свечение лампы, но при этом ничего освещать она не будет. Можно пойти в магазин и купить готовый прибор, но сейчас цены на данные устройства очень завышены и не соответствуют получаемому изделию. Так как мы с вами мастера на все руки, то будем делать данные девайсы самостоятельно. Содержание: На симисторе На тиристорах Конденсаторный светорегулятор На микросхеме. Для начало рассмотрим схему светорегулятора, работающего от сети Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Диммер своими руками для света на 220
- Диммер своими руками
- Диммер для светодиодов – подключение и устройство, схемы
- Критерии выбора и принцип работы диммера для светодиодных ламп 220в
- Сенсорный регулятор освещения своими руками
- Схема диммера для светодиодных ламп на 220в
- Собираем сенсорный диммер для светодиодов своими руками
- Диммер для светодиодов своими руками
- Схема диммера для светодиодных ламп на 220В
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Схема подключения диммера своими руками.
Простой и проходной светорегулятор.
Диммер своими руками для света на 220
Светодиодные лампы, гирлянды, ленты сегодня очень популярны. Однако из соображений дополнительного энергосбережения у многих возникают вопросы по их подключению с возможностью регулировки яркости — например, с помощью диммера.
Благодаря своей экономичности, интенсивному свечению и малому потреблению электроэнергии светодиодные лампы нашли широкое применение как в промышленности, так и в быту. В отличие от ламп дневного света и так называемых энергосберегающих светодиодные лампы не содержат токсичной ртути, которая попадает в окружающую среду при малейших механических повреждениях корпуса лампы.
Поэтому светодиодные лампы являются оптимальными источниками освещения для квартир, детских садов, школ, крытых спортивных площадок. Иногда яркость светодиодных ламп оказывается избыточной, и ею приходится каким-то образом управлять.
Для регулировки яркости используются диммеры , которые представлены двумя разновидностями: одни изменяют напряжение и, соответственно, ток через нагрузку, а другие модели за счёт широтно- импульсной модуляции ШИМ регулируют интервалы включения и отключения нагрузки, то есть светодиода. Длительность периода следования импульсов остаётся при этом постоянной рис.
Диммеры, функционирующие по принципу изменения напряжения на нагрузке, — устройства довольно громоздкие и дорогие. Кроме того, они малопригодны для низковольтных светодиодных ламп или лент, рассчитанных на напряжение В, поскольку в зависимости от конструкции такие лампы ленты включаются при напряжении 9 и 18 В соответственно. Диммеры на основе ШИМ очень компактны и эффективны.
Их легко реализовать на микроконтроллерах, снабдив устройство дополнительными функциями. К сожалению, при отказе микроконтроллерного устройства отремонтировать его практически невозможно: простая замена ; микроконтроллера ничего не исправит, поскольку он содержит управляющую программу, разработанную производителем устройства и представляющую коммерческую тайну.
Вместе с тем при отказе микроконтроллерного диммера его довольно легко заменить самодельным, поскольку широтно-импульсное управление несложно реализовать на цифровых микросхемах малой степени интеграции.
Эти микросхемы совсем недорогие, а собранные на них конструкции доступны для повторения даже новичкам, только начавшим освоение электроники. Самый простой по конструкции — диммер, выполненный на интегральном таймере NE Этот таймер был создан почти 45 лет тому назад инженером компании Signetics Гансом Камензиндом. В таймере объединены аналоговая и цифровая части.
Аналоговая представлена двумя компараторами, цифровая — RS-триггером, который можно считать элементарной ячейкой памяти и инвертором. Благодаря столь замечательному союзу аналоговой и цифровой электроники возникло совершенно уникальное устройство, на основе которого можно построить импульсные преобразователи, широтно-импульсные модуляторы, таймеры, генераторы. Добавим, что таймер не критичен к напряжению питания и стабильно работает в диапазоне от 3 до 18 В, обеспечивая выходной ток до 0,2 А.
То есть к выходу таймера напрямую можно подключить реле, тем самым ещё больше упростив конструкцию,. Рассмотрим схему, предназначенную для управления светодиодными лампами рис.
Длительность периода колебаний задается генератором, выполненным на резисторе R1 и конденсаторе С1. Если перемещать ползунок резистора R1 вверх, уменьшится длительность разряда и увеличится время заряда конденсатора С1.
А это значит, что при изменении положения движка резистора R1 будет меняться только скважность импульсов на выходе 3 таймера DA1 и, соответственно, интервал между включением и отключением нагрузки.
Поскольку максимальный ток на выходе микросхемы NE не превышает 0,2 А, управлять мощной нагрузкой, которой являются светодиодные лампы ленты следует через усилитель мощности, выполненный на полевом транзисторе.
В данной конструкции использован полевой транзистор с индуцированным каналом п-типа, например 2SK, 2SK, или любой другой с допустимым прямым током нагрузки, в 1, раза превышающим максимальный суммарный ток нагрузки, подключенной к диммеру.
Транзистор следует установить на теплоотвод, если мощность нагрузки превышает 1 А. Площадь теплоотвода должна соответствовать мощности, рассеиваемой на транзисторе. При обращении с полевым транзистором следует иметь в виду, что он весьма чувствителен к статическому электричеству.
Даже слабого статического разряда бывает достаточно, чтобы необратимо испортить транзистор. Поэтому перед монтажом все электроды полевого транзистора следует закоротить, например, алюминиевой фольгой фото 1 или оголённым медным проводом. Монтаж диммера удобно выполнять на печатной плате из одностороннего фольгированного стеклотекстолита размерами 35 х 50 мм.
Разводка печатных проводников и схема монтажа компонентов представлены на рис. Сборку устройства целесообразно производить в такой последовательности. Сначала установите разъём. После пайки обязательно удалите перемычку с выводов транзистора, иначе собранное устройство сгорит при первом же подключении! Внешний вид смонтированного диммера показан на фото 2 и 3.
Диммер можно разместить в подходящем пластмассовом корпусе, например в мыльнице, просверлив отверстия для подвода кабеля и под переменный резистор R1.
Собранный диммер можно использовать для регулировки освещенности рабочего места, например, в домашней мастерской. Известно, что яркий свет при длительной работе утомляет зрение. Еще один вариант применения диммера — это система аварийного освещения.
При работе от автономного источника питания — аккумулятора — ресурс работы системы аварийного освещения существенно увеличится за счет снижения яркости светодиодных ламп. Правда, диммеры потребуется изготовить в трех экземплярах — по одному на красный, зелёный и синий каналы.
Таким образом, регулируя яркость в каждом канале, вы без труда установите любой желаемый цвет или оттенок. Подобная замена может пригодиться в случае отказа штатного контроллера, входящего в комплект светодиодных ламп или лент, поскольку приобрести отдельно от комплекта этот контроллер бывает весьма затруднительно.
При широтно-импульсной модуляции остаются неизменными амплитуда и период следования повторения импульсов, меняется лишь длительность импульса. Принципиальная схема диммера на микросхеме NE с усилителем мощности на полевом транзисторе. Перед монтажом выводы полевого транзистора следует закоротить — во избежание пробоя статическим электричеством. Эти лампы при таком соединении будут моргать и сверкать даже при выключенном свете. Чтобы не менять полностью выключатель, можно снять крышку и отсоединить светодиод — и все будет в порядке.
Для их замены надо обязательно пользоваться перчатками.

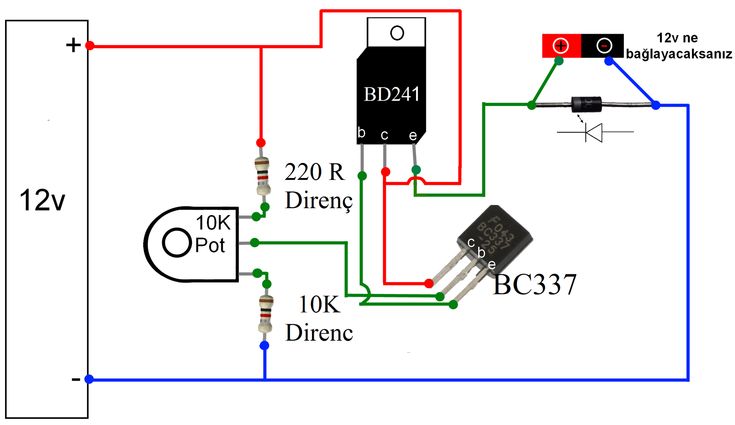

Диммер своими руками
Это несложное устройство позволит вам не только избавиться от громоздких резисторов в цепи питания мощных светодиодов, но и регулировать их яркость в довольно большом интервале, что может оказаться весьма полезным, например, при модернизации аккумуляторного фонаря Началась эта «эпопея» с того, что один из знакомых заказал через Интернет несколько десятков сверхъярких светодиодов.
Потом, естественно, возникли вопросы, как их подключить и вообще сделать какой-нибудь светильник а в вопросах электроники он разбирается «не очень». После чего и была найдена схема диммера, изображённая на фото. Плата рассчитана на применение деталей SMD, исключение составляют только микросхема и переменный резистор, который в случае отсутствия необходимости регулировки яркости может быть заменён двумя постоянными.
Диммеры для светодиодных ламп на вольт. Схемы. Сотвори себе Свет своими руками. Особенности светодиодного освещения.
Диммер для светодиодов – подключение и устройство, схемы
Согласитесь, иногда возникает потребность в регулировании яркости лампы. Ну, действительно, не всегда требуется, чтобы она светила на полную мощность. Если в вечернее время вы собрались семьёй в зальной комнате за беседой, достаточно приглушённого освещения. Зачем же включать люстру на полную мощность, гнать лишние киловатт-часы и переплачивать за расход электроэнергии. В таком случае выручает регулятор освещения, по-другому это устройство называется диммером.
С его помощью можно изменять электрическую мощность лампы и тем самым регулировать яркость света. Многие мужчины, знатоки электротехники и любители радиоэлектроники, собирают диммер своими руками. Но тут возникает вполне логичный вопрос, зачем нужен самодельный диммер, если можно пойти в магазин электротехнических товаров и купить заводское устройство?
Критерии выбора и принцип работы диммера для светодиодных ламп 220в
Каждый стремится сделать свой дом красивым и уютным, используя современные устройства, лампы и новые прогрессивные разработки. Именно они позволяют совместить управление комфортом и экономией. Светорегулятор регулирует электрическую мощность нагрузки, как ламп, так и других бытовых устройств: утюгов и паяльников. Однако широкое применение это устройство приобрело для управления мощностью световых приборов. Когда напряжение низкое, то освещение получается мягким, не бьющим в глаза.
Ещё совсем недавно для того, чтобы регулировать яркость освещения включённой лампы использовали реостаты, которые не могли обеспечить необходимую экономию электроэнергии.
Сенсорный регулятор освещения своими руками
Регулировать яркость освещения в комнате, где установлена люстра с несколькими лампами накаливания, не представляет труда. Берем выключатель на несколько кнопок и при необходимости включаем либо выключаем часть ламп. Даже если люстра рассчитана на одну лампу, ее яркость можно изменять в широких пределах увеличивая либо уменьшая подаваемое напряжение. Светодиод работает в очень узком диапазоне напряжения и при его снижении просто гаснет. Для изменения яркости светодиодных ламп используют диммер, представляющий собой ШИМ-контроллер контроллер с широтно-импульсной модуляцией мощности. Изменения мощности питающего напряжения при применении шим-контроллера обеспечивается благодаря подаче на коммутирующий элемент в случае со светодиодами — полевой транзистор, симистор либо динистор сигналов с изменяющейся скважностью.
Схема диммера для светодиодных ламп на 220в
Светодиодные лампы, гирлянды, ленты сегодня очень популярны.
Однако из соображений дополнительного энергосбережения у многих возникают вопросы по их подключению с возможностью регулировки яркости — например, с помощью диммера. Благодаря своей экономичности, интенсивному свечению и малому потреблению электроэнергии светодиодные лампы нашли широкое применение как в промышленности, так и в быту. В отличие от ламп дневного света и так называемых энергосберегающих светодиодные лампы не содержат токсичной ртути, которая попадает в окружающую среду при малейших механических повреждениях корпуса лампы. Поэтому светодиодные лампы являются оптимальными источниками освещения для квартир, детских садов, школ, крытых спортивных площадок. Иногда яркость светодиодных ламп оказывается избыточной, и ею приходится каким-то образом управлять. Для регулировки яркости используются диммеры, которые представлены двумя разновидностями: одни изменяют напряжение и, соответственно, ток через нагрузку, а другие модели за счёт широтно- импульсной модуляции ШИМ регулируют интервалы включения и отключения нагрузки, то есть светодиода.
Длительность периода следования импульсов остаётся при этом постоянной рис.
Для домашнего умельца очень важно понимать, что для регулирования светового потока светодиодных ламп следует применять специализированные.
Собираем сенсорный диммер для светодиодов своими руками
Данный проект будет интересен, в первую очередь, автолюбителям, но и домашних умельцев — дизайнеров интерьера он тоже может заинтересовать. Многие современные автомобили, таких марок, как Mercedes, BMW и т. Конечно, купить готовое устройство, гораздо проще, но сделать диммер своими руками — намного интересней. Исходя из того, что лампы накаливания для подсветки в салоне, однозначно надо менять на светодиоды, было принято решение делать диммер на светодиодной ленте.
Диммер для светодиодов своими руками
ВИДЕО ПО ТЕМЕ: Простой регулятор яркости диммер для светодиодной ленты своими руками. dimmer light DIY
Особенности использования диммер для светодиодных ламп и ламп накаливания.
Диммер для управления светодиодными лампами на В можно изготовить устройство своими руками. Для этого. Диммер для светодиодных ламп В, сделанный своими руками, устанавливается точно также.
Описание прибора под названием диммер, правила самостоятельной сборки, ТОП-3 лучших устройства для пайки и советы по выбору аппарата. ТЕСТ: Чтобы понять, обладаете ли вы достаточной информацией о сборке диммера своими руками:.
Схема диммера для светодиодных ламп на 220В
Регулировать яркость освещения в комнате, где установлена люстра с несколькими лампами накаливания, не представляет труда. Берем выключатель на несколько кнопок и при необходимости включаем либо выключаем часть ламп. Даже если люстра рассчитана на одну лампу, ее яркость можно изменять в широких пределах увеличивая либо уменьшая подаваемое напряжение. Светодиод работает в очень узком диапазоне напряжения и при его снижении просто гаснет. Для изменения яркости светодиодных ламп используют диммер, представляющий собой ШИМ-контроллер контроллер с широтно-импульсной модуляцией мощности.
Светодиодные лампы, гирлянды, ленты сегодня очень популярны. Однако из соображений дополнительного энергосбережения у многих возникают вопросы по их подключению с возможностью регулировки яркости — например, с помощью диммера. Благодаря своей экономичности, интенсивному свечению и малому потреблению электроэнергии светодиодные лампы нашли широкое применение как в промышленности, так и в быту.
220В диммер света и схема регулятора потолочного вентилятора [с симистором и диаком]
by Swagatam 269 комментариев
В этом посте мы узнаем на двух примерах, как построить простую схему переключателя диммера на 220 В для управления интенсивностью света с помощью потенциометра, используя принцип симисторного прерывания фазы.
Схема переключателя диммера на 220 В в основном представляет собой схему регулятора сетевого напряжения переменного тока на основе триака/диака, которую можно использовать для управления силой света лампы накаливания.
Этот диммер также широко используется для управления скоростью домашнего потолочного вентилятора.
Содержание
Что такое симисторные диммеры
Во многих моих предыдущих статьях мы уже видели, как симисторы используются в электронных схемах для переключения нагрузок переменного тока.
Триаки — это в основном устройства, способные включать определенную подключенную нагрузку в ответ на внешний триггер постоянного тока.
Хотя они могут быть включены для процедур полного включения и полного отключения нагрузки, устройство также широко применяется для регулирования переменного тока, так что выход на нагрузку может быть уменьшен до любого желаемого значения.
Например, симисторы — это очень часто используемые диммерные переключатели, в которых схема спроектирована таким образом, чтобы устройство переключалось таким образом, чтобы оно работало только для определенного участка синусоиды переменного тока и оставалось отключенным в течение оставшихся частей синусоидальной волны.
волна.
Этот результат представляет собой соответствующий выходной переменный ток, среднее среднеквадратичное значение которого намного ниже фактического входного переменного тока.
Подключенная нагрузка также реагирует на это более низкое значение переменного тока и, таким образом, регулируется в соответствии с этим конкретным потреблением или результирующей выходной мощностью.
Именно это и происходит внутри электрических диммерных выключателей, которые обычно используются для управления потолочным вентилятором и лампами накаливания.
Предупреждение: Все описанные ниже цепи подключены напрямую к сети переменного тока, поэтому прикасаться к ним при включенном питании и в открытом состоянии крайне опасно.
Принципиальная схема простого диммера
Рабочий видеоклип:
Схема простого переключателя диммера на 220 В
Принципиальная схема, показанная выше, является классическим примером выключателя с регулятором освещенности, в котором используется симистор для управления интенсивностью света.
Когда сеть переменного тока подается на вышеуказанную цепь, в соответствии с настройкой потенциометра, C2 полностью заряжается после определенной задержки, обеспечивая необходимое напряжение запуска диака.
Диак проводит и запускает симистор в проводимость, однако это также разряжает конденсатор, заряд которого падает ниже напряжения срабатывания диака.
Из-за этого диак перестает проводить ток, как и симистор.
Это происходит для каждого цикла синусоидального сигнала сетевого переменного тока, который разрезает его на отдельные части, что приводит к хорошо подобранному выходному напряжению с более низким напряжением.
Настройка потенциометра устанавливает время заряда и разряда C2, что, в свою очередь, определяет, как долго симистор остается в проводящем режиме для синусоидальных сигналов переменного тока.
Вам может быть интересно узнать, почему С1 помещен в схему, ведь схема будет работать и без него.
Это правда, C1 на самом деле не требуется, если подключенная нагрузка представляет собой резистивную нагрузку, такую как лампа накаливания и т.
д.
Однако, если нагрузка является индуктивной, включение C1 становится очень важным.
Индуктивные нагрузки имеют плохую привычку возвращать часть накопленной энергии в обмотке обратно в питающие шины.
Эта ситуация может задушить C2, который затем перестанет правильно заряжаться для инициирования следующего последующего срабатывания.
C1 в этой ситуации помогает C2 поддерживать цикл, обеспечивая всплески небольших напряжений даже после того, как C2 полностью разряжен, и, таким образом, поддерживает правильную скорость переключения симистора.
Симисторные диммерные схемы имеют свойство генерировать большое количество РЧ-помех в воздухе во время работы, и поэтому с этими диммерными переключателями необходимо использовать RC-сеть для уменьшения РЧ-генераций.
Вышеприведенная схема показана без этой функции и, следовательно, будет генерировать много радиочастот, которые могут мешать сложным электронным аудиосистемам.
Компоновка и подключение печатной платы
Детали компоновки дорожек
Улучшенный дизайн
Схема выключателя регулятора освещенности, показанная ниже, включает необходимые меры предосторожности для решения вышеуказанной проблемы.
Эта усовершенствованная схема диммера света также делает ее более подходящей для высоких индуктивных нагрузок, таких как двигатели, шлифовальные машины и т. д. Это становится возможным благодаря включению C2, C3, R3, что позволяет запускать диак с последовательным коротким импульсом напряжения вместо этого. импульсов резкого переключения, что, в свою очередь, позволяет запускать симистор с более плавными переходами, вызывая минимальные переходные процессы и выбросы.
Схема усовершенствованного регулятора вентилятора переменного тока 220 В, диммера освещения
Перечень деталей
- C1 = 0,1u/400 В (дополнительно)
- C2, C3 = 0,022/250 В,
- R3 = 33K,
- R4 = 100 Ом,
- VR1 = 220K, или 470K Linear
- DIAC = DB3,
- TRIAC = BT136
- L1 = 4087 (опцион)
- Можно ли заменить диммер на однополюсный?
- К переключателю диммера подходят белый, красный и черный провода.
- Могу ли я заменить выключатель одним выключателем, используя существующие провода, или мне нужно заменить его другим диммерным выключателем?
- Таким образом, диммер превращается в простой выключатель?
- Если да, то куда подключить красный, черный и белый провода на одинарном выключателе?
- Вы можете заменить диммер обычным выключателем света, только из того, что вы описали, вам нужно установить 3-позиционный выключатель света, а не однополюсный выключатель.
- Типичные соединения следующие:
- Черный провод к одинокому винту на трехпозиционном переключателе света.
- Обычно обозначается как точечный или общий, а винт обычно более темного цвета, чем два винта на другом конце переключателя.
- Красный и белый провода можно подключить к любому из оставшихся винтов на другом конце переключателя, разумеется, по одному проводу на каждый винт.
- Дополнительные электрические схемы также можно найти по ссылкам ниже.
- Схема подключения трехходового диммера
- Полностью объясненная схема подключения 3-позиционного диммерного переключателя избавит вас от загадок при подключении 3-позиционного диммерного переключателя.
- Домашний электрический провод
- Полный список типов электрических проводов и деталей, используемых в домашних проектах, с информацией об электрических кодах служит руководством по выбору.
- Подключение выключателя освещения — схема 1
- Полностью поясненные изображения и схемы подключения выключателей освещения с описанием наиболее распространенных выключателей, начиная с фотосхемы 1.
9085K 20 = 10085 1085K 20 19 330K,
88888 гг. Ступенчатый регулятор вентилятора, схема диммера освещения
Вышеупомянутая простая, но очень эффективная схема выключателя вентилятора или регулятора освещенности может быть также модифицирована для получения ступенчатого регулирования скорости вентилятора или затемнения света путем замены потенциометра поворотным переключателем, прикрепленным к 4 фиксированным резисторам.
, как показано ниже:
Резисторы могут быть в возрастающем порядке, например: 220K. 150K, 120K, 68K или другую подходящую комбинацию можно попробовать между 22K и 220K.
Светорегулятор SCR
Ниже показана регулируемая RC-цепь фазовой задержки, состоящая из резистора R2. R3 и C1.
Конденсатор C1 фиксирует период времени, в течение которого однопереходный транзистор 2N2646 (Q2) формирует импульс запуска затвора для включения тринистора 2N3228 (Q1).
Некоторыми манипуляциями с потенциометром R3 пользователь может изменять выход SCR в широком диапазоне. В цепи управления фазой резистор R2 работает как защитный элемент, препятствующий фиксации реостата R1 при 100 % анодном напряжении UJT.
Это специальное правило применяется здесь для регулирования уровня освещенности ламп накаливания, будь то одна лампа или несколько ламп, включенных параллельно, до 1000 Вт. В этой конструкции двухполупериодный мостовой выпрямитель построен с использованием 4-х кремниевых силовых диодов 1N4007 (D1-D4), которые подают выпрямленное сетевое напряжение для SCR и лампы.
Благодаря двухполупериодному выходу моста тиристор может позаботиться об обоих полупериодах сетевого напряжения переменного тока. Система фазового сдвига чувствительна к частоте и рассчитана только на входную сеть с частотой 60 Гц. Поэтому схема не будет работать с люминесцентными лампами и не должна подключаться к ним. 2N3228 SCR 5 ампер. 200 вольт. но более мощные тиристоры можно заменить для сильноточных приложений, а раздел схемы UJT 2N2646 можно оставить без изменений. Помимо того, что схема SCR предназначена для использования в качестве регулятора освещенности, эта схема также может использоваться в качестве контроллера нагревателя или духовки.
Схема диммера/регулятора вентилятора на 220 В и изображения прототипа Предоставлены специальным пользователем этого блога
Дроссель изготовлен из 5 метров суперэмалированного медного провода 30 SWG с ферритовым сердечником диаметром 1/2 дюйма и длиной 1 дюйм
О компании Swagatam
Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!
Взаимодействие с читателем
Замена диммера выключателем света
» Каталог домашней электропроводки
» Электропроводка в жилых помещениях: Руководство по электропроводке в доме
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Как заменить диммер на выключатель света: подключение выключателя света для замены диммера. |
| |||||
youtube.com/embed/64_G4n3uOUA?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Диммерный выключатель для выключателя света
[ad#block] Электрика Вопрос : У меня есть диммер, который нужно заменить.
Этот вопрос по электропроводке поступил от Роберта, домовладельца из Дотана, штат Алабама.
Ответ Дейва:
Роберт, спасибо за вопрос по электропроводке.
Как заменить диммер на выключатель света
Уровень квалификации: от начального до среднего. Этот проект электропроводки лучше всего выполняется лицензированным подрядчиком по электротехнике.
Необходимые инструменты: ручные инструменты Basic Electricians Pouch, неалюминиевая лестница и тестер напряжения.
Расчетное время: зависит от личного опыта, умения работать с инструментами и доступа к осветительным приборам.
Меры предосторожности: определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Подключение выключателя света для замены диммера
Подробнее о подключении выключателя света
Подключение диммера
Домашний электрический провод
Для получения дополнительной информации о проводке выключателя освещения
Проводка выключателя освещения
Эта ссылка будет полезна домовладельцу
Самостоятельная электрика
Следующее также может быть полезно для вас:
| |||||
youtube.com/embed/QaQFZtOxGQg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
| ||||||||
Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
