Диммер своими руками: 5 схем сборки самодельного светорегулятора

Содержание

Схемы диммеров на симисторах

В этой статье рассмотрим устройство, которое продается в магазинах электротоваров, как регулятор яркости ламп накаливания. Речь идет о диммере. Иначе говоря, диммером можно регулировать яркость лампы накаливания. При этом замечательно то, что и потребляемая мощность уменьшается пропорционально. Хотя применений у диммера гораздо больше, о чём поговорим в конце статьи.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Оцениваем эффективность применения диммера для ламп накаливания. Регулятор диммер

Как сделать бытовой диммер своими руками?

Как сделать регулятор мощности на симисторе своими руками: варианты схем

Диммер на симисторе

Как сделать качественный диммер своими руками

Диммер своими руками: устройство, принцип работы + инструктаж как сделать диммер самому

Как сделать качественный диммер своими руками

Схемы диммеров своими руками

Схема диммера на симисторе для настольной лампы

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: СИМИСТОР — Регулятор тока на 16 ампер ОЧЕНЬ ПРОСТО

Оцениваем эффективность применения диммера для ламп накаливания. Регулятор диммер

В таком случае выручает регулятор освещения, по-другому это устройство называется диммером. С его помощью можно изменять электрическую мощность лампы и тем самым регулировать яркость света. Многие мужчины, знатоки электротехники и любители радиоэлектроники, собирают диммер своими руками.

Но тут возникает вполне логичный вопрос, зачем нужен самодельный диммер, если можно пойти в магазин электротехнических товаров и купить заводское устройство?

Во-первых, цена на заводской регулятор прямо скажем не маленькая. Но это ещё полбеды. Возникают иногда потребности установки диммера, например, для настольной лампы. И если вы отправитесь в магазин, то не факт, что найдёте устройство подходящих вам размеров, чтобы можно было впихнуть его в такой осветительный прибор. Так что проблема, собрать диммер в домашних условиях своими руками, всё-таки актуальна и поэтому посвятим ей данную статью.

Это устройство электронное, предназначается для того, чтобы с его помощью изменять электрическую мощность. Чаще всего, таким образом меняют яркость осветительных приборов. Работает с лампами накаливания и светодиодами. Электрическая сеть поставляет ток, который имеет синусоидальную форму. Чтобы в лампочке изменилась яркость, требуется подача на неё обрезанной синусоиды.

Отсечь передний или задний фронт волны можно за счёт тиристоров, установленных в схеме диммеров. Это способствует уменьшению напряжения, подаваемого на светильник, что соответственно приводит к снижению мощности и яркости света. Начнём с того, что определимся, какие элементы нам потребуются для схемы регулятора яркости освещения.

На самом деле схемы довольно простые и не потребует каких-то дефицитных деталей, с ними сможет разобраться даже не слишком опытный радиолюбитель. Схема диммера на симисторе использует фазовый способ регулировки. При этом основным регулирующим элементом является симистор, от его параметров зависит мощность нагрузки, которую можно подключить к данной схеме. К примеру, если использовать симистор ВТ , то можно регулировать мощность нагрузки до 1 кВт.

Если вы захотите сделать свой диммер на более мощную нагрузку, то соответственно выбирайте и симистор с большими параметрами. Перед тем, как сделать диммер своими руками, давайте разберёмся, в чём заключается суть его работы.

Теперь мы подошли к тому, чтобы собрать наш диммер. Имейте в виду, что схема может быть навесной, то есть с применением соединительных проводов. Но будет лучше использовать печатную плату. Для этой цели вы можете взять фольгированный текстолит достаточно будет размера 35х25 мм.

Диммер, собранный на симисторе с применением печатной платы, позволяет свести к минимуму размеры блока, он будет иметь малые габариты, а это даёт возможность устанавливать его на место обычного выключателя. Перед началом работ запаситесь канифолью, припоем, паяльником, кусачками и соединительными проводами. Как правило, диммеры устанавливают на место выключателей. То есть он монтируется на разрыв фазы последовательно с нагрузкой. Это, кстати, очень важно, как и при подключении выключателя.

Ни в коем случае не перепутайте фазу и ноль, если вы установите диммер на разрыв нуля, выйдет из строя электронная схема. Чтобы не допустить ошибки, перед установкой при помощи индикаторной отвёртки точно убедитесь — где у вас фаза, а где ноль.

Диммер, который вы собрали своими руками, можно использовать не только, как регулятор мощности на симисторе для освещения. С его помощью вы можете изменять скорость вращения вытяжного вентилятора или регулировать температуру жала паяльника. Так что если вы дружите с радиоэлектроникой, вам вполне по силам сделать симисторный регулятор. Быть может, он не сильно облегчит вашу жизнь, но сам факт того, что вы сотворили это сами, уже хорошо. Важно помнить! Такие регуляторы генерируют электромагнитные помехи.

Чтобы их уменьшить, в схему диммеров включают индуктивно-ёмкостной фильтр либо дроссель. Оценка статьи:.

Как сделать бытовой диммер своими руками?

В статье описана конструкция простого симисторного регулятора мощности для управления лампами накаливания и светодиодными лампами , рассчитанными на управление с помощью диммеров. Так же рассказано об опыте ремонта фабричных диммеров производства компании Leviton. Собери простой регулятор мощности для паяльника за час. Как за час сделать импульсный блок питания из сгоревшей лампочки? Я уже описывал конструкцию самого простого регулятора мощности для паяльника.

Принцип действия симисторного регулятора рассмотрим на примере наиболее распространённой схемы диммера на вольт, представленной на.

Как сделать регулятор мощности на симисторе своими руками: варианты схем

Какой смысл самостоятельно собирать диммер если современный рынок электротехнических приборов переполнен самыми разнообразными регуляторами яркости свечения ламп? Ведь гораздо проще приобрести готовое устройство, нежели познавать азы радиолюбительства. Однако это далеко не всегда справедливо. В результате было принято решение собрать диммер своими руками. В сети Интернет обнаружить информацию, касающуюся собственноручного изготовления регулятора, в нужном объеме не вышло. Хотя основную информацию я все же нашел — мне удалось отыскать наиболее простую схему данного устройства, полностью отвечающую моим требованиям. Подчеркну, данная схема очень проста — справиться с ее сборкой сможет каждый, даже далекий от электроники человек. Внимание, назначение выводов справедливо в случае использования симистора BT Если применяется другой, то назначение выводов будет соответственно другим назначение выводов того или иного симистора можно найти в Интернете.

Диммер на симисторе

Я уже описывал конструкцию Некоторые радиолюбители приспособили этот регулятор напряжения для управления яркостью осветительных ламп. При правильном подборе элементов, регулятор позволяет управлять мощностью ламп накаливания и даже оборотами асинхронных двигателей, но всё же не так хорошо, как бы этого хотелось. В связи с ремонтом подобных регуляторов, я испытал одну из схем, которая оказалось более помехоустойчивой и простой в настройке, чем описанная ранее. Так вот, пришлось мне ремонтировать электропроводку вдали от родного дома.

Выпускаемые промышленностью всевозможные диммеры способны расширить функциональность почти любых осветительных приборов, повысить их экономичность. Но если ситуация не типичная, к примеру, если важны небольшие размеры, то сможет помочь только самодельное устройство.

Как сделать качественный диммер своими руками

Поворотный диммер на симисторе. Его будем ремонтировать. В комментариях к статье, в которой я подробно рассказал про устройство и схему диммера , читатели часто задают вопросы по ремонту диммеров своими руками. Поэтому я решил эту информацию дополнить и выделить в отдельную статью. Которую вы читаете сейчас.

Диммер своими руками: устройство, принцип работы + инструктаж как сделать диммер самому

Согласитесь, иногда возникает потребность в регулировании яркости лампы. Ну, действительно, не всегда требуется, чтобы она светила на полную мощность. Если в вечернее время вы собрались семьёй в зальной комнате за беседой, достаточно приглушённого освещения. Зачем же включать люстру на полную мощность, гнать лишние киловатт-часы и переплачивать за расход электроэнергии. В таком случае выручает регулятор освещения, по-другому это устройство называется диммером. С его помощью можно изменять электрическую мощность лампы и тем самым регулировать яркость света. Многие мужчины, знатоки электротехники и любители радиоэлектроники, собирают диммер своими руками.

Тиристорный регулятор напряжения простая схема, принцип работы. Проверка неисправных диммеров показала, что кроме самого симистора в них.

Как сделать качественный диммер своими руками

Многие владельцы частных домов и квартир предпочитают всячески управлять освещением в своем помещении. Одним из многих вариантов является регулятор яркости для ламп накаливания. Для таких целей используют специальные устройства, называемые диммерами.

Схемы диммеров своими руками

ВИДЕО ПО ТЕМЕ: Регулятор мощности (диммер) своими руками

Основным элементов в современных диммерах является симистор, который еще называется триак английская версия названия. Симистор является полупроводниковым прибором и представляет разновидность тиристора. Основное его назначение — коммутация цепей переменного тока. На этих устройствах можно создавать диммеры для регулирования напряжения в цепи освещения.

Диммер — электронное устройство, позволяющее управлять напряжением в нагрузке, а значит, и мощностью.

Схема диммера на симисторе для настольной лампы

Не у всех ламп есть регулятор мощности, поэтому хотим смастерить бытовой диммер. Как своими руками сделать бытовой диммер? Я полагаю, что качественный и надежный диммер легко сделать своими силами без особых инструментов и материалов. Собственно, нам нужны провода и парочка разных деталей. Как видим из рисунка, схема очень простая, и под силу каждому сделать за час диммер для бытовых нужд.

Диммер происходит от английского dim — затемнять, во французском — вариатор, в русском языке диммерами называют светорегуляторы, регулятор мощности или электронный балласт. Это устройство обычно используют для регулировки яркости свечения ламп накаливания или светодиодов. Конструктивно может исполняться в виде встроенного узла, либо как внешний промежуточный блок.

Диммер своими руками (принципиальные схемы регуляторов мощности)

На чтение 7 мин Просмотров 499 Опубликовано 22.07.2022
Обновлено 22.07.2022

Содержание

Схемы диммера на 220в для ламп накаливания
Схемы регуляторов мощности для светодиодных ламп
Схема включения вместо выключателя
Принцип сборки и альтернативы с Аliexpress

Димером называется устройство для регулирования яркости свечения ламп (от английского to dim – затемнять). Такой прибор можно купить, а можно сделать своими руками.

Схемы диммера на 220в для ламп накаливания

Яркость горения лампы накаливания зависит от тока, протекающего через нее. Самый простой способ регулирования – поставить последовательно с лампочкой реостат или потенциометр. Этот способ не используется по нескольким причинам, одна из которых – низкая энергетическая эффективность. Мощность, не дошедшая до нити лампочки, бесполезно рассеивается на потенциометре, и никакой экономии энергии не происходит. Поэтому для регулировки яркости используют другие принципы.

Например, питание импульсами тока, которые усредняются тепловой инерцией нити лампочки накаливания и инерцией человеческого зрения. Чем короче импульсы, тем меньше средний ток, тем более тусклый свет излучается лампой. По этому принципу работает регулятор уровня яркости, принципиальная схема которого приведена на рисунке. По такой схеме с небольшими вариациями строятся промышленные диммеры для ламп накаливания у разных производителей.

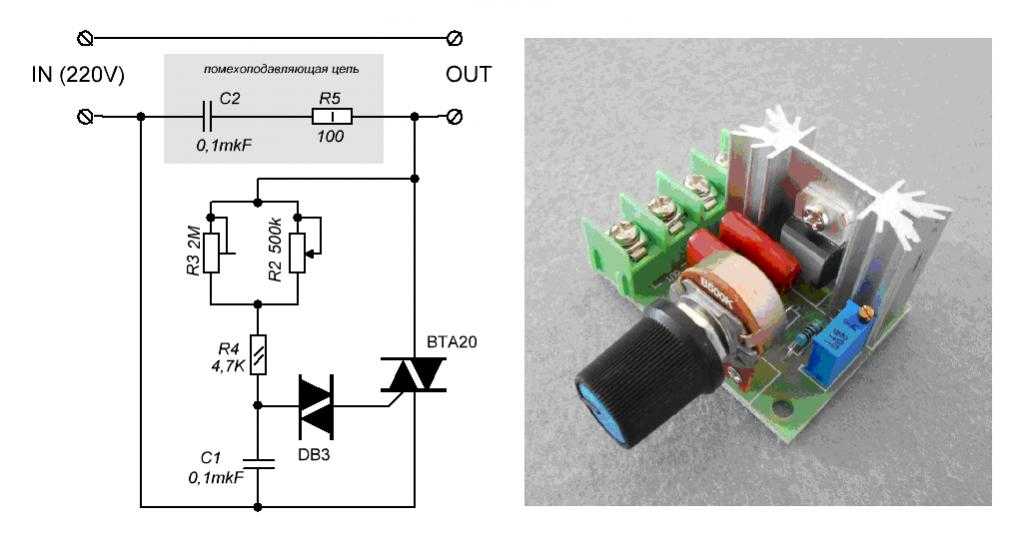

Схема регулятора уровня яркости

Одним из достоинств этой схемы диммера на симисторе служит простое подключение. Регулятор включается в разрыв провода питания, как обычный выключатель.

В начале положительной полуволны конденсатор С1 начинает заряжаться. Скорость нарастания напряжения на нем устанавливается потенциометром R1. Как только напряжение достигнет уровня открывания динистора VS2, он сформирует импульс, открывающий симистор VS1. Ключевой элемент откроется, через него пойдет ток и лампа начнет гореть. При переходе напряжения через ноль симистор закроется, а во время отрицательной полуволны процесс повторится.

Время открытого состояния определяется временем заряжания конденсатора. Если сопротивление потенциометра R1 увеличить, конденсатор будет заряжаться медленее, симистор откроется позже относительно перехода напряжения через ноль. Увеличивая сопротивление, можно добиться укорочения импульсов тока через лампу вполоть до ее полного затухания. Уменьшая сопротивление, добиваются увеличения времени открытого состояния симистора и яркости свечения нити.

Принцип фазоимпульсного управления яркостью свечения

Если собирать диммер самостоятельно, то эта схема, пожалуй, оптимальна. Симистор в ней должен быть рассчитан на напряжение не менее, чем 400 вольт, а его рабочий ток определяется током нагрузки. Остальные компоненты должны выдерживать амплитудное напряжение сети (310 вольт в нормальном режиме) и иметь номиналы, указанные на схеме. Других требований к ним нет.

Схемы регуляторов мощности для светодиодных ламп

Регулирование яркости светодиодных ламп имеет свои особенности. LED-лампы, которые можно включать в сеть 220 вольт непосредственно, вместо ламп накаливания, оснащаются дополнительными устройствами – драйверами. Их назначение – стабилизировать ток, протекающий через светодиоды, вне зависимости от колебаний напряжения в сети. Сам принцип такого регулирования противоположен задачам диммирования – если пытаться менять ток через лампу, изменяя среднее напряжение с помощью тиристоров или симисторов, драйвер будет пытаться компенсировать данное воздействие, стараясь удержать ток в заданных пределах. Лампы, оснащенные такими драйверами, относят к классу недиммируемых.

Существуют и драйверы, позволяющие производить диммирование обычным способом. Их входные цепи отслеживают среднее напряжение на входе и, соответственно, регулируют ток через светодиоды. Такие лампы стоят несколько дороже и менее распространены. Отличить диммируемый светильник от недиммируемого можно по специальному значку.

Обозначение диммируемых и недиммируемых ламп

В отдельную группу надо выделить светодиодные светильники, вместо полноценного драйвера у которых установлен токоограничивающий резистор. Такое исполнение имеют все светодиодные ленты (и некоторые другие светильники). Их особенности:

все они поддаются диммированию;
их нельзя включать в цепи переменного тока.

Некоторые производители ставят на LED-ленты маркировку Dimmed. Это всего лишь маркетиногвый ход – недиммируемых светодиодных лент не бывает.

Вторая особенность обусловлена тем, что светодиоды крайне чувствительны к обратному напряжению, и во время отрицательной полуволны переменного напряжения легко выходят из строя. Поэтому приборы для регулировки их яркости в сети переменного тока строят по принципу «диммер-выпрямитель».

Включение выпрямителя после диммера

Такая схема сложнее в подключении. Включить ее в разрыв одного провода не получится.

Другой вариант – запитывать светильники от источника постоянного тока (этот метод часто используется для низковольтных ламп). В этом случае средний ток регулируется методом широтно-импульсной модуляции (ШИМ).

Принцип работы широтно-импульсной модуляции

Светильник запитывается не постоянным напряжением, а импульсами равной амплитуды и частоты, но с регулируемой длительностью. От длительности зависит средний ток через светодиоды. Такие устройства обычно делают на специализированных микросхемах, а зачастую – на микроконтроллерах. Последний вариант позволяет получить неограниченные возможности регулировки и получения световых эффектов. Но несложный регулятор можно создать и на базе дешевой и распространенной микросхемы NE555 (КР1006ВИ1).

ШИМ-регулятор на NE555

Частота импульсов в данной схеме задается элементами R1, R2, C1. Ее надо выбрать в пределах от 200 Гц до нескольких килогерц, чтобы не было заметно мерцания светодиодов. Транзистор выбирается в зависимости от мощности потребителя. При применении IRF7413 диммер может управлять током нагрузки до 13 А, но потребуется теплоотвод. Напряжение используемой светодиодной ленты (или другого LED-светильника) ограничено напряжением питания NE555 и составляет 5..18 вольт.

Мнение эксперта

Панков Алексей

Инженер-электрик.

Специальность: Проектирование и монтаж изделий электротехники.

Задать вопрос

Если напряжение надо увеличить (например, до 24 вольт), для питания микросхемы надо организовать простейший параметрический стабилизатор из последовательно соединенных резистора на 1..2 кОм и стабилитрона на 5..18 вольт. Резистор подключатся к плюсу питания, анод стабилитрона – к минусу. А общая точка – к выводам 4,8 микросхемы.

Для наглядности видео: Сборка и тест диммер-контроллера FL5150MX

Схема включения вместо выключателя

Если диммер выполнен по схеме двухполюсника, то он включается в разрыв цепи как обычный выключатель. И установить его также можно взамен выключателя освещения – штатный коммутационный прибор демонтируется, а на его место устанавливается регулятор яркости.

Схема подключения регулятора яркости для ламп накаливания, галогенок и диммируемых LED-светильников

Статья по теме: Схемы подключения диммеров с выключателем и вместо него

Принцип сборки и альтернативы с Аliexpress

Чтобы собрать регулятор свечения, надо подобрать электронные компоненты, разработать и изготовить несложную плату. При сборке шток потенциометра надо оснастить рукояткой из изоляционного материала.

Эта ручка будет выполнять эстетические функции, а заодно обеспечивать безопасность в аварийных ситуациях (при электрическом пробое компонентов).

В наладке правильно собранная схема не нуждается. Эту работу несложно выполнить электронщику-любителю средней руки и даже начинающему. Если подобный путь по какой-либо причине неприемлем или недоступен, на Алиэкспресс или другой подобной интернет-площадке можно приобрести готовый набор для сборки диммера. В него входят:

набор компонентов, включая мощный симистор;
печатная плата заводского изготовления;
схема электрическая принципиальная.

В комплекте есть и рукоятка диммера, достаточно эстетичная.

Комплект для сборки диммера с Алиэкспресс

Из подобного китайского набора буквально за несколько минут можно собрать устройство, позволяющее регулировать не только яркость свечения ламп, но и управлять мощностью любого другого бытового потребителя – паяльника, нагревателя и т.п. Главное, чтобы его мощность не превышала допустимую для регулирующего элемента (симистора).

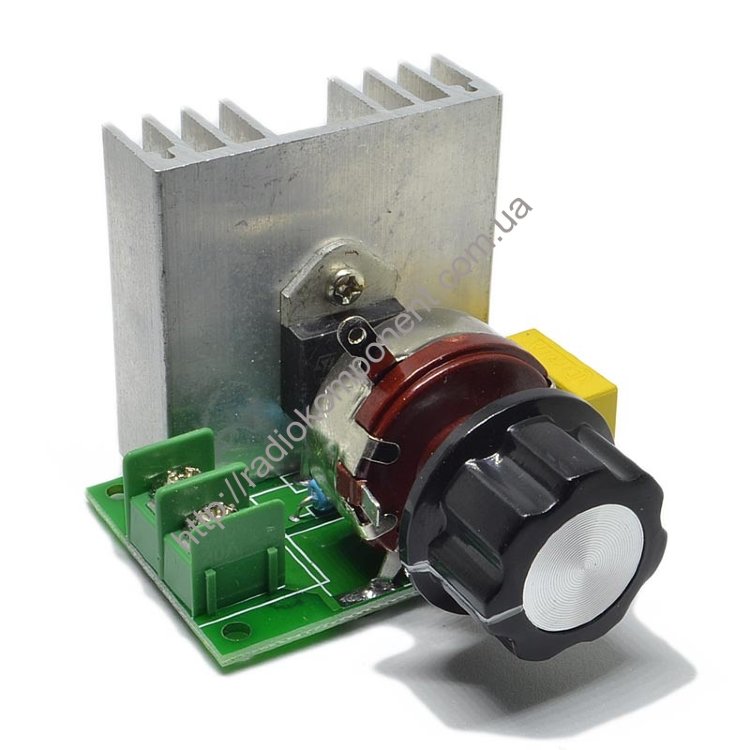

Регулятор мощности в собранном виде

Приобрести готовый регулятор свечения ламп или мощности потребителей в настоящее время не составляет труда. Большого практического смысла в изготовлении самодельных устройств, наверное, нет. Но сборка даже таких несложных схем позволяет сделать первые шаги в электронике, развить свои навыки или просто приятно провести время.

Как добавить диммер к светодиодной лампе

В этой статье мы узнаем, как сделать схему диммера для светодиодов, позволяющую регулировать яркость любой светодиодной лампы, работающей от сети.

Как работают светодиодные лампы

Мы знаем, что нашими потолочными вентиляторами и лампами накаливания можно легко управлять с помощью симисторных диммерных выключателей, и мы уже привыкли к диммерным выключателям, установленным в наших домах для управления такими устройствами.
Однако с появлением светодиодных ламп и трубок лампы накаливания постепенно выходят из употребления, и наши домашние патроны для ламп заменяются светодиодными лампами. Светодиодные лампы

поставляются со встроенным драйвером SMPS в корпусе держателя, а схема SMPS затрудняет работу или управление с помощью симисторных диммерных переключателей до тех пор, пока она не будет соответствующим образом модифицирована для применения.

Поскольку драйвер SMPS внутри светодиодных ламп и трубок строго использует индукторные или емкостные схемы, которые никогда не рекомендуется использовать через симисторные диммеры, поскольку симисторные диммеры используют технологию прерывания фазы для диммирования, которая, к сожалению, не подходит для индуктивной / емкостной нагрузки. контроль.

При использовании светодиодные лампы не затемняются должным образом, а демонстрируют неустойчивое затемнение или повышение яркости из-за несовместимой реакции.

Наилучший метод и, возможно, технически правильный подход – это технология ШИМ, которую можно эффективно использовать для управления или диммирования светодиодных ламп или трубок. На рисунке показано, что конструкция может быть реализована.

Вам также может понравиться : Простая схема диммера лампы постоянного тока

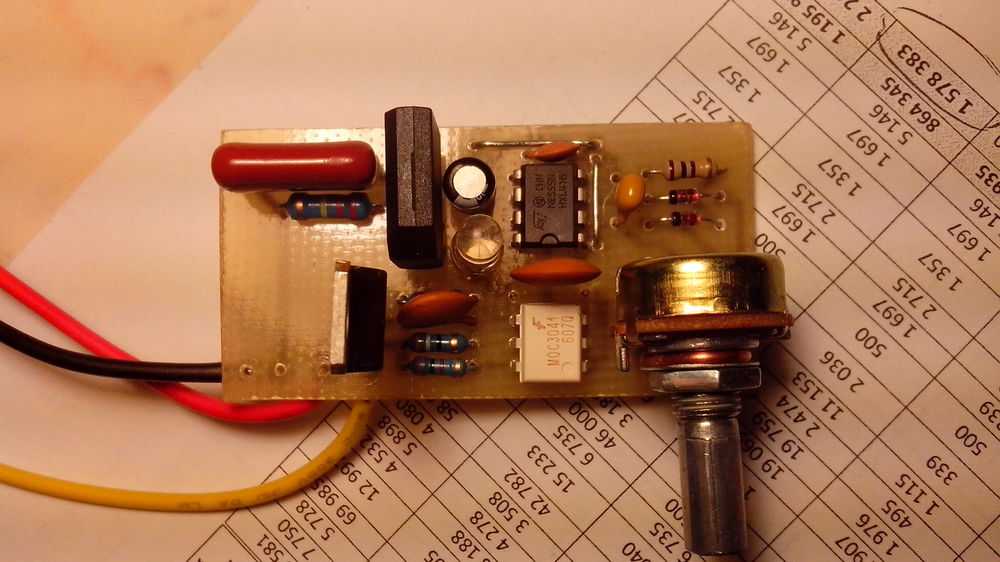

Как это работает

Идея на самом деле очень проста благодаря оптронам серии MOC, которые делают управление симистором с помощью ШИМ чрезвычайно простым и совместимым.

В правой части рисунка показана стандартная схема контроллера симистора на основе микросхемы MOC3063, которая работает через схему ШИМ на основе микросхемы IC 555, показанную в левой части рисунка.

IC 555 сконфигурирован как стандартный регулируемый генератор ШИМ, который подает требуемый ШИМ на входной контакт № 1/2 микросхемы MOC.

Регулируемые ШИМ должным образом обрабатываются микросхемой через встроенную схему детектора пересечения нуля и фотосимистор, который в конечном итоге используется для управления внешним симистором BT136 через его выходные контакты № 4/6.

Подключенная светодиодная лампа теперь реагирует на содержимое ШИМ, применяемое схемой 555, и пропорционально регулирует свою яркость в соответствии с предпочтениями пользователя.

ШИМ-управление осуществляется через соответствующий потенциометр 100К, который должен быть надлежащим образом изолирован, так как вся цепь не изолирована от сетевого тока.

Схема не изолирована от сети , несмотря на наличие оптопары из-за того, что для работы IC 555 требуется источник постоянного тока, который питается от неизолированного бестрансформаторного источника питания, это сделано для сохранения компактности конструкции и избежать использования дорогостоящего модуля SMPS, который в противном случае мог бы быть излишним.

Если у вас есть какие-либо вопросы относительно описанной выше схемы диммера для светодиодной лампы, вы можете выразить их в своих комментариях.

ОБНОВЛЕНИЕ:

При более глубоком рассмотрении приведенной выше концепции можно увидеть, что она может не работать из-за наличия внутреннего фильтрующего конденсатора в каждой цепи светодиодной лампы сразу после мостового выпрямителя.

Этот фильтрующий конденсатор удерживает заряд и поддерживает горение светодиодной лампы даже во время отключения ШИМ, предотвращая эффект затемнения.

Это означает, что диммирование светодиодной лампы с помощью внешних средств может быть невозможным.

Тем не менее, эффект диммирования может быть реализован путем последовательного соединения светодиодной секции светодиодной лампы со схемой IC 555, как показано на следующей схеме: Цепь постоянного тока SMPS, в которой используется небольшой ферритовый трансформатор для понижения сетевого напряжения до более низкого напряжения постоянного тока светодиода. Вторичная сторона трансформатора создает пониженное напряжение, которое выпрямляется одним диодом и большим фильтрующим конденсатором.

Затем выпрямленный постоянный ток передается на последовательную светодиодную сборку для ее освещения.

Мы должны модифицировать эту секцию светодиодов и соединить ее с каскадом ШИМ IC 555, как показано выше.

Это можно реализовать, выполнив следующие действия:

Откройте контейнер со светодиодной лампой.
Отрежьте провод блока светодиодов, идущий к отрицательной линии источника постоянного тока.
Подключите этот отрицательный провод светодиода к транзисторному коллектору схемы 555 pwm.
Наконец, подключите положительный/отрицательный провод схемы 555 pwm к источнику постоянного тока светодиода, поступающему от вторичной обмотки ферритового трансформатора.
Это также означает, что схема 555 IC не нуждается во внешнем постоянном токе, и его можно получить от источника постоянного тока от SMP, предназначенного для управления светодиодами.
Наконец, подключите вход светодиода smps к сети переменного тока и проверьте эффект затемнения, изменяя потенциометр ШИМ IC 555.
Помните, что первичная сторона цепи smps не изолирована от сети, и поэтому при включенном состоянии чрезвычайно опасно прикасаться к ней.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные с схемой, вы можете общаться через комментарии, я буду очень рад помочь!

Взаимодействие с читателями

Как установить диммер — освещение своими руками

Как установить диммер в несколько простых шагов

Привет, самоделки! Поговорим о диммерах. Помимо потрясающего стиля и возможностей создания настроения, переход на диммерный выключатель — отличный способ сэкономить энергию и продлить срок службы ваших лампочек. Кроме того, диммерные выключатели позволяют вам получить именно то освещение, которое вы хотите для своего помещения, позволяя вам регулировать атмосферу по своему усмотрению.

Вам может быть интересно узнать, можно ли установить диммер самостоятельно, и ответ — да! Следуйте инструкциям, и мы ответим на некоторые из наиболее распространенных вопросов о диммерных переключателях и предоставим пошаговые инструкции по установке.

Выбор правильного переключателя

Прежде всего, нам нужно убедиться, что вы выбрали правильный переключатель.

Какой выключатель вам понадобится — с нейтральным проводом или без нейтрального провода — зависит от того, есть ли в вашем доме нейтральная проводка. Чтобы получить представление, проверьте, в каком году был построен ваш дом. Если он был построен в середине 1980-х или позже, он, вероятно, имеет нейтральные провода. Дома, построенные ранее, обычно не имеют нейтральных проводов, а это означает, что вам понадобится выключатель без нейтрального провода.

Если вы не уверены, есть ли у вас нейтральная проводка или нет, вы можете проверить распределительную коробку на задней стороне выключателя света в вашем доме, выполнив следующие действия:

Примечание: Вам понадобится отвертка с плоской головкой.

1.) Отключите питание выключателя, который вы заменяете.

2.) Подтвердите отсутствие питания в цепи, включив и выключив переключатель.

3.) Снимите настенную панель существующего выключателя, отвинтив ее.

4.) Отвинтите существующий выключатель от распределительной коробки и медленно вытащите его из стены.

5.) Не отсоединяйте провода от выключателя. Сфотографируйте проводку для справки.

6.) Если вы видите белый провод или их группу, значит у вас в доме нулевой провод. Вы должны увидеть четыре провода, подключенные к существующему коммутатору.

Черный/красный провод (нагрузка) — этот провод обычно черного/красного цвета. Он идет от одного терминала на вашем существующем выключателе к вашему светильнику.
Черный провод (линия) — этот провод выходит из распределительной коробки и подключается к клемме существующего выключателя.
Белый провод (нейтральный) — Этот провод обычно белого цвета и соединяет нейтральные провода вашего светильника, распределительной коробки и существующего выключателя.
Зеленый или медный провод (заземление) — этот провод обычно зеленого цвета или медный. Он выходит из вашей распределительной коробки и подключается к клемме на коммутаторе. В старых домах этого может не быть.

7.) Если к существующему выключателю не подключены белые провода, возможно, он свёрнут в жгут к задней части распределительной коробки. Попробуйте вытащить провода сзади и посмотреть, не найдете ли вы пучок белых проводов. Это ваши нейтральные провода.

8.) Поместите переключатель обратно в распределительную коробку и закрепите все винты. Убедитесь, что все провода аккуратно вставлены в распределительную коробку. После установки коммутатора обратно на стену поместите его на настенную пластину и закрепите ее винтами.

9.) Включите питание на автоматическом выключателе и проверьте, вернулось ли питание к выключателю.

Если вы все еще не уверены, есть ли в вашем доме нейтральная проводка, обратитесь за помощью к лицензированному электрику.

В чем разница между проводными и беспроводными коммутаторами?

Обычные проводные выключатели освещения представляют собой постоянно подключенный элемент управления, который размыкает и замыкает электрическую цепь, позволяя электрическому току течь от источника питания к светильникам и приборам. Если в вашем световом коробе есть провода, вам лучше выбрать проводной вариант. Проводные выключатели — отличное решение, которое сделает ваши традиционные лампочки умными!

Беспроводные выключатели света можно разместить на любой стене в вашем доме для удобного использования света. Беспроводной приемник/передатчик подключается к электрической цепи и устанавливается в электрическую коробку в вашем доме. Если в вашем световом коробе нет проводов или если вы хотите добавить еще один выключатель для света, вы можете просто снять его и приклеить куда угодно.

Могу ли я установить диммер для любого типа освещения?

Вам нужно будет проверить, какой свет подключен к существующему выключателю. Пока лампочка регулируется, она должна быть совместима с диммерным выключателем. Диммерный переключатель можно установить в любом месте, где уже установлен существующий переключатель включения/выключения. У нас есть диммерные переключатели для новых домов с нейтральным проводом (построенных в середине 19 века).80-х годов или позже) и дома без нейтрального провода (построенные до середины 1980-х годов).

ПРИМЕЧАНИЕ для домов без нейтрального провода: Если вы устанавливаете диммер без нейтрального провода, вам может понадобиться переходник для лампы. Удобно, что адаптер лампы уже включен в комплект поставки без нулевого провода. Чтобы узнать, требуется ли адаптер лампы, как указано выше, проверьте тип света, который будет подключен к диммеру, который скоро будет установлен. Если лампа диммируется, она должна быть совместима с диммером. Эта удобная таблица поможет:

Как установить адаптер лампы?

Если вы обнаружите, что для вашей установки требуется адаптер лампы, установка довольно проста. Просто:

1.) Накрутите адаптер лампы на основание лампы.

2.) Вкрутите лампочку в светильник.

ПРИМЕЧАНИЕ. Для каждого выключателя требуется только один адаптер для ламп, даже если в цепи несколько лампочек. При установке в утопленном баллоне вам может потребоваться отрегулировать глубину утопленного баллона, чтобы лампа находилась заподлицо.

Что делать, если адаптер лампы не подходит к моей лампе или светильнику?

Хорошие новости! У вас все еще есть другие варианты:

Замените свои лампы на лампы накаливания, галогенные или светодиодные лампы с регулируемой яркостью, соответствующие требованиям минимальной нагрузки 15 Вт. Просмотрите список совместимых ламп с помощью нашего инструмента поиска ламп.
Установите наш адаптер для светильника на фактический светильник на потолке. Чтобы получить инструкции по установке и узнать, где можно приобрести адаптер крепления (приобретается отдельно), обратитесь в службу поддержки клиентов по телефону 1-844-302-29.43.

Должен ли мой дом иметь заземляющий провод?

Если вы устанавливаете проводной выключатель, то да, в вашем доме должен быть заземляющий провод.

Если в вашем доме нет провода заземления, вместо него можно установить беспроводной диммер.

Что нужно для установки?

При покупке одного из наших проводных переключателей Cync в комплект поставки входят:

Диммерный переключатель
Настенная пластина
4 проволочные гайки
2 длинных крепежных винта с крестообразным шлицем
4 коротких крепежных винта с крестообразным шлицем
A Адаптер лампы (только без переключателей нейтрали)
Этикетки для проводов

Для выполнения работы вам потребуются следующие инструменты:

Крестообразная отвертка
Отвертка с плоской головкой
Бесконтактный тестер напряжения
Инструмент для зачистки проводов
Рулетка
Плоскогубцы с тонкими губками (дополнительно, но удобно)

Какие меры предосторожности необходимо принять перед снятием старого переключателя?

Любому самодеятельному мастеру следует знать, что безопасность имеет первостепенное значение. Следуйте нашим указаниям безопасно и внимательно, чтобы убедиться, что установка идет по плану. Теперь давайте займемся этим!

1.) Подойдите к своему выключателю и отключите цепь, которая питает ваш выключатель.

2.) Перед началом работы проверьте, подается ли питание на фонарь, включив и выключив его.

3.) Не отключайте эту цепь на время работы.

Примечание: Убедитесь, что вы чувствуете себя комфортно на работе, тщательно подготовившись. Вы всегда можете вызвать электрика для выполнения установки, но если вы хотите сделать это самостоятельно, мы расскажем вам все, что вам нужно знать!

СОВМЕСТИМОСТЬ

! ВАЖНОЕ ЗАМЕЧАНИЕ О ТРЕХПРОВОДНОЙ ЭЛЕКТРОПРОВОДКЕ:

Некоторые светильники имеют один настенный выключатель, а другие управляются двумя или более настенными выключателями (например, лестничные светильники, у которых выключатель находится как вверху, так и внизу лестницы). Если ваши светильники имеют более одного переключателя (называемого 3-позиционным), мы создали обучающие видеоролики о том, как установить и включить эту функцию. Для трехстороннего управления требуется два проводных переключателя Cync или один проводной и один беспроводный переключатель.

Cync 4-проводная (нейтральный провод) 3-сторонняя установка
Cync 3-проводная (без нейтрали) 3-сторонняя установка

Пошаговые инструкции по установке

Приняв меры предосторожности, отключив питание, можно приступать к установке. Ниже вы найдете пошаговые инструкции как для 3-проводной (без нейтрали), так и для 4-проводной (нейтральной) установки. Мы предполагаем, что установка займет около 30 минут. Вы также можете следовать нашему видеогиду по установке:

Установка Cync 4-Wire (нейтральный провод)
Установка Cync 3-Wire (без нейтрального провода)

Теперь приступим к инструкции по установке проводного переключателя!

Шаг 1. Отключите питание!

Прежде чем что-либо делать, убедитесь, что вы выключили питание, следуя приведенным выше инструкциям.

Шаг 2. Снимите старый выключатель

1.) Безопасно снимите лицевую панель с существующего выключателя освещения.

2.) Сняв крышку, используйте бесконтактный тестер напряжения и проведите им вокруг черных проводов в распределительной коробке, чтобы убедиться, что ни один из проводов не находится под напряжением.

Это важно для того, чтобы вы могли проверить потенциально горячие провода, прежде чем прикасаться к ним.
Если в одном блоке находится несколько коммутаторов, проверьте и их.

3.) Удалите крепежные винты над и под переключателем.

4.) Вытащите весь выключатель, чтобы было легче добраться до проводов в распределительной коробке, и сфотографируйте проводку для справки.

5.) Используйте этикетки для проводов, чтобы отметить провода, подключенные к коммутатору. Эти провода нужны для подключения к новому коммутатору.

ПРИМЕЧАНИЕ. Для 4-проводной (требуется нейтраль) установки требуются нейтральный провод и провод заземления. Если у вас нет ни одного из проводов, Cync Smart Switch несовместим.

Для 3-проводной установки (нейтраль не требуется) требуется провод заземления. Если у вас нет этого провода, Cync Smart Switch несовместим.

6.) Ослабьте гайки проводов и отцепите провода, чтобы отсоединить их.

7.) На конце ваших проводов должно быть примерно от 3/8 до 5/8 дюйма медного провода. Если у вас меньше, зачистите провод с помощью инструмента для зачистки проводов.

Шаг 3. Подсоедините провода

В этом разделе мы опишем инструкции для 4-проводной (нейтраль) и 3-проводной (без нейтрали) установки. Найдите свой тип установки ниже, чтобы получить пошаговые инструкции по подключению.

Для Нейтральных / 4-проводных интеллектуальных переключателей и диммеров , подсоедините провода с помощью гаек для проводов в следующем порядке: ) провод от стены.

2.) Подсоедините черный линейный провод от выключателя к линейному (черная метка) проводу от стены.

3.) Соедините красный провод нагрузки от выключателя с нагрузкой (красная метка) от стены.

4.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.

5.) Закройте 3-ходовой/многоходовой трос бегунка (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.

Внимание: Неправильное подключение заземляющего провода от стены к заземляющему проводу на выключателе может привести к повреждению изделия.

Для без нейтрали / 3-проводных интеллектуальных переключателей и диммеров подключите провода в следующем порядке:

Примечание. Оба черных провода на выключателе взаимозаменяемы и могут быть подключены либо к нагрузке, либо к линейному проводу от стены.

1.) Подсоедините первый провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.

2.) Подсоедините второй провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.

3.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.

4.) Заглушите 3-ходовой/многоходовой тросик бегунка (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.

5.) Закройте нулевой провод от стены (если применимо). Нейтральный провод не требуется для работы этого переключателя.

Шаг 4. Вставьте провода в настенную коробку

1.) Аккуратно вставьте провода обратно в коробку, повернув переключатель так, как показано на рисунке ниже.

Шаг 5. Закрепите коммутатор

1.) С помощью отвертки Phillips и прилагаемых винтов закрепите коммутатор на стене до уровня и заподлицо.

2.) Привинтите кронштейн настенной панели, затем защелкните крышку лицевой панели на кронштейне.

Примечание: Если вы используете существующую настенную пластину, вам может потребоваться заменить имеющиеся винты настенной пластины на прилагаемые короткие винты.

Шаг 6. Включите питание снова

1.) После того, как переключатель закреплен и лицевая панель установлена, снова включите питание на блоке автоматического выключателя.

2.) Световое кольцо будет мигать синим, показывая, что устройство правильно подключено и находится в режиме настройки. Нажмите любую кнопку на переключателе, чтобы включить режим настройки, если режим настройки истек.

Устранение неполадок:

Светодиодный индикатор или световое кольцо будут мигать синим, пока переключатель не будет добавлен в приложение Cync.

Светодиодный индикатор не загорится при неправильном подключении или если цепь переключателя не соответствует указанным требованиям к нагрузке.

Если свет не включается:

1.) Убедитесь, что переключатель воздушного зазора нажат.

2.) Убедитесь, что питание переключателя включено на прерывателе.

3.) Отключите питание на выключателе, вернитесь к выключателю и убедитесь, что провода надежно и правильно подключены в соответствии с руководством по установке.

Если свет мерцает, периодически отключается или не выключается полностью:
