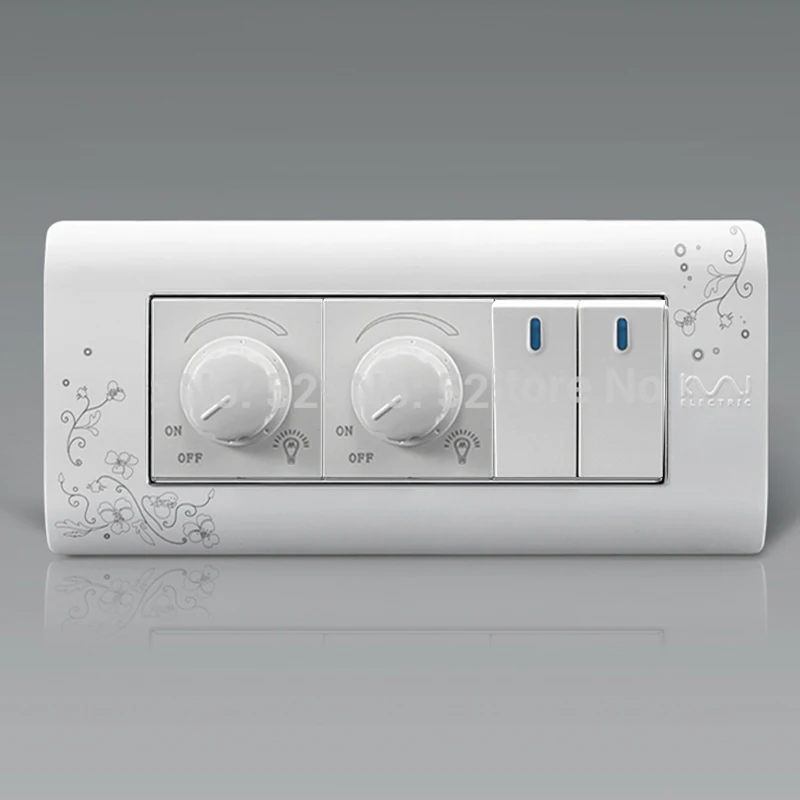

Диммер с выключателем в одном корпусе: Диммер с выключателем в одном корпусе в Железнодорожном: 257-товаров: бесплатная доставка, скидка-16% [перейти]

Содержание

Розетки. Выключатели. Диммеры

Розетки и выключатели есть в каждом доме. Пусть они невелики по размерам, но их значение трудно переоценить. С их помощью подключаются электроприборы к электросетям, а следовательно, от них зависят удобство и безопасность нашего проживания.

Кроме того, эти «мелочи» занимают видное место в интерьере, и порой именно их дизайн придает стилистическую завершенность помещению.

Что собой представляют современные электроустановочные изделия? На что надо обращать внимание при их выборе? Какие возможности они предоставляют дизайнерам? Обо всем этом — в нашем обзоре.

Речь пойдет о наиболее востребованных приборах — розетках, выключателях, светорегуляторах и датчиках движения. В новых жилых домах, как правило, проводка скрытая, поэтому нас будут интересовать изделия, подходящие для нее.

Розетки

Сначала рассмотрим позиции, общие для всех силовых розеток. Стандартные розетки рассчитаны на силу тока 16 А в сетях переменного тока и 10 А в сетях постоянного тока. Практически все они имеют заземляющий контакт, поскольку в современных домах устанавливается трехпроводная система подключения: фазный проводник (фаза), нулевой проводник (рабочий ноль, «нейтраль») и защитный (заземленный) проводник. Последний не участвует в энергоснабжении, но повышает безопасность пользования розеткой. Кроме того, согласно европейским требованиям (стандарт 9001), у всех розеток для жилых домов должны быть защитные шторки для предотвращения поражения человека током. Шторки открываются только при синхронном нажатии на них двух штырей вилки, то есть ребенок не сумеет засунуть в розетку гвоздь. При этом вилки должны иметь стандартную форму, старые вилки с неровными концами могут не открыть шторки. Встречается два вида шторок: поднимающиеся и поворачивающиеся (подобно лопастям пропеллера). Имейте в виду: у дешевых изделий не исключено заклинивание шторок.

Отличие между розетками — прежде всего в том, для какой вилки они предназначены. Диаметр штырей отечественных вилок — 3,5 мм, западных — 4,5 мм. На сегодняшний день в новостройках допускается применять только розетки для «евровилок», поскольку они имеют заземляющий контакт.

Электроустановочные изделия могут выпускаться во влагозащищенном исполнении. Они незаменимы для ванных комнат, саун или бассейнов. При этом следует отличать розетки с декоративными крышками от влагозащищенных розеток. У последних крышка обладает действительно герметизирующей функцией, а кроме того, у них есть уплотнительные кольца на корпусе, препятствующие попаданию в механизм капель воды, стекающих по стене. Все влагозащищенные устройства имеют степень защиты не ниже IP44.

Любое электроустановочное изделие состоит из трех основных частей: механизма, суппорта (платы, к которой крепится механизм) и лицевой панели. Один из важных моментов, на которые надо обращать внимание при выборе механизма розетки, — способ подключения проводов к нему. Наименее удачным можно считать подключение проводов через винтовое соединение. Дело в том, что со временем из-за механических колебаний, неизбежных при вынимании вилки, винтовое крепление может ослабнуть. К тому же провода сейчас изготавливают, как правило, из меди, поэтому они довольно пластичные и постепенно спрессовываются. В результате качество контакта ухудшается, и розетка начинает нагреваться. Чем ближе ее нагрузка к номиналу (16 А), тем сильнее она будет нагреваться. Решить проблему можно, регулярно подтягивая винты. На практике это делается крайне редко. Более надежный вариант крепления — винтовое соединение с «утапливанием» провода. В этом случае провод вставляется в специальное окошко и только потом фиксируется винтом. Оптимальный вариант — быстрозажимной узел: провода здесь удерживаются специальными подпружиненными клеммами. Провод прижат с нужным усилием (перетянуть или недотянуть соединение нельзя), механические колебания гасятся пружинами — все это гарантирует качественный контакт на протяжении всего срока службы розетки. Кроме того, изделия с быстрозажимными узлами, как следует из их названия, очень быстро подключаются к сети: нажал на клемму, вставил провод, отпустил клемму. Благодаря этому экономится до 40% времени на монтаж розетки.

При монтаже электроустановочных изделий с быстрозажимными клеммами важно строго выдерживать требуемую длину зачистки провода от изоляции. Если зачистить больше, чем нужно, часть провода будет оголенной, если меньше — не будет необходимого контакта, и механизм будет нагреваться. Причем эта длина у всех производителей разная. Обычно она указана либо на механизме, либо на суппорте в виде шаблона.

Долговечность розетки во многом зависит от материала и конструкции ее токопроводящих частей (контактных гнезд). В качественных механизмах они выполнены из некорродирующих металлов с электрохимической обработкой. В элитных сериях на внутреннюю поверхность гнезд дополнительно наносится напыление, содержащее драгметаллы, что обеспечивает наилучший контакт. Что касается конструкции токопроводящих частей, то здесь важно, чтобы она со временем не разбалтывалась, ухудшая контакт. Если гнезда состоят из двух частей, то обязательно должны быть элементы, плотно соединяющие эти части после того, как из розетки вынута вилка (пружинящие кольца, упоры и пр. ).

Корпуса механизмов качественных электроустановочных изделий изготавливаются, как правило, из пластика специальных сортов — термостойкого (до 850(С), прочного, устойчивого к УФ-излучению. Суппорт является несущим элементом всей конструкции, он выполняется из пластика или металла. С его помощью изделие крепится к монтажной коробке, установленной в стене. В суппорте предусмотрено четыре отверстия для винтов. Продолговатая форма отверстий позволяет более ровно закрепить изделие в коробке. Суппорт может снабжаться разжимными лапками, повышающими надежность его крепления. Лапки имеют острые зубцы, благодаря которым они «впиваются» в коробку. Розетки испытывают на себе значительное усилие на отрыв, так что подобные лапки им весьма полезны. Электропроводка своими руками Электроснабжение загородного дома Электрический ликбез Электроустановочные изделия в индивидуальном строительстве Стандартный диаметр коробки под механизм любого электроустановочного изделия — 60 мм. Если в одну рамку собрано несколько изделий, то расстояние между их центрами должно быть 71 мм. Обратите внимание: некоторые известные производители выпускают рамки с нестандартными расстояниями между центрами (к ним требуются особые монтажные коробки).

Поэтому следует еще до установки коробок определиться, изделия какой серии будут украшать ваши стены. Отдельный вид розеток — телекоммуникационные. Европейский стандарт предусматривает в них сразу два выхода — для одновременного подключения к центральной антенне телевизора и радиоприемника, работающего в FM-диапазоне. Также существуют розетки, в корпусе которых соседствуют ТВ-, радио- и спутниковые гнезда. Наконец, есть телефонная розетка. В ней предусмотрено, как правило, два выхода — либо оба для телефонов, либо один для телефона, а другой — для компьютера.

Выключатели

Основная масса выключателей рассчитана на силу тока 10А. Однако нужно иметь в виду, что лампы разного типа по-разному «нагружают» выключатель. Например, он сможет «выдержать» 30 ламп накаливания, но сгореть через месяц при подключении к нему 20 люминесцентных ламп (поскольку добавится нагрузка от дросселей, конденсаторов и пр. ). Поэтому в каталоге серьезных производителей, как правило, есть таблица, где указана возможная нагрузка на выключатель в зависимости от типа и количества светильников (нагрузка варьируется в зависимости от изготовителя).

Выключатели различаются по виду коммутирующего механизма. Самый распространенный вариант — клавишные, работающие по принципу «качелей». Вы нажимаете на одну часть клавиши — замыкаете электрическую цепь, нажимаете на другую — размыкаете. Есть клавиши, которые после нажатия на них возвращаются в исходное положение, так что для выключения света нужно снова нажать на ту же часть клавиши. Чаще всего встречаются одно- и двухклавишные механизмы, реже — трех- или четырехклавишные. Выключатель с несколькими клавишами позволяет коммутировать из одной точки разные осветительные приборы или группы ламп, например, в люстре.

Специалисты считают, что выключатель с более чем двумя узкими клавишами неудобен. Если нужны, например, три клавиши, то лучше в одну рамку установить два выключателя — с двумя и с одной клавишей.

Существуют также кнопочные выключатели, действующие следующим образом: вы нажали кнопку — свет зажегся, повторно нажали ее — погас. Важно отметить, что только качественный выключатель четко срабатывает, независимо от того, в какую часть кнопки попадает ваш палец. Дешевые приборы «реагируют» только на нажатие по центру кнопки, к тому же они не отличаются долговечностью. Добавим, что выключатели любого типа от известных производителей «проживут» не менее 20 — 25 лет.

Выключатели многих серий имеют подсветку, чтобы их легче было найти в темное время суток. Чаще всего это неоновые лампочки или светодиоды (как правило, ненавязчивых цветов), которые загораются при размыкании электроцепи. Подсвечиваться может фрагмент клавиши, контур вокруг клавиши или полностью сама клавиша. Встречаются также выключатели с индикацией: их лампочка загорается, наоборот, при замыкании цепи, обладая повышенной яркостью и бросающимся в глаза цветом (красным, оранжевым), чтобы ее хорошо было видно даже днем. Подобные выключатели удобны, если нужно знать, включен ли свет в удаленном от вас месте (например, подвале).

Выпускаются особые электроустановочные изделия — переключатели. Они позволяют включать и выключать освещение с разных мест (от двух и более), что очень полезно, например, при перемещении по просторным комнатам, холлам или коридорам: вошли — первым переключателем зажгли свет, дошли до конца — вторым погасили. Если необходимо управлять освещением с трех и более мест, в схему с двумя переключателями добавляют проходные (перекрестные) переключатели.

Для изготовления контактов выключателей обычно применяются материалы, содержащие серебро и оксид кадмия. Стоит добавить: как и в случае с розеткой, при выборе выключателя нужно обращать внимание на способ подключения проводов к механизму: сомнительные производители никогда не раскошелятся на быстрозажимные клеммы.

Светорегуляторы

Другое их название — диммеры (от англ. dim — тусклый). В переводе с английского диммер — это прибор, который делает свет тусклым. На самом деле добавлять яркость он тоже «умеет». Иными словами, светорегулятор позволяет плавно изменять яркость света в помещении, повышая комфортность проживания в нем. Еще один плюс диммера — он экономит до 30% электроэнергии, потребляемой светильниками (что весьма ощутимо в масштабах большого здания). К тому же благодаря ему значительно увеличивается срок службы ламп. Это особенно актуально в тех случаях, когда вы приобретаете светильники с нестандартными лампами: найти замену сгоревшей лампочке может быть непросто. Принцип действия диммера такой: за счет электронной схемы на светильник подается большее или меньшее напряжение. Чем меньше напряжение, тем меньше яркость лампы, и наоборот.

Светорегуляторы бывают поворотными, поворотно-нажимными, клавишными и сенсорными. Первые включаются поворотом круглой кнопки, и яркость света регулируется ее вращением. Вторые включаются нажатием, а дальше все происходит так же. Выключатель и регулятор в таких диммерах разделены, и поскольку регулировать яркость приходится далеко не каждый день, механический износ изделия меньше. Кроме того, большинство поворотно-нажимных диммеров одновременно являются переключателями. Например, в начало коридора можно поставить светорегулятор, а в конце — обычный переключатель, тогда есть возможность включать и выключать свет с двух мест, а с одного — еще и регулировать его яркость. Клавишные диммеры работают так: быстро нажали на клавишу — свет включился, снова нажали — выключился; держим клавишу нажатой — меняем интенсивность освещения. Достоинство таких диммеров в том, что к ним можно подключить несколько обычных выключателей, каждый из которых также способен регулировать яркость света. Сенсорные диммеры «оживают» от прикосновений пальцами к любой части лицевой панели. Чем дольше вы держите руку на ней, тем ярче будет свет. Снова дотронувшись до панели, вы плавно погасите его.

Светорегуляторы различаются по типам нагрузки, с которой они могут работать. Существуют диммеры для ламп накаливания, для галогенных ламп с обычным трансформатором, для галогенных ламп с электронным трансформатором и универсальные, рассчитанные на лампы нескольких типов. С люминесцентными лампами сложнее. Чтобы изменить их яркость, потребуются специальные электронные пускорегулирующие аппараты, которые располагаются в корпусе светильника, и особые диммеры с выходным сигналом 1-10 В. Светорегуляторы различаются и по мощности, максимальная — 1000 Вт. Если требуется более высокая мощность, то применяют модульные диммеры, которые устанавливают в электрощите, а орган управления (клавишу или поворотную рукоятку) размещают на стене в комнате. В этом случае мощность ламп может доходить до 3000 Вт.

Избегайте характерных ошибок. Светорегулятор при работе выделяет тепло, поэтому в каталоге любого производителя его максимальная мощность указана исходя из того, что он будет установлен в бетонную или кирпичную стену. При монтаже диммера в гипсокартон мощность снижается на 15%. При установке двух диммеров в одну рамку она уменьшается на 20-30% для каждого. Кроме того, номинальная мощность указывается для ламп накаливания. В случае использования низковольтных галогенных ламп потери мощности составляют 5% для электронных трансформаторов и 20% для обычных.

Датчики движения

Более корректное их название — автоматические инфракрасные выключатели, поскольку датчики движения — только часть этих устройств. Датчикам инфракрасного излучения поручено «заметить» человека, а как только вы появляетесь в зоне их действия, они дают команду «замкнуть контакты» на релейную часть — и свет включается. Тем самым вы избавляетесь от необходимости в темноте искать выключатель. Угол обзора датчика отличается в зависимости от модели и предназначения — для использования на улице или внутри помещения. Скажем, для «домашних» моделей распространенный угол обзора — 180(. Радиус их действия — не более 12 м. Высота их крепления — 0,8 — 1,1 м. Самые простые линзы инфракрасных выключателей имеют довольно узкую (в вертикальной плоскости) зону обнаружения, их плюс — не «реагируют» на домашних животных. Многолучевые линзы способны «охватывать» несколько секторов, например, лестничный марш и прилегающий к нему коридор второго этажа. Какие параметры можно настраивать в инфракрасном выключателе? Как правило, время задержки после окончания движения и уровень освещенности, чтобы свет не зажигался днем. Некоторые изделия можно вручную настроить так, что свет будет гореть постоянно или, наоборот, не будет включаться автоматически.

Типичная ошибка — устанавливать датчик движения не в проходных помещениях (коридор, лестничная клетка, кладовка), а в комнатах, где человек находится постоянно. Тогда приходится регулярно совершать какие-то телодвижения, чтобы свет не погас, а забыв это сделать, можно оказаться в темноте. Другой нюанс: в зависимости от коммутируемой мощности и типа нагрузки автоматические инфракрасные выключатели подразделяются на двухпроводные и трехпроводные. Первые рассчитаны, как правило, на лампы накаливания мощностью до 400 — 500 Вт. Если требуется включать большую нагрузку (до 2,3 кВт) либо трансформаторные галогенные или люминесцентные лампы, то понадобится трехпроводный выключатель с «нейтралью». Нередко заказчики не знают об этом, что приводит к неприятным ситуациям: уже закончили отделку стен, осталось только установить мощные датчики движения, а из монтажной коробки торчит всего два провода. Об «умных» датчиках приходится забыть.

Большинство инфракрасных датчиков реагирует на быстрое изменение температуры в зоне обнаружения. Во избежание ложных срабатываний нельзя устанавливать источник света ближе, чем на 1,5 м от датчика. Иначе, нагреваясь при работе, светильник может вызвать повторное срабатывание датчика после его отключения.

Разновидность инфракрасных выключателей — датчики присутствия. Они также зажигают свет, когда в зону обнаружения попадает человек. Но их чувствительность в несколько раз выше, чем у предыдущих изделий, поэтому они реагируют даже на малейшее движение. Обычно датчики присутствия потолочного исполнения и охватывают всю комнату.

Добавим, что многими устройствами, «командующими» светом в доме, можно управлять с помощью радиопульта или пульта ДУ на ИК — лучах.

Материалы и дизайн

Лицевые панели, клавиши и кнопки качественных электроустановочных изделий изготовлены из специальных сортов пластика (дуропласт, термопласт и т. п. ). Это ударопрочные, устойчивые к ультрафиолету и атмосферным воздействиям материалы. Базовые цвета пластика — белый и кремово-белый (слоновая кость). Добавляя в пластик пигменты, можно получить любой цвет: от пастельных абрикосового или салатового до резких — платиново-серого или сапфирово-голубого. Однако стоит иметь в виду, что эти пигменты достаточно дорогие и ощутимо повышают стоимость изделия. Форма изделий также бывает разной. Самое популярное решение — квадратная рамка, которая в случае одноклавишного выключателя может сочетаться как с квадратной, так и с круглой клавишей. В некоторых сериях углы этого квадрата не острые, а закругленные. Среди новинок рынка — овальные клавиши выключателя. При стандартных габаритах механизма изделия, рамка вокруг клавиши может различаться по ширине. Нередко рамка выполняется из других материалов — металла, дерева, керамики, стекла. Лицевая панель бывает плоской и выпуклой (например, напоминающей парус). Разнообразить дизайн изделия позволяют вставки из пластика другого цвета — вокруг клавиши или внутри нее. Расположение и цвет подсветки также придают устройству индивидуальность.

Клавиши и рамки могут выполняться из массива дерева (дуб, ясень, клен, вишня и др., пропитанные составами, препятствующими горению и истиранию), прекрасно вписываясь в дизайн дома в стиле кантри. Они могут иметь пластиковое «тело», покрытое тончайшим листом металла для интерьеров в стиле хай-тек и минимализм; бывают даже изделия с напылением из золота, серебра и бронзы, подчеркивающие элитарность жилища.

Кроме того, электроустановочное изделие обычно собирается по принципу «конструктора»: габариты рамки для всех механизмов одной серии одинаковы, так что в нее вставляется как силовая, так и телефонная розетка или выключатель. Соответственно, можно комбинировать цвета рамки и, к примеру, клавиш, создавая наиболее удачное для комнаты цветовое сочетание. Наконец, одна рамка может иметь до пяти постов (мест «посадки»), так что возможностей для превращения изделия в изюминку интерьера более чем достаточно.

Как подключить диммер вместо выключателя

Содержание

  1. Диммер схема подключения
  2. Обычный диммер нельзя использовать для светодиодов
  3. 5 Меняем выключатель на диммер – инструкция электрика
  4. Пошаговая инструкция по замене
  5. Шаг 1 — отключение осветительного контура
  6. Шаг 2 — демонтаж обычного выключателя
  7. Шаг 3 — установка регулирующего прибора
  8. Как установить диммер?
  9. Типичные ошибки при подключении
  10. Монтаж регулятора и подключение к сети
  11. Схема подключения диммера
  12. Устройство и виды
  13. Область применения
  14. Виды диммеров: особенности технологий
  15. Как подключить диммер
  16. Схема подключения диммера
  17. Как нужно правильно подключать высококачественный светорегулятор

Диммер схема подключения

На вопрос как подключить диммер ответить очень легко, увидев этот прибор своими глазами. По габаритным размерам он абсолютно не отличается от обычного выключателя и так же устанавливается в монтажную коробку.

Закрепляется диммер в монтажной коробке тоже с помощью специальных лапок. Как и выключатель, он подключается в разрыв осветительной цепи. Но при его подключении необходимо соблюдать полярность.

Как вместо старого выключателя установить диммер? Все очень просто. Для начала нужно демонтировать выключатель. Чтобы осуществить эту операцию, отключите напряжение в сети и с помощью индикатора убедитесь в его отсутствии. Затем снимите рамку выключателя и, вооружившись отверткой, отвинтите винты монтажных лапок.

Извлеките выключатель из коробки и отсоедините его от проводов, ослабив винты на клеммах. После этого можно приступать к установке диммера. Все вышеперечисленные операции нужно выполнить в обратном порядке, начиная с подключения диммера к проводам. Если вы не можете самостоятельно справиться с подключением, рекомендуем вам обратиться к специалистам, которые легко справятся с этой задачей.

Обычный диммер нельзя использовать для светодиодов

Электронный диммер рассчитан на определенный тип нагрузки. Он может использоваться лишь в цепях, куда подключены лампы накаливания и галогенные лампы.

Большинство современных энергосберегающих, светодиодных и люминисцентных ламп не предназначено для работы в паре с диммером. При регулировании яркости освещения с помощью диммера такие источники света быстро выходят из строя. Существуют специальные диммеры для светодиодных ламп. которые способны работать с такими лампами.

Приобрести регулятор яркости сегодня не составляет никаких проблем. Любой магазин электротехники располагает богатым выбором таких приборов. Цены на них достаточно высокие, но данные приборы очень быстро окупаются.

Покупая диммер, необходимо выяснить у продавца, способен ли прибор работать с уже установленными у вас в доме источниками освещения. Также убедитесь в том, что мощность диммера соответствует суммарной мощности ваших ламп.

Похожие материалы на сайте:

5 Меняем выключатель на диммер – инструкция электрика

Если вас интересует простое подключение вариатора, при котором он заменяет ординарный выключатель, то вам лучше действовать по следующей схеме:

  1. 1. Отключаем квартиру или дом от электросети, опустив в положение off флажок на центральном рубильнике.
  2. 2. Демонтируем выключатель, удалив клавишу и выкрутив винты под ней. В конце снимаем провода с клемм выключателя.
  3. 3. Разбираем диммер, сняв лицевую панель.
  4. 4. Монтируем провода питания на клеммы диммера. Один подключается к разъему с литерой L, второй – к разъему, обозначенному наклонной стрелкой и волнистой линией.
  5. 5. Вставляем корпус вариатора в стакан выключателя и фиксируем его винтами.
  6. 6. Монтируем на место лицевую панель светорегулятора.

Если вам нужно установить и выключатель, и диммер, схема подключения будет несколько иной:

  1. 1. Обустраиваем в стене у двери коробку (стакан) под выключатель.
  2. 2. Прорезаем у оголовья кровати или спинки дивана (кресла) коробку под диммер.
  3. 3. Пробиваем в стене штробу от источника свечения к стаканам. По этому каналу будет идти фаза от провода, подведенного к лампе.
  4. 4. Заводим провод на выключатель, а после – на диммер.
  5. 5. От диммера провод подается на лампу.

Если вы сделаете все правильно, выключатель подаст ток на диммер, и вы сможете отрегулировать интенсивность свечения в комнате, не вставая с кровати или дивана. А после выхода из помещения свет можно будет выключить, воспользовавшись  выключателем у двери.

Если вам нужно обустроить пару проходных выключателей с общим диммером, вам необходимо придерживаться следующей последовательности действий:

  1. 1. Обустраиваем три коробки (две – для выключателей и одну – для вариатора).
  2. 2. Штробим линии от распределителя к лампе и коробкам.
  3. 3. Прокладываем от распределителя нулевую жилу к лампе.
  4. 4. Заводим фазовый провод на контакт L диммера и на верхние клеммы первого и второго выключателя, подсоединяя их параллельно.
  5. 5. Выводим жилу от клеммы со стрелкой и волнистой чертой диммера на лампу.
  6. 6. Подключаем к соседнему или этому же контакту вариатора еще одну жилу, которую заводим на нижние клеммы первого и второго выключателей, подсоединяя их к проводу параллельно.

Теперь, если все сделано правильно, замкнув один из выключателей, вы подадите ток на вариатор и сможете настроить интенсивность свечения. Причем в этом случае вы сможете поставить один выключатель в начале коридора, а другой – в конце. И для управления работой источника света можно будет использовать общий диммер.

Пошаговая инструкция по замене

Чтобы приобрести новый диммер, первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

  • меняют проводку или убеждаются в пригодности старых кабелей;
  • если нет отдельного автомата в электрощитке, устанавливают его;
  • подготавливают место для монтажа;
  • выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Шаг 1 — отключение осветительного контура

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

Чтобы самостоятельно отключить нагрузку, достаточно переключить рычаг автомата. Если требуется замена автовыключателя или другие электромонтажные работы на щитке, следует вызвать электрика, обслуживающего дом

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Шаг 2 — демонтаж обычного выключателя

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

Последний ответственный момент – отключение проводов. Жилы аккуратно достают из клемм, слегка ослабив держащие винтики или зажимы.

Необходимо сохранить в целостности зачищенные концы, чтобы не отрезать провода заново и не уменьшать их и без того ограниченную длину.

Шаг 3 — установка регулирующего прибора

Если провода находятся в исправном состоянии, то для подготовки ничего делать не нужно. Начать следует с изучения инструкции, в которой перечислены требования к установке, основные теххарактеристики устройства, а главное – есть схема подключения жил.

Диммер разбирают, знакомятся с конструкцией и по частям монтируют на место выключателя.

После установки следует произвести диагностику. Для этого подключают питание, включают диммер и стараются изменить интенсивность освещения, вращая ручку.

Если все работы выполнены правильно, яркость освещения плавно нарастает и так же плавно уменьшается.

Как установить диммер?

Если схема монтажа понятна, то открытым остается вопрос о непосредственно самой замене выключателя на технологию нового поколения. По самой системе работы процесс ничем не отличается от установки включателя. Это хорошо видно на видеоролике:

Лучше всего использовать уже готовую встроенную монтажную коробку  от старого  выключателя света. В ней размещены два провода, что устанавливают разрыв в цепи. Один идет непосредственно к средству освещения, а второй выходит из фазы.
Используя необходимо установить новую монтажную коробку нужно придерживаться следующей последовательности:

  • отключить пробки или автомат, сделать это нужно не для отдельной комнаты, а для всей квартиры или помещения, в котором происходит замена приборов;
  • коронкой просверлить отверстие в стене, которое по размерам вмещает монтажную коробку, ее и установите в полученное отверстие;
  • заведите провода в монтажную коробку;
  • подсоедините каждую жилу к определенной клемме диммера;
  • корпус диммера закрепить в монтажной коробке;
  • боковые винты крепления диммера закрутите для того, чтобы лапки прижима смогли равномерно и устойчиво распределится по корпусу монтажной коробки;
  • установить декоративный внешний элемент, закрутить все составные элементы;
  • возобновить поток электроэнергии. Если освещение появилось, значит все сделано правильно.

Проходной, сенсорный и другие виды диммеров устанавливаются по такой же технологии. Главное – соблюдать последовательность шагов и подключение устройства к общей схеме не составит никакого труда.

Типичные ошибки при подключении

  • Одной из наиболее распространенных ошибок является установка светорегулятора в точке помещения с наиболее высокой температурой. Как пример, недалеко от газовой плиты на кухне. Следует помнить, что диммеры довольно чувствительны к перегреванию, а предельно допустимое значение температуры независимо от модели устройства составляет 27-30°С.
  • Еще одной часто встречающейся ошибкой является слишком малая нагрузка, приходящаяся на устройство. Минимальное значение для большинства современных распространенных в нашей стране приборов составляет 40 Вт. При меньших нагрузках диммер, равно как и источник света, долго прослужить не смогут. Потому перед установкой стоит задуматься, обеспечиться ли минимально допустимая мощность, приходящаяся на устройство, и есть ли смысл в его установке вообще.
  • Серьезной ошибкой, после совершения которой можно сразу же покупать новый диммер, является подключение его подключение в разрыв нейтрали. Нельзя забывать о том, что светорегулятор должен устанавливаться только в разрыв фазы, и только в нее! Для определения фазы необходимо воспользоваться отверткой-индикатором.
  • Ошибкой можно назвать и не установку заземления при монтаже светорегулятора сенсорного типа. Но самая опасная ошибка при демонтаже старого выключателя и установке диммера является выполнение работ при не отключенной подаче электричества в домашнюю сеть. Напряжение обязательно нужно отключить и проверить его отсутствие.

Монтаж регулятора и подключение к сети

Убедившись, что через провода нет электричества, вы можете смело снять изоляцию на 12-15 мм (сами провода должны выступать на расстояние 8-10 см из электрической коробки).

Необходимая длина проводов из стены — 8-10 см.

После выполнения этой операции (чтоб не вырвать провода лучше использовать специальные зачистные инструменты), проводник фазы соедините с зажимом регулятора, обозначенным буквой L (фаза). Иногда в других моделях зарубежных производителей он может быть отмечен стрелкой, направленной наружу — «выход» или буква P).

Подключение фазного провода к регулятору

Синий нейтральный провод присоединяется к клемме, обозначенной буквой N. Иногда в других моделях с маркировкой 0 или стрелкой, указывающей на клемму — «вход»).

Подключение нейтрального проводника

Заземляющий кабель обычно не участвует в подключении, поэтому его наконечник изолирован — вставлен в небольшой зажим (другие методы возможной изоляции смотрите тут).

Провод заземления изолируется с помощью отдельной клеммы

Если ваша модель контроллера света предусматривает это, заземляющий провод присоединяется к клемме на металлической панели, обозначенной таким знаком заземления.

Заземление регулятора 220В

Некоторые модели регуляторов должны быть заземлены подключением кабеля к их металлической панели.

Остается только вставить механизм регулятора с подключенными проводами в электрический короб и механически зафиксировать его там с помощью винтов и кронштейнов.

Механизм контроллера вставлен ​​в коробку

Важно правильно прикрепить панель, от этого зависит надёжность фиксации других частей регулятора и работы всего устройства. Устройство завинчивается винтами

Устройство завинчивается винтами

Установите верхнюю крышку на контроллер и закрепите ее отверткой (или защелками, в зависимости от модели диммера).

Устройство оснащено верхней крышкой, которая также должна быть закреплена винтом

Ручка вставлена ​​в нужное место на крышке регулятора.

Ручка вставлена и диммер собран

Теперь можно включить электрический ток в квартире и проверить, как работает установленный контроллер освещения.

Схема подключения диммера

Следует помнить, что не все регуляторы одинаково соответствуют любым типам ламп — лампы с различными техническими характеристиками могут не всегда функционировать должным образом с выбранными регуляторами (особенно LED). Регуляторы различаются для ламп 12В и 220В.

Схема подключения диммера на 220В

Для большинства люминесцентных и светодиодных ламп обычные регуляторы не подходят. Именно поэтому они изготавливаются в различных типах — для «своего типа» ламп. На их корпусе обозначена возможность регулирования ламп накаливания.

Схема подключения диммера на 12В (светодиодные ленты)

Решающим фактором является количество электроэнергии, потребляемой лампочкой, то есть номинальная мощность. Каждый регулятор освещения имеет свои собственные пределы мощности, отмеченные на нем. Например, если контроллер обозначен 300 Вт, это означает что он подходит для люстры с лампами накаливания мощностью 60 Вт. Но на всякий случай лучше покупать контроллер с большей мощностью. Этот предел должен быть уменьшен примерно на 20%, если устройство установлено вблизи источника света или тепла.

Различные модели контроллеров освещения отличаются своим дизайном. Круглая ручка ​​наиболее широко распространена. Другой тип — сенсорный контроллер с экраном, показывающим процент мощности на лампе. Более длительное касание экрана пальцами увеличивает яркость освещения. Есть также элементы управления освещением с помощью кнопки, которая коротким или длинным нажатием задает интенсивность освещения. И конечно есть регуляторы, которые можно дистанционно установить с помощью пульта дистанционного управления или по Wi-Fi через смартфон (интернет).

Независимо от того какой формы и модели контроллер освещения вы приобрели, методы их сборки и подключения к электрической сети 220V одинаковы (и похожи на обычный клавишный выключатель).

Устройство и виды

Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:

  • На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.
  • Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.

Схема тиристорного диммера

Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.

При выборе устройства не столь важно знать, к какому типу он относится, сколько важно учитывать характер нагрузки, к которой он будет подключаться (лампы накаливания и светодиодные или люминесцентные и экономки). По виду исполнения диммеры бывают:

По виду исполнения диммеры бывают:

Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.

Модульный диммер и схема его подключения

Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.

Диммер на шнуре можно установить на любую настольную лампу, бра, торшер (с лампой накаливания)

Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».

Диммер для установки под выключатель

Схема подключения диммера под выключатель

Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:

Поворотные и поворотно-нажимные модели внешне не отличаются

Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.
Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.

Клавишные похожи на выключатели

Область применения

Своё название диммер получил от английского глагола «to dim», что в дословном переводе на русский означает «затемнить», «меркнуть» или «тускнеть». По-другому это устройство часто ещё называют светорегулятором. Однако с его помощью можно регулировать не только яркость осветительных приборов, но и температуру нагрева некоторых электроприборов (например, утюга, электрической плиты или паяльника).

Самой эффективной считается его работа с лампочками накаливания, потому что диммер способствует продлению их срока службы. Мы знаем, что зачастую стартовые броски тока являются причиной перегорания лампочек. В случае если в схеме с лампой будет присутствовать диммер, во время включения ток на неё подастся минимальный.

К приборам, для работы которых требуется импульсный либо трансформаторный источник питания (типа, радиоприёмника, телевизоров), диммер подключать нельзя. Это обуславливается характерными особенностями работы регулятора. Сигнал, который присутствует на выходе диммера, имеет не синусоидальную форму, за счёт ключей верхушки этой кривой срезаны. Такой сигнал приведёт к поломке указанной аппаратуры.

С лампами люминесцентными также не рекомендуется подключать обыкновенный диммер. Такая схема либо вообще не будет работать, либо приведёт к миганию ламп. Для регулировки этих источников света существуют специальные устройства, имеющие немного другую схему. То же самое касается галогенных и энергосберегающих ламп. Если выполнить подключение диммера к этим источникам света, то первые совсем не будут регулироваться, а вторые будут мигать. Для них также существуют специальные регуляторы, правда, цена у них намного выше, чем у обычных.

Виды диммеров: особенности технологий

Все диммеры, предоставленные сегодня на рынке можно поделить на несколько групп:

поворотный;

сенсорный;

кнопочный.

Первая группа включает в себя приборы, основной механизм которых состоит из цилиндра, что движется по своей оси. Поворачивая составной элемент по часовой стрелке яркость света увеличивается, при обратном повороте – уменьшается. По своему использованию и подключению такой диммер считается наиболее простым.
Второй вид – сенсорные. Они позволяют устанавливать освещение при помощи специального экрана, реагирующего на тепло, движение и т. д. Аппарат считается наиболее современным, поскольку дает возможность пользователю установить нужные параметры при минимальном вмешательстве.
Кнопочные диммеры наиболее простые по своей технологии. Это двухкнопочный прибор, где одна из клавиш отвечает за увеличение мощности электролампы, а вторая – за ее уменьшение. При этом, кнопки могут быть, как сенсорными, так и обычными. Прибор зачастую устанавливается как проходной в общей схеме.

Как подключить диммер

С недавних пор в магазинах электротехники появилось устройство, которое по внешнему виду напоминает обычный выключатель, однако стоит значительно дороже. Называется это устройство диммер. Для чего оно предназначено? Чем диммер отличается от обычного выключателя? Попробуем найти ответы на эти вопросы.

Универсальное устройство под названием диммер предназначено не только для включения и отключения освещения, но и для плавного регулирования интенсивности или яркости освещения. И что самое главное, с помощью диммера можно существенно сэкономить потребление электроэнергии.

Ведь при снижении интенсивности освещения пропорционально снижается потребляемая мощность. Использование регулируемого выключателя не оказывает никакого негативного влияния на лампы. Срок их эксплуатации остается тем же.

В магазинах электротехники можно встретить большой ассортимент диммеров различных размеров и форм. Они отличаются по способу включения и мощности. Конечно, стоимость таких устройств значительно превышает стоимость обычных выключателей, но со временем они с лихвой окупают себя.

Устанавливая диммеры в квартире или доме, можно с уверенностью сказать, что потребление электроэнергии значительно снизится. Регулируемые выключатели используют не только в быту, их можно устанавливать в общественных зданиях, кафе, ресторанах и других развлекательных заведениях.

Схема подключения диммера

Схемы подключения выключателя и диммера схожи. Как и выключатель, светорегулятор нужно устанавливать последовательно с нагрузкой.

Для спальни наиболее оптимальная и удобная схема — это включение светорегулятора последовательно с простым выключателем. Рекомендуется устанавливать диммер рядом с кроватью, для возможности управлять светом и при этом не вставать с постели. Светорегуляторы для светодиодных ламп приобретают все большую популярность в системах «умный дом». Возможность управлять освещением позволяет создавать зонирование помещений в зависимости от той или иной ситуации, при необходимости можно подсвечивать и выделять желаемые предметы интерьера.

Как нужно правильно подключать высококачественный светорегулятор


в пятьдесят метров от регулятора

Схема подключения диммера с выносными регулирующими кнопками следующая. Провод фазовый подходит к клемме диммера номер один и первым клеммам кнопок, которые являются выносными. Со вторых клемм кнопок, являющихся выносными провод должен идти на клемму В регулятора. Нагрузку нужно подсоединить к клемме номер два диммера и проводу нулевому N.

Прежде чем устанавливать светорегулятор самостоятельно, необходимо знать несколько правил, чтобы иметь представление как подключить диммер:

  1. Несмотря на то что существуют несколько вариантов подключения регуляторов, схема подключения диммера несложная — устанавливаются они последовательно с источников электроэнергии в провод, который является фазовым в электросети.
  2. Чтобы можно было регулировать освещение из нескольких точек в помещении, рекомендуется использовать дорогостоящий и высококачественный светорегулятор, у которого имеются дополнительные выносные кнопки.

Поворотный диммер, макс. 300 Вт — 120 В, с пластиковым корпусом и стержнем длиной 1 дюйм

Артикул:
ДИБ03-1
MPN:
ЗЭ-03-1
Тип:
Диммер — Настольный — Поворотный
Длина:
2 000 (2 дюйма)
Высота:
0,875 (7/8 дюйма)
Ширина:
1,250 (1-1/4 дюйма)
Напряжение (макс. ):
120 В
Мощность (макс.):
300 Вт
Сертификация:
cRUus
Цвет/ Отделка:
Черный

В настоящее время:

$5,50

  • Описание

Описание

Макс. 300 Вт — 120 В Поворотный диммер с пластиковым корпусом и стержнем длиной 1 дюйм. Включает в себя черную и золотую ручку.

*Обратите внимание:
  • Диммеры НЕ подлежат возврату.
  • Диммеры проверяются на работоспособность перед отправкой с завода.
  • Диммеры являются электронными устройствами и могут быть повреждены при неправильной установке.
  • Диммеры являются электронными устройствами и могут быть повреждены при перегрузке.

Документация

Просмотреть всеЗакрыть

  • сопутствующие товары
  • Клиенты также просмотрели

Сопутствующие товары

Клиенты также просмотрели

Добавить в корзину

Быстрый просмотр

Диммер с вращающимся основанием мощностью 300 Вт

В настоящее время:

$5. 00

Поворотный базовый диммер мощностью 300 Вт. Самый маленький базовый диммер мощностью 300 Вт. Заменяет диммеры с меньшей мощностью и служит дольше. Поставляется с черной и золотой ручкой.
*Обратите внимание: диммеры возврату не подлежат. …

Диб300

Добавить в корзину

Быстрый просмотр

DC 5V-30V / 3A Max светодиодный диммер.

В настоящее время:

$6.00

DC 5V-30V / 3A Max светодиодный диммер. Вкл/выкл непрерывный диммерный переключатель с пластиковым корпусом. Включает золотую ручку. Номинальное значение постоянного тока Минимум 5–30 В, максимум 3 А.
*Обратите внимание: диммеры возврату не подлежат. …

DIBDC03

Добавить в корзину

Быстрый просмотр

Диммер со съемной ручкой и поворотным основанием мощностью 300 Вт

В настоящее время:

7,50 долларов США

300 Вт, 120 В поворотный диммер со съемной ручкой. Самый маленький базовый диммер мощностью 300 Вт. Заменяет диммеры с меньшей мощностью и служит дольше. Включает черно-золотую ручку…

ДИБ300Р

Добавить в корзину

Быстрый просмотр

300 Вт — 120 В переменного тока поворотный базовый диммер

В настоящее время:

20,80 долларов США

Поворотный базовый диммер мощностью 300 Вт. Нет ручки в комплекте.
Функции

Номинальная максимальная мощность 300 Вт, 120 В переменного тока, 50–60 Гц.
Компонент, признанный UL E-7458
Документация
UL-документация

ДИ6304

Добавить в корзину

Быстрый просмотр

Диммер с поворотным основанием 240 В International мощностью 300 Вт

В настоящее время:

7,50 долларов США

300 WATT X 240V International Rotary Base Dimmer. Самый маленький базовый диммер мощностью 300 Вт. Заменяет диммеры с меньшей мощностью и служит дольше. Поставляется с черной и золотой ручкой.
*Обратите внимание: диммеры…

ДИБ300-240В

«Должен ли я заменить свой выключатель света диммером?»

  • Лекс Шан
  • 10 ноября 2021 г.
  • Управление недвижимостью
  • 0

Диммерный переключатель для сдаваемой в аренду недвижимости: Должен ли я их заменить?

Район залива — это высококонкурентный рынок, и точка. Если вы являетесь арендодателем или владельцем недвижимости, вы, возможно, думали об установке диммерных выключателей в своей собственности, думая, что это хорошая идея. Диммерные выключатели обеспечивают жильцам полный контроль над количеством желаемого света, лампы служат дольше, вы можете экономить электроэнергию, а некоторые даже совместимы с функциями умного дома. Звучит как хорошая идея, но это может быть не так.

Конечно, это хорошо, но минусов нет. Во-первых, они не нужны и стоят дорого. Базовые диммеры стоят от 10 долларов за штуку и могут доходить до 40 долларов за штуку. И это не считая более дорогих брендов. Как минимум, в квартире с 1 спальней должно быть 5 выключателей света (спальня, гостиная, ванная, кухня и прихожая). Это дополнительные 50-200 долларов, которые вам не нужно тратить.

Они могут быть легко повреждены скачками напряжения или превышением мощности нагрузки, на которую рассчитан диммер. Они также не являются универсально совместимыми. Старые диммеры несовместимы с новыми светодиодными лампами, что противоречит цели использования функций умного дома. Иногда огни будут мерцать, создавая жужжание и жужжание. Это плохая новость для людей с повышенной чувствительностью к свету и звукам. Иногда он может генерировать радиочастотные помехи. Сообщалось, что некоторые люди вызывают у некоторых головокружение.

Наконец, вы должны нанять кого-нибудь, чтобы установить его. Если вы любитель «сделай сам», вы, безусловно, можете попробовать установить его самостоятельно, но все, что связано с электричеством, всегда сопряжено с риском. Косметические обновления — это одно, но все, что связано со структурой или сантехникой или электрикой, лучше доверить профессионалам.

Лекс Шан

Лекс — брокер по недвижимости, застройщик, предприниматель и технолог. Он основал фирму архитектурного дизайна, фонд прямых инвестиций в развитие недвижимости и крупнейшую в Калифорнии компанию по 3D-маркетингу недвижимости.

Похожие сообщения

  • Управление недвижимостью

7 Советы по уходу за домом осенью в районе залива

Осень на нас! На этой неделе температура резко упала, и туман начинает сгущаться до…

Читать далее

Лекс Шан Взимают ли компании по управлению недвижимостью плату в районе залива?

В наших предыдущих 2 постах мы говорили о том, сколько времени нужно, чтобы сдать в аренду мою квартиру в районе залива.
