Регулятор яркости осветительных ламп, что такое диммер, подключение диммеров в разрыв, технические характеритики.
Что такое диммер? Диммер это управляемый регулятор яркости, а отсюда и назначение для управления яркостью освещения. Диммером часто называют электронный регулятор напряжения, регулятор мощности, регулятор освещения, диммер света, светорегулятор, регулятор света. По этому вопросу можно спорить и доказывать, но значение этих разных слов выражает одно назначение, «dim» с английского означает: тусклый, слабый свет..
В качестве нагрузки может использоваться любой электроприбор с активным сопротивлением электрическому току. Если вспомнить, когда мы находимся в кинотеатре, то перед началом фильма плавно гасится свет, так вот первые регуляторы света представляли собой реостат, включенный последовательно с лампами накаливания или автотрансформатор с переключаемыми обмотками. Прототипом диммеров ранее служили радиолюбительские самоделки с управляющим элементом тиристором.
Однако такие устройства создавали массу радиопомех как в радиоэфире, так и в электрической сети в пределах одного электрического контура (электросчетчика энергии). Кроме того, в цепь таких регуляторов нельзя было подключать трансформаторы и прочие приборы с реактивным характером нагрузки.
Сегодня электрический диммер это регулируемый электронный включатель освещения. Он включается в разрыв цепи напряжения питания 220 В и лампы освещения (как и обычный, классический включатель) и по своим размерам он вполне подходит для установки в штатное место (в стене) вместо обычного клавишного включателя.
Внешний вид электронного диммера с возможностью дистанционного управления «Сапфир» (производство «Ноотехника», Беларусь). Электронный автоматический включатель монтируется по аналогии с обычными выключателями (в разрыв цепи) и крепится также.
Тем не менее включатели типа диммер могут иметь другой способ крепления в стене.
На рис. 97 (со снятой крышкой корпуса диммера) хорошо видно, что такие включатели монтируются с помощью «лапок», расходящихся в разные стороны (на манер распорки) под воздействием двух винтов, завинчиваемых отверткой.
Электрическая схема диммера, представлена рисунке, рядом фото монтажа регулятора.
Электрическая схема отличается своей простотой и эффективностью. В качестве управляющего элемента применен мощный симистор, который в открытом состоянии пропускает в нагрузку обе полуволны переменного напряжения.
Конденсатор С1 сглаживают пульсации напряжения в моменты неполного открытия симистора почти до нуля, что положительно сказывается на нагрузке. Управление напряжением на симисторе осуществляется переменным резистором VR1 (типа СПО) с линейной характеристикой изменения сопротивления (индекс В).
Устройство предназначено для регулировки напряжения на нагрузке мощностью до 200 Вт. Если мощность нагрузки больше этого значения, симистор устанавливается на изолированный радиатор или применяется большей мощности. Корпус и ручка регулировки переменного резистора также должны быть изолированы. Симистор можно заменить на КУ208В-КУ208Г.
Конденсаторы С1 и типа МБМ, МБГО или аналогичные на рабочее напряжение не ниже 400 В.
Установка светорегуляторов (диммеров) помогает создать в помещении благоприятную обстановку и комфорт. Важным дополнительным немаловажным фактором светорегуляторов, то что они помогают значительно уменьшить расход электроэнергии, увеличить срок эксплуатации ламп.

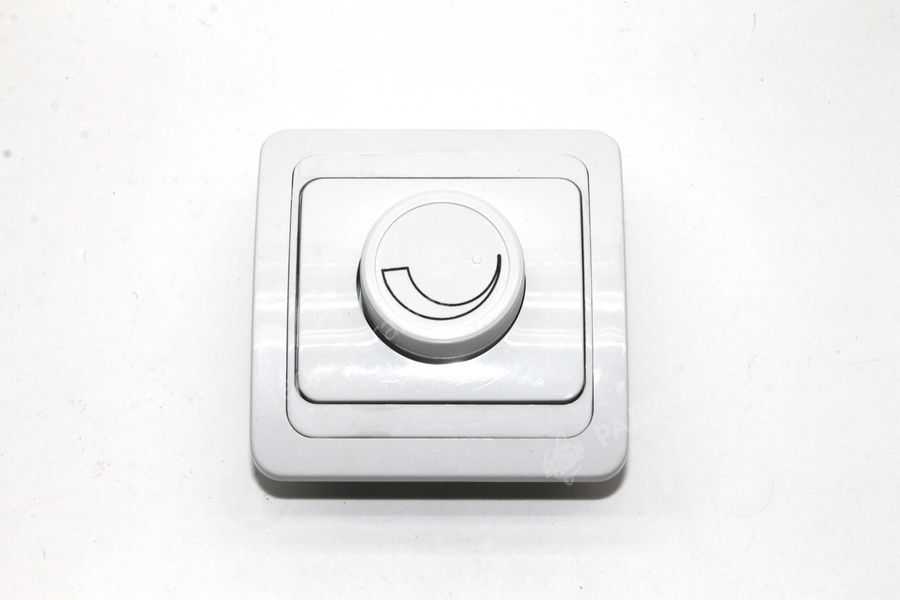

Внешний вид поворотного диммера, клавишного с плавной регулировкой.
Существует несколько типов светорегуляторов:
— для ламп накаливания на 230 В;
— для галогенных ламп на 230 В;
— для низковольтных галогенных ламп при подключении через трансформатор;
— для люминесцентных ламп.
Также их можно разделить:
— диммеры галогенных или ламп накаливания, имеющие резистивный характер нагрузок, не применяются для управления (MLV)и (ELV)
— индуктивных нагрузок — трансформаторы
— электронные для емкостных нагрузок низкого напряжения
— управление большой индуктивностью, неоновые лампы с холодным катодом
— управление балластом люминисцентных ламп (UL)
— управление яркостью светодиодного источника света (LED)
По методу работы диммеры переменного тока условно разделяются
— работа по переднему фронту
— работа по заднему фронту
Диммеры, имеющие расширенные функциональные возможности способны регулировать яркость ламп накаливания и низковольтных галогенных ламп.
Сегодня существуют и универсальные светорегуляторы, которые способны работать с лампами накаливания и галогенными лампами AC 230 В и с низковольтными через понижающий трансформатор. В конструкцию прибора встроен микроконтроллер, который при подключении к светорегулятору нагрузки в течение нескольких секунд анализирует ее тип и переключается на нужный тип управления.
Универсальный светорегулятор может быть поворотным и сенсорным. В поворотном типе диммер осуществляет регулировку путем поворота ручки, в сенсорном — легким нажатием к поверхности. Сенсорные регуляторы оснащаются инфракрасными приемниками для осуществления дистанционного управления.
Диммеры включаются в разрыв.
16 € / шт.
26 € / шт. 24.20 €
36 € / шт.
19 € / шт.
47 € / шт.
34 € / шт.
Диммерные выключатели освещения — Диммирующие выключатели
Совместимость диммерных выключателей
Не все диммеры могут работать с одной и той же нагрузкой или типами устройств. Некоторые из них управляют вентилятором, а другие только приглушают свет.
Все лампы накаливания и галогенные лампы диммируются. Освещение приглушается простым уменьшением электрического тока или напряжения, подаваемого на свет. Так работают стандартные диммеры накаливания, поэтому совместимость не является проблемой. В качестве бонуса снижение напряжения не только снижает яркость освещения, но и увеличивает средний срок службы ламп. Технология затемнения КЛЛ и светодиодов работает по-разному и совместима только с определенными устройствами. КЛЛ и светодиодные лампы с регулируемой яркостью, продаваемые 1000Bulbs.com, будут иметь PDF-файл о совместимости диммеров или спецификацию на странице продукта, в которой показан список диммеров, протестированных и одобренных для работы с этой лампой. Если вы недавно перешли на светодиодные лампы с регулируемой яркостью и заметили мерцание или яркость ламп не сильно уменьшилась, возможно, вы используете их с несовместимым устройством. Вы также захотите посмотреть на максимальную номинальную нагрузку переключателя, чтобы увидеть, может ли он обрабатывать все источники света в цепи.
Например, диммер с максимальной мощностью 600 Вт может регулировать яркость десяти ламп по 60 Вт, тогда как выключатель с максимальной мощностью 300 Вт может работать только с пятью лампами по 60 Вт.
Однополюсный в сравнении с 3-полосным и многопозиционным
- Однополюсный: предназначен для светильников, управляемых одним переключателем. Это не заменит трехпозиционный выключатель на лестнице, где есть выключатель света вверху и внизу лестницы, оба управляют освещением лестничной клетки.
- 3-ходовой: одно устройство регулирует уровень освещенности, но можно использовать дополнительные выключатели для включения или выключения света в соответствии с настройками, регулируемыми диммером. 3-полосный диммер не может поддерживать дополнительные места затемнения или пульты дистанционного управления.
- Универсальность: можно использовать с сопутствующими диммерами. Использование нескольких диммеров позволяет полностью управлять диммированием из более чем одного места и может использоваться для лестничных клеток или других комнат при замене более одного выключателя света в цепи.
Диммеры, указанные как однополюсные/многопозиционные, можно использовать либо в качестве единственного выключателя для светильника, либо в паре с сопутствующими выключателями освещения.
Диммеры, указанные как однополюсные/многопозиционные, можно использовать либо в качестве единственного выключателя для светильника, либо в паре с сопутствующими выключателями освещения.Что такое диммирование 0–10 В?
Диммеры 0-10 В имеют дополнительный провод, который подает 0-10 В постоянного тока для регулировки интенсивности освещения светильников с диммированием. При подаче 10 Вольт свет на полной яркости, а при 0 Вольт свет либо выключен, либо на минимальной яркости поддерживаемой лампой без выключения. Эти диммерные выключатели совместимы с большинством светодиодных светильников и светодиодных ламп, которые используют диммирование 0-10 В.
Типы диммерных переключателей
- Тумблер и слайдер: использует тумблер для управления включением/выключением, а небольшой ползунок рядом с ним для управления затемнением.
- Лопатка и направляющая: используется с настенными панелями декоратора. Он использует большую кнопку весла для управления включением/выключением. Как и тумблер и ползунковый переключатель, этот диммер использует ползунок рядом с лепестком для управления затемнением.
- Клавиша и слайдер: использует флип-переключатель для включения/выключения и ползунок для затемнения. В большинстве случаев ползунок занимает около двух третей переключателя, а клавиша включения/выключения находится под ним.
- Вкл./выкл. поворотный: использует поворотный переключатель вместо переключателя или ползунка. Вращение циферблата затемняет свет, а нажатие включает и выключает свет. Иногда вращение циферблата до минимального значения выключает свет, но некоторые светодиодные лампы затемняются только до определенного процента, а не затемняются, как это делают лампы накаливания и галогены.
- Настольная лампа: вставные диммерные выключатели , которые предназначены для работы от электрической розетки, а не для стационарной установки. Это может быть шнур с ползунком посередине или блок с дополнительными розетками для подключения ламп у стены.
- Беспроводная связь: В зависимости от продукта это может быть автономный переключатель, которым можно управлять через Bluetooth или Wi-Fi, или может потребоваться соединительный мост. Диапазон беспроводных диммерных выключателей варьируется, поскольку он может быть ограничен одной комнатой или иметь удаленный доступ, когда вы находитесь в отпуске и не можете быть уверены, что в панике выключили все огни, чтобы успеть на рейс. Некоторые из этих переключателей могут быть совместимы с некоторыми системами умного дома, такими как Apple Homekit и Google Assistant. Ознакомьтесь со спецификациями для каждого продукта или позвоните одному из наших экспертов по освещению, чтобы подобрать для вас подходящий беспроводной переключатель.
Как и тумблер и ползунковый переключатель, этот диммер использует ползунок рядом с лепестком для управления затемнением.
Настенные панели и аксессуары
Обязательно соедините новый диммер с соответствующей настенной панелью. Однако, поскольку цвет светлого миндаля от Lutron может немного отличаться от цвета светлого миндаля от Leviton, мы рекомендуем использовать настенную пластину той же марки в качестве диммера для обеспечения однородности цвета.
