Диммер подключить: Подключение диммера и установка своими руками

Схемы диммирования большого количества светодиодной ленты подключенной через усилитель

• Светояр
• Полезно знать
• Схемы диммирования большого количества светодиодной ленты подключенной через усилитель

Внешний вид элементов, задействованных в подключении светодиодной ленты.

Диммер – это светорегулятор электрической мощности нагрузки. Предназначен для регулировки яркости свечения.
На рис.№1 представлена простое подключение ленты с малой мощностью в пределах мощности диммера.

Рис. №1. Подключение светодиодной ленты через диммер.

Но если вы собираетесь подключать светодиодную ленту мощностью больше чем мощность диммера, то следует использовать усилитель мощности. Подключение функции диммирования больших мощностей осуществляется при помощи одноканального или многоканального усилителя сигнала.
Далее рассмотрим схему подключения с одноканальным усилителем сигнала (Рис. №2).

Рис. №2. Подключение через одноканальный усилитель.

На блок питания подается переменное напряжение 220В. Напряжение преобразуется из 220В в 12В постоянного напряжения и поступает на диммер к которому подключен усилитель. Одна часть ленты подключается напрямую к диммеру, а другая через одноканальный усилитель мощности. Усилитель питается от блока питания к которому подключен диммер, но можно так же усилитель питать от отдельного блока питания. Такая схема показана на рис. №3. В этом случае желательно даже использовать два усилителя чтобы вся нагрузка была на усилителях а диммер таким образом был бы разгружен. Подключение через два диммера дает более симметричную нагрузку, таким образом исключается вероятность задержки по времени и разницы в яркости между разными участками лент.

Рис. №3. Подключение через два одноканальных усилителя.

Разумеется, по принципу данной схемы можно подключать и большее количество светодиодных лент через большее количество усилителей, например использовать 3,4,5 и более усилителей.

Также рассмотрим подключение с двумя блоками питания.

Рис.№3а. Подключение через два блока питания.

Очень часто для усиления мощности диммируемой системы используются 3-х канальные RGB усилители в связи с тем, что одноканальные усилители встречаются редко и их цена значительно выше. Рассмотрим схему подключения светодиодной ленты через многоканальный RGB усилитель (Рис. №4).

Рис. №4. Подключение через многоканальный  RGB усилитель.

Сигнал от диммера подается на вход усилителя, при этом «+» от диммера подается на «+» усилителя, а «-» с диммера подается на «-» 3-х входов усилителя. То есть вход «-» R (красный), «-» G (зеленый) и «-» (B) синий замкнуты между собой.
Обращаем ваше внимание, что выходные сигналы ни в коем случае не должны замыкаться между собой, иначе усилитель может выйти из строя. На каждый выход усилителя подключается отдельный участок светодиодной ленты, как показано на рис. №4. Данную схему можно питать как от одного блока питания так и от двух, как это показана на рис. №5. Таким образом вы можете использовать любое количество усилителей, тем самым подключить функцию диммирования к большему количеству участков ленты.

Рис.№5. Оптимальное подключение большого количества светодиодных лент.

22.11.2017

Как подключать диммер: самостоятельный монтаж регуляторов напряжения

Как подключать диммер собственными руками? В принципе это не займет у вас много времени, чтобы заменить обычный выключатель света на многофункциональный диммер. Но прежде, чем приступать к работам для повышения комфорта в своем доме, вы должны модернизировать установленную раннее электропроводку, чтобы она соответствовала последним требованиям безопасности.

Содержание

1. Схема подключения диммера — пошаговая инструкция как подключать диммер
2. Основные сведения о диммерах
3. Особенности устройства и как подключать диммер правильно
4. Подключение и эксплуатация диммера: что должен знать каждый?
5. Инструкция по установке диммера вместо обычного выключателя

Схема подключения диммера — пошаговая инструкция как подключать диммер

Иногда возникает необходимость изменять интенсивность освещения. Делают это при помощи регуляторов яркости света, которые чаще называют «диммер». В следствии этого возникает справедливый вопрос — как подключать диммер собственноручно. Большая часть устройств монтируется вместо обычного выключателя — прямо в ту же монтажную коробку, да и выглядят многие похоже. Как же подключить диммер своими руками? Просто — в фазный провод последовательно с нагрузкой. Схемы установки регуляторов просты, справиться можно самостоятельно.

Сравнительно недавно единственной доступной возможностью регулирования яркости осветительных приборов была установка прибора под названием реостат. При этом мощность подобных реостатов была примерно на одном уровне с нагрузкой. Конечно, на это можно было бы закрыть глаза, однако при уменьшении яркости освещения расход электроэнергии никак не уменьшался – лишняя мощность попросту рассеивалась. Поэтому реостаты применялись для регулирования яркости лишь там, где в этом была потребность, к примеру, в театрах.

Однако ситуация кардинально изменилась с появлением на рынке полупроводников, известных как симистор и динистор. Именно на основе них и сконструированы современные диммеры, позволяющие быстро и удобно регулировать яркость освещения.

Как работает диммер

Основные сведения о диммерах

Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем. Исходя из этого, мы последовательно расскажем как подключать диммер.

Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).

Таблица. Некоторые виды диммеров

Виды диммеров	Пояснение
Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 В	В данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы.
Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформатор	Отвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока.
Светодиодный диммер (диммер led) и диммер для люминесцентных ламп.	Задача диммера для светодиодов — оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков.
Сенсорный диммер	Главным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки. Может быть укомплектован инфракрасным приемником для дистанционного управления.
Поворотный диммер	Предполагает легкое вращение поворотного элемента.
Нажимной диммер	Предполагает многократное нажатие клавиши
Одинарный диммер	Можно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу.
Групповой диммер	Для регулирования сразу нескольких источников света.

Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.

Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.

Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.

Простая светодиодная лампа и диммер

Особенности устройства и как подключать диммер правильно

Поворотные диммеры разных производителей имеют одинаковое устройство – отличается лишь их качество. Также определенные различия могут присутствовать во внутреннем оснащении регуляторов: в конструкцию некоторых из них включаются дополнительные элементы, положительно влияющие на стабильность работы диммера и улучшающие плавность регулирования яркости освещения.

Работают диммеры по следующему принципу. Чтобы лампа освещения включилась, через симистор диммера должен пройти ток. Для этого между электродами упомянутого полупроводника должно возникнуть некоторое напряжение. Появляется оно следующим образом.

Схема подключения диммера для светодиодной ленты

При возникновении положительной полуволны происходит зарядка конденсатора посредством потенциометра. При этом от характеристик потенциометра напрямую зависит скорость заряда конденсатора. Ключевой же функцией потенциометра является изменение фазового угла. При повышении напряжения на конденсаторе до значения, достаточного для открытия полупроводников диммера, симистор открывается. На этом этапе происходит уменьшение его сопротивления, что позволяет осветительному прибору гореть до завершения полуволны. Отрицательная полуволна ведет себя аналогично положительной, т.к. динистор и симистор симметричны, поэтому направление тока для них не имеет принципиального значения.

В результате напряжение, поступающее на нагрузку, является «отголосками» полуволн, следующих друг за другом на частоте порядка 100 Гц. Именно из-за этого при включении осветительного прибора на минимальную яркость может появляться мерцание.

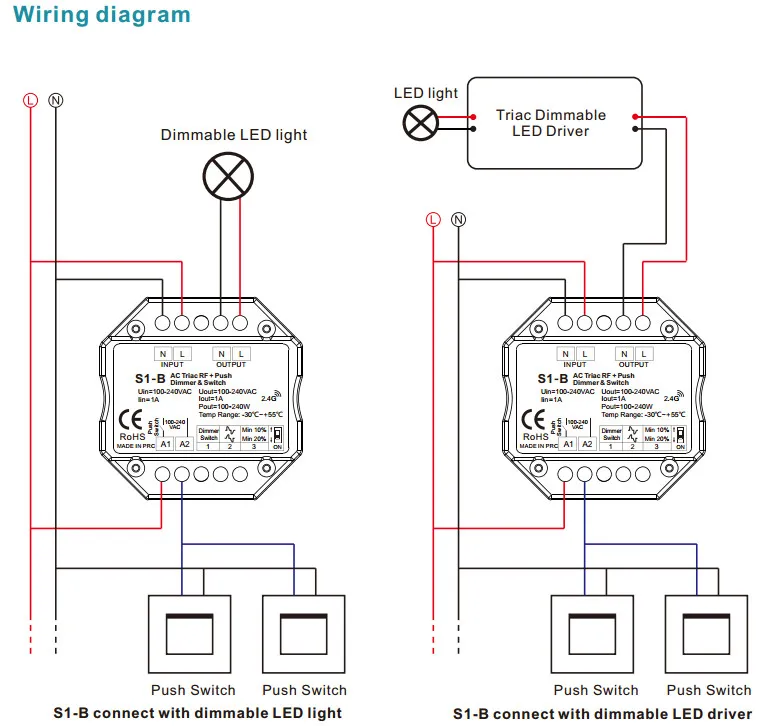

Схемы установки диммирующего устройства: а. с регулировкой из одного места, б. с двух мест сначала и конца комнаты, диммер используется в качестве проходного регулятора

Параметры конструктивных элементов регулятора могут меняться у разных компаний-производителей, однако принцип действия устройств от этого практически не меняется. Свойства резисторов и конденсаторов влияют лишь на характеристики точек зажигания, а также стабильность работы осветительного прибора. Так, наименьшая яркость света обеспечивается при минимальном значении сопротивления резистора, а наивысшая, соответственно, при максимальном.

Неправильно подключенный диммер все равно будет работать, однако в таком случае его работа будет также неправильной

В практическую схему разрешается включать любые симисторы, с учетом мощности нагрузки. Однако допустимое напряжение устройств не должно быть менее 400В, т.к. значение мгновенного напряжения в отечественных электросетях может «прыгать» вплоть до 350В.

Как выбрать диммер

Подключение и эксплуатация диммера: что должен знать каждый?

Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%. Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

• регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов;
• величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора;
• диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т. к. это приведет к их очень быстрой поломке.

Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

Инструкция по установке диммера вместо обычного выключателя

Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.

Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.

Схема подключения (меняем выключатель на светорегулятор)

Второй шаг. Снимаем кнопку установленного выключателя.

Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.

Демонтаж выключателя

Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.

Пятый шаг. Откручиваем электропровода от переключателя.

Шестой шаг. Видим два свободных провода.

Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.

Схема диммера

Чтобы разобрать его, нужно открутить контргайку и снять все декоративные накладки

Диммер в разобранном виде

Разобранный диммер

Схема подключения

В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.

Монтаж диммера

Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.

Подключаем провода и вставляем диммер в коробку

Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.

Затягиваем крепления

Одеваем все декоративные накладки и поворотное колесико

Одеваем все декоративные накладки и поворотное колесико

Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.

Замена выключателя на диммер

Подключение светодиодной ленты к мини диммеру

Источник: stroyday.ru

Как установить 3-ходовые диммеры My Kasa Smart (KS230 KIT V1)

Для KS230 V2 см. FAQ Как установить 3-ходовые диммеры My Kasa Smart (KS230 KIT V2)

Вы можете обратиться к видео первое.

*Примечание. Перед установкой KS230 помните, что вы будете работать с электричеством в вашем доме. Это может быть опасно, поэтому, если вы не знакомы с базовой электропроводкой, не пытайтесь ее установить. Обратитесь за помощью к лицензированному электрику.

1. Подготовьте инструменты

Вам могут понадобиться детектор напряжения, крестовая отвертка, плоская отвертка и плоскогубцы.

2. Выключите питание

Выключите автоматический выключатель освещения.

3. Снимите настенные пластины

Снимите настенные пластины двух тупых выключателей и оголите провода. Используйте детектор напряжения, чтобы убедиться, что обе настенные коробки полностью отключены.

4. Сфотографируйте

Сфотографируйте проводку на случай, если вы захотите вернуться к старым выключателям.

5. Определите провода Traveller

Два провода Traveller расположены напротив друг друга с помощью винтов одного цвета. Оставшийся провод — это провод Line/Load . Провод Line также известен как провод Live или Hot . Линейный и нагрузочный провода расположены отдельно в двух настенных коробках.

6. Промаркируйте дорожные тросы в двух настенных коробках

Пожалуйста, не пересекайте контактных проводов между двумя настенными коробками. Например, обозначьте красный провод как Traveller 1 для обеих настенных коробок.

7. Пометьте провода линии и нагрузки отдельно в двух настенных коробках

1) Отсоедините провода Line и Load только от двух глухих выключателей, затем закройте их гайками для проводов, входящими в комплект поставки. ради безопасности.

2) Включите автоматический выключатель и используйте детектор напряжения, чтобы определить провод под напряжением, которым является провод Line . Это настенная коробка, в которой будет установлен главный выключатель .

Примечание. Будьте осторожны, чтобы избежать поражения электрическим током.

3) Выключите автоматический выключатель и пометьте провод Line .

4) Пометьте другой провод в другой настенной коробке как провод Load .

8. Пометьте нейтральный провод в настенной коробке, где находится линейный провод

В настенной коробке, где находится провод Line , найдите пучок белых проводов, закрепленных гайкой. Они могут быть свернуты в самой задней части. Наклейте этикетку Neutral на один из нулевых проводов.

9. Промаркируйте провод заземления в двух настенных коробках

Промаркируйте Заземляющий провод двух настенных коробок, обычно зеленый или медный.

10. Подсоедините провода к новым переключателям

Отсоедините все провода от двух глухих переключателей и с помощью меток подсоедините их к новым переключателям, как показано ниже.

Примечание: Не пересекайте провода контактной группы между двумя настенными коробками, т. е. соединяя тележку 1 с тележкой 1 и тележку 2 с тележкой 2.

11. Дважды проверьте провода верны. Слегка потяните за них, удерживая проволочную гайку, чтобы убедиться, что они надежно закреплены.

Примечание. Неправильная проводка может повредить интеллектуальные 3-позиционные переключатели Kasa.

12. Установка новых выключателей

Аккуратно сложите все провода обратно в настенную коробку и совместите с выключателем с монтажными отверстиями. Закрепите его винтами. Повторите для обоих переключателей.

13. Включить питание

Включить автоматический выключатель. Проверьте свою работу, несколько раз включив и выключив умные переключатели; ваш свет должен включаться и выключаться.

14. Прикрепите настенные пластины
