Диммер не регулирует яркость: Почему диммер не регулирует яркость освещения?

Содержание

Ремонт диммера своими руками

Содержание

Когда покупка – худший вариант?
Что нужно знать о диммерах?
- Плюсы использования прибора
- Как выполняется регулирование?
Относительная простота конструкции
- Факторы усложнения схемы
- Существующие виды управления прибором
- Тип размещения прибора
Принцип работы диммера
Собственноручное изготовление диммера
Подключение димера к цепи
Выводы и полезное видео по теме
Обзор вероятных причин
Как починить поломку

Выпускаемые промышленностью всевозможные диммеры способны расширить функциональность почти любых осветительных приборов, повысить их экономичность. Но если ситуация не типичная, к примеру, если важны небольшие размеры, то сможет помочь только самодельное устройство.

Кроме того, изготовление может стать более дешевым вариантом, чем покупка, что действует крайне убедительно. Мы расскажем, как собрать диммер своими руками. В представленной нами статье подробно изложено, какие комплектующие потребуются, в какой последовательности выполнять работы.

Когда покупка – худший вариант?

Заводские регуляторы яркости способны обеспечить ожидаемый экономический результат или повысить комфортность проживания во всех типичных ситуациях. Кроме того, их стоимость бывает различной, что позволит совершить покупку «по карману».

Но все же в ряде ситуаций можно не найти подходящего по размерам или мощности варианта, поэтому выходом может стать самоделка.

В большинстве случаев заинтересованный человек сможет приобрести недорогой заводской диммер, рабочие качества которого удовлетворят его

Встречаются нестандартные ситуации, когда промышленные изделия не удовлетворяют потребности человека. К примеру, так бывает, если необходим диммер небольшого размера, есть желание улучшить эстетические свойства его панели управления.

Или человек считает за необходимое повысить экономичность, сделать более удобным управление, добиться каких-либо цветовых эффектов, улучшить любую другую характеристику.

Изготовление простейшего диммера является несложной задачей, тем более потребуются только доступные всем инструменты, основным из которых является паяльник

А также самостоятельно выполнить сборку можно, когда в наличии есть необходимые комплектующие, что позволит существенно удешевить процедуру.

Что нужно знать о диммерах?

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

снизить потребление электроэнергии — это приводит к большей экономичности;
заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор. Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В. Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование?

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные диммеры для LED-приборов.

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Относительная простота конструкции

Несмотря на то что бытовые регуляторы яркости позволяют получать заметный визуальный и экономический эффект, они отличаются несложным устройством.

Что обеспечивает длительный срок эксплуатации, а в случае, когда человек решил выполнить самостоятельную сборку, то и простоту этой операции. В результате справиться с ней сможет почти любой желающий, даже не обладая специальными знаниями.

Самодельный диммер можно использовать в разных сферах, но при этом следует учитывать, что его изготовление на одной пайке компонентов не закончится. Так как самоделке понадобится придать привлекательный внешний вид

Так, самые востребованные современные диммеры созданы на основе всего нескольких элементов:

динистора, часто встречается и другое его название — диак;
симистора, по-другому — триак;
узла формирования импульса.

Кроме того, в конструкции необходимо присутствие нескольких второстепенных частей, без которых работа невозможна. К ним относятся конденсаторы, резисторы (постоянного, переменного тока). Каждый из основных перечисленных полупроводниковых приборов выполняют свою часть работы по управлению яркостью ламп.

Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. То есть существует возможность пропускать ток к лампам в неограниченном объеме, но при необходимости и возвращать его излишки обратно.

Этот рисунок представляет собой упрощенную схему диммера. Которая свидетельствует, что могут быть различные особенности, но основным регулирующим элементом все равно останется симистор

Выполнение такого процесса обеспечивает анод с катодом. Они меняются местами в зависимости от направления перемещения электричества. Кроме того, предусмотрена многослойная проводниковая конструкция, которая позволяет выполнять задачи максимально точно.

Само переключение направления выполняет динистор, который представляет из себя двунаправленный диод.

Факторы усложнения схемы

Человек, желающий собрать диммер самостоятельно, должен задуматься не только о приобретении нужных полупроводников. Поскольку конструкция должна будет обеспечить возможность выполнять управление, размещение и даже придать достаточные эстетические свойства, предстоит учитывать ряд моментов.

К ним относятся:

вид управления;
способ размещения;
внешний вид.

Поскольку перечисленные пункты существенно влияют на рабочие характеристики регулятора яркости, то с каждым из них следует разобраться отдельно. Что позволит справиться с работой качественно.

Существующие виды управления прибором

Так как диммером понадобиться управлять, то человеку следует выбрать оптимальный вариант. Потому что их много и каждый имеет свои особенности, преимущества и недочеты. Это существенно повлияет на конструкцию.

Манипуляции возможно выполнять любым из следующих способов:

механическим;
электронным;
дистанционным.

Но чаще всего для всевозможных самодельных диммеров используется первый вариант. Так как механическое управление является простейшим в сборке, а при покупке комплектующих заплатить придется меньше всего.

Схема диммера дает возможность понять, как он работает. А именно при появлении в сети тока, он, проходя через резисторы и один из встроенных диодов, заряжает конденсатор. Избыточное напряжение из которого попадает на динистор и симистор. От его положения и зависит передаваемая на лампы нагрузка

В этом случае человеку понадобится только регулятор, которым может быть поворотный рычаг. При желании его можно заменить нажимным элементом. В таком случае все манипуляции будут выполняться обычными клавишами, знакомыми по традиционным выключателям.

Нередко используются комбинированные поворотно-нажимные приборы. Они дают возможность операции включения/выключения производить клавишами, саму же регулировку — поворотным рычагом. Что многие пользователи считают удобным.

Любой из указанных вариантов размерами и внешним видом может быть схож с обычным выключателем, что позволит заменить такой прибор. Это является еще одним преимуществом. Электронное управление подразумевает использование для выполнения всех необходимых манипуляций сенсоров. Они также выполнены в форме традиционных выключателей и легко заменяют их.

Перед механическими аналогами сенсорные имеют значительное преимущество в виде современного внешнего вида. Обратной стороной медали будет более высокая стоимость комплектующих. Дистанционное управление наиболее комфортное, удобное, выполняется оно с помощью обычных пультов.

Виды передачи командного сигнала бывают различными:

радиосигнал;
инфракрасный сигнал.

В первом случае пользователь сможет осуществлять необходимую регулировку с любого места здания, помещения и даже из-за их пределов. Что удобно, эффективно, но комплектующие будут стоить дороже, чем при покупке пульта с инфракрасным сигналом.

Сигнал способен передать нужную информацию только при наведении на сам диммер для ламп накаливания. А это получится выполнить только в пределах одного помещения.

Более простой является навесной вариант сборки регулятора яркости. А наиболее долговечной считается печатная плата, которая позволит предотвратить многие виды досрочной поломки

Все же указанную особенность обычно недостатком не считают, поэтому более доступные комплекты с инфракрасным сигналом популярней. К дистанционным способам управления относится и акустический, но в таком случае придется приобрести датчик, способный улавливать звуковые команды: хлопки в ладоши, звуки музыки и прочие подобные шумы.

Все же следует знать, что последний вариант больше эффектный, чем эффективный. Так как любые сторонние звуки, к примеру, лай домашнего любимца, громкий разговор приведут к несанкционированному изменению яркости свечения ламп. Это не всегда будет радовать пользователей.

В то же время, вмонтированный в конструкцию диммера акустический датчик способен сделать незабываемой любую вечеринку, так как заставляет осветительные приборы реагировать на изменение громкости музыки. То есть, таким образом, вполне можно заменить светомузыку.

Кроме того, следует знать, что все популярней становятся варианты управления с помощью компьютера при проводном или беспроводном подключении, а также смартфона, планшета, которые передают нужный командный сигнал по Wi-Fi.

Печатные платы отличаются компактностью и долговечностью в сравнении с навесной схемой. Кроме того, они более безопасные, что важно, так как диммеры используются в помещениях, где находятся люди

Чтобы иметь возможность воспользоваться любым из перечисленных способов, конструкцию диммера необходимо оснастить нужными элементами. Что делает ее сложней, поэтому более дорогой. В результате наиболее востребованным вариантом управления традиционно остается механический.

Тип размещения прибора

Любой современный диммер можно разместить всего тремя способами, а в быту используется итого меньше — только 2. Один вариант востребован редко из-за своей конструктивной сложности и производительности.

Поэтому для жилья или небольших коммерческих помещений применяются такие виды размещения:

накладные;
встроенные.

В первом случае диммером заменяют традиционный выключатель, во втором — он устанавливается не на виду, то есть монтируется в раздаточную коробку, специально сделанную нишу. Это значит, что в одной ситуации человеку необходимо позаботиться о панели управления с высокими эстетическими качествами.

А в другой этот нюанс не играет никакой роли. Так как прибор будет спрятан от глаз. Зато придется использовать только дистанционный способ управления. Накладными бывают в основном механические или электронные разновидности.

Принцип работы диммера

Наиболее эффективным является способ управления яркостью с помощью широтно-импульсной модуляции. Так как он наиболее подходит для современных энергосберегающих ламп.

Принцип работы в этом случае представляет собой подачу тока короткими импульсами, между которыми выдерживается продолжительная пауза. Причем чем большее ее продолжительность, тем меньше яркость свечения.

Подключение регуляторов является важным этапом сборки, так как от него зависит функциональность и комфортность, собственно ради чего люди и выполняют такую работу

В то же время простейшие устройства способны менять характеристики света обычным уменьшением/увеличением подающегося напряжения. Но такой вариант принесет пользу только при использовании ламп накаливания.

В случае использования LED-приборов в паре с устройством смогут работать только диммируемые светодиодные модели, так как обычные светодиодки не регулируются.

Собственноручное изготовление диммера

Изначально предстоит определиться с рядом параметров, среди которых мощность, тип размещения, управления. Без этой процедуры работоспособный регулятор получится создать только случайно, что бывает редко.

Далее необходимо приобрести или получить в собственность другим путем симистор, динистор, а также узел, который формирует управляющий импульс, например, взять из ненужного прибора.

Кроме того, понадобится конденсатор и 2 резистора, способные поддерживать определенную ранее мощность. Причем один из них должен быть переменным. Эта особенность позволит менять напряжение тока.

На схеме указано, как пользователь сможет управлять одним источником света с помощью двух регуляторов, установленных в разных частях помещения, что удобно

А когда его значение достигнет максимально возможного для используемого динистора, то он срабатывает и подает необходимый командный импульс. Который направляется на симистор, а далее попадает к лампам или другим электроприборам.

Когда откроется этот силовой ключ зависит от положения органов управления. Так как это могут быть и 220 В, и 40 В, если оно необходимо человеку.

Поскольку умельцы изготавливают в основном накладные регуляторы яркости, то установить его в цепь не составит труда. Так как эта операция ничем не отличается от монтажа традиционного выключателя

Все перечисленные выше элементы конструкции соединяются в одно изделие согласно приложенной схеме с помощью проводов и пайки. Контакты необходимо тщательно изолировать. Так как короткое замыкание — одна из нескольких распространенных причин поломки электрооборудования.

Подключение димера к цепи

Это не менее важная часть работы, чем само изготовление, так как во многом от качества подключения диммера зависит долговечность эксплуатации. Кроме того, подключение влияет на удобство и комфортность управления, поэтому диммеры принято делить и по этой характеристике.

Они бывают следующими:

по типу выключателя — они заменяют собой традиционные выключатели и регулируют один светильник или их группу, например, люстру с большим количеством осветительных элементов;
проходными — позволяют управлять одним электроприбором, к примеру, светодиодной лампой, с помощью нескольких регуляторов, для удобства расположенных в различных частях помещения, здания.

В первом случае при использовании сети, включающей в себя 3 провода, ноль и заземление идут на светильник, другой электроприбор, а фаза на разрыв. То есть процедура является знакомой всем, кто заменял обычные выключатели.

При выполнении проверки регулятора, его монтажа и эксплуатации человеку следует соблюдать меры безопасности, так как через него проходит достаточное напряжение, чтобы нанести вред здоровью

При монтаже двух проходных диммеров от распределительной коробки следует подвести к каждому из них по три провода. Это обязательное условие. Затем первые два контакта используются для соединения обоих регуляторов. Для обеспечения надежности следует использовать перемычку.

Еще один из свободных контактов подсоединяется к фазе, а последний к осветительному прибору. После чего соединение проверяется на работоспособность.

Во время этих операций следует помнить о соблюдении мер безопасности — каждая из них может выполняться только после обесточивания сети.

С ориентирами выбора диммера для управления светодиодной лентой ознакомит следующая статья, полностью посвященная этой интересной теме.

Выводы и полезное видео по теме

Первый ролик позволит быстрее разобраться с процедурой изготовления:

Следующий видеоматериал позволит ознакомиться с принципом работы современных диммеров:

Любой пользователь, даже не обладающий специальными навыками, сможет разобраться с тем, как правильно сделать несложный диммер своими руками. Это совсем недорогое и несложное решение. Главное — подобрать элементы нужной мощности и качественно соединить их между собой.

В то же время необходимо будет придать изделию достойный внешний вид, что осложняет задачу. Но для этой цели можно использовать корпуса промышленных регуляторов, причем даже бывших в употреблении.

Светорегулятор, называемый также диммером очень часто выходит из строя, особенно если в доме не установлена защита от перенапряжения в сети. Дело в том, что данные устройства очень чувствительны к перепадам напряжения и при повышенной нагрузке могут моментально сломаться. Далее мы рассмотрим основные причины, почему не работает диммер и способы ремонта неисправностей своими руками.

Обзор вероятных причин

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Чаще всего диммер перестает работать после перегорания лампочки в люстре либо торшере. В момент перегорания может возникнуть короткое замыкание, в результате чего сгорает один из самых важных элементов цепи в светорегуляторе – симистор. Если не работает симистор, выходит из строя вся схема.

Вторая причина, по которой устройство может не включаться либо наоборот – не выключать свет заключается в том, что светореглятор работает с энергосберегающей лампой. Мы уже рассказывали о том, что для светодиодных и люминесцентных ламп нужно покупать специальные диммеры, как раз предназначенные для работы с «экономками». В то же время необходимо выбирать специальные диммируемые светодиодные лампы, а не обычные. Если Вы не учли данное требование, то неисправность заключается именно в данной причине, что наглядно показано на видео примере.

Что делать, чтобы устройство могло регулировать яркость света

Еще одна вероятная причина неисправности – неправильно подобранная мощность светорегулятора в результате чего он не работает так, как должен. Мы уже не раз говорили, что мощность диммера должна быть на 30-50% больше, чем мощность всех лампочек, которые он регулирует. Если Вы упустили данный момент и вставили в светильник слишком мощные источники света, не странно, почему диммер не выключает свет либо не регулирует яркость ламп. О том, как выбрать диммер, мы рассказывали в отдельной статье. Ну и последнее, что нужно сказать – возможно, проблема в электропроводке на участке: люстра-выключатель.

Как починить поломку

Сейчас поступим следующим образом – рассмотрим основные неисправности диммеров и сразу же предоставим советы по ремонту своими руками.

Если устройство не включает свет, для начала проверьте предохранитель, установленный под декоративной крышкой. При перепадах напряжения он может перегореть, защитив остальные элементы схемы от выхода из строя. Заменить предохранитель не составит труда, тем более, что лидирующие производители диммеров (шнайдер, легранд) в комплекте вкладывают запасной предохранитель, как показано на фото ниже.

Когда диммер не регулирует яркость освещения, не выключается и не включается после перегорания лампочки в светильнике, нужно переходить к более серьезному ремонту, т.к. скорее всего, не работает симистор — сгорел при коротком замыкании. Данный элемент схемы можно постараться самостоятельно заменить, для этого нужен паяльник и соответственно навыки работы с данными инструментом. Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой. Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать самодельную мини дрель и самодельный паяльник.

Если Вы используете светорегулятор с обычными энергосберегающими лампочками, рекомендуем как можно быстрее поменять лампы на специальные, т.к. нельзя использовать неподходящие экономки.

Ну и последнее – если не только диммер не работает, но и обычный клавишный выключатель не включает свет, значит проблема в самой электропроводке. Возможно где-то коротят провода, а возможно проблема в неисправности самой люстры. Тут уже нужно брать мультиметр и прозванивать все участки цепи.

Вот, собственно, и все основные причины неисправности устройства. Надеемся, что теперь Вы знаете, почему не работает светорегулятор и главное – как отремонтировать диммер своими руками! Напоследок хотелось бы отметить, что данные устройства очень чувствительны и в связи с существующими проблемами с перепадами напряжения их использовать без стабилизаторов крайне не рекомендуется!

Также читают:

Как подключить стабилизатор напряжения
Как пользоваться мультиметром
Как отремонтировать выключатель света

Диммер — он же регулятор яркости.

Что это и для чего предназначается такое устройство

Опубликовано: 2019-07-14

Комментариев: 0

Использование светодиодных лент значительно возросло за последние пять лет. ЛЕД осветительные приборы меньше потребляют электричества, их световой поток значительно ярче аналогов, а что касается декорирования, то лента несомненно удобнее и комфортнее обычных светильников. Дополнить такую идилию можно лишь одним прибором — диммером.

Типы диммеров по управлению
1. Поворотно-нажимные
2. Кнопочные
3. Сенсорные
4. С пультом
5. Звуковые

Виды диммеров
1. Мини-диммеры
2. Аудио-контроллеры
3. RGB-контроллеры

Нужно ли использовать?

Алгоритмы установки
1. Настенный монтаж
2. Скрытый монтаж

Правила выбора

Диммер, он же свето-регулятор – это электрическое устройство, предназначенное для регулировки мощности, что даёт уменьшение или увеличение яркости осветительного прибора. Применяется в цепях с лампами накаливания и светодиодными лентами. Простейшими диммерами являются подстрочные резисторы. Они имеют непостоянное сопротивление. При кручении колеса управления, омы изменяются, что позволяет снижать или увеличивать яркость освещения. Такие модели обладают малым коэффициентом полезного действия, не справляются с ШИМ сигналом и поэтому ЛЭД светильники будут сильно мерцать.

Такое устройство не способно работать с широтно-импульсной модуляцией (управление подсветкой и яркостью путём кратковременной импульсной подачи питания)

Свето-регуляторы, принцип работы которых заключается в использования резистора, не часто, но находят применение для регулировки свечения полупроводниковых ламп. В электротехнике такой способ управления получил название аналоговый. Он не нашел широкого применения по причинам низкой экономичности, а также вследствие высокой чувствительности полупроводниковых приборов и устройств к изменениям токовых нагрузок.

Современные модели имеют специальные выравниватели. С их помощью вы можете регулировать степень освещения, просто повернув ручку в нужную сторону.

Кроме комфортного использования, диммер продлевает срок службы светодиодных осветительных приборов. Как мы уже писали в нашей статье про светодиодные ленты, основная причина деградации ЛЕД – повышенная температура.

Несмотря на то, что они не греются выше 50-60 градусов Цельсия, этого достаточно для снижения срока службы, если не обеспечить пассивное охлаждение. Диммеры значительно повышают эксплутационный срок, благодаря снижению напряжения и, как следствие, температуры.

Подбирается устройство легко. Если используется блок питания на 12 вольт – нельзя использовать модели на 24/26/6 вольт, только реостаты соответствующей величины.

Сейчас распространены диммеры, которые отличаются по тип управления:

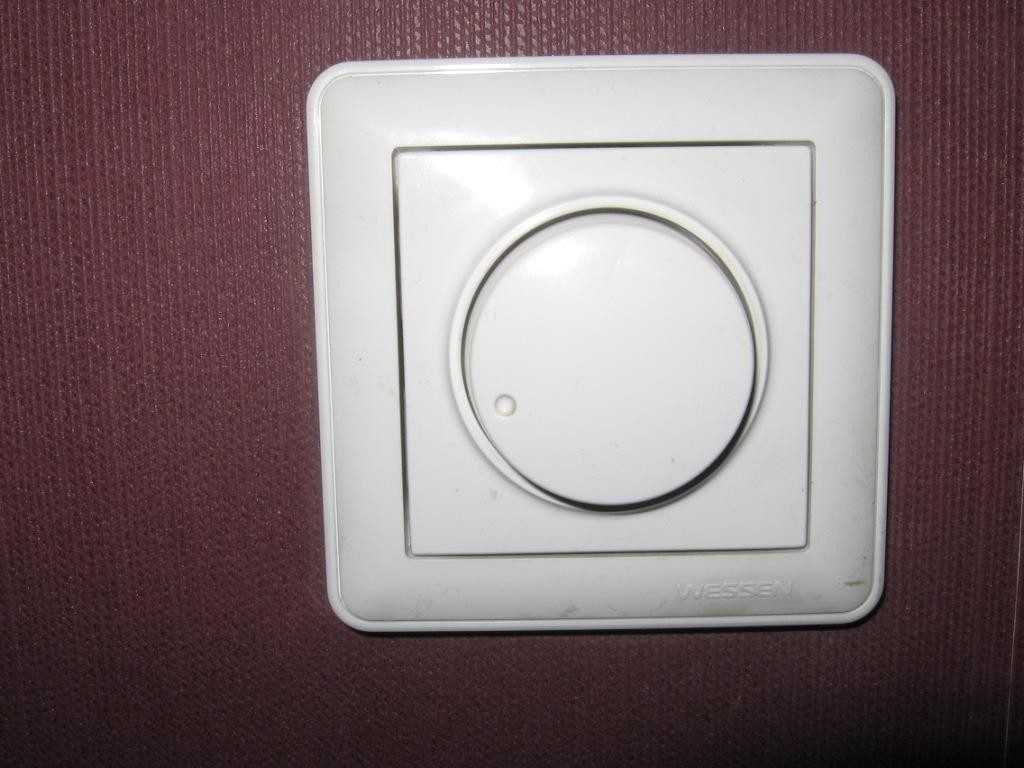

Поворотные. Наиболее простое и надежное устройство. Управление осуществляется благодаря ручке. Удобство заключается в простоте. Не требуется тонкая настройка, расчеты и привыкание. Современные регуляторы обладают специальной шкалой возле колеса — для быстрого выбора нужной конфигурации.

Поворотно-нажимные. Имеют кнопку и поворотный механизм.

Кнопочные. По внешнему виду напоминают обычный выключатель. Нажим включает или выключает свет, а степень нажима регулирует яркость.

Сенсорные. Управляются обычным нажимом.
С пультом управления. Может управляться из любой точки помещения. Зачастую используется обычный пульт ДУ с инфракрасным излучателем. Но существуют более дорогие вариации с радиоуправлением.

Звуковые. Внутри включен звуковой датчик, который реагирует на определенные акустические волны. Как правило, производитель устанавливает определенный предел в децибелах, звук выше которого запускает электрическую цепь. Подобный тип не менее надежный, но менее практичный. Они могут реагировать даже на обычный разговор, происходящий на повышенных тонах. А в шумную вечеринку он может заменить свето-музыку.

Кнопочный, поворотный и сенсорный диммеры

Разделить все разновидности можно на механические и электронные. Механика отличается повышенной надежностью и простотой. Внутри расположена схема из построечного резистора, конденсатора, тиристора и резистора.
Практически не выходят из строя, способны выдерживать высокие нагрузки, в пределах, допустимых производителем. Электронные имеют больше отличий в подходе к управлению, чем к механизму. Смотрятся современнее, интереснее. Практичность и надежность сопоставима с механикой.

Правильно подобранный дизайн диммера будет отличным дополнением к стилю вашего интерьера

Все виды диммеров удобны и практичны, не имеют существенных недостатков. Однако имеют слабые места: перегрев и перенапряжение. У самых дешевых свето-регуляторов и устаревших моделей есть излишняя электромагнитная активность, что может создавать помехи в радио.

Свето-регуляторы были распространены во время ламп накаливания. С появлением светодиодного оборудования, на рынке появились специализированные диммеры. В отличие от обычных регуляторов, они умеют работать с широтно-модуляторным сигналом, который расположен в ЛЕД. Обычный реостат для ламп накаливания не подходит, так как при повышении сопротивления вы получите мигание диода.

Виды диммеров

Кроме типа управления, их можно дополнительно разделить на несколько видов.

Минидиммер. Миниатюрный регулятор, который устанавливается наружным методом. Практически незаметный, может легко прятаться за элементы интерьера. Стоят недорого, легко подключаются в клеммники. Могут иметь различные методы управления, как кнопочное, поворотное, сенсорные и даже на дистанционном управлении.

С аудио входом (RGB-аудиоконтроллер). Устанавливаются для вечеринок и танцев. Обладают специализированным датчиком, который создает различные светомузыкальные эффекты.

Контроллеры RGB. В отличие от одноцветных лент, адресные многоцветные значительно сложнее подключаются. Можно установить схему из трех контроллеров и управлять каждым цветом по одиночке. Также возможно установить все через одно устройство, тогда все цвета будут иметь одну яркость. Контроллеры для РГБ имеют три отдельных управляющих механизма, что позволяет использовать каждый цвет отдельно. Наиболее продвинутые версии обладают большим набором функций и программированием. То есть, вы можете задавать программу мигания заранее. Такой подход выглядит эффектно, красиво, но стоимость подобных устройств значительно выше.

Нужно ли использовать диммер

Может возникнуть вопрос – стоит ли использовать свето-регулятор. Можно сказать однозначно – стоит. Первостепенно, это — удобное устройство, которое значительно увеличивает функциональность. Монтаж и использование доступны любому человеку, далекому от электротехники. Большинство моделей не требуют даже навыков пайки. Для контакта используются специальные винтовые клеммы. Одно устройство позволяет заменить массу светильников разной мощности, что удобно для обустройства детской комнаты. Оно может заменить полноценный ночник, при этом не придется беспокоиться за перегрев проводки.

Несколько вариантов соединений, самыми безопасными и практичными среди которых являются клеммы

Любители интересного дизайна увидят в ленте с диммером отличное решение для индивидуализации помещения. Свето-регуляторы присутствуют для адресных лент, разноцветных, одноцветных.

Алгоритмы установки

Существует несколько разновидностей диммеров по способу монтажа — в зависимости от ваших требований и дизайна помещения.

Настенный монтаж

Наиболее распространены настенные варианты с реостатным типом. То есть, это поворотный или поворотно-нажимной тип. Могут утапливаться внутрь стены или выступать в качестве накладки, как обычная розетка. Особенно удобно для использования в жилых помещениях.

Скрытый монтаж

Иногда неудобно использовать настенный монтаж. Возможно, вы не хотите переделывать ремонт, портить внешний вид проводкой. Скрытые диммеры устанавливаются в разрыв провода, что позволяет не испортить ремонт, но и не добавить себе неудобств. Можно установить свето-регулятор в любом месте — здесь вас никто не ограничивает. Часто они управляются с помощью дистанционного пульта.

Правила выбора диммера

Покупателю предоставляется два основных вида светодиодных лент: одноцветная и цветная, так называемая, RGB.

Последняя удобна в том, что вы можете отдельно подключать разные адреса и создавать разные эффекты. Однако здесь требуются элементарные знания электротехники, так как понадобится подключать три отдельных цвета к разным диммерам и с разбросом параллельного подключения на каждый провод. Упростить задачу можно с помощью специального RGB-контроллера, который дает вам те же возможности без параллельного подключения трех отдельных свето-регуляторов.

Важно подобрать подходящий блок питания, чья 12/24 вольтная линия может выдать достаточную мощность. Помните, что управляющее устройство должно иметь определенный «запас». То есть, при условной мощности ленты в 10 ватт, диммер должен быть 12-15.

Причины тому две:

Срок эксплуатации. Работая на полной мощности, диммер быстрее изнашивается, быстрее выходит из строя. Это может привести к замыканию внутри устройства, что приведет к сгоранию самой ленты. Будет достаточно запаса в двадцать процентов.

Увеличение длины ленточки. Если вы захотите продлить ленту, вам не обязательно менять диммер. Это удобно, если он вмонтирован в стену, или вы использовали сложных способ монтажа.

Если вы воспользуетесь устройством меньшей мощности, чем требуется, велика вероятность сгорания или даже возгорания. Это может привести к пожару.

Подключение одноцветной ленты значительно проще. Она устанавливается в разрыв между блоком питания и лентой. Для начала провода от плюса (красный) и минуса(синий) вставляются в соответствующие клеммы на входе. Они подписаны соответствующими символами. От регулятора они идут на ленту. Не забывайте про полярность. В этом случае используется параллельное подключение, то есть «+» контактирует с «+», а «-» с «-». Не используйте один и тот же диммер для ламп накаливания и светодиодных. Они не подходят друг для друга.

Рассматривая электронные диммеры — избегайте дешевки. Недорогие модели имеют низкую пропускную способность. Они быстро горят, не выдерживают перегрузок.

Дешевые китайские диммеры часто кривые, имеют неудобное управление, могут вызвать больше головной боли, чем удобства.

Если вы хорошо знакомы с электротехникой, возможно самостоятельно собрать устройство. Для бывших радиолюбителей будет несложно даже установить радио или инфракрасный приемник.

В интернете есть готовые схемы и DIY наборы для самостоятельной сборки. Все компоненты доступны в китайских интернет-магазинах, со схемой справится каждый. Если вы умеете работать с паяльником, вы сможете спаять простую схему. Мощность подбирается индивидуально под каждую ленту.

Посоветуйтесь с продавцом перед покупкой, опишите характеристики своей ленты и попросите подобрать нужные компоненты.

Если вам понравился материал — будем рады вашей оценке

Текущий 2.43/5
1
2
3
4
5

Рейтинг: 2.4/5 (42 голос(ов) всего)
1

Диммер включается, но не тускнеет

Итак, вы решили перейти на использование диммера в своем доме.

Идеально подходит для создания нужной атмосферы и позволяет с легкостью настроить параметры освещения.

Вы получаете новый диммер, отключаете питание и подключаете его к системе.

Вы снова включаете питание, щелкаете выключателем, и загораются лампочки — фантастика.

Затем вы пытаетесь настроить диммер, и ничего.

Тем не менее, 100% яркость до тех пор, пока в какой-то момент лампочка полностью не выключится.

Это может сильно разочаровать, но что может быть причиной?

Наиболее распространенной причиной того, что диммер включает свет, но не затемняет его, является несовместимая лампа. Это также может быть вызвано перегруженным или неисправным диммером, а также проблемой с проводкой.

Чтобы помочь вам разобраться в сути проблемы, давайте взглянем на:

Возможные причины, по которым диммер может не регулировать яркость
Как определить, что коммутатор неисправен
Другие распространенные проблемы с диммером

Из-за чего переключатель диммера не тускнеет?

Существует несколько причин, по которым диммер может не регулировать яркость света, но наиболее распространенная из них заключается в несовместимости лампочек и диммера.

Большинство диммерных выключателей универсальны и работают с большинством источников света. Тем не менее, единственными универсальными лампочками, которые можно регулировать, являются старые лампы накаливания и галогенные лампы.

Если вы используете светодиодные лампы, вам может понадобиться специальный диммер.

Вам нужны диммируемые светодиодные лампы, так как многие светодиодные лампы не могут регулировать яркость.

И если вы пытаетесь уменьшить яркость ламп CFL, то проблема не столько в лампочке, сколько в диммере и светильнике — вам может потребоваться замена балласта.

Следующей наиболее распространенной причиной неправильной работы диммера является его перегрузка.

Диммеры имеют максимальную мощность лампы, с которой они могут работать, но если в цепи слишком много лампочек, выключатель может перегрузиться, что помешает ему работать должным образом.

Маловероятно, что это проблема со светодиодными лампами, но если вы используете диммер для старых ламп накаливания или галогенных ламп, это может быть проблемой.

В противном случае что-то не так с самим диммером. Например, может быть, вы не правильно его подключили.

Для однополюсного выключателя это маловероятно — либо диммер будет работать полностью, либо не будет работать вообще.

Если вы используете 2-полосный диммер, может возникнуть проблема с проводкой.

А если дело не в проводке, то, скорее всего, у вас неисправный диммер, который нужно заменить.

Надеюсь, вы купили его у надежного производителя и в ближайшем магазине, поэтому вы можете легко вернуть его.

Не покупайте дешевые запчасти в странах, которые не проверяют их на соответствие стандартам.

Как узнать, неисправен ли диммер?

Вот как вы можете проверить эти распространенные проблемы с диммером, чтобы узнать, неисправен ли диммер или есть другая причина.

Несовместимость

Несовместимость проверить проще всего, но для этого нужно посмотреть на тип имеющихся у вас ламп и диммер.

Если вы используете обычный диммер и знаете, что у вас есть галогенные лампы или лампы накаливания, вы можете предположить, что это не проблема.

Если у вас есть лампы CFL и вы установили диммер, не проверив, совместимо ли это устройство, вы можете почти гарантировать, что проблема именно в этом.

Вы не можете проверить это, но проверьте инструкции для вашего диммера, чтобы убедиться, что он работает с КЛЛ.

В случае светодиодных ламп вам следует просмотреть информацию о лампах, которые у вас есть, чтобы узнать, можно ли их диммировать, и проверить, купили ли вы диммер, который работает со светодиодами.

Если у вас дома есть не светодиодные лампочки, вы можете поменять их местами и посмотреть, работает ли диммер.

Перегруженный диммер

Чтобы проверить, не перегружен ли диммер, прочтите руководство или проверьте в Интернете мощность вашего диммера, а затем просуммируйте общую мощность лампочек, к которым подключен диммер.

Также можно проверить сам диммер — скорее всего он сильно греется и шумит при перегрузке.

Итак, если ваш диммер показывает один из этих признаков, рассмотрите возможность замены диммера на более мощный или переосмыслите свою проводку, чтобы разделить свет на отдельные цепи.

Электропроводка

Если вы считаете, что неправильно подключили диммер, отключите питание автоматическим выключателем и снимите диммер для проверки.

Сравните проводку с инструкциями, чтобы увидеть, не ошиблись ли вы.

Опять же, более вероятно, что это будет проблема с 2-полосным диммером, поэтому убедитесь, что вы ищете, как правильно подключить 2-полосный диммер.

Если вы проверили все эти проблемы, но диммер по-прежнему работает неправильно, похоже, что он неисправен и нуждается в замене.

Распространенные проблемы с диммерами

Хотя это решения для диммера, который включает свет, но не затемняет его, вот краткий обзор некоторых общих распространенных проблем с диммерами.

Жужжание и тепло

Старые диммеры печально известны тем, что издают довольно много шума и кажутся теплыми на ощупь.

Поскольку они постоянно включают и выключают ток, они издают жужжащий звук.

Но если вы когда-нибудь заметите, что ваш диммер становится достаточно громким, чтобы раздражать, или он на самом деле горячий на ощупь, это признак того, что он изношен или перегружен.

В любом случае прекратите его использование и замените.

Выпадение света

Выпадение света — это проблема, когда свет мерцает или выключается, когда вы пытаетесь уменьшить его яркость ниже определенного уровня, что означает наличие мертвой зоны на элементах управления диммера, которую вы не можете использовать.

Это происходит, когда минимальное значение напряжения диммера ниже необходимого для питания освещения — обычно при попытке затемнить светодиоды.

Когда вы смотрите на совместимость диммера, он должен показывать вам диапазон мощности.

Стремитесь к тому, который имеет диапазон, начинающийся с 0 или 5 Вт, и вы должны быть в порядке, поскольку они будут полностью работать с более низким диапазоном мощности света.

Заключительные слова

Наиболее вероятной причиной любых проблем с диммером является то, что он не совместим с вашим освещением.

Это всегда следует проверять в первую очередь.

Если вы можете это исключить, то, выполнив другие шаги в этом руководстве, вы сможете заставить все работать.

Были ли у вас проблемы с установкой диммера в вашем доме, и если да, то как вы их решали?

Вот обзор распространенных проблем с диммированием светодиодов и способы их устранения

Не так давно мы отвечали на вопрос: можно ли диммировать светодиоды? Ответ — да, но спустя годы проблемы все еще могут возникать, когда вы пытаетесь включить светодиодные лампы или светильники с регуляторами яркости.

Почему до сих пор возникают проблемы, даже если лампы и светильники более надежны, а диммеры более терпимы?

К сожалению, простого ответа нет. Диагностика проблем с затемнением светодиодов чем-то похожа на диагностику болезни.

Вы начинаете с проверки основных показателей, прежде чем смотреть на симптомы проблемы.

В сценарии диммирования начните с этого контрольного списка:

Эти лампы действительно диммируются?
Можно ли диммировать драйверы моих приборов?
Совместимы ли они с элементами управления, с которыми они связаны?
И эти элементы управления все еще в рабочем состоянии, или они превысили свой срок службы?

В медицине симптом кашля не всегда указывает на наличие у больного простуды. Проблемы с затемнением аналогичны. Различные проблемы имеют схожие симптомы, что очень затрудняет диагностику причины. (Хорошая новость заключается в том, что мы знаем несколько панацеей, когда дело доходит до этого.)

Позже мы рассмотрим распространенные симптомы проблем с диммированием светодиодов. Пропустить сейчас.

Если есть тест, который вы можете выполнить, вы используете его для определения потенциальных причин проблемы. Если вы придете к врачу с болью в горле и кашлем, она может просто назначить вам стрептококковый тест, чтобы окончательно определить, является ли ангина причиной ваших симптомов.

С затемнением можно проводить расширенные тесты, чтобы выяснить причину симптомов, которые вы испытываете, но они могут занимать много времени и часто требуют дорогостоящего оборудования.

Чтобы упростить процесс, начните с полевых испытаний, таблиц совместимости для ламп или светильников, которые вы рассматриваете, и попробуйте несколько ламп с несколькими диммерами.

Интересно отметить, что диммирование всегда связано с драйвером, который является отдельным компонентом в большинстве светильников и комплектов для модернизации. Как и в случае с лампами, проверка совместимости в начале имеет решающее значение для обеспечения успеха.

Возможно, вы столкнулись с этими симптомами в процессе тестирования. Или, может быть, вы ранее сталкивались с симптомами, и это побудило вас пройти тестирование.

В любом случае симптомы, вероятно, были одним из следующих.

7 распространенных проблем с диммированием светодиодов

На протяжении всей истории освещения проблемы, как правило, возникают, когда на рынке появляются новые технологии. На заре этой технологии были проблемы с затемнением люминесцентных ламп, как и у светодиодных ламп.

То, что мы наблюдали за последние несколько лет в связи с проблемами правильного затемнения светодиодов, — это просто проблемы роста, и, к счастью, как отрасль, мы, кажется, преодолели множество серьезных проблем.

Распространенной проблемой диммирования светодиодов является внезапное включение или выключение при попытке отрегулировать уровень освещенности с помощью диммера. Или у вас могут быть «мертвые зоны», когда вы двигаете диммер. Или ваши светодиодные лампы могут просто мерцать или мигать в сочетании с определенными диммерами.

Вот как мы описали бы некоторые из этих симптомов:

1. Выпадение

Этот симптом возникает, когда вы пытаетесь уменьшить яркость освещения, и свет внезапно отключается до того, как вы переместите переключатель в нижнюю часть.

2. Включение

Это явление, обратное «выпадению», происходит, когда вы включаете диммер, чтобы увеличить уровень освещенности, но ваши светодиодные лампы внезапно включаются с более ярким уровнем, чем обычно, за исключением .

3. Мерный ход

Этот признак присутствует, когда ваши лампы не реагируют на регулировки, которые вы делаете на переключателе диммера для определенных участков шкалы диммирования.

4. Двоение изображения

Этот симптом возникает, когда вы полностью приглушили яркость ламп, но они продолжают светиться или излучать небольшое количество света.

5. Мерцание

Этот симптом понимается как быстрое, спорадическое пульсирование ваших ламп в паре с диммерами.

6. Стробирование

Подобно мерцанию, стробирование возникает, когда ваши лампы ритмично мигают с меньшей частотой, чем мерцание.

7. Мигание

Это считается более спорадическим, нечастым симптомом плохого затемнения светодиодов, возникающим, когда свет случайным образом включается и выключается в сочетании с регулятором яркости.

Диммирование светодиодов и новая технология

Еще одна проблема, которую мы заметили при диммировании светодиодов, связана с новой технологией освещения. Это может показаться устаревшим, но использование новейших и самых ярких осветительных ламп и светильников может работать не во всех условиях.

Например, рестораны и отели могут захотеть создать определенную атмосферу с помощью светодиодов с диммером. Новые светодиодные светильники могут быть настолько яркими и эффективными, что вам придется очень сильно приглушать свет на диммере, чтобы добиться нужного уровня. Это часто, когда мы замечаем проблемы.

Для регулировки яркости по вашему желанию требуется специальный светильник.

Не знаете, какой светильник или лампа лучше всего подходят для ваших условий? Спросите эксперта по освещению.

Светодиоды не тускнеют? Вот как решить эту проблему

Независимо от того, мерцают ли ваши светодиоды или случайно гаснут, большинства проблем с затемнением светодиодов можно избежать. Помните об этих четырех вещах:

Не все светодиодные лампы диммируются. Убедитесь, что ваш.
Не все элементы управления работают со светодиодными лампами с регулируемой яркостью.
