Диммер и выключатель в одном корпусе

Содержание

  • 1 Принцип действия
  • 2 Схемы подключения
    • 2.1 Последовательное
    • 2.2 Параллельное
    • 2.3 С обычным выключателем
  • 3 Альтернативные устройства на контроллерах и с пультом дистанционного управления

Выключатель с регулятором яркости (другое название — диммер) представляет собой прибор, предназначенный для регулировки параметров освещения. Устройство позволяет изменять показатели яркости света в пределах от 0 до 100% номинального значения.

Диммеры могут использоваться в качестве замены обычному выключателю, при этом обладая значительно большими функциональными возможностями.

Назначение диммера

Задача диммера — обеспечивать изменение яркости свечения осветительных устройств. Регулируемые выключатели света позволяют добиваться любой интенсивности освещения: от приглушенного света до чрезвычайно яркого. Применение диммеров делает ненужными двойные или тройные выключатели, нет необходимости покупать дорогие осветительные приборы с контроллерами напряжения.

Обратите внимание! Для управления интенсивностью света энергосберегающих лампочек понадобится специальное устройство — электронный пускатель.

К достоинствам диммеров относятся следующие характеристики:

  • контроль яркости света;
  • настройка времени изменения яркости;
  • управление с пульта ДУ;
  • длительный срок эксплуатации;
  • запрограммированное художественное мерцание, создание картин с подсветкой;
  • экономность расходования электроэнергии (некоторые модели).

Недостатки диммеров:

  • чрезмерный расход электричества в некоторых случаях;
  • создание радиопомех, мешающих работать электробытовой технике;
  • небольшие нагрузки становятся причиной неисправности диммеров;
  • работа диммеров часто приводит к нежелательному мерцанию света.

Принцип действия

У всех моделей диммеров схожие схемы контроля яркости освещения. Отличия кроются в наличии дополнительных элементов для придания плавности свечению и устойчивости нижних пределов.

На рисунке внизу показано предназначение клеммных колонок в диммере.

Конденсатор заряжается через переменный резистор. Как только зарядка становится достаточной, открывается симистор и загорается лампочка. После этого симистор закрывается. На отрицательной полуволне наблюдается аналогичный процесс.

На рисунке внизу показана схема действия выключателя с регулировкой интенсивности освещения.

За счет подбора величин резисторов и конденсаторов осуществляет замена начальных и конечных периодов зажигания лампы, а также стабильность ее свечения.

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

  1. С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
  2. С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
  3. Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

Мощность диммера — ключевой параметр при его выборе. Совокупная мощность подключенных устройств не должна превышать этот показатель у светорегулятора. В продаже имеются системы, мощность которых находится между 40 ваттами и 1 киловаттом.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

Дополнительные функции

Старые диммеры выполнялись как электромеханические устройства. С их помощью нельзя было сделать ничего, кроме настройки яркости ламп накаливания.

Современные модели обладают значительно расширенным функционалом:

  1. Работа по таймеру.
  2. Возможность встраивания диммера в более крупномасштабную систему — «умный дом».
  3. Диммер при необходимости позволяет создать эффект присутствия хозяев в доме. Свет будет включаться и выключаться в разных помещениях по определенному алгоритму.
  4. Функция художественного мерцания. Схожим образом мигают огни на елочной гирлянде.
  5. Возможность голосового управления системой.
  6. Стандартно команды отдаются с пульта дистанционного управления.

Разновидности лампочек

В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.

Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.

Люминесцентные лампы

Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.

Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.

Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.

Светодиодные лампочки

Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.

Особенности светодиодных источников света:

  • стандартные цоколи E, G, MR;
  • возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.

Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.

Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.

Чтобы лампа работала корректно, в ней имеется драйвер. Возможность диммирования указывается в паспорте изделия. Если же диммирование невозможно, рекомендуется покупать специальные устройства с широтно-импульсным регулированием.

Существуют такие регуляторы с ШИМ:

  1. Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
  2. Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
  3. Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).

Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.

Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.

Подключение светорегулятора

Существует несколько схем подключения диммера.

Схема светорегулятора с выключателем

В описываемом случае светорегулятор устанавливают перед диммером в фазовый разрыв. Выключатель управляет подачей тока. Схема подключения показана на рисунке внизу.

От выключателя ток направляется на диммер, а оттуда — на лампочку накаливания. В результате регулятор определяет нужный уровень яркости, а за включение и выключение цепочки ответственен выключатель.

Схема хорошо подходит для спален. Выключатель ставят около двери, а диммер — у кровати. Так достигается возможность управления светом прямо из кровати. При выходе человека из комнаты освещение гаснет, а при возвращении в комнату свет загорается с теми характеристиками, которые были заданы диммером.

Схема подключения с двумя диммерами

В этой схеме присутствуют два плавных выключателя света. Они вмонтированы в двух местах одного помещения и по своей сути являются проходными выключателями, управляющими отдельно взятыми осветительными приборами.

Схема сопряжена с подводкой трех проводников к распредкоробке от каждой точки. Для подключения диммеров выполняют соединение перемычками первых и вторых контактов в диммерах. Затем к третьему контакту первого светорегулятора подводится фаза, уходящая к осветительному прибору через третий контакт второго диммера.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

  1. Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
  2. Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
  3. Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
  4. Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
  5. Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.

Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

  1. Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
  2. Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

Монтаж выключателей

По габаритам светорегулирующий выключатель напоминает стандартное устройство для включения и выключения света. Установка диммера осуществляется с применением специальных лапок в разрыв осветительной цепочки. Основное требование к установщику — соблюдать полярность.

На рисунке ниже изображена схема подключения диммера.

О том, как подключить два диммера можно узнать из следующей схемы.

Если предстоит установка диммера вместо выключателя, понадобится вначале демонтировать модель старого образца. Но еще до этого следует обесточить электросеть и проверить отсутствие напряжения с помощью индикатора. Чтобы снять старый выключатель, берем отвертку и отвинчиваем винты монтажных лапок. После этого удаляем панель устройства. Затем ослабляем винты на клеммах и отсоединяем выключатель от проводов.

Следующий этап — установка диммера. Монтаж осуществляется в порядке, обратном описанному выше при демонтаже. После установки диммера в подрозетник фиксируем его винтами и ставим декоративную рамку. При необходимости регулировки освещения в нескольких местах понадобятся дополнительные диммеры и монтаж подрозетников с прокладкой к ним кабеля.

Для управления уровнем освещения применяются специальные приборы – диммеры. Но иногда возникают ситуации, когда необходимо управлять яркостью источников света из нескольких точек в помещении.

Эта задача аналогична подключению проходных переключателей, но имеет некоторые особенности.

Принцип действия

Диммер – это устройство для регулирования мощности, как правило, они используются для управления яркостью источников света, и делятся по типу регулировки на механические, сенсорные, дистанционные.

Принцип их действия для ламп накаливания и галогенных ламп основывается на принципе регулирования напряжения. Светодиодные лампы регулируются при помощи управляемых источников тока и ШИМ-регуляторов.

Проходной выключатель – это переключатель, позволяющий из разных мест управлять включением электричества в одном месте. Таким образом, основное назначение проходного устройства – это управление осветительными приборами из разных мест в помещении.

Узнайте из этого видео, как правильно выбрать диммер:

Схемы подключения

Также широко распространены, как наиболее экономные, схемы, содержащие светорегулятор и обычный коммутатор. Такие схемы просты в монтаже и могут быть установлены самостоятельно.

Последовательное

Нет никаких сложностей, чтобы установить в разных местах два светорегулятора, которые будут управлять одним источником света. Для их последовательного подключения нужно, чтобы от каждого регулятора на распределительную коробку приходило по три проводника.

Оба прибора соединяются между собой при помощи перемычек через первый и второй контакты, на третий контакт первого устройства приходит фаза, провод с третьего контакта второго прибора подключается к светильнику.

Параллельное

Особенность паралелльного подключения двух регуляторов в том, что они зависят друг от друга. Подключенные параллельно, они работают как выключатели, а не переключатели. Поэтому недостаток этой схемы подключения состоит в том, что каждый регулятор управляет только своей частью полупериода.

Это значит, что если один диммер выставлен на 100%, то второй не сможет управлять яркостью освещения.

С обычным выключателем

Простая и экономичная схема, может использоваться, например в спальне. Диммер может быть установлен возле кровати, позволяя регулировать уровень освещения, а выключатель может располагаться на входе в комнату. С светорегулятором также можно без проблем использовать проходные переключатели. Такую схему можно применять, например, в длинных коридорах.

Выключатель или проходные переключатели подключаются между фазой и регулятором, так же, как и обычно.

Недостаток этих схем в том, что при простом подключении свет будет включаться только на установленной мощности.

Это не всегда удобно, к тому же, если диммер будет выключен, то проходные переключатели не будут управлять включением света.

Схема подключения проходного выключателя с диммером:

Некоторые типы регуляторов работают как переключатели, например, поворотные переключаются при нажатии на поворотник.

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.

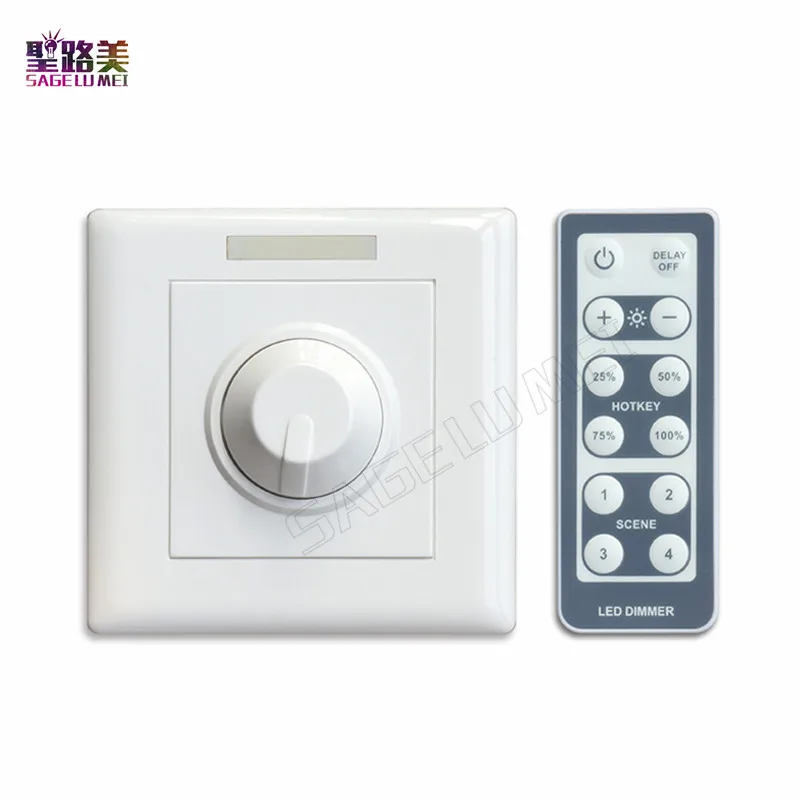

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

  • Использующие в работе радиопередатчик;
  • Использующие инфракрасное излучение.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.

Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.

Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

Выключатель с диммером: принцип работы и 6 способов подключения

Для чего нужен проходной диммер: принцип работы светорегулятора

Диммер – это устройство, которое используют для изменения яркости ламп накаливания, галогенных, светодиодов и люминесцентных, некоторых видов энергосберегающих ламп. Принцип работы диммера основан на действии реостата. Так, при изменении положения рычага реостата, величина сопротивления в цепи меняется. Следовательно, меняется и яркость свечения лампы. При этом, увеличение яркости не требует повышения токовой нагрузки.

Процесс регулировки яркости освещения происходить посредством рационального использования электроэнергии.

Именно поэтому диммер способен значительно экономить потребление электроэнергии. Так, опытным путем доказано, что устройство позволяет снизить потребление электроэнергии вполовину! Для чего же можно использовать устройство?

Так, светорегулятором можно воспользоваться, если необходимо:

  • Подсветить коридор с лестницей в ночное время;
  • Оставить мягкий свет (который не будет мешать отдыху) для домочадцев, возвращающихся домой поздно;
  • Снизить яркость освещения при просмотре телевизионных программ;
  • Создать более интимную обстановку.

Проходной диммер необходим в том случае, если управлять яркостью освещения необходимо из различных точек. Его установка может понадобиться в длинных коридорах, выключатель в которых принято устанавливать только в одном конце.

Проходной диммер: схема подключения, вариации

Современные регуляторы света состоят из симметричных полупроводников – тиристоров и симисторов. Такие полупроводники пропускают ток в обе стороны. При этом, плавная регулировка напряжения, подаваемого на лампу, обеспечивается “отсечкой фазы”.

Простой поворотный диммер имеет два вывода, и включается цепь питания осветительных приборов на разрыв, как обычный выключатель.

При этом, от распределительной коробки фаза идет на разрыв на диммер, а ноль и заземление – на светильник. Это наиболее быстрая и простая схема подключения регулятора. Так можно подключить любой поворотный диммер (например, Веркель). Но что, если в доме необходимо установить проходной переключатель?

Существует несколько схем подключения проходного диммера:

  1. Последовательная. Для реализации этой схемы необходимо установить два светорегулятора на один источник света. При этом, как и в стандартной схеме, от распределительной коробки на осветительные приборы должен идти ноль, а фазный провод – на разрыв, на один диммер. Кроме того, два светорегулятора должны соединяться между собой фазной перемычкой. На осветительные приборы фаза должна идти от второго диммера. Такое подключение будет удобным в больших комнатах и коридорах.
  2. Параллельная. Для такой схемы также понадобится подключить два диммера. При этом, приборы будут играть роль выключателей и находиться в зависимости друг от друга. Основное неудобство такого подключения заключается в том, что при работе одного диммера на 100% управлять яркостью освещения при помощи второго будет невозможно.

Установить диммер можно и с помощью проходного выключателя. Такая схема хорошо подходит для небольших комнат (например, спален). При расположении диммера над кроватью для того, чтобы выключить свет не нужно будет вставить. При этом, выключатель можно будет установить при входе в комнату.

Диммер и выключатель в одном корпусе: нюансы установки

Диммер может быть установлен и в одном корпусе с выключателем (например, как в светорегуляторе Валена от Легранд). Такой вариант используется в небольших комнатах, в которых управление освещением удобно выполнять из одной точки. Сам прибор от Legrand имеет вид двухклавишного выключателя с клавишами разной ширины. Одна клавиша в таком устройстве отвечает за включение и выключение света, вторая – за регулировку яркости.

Схема подключения регулятора с выключателем в одном корпусе достаточно простая:

  • К фазе от распределительной коробки подключается выключатель;
  • Перемычкой соединяется фаза на выключателе и фаза на диммере;
  • Ноль на диммере соединяется с нулем на выключателе;
  • Фаза из свободного контакта на диммере выводится на осветительный прибор.

При этом, нейтральный рабочий провод от узла соединения и разветвления идет на прибор освещения. Кроме того, подключать нагрузку через трансформаторы не рекомендуется. А устанавливать минимальную яркость необходимо так, чтобы свечение было заметно даже при наличии минимально допустимого напряжения тока в сети.

Подключение вентилятора через диммер

При помощи диммеров можно регулировать и скорость вращения мотора вентилятора. Правда стандартный регулятор яркости осветительных приборов для реализации этих целей не подойдет. Дело в том, что для долгосрочной работы, моторы асинхронного типа, а такие применяются, сегодня, в большинстве современных вентиляторов, должны иметь на входе синусоиду правильной формы. Стандартные же осветительные диммеры сильно искажают синусоиду.



Поэтому для асинхронных двигателей бытовых вентиляторов следует использовать лишь специальные симисторные диммеры.

Только они позволят плавно менять скорость вращения вентилятора без вреда для мотора. При этом, с помощью диммера в домашних условиях можно лишь снизить частоту вращения мотора. Разгон же вентилятора выполняется с помощью частотного регулятора. Но такое устройство имеет достаточно высокую стоимость, и поэтому не применяется в быту.

Подключается проходной вентиляторный регулятор так же как, как и обычный выключатель осветительных приборов.

Так, для подключения используется распределительная коробка, ноль и заземление от которой идут на вентилятор, минуя диммер. Фаза подключается к регулятору на разрыв и выводится к вентилятору. При этом, в схему можно включить обычный выключатель и осветительный прибор.

Как работает выключатель с диммером (видео)

Диммер – это устройство, позволяющее регулировать яркость свечения осветительных приборов и скорость вращения мотора бытового вентилятора, тем самым снижая потребление электроэнергии. На сегодня, существует несколько вариантов подключения светорегулятора. На выбор способа влияет количество и расположение точек, из которых будет выполняться регулировка, конструкция диммера. Пользуясь предложенными выше схемами и рекомендациями, вы сможете выполнить подключение любого регулятора, и наслаждаться экономичным и практичным устройством у себя дома!

проводка — Подключение двух диммеров в одной коробке

спросил

Изменено
2 года, 10 месяцев назад

Просмотрено
767 раз

Я заменяю один 3-позиционный переключатель на диммер, а старый диммер со шкалой на новый односторонний диммер.

После отключения питания и снятия старого выключателя и регулятора яркости света я обнаружил красный провод и два черных провода, идущие от дома слева, и только два черных провода, идущие от дома с правой стороны, где находился регулятор яркости. Между ними был кусок белого провода, действующий как мост между двумя сторонами. Он исходил от одного из правых черных проводов и подключался к старому выключателю на верхнем латунном винте.

Я без проблем установил левый боковой 3-х полосный диммер по инструкции…черный к черному общему проводу, затем красный к красному и красно-белый ко второму черному проводу от дома. Затем я установил однополюсный диммер, используя два черных провода с правой стороны… Черный от диммера к черному от дома и красный от диммера к другому черному проводу от дома. Красно-белый провод от нового диммера был заглушен, так как он будет действовать как один полюс.

Затем я соединил небольшой кусок белого провода между черным проводом на одной стороне и горячим проводом на трехсторонней стороне. Конечный результат… все заработало… ну вроде.

Оба диммера работали, но по очереди, когда они активировались. Я бы сдвинул кухню в 3 стороны, и кухня стала бы тусклой. Затем, когда я сделал один столб для столовой, это не сработало. Затем я попробовал бы столовую, и это сработало бы, но кухня не сработала бы. Что было бы правильным способом, чтобы эти параллельные диммеры работали правильно?

Спасибо за быстрый ответ. Вот фото коробки из дома. Правая сторона — это 3 способа затемнения кухни и общего выключателя, а левая — единственный способ, который управляет затемнением только для непосредственной обеденной зоны. Более крупная метка была идентифицирована как горячий провод, а другая, обмотанная лентой, — это общий провод.

  • проводка

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

electric — Странное поведение при добавлении двух интеллектуальных диммеров в одну коробку

Задавать вопрос

спросил

Изменено
1 год, 11 месяцев назад

Просмотрено
221 раз

Я надеюсь, что эти симптомы будут очевидны для тех, кто знает лучше:

Я добавляю умные диммеры в довольно новый (2013 г.) дом в Канаде. Два заменяют обычные диммеры в блоке с четырьмя постами, который управляет четырьмя отдельными осветительными приборами без каких-либо других переключателей. В коробку входит пять проводов — четыре лампочки плюс питание. Все существующие переключатели используют только ток, но у меня есть нейтрали, которые связаны друг с другом. Все это выглядит довольно современно и просто, и я устанавливал умные переключатели в похожие коробки с той же конфигурацией.

Вот проблема: когда я заменяю два диммера умными диммерами , оба работают, но один включает оба светильника, а не только тот, на который рассчитана нагрузка . Другой просто включает свою нагрузку, как я и ожидал. Я проверил, перепроверил и переделал все соединения, поменял местами два переключателя, попробовал их по отдельности и всегда получал одинаковые результаты. Вероятно, также имеет значение тот факт, что когда оба набора индикаторов загораются в ответ на один переключатель, они явно недостаточно питаются (мерцают), а включение второго переключателя добавляет больше энергии, и оба работают как обычно, так что это выглядит как-то так. трансляция с первого переключателя передается на оба набора огней?

Интеллектуальные диммеры имеют четыре разъема, которые я подключаю следующим образом:

  • Нагрузка (красный) на черный провод
  • Живые (черные) на обычные живые (черные) входящие в коробку
  • Нейтральный (белый) к обычным нейтральным/белым цветам, входящим в комплект
  • Заземление на массу на коробке
  • Нейтраль от проводов светильника идет на общие нейтрали

Я предполагаю, что где-то путаюсь, и я делаю что-то глупое. Любые идеи? Заранее большое спасибо… 🙂

РЕДАКТИРОВАТЬ: Добавление некоторых изображений. Заранее спасибо. Это только с одним умным переключателем — эта настройка работает нормально. Если я заменю ручной диммер (точка № 3) другим интеллектуальным диммером, мы получим проблему.

  • электрический

9

Я бы выкинул эти интеллектуальные диммеры и купил бы менее… дрянные

Первая проблема, которую вам нужно решить, это то, что у вас есть интеллектуальные диммеры Cheesy, которые никогда не проходили испытания, требуемые CSA/UL/ … и, следовательно, нельзя разумно гарантировать, что вы не причините вреда, например, попытаетесь поджечь ваш дом. Поскольку ваша конфигурация проводки здесь выглядит совершенно обычной, я бы попробовал использовать лучший (т.е. не такой дешевый) набор интеллектуальных диммеров и посмотреть, по-прежнему ли вы сталкиваетесь с описанным неправильным поведением.
