Диммеры для светодиодных ламп 220 Вольт: виды, выбор, установка
Ошибочным мнением является то, что обычный диммер подходит для светодиодной лампы 220В. Никогда не делайте так, это приведет только к одному – поломке лампы! Статья написана для предотвращения подобных ошибок, в ней даются исчерпывающие ответы на вопросы связанные с диммированием светодиодных ламп.
Содержание
- Что такое
- Совместимость
- Классификация
- По способу установки
- По типу исполнения
- Как выбрать
- Диммер
- Лампу
- ШИМ Диммер
- Диммер своими руками
- Установка светорегулятора
- Видео
- Итоги
Что такое
Диммер (от англ. dim— затемнять) или как его еще называют светорегулятор — это устройство, устанавливаемое в качестве выключателя, который позволяет управлять световым потоком светодиодной лампы, вплоть до ее полного выключения. Также служит защитой от перенапряжений в сети. Плюс ко всему пониженный световой поток от номинального, продлевает срок службы и немного экономит ваши деньги.
Совместимость
С лампами накаливания все просто – сколько мощности (напряжения) выделено через диммер, такой яркости и свет, но со светодиодными лампами 220В все обстоит иначе, т.к. интенсивность яркости зависит не от напряжения, а от силы тока. Поэтому в быту используются специальные светорегуляторы для светодиодных ламп. Они позволяют регулировать силу тока, подаваемую на лампу. Принцип регулировки яркости светодиодных ламп 12В
Не все светодиодные лампы совместимы с диммерами. Нарушение данного требования приводит к ее выходу из строя, что не является гарантийным случаем. Производители указывают информацию о возможности диммирования на упаковке с лампой!
Запрещено использование регулируемых led ламп с простыми регуляторами предназначенных для ламп накаливания. Подобные регуляторы работают по принципу отсечки фазы, а для светодиодных этот способ недопустим.
Классификация
Все диммеры разделяются на 2 группы по функциональному назначению: тип исполнения и способ монтажа.
По способу установки
- Модульные, устанавливаются в распределительных щитах и внешне напоминают автоматические переключатели, управление происходит одной клавишей или вынесенной отдельно кнопкой. Их используют при освещении проходных помещений общего пользования, в коридорах, подъездах.
- Моноблочные, выглядят, как выключатель с диммером, устанавливаются, как один блок. Их используют в тонких стенах и перегородках, где нет возможности установить стандартный выключатель. Как раз моноблочные диммеры и подразделяются по типам исполнения.
По типу исполнения

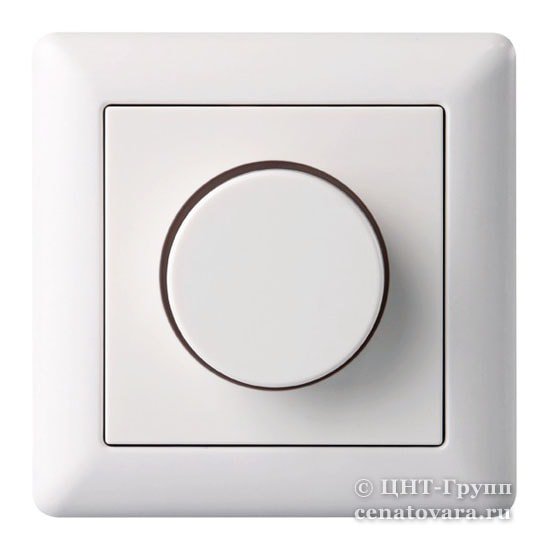

- Механические — к ним относятся клавишные и поворотные диммеры, а также комбинированный тип, когда нажатие на ручку вращения — включает свет, а поворотом регулируется яркость. Имеют самое широкое распространение и используются, как в жилых, так и промышленных помещениях. Самый экономичный и доступный тип.
- Сенсорные — подача света регулируется прикосновением к сенсору, более высокотехнологичный тип, соответственно отличается и более высокой ценой.
- Акустические — реагируют на громкий звук или голосовые команды. Отличный вариант для гостиной или большого помещения, где расстояние до выключателя может быть существенным.

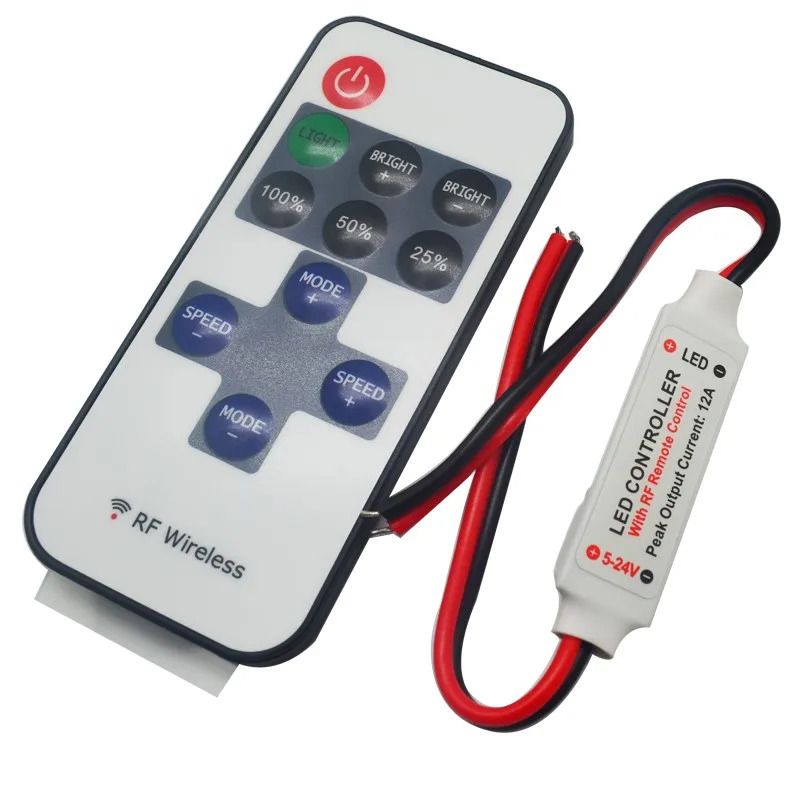

- Дистанционные — управляются на расстоянии, путем подачи инфракрасных или радиоволн (пультом), а также через Wi-fi (подойдет владельцам смартфонов). Этот вид широко применяется в системах управления «Умный дом».
Как выбрать
Диммер
Выбор светорегулятора зависит от многих факторов. Где он используется? Какие функции выполняет освещение? Если, устанавливать диммер в целях экономии электроэнергии, можно поставить самый простой механический, а если для дизайнерского проекта, то стоит обратить внимание на сенсорные и дистанционные.
При покупке диммера рекомендуется выбирать надежных производителей. Широкий ассортимент для дизайнерских решений представляет фирма Legrand.
Пример диммера для светодиодной лампы 220В фирмы Legrand
«ABB» отличается передовыми технологиями, но и стоимость этих регуляторов гораздо выше остальных.
У «Шнайдер электрик» можно подобрать надежные устройства по лояльной цене.
Перед покупкой лишний раз убедитесь — можно ли использовать светодиодную лампу с диммером.
Лампу
При выборе светодиодной лампы для диммера важно учитывать их совместимость. Размер цоколя не имеет значения, будь это е14 или е27. У производителей существуют таблицы, в которых указано какой тип регулятора к какому типу лампы подходит. И если, например, люминсцентная лампа при несовместимости с диммером будет просто моргать, то светодиодная скорее всего не будет реагировать на регулировку или будет работать, но вскоре выйдет из строя.
ШИМ Диммер
Что делать, если простые светодиодные лампы уже куплены и появляется необходимость регулировки света. Менять все лампы на диммируемые? Нет! Из этой ситуации есть выход – использовать специальный шим диммер. Его конструкция позволяет использовать обычную led-лампочку.
Однако, мы не рекомендуем реализовывать регулировку яркости света при помощи шим диммера в местах с продолжительным пребыванием людей.
Связано это с тем, что светодиодная лампа в купе с подобным регулятором начинает мерцать, что негативно сказывается на здоровье человека.
Диммер своими руками
Стоимость регулятора не велика и проще всего приобрести готовый в магазине. Для тех, кто хочет сделать диммер своими руками по каким-либо причинам, приводим небольшую инструкцию.
Дело это не сложное, но все же требует определенных знаний. Мы подразумеваем, что читатель умеет пользоваться паяльником и знает, как читать элементарные электронные схемы.
Первым делом изучите схему светодиодного диммера:
Из схемы видно, что для изготовления светорегулятора понадобятся следующие детали:
- Симистор.
- Динистор.
- Два конденсатора.
- Три сопротивления (один из которых подстроечный 250кОм).
- Текстолит
Все характеристики используемых полупроводниковых деталей указаны на схеме
Необходимый материал:
- Текстолит.
- Медный провод сечением 0,5 кв. мм. (если предполагается поверхностный монтаж, без травления платы).
- Припой.
После сборки самодельного регулятора по схеме, в целях безопасности, лучше всего установить его в коробку. Для возможности регулировки яркости, подстроечный резистор необходимо закрепить в корпусе коробки
Установка светорегулятора
Установить диммер гораздо проще, чем изготовить. Однако, если вы не разбираетесь в впредставленной ниже электросхеме, и не понимаете, что такое «фаза» и «ноль», лучше обратиться к специалисту.
Перед установкой светорегулятора светодиодной лампы первым делом выключите электричество в доме! Затем определитесь с местом установки. Следующим шагом – зачистите провода обычным ножом. Теперь самое важное, включите напряжение и найдите фазовый провод при помощи индикатора фаз. Обычно это провод коричневого, серого или черного цвета. После чего, установите диммер в соответствии со схемой через фазовый провод – L.
Установите регулятор на место и закрепите. На этом все, осталось включить электричество и проверить работу.
Перед установкой обязательно отключите подачу электричества к месту работы, при помощи автоматического выключателя.
Видео
Подключение диммера ответственная операция и лишний раз нужно убедиться во всех своих действиях. Видео наглядно показывает, как правильно подключить регулятор. Видео будет очень полезно новичкам, особенно ничего не понимающим в электричестве
Итоги
В использовании диммера видны только положительные стороны: экономия электроэнергии, увеличение срока службы лампы, возможность установки необходимого уровня яркости в помещении.
Выбирая регулятор света для led-лампы, в первую очередь, обращайте внимание на производителя, постарайтесь не покупать китайский ширпотреб. Если хотите сэкономить, то, как минимум, выбирайте зарекомендовавших себя производителей.
Как правильно подключить диммер?
С одной
стороны, такой регулятор можно включить для управления одним или несколькими
светильниками как единичную электроточку. Не важно сенсорный это диммер или
поворотно-нажимной.
А можно
воспользоваться проходным светорегулятором и управлять светом из разных мест
вашей квартиры или дома.
Но вообще, прежде чем подключать любой светильник в квартире,
не мешало бы выяснить, поддается ли он вообще диммированию.
Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.
Когда речь идет об обычных лампах накаливания или галогенках, тут ломать
голову не приходится.
Схема подключения простого диммера
Если вам
нужно заменить обычный выключатель света на диммер, то простейшая схема
подключения выглядит следующим образом:
Или в более развернутом виде:
Фактически
все что от вас требуется — это пропустить через него фазу. То есть поставить в
разрыв проводки, так же как и простой одноклавишный выключатель.
Исключением
могут являться сенсорные диммеры с цифровым табло и дисплеем на лицевой панели.
Например как Uniel и другие модели.
К таким
светорегуляторам должны подводиться как фазный, так и нулевой проводники. У них
4 гнезда для ввода провода. Вход фаза-ноль и выход фаза-ноль.
Без нуля
такой диммер работать не будет. Если у вас из монтажной коробки на стене торчит
только два провода (такая картина наблюдается у 99% пользователей), придется
тянуть еще и «чистый» ноль.
То же самое
относится ко всякого рода универсальным диммерам, которые можно использовать в
широких диапазонах и связывать их с другими модулями — датчиками освещения,
движения и т.п.
Для
маломощных светильников не поддающихся нормальной регулировке, также может
применяться диммер с дополнительным выводом под нулевой провод. Это связано с
тем, что при переходе синусоиды через нулевую отметку и малой мощности
светильника, управляющий элемент не может определить когда ему закрываться.
Поэтому
всегда хорошенько думайте, прежде чем приобретать новомодные и навороченные
модели. Потенциально значок «N» на корпусе светорегулятора, должен
вас отпугнуть от такой покупки.
Сможете ли вы их подключить без раскурочивания, штробления стен и сдирания обоев,
большой вопрос.
К остальным
простейшим экземплярам это не относится. Их вы самостоятельно можете установить
вместо простого выключателя света.
Достаточно
вытащить внутренности одноклавишника, а два проводка которые будут торчать из
коробки завести на две клеммы диммера.
Если же у
вас стоит двухклавишный выключатель, который запускает каждую половину люстры
поочередно, то и здесь нет ничего сложного.
В этом
случае в монтажной коробке будет три провода — одна приходящая фаза и два
отходящих на светильник. Главное правильно их найти и не перепутать. В этом вам
поможет подробная инструкция изложенная в отдельной статье.
Скручиваете эти два провода между собой и подключаете в клеммный зажим диммера,
обозначенный как «диммированная нагрузка» или цифрами 1,2.
В другую клемму заводите
питающую фазу.
При этом особой разницы в полярности нет. Даже если вы и перепутаете зажимы, светильник все равно будет гореть и работать.
Желательно, чтобы на диммер приходила именно фаза, а не ноль. Во-первых, не ясно как будет вести себя при этом устройство, особенно начиненное электроникой. Во-вторых, не забывайте про правильное подключение проводов к патрону лампочки.
Согласно правилам безопасности, фаза не должна присутствовать на резьбовой части.
А еще опасайтесь диммеров с подсветкой.
Отдельные экземпляры со светодиодом в корпусе, именно «благодаря» этому диоду,
могут даже в выкрученном до щелчка состоянии, давать на пустом патроне лампочки,
напряжение выше 100В.
Приходится ставить дополнительное сопротивление или конденсаторы, дабы
зашунтировать на себя напряжение и предотвратить неприятные мерцания.
Все вышесказанное относится в первую очередь к замене выключателя на диммер в уже
обустроенной квартире.
Давайте также рассмотрим пошаговый монтаж всей электропроводки
связанной с данным видом работы.
Какие
материалы вам могут понадобиться для монтажа? Если у вас нет готовой проводки и
речь идет о капитальном ремонте в квартире, что называется с нуля, тогда
закупайте:
- кабель двухжильный ВВГнг-Ls 2*1,5мм2
- кабель трехжильный ВВГнг-Ls 3*1,5мм2
- сам диммер
- диммируемый светильник или лампа
- зажимы Ваго или гильзы под опрессовку
Сначала от электрощитка протягиваете 3-х жильный кабель до той распредкоробки,
где будет производиться коммутация всех концов электрики.
В щитке жилы кабеля подключаете к отдельному выключателю.
Дабы не
перепутать фазу, ноль и заземление, жилы лучше подписать маркером L, N, Pe или
запомнить и ориентироваться по расцветке.
Заземляющий
проводник обязательно используется, если у вашей люстры или светильника
металлический корпус.
Когда материал пластик, то жилу Pe можно не подключать,
но ее все равно желательно прокладывать.
Может вы в
будущем замените марку светильника, либо при случайном повреждении фазы или
ноля, эту самую жилу можно будет задействовать как резервную. Вы сэкономите
себе кучу проводов, денег и нервов.
Далее от
распаечной коробки опускаете кабель вниз к месту установки диммера. Здесь уже
применяется марка кабеля из двух жил. Конечно при условии, что вы купили
обычный диммер.
По данному
кабелю будет передаваться только фаза. Одну жилу можете обозначить как L
(питание), другую Lсвет (она будет уходить на светильник).
Два кабеля
вы проложили, осталось дело за третьим, который будет идти по потолку
непосредственно к люстре. Его также прокладываете от этой распаечной коробки.
Число жил — три.
Концы кабеля
с обоих сторон зачищаете и подписываете согласно расцветки: Lсвет — фаза,
N-ноль, Pe-земля.
После всех
этих манипуляций требуется правильно объединить жилы всех кабелей заведенных в
распредкоробку.
Для этого и рекомендовалось их подписать.
Чтобы ничего
не перепутать, сначала объединяете нулевые жилы, далее концы заземления.
Они всегда
уходят напрямую на лампочку, минуя всякие переключатели и регуляторы. После
этого фазу, которая приходит от щитка, соединяете с жилой уходящей вниз на
диммер.
У вас должно
остаться всего два провода Lсвет, то есть те концы, которые непосредственно
подают фазу от диммера на светильник.
Соединение в
распредкоробке готово и она закрывается. Осталось подключить сам диммер и
люстру.
Светорегулятор перед монтажом разбирается. Для этого сначала снимается
поворотно-нажимная «голова», или клавиша.
А затем, открутив скрытую гайку или винтики отверткой, снимается пластиковый корпус.
Фазу L
соединяете с соответствующим разъемом L. На вторую клемму, маркированную как
диммируемая нагрузка, заводится жила Lсвет.
На данной клемме обычно указан значок в виде волнообразной линии или
нарисовано условное обозначение лампочки.
После
подключения концов, фиксируете корпус в монтажной коробке и устанавливаете
декоративную рамку.
В самом конце, подключаете выведенные провода на потолке к люстре или другому
светильнику.
Сделать это можно через изолированные гильзы, либо зажимы Wago.
Диммирование настольной лампы
Если вам нужно диммировать настольную лампу или лампу ночник,
а не потолочный светильник, то всей этой сложной процедуры можно избежать.
Достаточно
отсоединить и выкинуть заводской шнур питания и подключить на его место
специальный диммер на шнуре.
В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.
Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.
Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой
схем подключения, продаются диммеры в розетку.
Втыкаете эту
конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной
лампы.
И все прекрасно регулируется.
Схема подключения проходного диммера
Данный
диммер используется в одной связке с проходными выключателями. Проходная схема
широко применяется в спальне.
Выключатель ставят на входе в комнату, а диммер монтируют возле кровати.
Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал
полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.
На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные
стороны.
Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно
никак не задействована в схеме и может быть использована как дополнительный зажим.
Ничего на нее подключать не нужно.
Если вам
попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда
фазу питания следует заводить в разъем со стрелкой направленной внутрь.
На обычном
диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт.
На
работоспособности устройства это не скажется.
Для монтажа проходного
диммера потребуются те же самые материалы, только кабель должен быть
обязательно 3-х жильным. Этапы работ практически повторяются.
Монтаж кабеля от эл.щитка до распредкоробки.
Прокладка трехжильного кабеля от коробки до места установки диммера.
Концы подписывайте
как:
- Lсвет — фаза уходящая на светильник
- L1 и L2 — связь с проходным выключателем
Монтаж кабеля от распаечной коробки до места установки проходного переключателя.
Используется трехжильный кабель с маркировкой — L, L1, L2.
Монтаж кабеля до самого светильника.
В итоге в
одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень
легко, поэтому никогда не ленитесь подписывать провода.
Соединение начинайте
с нулевых и жил заземления. Их перепутать трудно.
Далее разбиваете
по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.
В конце
концов у вас должна получиться следующая схема или цепочка:
- фаза пришла в распредкоробку
- ушла с нее на проходной выключатель+вернулась обратно
- ушла на проходной димммер
- вернулась обратно и поступила на светильник через Lсвет
При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.
Проверяете правильность
собранной схемы и производите подключение самого диммера.
Жилы от
проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со
стрелочками). На корпусе ищите значок объединяющий их.
На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.
Фиксируете светорегулятор
в монтажной коробке и ставите накладную рамку. Осталось подключить проходной
выключатель.
Ищите на нем
общую клемму и подаете на нее фазу, приходящую с распредкоробки.
Два оставшихся
конца L1 и L2 подсоединяете в любой последовательности.
После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.
Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют
встроенные предохранители. Зачастую даже два (один запасной).
Проверьте мультиметром
их целостность и при необходимости замените.
Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать
второй диммер. Схема соединения такой сборки:
Удовольствие конечно не дешевое, но иногда себя оправдывает.
Схема подключения и управления диммером из любой точки
Если хотите
что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также
могут работать наподобие проходных, но не требуют наличия специальных
выключателей. Например отдельные модели у Legrand или Schneider.
Третий контакт
у них служит для подключения нефиксированных кнопок, наподобие звонка.
Нажали один
раз — дали команду на включение диммера. Удержали подольше — началось диммирование.
Электрическая схема подключения здесь выглядит
следующим образом.
Подключение светодиодной ленты
Через специальные диммеры можно подключать не только лампочки освещения,
но и светодиодную ленту или низковольтные Led светильники.
При подключении диммируемых светодиодных ламп с выносным питанием,
имейте в виду, что диммер ставится перед драйвером, а не после него.
А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.
Модульные диммеры
Помимо комнатных моделей, есть и модульные экземпляры.
Они монтируются на дин рейку в электрощиток.
Через них можно управлять освещением в подъезде, лестничной клетке или на улице.
С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.
На такой
диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным
проводом от него же.
Схемы здесь выглядят вот так:
На модульном диммере Hager EVN, порядок подключения следующий.
На контакты L и N подается соответственно фаза и ноль.
Выход на
лампочку снимается с контакта №4.
Через контакт
№3 подается сигнал управления от подключенных клавиш.
А если вы вообще не хотите никаких диммеров и выключателей на стене,
но в то же время желаете иметь возможность регулировки яркости освещения?
И в этом случае есть выход.
Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.
Настольная лампа с диммером — Etsy.de
Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.
Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.
Найдите что-нибудь памятное,
присоединяйтесь к сообществу, делающему добро.
(990 релевантных результатов)
Как сделать любую лампу диммируемой за считанные минуты | Thrifty Decor Chick
Как сделать любую лампу диммируемой за пять минут!
Знаете ли вы, что можно сделать (почти) любую настольную лампу или торшер регулируемой яркостью? Как это круто? Легко заменить выключатель лампы на такой, который может переключаться с яркого на мягкий свет.
Этот небольшой проект «Сделай сам» занимает пять минут и является отличным стартовым проектом для начинающих, заинтересованных в том, чтобы научиться выполнять основные электромонтажные работы по дому! Вам не нужно платить электрику, чтобы обновить эти светильники.
У нас в доме довольно много трехполосных ламп, и мне нравится иметь возможность изменять яркость света. Но эти лампы накаливания всегда были дороже, а сейчас, когда все переходят на энергосберегающие лампочки, тем более.
Кроме того, меня сводит с ума тот факт, что один уровень яркости гаснет быстрее, чем другие на этих лампочках — в нашем фойе, где у нас есть две лампы, мы обычно заканчиваем тем, что одна на самом слабом свете, а другая на самом ярком. 🙂
Но прошлой осенью моя подруга Диана поделилась, что вы можете легко заменить патрон для лампы, и я включил его в свой список мысленных проектов. Мне просто никогда не приходило в голову, что можно использовать диммер шнура лампы!
Вы знаете, что это прямо мой переулок! Много лет назад я влюбился в мягкое приглушенное освещение и поделился тем, как установить настенный диммер.
Это еще один простой проект по электрике (обещаю, что он несложный), но этот еще проще!
Чтобы заменить патрон для лампы, вам понадобится сменный патрон для лампы с регулируемой яркостью и несколько обычных инструментов — я расскажу о них ниже.
Кстати, с помощью этого съемного диммерного адаптера можно регулировать яркость любой лампы. Но вам придется держать переключатель там, где вы можете получить к нему доступ.
Оба варианта хороши! Этот урок делает вещи немного чище визуально.
Шаг 1. Дважды проверьте, что лампа отключена от сети.
Затем проверьте еще раз. Еще раз.
Спасибо. 🙂
Шаг 2. Снимите существующий цоколь лампы
После снятия абажура (и арфы в моем случае) вам необходимо снять существующий цоколь. Мой был пластиковым, а верхняя часть отвинчена:
Если у вас базовая версия из латуни или металла, вы можете просто снять верхнюю часть — она просто вставляется в основание. (Используйте канцелярский нож или что-то подобное, чтобы разобрать его, если он застрял.
)
Затем вытащите розетку — возможно, вам придется немного вставить шнур обратно в лампу, если он натянут:
Отрежьте провода от старой розетки, прежде чем двигаться вперед.
Я всегда фотографирую то, с чем работаю, на случай, если мне нужно будет собрать это обратно!
Шаг 3. Прикрепите новый цоколь с регулируемой яркостью
Вам потребуется открутить оригинальный цоколь от лампы, а затем прикрепить новый к резьбовому стержню, который входит в лампу:
Обычно это будет несложно — мои оригинальные патроны для ламп НЕ сдвинулись с места, поэтому мне пришлось разобрать все компоненты и буквально выбить их из этого стержня. Веселые времена! 😂
Обратите внимание на маленький винт в основании новой розетки — при снятии или установке его вам нужно ослабить и/или затянуть этот винт.
Шаг четвертый. Подготовьте существующие провода лампы
У вас останется один шнур, который разветвляется на два провода.
Вот так моя выглядела на старой розетке:
И я узнал, что не так, как должно выглядеть!
Вам необходимо связать страховочный узел с двумя частями шнура — это обеспечит надежность соединения и предотвратит выпадение проводов из гнезда.
Это было очень легко сделать, вы можете, следуя моему рисунку, сделать свой собственный:
Поскольку провода были обрезаны, чтобы снять старую розетку, вам может понадобиться снова зачистить их. Опять же… очень просто!
Для этого вам понадобится инструмент для зачистки проводов. Это легко сделать, потому что вы просто вставляете проволоку и несколько раз поворачиваете инструмент. Он прорезает защитную крышку, но не перерезает провода внутри:
Я всегда отрезаю чуть меньше дюйма, поэтому у меня достаточно проволоки для работы. Как вы увидите, иногда вам приходится маневрировать в труднодоступных местах!
Шаг пятый: Подсоедините провода к новой диммируемой розетке
У вас останется открытый конец с торчащими проводами — возьмите их и скрутите вместе, чтобы вместо этого получился один плотный.
Это значительно облегчает их накручивание на винты в новом цоколе диммируемой лампы:
Видите эти два винта (или клеммные зажимы)? Один латунный, другой серебряный. Немного ослабьте их, чтобы было место, чтобы обернуть провод под головкой винта.
Один провод должен иметь слегка ребристую текстуру. Тот идет к серебряному винту. Другая проволока будет совершенно гладкой со всех сторон, и она идет к латунному винту.
Ребристая проволока = серебряный винт/клемма. Гладкая проволока = латунный винт/клемма.
Проволоку не нужно оборачивать несколько раз, достаточно просто обернуть ее вокруг винта. Затем затяните винты на каждом проводе, чтобы закрепить оба.
Вот оно!
Наденьте верхнюю часть розетки, которую вы только что подключили, на нижнюю часть, прикрепленную к лампе. Он должен плотно прилегать, но легко входить:
Эта ручка регулирует яркость лампы на лампе.
Просто убедитесь, что ваши лампочки являются диммируемыми светодиодами ! Галогенные лампы и лампы накаливания имеют возможность диммирования.
