Как выбрать датчик движения для включения света – 7 советов
- Статья
- Видео
Как утверждают специалисты, применение датчиков движения (ДД) позволяет сэкономить до 30% электроэнергии, при этом, если устройства будут оснащены фотореле, то экономия достигает нереальных 58%. Если показатели действительно достоверные, то выбор специального детектора для системы освещения является целесообразным решением. В этой статье мы разберемся, как выбрать датчик движения для включения света и какие производители являются лучшими по цене и качеству.
- Критерии выбора
- Подводим итоги
Критерии выбора
Итак, существует несколько правил, воспользовавшись которыми можно правильно выбрать датчик движения. Давайте рассмотрим, что советуют специалисты:
- Определитесь с местом установки. Для улицы рекомендуется подобрать детектор со степенью защиты IP не менее 55, лучше 65. Если устройство будет установлено под навесом, допускается выбрать модель с индексом IP44.
При выборе датчика движения для включения освещения в помещении (дом, квартира либо гараж), степень защиты может быть меньше, при условии, что повышенная влажность и запыленность отсутствуют.
- Учитываем возможные препятствия. Немного отойдем от темы и расскажем о видах детекторов. Существуют устройства, которые реагируют на тепловое излучение (инфракрасные). Они включают свет при обнаружении любых движущихся объектов, в том числе и животных. Второй вид изделий – звуковые или как их еще называют, акустические (срабатывают при возникновении шума). Следующая разновидность ДД – микроволновые. Они излучают волны, которые могут проходить через препятствия для обнаружения движения. Ну и последние, комбинированные устройства, сочетающие несколько способов реагирования. Так вот, в квартирах, на даче, и в частных домах рекомендуем использовать ИК-датчики или комбинированный вариант инфракрасного излучения с ультразвуковым. Для охраны лучшим решением будет использование микроволновых моделей, которые реагируют даже через небольшие препятствия (к примеру, перегородка).
Такие устройства нашли применения в гаражах, складских помещениях и, в общем, в системах сигнализации.
- Определяемся с углом обзора. Если в помещение можно зайти с нескольких сторон (к примеру, 2-3 двери в коридоре либо подъезде), то лучше выбрать датчик движения с углом обзора 360 градусов (потолочный). Если же нужно производить включения света при проходе через один определенный участок, то достаточно подобрать детектор с углом обзора в 180 градусов и направить его на нужную зону обнаружения.
- Учитываем мощность светильников. Не менее важно правильно выбрать мощность ДД. Сделать это достаточно просто – узнаем мощность люстры в комнате, или, к примеру, светодиодного прожектора на улице и подбираем мощность детектора с небольшим запасом.
- Определяем радиус действия. Также при выборе датчика движения нужно учитывать максимальное расстояние, на которое он способен реагировать. Как правило, радиус обнаружения составляет от 6 до 50 метров.
Соответственно, для небольших комнат в квартире и доме можно выбрать минимальный радиус (в туалете, кухне, прихожей, ванной), а вот для включения уличного освещения нужно определиться с радиусом действия и на основании этого выбрать подходящий параметр.
- Наличие фотореле. В последнее время большинство ДД дополнительно оснащаются детекторами освещенности, которые позволяют еще больше экономить электроэнергию. Схема работы в этом случае такая: включение света происходит только, если уровень освещенности ниже заданных настроек. Это логично, ведь нет смысла включать освещение днем.
- Защита от животных. Еще одна полезная функция, на которую мы рекомендуем обратить внимание. Если у вас есть домашние животные, к примеру, небольшая собака во дворе, то лучше выбрать датчик движения с защитой от животных. В противном случае включение света будет спровоцировано вашими питомцами, что не очень удобно и экономично.
Вот и все советы, которые вы должны учитывать при выборе устройства. Еще один важный момент – производитель детекторов, т.к. от него зависит долговечность и корректность работы изделия. Если вы не знаете, какой датчик движения лучше выбрать, рекомендуем останавливаться на продукции таких фирм, как Theben, Rev Ritter, Orbis и Camelion. В последнем случае производитель китайский, но, тем не менее, по цене и качеству является оптимальным. С подходящей моделью вы можете разобраться, если учтете наших 7 советов, предоставленных выше.
Подробно об установке датчика движения своими руками мы рассказали в соответствующей статье, где также рассмотрели схемы подключения изделия!
Подводим итоги
Ну и напоследок рекомендуем ознакомиться с нашими рекомендациями по поводу выбора детектора для определенных мест, итак:
- В доме и квартире целесообразно устанавливать ИК-датчик с защитой от животных.
- В подъездах и на лестнице хорошо работают ультразвуковые модели, которые способны включать свет, даже если вы еще не дошли до нужного места (реагируют на уровень шума).
- В системах охраны лучше всего применять датчики, излучающие магнитные волны. Они способствуют включению сигнализации даже при обнаружении движения за тонкими перегородками и стеклом.
Также советуем просмотреть вам видео, в котором специалисты сделали обзор характеристик существующих ДД:
Вот и все, что хотелось рассказать вам о том, как выбрать датчик движения для включения света. Надеемся, предоставленные советы вам помогли в выборе оптимального варианта исполнения для собственных условий!
Также рекомендуем прочитать:
- Как настроить датчик движения
- Экономичные способы отопления гаража
- Как выбрать генератор для дома
Обзор видов датчиков движения для включения света
Датчик движения – это достаточно миниатюрный электронно-оптический прибор, который обнаруживает движение объектов в области срабатывания сенсора . Прибор сам по себе достаточно бесполезен, однако в комплекте с звуковой или световой сигнализацией, осветительными приборами, видео-регистратором, вытяжкой, звуковой аппаратурой и с аппаратурой передачи данных просто незаменим.
Задача датчика движения – обнаружить перемещение объекта в зоне своего действия, и обеспечить подачу напряжения питания с выбранной задержкой на подключенные к нему приборы. В результате происходит включение лампы, сирены или любого другого устройства подключенного через устройство.
Содержание:
- Область применения
- Характеристики и класификация приборов
- Виды датчиков
- Аспекты подбора лучшей модели
- Советы по настройке оборудования
Сфера применения
Автоматическое управление освещением: в повседневной жизни, чаще всего сегодня применяют самые простые датчики движения для управления освещенностью определенного жизненного пространства или территории. Их рекомендуется использовать для управления освещением в гаражах, подвалах, в подъездах домов, придомовой территории, уличных фонарей.
Рекомендуется применять там, где у человека часто заняты руки или неудобно искать выключатель, а также во всех местах, где не требуется круглосуточное освещение. Здесь как раз приходит на помощь автоматика. Простой автоматический датчик, сам принимает решение о включении\выключении подключенного к нему осветительного устройства в нужное время и в нужном месте.
Охранная сигнализация: применение прибора также оправдано в качестве элемента охранной сигнализации. Правильно настроенный и установленный датчик определит уже на расстоянии примерно 12 метров нарушителя линии охраны, и следом включается система оповещения (сирена, освещение), а возможно и устройства фото и видео-фиксации нарушения. Особенно это полезно при охране гаражей, дач, автостоянок, дверей складов и т.п.
Современные системы охраны, например, на базе микроконтроллеров типа ARDUINO даже могут отправить вам SMS сообщение о факте срабатывания устройства на охраняемом объекте. Это существенно увеличит шансы на сохранность имущества и отпугнет потенциальных злоумышленников. Так, на звук придёт сторож и проверит объект, а SMS сообщение в виде звонка на мобильный телефон будет тому дополнительной гарантией.
Различные автоматизированные системы управления (АСУ): в производстве применяются также различные датчики движения. Такие устройства работают на конвейерах, элеваторах, весах и их задача обеспечивать технологический процесс производства, а в случае аварийных ситуаций выключать оборудование.
Класификация приборов
По способу монтажа приборы делятся на:
Накладные; потолочный или настенный вариант крепления при помощи обычных дюбелей. Обычно монтируются на высоте 2,5- 3 метра от уровня пола. Могут иметь внутренний\наружный угловой кронштейн, для крепления на углу. В качестве примера, это датчик движения от фирмы DELUX(Китай) YCA1021, имеет угол обзора 180° , расстояние обнаружения 11 м, рабочая температура от -20 до +40 градусов Цельсия и может коммутировать нагрузку до 1,2 кВт.

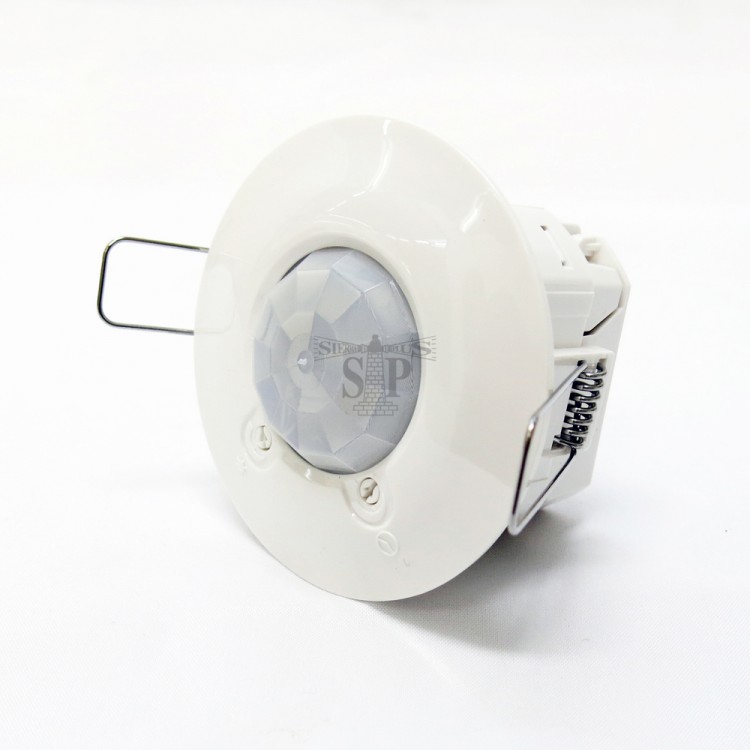

Встраиваемые; монтируются в стену или потолок, и находятся с ней в одной плоскости. Например, Uniel USN-015, потолочный, встраиваемый прибор, с максимальным углом обзора 360 градусов. Обычно устанавливаются в монтажные коробки (такие же как под розетки) рядом с выключателем, светильником или в отверстие на потолке.
Существуют и гибридные варианты, так комплект от фирмы COCO (Нидерланды) для коридора, прихожей, ванной комнаты – автоматически включит освещение при входе в помещение. Фирма предлагает приобрести беспроводной датчик движения AWST-6000 и встраиваемый радио-выключатель ACM-1000. Устройства имеют такие характеристики: дальность работы приемника 70 м, запитан от сети 220V/50Hz, питание передатчика от двух батареек (размер АА) 1.5V. Комплект имеет класс защиты IP20, и мощность коммутации до 1кВт.
По климатическому исполнению приборы делятся на:
- Для уличного применения; такой датчик движения для включения света «видит объект» на расстоянии до 500 метров.
Рабочий диапазон прибора от -40 до +60 градусов Цельсия. Пылевлагозащищённое исполнение корпуса.
- Для использования в помещении; такие устройства предназначены только для использования внутри помещений. Рабочий диапазон от -20 до +40 градусов Цельсия.
По типу используемого электропитания:
- От осветительной сети 220В;
- От аккумулятора или батарей;
Разновидности по волновому спектру
Инфракрасный вид реагирует на тепловое излучение объекта. Понятно, что теплые потоки воздуха от радиаторов отопления и кондиционеров, а также от животных могут вызывать ложное срабатывание. Выполняйте настройку и монтаж с учетом этого. Такие датчики применяются только внутри помещений. Этот тип абсолютно безвреден для здоровья.
Ультразвуковой датчик излучает волны в диапазоне частот от 20 до 60 кГц. Звук отражается от объекта, улавливается и анализируется датчиком. Дальность действия таких устройств не высока, также при медленном перемещении иногда возможно несрабатывание устройства. Ультразвук может неплохо отпугивать комаров, но если в доме есть собаки и кошки, устанавливать такой датчик не стоит.
Микроволновые: вместо звуковой волны используется электромагнитная волна, частотой примерно 1ГГц. Устройство имеет маленький размер и может быть скрыто при монтаже. Радиус действия этого типа датчиков может быть достаточно большим и определяется мощностью СВЧ передатчика и конечно чувствительности приемника. На работу сенсора окружающая среда особо не влияет. Цена — самый большой недостаток этого прибора.
По количеству контактов для монтажа:
- Двухконтактные датчики применяются в паре с обычными лампами. Обычными считаем любые лампы, которые включены в осветительную сеть 220V, как простая и известная всем лампа накаливания.
- Трёхконтактные модели, можно использовать уже с любыми видами ламп. Также они рекомендуются для подключения катушки магнитного пускателя, при подключении мощной нагрузки.
Критерии выбора лучшей модели
При выборе модели датчика, нужно для себя четко понимать, в каких условиях будет эксплуатироваться прибор, и какой нагрузкой он будет управлять. Поэтому учитывайте при выборе мощность лампы, которая будет подключена к датчику. Обратите внимание, на рынке уже существуют модели светильников и даже патронов ламп, где уже встроен сенсор движения
Модель прожектора с датчиком LED-FL-10
Например, модель от фирмы EUROELECTRIC с торговым названием LED-FL-10. Это светодиодный светильник размером 100*125 (мм), мощностью всего около10 Вт, обеспечивает световой поток 800 лм. Наиболее важные физические характеристики это угол обзора и радиус действия.
Угол обзора датчика, это величина в градусах, определяет «угол видения» от точки расположения сенсора. Уличному прожектору, необходим датчик с углом обзора 180-360 градусов, а для управления лампой освещения домофонной двери в подъезде, вполне хватит потолочного варианта датчика с углом обзора от 20 градусов и выше.
Радиус действия. Для бытового применения вполне достаточно расстояния 10-15 метров, именно такую дальность обнаружения обеспечит большинство моделей с инфракрасным сенсором.
Различные схемы подключения и выбор места для крепления. Правильно расположение и настройка любого прибора — залог его правильной работы долгое время.
При монтаже нужно обеспечить зону обнаружения движущихся объектов, защиту от внешних воздействий, способных вызвать неправильное срабатывание или несрабатывание, а также надежное подключение к электропроводке. Высота установки прибора регламентируется изготовителем. Технически работа по установке датчика не сложная, но специфическая, требующая определенного практического опыта.
Поэтому, если вы не пользуетесь в жизни индикаторной отверткой, тестером и резиновыми рукавицами — лучше сразу обратиться к специалистам. Наиболее просто монтируются 2-контактные датчики, они включаются последовательно с люстрами, светильниками или одиночными лампами накаливания. В случаях, когда необходимо включить свет принудительно и надолго, параллельно датчику советуем сразу установить выключатель (такой вариант возможен при работе в смотровой яме гаража).
В длинных или больших помещениях (коридорах) желательно установить сразу несколько датчиков. Они подключаются параллельно, и срабатывание любого из сенсоров замыкает цепь, и включает освещение во всем коридоре.
Настройка чуствительности прибора
LUX – этот параметр определяет освещенность, при которой произойдет включение или выключение ламп освещения. При монтаже желательно сначала установить на максимальное значение.
TIME – определяет время задержки выключения освещения после того, как человек вышел из зоны работы прибора. Обычно эта величина более10-ти секунд. Учитывайте длину коридора помещения и время на закрытие двери ключами.
SENS – определяет порог срабатывания прибора, т.е. чувствительность сенсора. Чем больше чувствительность, тем больше дальность обнаружения движения. Подбирается индивидуально.
MIC (микрофон) – обычно также подбирается индивидуально, но изначально советуем ставить на минимум.
youtube.com/embed/6V6kgrRB2VM» frameborder=»0″ allowfullscreen=»allowfullscreen»>
Сегодня, мировая промышленность предлагает очень широкий ассортимент датчиков движения, которые можно применять в самых различных вариантах. Какой из них выбрать – решать Вам, с учетом всех нюансов описанных в этой статье, но какую бы модель Вы не выбрали, применение датчиков движения, как компонента системы «умный дом», позволит сберечь электроэнергию, сэкономит время, деньги и избавит от рутинного поиска выключателей на стене в темноте.
